ОБСУЖДЕНИЕ ИСТОЧНИКОВ ПИТАНИЯ, ЛАМП, КВАНТРОНОВ, ЗЕРКАЛ ИТД!

"Если к301 - квантроны для непрерыва,то тупо получается...всего 9вт у к301...сейчас же это на одном ик диоде возможно получить и он наверно не 10к стоит"
Для справки: квантрон к301В излучает в многомодовом режиме.. и выдает 130ВАТТ!!
С диода одномодовый режим при такой мощности получить анриал....
Для справки одычный ЛД на 10 ватт стоит порядка 1000 долларов а он шпарит в многомодовом режиме!
Я кстати тоже озадачился сборкой лезера на лампе ДНП.. но источник питания буду делать импульсный преобразователь (на 2КВт) и будут обрантые связи по току и по напряжению...



какова схема этого БП, она есть уже готовая или пока идут теоритические изыскания

но опять же если верить таблице то у К-301А 9 ватт в одномодовом, то у К-301В 130 ватт в многомодовом режиме
кстати я так понял что любой квантрон выход можно перевести с одномодового в многомодовый, мощность в учет если не брать?



Одномодовый - то лучше
Там одну моду выделяют диафрагмой... просто тупо ставят шайбу с маленьким отверстием и хорошим коэффициентом отражения... и из всего диаметра стержня у тебя будет работать только 1мм квадратный... а остальное будет загоняться обратно в стержень...

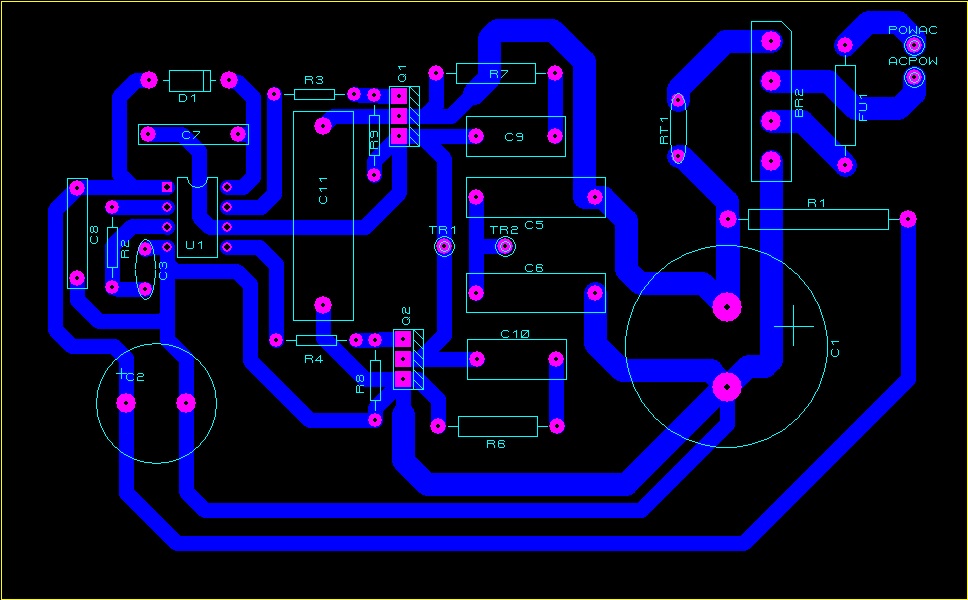

Блок питания я сейчас собираю на работе.. Он предназначен для питания мощных лазерных линеек, но там в принципе он тянет до 700ватт, но если транс по мощнее намотать да транзисторы по мощнее, то можно и пару квт снять! Я сейчас с этим эксперементировать буду как раз.. если все пройдет успешно, то схему выложу!
Там особо сложного ничего нету... обычный полумост на полевиках.. но управляется очень круто! там микруха специализорованная LM5035 + два драйвера для форпирования фронтов полевиков в полумосте LM5111 + еще дво драйвера для управления полевиками в синхронном выпрямителе... вобщем там наворотов хватает!



получается что со своего 5мм на 100мм стержня в многомоде ватт 90 сниму в идеальных условиях ? можно выложить фото этой диафрагмы? а так же примерную цену на нее



какой диаграммы и цену на что?



диафрагма на получение одномодового режима, блин опечатка была



Где нашел к301А за 10 ? не в туле случайно? )



судя по описанию квантроны различаются размером стержня и режимом работы (одномодовый многомодовый) как сказал Сергей

то все дело в наличии этой диафрагмы Она может быть как встроеной в квантрон так и в резонаторе и если ее выкинуть то получаем многомодовый редим и соответсвующую мощность Осталось узнать кто видел эти два квантрона в живую чем они различаются



Такие смышные.. ну где я возьму вам ее фото и цены на нее? У меня же эти квантроны пачками не лежат дома... Я Сказал принцип по которому происходит выделение одной моды... В теории там еще зеркала специальные для этого ставят... там ставят вогнутое зеркало и длиной резонатора еще выделяют моду...
Но для непрерывных лазеров выходные зеркала нужны другие! (глухие на 70-80%)...



за 10К дороговато.... я бы если бы и брал то к301В (который в многомодовом шурует 130ватт) вот за него можно тысяч до 12-14отдать.... а все остальные смысла брать нет.. там КПД получается мизерный... а БП такой же сложный и дорогой как для К301В (в принципе они там не отличаются)...



Понятно я просто на того-же мужика кажись наткнулся только он мне его предложил за 8к а тут раз спрос появился решил накинусь 2к старый оферист ))
Он еще сказал что у него есть с буквами А, Б и Д.. а вот с буковй В нету )))
Ну 9 ватт это преличная мощность! Если свокусировать в 1-2мм то конечно можно лезвие прожечь скажем... а можно еще засунуть в резонатор пассивный модулятор, тогда он перейдет в импульсный режим и будет прошибать... но то-же лезкие....



Но я бы если бы и брал то только к301В... другой нет смысла брать...
Иначе лучше просто импульсный сворганить....



стерженьки есть! глухие зеркала тоже... выходные заказывать собираемся с народом! осталось набрать 2-3 выходных зеркала... 8 уже набрали... (желательно 10 набрать чтобы по дешевле было).. так что проблем нет!



самое маленькое что есть это 5 на 100.. меньше нету...
