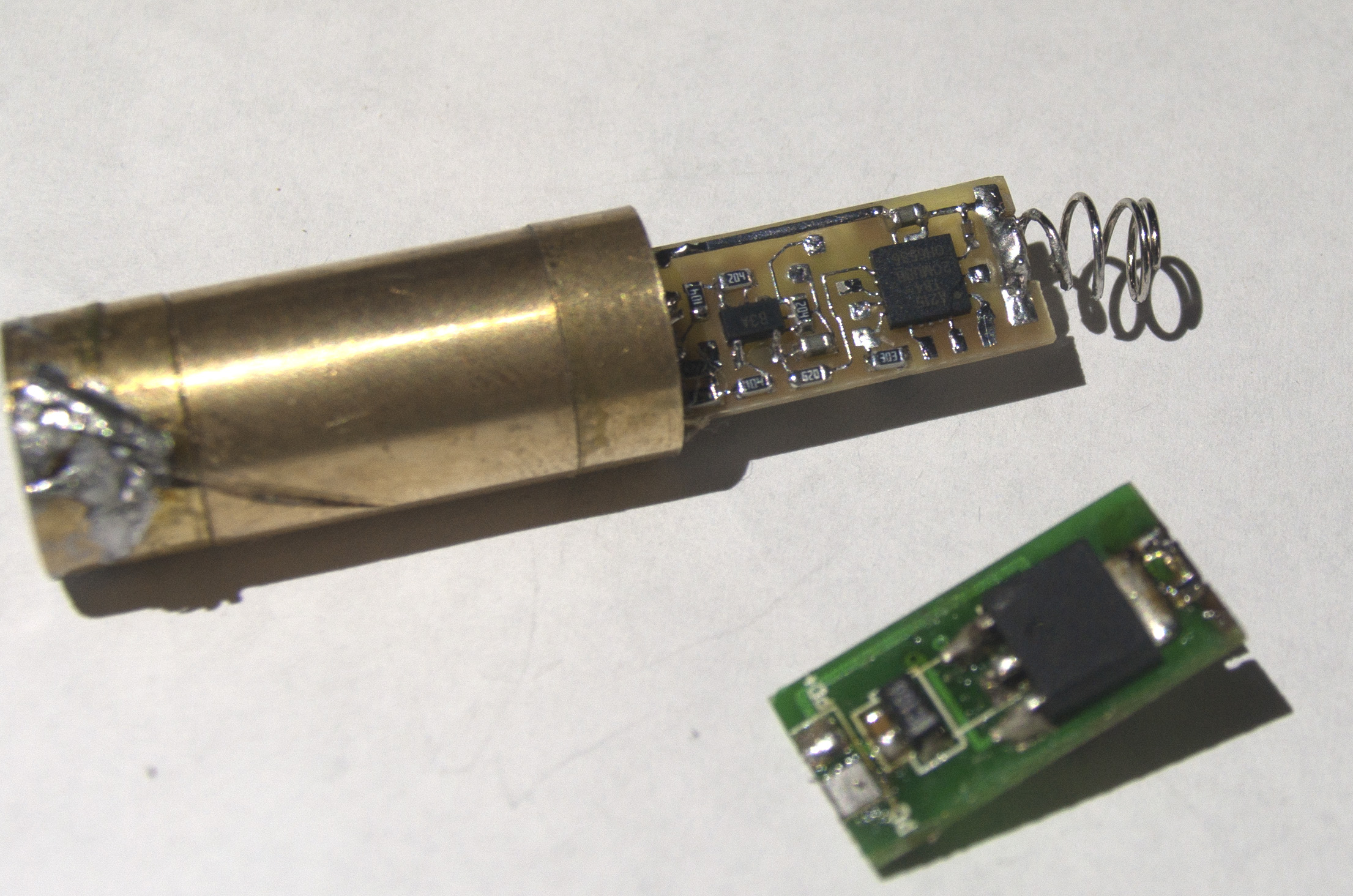

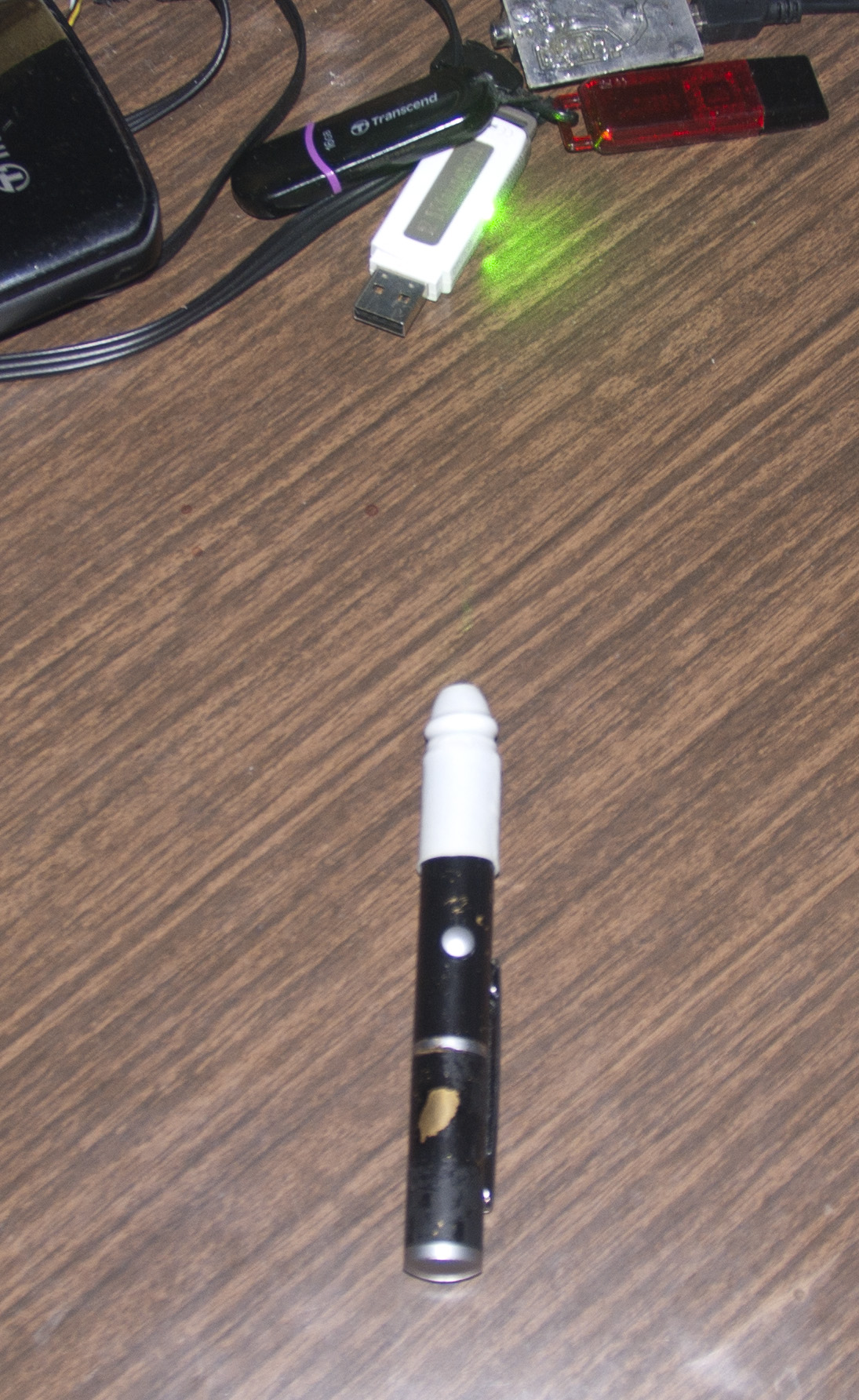

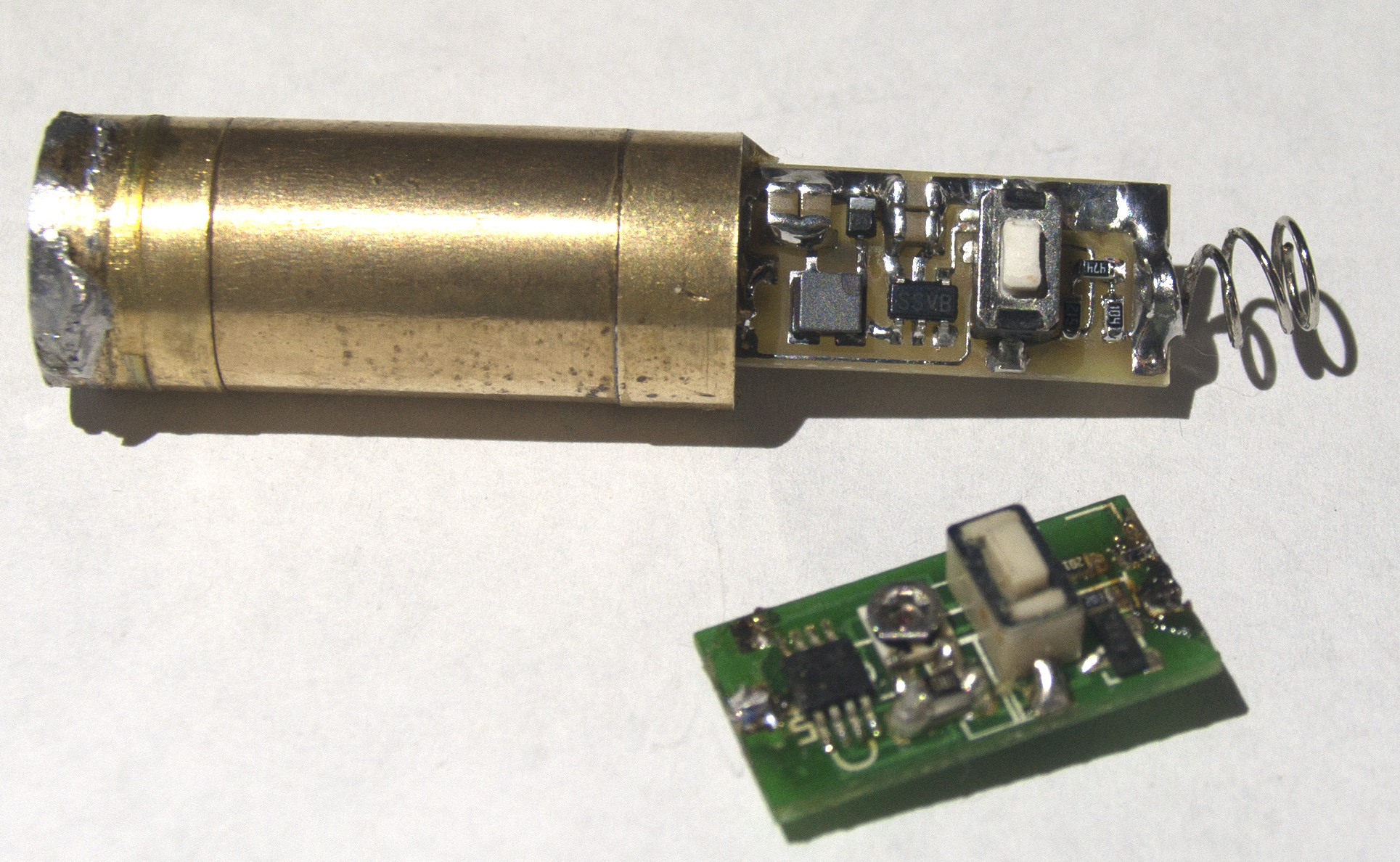

И так решил показать всем кто не знает что в ручку легко поставить хороший драйвер. Валялась у меня она давно пока я не дорос до замены драйвера на нормальный, за место тупого линейника. И так DC-DC на LM3410 сразу говорю не задавать вопросов про неё, да она boost но я её инверснул в buck. КПД на высоте, драйвер вышел отличным, регулировки мощи нет, но есть надежда на ШИМ, если тест покажет что он безопасен то он будет активирован.
"И так DC-DC на LM3410 сразу говорю не задавать вопросов про неё, да она boost но я её инверснул в buck." а почему не задавать вопросов? даже схему не покажешь? а вообще неплохо получилось) там в безногом корпусе мк? зы: катушка выглядит както несолидно..ее хватает?

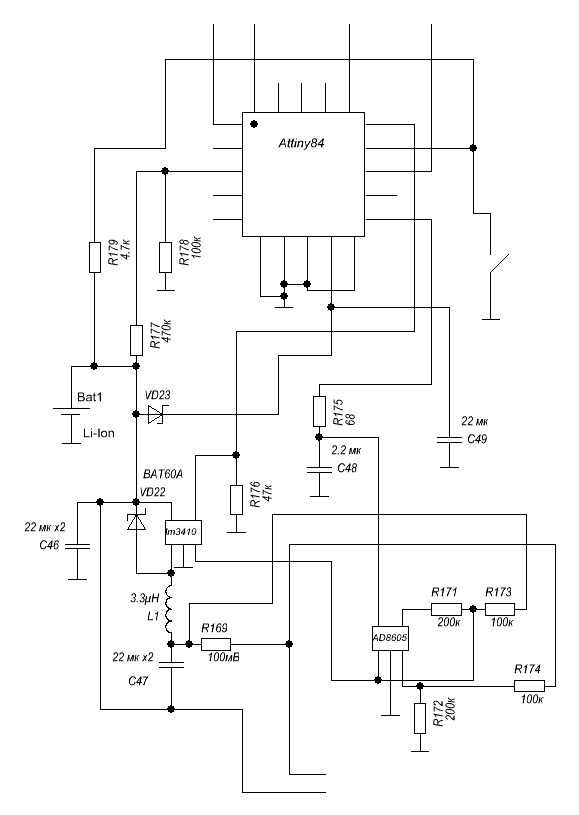

Да хватает это же buck и там 2.2мкГн и 1.6МГц и там перепад напруги маленький, МК ясно дело в QFN, по поводу вопросов я не это имел ввиду. Схему ща нарисовал, в силу простоты и набросок её не было, я сегодня часов в 7 утра взялся за него, по бырому накидал всё уж больно мне захотелось сделать сюда драйвер. Могу весь проект сбросить готовый к употреблению. Общий + конечно убивает. Разводку не даю, не самая удачная, тем более существует 3 версии разводки, самая удачная на мой взгляд была собрана. Позже смогу выложить самую удачную. ПО полный проект прошивки на Bascom-AVR. Могу выложить осцилограмму вых мощности, да там такие колебания при старте на целые 80мс, правда на звуковуху записано.
спасибо, но почему ты не обозначаешь ноги у микросхем и место и полярность подключения нагрузки - лд?
У каких? У МК всё отмечено а SOT23-5 зачем? А что там не понятно то. А полярность подключения ЛД, блин это схема не для публикации потому что, мне влом всё это рисовать.
