Мощная повышалка для питания ЛД 445нм и 405нм (TPS61030)

дык я же ответил- в плохом месте он стоит. работа кривая будет (если микру не вынесет, а то она чувствительная ппц, чуть что не так сразу горит).



Может подскажешь куда его лучше приставить?



И да, если я правильно понял, то это резистор 2. У меня там вместо него будет 3 последовательно по 2 параллельных



лучше всего будет приткнуть от той толстой дорожки минусовой (которая еще под микрой) на толстых дорожках (а не в 0,4мм) и через которые не будет подводиться ток на цепи ОС. изначально в печатке было сделано очень хорошо, смысл переделывать то?



смысл в том, что там большой (не смд) резистор, выходящий на тыльную сторону, что не есть хорошо



как раз это и хорошо, здоровый резист может больше тепла рассеять. хотя если так скажем 500мА то это впринципе не так уж и важно, при таком токе там 0,25 ватт тепла выделяется, 2 резистора 1206 нормал. но все же при бОльших токах нужно бы резистор мощнее брать. ну а если уж так надо на СМД- тут либо проводить еще одну дорожку снизу микросхемы (что увеличит к сожалению размер платы) или сделать двухстороннюю платку с резисторами на второй стороне.



спасибо! буду думать



Наконец-то собрал схему, но подключать диод стремно, ибо стоит кучу бабок. Как можно протестировать сей плату?



резистор на выходе поставь и гоняй схему следя за током на резисторе, если не измениться тогда все работает верно. на резисторе должно падать 4.3 вольта по нормальному (примерно такое падение на самом диоде и есть), значит рассчитывай резистор как- R=4,3/ ток выхода драйвера в амперах. короче ставьте 3,6 ом и не парьтесь, его хватит вполне. только на енм не мало будет рассеиваться, так что мощный резистор берите, и ток на нем замеряйте лучше по напряжению на нем. припаивайте все провода прочно!!! если выход схемы отключиться от нагрузки во время работы или во время включения то микросхема 100% сгорит!!!



То есть должна присутствовать кнопка? Измерять как не подскажешь? На обоих концах резистора или на -/+?



нет, выход драйвера к нагрузке (диоду, резистору итд) подключается без каких либо кнопок!!!! паять эти провода очень качественно чтобы не было ни единого шанса неконтакта! кнопка только в том месте должна быть где она в схеме, ну или еще можно перед всем драйвером кнопочку, а там поставить перемычку, но более предпочтительно сделать включение как в схеме.
как замерять- собираете схему из аккумулятора, драйвера и резистора в 3.6 ом на выходе драйвера. параллельно резистору на выходе драйвера подключаете вольтметр и затем включаете драйвер, на резисторе появляется напряжение (V=IхR, где R номинал вашего резистора в нагрузке а I это выходной ток драйвера), прогоните схему некоторое время, напряжение на резисторе не должно измениться, тогда можно сказать что схема работает нормально.



Спасибо тебе огромное за столь подробное разъяснение проблемы! Мало таких толерантных и понимающих



да не за что



Рокоток, сфотографируй что получилось



http://i58.fastpic.ru/big/2013/1215/7b/609d405580662781c43f6605ac57da7b.jpg
http://i58.fastpic.ru/big/2013/1215/58/a1e38e6b1845cb9115da41d0ffd8c358.jpg
http://i58.fastpic.ru/big/2013/1215/bf/71c5df0eef78569ab655e8fdbbc149bf.jpg
http://i58.fastpic.ru/big/2013/1215/e1/fe0bff4db74b4ba9179bacf12e2b1de1.jpg



Если смотреть на твою .lay, кнопка подключается к + и ON?



на последнем фото- отсвечивает, или флюс не смыт? если флюс не смыт то плохо, нужно убрать его и после этого просушить часика два при 70 градусах.
кнопка замывает вывод EN на плюс питания



Да, флюс не смыл. Там еще при увеличении можно заметить, что угол микросхемы сколот - это страшно? Просушивать зачем?



Как-то хлипко у тебя всё это выглядит Видимо подтравились дорожки.
На всякий случай прозвони, нету ли где короткого замыкания перед включением.

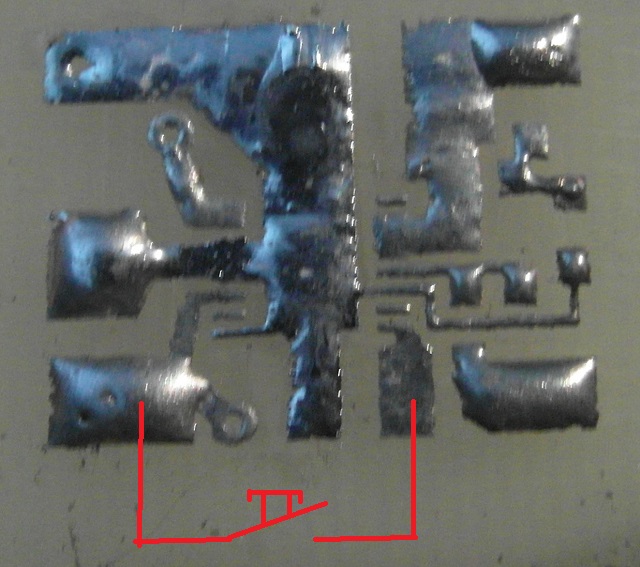

PS: кнопку подключать как на рисунке:



Да, ещё. На входе у тебя какой-то очень хилый конденсатор стоит (судя по размерам). Он точно 10 мкФ?
