Мощная повышалка для питания ЛД 445нм и 405нм (TPS61030)

Но я же говорил 15x18 данная серия драйверов. Но а ко-во деталей значительно увеличено применением включалке на компараторе. 42 это что разве много да эт фигня какая е то по приколу собрать. Ладно бы там было 4к детателй. На компараторе там защита от дребезга и задержка на повторное включение (у меня на повторное включение ~900 мс задержка, включение ~250мс, выкл ~300 мс.).

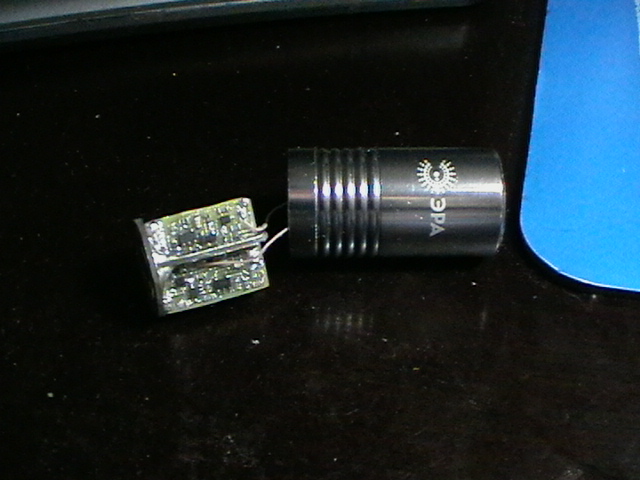

По поводу фото на TSP было собрано 2 одна полетело к чертям (как говорил летела микруха) другая установлена, нет плата 0 слойная, резюки и кондёры 0603, (перехожу на 0402) диоды SOT323 и монтаж всегда 2-х сторонний у меня. На TSP разбирать тот девайс и фоткать нет желания но отличия они то не большие.
Да в силу обстоятельств всё было разработано в очень краткие сроки и тут же собрано. Ща на электронику времени мало даже паяльный фен не купил еще паял обычным паяльником. В скором есть больше планы. Норм фотик искать ща все спят не могу сфоткал на мини видекамеру. При сборке не чего не фоткал и крайне редко фоткаю. Но не чего необычного в этих платах вы не увидите.
Я не дома ведь на съёмной квартире живём и недавно был переезд потому тут чуть сложнее. Но за место компаратора можно применить МК возможности будут больше и потребление правда (0.6 мА что для маленького аккума достаточно не хилая разрядка за месяц). Под аккум 18650 буду делать с МК след драйвер.



Доделал драйвер с контроллером кнопки включения/выключения на MAX16054

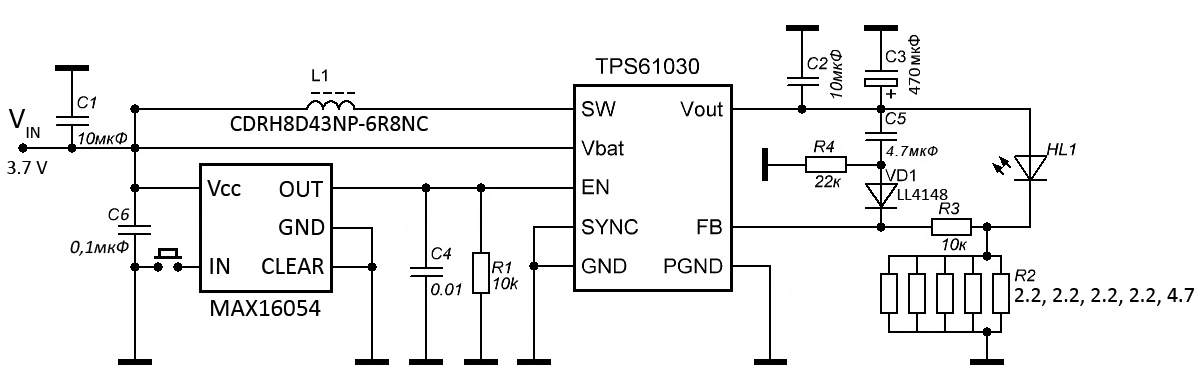

Схема

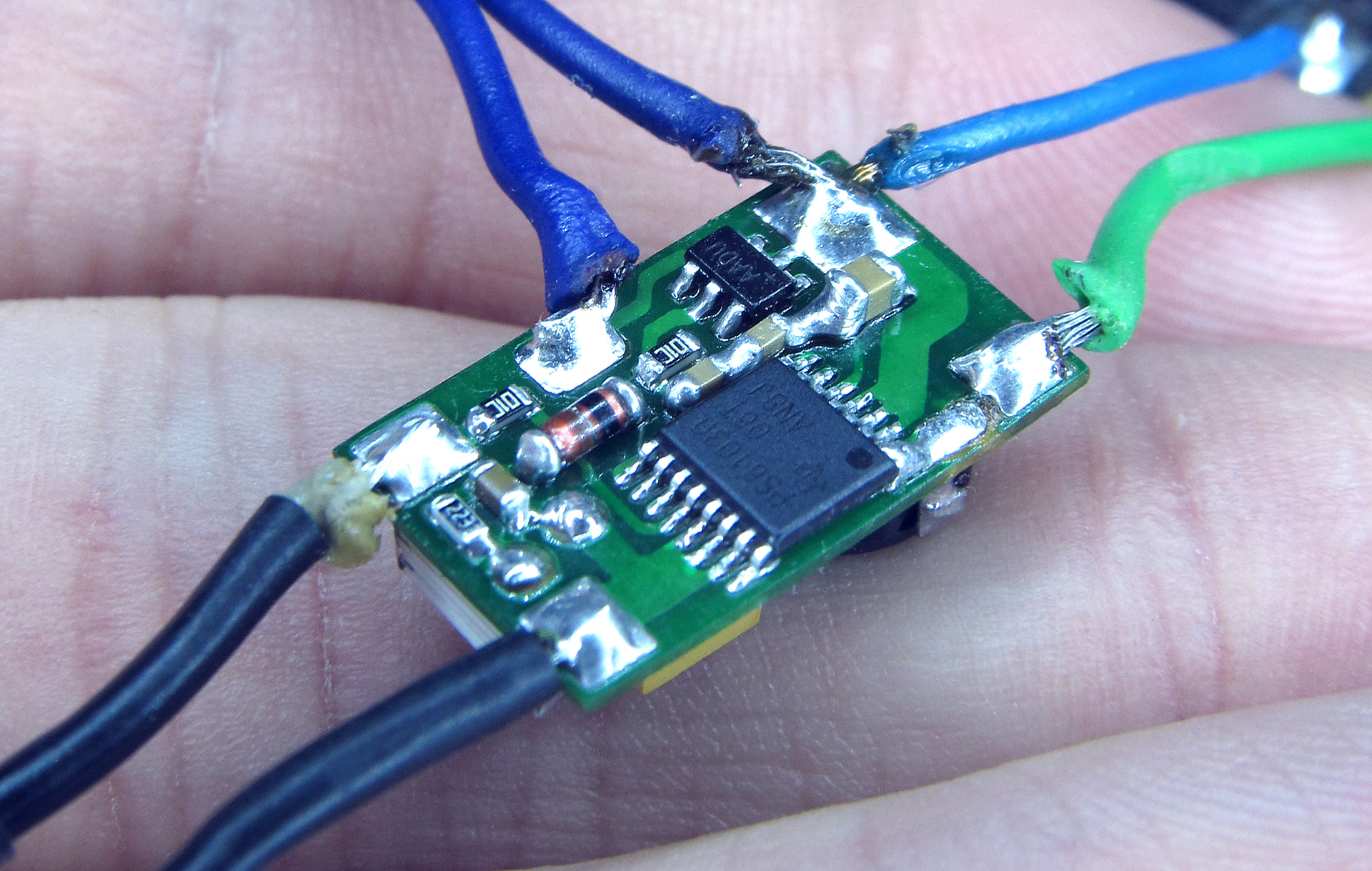

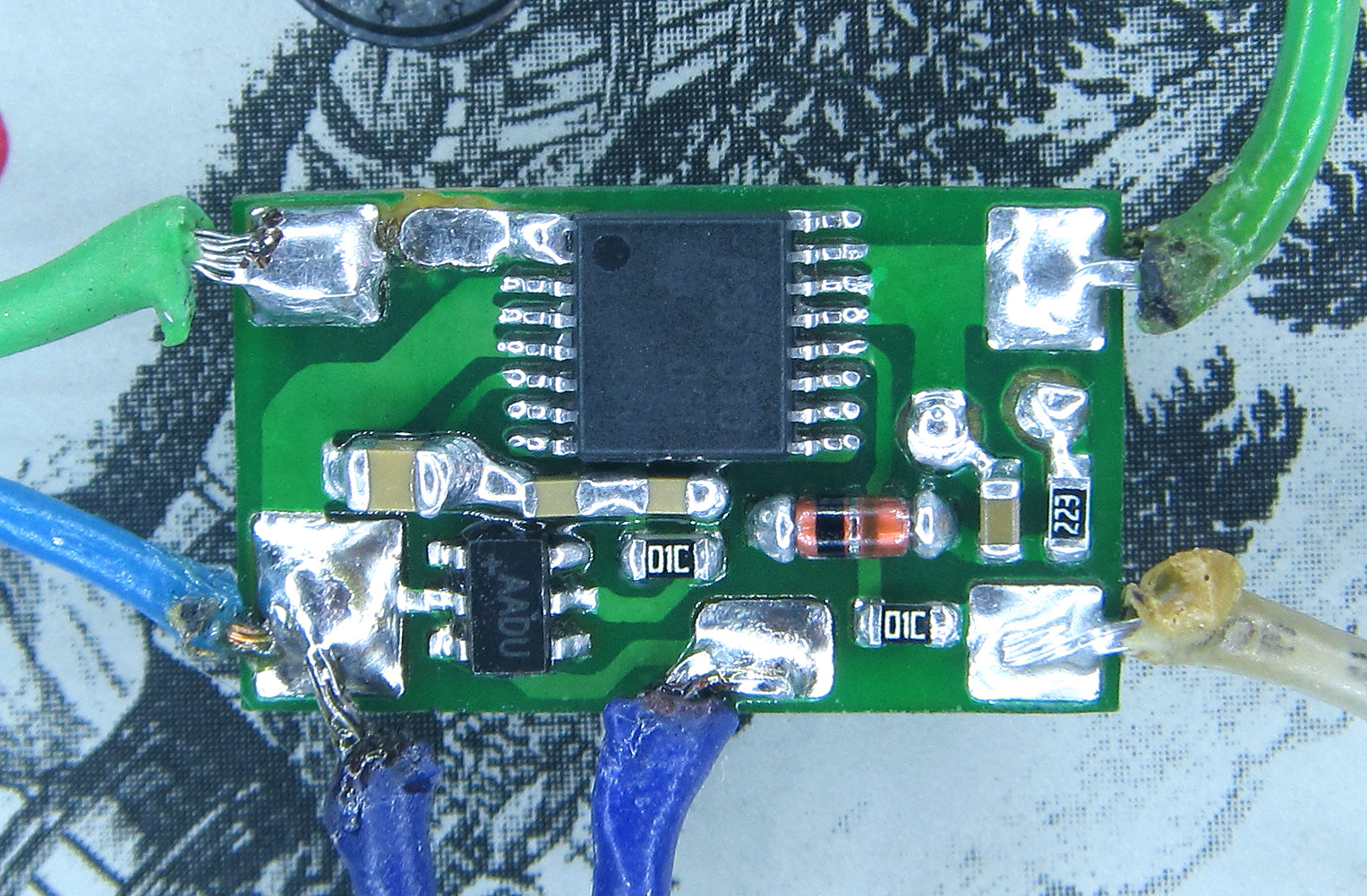

Пару фото драйвера. Здесь не видно, резисторы там стопкой, 5 штук. 4 штуки по 2.2Ом и один на 4.7Ом.
Данная сборка резисторов греется не более 40 градусов. ТПСка почти холодная!!!

На выходе почти ровно 1А, как и расcчитывал. Тестил на мертвом синем диоде. Осталось найти живой диод

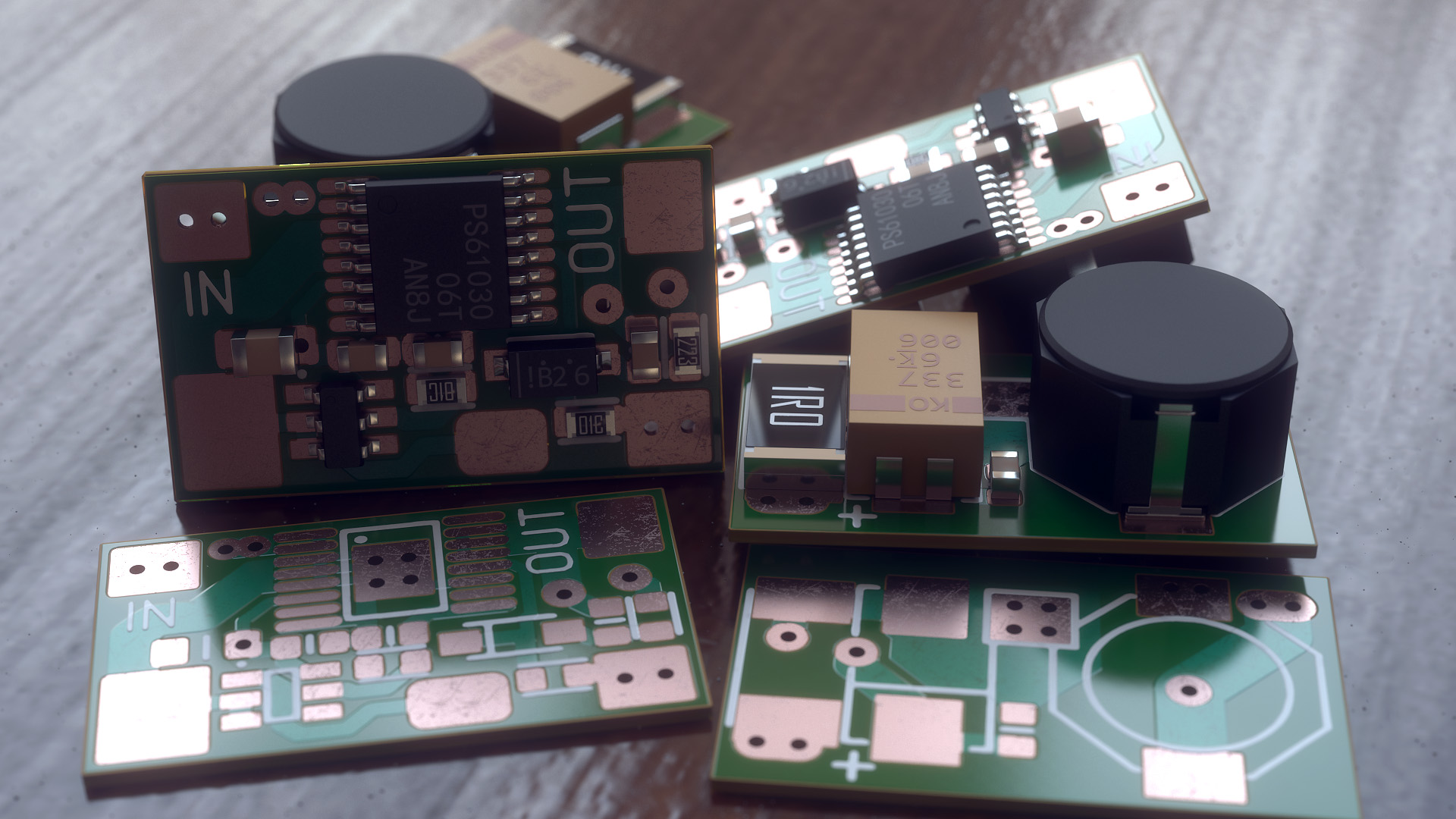

А так я представлял себе драйвер в идеале, ещё за несколько месяцев до того как спаял его.


Прикрепляю архив с печаткой в формате .lay
v2.4 это то что выше на фотках и мной протестировано.
v2.5 немного оптимизированная разводка, которую я не тестировал, и вряд ли буду (разводка принципиально ничем не отличается, всего лишь мелкая шлифовка).

update 2017
Резистор 22k на задней стороне платы, там где должен быть конденсатор С2 на 10мкф не обязателен. Я его напаял поверх C2 чтобы ускорить разряд тантала.
p.s.
ЛД, кстати, давно нашел, лазер на этом драйвере работает с начала 13 года по сей день (11 августа 2017г)
p.p.s.
У меня есть одна плата, а может даже две. Если надо, обращайтесь.



хороший драйвер получился))



Когда диод куплю))



А стоит ли кнопку через MAX16054 подключать? Чем плох прямой вариант без MAX16054?



Мне хотелось использовать слаботочную кнопку "без фиксации".



Это слишком опасно - фиксация включения лазера. Намного безопаснее когда отжал кнопку - лазер отключился.



Насколько я знаю почти у всех с фиксацией. Конечно это более опасно, но я не собираюсь давать лазер кому то в руки, а сам умею пользоваться. Прежде чем отводить луч в сторону, выключаю лазер.



А я вот на лазерах ручных только линейное включение люблю даже с точки безопасности лазера, как триггерное нажмётся кнопка нечайно в кармане и плакал ваш лазер (я фирменный грин так чуть не спалил достал а он мигает уже стробокоп включился но наработал не много определил по заряду АКБ)! На своих кнопки сточил почти в вровень с корпусом. Тут надо МК юзать уже для триггерного что бы лимит времени работы был и защита от частых включений и лимита включений/нажатий. Я даже на линейном включении юзал защиту от повторного включения ~0.7c что бы часто не мигалось даже.
Я в следующим драйвере МК применю для такой цели прошивку написал уже в протеусе проверил там заработало вот на реальном МК проверю сегодня уже. Так же более удобный режим при коротком нажатии линейное а при длительном нажатии "залипание".
Так же люди палили станции без TOT на VOX или включил на передачу сказал а выключить забыл . Да и не так удобного триггерное для короткого включения. Лимит работы необходим для мощного.



Да 1 микруха в корпусе SO8 без навесных компонентов не сильно утяжелит схему в сборки и размерах.



ArtDen, нужно подобрать номиналы значений деталей так, чтобы на выходе было 1,7А, и с расчетом, что питаться будет от 3,7Вт Li-Ion. Ну, или подсказать, как их самому рассчитать



Так там же формула есть в первом сообщении: R2 (в омах) = 0.5/ток_в_амперах. В твоём случае R2 = 0.5/1.7 = 0.29 ом. Все остальные номиналы без изменений.



А можно в пределах (России) можно заказать детали?



Вообще, этот драйвер такой, что если нету опыта в электронике, то лучше своими силами его не собирать, т.к. с большой долей вероятности при неправильном включении, он сгорит практически сразу
