Мощная повышалка для питания ЛД 445нм и 405нм (TPS61030)

Тогда на токоизмерительном резисторе напруга наоборот вырастет



Увеличить усиление дифференциального усилителя. Любой ОУ позволяет с 150 мВ до 1.25 поднимать без проблем. 1.25В FB как правило верх для низковольтных микрух.



понизить напряжение на шунте невозможно без уменьшения сопротивления шунта,закон ома однако! Ток то не меняется в источнике тока.



А как ж без него то? У вас что без него? Я без доп ОУ драйвер делал только для фонарика на 1 светодиоде 100 мА. К примеру спец микрухи драйвера светодиодов идут с напругой FB порядка 200 мВ. Лучше сделать норм драйвер но что бы он был не убиваемым + не убил диод. Я юзаю и всем советую только норм схемы! А что 500 мВ это перебор для таких токов это приемлемо лишь до 150 мА, при токе 1А 0.5 Вт в темло и 600 мВт в пустую в - кпд.

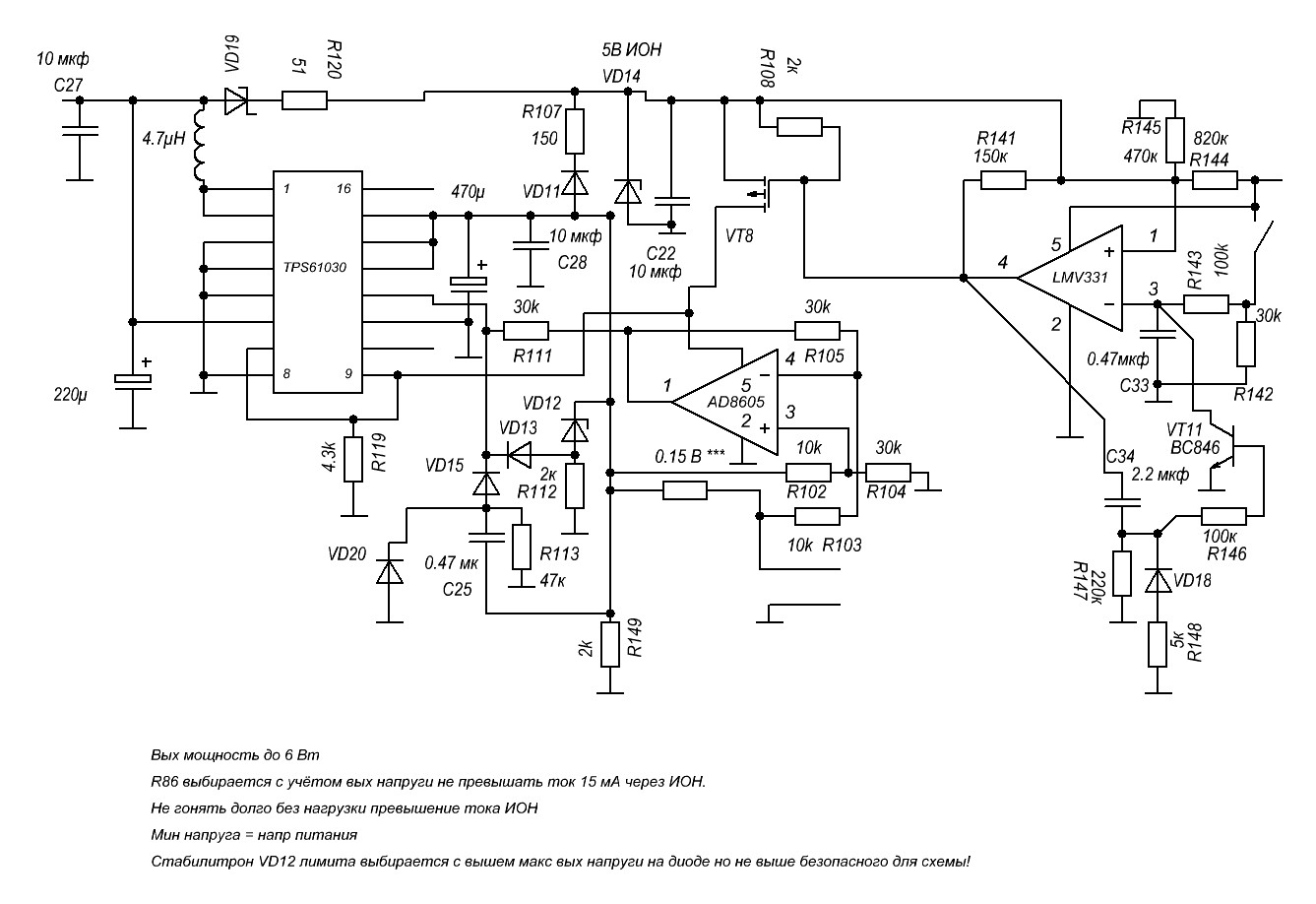

Вот данную схему юзаю для УФ и синего. Для синего отдаёт 1050 мА потребляет от 1 лития UltraFire 1.65А (конечно аккумы не асй и как выяснилось подделка походу даже ток не держат от более мощных не запускал) Данную схему я юзал для корпуса под элемент АА (14500). Я смог уложиться на 15x18 может у вас получится компактнее.
Но схема навалена просьба не пинать красиво перерисовывать не было желания.

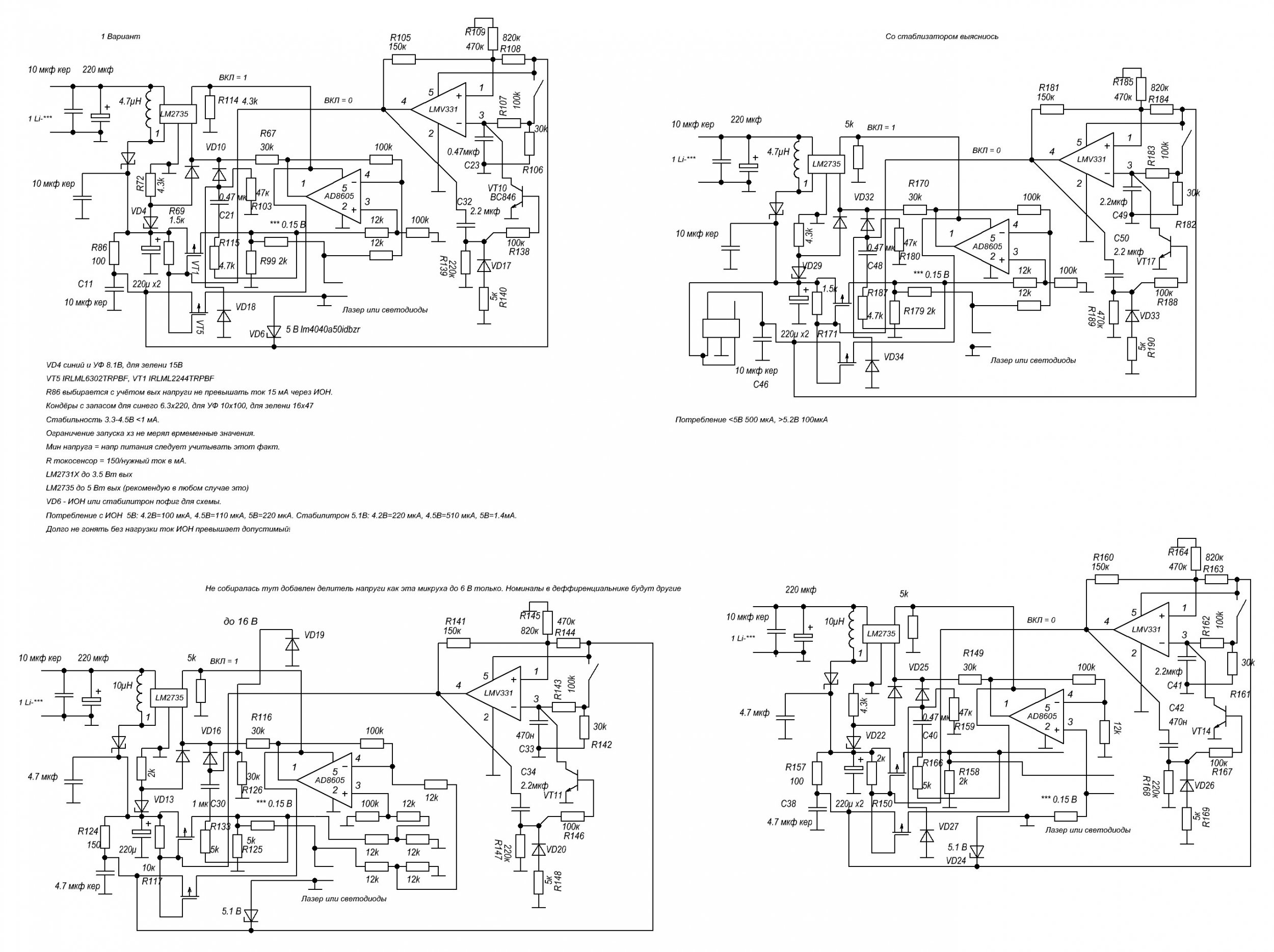

Вот там так же 4 схемы но там все номиналы верные в только 1 схеме остальные остались с набросок менять не стал, схемы отличаются незначительно.



Так всё просто было дело что номиналы стояли левые я то для себя знаю лень было подписывать, у меня было дело летела эта TPS переделал плату проблема решилась как бы но всё же особой надёжности не внушает, потому я её особо не юзаю. Хз в чём была проблема но в след схеме на ней я поставлю диод между SW и VOUT предполагаю дело было в броске напруге на время задержки переключения ключей.



Почему у меня после выключения драйвера, напряжение на ЛД не падает до нуля сразу. А после выключения драйвера, напруга падает до 2.5, и после это постепенно падает стремясь к нулю, но чем ближе к нулю, тем дольше падает напруга.


Смотрим на правый мультик

Такое поведение из за индивидуальных особенностей моей разводки платы, или так и должно быть?

Я поставил резистор на 22к в параллель C3, напряжение стало падать быстрее. Уместно ли это решение?))))



у меня тоже так же, и эти 2,5 вольт понижаются у меня достаточно медленно. не думаю что это плохо, скорее всего при таком напряжении ток через диод на столько мал что конденсатор разряжается очень медленно (выходной у меня в 470мКф тантал+10мКф керамика)



У меня так же. А что думаешь на счет резистора в параллели с C2-C3, в рамках данной схемы?


На схеме резистор не указан!



ну можно и поставить, ом в 200 скажим, в таком случаи капы будут разряжаться достаточно быстро в 0, но этот резистор отнимит у лазерного диода 0,0215А току)) а чем Вам мешает остаток заряда в конденсаторе?



Да ничем не мешает в общем то



только разряжать будет медленно, а резюк на 200ом почти моментально а в несколько кОм обычно ставят резисторы во всякие там БП где 220 вольт, в низковольтных смемах я резисторы такого высокого номинала не видел.
P.S. сори за оффтоп
