Мощная повышалка для питания ЛД 445нм и 405нм (TPS61030)

Тема в разделе 'Проверенные драйвера', создана пользователем ArtDen, 20 окт 2010.

Страница 10 из 30
  1. Lum1noFor

    Lum1noFor Пользователь

    Сообщения:
    317
    Симпатии:
    6
    Баллы:
    18
    Адрес:
    А откуда еще дети берутся?
    Что значит окончание R у микросхемы TPS61030PWPR?

    В оффисе в терре есть и такие, и простые PWP. Думаю, возьму штуки 3. По 169 рублей они там.

    Lum1noFor, 18 фев 2012
    #181
  2. Squork

    Squork Пользователь

    Сообщения:
    494
    Симпатии:
    40
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Липецк
    Это окончание обозначает тип упаковочных катушек. В катушке 2000-3000 микросхем.

    Squork, 18 фев 2012
    #182
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    лично я уверен,что столько она не даст в принципе

    suslox, 18 фев 2012
    #183
    ArtDen нравится это.
  4. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    1.8А она давала, ArtDen ее эксплуатировал на этом токе. А 2А - максимум, микрсхема греется как утюг, но все еще продолжает отдавать эту мощность, на пределе. Быть может, недолго

    chem_kot, 19 фев 2012
    #184
  5. Lum1noFor

    Lum1noFor Пользователь

    Сообщения:
    317
    Симпатии:
    6
    Баллы:
    18
    Адрес:
    А откуда еще дети берутся?
    А дроссель на 6.1 микрогенри пойдет? И как отличить танталовый SMD-конденсатор от электролита? А то где-то в закромах много было, но вот подробностей насчет них не знаю.

    Lum1noFor, 19 фев 2012
    #185
  6. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    дроссель подойдет. СМД тантал- желтый кондер. СМД электролит обычно черный.

    Vanek, 19 фев 2012
    #186
  7. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Смд электролиты вобще-то алюминиевые, их квадратных не встречал ни разу. Черные - тоже танталы. Вообще, проверить тантал или нет можно тестером. Тантал будет звониться как конденсатор в одну сторону, в другую почти никак, короче почти как диод.

    chem_kot, 19 фев 2012
    #187
    Lum1noFor нравится это.
  8. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    а мне СМД электролиты токо черные попадались. в такой же корпусе как с танталы. токо цвет другой))

    Vanek, 19 фев 2012
    #188
  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    Кот прав: смд алюминиевые электролиты всегда идет в цилиндрических алюминиевых корпусах и только.
    танталы - прямоугольные корпуса из пластиков. цвет обычно желтый или черный

    suslox, 19 фев 2012
    #189
    Lum1noFor нравится это.
  10. Lum1noFor

    Lum1noFor Пользователь

    Сообщения:
    317
    Симпатии:
    6
    Баллы:
    18
    Адрес:
    А откуда еще дети берутся?
    Спасибо. Заказал 3 микры и два дросселя. Авось чего выйдет. Я в импульсной технике вообще нубло, так что буду спрашивать.

    Lum1noFor, 19 фев 2012
    #190
  11. silverray

    silverray Активный пользователь

    Сообщения:
    962
    Симпатии:
    206
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

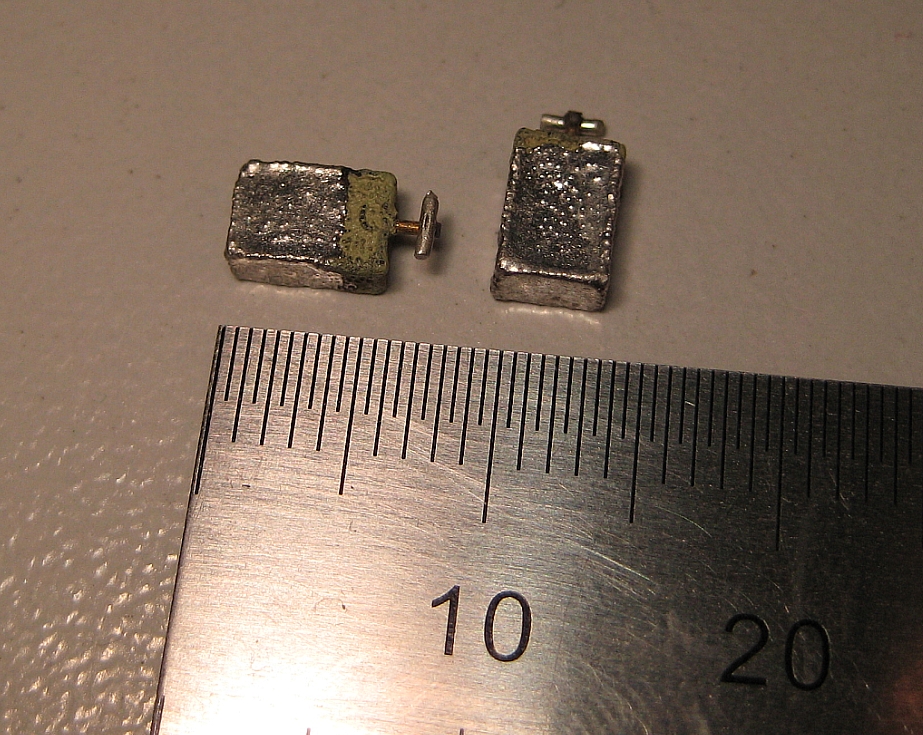

    Отечественные СМД-электролиты, тип сейчас не вспомню:

    silverray, 21 фев 2012
    #191
    chem_kot нравится это.
  12. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    вроде это чтото из серии К53

    suslox, 21 фев 2012
    #192
  13. Lum1noFor

    Lum1noFor Пользователь

    Сообщения:
    317
    Симпатии:
    6
    Баллы:
    18
    Адрес:
    А откуда еще дети берутся?
    Ухаха, моя долго ржать :). А еще кто-то что-то про производство говорил...

    Lum1noFor, 21 фев 2012
    #193
  14. silverray

    silverray Активный пользователь

    Сообщения:
    962
    Симпатии:
    206
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    Да уж, особенно, если учесть, что центральный вывод сделан, видимо, под сварку, поскольку практически не облуживается без активного флюса :). Да и сам корпус припаять было мучением. Но ведь использовали...

    silverray, 22 фев 2012
    #194
  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    такие штуки ставились исключительно в микросборки или герметизируемые модули причем в основном в военку

    suslox, 22 фев 2012
    #195
  16. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    У меня она нормально 2А выдаёт и не особо греется. Мой синий на таком токе работает.
    Сейчас уже точно не вспомню (надо уточнять в даташите), но макс. выходной ток для неё вроде бы рассчитывается по формуле
    Iмакс.вых = 0.8 * Iмакс.ключа * Uвх / U вых

    ArtDen, 24 фев 2012
    #196
  17. ОхотниК

    ОхотниК Пользователь

    Сообщения:
    547
    Симпатии:
    77
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Самара
    это танталы или ниобиевые, сам юзал и парился с залуживанием центрального вывода

    ОхотниК, 24 фев 2012
    #197
  18. Squork

    Squork Пользователь

    Сообщения:
    494
    Симпатии:
    40
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Липецк
    Кто может объяснить мне, каким должно быть сопротивление резистора R6 по схеме из даташита?
    (если что, даташит есть здесь)

    Squork, 4 мар 2012
    #198
  19. tip_ok

    tip_ok Пользователь

    Сообщения:
    110
    Симпатии:
    12
    Баллы:
    18
    Пол:
    Мужской
    на сколько я понял , на 13 ст датащита пункт Programming the output voltage 5-я строка. R6 должен быть подобран таким образом чтобы на lbo напряжение было 500 милливольт. Полагаю что так
    И еще там идет речь про 1 мОм.

    tip_ok, 5 мар 2012
    #199
  20. Squork

    Squork Пользователь

    Сообщения:
    494
    Симпатии:
    40
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Липецк
    Я понял точно так же. Не понял ничего.

    Squork, 5 мар 2012
    #200
