Мой экспериментальный красный

прикольный лазер можно это всё забодяжить в красивй квадратный корпус, чтобы всё вместилось, и будет класный стационар



Хорошая идея! Осталось только найти красивый квадратный корпус



За конструкцию радиатора апплодирую стоя.Я сам человек творческий и обожаю такого рода решения... Скоро свой покажу.



Кстати, этого радиатора уже не хватает при токе 0.5А. При длительной работе (более 10-ти минут) он уже достаточно сильно нагревается.



Массу радиатора не знаешь?Мой радиатор весит 86 г,из которых медь-78 г и серебро-8г.Это моя гордость



Нет, не знаю. Но так, если взвесить в руке, он достаточно лёгкий. Грамм 20 примерно



поспрашивай корпус в магазинах с радио деталями, например у нас в Киеве есть норм магазинчик, так там корпуса под что хочешь есть. пластмассовые и металлические... а радиатор можно сделать из 2-х кусков латуни, распиленных вдоль, и по средине будет вставляться аиксиз, потом это всё плотно будет скручиваться болтами. но это я предположительно подумал как можно сделать...



А из какого металла сделан радиатор?Окрашенный алюминий или медь?Вроде похож на этот http://www.chipdip.ru/product0/24288.aspx



У нас тоже такой магазинчик есть. Только там корпуса мне не по карману



Что-то типа алюминия. Сплав очень лёгкий и по ощущениям довольно хрупкий. Да, радиатор в точности такой как по ссылке



А оптика с просветлением?Что значит Sure?



Shure - Лазерный модуль, копия ахиса.



Нет, без просветления. Sure - это часть названия фирмы, которая лазерные модули делает.



Надоели мне, что AAA-аккумуляторов в моём фиолете хватает очень ненадолго. И мой фонарик-фиолет превратился в подобие красного:

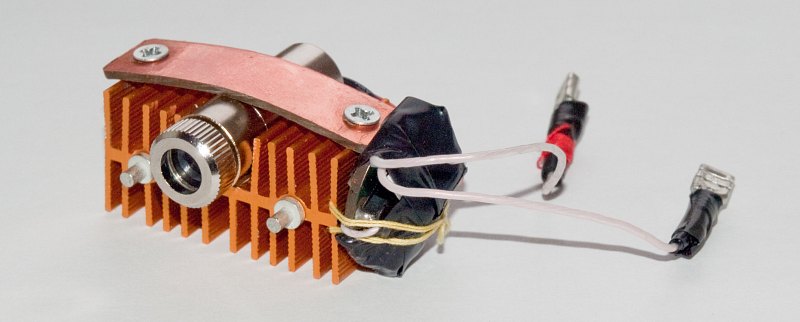

Общий вид:
[attachment=1:1k1mks0p]20100219-P2190873-small.jpg[/attachment:1k1mks0p]

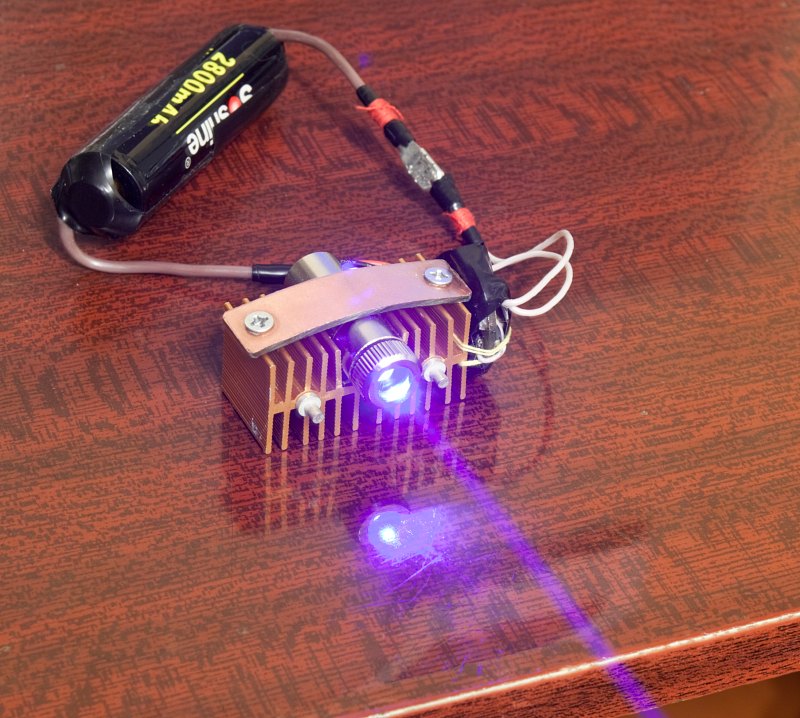

Луч:
[attachment=0:1k1mks0p]20100218-P2180871-small.jpg[/attachment:1k1mks0p]

Теперь питания от аккумулятора 18650 хватает надолго



AAA аккумуляторам приходится отдавать тока до 0.6А. При таком токе они греются и напряжение на них очень быстро просаживается. С 18650-мы аккумуляторами таких проблем нету.



Красный, работающий на 0.5А до сих пор живёт и здравствует (правда, сейчас уже в корпусе от фонарика)



Интерестно было бы увидеть фото))



Сейчас он вот в таком корпусе: viewtopic.php?p=52690#p52690 Правда, я умудрился туда засунуть литиевый аккумулятор 18650, который слегка выпирает из корпуса сзади
Но тут дело в в корпусе, а в токе, которым питается лазер. 0.5А для красного ЛД из DVD-привода у многих считается запредельным.



Но ведь для х22 это нормальный ток... хотя некотрые не рискуют )
