Мой экспериментальный красный

Т.к. создали соответствующий раздел, то мне уже не стыдно выложить свой экспериментальный лазер - мой самый первый нестационарный. Тем более что я решил стать первым, кто написал в этом разделе
Вот несколько фото лазера:

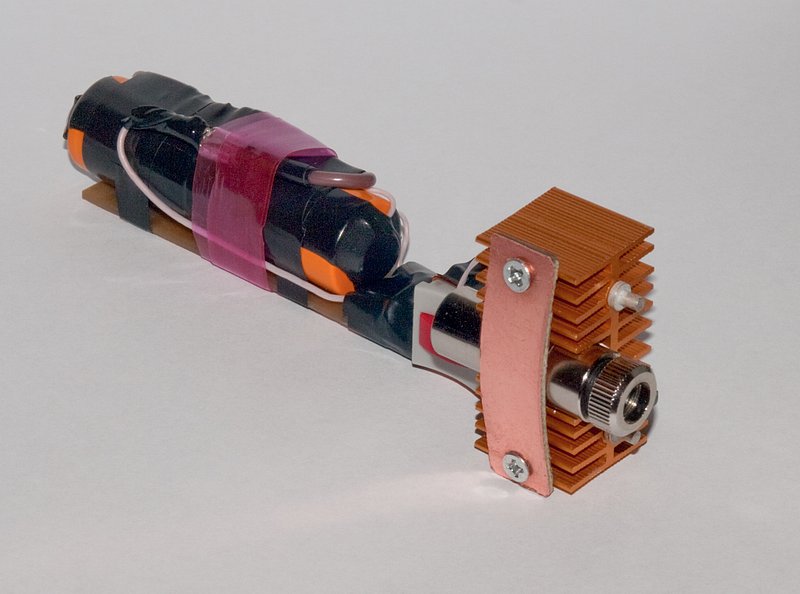

[attachment=3:t4bhyx2n]P1160809-small.jpg[/attachment:t4bhyx2n]

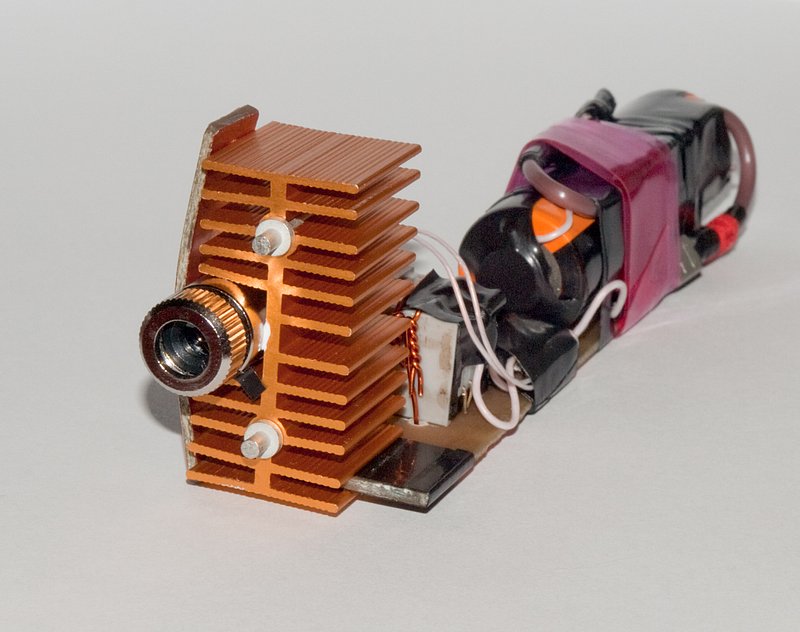

[attachment=2:t4bhyx2n]P1160811-small.jpg[/attachment:t4bhyx2n]

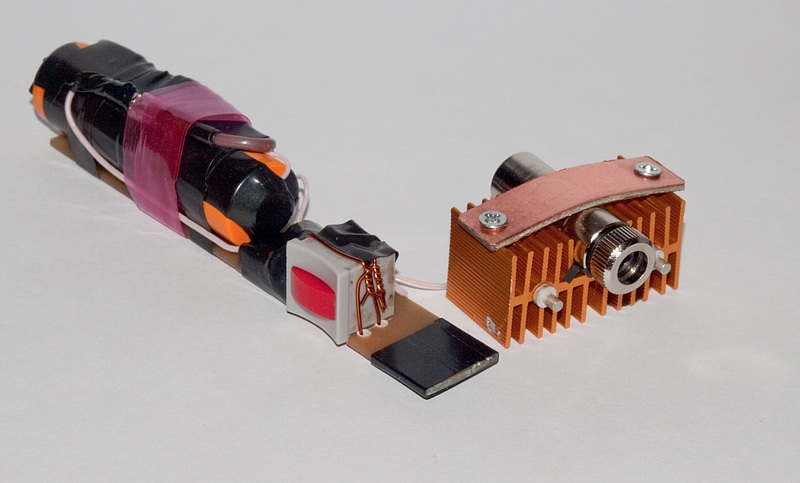

[attachment=1:t4bhyx2n]P1160818-small.jpg[/attachment:t4bhyx2n]

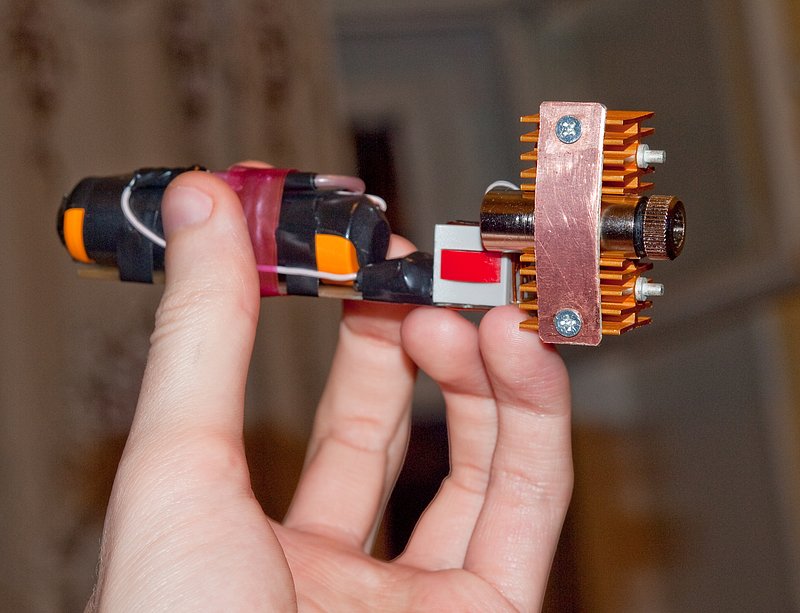

[attachment=0:t4bhyx2n]P1160815-small.jpg[/attachment:t4bhyx2n]
Сейчас параметры лазера такие:
Диод - красный от LG22 (работает на 450 мА)
Оптика - Sure
Драйвер - на ADP2504
Аккумулятор - 18650 LiIon 2.2A*ч

Раньше он был поскромнее: там стоял диод от 16х привода, драйвер на MAX1674, коллиматор из антенного разъёма. К пластине был привязан отсек с 2-мя AA аккумуляторами и радиатора там не было



как его назовешь?



А зачем его называть? Он же экспериментальный

PS: подал на диод ток 480 мА, при этом падение на диоде достигло 3.06В. Сейчас это мой самый мощный лазер из всех



Радиатор дико нравится.



Не угадал. Радиатор покупной
С ним лазер может работать очень долго без перегрева. Место контакта модуля и радиатора промазано термопастой, а сам модуль хорошо прижат к радиатору, что достаточно для хорошего охлаждения



Удобно как стационар ) , жаль в карман не положишь легко , мощим там не хило конечно , на 480ма быстро нагревается , 500Ма не пробовал давать ?



Ну так у меня есть красный карманный, работающий на 410 мА: viewtopic.php?p=52690#p52690 , так что ещё один карманный мне не нужен
А отличие 500 мА и 480 мА не особо большое. Не вижу смысла поднимать



выложи фотку коллиматора из антенного разъёма!

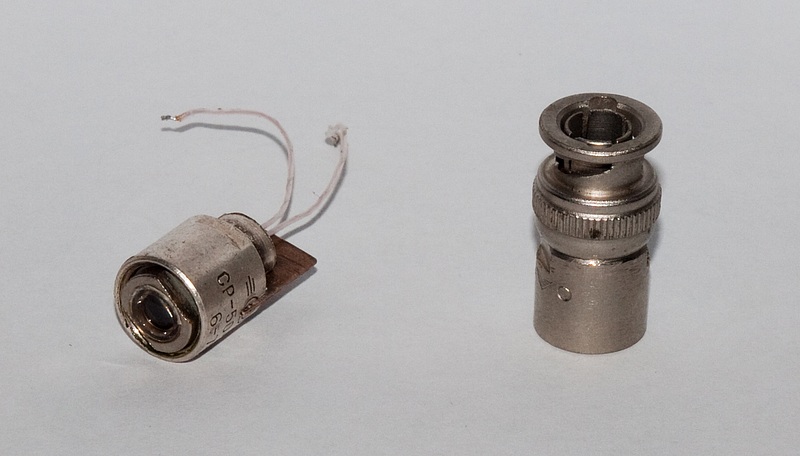

zeiderok, Слева - коллиматор, справа - разъём из которого он сделан (СР-50):
[attachment=0:2ewhqau9]20100117-P1170833-small.jpg[/attachment:2ewhqau9]
Внутри стоит плоский диод в пластиковом корпусе.



Этот коллиматор я соорудил сразу, как только получил свой первый лазерный диод. Там надо только рассверлить дырку, чтобы поместилась линза от китайской лазерной указки



примерно так (только без радиатора) выглядел мой первый вариант синего



Поднял ток до 500 мА (напряжение на диоде поднялось до 3.1В). Визуально форма пятна диода стала лучше - гораздо равномернее и визуально ярче, чем при 480 мА. Ярче стало, возможно, из-за уменьшения длины волны, т.к. для глаз видит её гораздо лучше.



Да нормальный ток , 500 ма , самое то , главное нге перегревать ! , при хорошем драйвере , без "провалов " и постоянстве тока он будет жить )))



Не знаю. Красные при таких токах я ещё не гонял Скоро станет ясно, не зря ли я выставил такой большой ток.



Бум надеяться



Очень даже прикольный, конструкция мне понравилась
