Миниатюрный рубиновый лазер

Красная кнопка заряд, зелёная разряд.
Пока не решил: сам мини-излучатель разместить внутри блока или сделать отдельным внешним блоком?.. Может, что-бы не городить огород стоит разместить внутри?.. В общем задумался. Ещё где-то поджигалку достать надо, компактную. Как раньше в фотовспышках были. Знаю, что его легко и просто намотать, парафином пропитать. Только для этого мотки проволоки купить надо будет и парафиновую ванночку соорудить. Нет. Я пошёл по пути почти ничего не покупать (по возможности) для этого проекта, использовать то, что накоплено. Вроде такой есть: https://in-commerce.ru/zapchasty/ko...spyshki/impulsnyi-transformator-vspyshki.html. Или из сломаного дешёвого китайского шокера трансформатор достать.



газовая зажигал, на транзисторах или сетевая, там есть катушка



Спасибо за подсказку.



Так ведь от таких трансформаторов внешний поджиг будет.



Возникает вопрос по тепловому балансу. И какое будет охлаждение?
Если энергия разряда будет в районе 150Дж. А частота вспышек 1Гц, то лампа выделит 150Вт.
Теперь вспомните обычный 40Вт паяльник, времен СССР (без терморегулятора).
В габаритах паяльника выделяется всего 40Вт мощности и тепловой баланс наступает при температуре плавления олова.
Что-же будет с теплом в квантроне, без принудительного теплоотвода?
И что будет, если этот квантрон поместить в пластмассовую коробочку?



Защитный кожух, это очень хорошо.
Очень желательно защитить выход активного элемента с полупрозрачным зеркалом от пылинок.
Одной пылинки может хватить, что-бы попортить зеркальное покрытие, а может и вызвать подгорание АЭ.
Мне попадались рубиновые АЭ, с характерными точками на торцах, по характеру точка была как углубление размером с песчинку, буд-то там материал испарился.

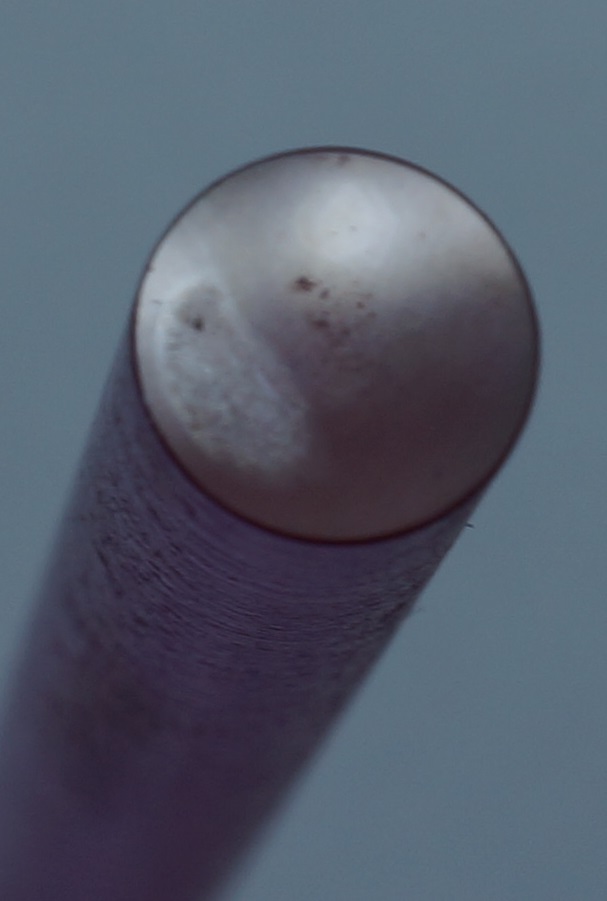

Вот так выглядит подгорелый торец АЭ



Да, верно. Я про него думаю.



Я видимо Вас запутал. Я же решил делать оба проекта. Когда не можешь выбрать между чем-то, нужно брать и то и то. Этот лазер, который компактный, будет работать в моноимпульсном режиме. Подобно самым первым моделям. Частоту подавать на него я не планирую.
Тот, что будет работать в частотном режиме - там квантрон с водой, но с ним проблема: не знаю как в квантроне (экспериментальном и нестандартном) организовать размещение лампы.



Пыль это зло.
Я всё же решил излучатель вынести за пределы блока питания. Можно его будет потом в металлический корпус какой поместить.
Проверил систему удвоителя. Работает. Теперь поджиг осталось организовать и задействовать зелёную кнопку (вспышка), что на блоке. Пока поджигал электрофорной машиной. Надо сказать такой поджиг капризничает, но когда лампа вспыхивает - генерация есть.



Кстати, если про поджиг. Случайно параллельный поджиг не сочетает в себе компактность внешнего с отсутствием дополнительного поджигающего электрода, как в последовательном? Т.е. не сочетает ли он в себе плюсы обоих? Не могу найти конкретных внятных схем по нему. Написано, что он почти не используется из-за необходимости применения дорогих радиодеталей.

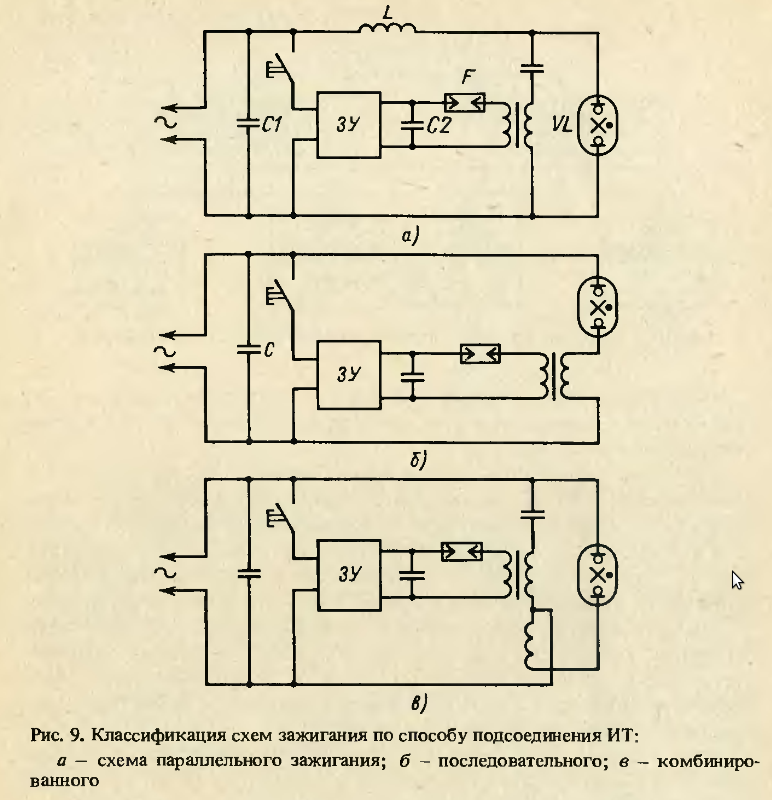

Вы такую общую схему нашли (вариант а)? Здесь потребуется конденсатор, выдерживающий десятки киловольт импульса. Такие конденсаторы для ёмкости 0.1 и выше мкФ имеют довольно большие габариты. Хватит ли пикофарадных ёмкостей, надо проверять. А трансформатор, наоборот, можно ставить с очень тонким проводом и габаритами.

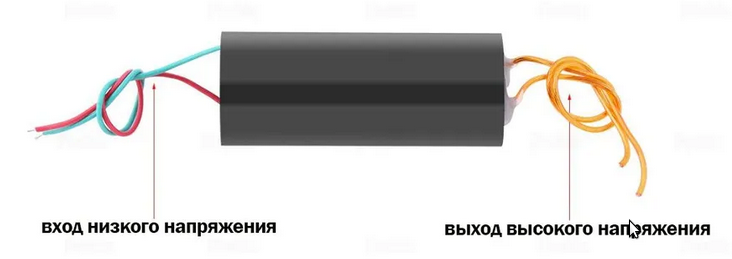

Наверное, можно попробовать китайскую поджигалку с ozon на 15-20 кВ - там уже генератор встроен, типа такой.



А так, ничего особого там нет.



Я так понимаю, речь про конденсатор C1, что должен выдерживать 10-ки кВ импульса?.. Интересно, но щелчки электрофорной машины у меня ни разу не вывели из строя обычные электролиты.
А F на схеме - это разрядник?
В общем буду пробовать. Спасибо, da-nie.



Нет, не C1 (его дроссель защитит). А тот конденсатор, что от трансформатора к лампе идёт. F- разрядник.



Тогда ещё интереснее получается.

Сейчас ищу советские электрозажигалки для газовых плит. В принципе нашёл на Авито. Их там полно. Но все разъехались по дачам. Погода-то какая замечательная выдалась. Вон туча свинцовая повисла. Это же закон такой - всю неделю честной народ жарит, томит, а как выходные - охлаждает да поливает.



Нашёл такие конденсаторы:
https://www.chipdip.ru/product0/9000565804
https://www.chipdip.ru/product/fhv-6an
https://www.chipdip.ru/product/uhv-10a
Да, до 0.1 мкФ там далеко. А габариты и цены последних двух - так себе.



Попробовал. В общем, 1 нФ хватает чтобы пробить лампу с той фигни с Озона. Где-то у меня валялись К15-4 от телевизоров (470 пФ на 30 кВ). Найду - проверю с ними.



Это хорошая новость. А какую Вы лампу пробовали пробивать?



ИНП3-7/80А.



Кстати, а сколько на вход этой поджигалки с ozon'а подаётся?
