  1. suslox

    suslox Пушистикс Staff Member

    да похоже дальномер для военки...
    а фото источника можно крупно?

    suslox, 20 июл 2012
    #1441
  2. silverray

    silverray Активный пользователь

    Довольно своеобразный квантрон от рубинового излучателя с АЭ 8х120 и редко использовавшейся лампой ИФПП7000. Применялся в составе импульсной голографической установки.
    Был добыт благодаря помощи одного хорошего человека со смежного форума.
    По конструкции -- что-то чрезвычайно простое. Правда, по некоторым данным более поздние модификации лампы ИФПП7000 (в частности, модель 2) любили взрываться, калеча отражатель. Посмотрев на устройство отражателя, теперь я этому не удивляюсь :)

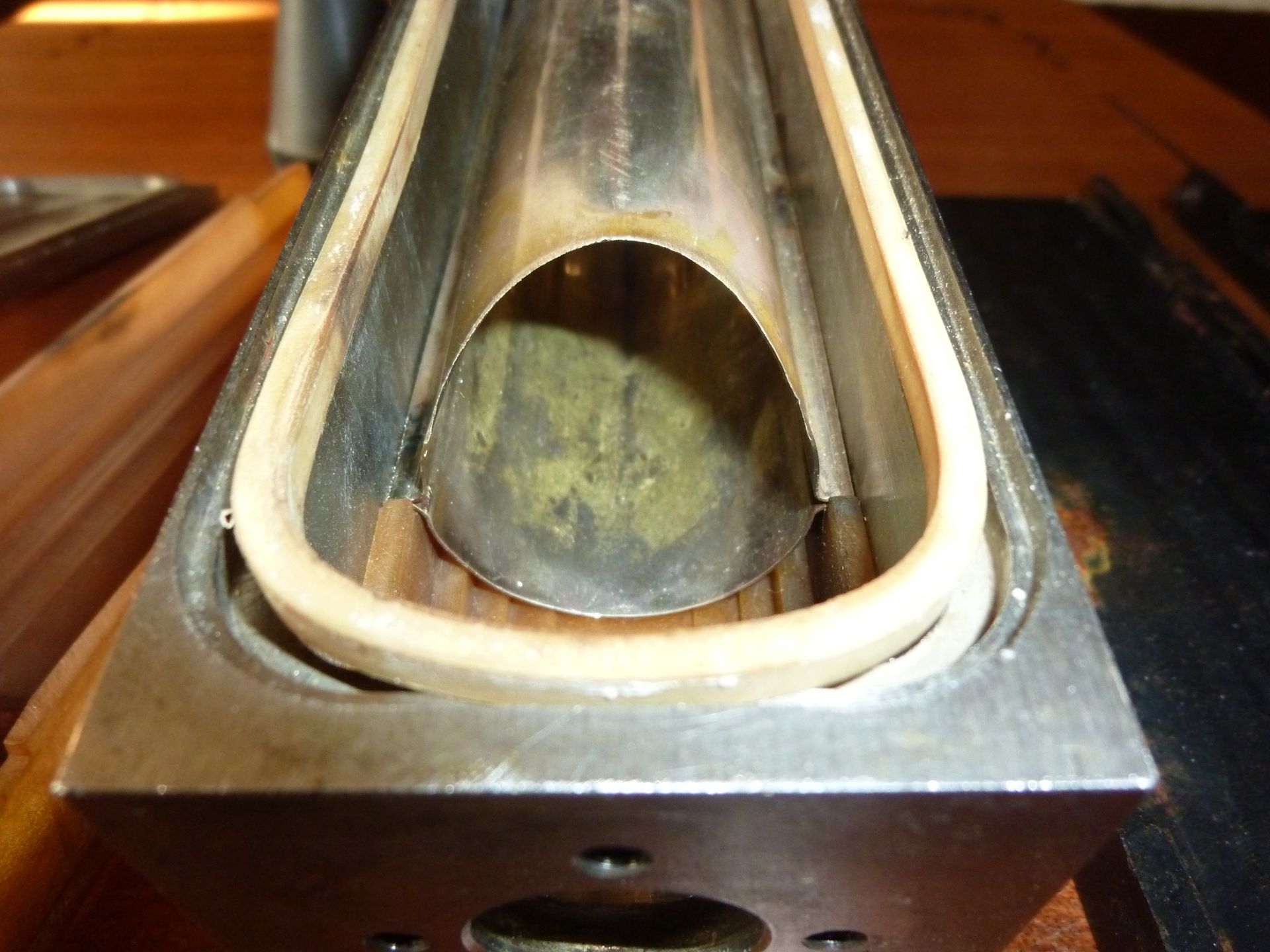

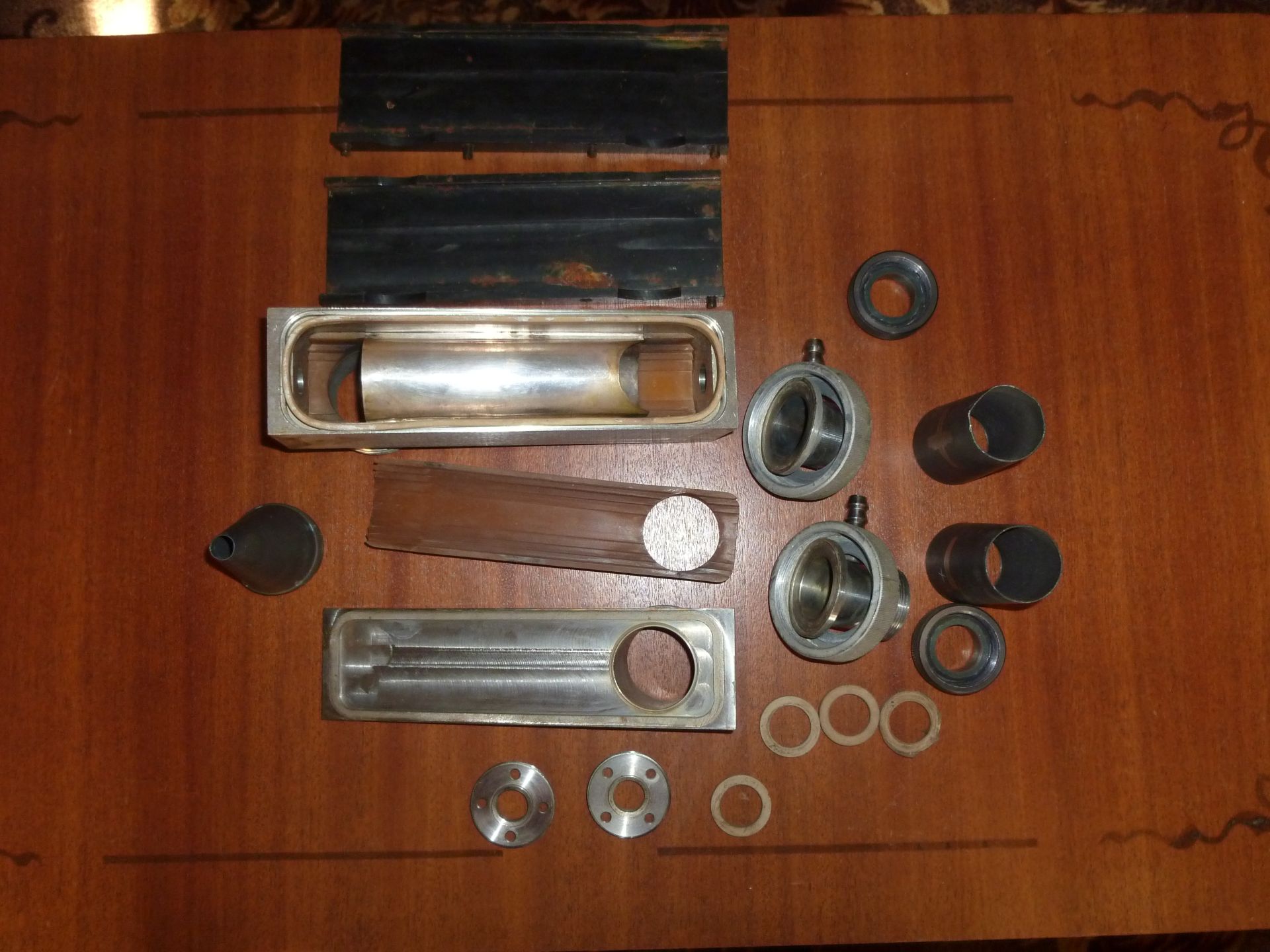

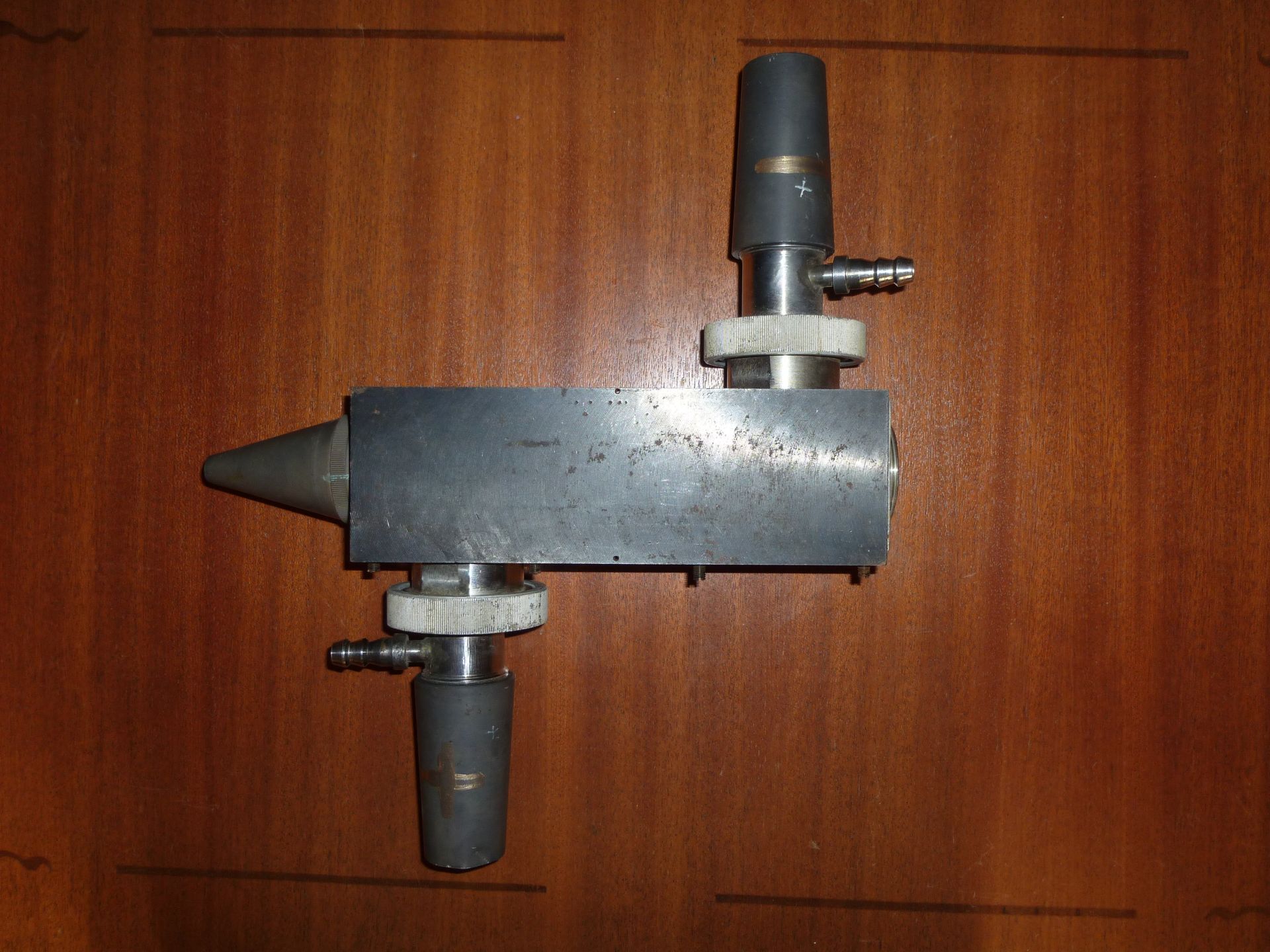

    На фото: квантрон в разобранном виде; отражатель крупным планом; квантрон в сборе (насколько это возможно).
    Комплектация квантрона неполная, хотя собрать его довольно реально. Вопрос только в эффективности накачки в таком исполнении -- скорее всего, даже "плотная упаковка" из менее мощных ламп будет более эффективной.


    Вложения:

    • 1-1.jpg
      Размер файла:
      320 КБ
      Просмотров:
      954
    • 1-2.jpg
      Размер файла:
      280,4 КБ
      Просмотров:
      796
    • 1-3.jpg
      Размер файла:
      392,8 КБ
      Просмотров:
      878
    silverray, 26 авг 2012
    #1442
    avrerum нравится это.
  3. alaser

    alaser Пользователь

    совсем не врубился в отражатель - какой-то он мутно-мятый - "николюм" или "аргентум"?

    alaser, 26 авг 2012
    #1443
  4. silverray

    silverray Активный пользователь

    Да вроде бы серебреный -- просто довольно грязный.

    silverray, 26 авг 2012
    #1444
  5. Laserman

    Laserman Пользователь

    silverray, а тебе нужны лампы ИФПП-7000 под этот квантрон? Есть 12 шт.

    Laserman, 26 авг 2012
    #1445
  6. silverray

    silverray Активный пользователь

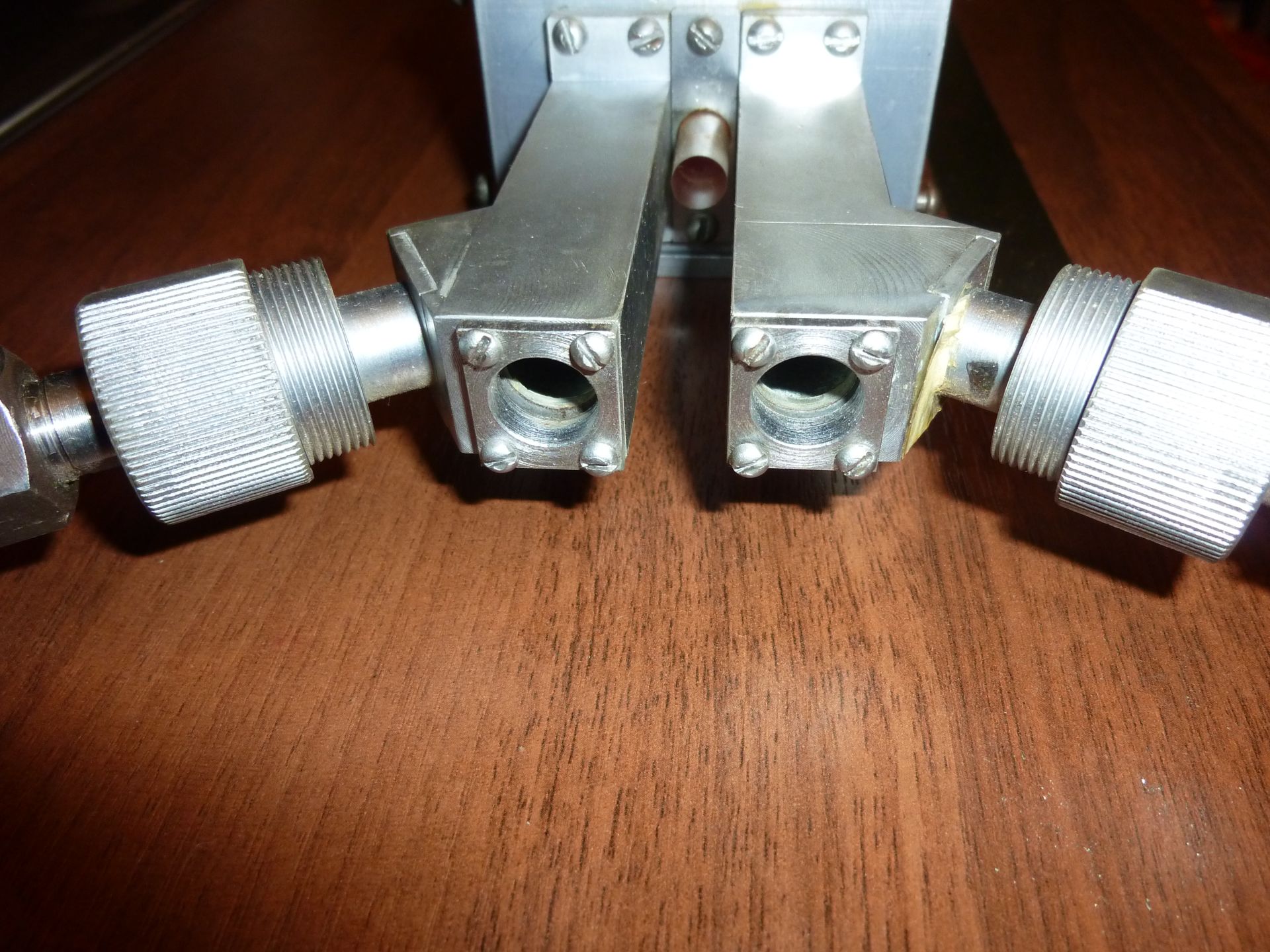

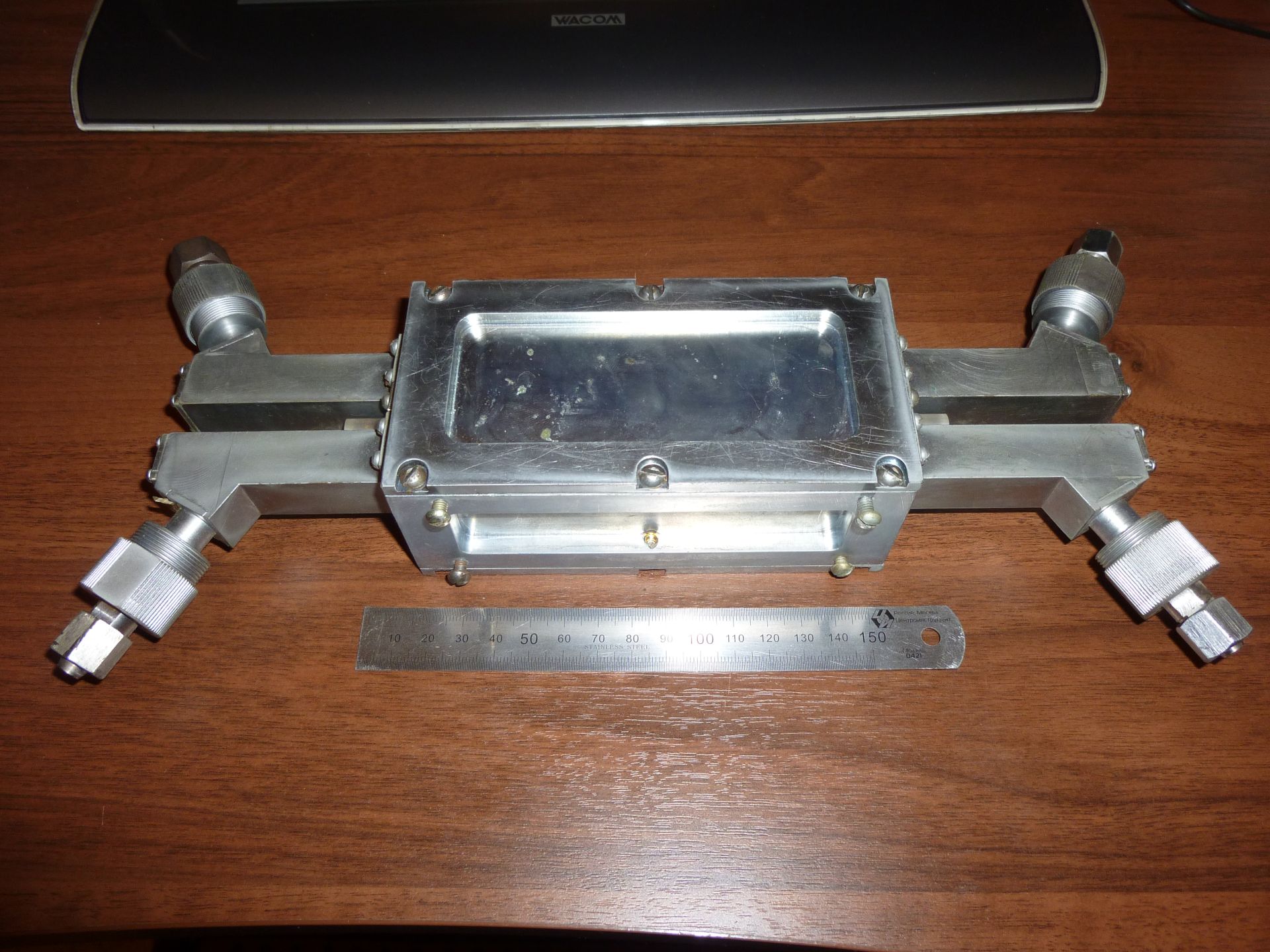

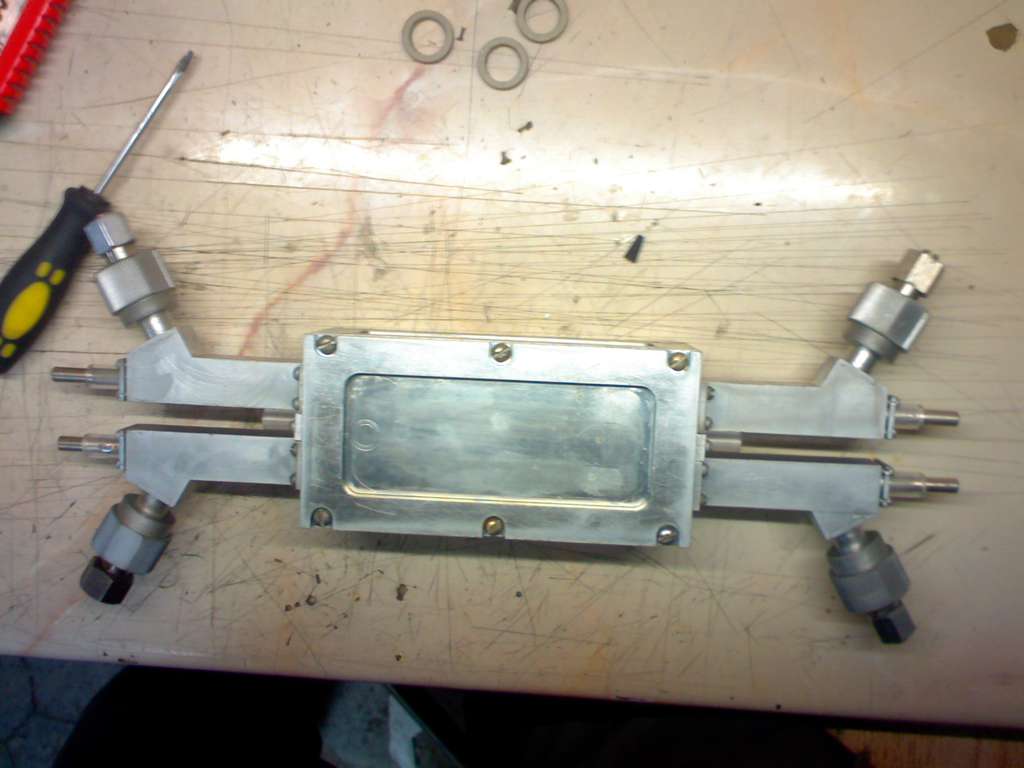

    Еще один своеобразный квантрон, и тоже с рубиновым активным элементом, по виду из какой-то технологической установки. Из особенностей -- двухламповый, АЭ размером 8 х 120. Лампы, видимо, стояли ИНП3-7/120, но как они, так и их фиксаторы отсутствовали как класс.
    Самая интересная особенность -- корпус квантрона неразъемный: крышка прихвачена развальцованными пустотелыми заклепками. Максимум, что удалось увидеть сквозь отверстия в ламповых рукавах -- внутри эллиптический отражатель, но какой -- не ясно.
    Но в целом конструкция порадовала.
    3-1.jpg 3-2.jpg

    silverray, 21 сен 2012
    #1446
    avrerum нравится это.
  7. nERV

    nERV Модератор Staff Member

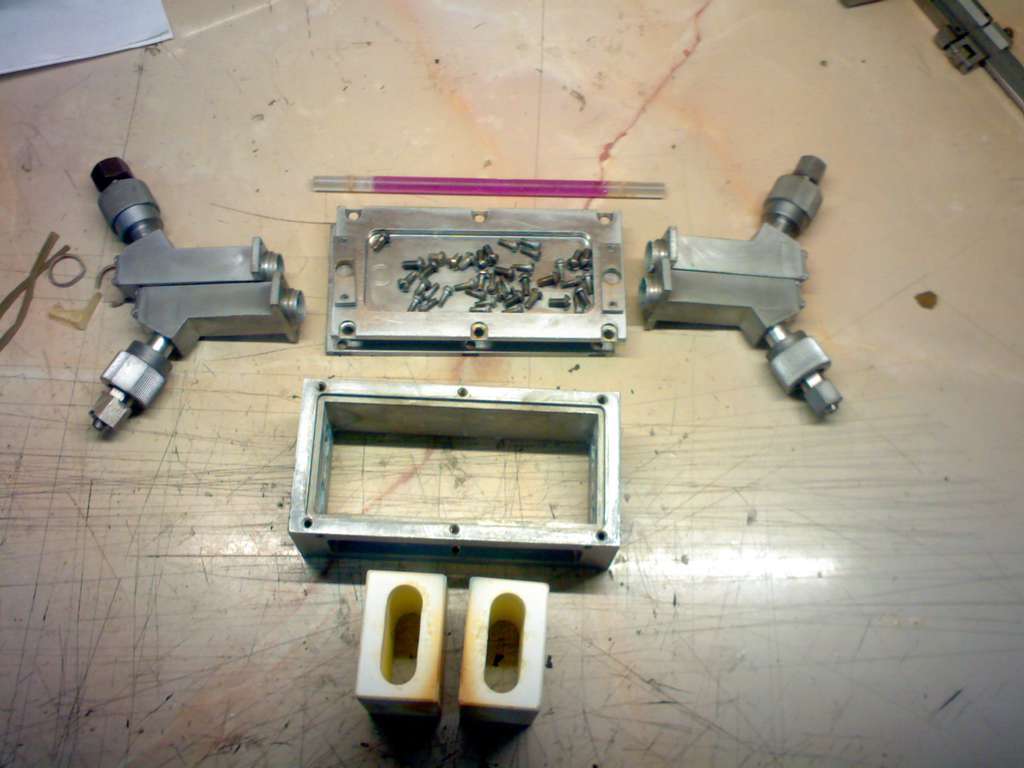

    Ну а далее следует вскрытие пациента :)

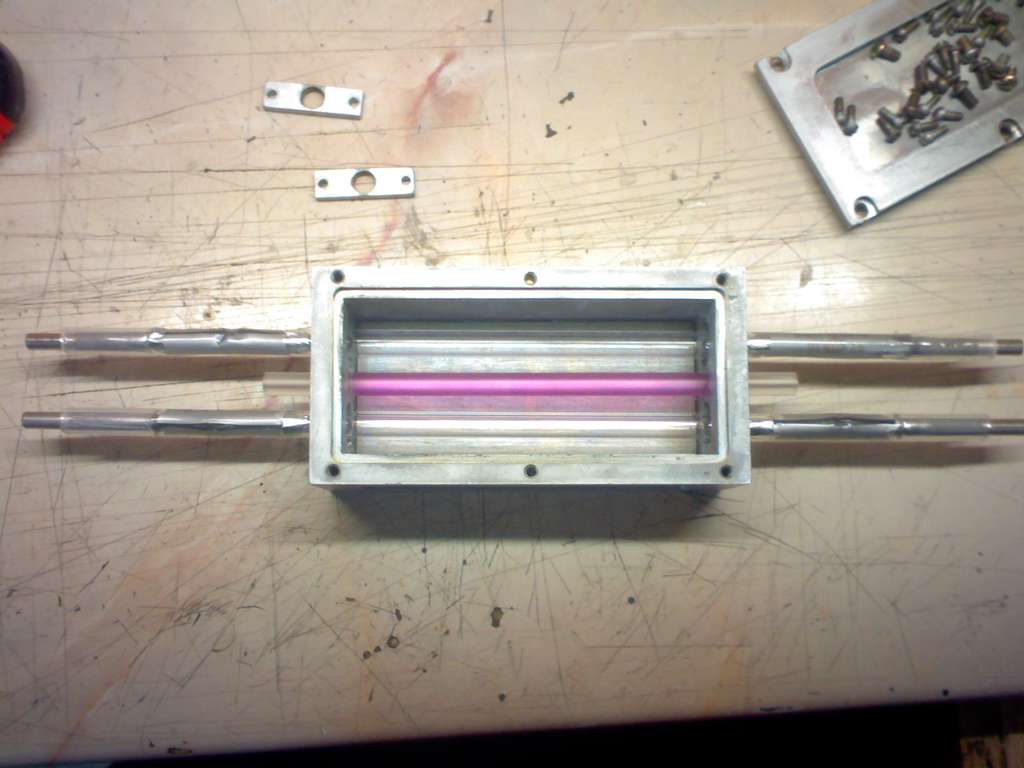

    Накаких заклепок, все собрано на обычные винтики М4, просто все довольно закисшее, пришлось приложить "немного" усилий для разборки. И даже молоток :)
    Весь крепеж, кроме некоторых резинок наличествует. Резинками осуществляется крепление ламп, как и в многих других квантроных. Состояние у квантрона на 3, но можно и подшаманить :)

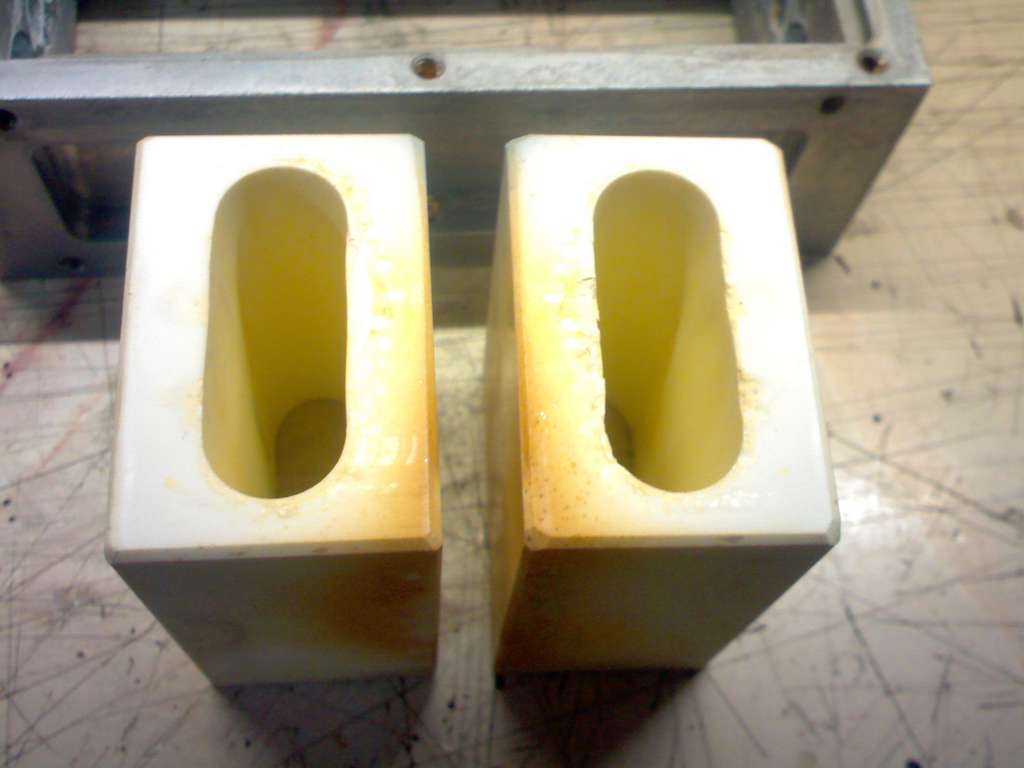

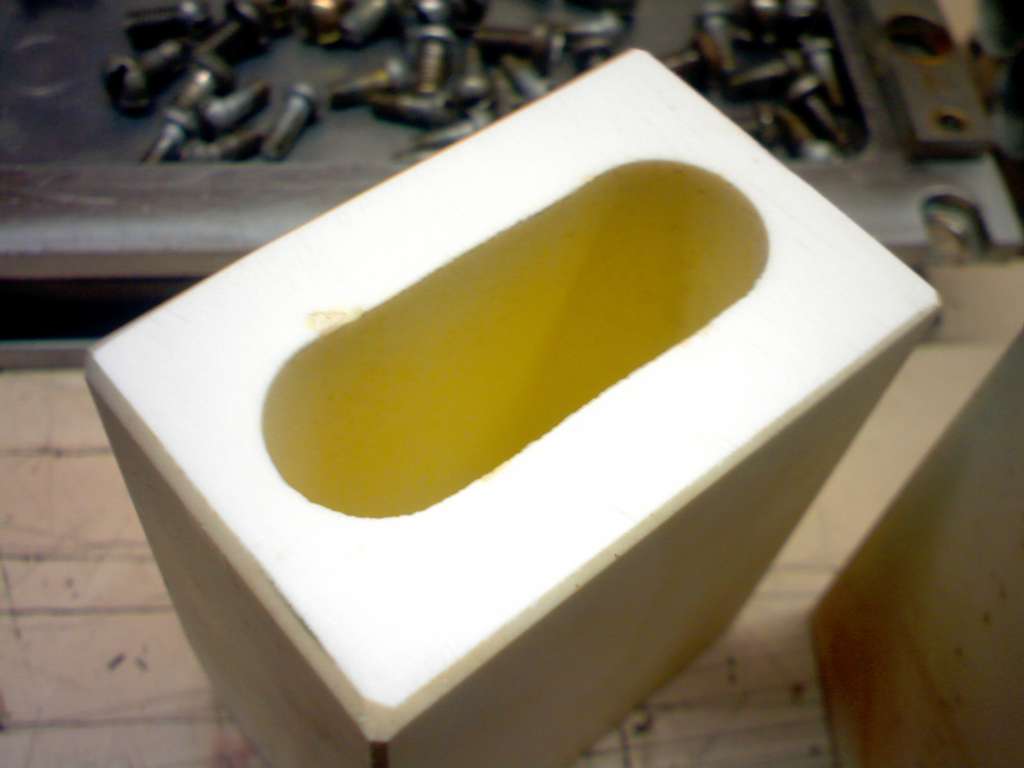

    Отражатели керамические, диффузные. Но совсем не эллиптические.
    В нем применялись лампы без штенгеля, скорее всего что-то типа ИНП3-7/120, ибо под него нет места, т.е без разборки квантрона лампы со штенгелем не вставить. Но мы не ленивые, установлены ИФП1200-2
    Ну а теперь шаманства:

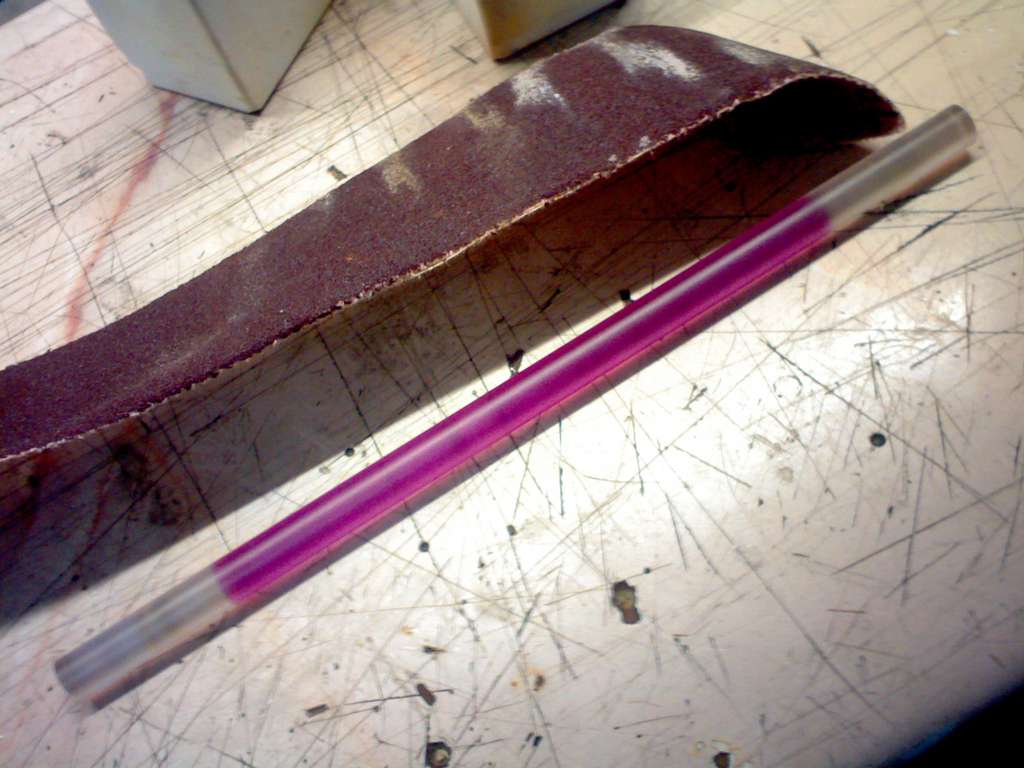

    АЭ отчишен наждачной бумагой.
    Отражатели тоже.
    Заменены все резинки и прокладки. Lock`n`load!

    nERV, 29 окт 2012
    #1447
    avrerum и suslox нравится это.
  8. nERV

    nERV Модератор Staff Member

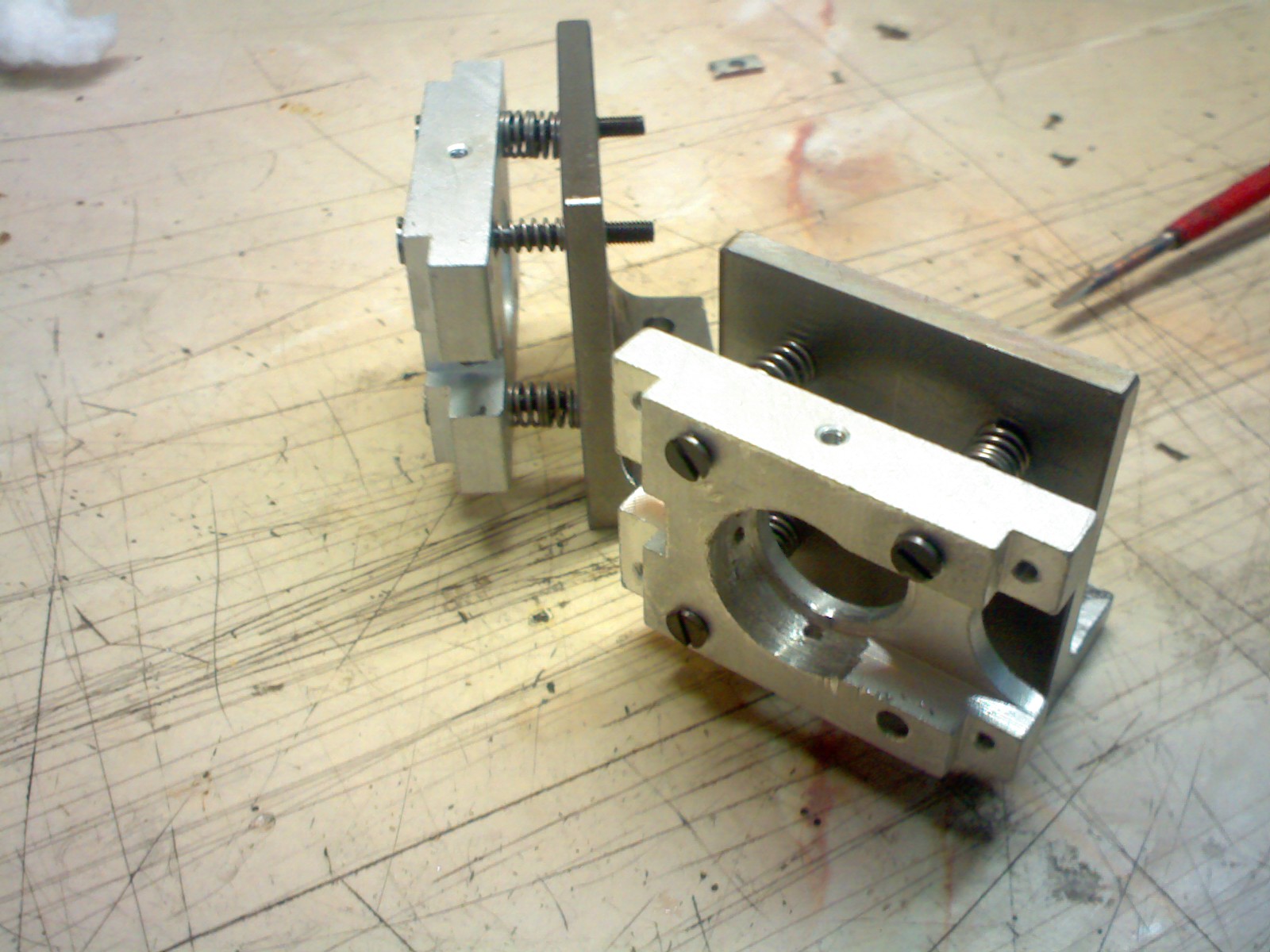

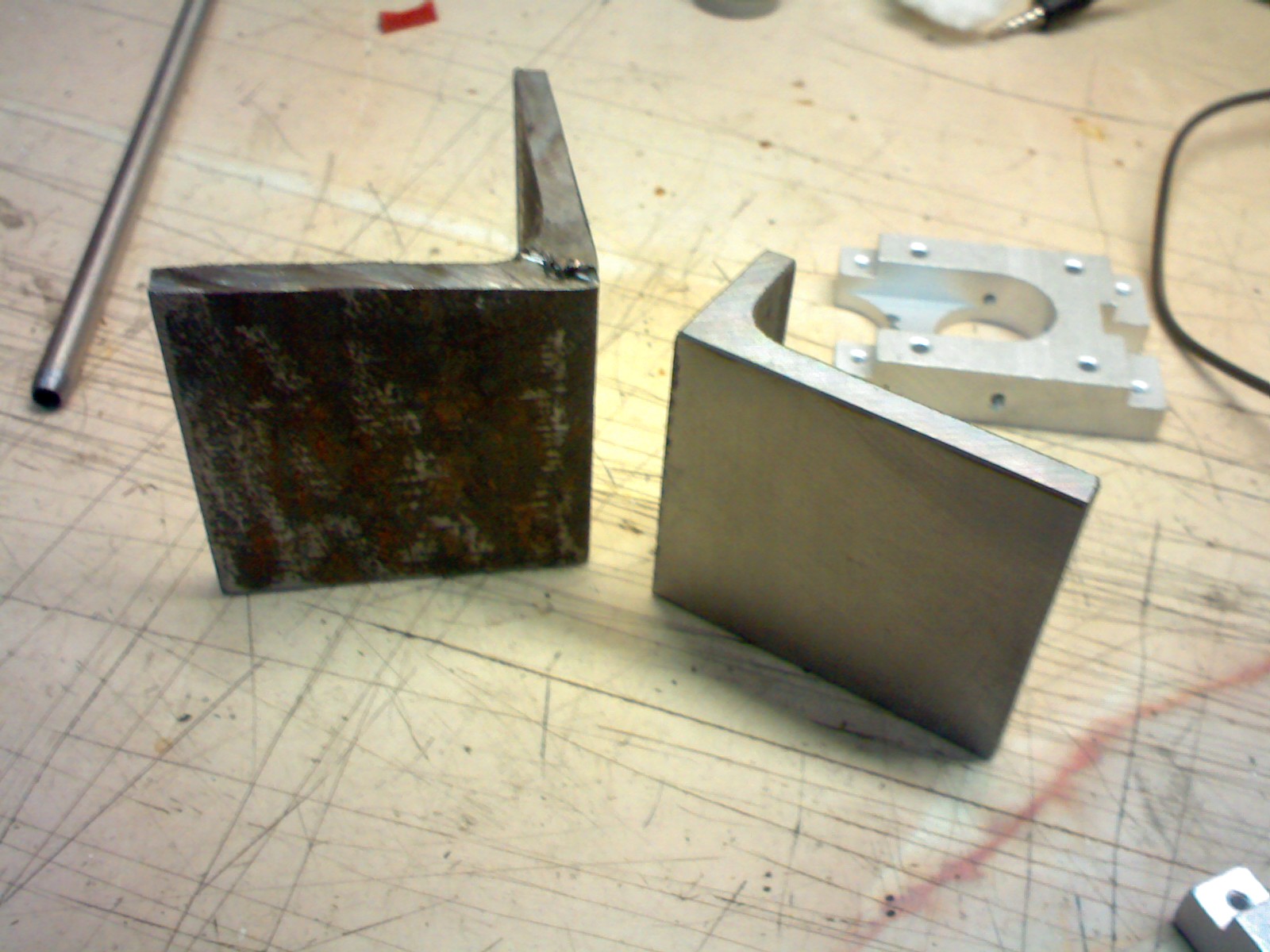

    Далее по плану квантрон К-107 с новодельным отражателем. К нему в комплект изготовил юстировочные стойки.
    2012-10-29-831.jpg 2012-10-29-835.jpg

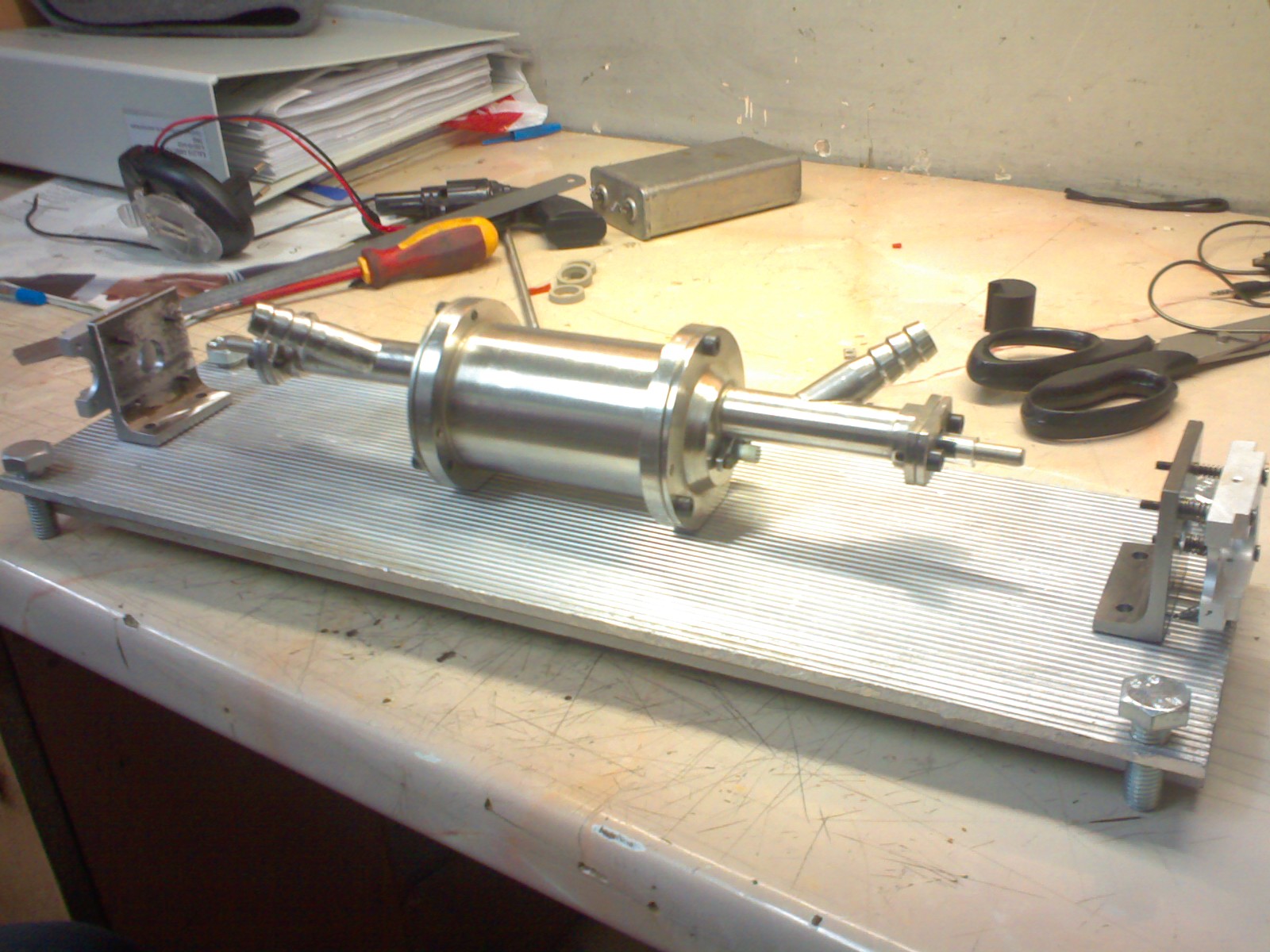

    Также подобрана подходящая станинка.


    nERV, 29 окт 2012
    #1448
    avrerum и suslox нравится это.
  9. suslox

    suslox Пушистикс Staff Member

    а форма отражателя на что влияет? почему в одних лазерах элиптические, в других вроде круглые, а тут вообще почти прямоугольный?

    suslox, 30 окт 2012
    #1449
  10. nERV

    nERV Модератор Staff Member

    На освещенность АЭ в целом и ее равномерность в частности.
    Форма определяется типом отражателя и размещением элементов квантрона. И опять таки равномерностью и эффективностью передачи энергии от лампы к АЭ.

    nERV, 31 окт 2012
    #1450
  11. avrerum

    avrerum Пользователь

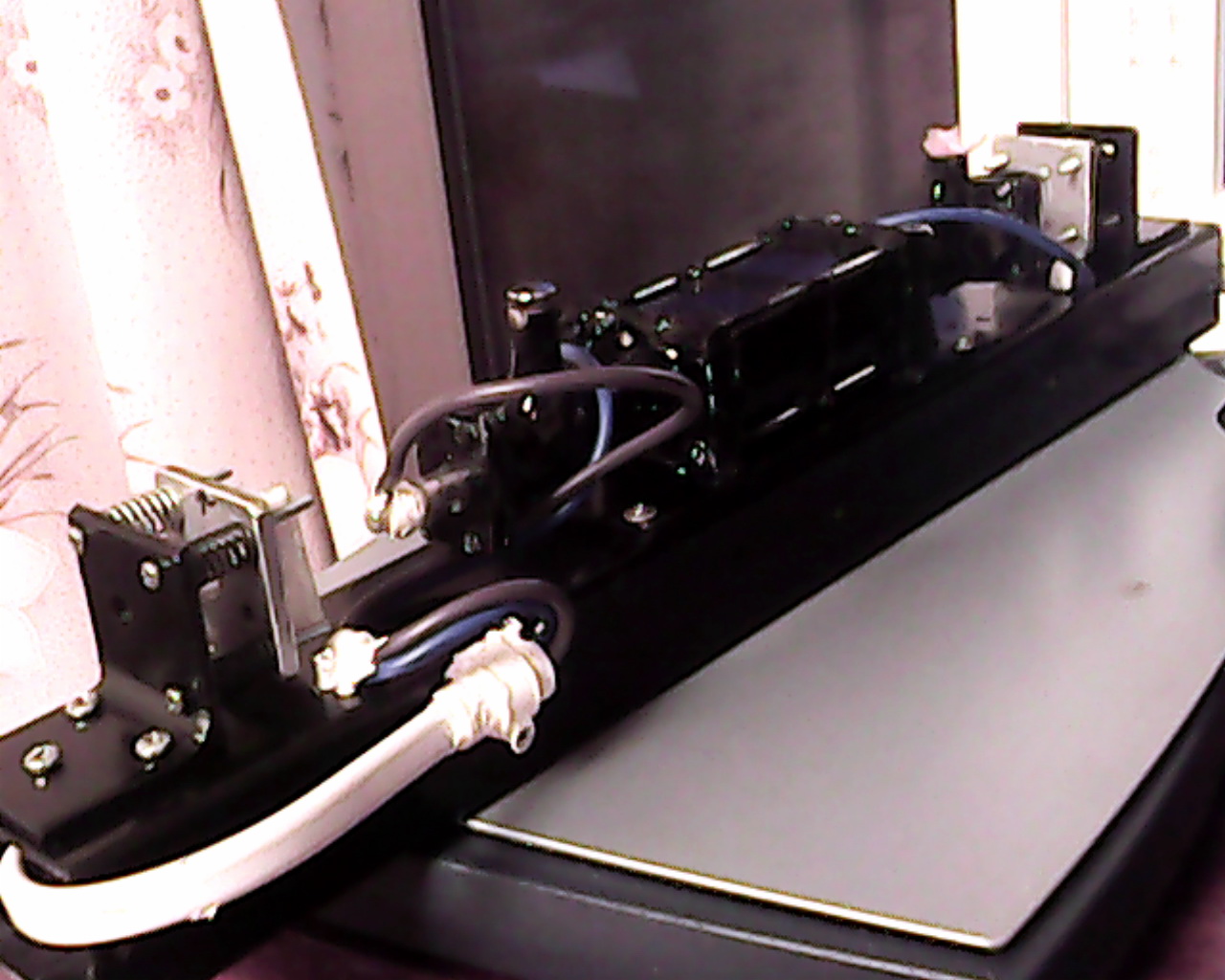

    Вот пока нашел такие капы, всего выйдет батарея на 900В 440мкФ. И вот такой видос пока у излучателя.


    Вложения:

    avrerum, 9 ноя 2012
    #1451
    suslox и silverray нравится это.
  12. nERV

    nERV Модератор Staff Member

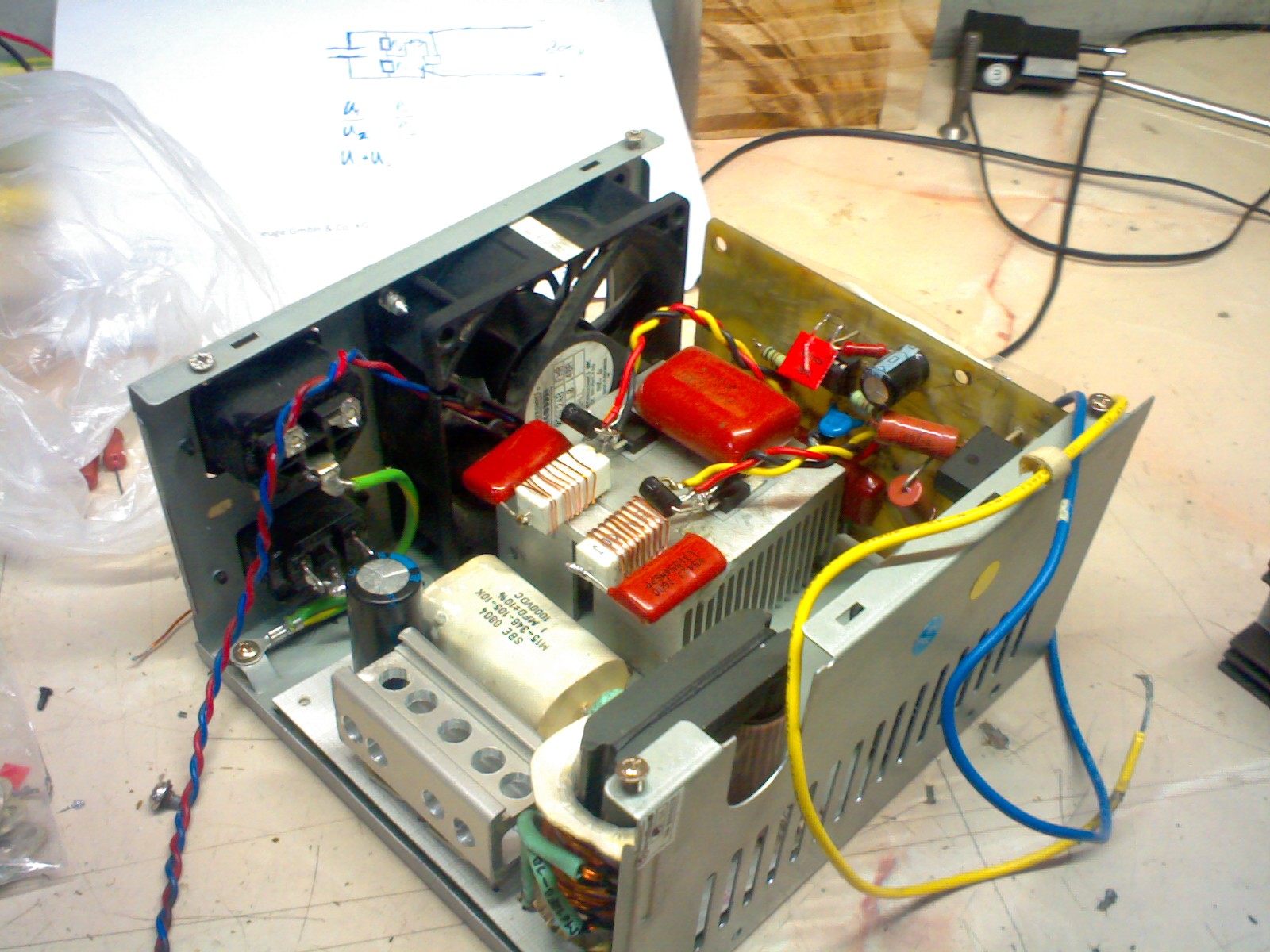

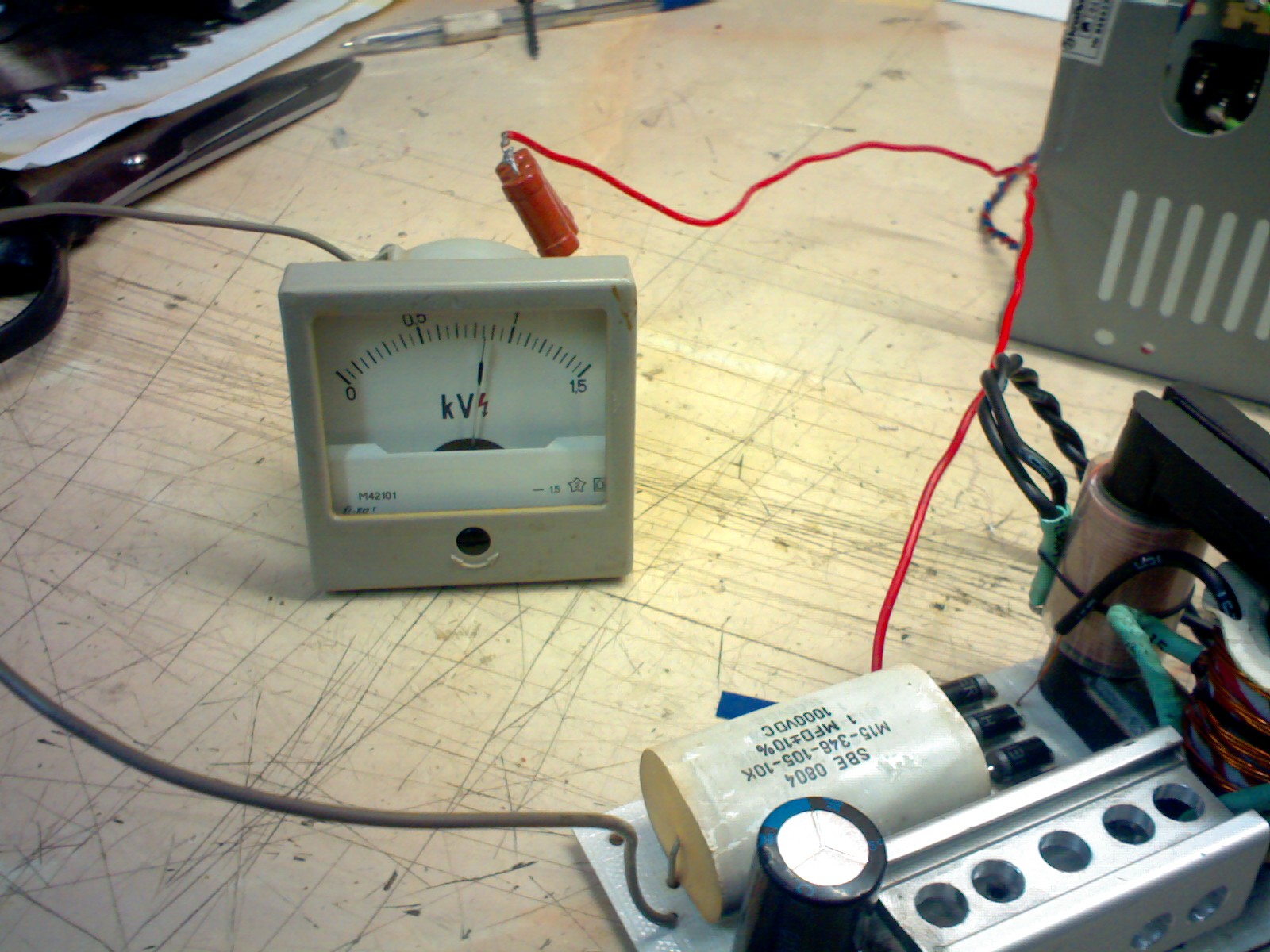

    Вот такую заряжалку далай, доволен будешь!
    2012-11-12-859.jpg 2012-11-12-860.jpg

    nERV, 12 ноя 2012
    #1452
    suslox и avrerum нравится это.
  13. avrerum

    avrerum Пользователь

    Классно и аккуратно сделано!!!

    avrerum, 12 ноя 2012
    #1453
  14. nERV

    nERV Модератор Staff Member

    Нифига, просто не видно. :D
    Не сопли, но до аккуратного ему далековато.

    nERV, 12 ноя 2012
    #1454
  15. avrerum

    avrerum Пользователь

    Ну чего-же,видно все прекрасно,все аккуратно "упаковано" в корпус комповского БП.Не в воздухе-ж и не на соплях)))

    avrerum, 13 ноя 2012
    #1455
  16. suslox

    suslox Пушистикс Staff Member

    Нерв просто скромничает! сделано отлично!!! я наверное для своих мини ламп никогда накачку не сделаю....

    suslox, 13 ноя 2012
    #1456
  17. avrerum

    avrerum Пользователь

    А что за лампы и что качать будут?

    avrerum, 13 ноя 2012
    #1457
  18. Shah

    Shah Пользователь

    офтоп:
    я вот тоже уже года 4 собираю, правда не совсем миниатюрный, но тоже без видимого успеха, детали есть, желания собирать нет

    Shah, 13 ноя 2012
    #1458
  19. avrerum

    avrerum Пользователь

    :Dтак а смысл было запчасти покупать?

    avrerum, 13 ноя 2012
    #1459
  20. Shah

    Shah Пользователь

    смысл? разве я что-то про него гойворил? тем более что куплен только АЭ, все остальное бартером получено...

    Shah, 13 ноя 2012
    #1460
