Лазер на неодимовом стекле/гранате/рубине

Разговор, вообще-то, шел про тиратрон. И именно в поджигной цепи. И если Вы говорили не про "тиристор на поджиге????" -- то не совсем понятно, к чему вообще относится Ваша реплика, и зачем она вообще нужна в данном обсуждении. По-моему, так.



А что вам не нравиться поджиг тиристором и перевод лампы в режим дежурной дуги, тиристор типа Т161 и понеслись с песнями



Но всеж твой пост злобно звучал, как обвинение.



Не проявляй паранойи .
ПМСМ, Нерв не слишком удачно сформулировал мысль о том, что никто особо не старается придумать что-то свое в лазерных питальниках. Хотя, на мой взгляд, здесь как никогда справедлива формула: "Лучшее -- враг хорошего"



Проще? Ну-ну Зачастую простота может быть лишь кажущейся, а выигрыш -- сомнительным.
Что может быть проще тиратрона или тригатрона? Не зря уже столько лет эти схемы применяют.



с этим согласен..
но ИМХО проще пускать разрядник формирователем из тиристора и аналога однопереходного-питать это дело из "анодной" обмотки(вольт 300) - все равно придется формировать импульсы для разрядника(коротенькие от полукиловольта) а из ВИ1 такого не выжмешь так просто повышалкой.
(предложил как вариант для "сквозняка")

но там даже не 2-3кВ.. и не надо говорить про последовательное соединение ..испортите карму..
а мотать 80 витков транса..кто видел скажет о такой затее.
у тиристоров есть такая штука, как "ток удержания" - без спец.мер заставить его работать в блоке поджига на частоте более 10-20 Гц неполучится..
-это два;
можно использовать в "наружном" поджиге с трансами с К от 100 - но..внешний поджиг-полная глупость.
ЗЫ
месяц назад выкладывал простенькую схемку ИП для зарядки кондеров--чет "новое" не вызвало ажитации...

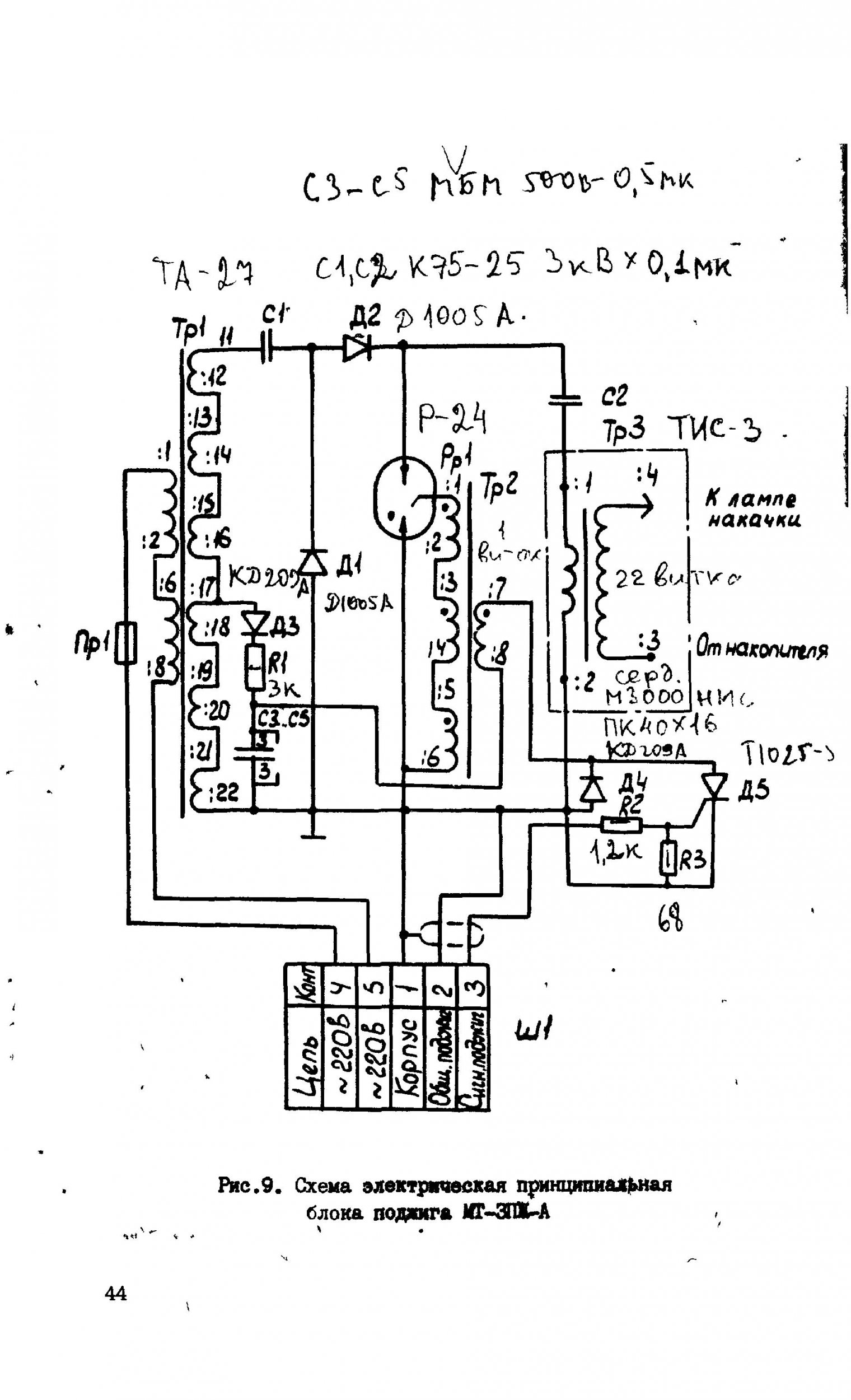

Вообще по паспорту запускающие импульсы для Р-24 -- от 15кВ в режиме I.
Вот и получается -- трехступенчатая конструкция: формирователь для тиристора --> формирователь для разрядника --> формирователь для ТИСа. И все это надо питать чем-то. Ужоснах .
В то время как тиратрон можно запустить и импульсом в 150-200В, где, возможно, и промежуточный ключ не так нужен будет -- достаточно одного мелкого транса на колечке. Хотя надо смотреть, какая там длительность фронта будет.



Конкретно Р-24 я запускал спокойно трансиком + станд, импульс от "Кванта" (160В(амп.) с кондера 1мкф)-работает в станке до сих пор.
- поетому и писал про упрощение схемы.
Трансик был на колечке и не более сотни витков.подбирал по наличию искры в запускающем промежутке.

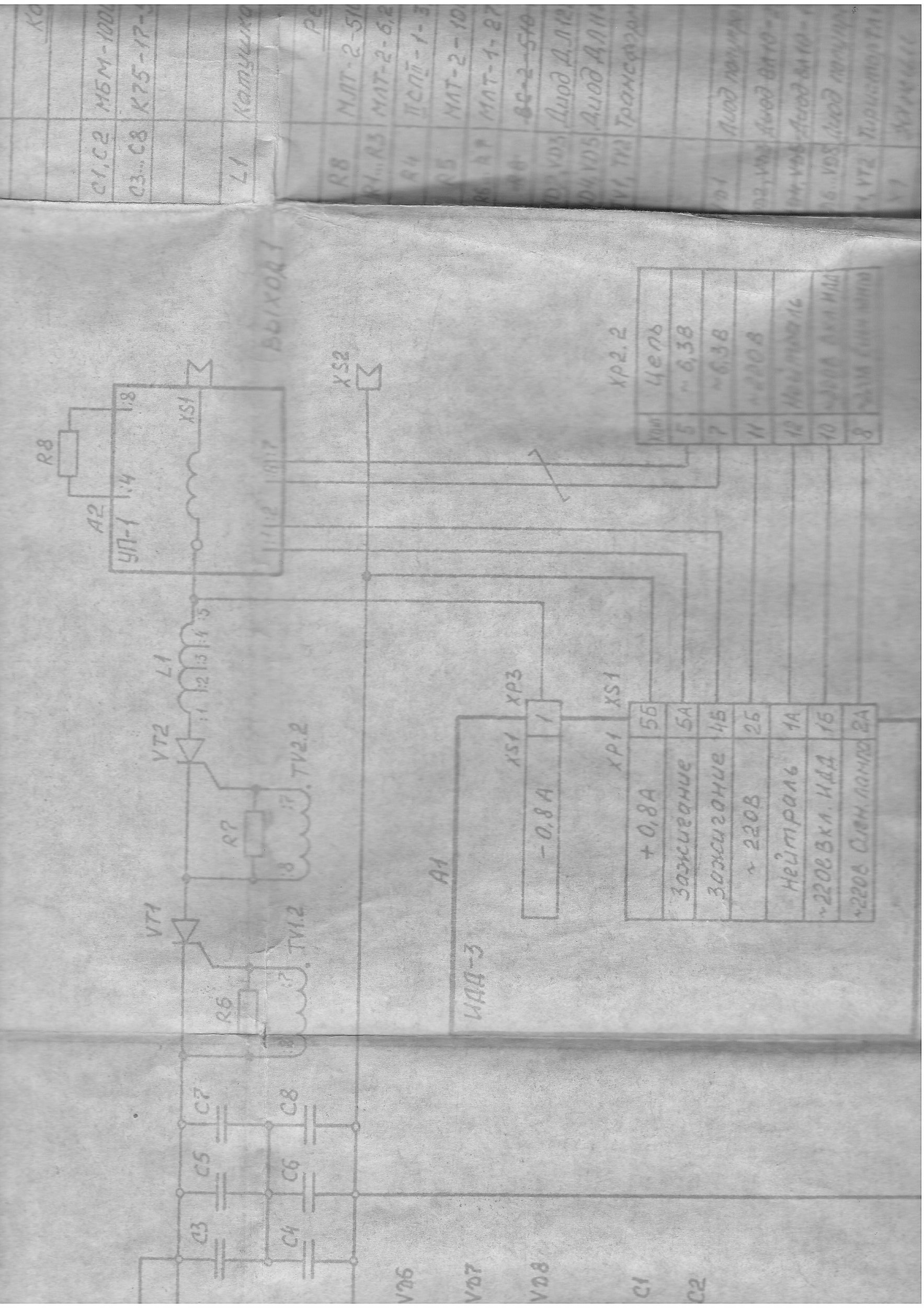

Вот для примера схема поджига и разрядного контура из БП YAGа, разрядник Р21



написал номиналы..



Решил тоже сделать лазер с ВРМБ .

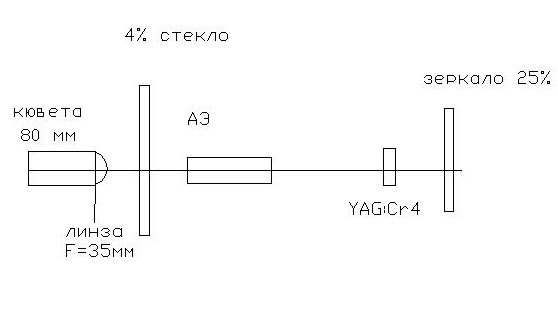

на рисунке схема. квантрон из лазера ИЛТИ207 с диффузным отражателем в квантроне. диаметр АЭ 8мм длина 90мм.
4% стекляшку добавил для развития затравочной моды. несмотря на то что в кювете с ацетоном наблюдается пробой ( случайным образом ) нет развития нелинейного эффекта. Хотя вроде если пробой есть то уж энергии для ВРМБ должно хватать. Пробовал и с диафрагмой 3мм на квантроне и без диафрагмы . Чего в этом лазере может не хватать или что я делаю не так?



- сколько раз направлял излучение в ацетон - получал только пожар!
ИМХО - в схеме нет поляризатора и переднего зеркала (для работы затвора)..
да и квантрон слабоват.
затвор по-ходу здесь вообще неработает - генерация идет только от торцов(случайным образом)..
и что есть там сзади зеркало-что его нет(и почему оно 25%?)..-просто отражает вторую половину автогенерации.
....а улучшение качества луча даст возможность использовать длиннофокусную линзу..
А вообще ЭТО для чего?



Стеклобойка.
1.Переднее зеркало - 25% ( я ошибся на рисунке на самом деле оно 50%)
2. Поляризатор то зачем???
3.Затвор работает, но лазер с ВРМБ зеркалом болжен работать и без затвора.
4. от торцов генерации нет ибо просветлены. Генерация ( затравочная мода образуеися при отражении от 4% и 50% зеркал.
5. Сзади зеркало и есть кювета с ацетоном - ВРМБ зеракло.
6. квантрон неможет быть слабоват ибо в ацетоне пробой!!!!



и с чего это параллелипипед с линзой должен превратиться в зеркало?
P.S. наверное я совсем тупой..научите!

А вообще ЭТО для чего?



Э-э-э-э Кгм...
Так сказать цилиндр будучи в проекции кажется прямоугольником, но никак не параллепипедом, впрочем на суть эффекта геометрическая форма не влияет. Так вот эффект обращения волнового фронта возникает в разных нелинейных средах, и среди них - ацетон. Здесь на этой конференции участник Apofis расказывал о своем лазере с ВРМБ зеркалом, там и ссылки на литературу есть, если не лень поиском посмотрите , просто у меня под рукой ссылки нет.



ну:

А у Вас ЧО:

вообще разные вещи..
А вообще ЭТО для чего?



Во первых в твоей схеме выходное зеркало не нужно, затвор и будет служить в качестве выходного зеркала, пластинка 4% здесь лишняя, линзу менисковую наоборот переверни. Затвор, квантрон и менисковая линза будут затравочным генератором, а потом ВРМБ ставь, затвор нужно пробовать ставить в разных положениях, чтобы найти оптимум и нужно энергию накачки менять
