Лазер на неодимовом стекле/гранате/рубине

ОК! Пошел спать ! Всем спокойной ночи !



Сплошное расстройство. Опасения, что не включали воду, подтвердились. Лампа кривая, поплавилась,кристалл развалился при выемке,отражатель какой-то мутный молочного цвета.

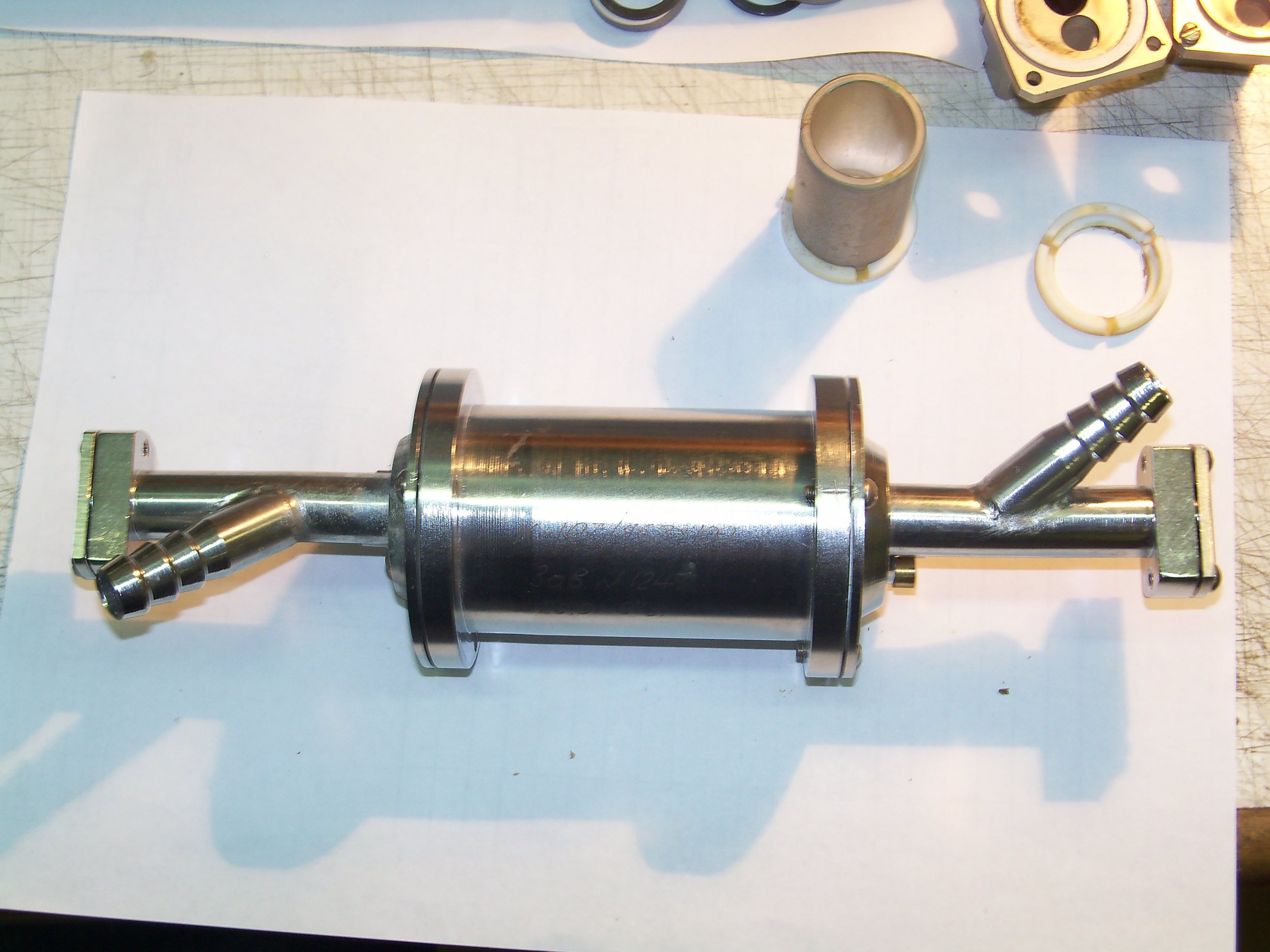

Зашел к начальнику, а у него на шкафу стоит квантрон К-107. Забрал. Обещал еще один.



Именно К107 или ОСВЕТИТЕЛЬ (ТД2 что-то там) ? Корпуса у них вроде одинаковые.



Я тоже так считал, пока меня КилоДжоуль не просветил
ОСВЕТИТЕЛЬ -- это квантрон с ортоалюминатом, а не гранатом. Как следствие, чуть другая длина волны и худший КПД.
Подробнее здесь: http://www.btcp-crystal.com/ru/production/quantrons/



Народ,фотки чуть позже, много работы . На квантроне : к-107/Я6.3х100



Это к alaser'у

А можно фото кусков кристалла при естественном и люминесцентном освещении?

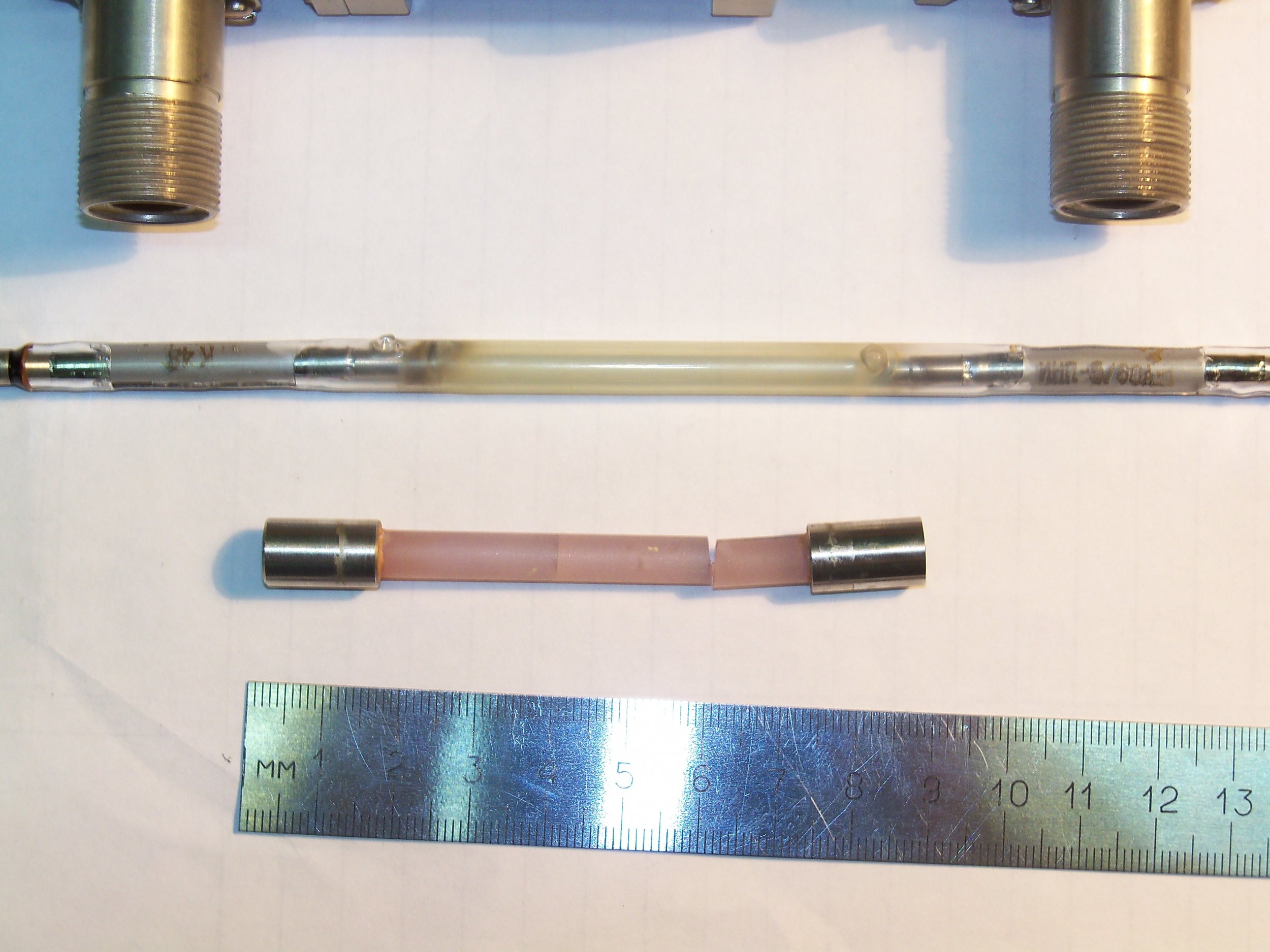

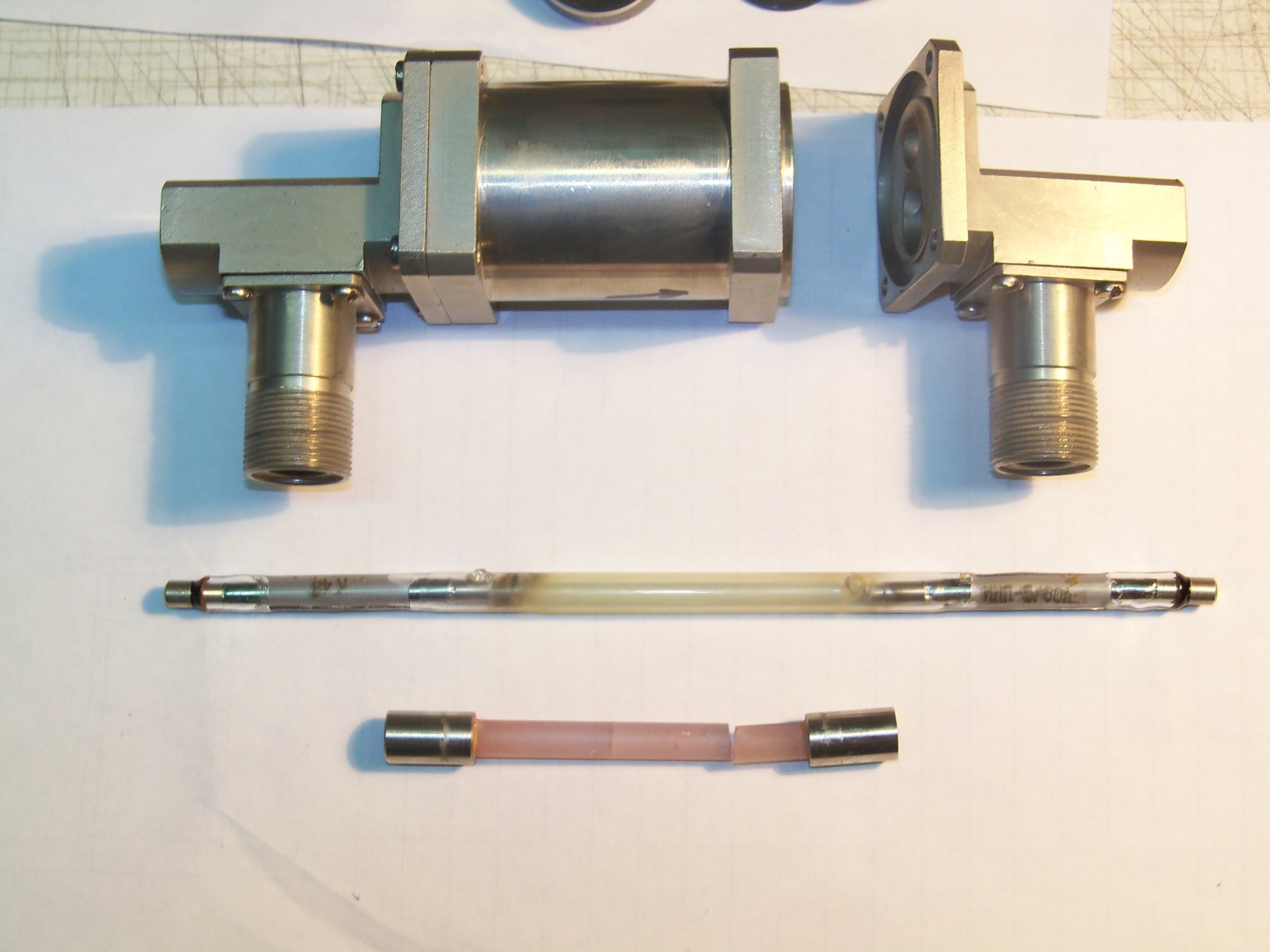

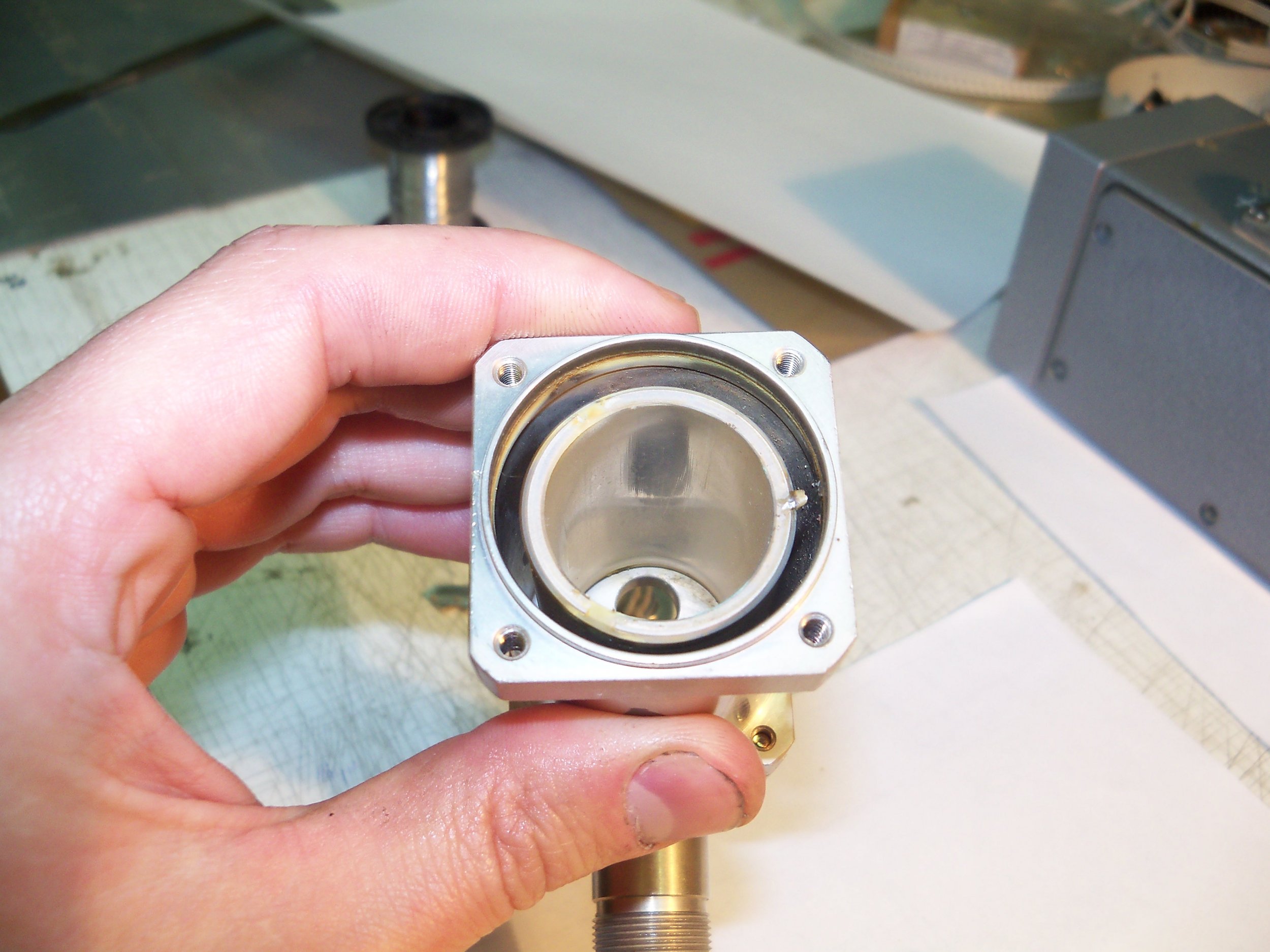

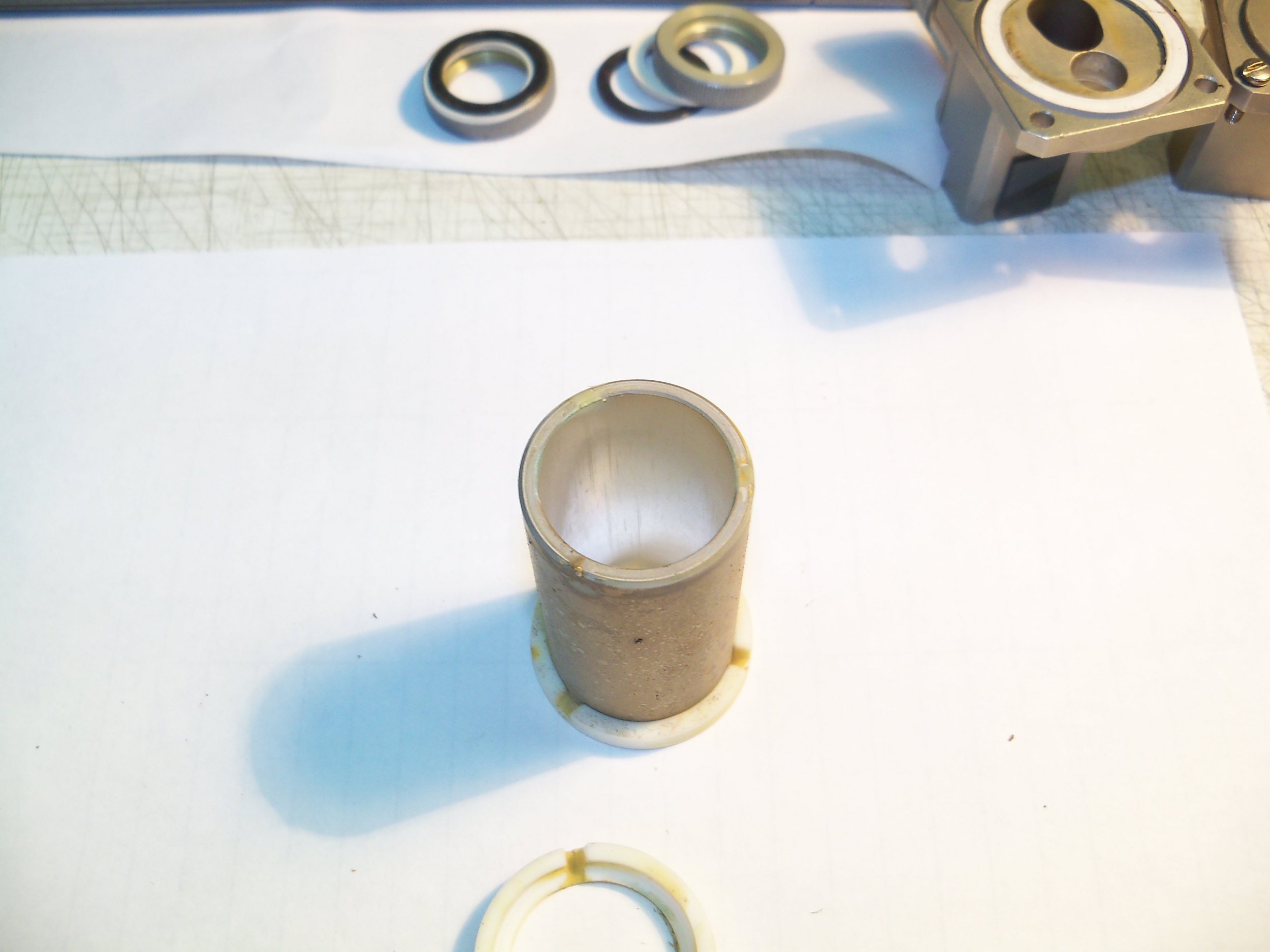

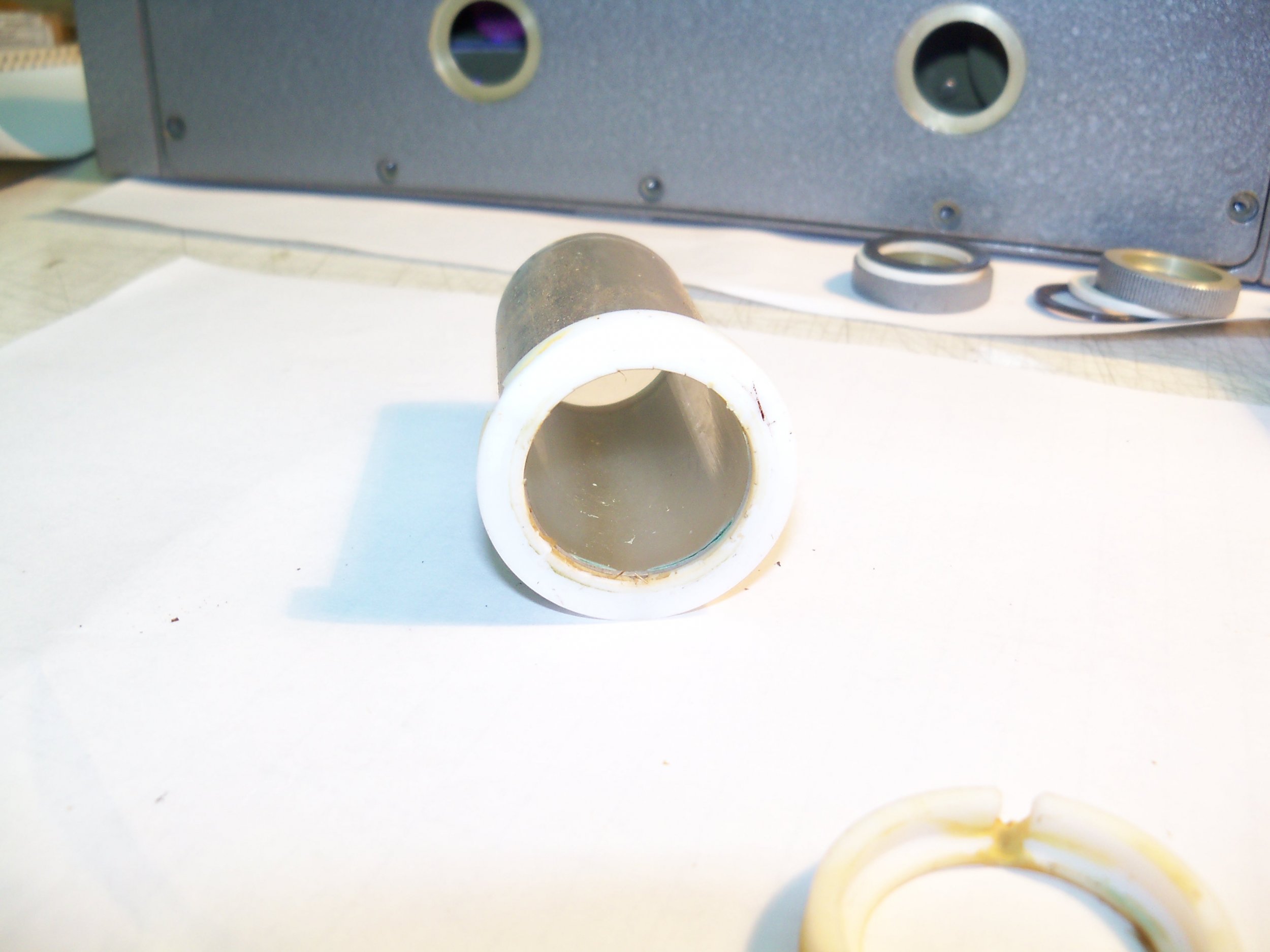

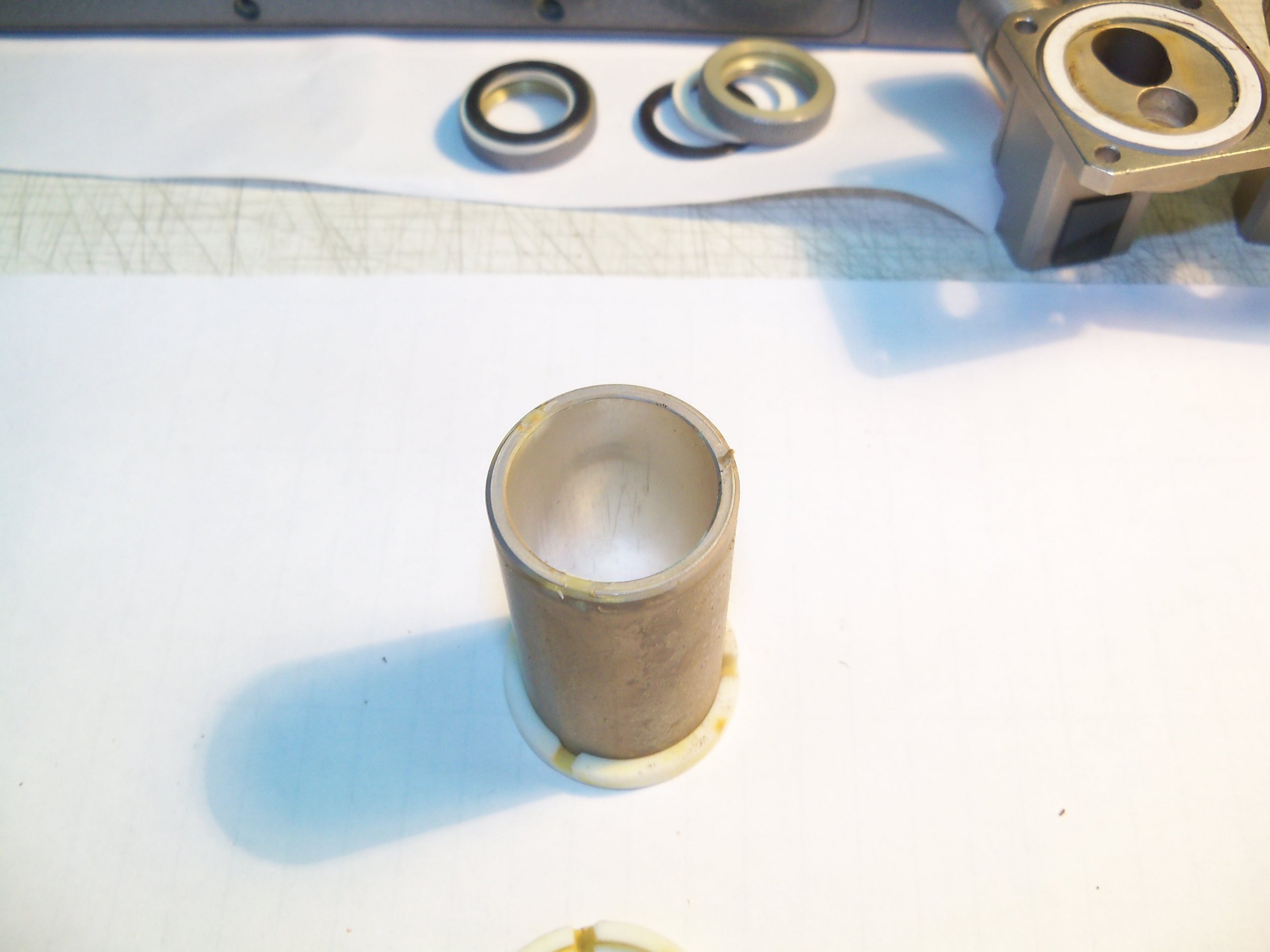

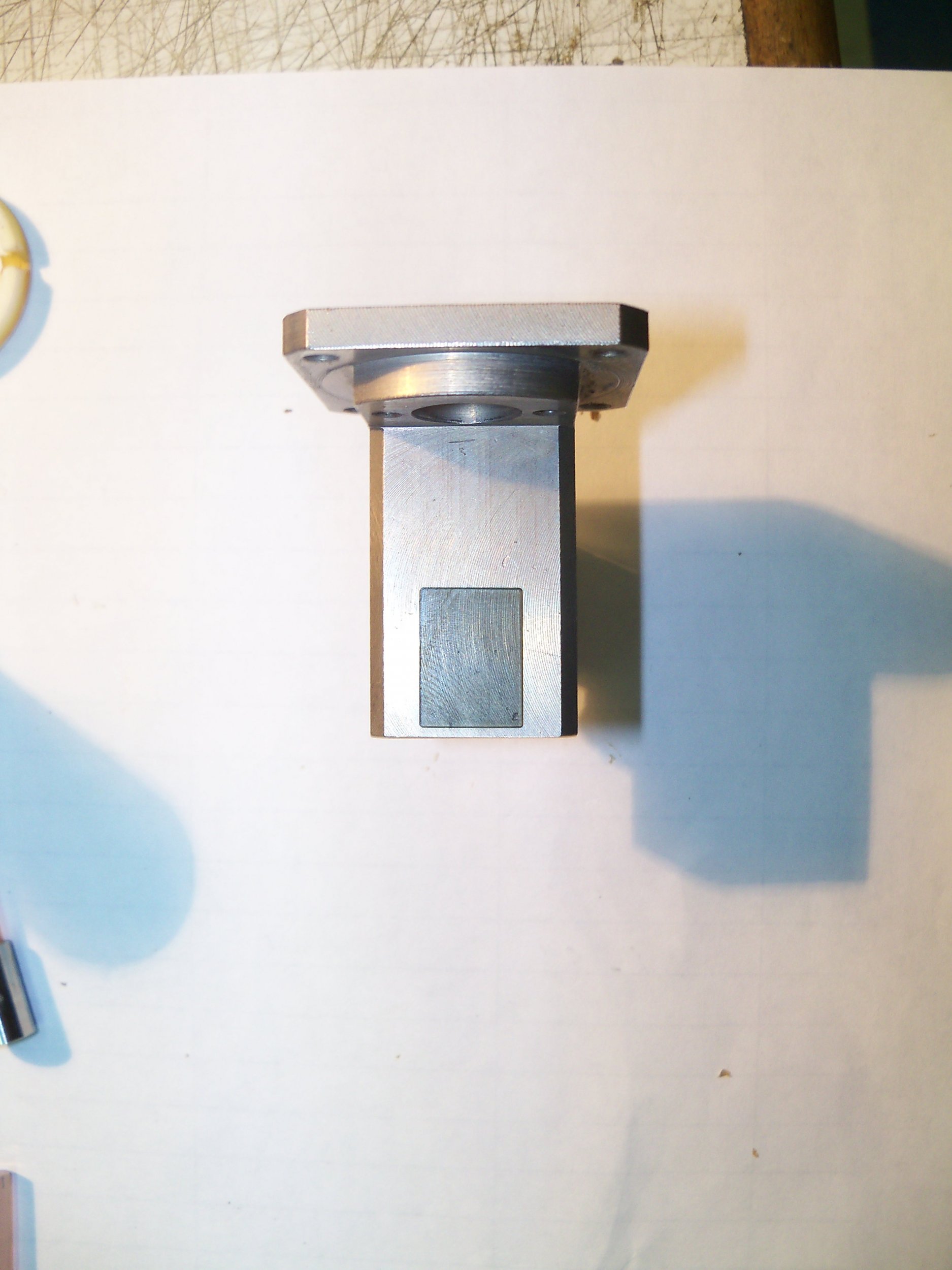

Вот фото. Интересно,что вода омывает отражатель и снаружи. Видны специальные каналы во фторопластвых шайбах. К сожалению оставил пальчики на стеклышке на последнем фото.
Наверное,это плохо.
АЭ имеет размеры 6.3х70 без учета металлических гильз.



Отражатель вроде жив. Фото при естественном освещении это от лампы накаливания? просто уже на улице темновато. А потом со вспышкой?
Кручу обломок перед монитором ЖК на белом фоне. Цвет не меняется.Сиреневый,как и написано вFAQ. В отличие от АЭ,который в К-107. Там меняется от белого до розового.
Шеф обещал посмотреть, где-то еще есть ГУС с 4-мя ИФП-800.
Рассказывал, что с 3-мя каскадами усиления получали ЛИ длинной 1 метр и прожигали советские рубли.(система была с модуляцией добротности)



Спасибо за фото. Интересный отражатель, не моноблочный. Нерву наверняка понравится .
Отпечатки, конечно, лучше не оставлять. Вроде как лучше смывать ацетоном ХЧ, но это пусть сначала спецы скажут веское слово
Вот по АЭ я в тупике -- есть у меня похожий стержень. Возможно, это гранат. На рубин что-то не сильно похоже -- по крайней мере, у тех, что у меня, цвет более чистый и с сиреневым оттенком. И торцы, которые вклеиваются во втулки, прозрачные.
А если его взять в руки, он холодный и субъективно тяжелый, или нет?
Просто стеклянный АЭ с неодимом при солнечном свете или при лампе накаливания розовато-лиловый, при люминесцентном -- зеленоватый. Или наоборот
Поздравляю с приобретением К107



В комнате лампы ЛБ-40.Смотрю на них через обломок. Никакой зеленоватости. От лампы накаливания, да, розовато-лиловый. Но как словами выразить радугу?
Кристалл не холодный, и не слишком тяжелый. Это точно не стекло.



Тогда, возможно, это как раз ортоалюминат с неодимом, который стоит в Осветителе ТД2

Пусть свое веское слово скажут спецы. Вадим, ты где?



да рубин это. - тем более битый - незачем заморачиваться.
отражатель говорит о том, что квантрон расчитан на моноимпульсную(редкоимпульсную) работу.
- в такого типа отражателях оч. плохое обтекание лампы, как следствие возможна работа только в режиме единичных импульсов 1-3Гц.
смахУет на квантрон от установки прошивки отверстий(типа в часовых камнях, керамике, ситалле)
смело ставь YAG, ширпотребную лампу..и в путь.
если дашь размеры, можно попробовать подобрать отражатель моноблочный туда.



а как выглядит моноблочный отражатель ? в чем его отличие от этого?



Моноблочный -- это сплошной цилиндрический или эллиптический кварцевый блок с соосными отверстиям -- одно для лампы, второе для АЭ. Боковая поверхность и торцы покрыты отражающим слоем. Сам блок либо прозрачный, либо желтый. М.б., есть и другие, но сам не видел.



А вода куда подается?



Вода (а точнее, раствор некоей соли типа хромата калия) подается через штуцеры в полости между лампой/АЭ и стенками отражателя. Штуцеры м.б. как с разных сторон квантрона, так и с одной. Как правило, область лампы вблизи электродов всегда омывается охлаждающей жидкостью. Если не ошибаюсь, сам отражатель тоже может омываться через полости между стенкой кожуха и стеклоблоком.



Я пока не планировал частотные режимы для этого лазера. Это сразу проблемы с источником заряда емкостей. 1 Гц для моей задачи вполне достаточно. Спасибо alaser'у за внимание к проблеме, но пока актуальнее, где найти YAG нужных размеров. А втулки самому надо вклеивать или можно достать уже со втулками?
В корпусе видны следы от воды. Значит охлаждение было, но может быть расход воды был недостаточным, на лампе есть трещина.Вероятно, гидроудар от лампы мог разрушить АЭ.
