Лазер на неодимовом стекле/гранате/рубине

Тема в разделе 'Основной раздел', создана пользователем nERV, 22 ноя 2008.

  1. laser_freak

    laser_freak Новичок

    Сообщения:
    572
    Симпатии:
    1
    Баллы:
    0
    разве для стекол линза актуальна? по моему для стекол зависимость показателя переломления от нагрева сильно ниже чем у кристаллов
    насчет слабой энергии и большей частоты, дело в том что есть пороги накачки у активных элементов, то есть он может вообще не генерить если его кормить малой энергией и часто
    проще купить АЭ меньшего размера и другого допирования, хотя зависит от бюджета

  2. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50

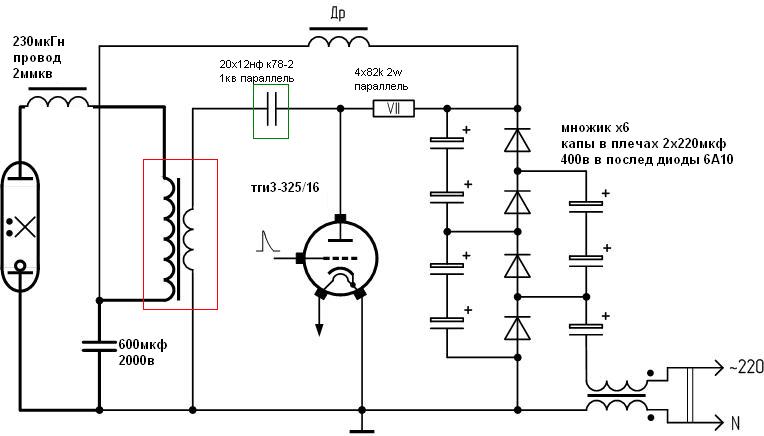

    по просьбам трудящихся выкладываю схему своего бп. большей частью роазработан товарищем ULTRA.
    красным обведен транс поджига. выполнен на феррите из отклоняющей системы монитора синкмастер-ТРИ-ЭН-е. первичка 2 витка 4ммкв, вторичка 50витков 2ммкв. все залито эмоксидкой вод вакуумом. изоляция сердечника - фторопласт.
    Умножитель простейший, однополупериодный. на рисунке х4, у меня х6.сделаны отводы с каждой ступени, что позволяет менять напругу.
    кап поджига спаян из 20ти штук к78-2 в параллель и залит в параллелепипедик из эпоксидки. мне так нравится. отмечен зеленым.
    схемку управления тиратроном нарисую попозжее.


    Вложения:

    • INPpower.jpg
      Размер файла:
      37,7 КБ
      Просмотров:
      937
  3. HL2EP2

    HL2EP2 Новичок

    Сообщения:
    46
    Симпатии:
    0
    Баллы:
    0
    спс за бп но осталась пара вопросов
    1. для каких ламп расчитан данный бп(для всех инп подойдет или тока для каких-то определенных моделей?)
    и
    2. как расчитываеться энергия(в джоулях) которая подаеться на лампу?
    и какой номинал у Др?

  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    супер!спасибо!

    HL2EP2, вопрос 2 - энергия накачки зависит от накопительного кондера ...E = (C*U^2)/2 все в единицах СИ :)

    нерв такой еще вопрос: "кап поджига спаян из 20ти штук к78-2 в параллель и залит в параллелепипедик из эпоксидки. мне так нравится. отмечен зеленым." - почему именно столько кондеров?можно ли применить меньшее кол-во на большую емкость?

  5. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    Начнем по порядку:
    2 HL2EP2 - данный бп использовался для 1шт ИНП3-7/120. Номинал у др - в районе генри-двух. подбираем опытным путем, чтоб не горела дуга в лампе после пыха.
    как написано выше - энергия = ЦЭ*У квадрат пополам. НО емкость батареи боевой, индуктивность дросселя (который 230мкгн) и габариты лампы жестко связаны формулой, приведенной где-то в этой теме. Если все рассчитать правильно, то в лампе осядет большая часть энергии за первую полуволну. Иначе получим длительный апериодический колебательный процесс процесс.
    Так что ищем, читаем, считаем. Маткад вам в помощь.

    2 Суслик - да можно и другой кап поставить. я пробовал бамагу 1мкф 1.6кв - работает, но как-то не так, как хотелось. с к-78 лучший результат с наименьшим напряжением. В планах вообще заюзать КВИшки в сумме 7нф 10кв. смотри по энергии. в районе 0.1-0.3 дж должно хватить для мелких ламп.

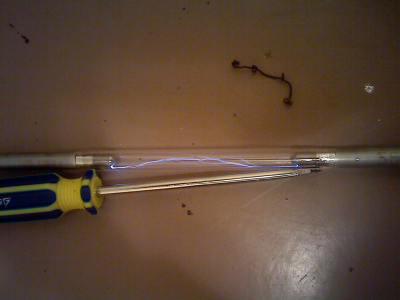

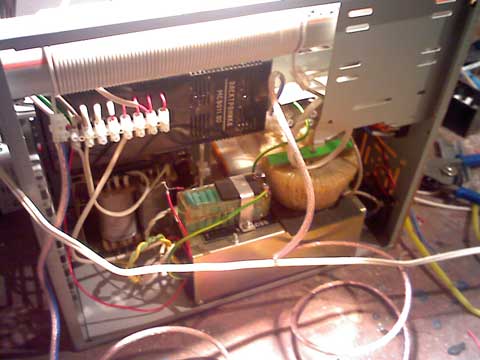

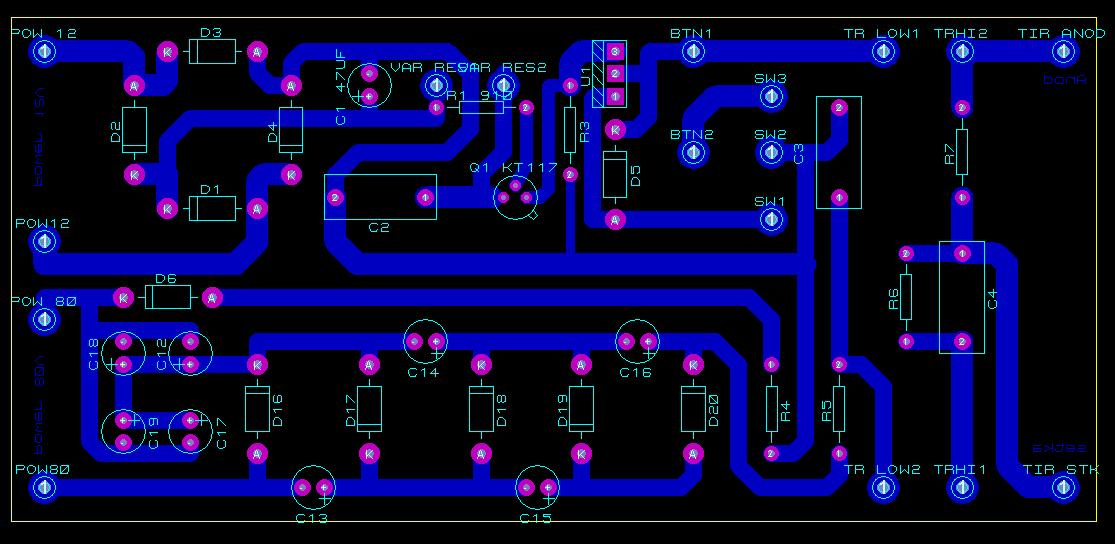

    по схеме: входы переменки 12 и 80 вольт (pow12. pow 80) слева.
    все диоды 1N4007 кроме D5, он 6А10.
    Тиристор U1 - ВТ151-800.
    капы С2-4 пленка 630В 100нф, остальные 22мкф 250в.
    R1,6,7 не помню :) R4-5 20ком 2 ватта.
    TRLOW цепляется к трансу на феррите от ТДКС 40витков проводом 0.6
    TRHI ко второй обмотке транса 120витков провода 0.3
    TIR ANOD ....
    TIR STK - к сетке тиратрона.
    VAR RES - к переменному резюку 100к + в послед к нему надо поставить 5-50к резюки для ограничения минимальной частоты сверху.
    BTN 1/2 - к кнопке
    SW1-3 - к переключателю. замыкает либо 2+1 либо 2+3
    параллельно С3 поставить резюк 100к


    Вложения:

    • index.jpeg
      Размер файла:
      90,2 КБ
      Просмотров:
      994
    • index1.jpeg
      Размер файла:
      24,9 КБ
      Просмотров:
      993
    • index2.png
      Размер файла:
      213,1 КБ
      Просмотров:
      803
  6. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :oops: а где сама принципиалка?

  7. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    ее просто нет. полет фантазии. похожую схему выкладывал где-то Ultra. Я ее просто адаптировал под свои нужды
    Так в чем проблема?

  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    не ...я про схему управления тиратроном...разводка есть, а принципиалки нету :)

  9. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    так я про нее же и говорю.

  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    а может какнить на днях набросаешь? :oops:

  11. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50

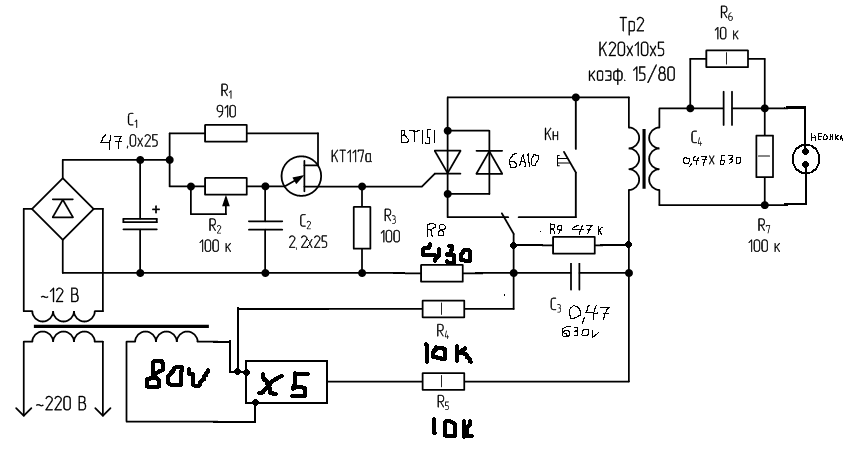

    лови. генератор импульсов по идее можно любой собрать.
    вместо неонки соответственно - тиратрон


    Вложения:

    • index.gif
      Размер файла:
      18,8 КБ
      Просмотров:
      949
  12. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ага...тут генератор импульсов, а также возможность однократного запуска?
    а просто тупо для однократного запуска кнопкой схемка есть?

  13. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    есть. называется "тупая кнопка" вместо тиратрона.

  14. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    но там же огромная энергия!!!мало того,что кнопка испарится,так еще и ипанет ток там,кто может и скорая не помочь((

  15. Shah

    Shah Пользователь

    Сообщения:
    454
    Симпатии:
    19
    Баллы:
    18
    Адрес:
    Сахалин
    хммм... а ниче что кнопки разные бывают? или ты предполагаешь микрик от мышы заюзать :lol: :lol: :lol:

  16. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :) ну чтонить маленькое...
    ждем ответа нерва :)

  17. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    С какого перепугу у нас 0.3дж стало огромной энергией? Не путаем кап поджига с боевым!
    Где-то прикидывали, ток порядка 50ампер при напруге в пару киловольт.
    А впрочем решать вам. Своя голова есть.
    2 Сус - на схеме, которую давал Ультра все подробно нарисовано. Лучше сложно придумать, и с тиратроном, как ты и хотел.

  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    но в схеме ультры тиратрон кнопкой тупо запускается...думаешь так и сделать?

  19. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Суслик! Сделай хоть как-нибудь уже!
    Ну ясен пень что сначала ты соберешь квантрон, потом вручную скомутируешь кап поджига на транс и проверишь устраивает тебя или нет. не устраивает? добавляешь тиратрон! Не устраивает? добавляешь ему генератор. Все последовательно делается.
    Nerv тебе уже больше года одно и тоже твердит... Давай, пора собирать уже!!

  20. Случайность

    Случайность Пользователь

    Сообщения:
    661
    Симпатии:
    10
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Великий Новгород
    угу, вот и мне же сам тиратроны переслал ради этого дела, имено в БП этот самый
