    там у квант-15 насколько я помню увеличение не очень большое.

    модулятор выкину для увеличения мощности в режиме свободной генерации, только для этого режима надо будет КТР поискать хорошенько.
    у людей КПД КТР 10% выходит. Тут такая зверюга в сборе http://www.wdjensen123.com/Holography/SSY1web.htm
    на ebay полно запчастей к нему продается. Частота большая не нужна, 0,1Гц более чем достаточно, можно и лампу помощнее поставить вместо родной.

  2. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа

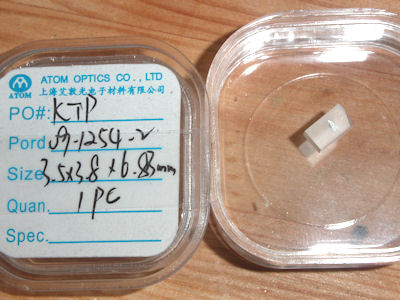

    гляньте на этот КТР
    с него реально что-нибудь получить вместе с ssy-1?
    что еще для него нужно?
    он похоже без зеркал на торцах? придется самому ставить зеркала?
    [attachment=2:1c9b9i5y]ktp.jpg[/attachment:1c9b9i5y]
    [attachment=1:1c9b9i5y]ktpcloseup.jpg[/attachment:1c9b9i5y]
    [attachment=0:1c9b9i5y]ktpcloseup3.jpg[/attachment:1c9b9i5y]


    Вложения:

    • ktp.jpg
      Размер файла:
      39,4 КБ
      Просмотров:
      778
    • ktpcloseup.jpg
      Размер файла:
      14,8 КБ
      Просмотров:
      751
    • ktpcloseup3.jpg
      Размер файла:
      14 КБ
      Просмотров:
      713
  3. мирон

    мирон Пользователь

    Сообщения:
    794
    Симпатии:
    43
    Баллы:
    28
    Прежде всего нужно иметь чёткое понимание того, чего же хочется в итоге.
    Как я понимаю, хочется II-ой гармоники, т.е. зелёного света. В принципе KTP - это очень хороший кристалл для решения такой задачи, им широко пользуются.
    НО!: сказать определённо, что Ваш кокретный образец для этого подходит именно для Вашего лазера, лишь взглянув на приложенные фотографии В ПРИНЦИПЕ НЕВОЗМОЖНО.
    1. Нет никакой информации о том, как сориентирована оптическая ось относительно граней кристалла. Возможно, это написано на бирке, прилагаемой к образцу;
    2. Вы кристалл сфотографировали, самое информативное фото - то, что среднее из 3-х. Но даже по нему нельзя судить, прополироавны ли рабочие торцы. IMHO, разумеется, но по картинке складывается впечатление, что все поверхности - шлифованные;
    3. проверялся ли кристалл на монодоменность?

    Только ответив на эти, пока простейшие, вопросы, можно будет двигаться дальше. Например, расуждать о том, какую схему ГВГ (внутрирезонаторную или внешнюю) выбрать, какой режим генерации должен быть у лазера и какие наносить покрытия на торцы.
    Вообще то, очень бы хорошо взять учебник по нелинейной оптике и прочесть про ГВГ. Множество вопросов отпадут сами собой.

  4. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа
    причем хочется получить 532нм при свободной генерации ранее описанного твердотела ssy-1, у которого на выходе 1Дж@1064нм в не резанатора.

    все что есть - эти три фотки, никакой более подробной информации про него узнать не удастся.
    А что значит скошенный угол и пометка маркером на торце? Говорят они указывают какую-то ориентацию?

    торцы явно не прополироавны, просто сравнил с фотками других кристаллов. Вообще возможно самостоятельно в домашних условиях придать ему рабочий вид (отполировать)?

    А какие книжки посоветуете по прикладной нелинейной оптике? В тех что смотрел теории полно, а практических иллюстраций маловато.

  5. мирон

    мирон Пользователь

    Сообщения:
    794
    Симпатии:
    43
    Баллы:
    28
    > причем хочется получить 532нм при свободной генерации ранее описанного твердотела ssy-1, у которого на выходе 1Дж@1064нм в не резанатора.

    Ну почему, почему в режиме свободной генерации? Не понимаю.

    > все что есть - эти три фотки, никакой более подробной информации про него узнать не удастся.
    > А что значит скошенный угол и пометка маркером на торце? Говорят они указывают какую-то ориентацию?

    Скорее всего, Вы правы. Что-то это означает. Но что - это могут сказать только те "китайские таварисчи", которые его вырастли/ вырезали.

    > торцы явно не прополироавны, просто сравнил с фотками других кристаллов. Вообще возможно самостоятельно в домашних условиях придать ему рабочий вид (отполировать)?

    Если Вы не оптик-шлифовщик VI разряда, то лучше не браться. Ничего не получится. Или, вернее, получится при должной настойчивости, лет так через 5. Совет - не заморачивайтесь с полировкой кристаллов в домашних условиях. IMHO, проще заняться выращиванием кристаллов дома. Один псих с Балкан (то ли серб, то ли хорват) вырастил таки дома KDP и продемострировал удвоение частоты! Пробегало где-то в форумах.

    > А какие книжки посоветуете по прикладной нелинейной оптике? В тех что смотрел теории полно, а практических иллюстраций маловато.

    Берите любого Ярива, Шена, Тарасова (Прикладная нелинейная оптика)

  6. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа
    Ну что-то мне подсказывает, что в ssy-1 на пассивном затворе очень большие потери. Естественно для начала попробую с ним, потом вытащу, а вот назад, не уверен, что смогу поставить правильно.
    У многих на одном из торцов нарисовано карандашом что-то типа |\|. Вроде как показывает ориентацию оси кристалла? А как ее еще узнать-то по другому? В книжках наверно об этом не пишут?
    ладно, ну а с неотполированного что-то можно получить?
    похоже это полуфабрикат выращенный китайцами?

  7. ivasi

    ivasi Новичок

    Сообщения:
    125
    Симпатии:
    0
    Баллы:
    0
    Скошенный угол - это одна из граней большого кристала [​IMG], который порезали на более мелкие. Скорее всего это просто кусочек обрезка(отхода), которые предприимчивые китайцы режут на кусочки и продают. Тому потверждение - полное отсутствие спецификации кристалла. И даже если его отполировать, что как уже написали практически нереально, все равно ничего не получится, так как для преобразования нужен кристалл, вырезанный из большого под определенным углом (осью).

    На ебэе вообще 80% - это либо мусор, либо выбраковка, либо оптика под нестандартные длинны волн.

  8. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    а жизнь все лучше и лучше...

    [rutube:29daoku8]http://rutube.ru/tracks/2802324.html?v=b04115c51d285d62afc485c48cb454f3[/rutube:29daoku8]

    [rutube:29daoku8]http://rutube.ru/tracks/2802327.html?v=36d7aaa2223cdc29c6833c97dac83a42[/rutube:29daoku8]

  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    порадовало...а отдача отчего возникает?
    охлаждение активное водой?

  10. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    да водой. Видел на каком-то из буржуйских сайтов подобное, решил повторить.
    Выстрел в незакрепленную угольную таблетку.

    Кстати кто в куре - как осадить металл на стекло для получения зеркальной поверхности?

  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    реакция серебрянного зеркала :)

  12. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    Химичу уже. жертвой пала треснувшая стеклянная кастрюлька при прокаливании соды. Получил от жены...
    Купил нашатыря, глюкозы, крота вместо соды. серебро придется растворять в азотке. ляпис больше не продается.

  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ого...я помню с ляписом делал)

  14. rus888

    rus888 Пользователь

    Сообщения:
    46
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    По вопросу отдачи,таки да от лазера она есть только мизерная,если поставить на космический корабль,надо
    дооолго ждать пока он разгонится,а мишень отлетает от микровзрыва образованного от быстрого испарения слоя вещества и расширения газов

  15. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    Аллес... :(
    итоги таковы :
    минус стеклянная кастрюлька
    минус серебряная сережка
    минус 20г конц. азотки
    и так, по мелочи
    + надышался парами кислоты и получил люлей от жены...

    в общем них...я не получилось. Придется где-то искать нитрат серебра ХЧ или хотя бы ЧДА.

  16. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа
  17. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50

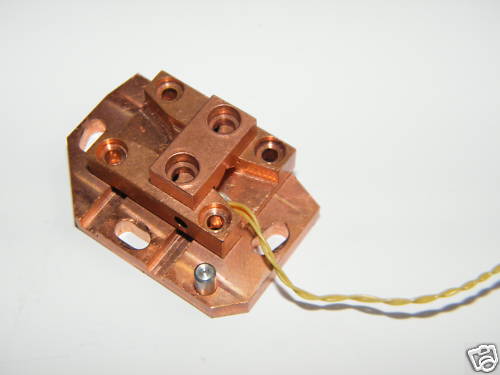

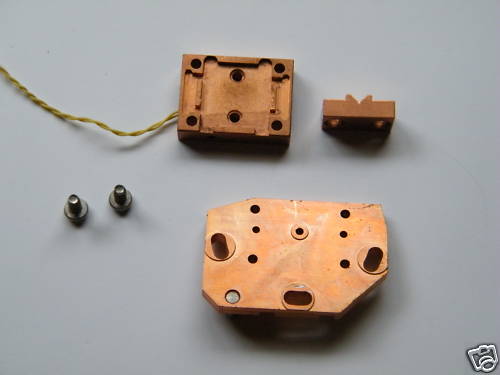

    вроде позволяет наклонять кристалл по Х. для отклонения по У нужна еще одна деталь, в которую все это вставляется.
    Думаю что быстрее и проще изготовить юстировку на родине.

  18. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа
    на родине дороговато выйдет наверно
    заводские вещи обычно дешевле выходят при производстве партиями

  19. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа
    начал почитывать книжки
    возник практический вопрос: насколько важна, именно для КТР, термостабилизация? Вроде, в книжке говорится, что для частоты импульсов меньше 10Гц ( а у меня не более 0,1Гц) для КТР можно ей пренебречь. Хотя тут есть на форуме товарищи, которые его стабилизировали на 75'С.
    Так что в итоге, нужна ли грелка кристаллику?
    Я уже присмотрел:


    Вложения:

  20. Cyber

    Cyber Пользователь

    Сообщения:
    120
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Уфа
    Гляньте на этот кристалл.
    [attachment=2:1bzw9s7r]DSCF3170_.jpg[/attachment:1bzw9s7r]
    [attachment=1:1bzw9s7r]DSCF3172_.jpg[/attachment:1bzw9s7r]
    [attachment=0:1bzw9s7r]DSCF3174_.jpg[/attachment:1bzw9s7r]
    Предлагают за $100 в держателе.
    4х4х5мм
    Стоит ли брать за такую цену для использования в SSY-1 с родным пассивным модулятором добротности? Не маловата ли длинна? Планирую использовать без дополнительной фокусировки ИК. Диаметр АЭ у SSY-1 как раз 4мм. Был бы КТР 7мм длиной взял бы не задумываясь.
    "It is 4x4x5mm long it has its own housing and Barium Sulfate reflector."
    Я так понял, желтая пленка это и есть отражатель сульфат бария? А для чего она там? или это просто защитная пленка от пыли?
    В паспорте я надеюсь указаны проверочные мощности, а не максимальные? И эффективность 34% не особо выдающееся?
    Остальные параметры не особо понятны, поясните кто знает?
    Этот держатель стандартный? может под него есть стандартные детали для крепления?
