Лазер на неодимовом стекле/гранате/рубине

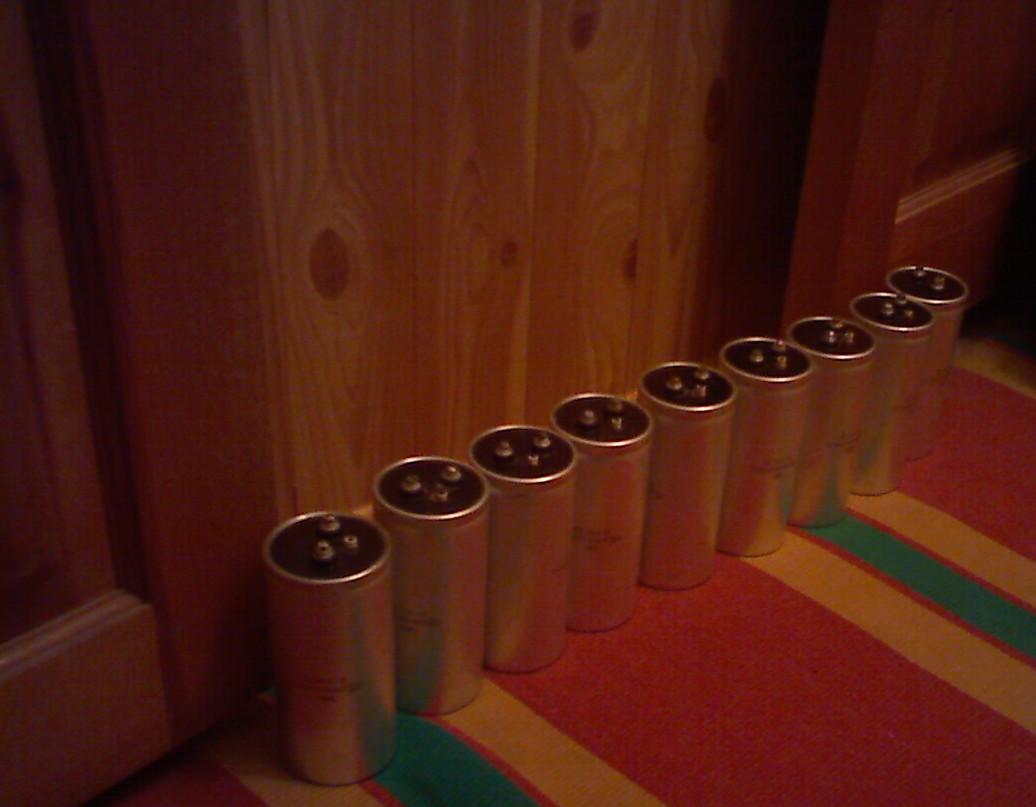

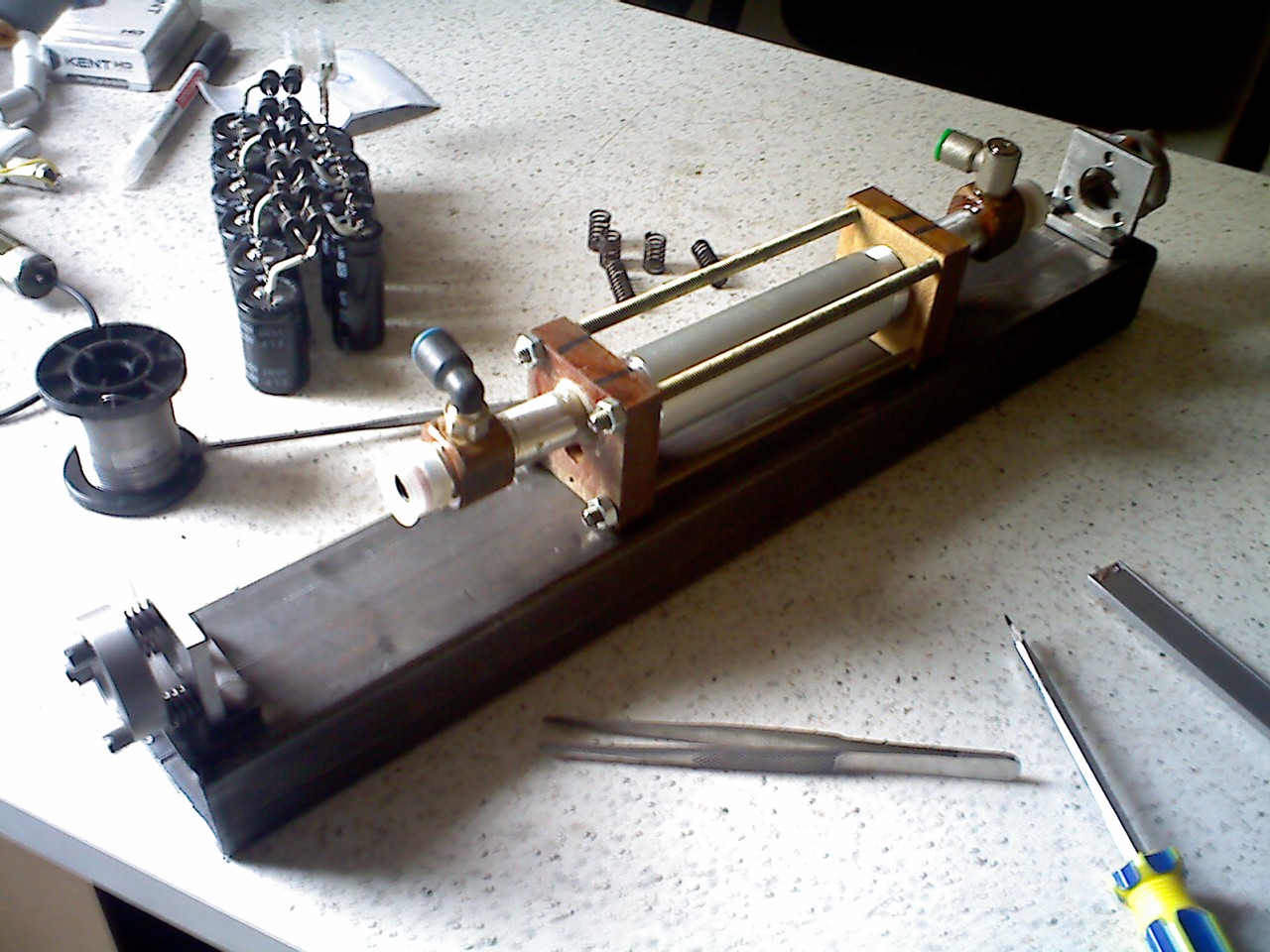

там два квантрона - в квант 15



Re:

Очень многое от резонатора зависит.



И как всегда всё технично, красиво!
Насчет юстировки, то способов описано много, мне кажется наиболее простым ловить зайчики переотражения от зеркал на маленьком отверстии в листе бумаги. То есть со стороны выходного зеркала на расстоянии метр-два от него ставится параллельно оси резонатора лазерная указка (или гелий-неонник). Между указкой и выходным зеркалом ставится лист бумаги с маленьким отверстием ~1,5 мм. Вначале юстируется глухое зеркало - отражение от него должно попасть точно назад в указку через отверстие в листе. Выходное при этом снято. Во время юстировки квантрон должен быть уже на своем месте. После выставления глухого зеркала в оправу выходного держателя вставляется выходное зеркало. И теперь придется приложить немало сил, чтобы поймать все переотражения в отверстии в листке. В идеальном случае получится изображение размывающегося круга с центром в отверстии.



а квантрон ты отъюстировал?



ну там сначала три зайчика видно от юстировочного лазера, два сводишь в один, которые от зеркал, третий при этом становится интерферограммой стержня, потом подводишь зайчик от квантрона к тем двум сведенным ранее



nERV, а расстояние 4 метра ты за счет чего сделал - у тебя на разных опорах находились юстировочный и юстируемый лазеры? Если один лазер, допустим, будет на одном столе, а второй на другом столе, то ничего не получится. Оба лазера должны быть жестко закреплены на одной станине.



нет, я ставлю оба на ящики - на одном ГеНе, на другом ИАГ и свожу зайчики на стене, и для начала генерации уже достаточно
потом конечно нужно по форме прожега подгонять если есть интерес выжать максимум



На стене. Ты не с помощью дырявого листка юстируешь? Куда входит луч гелий-неонника и откуда выходит?



дырявый листок, это только первое зеркало, глухое, зайчик должен вернутся примерно в район окна ГеНе, который примерно на одной линии с лазером

остальное уже на стене, желательно дальней
иначе да, нужно мутить оптическую скамью, автоколлиматор и иные ништяки
для лазеров с высоким кпд типа иаг/стекло, это не так критично



это только если оптическая ось лазера строго выставлена по оптической оси указки, тогда и зайчики вернулся в указку
иначе естественно отраженный зайчик от зеркал возвращается немного мимо указки на стену к примеру
посвети указкой через лазер и вылови момент когда луч указки пройдет через стержень и ты увидишь три зайчика



ну учитывая что у тебя квантрон не вращается, то придется наверное глухое совмещать с зайчиком квантрона, и завершать выходным



А мне говорили, что проще выставить выходное, потом выставить квантрон, и глухим уже окончательно крутить.



ну видишь там квантрон же не вращается влево-вправо

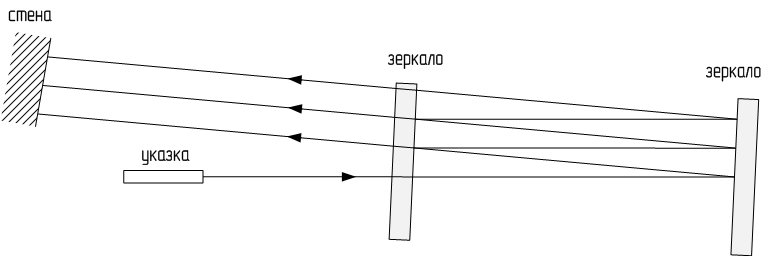

При несовпадении оси указки с осью резонатора получается такая вещь (нарисован случай параллельно выставленных зеркал). И по какому из зайцев на стене настраивать?

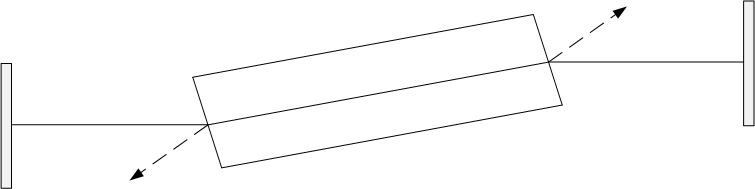

Что касаемо торцов АЭ, то бывают и скошенные - там отражения от них ловить вообще не приходится, ибо уходят они под заметным углом мимо.
