Лазерный модуль, чертежи

гы, ну если резцом резьбу резать, то да, всё получится ) этим же резцом можно будет и торец подровнять...

тут ведь всё в метод нарезки резьбы упирается... если достать метчик нужный, у которого сбега резьбы вообще нету, и специальный расточной резец по малые диаметры - то да, тоже всё получится.

Но это всё лишний геморой на голову токаря.... если ему не влом - ради бога )))
Модуль то простейший описан... никто и не спорит, что можно похитрее намутить, но согласитесь, сделать его уже сложнее.



WViR- Вы не очень дображелательны, так что ваши пожелания "удачи" не воспринимаються.
Повторю ещё раз- ЭТО БЫЛ НЕ ЧЕРТЁЖ, А ТЕОРИЯ!
WViR Ты говориш сбег резьбы 10 мм? Так куда ей сбегать если втулка например диаметром 6 мм? Линзочка от DVD 4 мм.
Про то что излучение на длиннофокусной теряеться- ну ты загнул... Всё зависит от диаметра онной....
Линзу можно использовать ЛЮБУЮ. Мне особенно нравиться вторая линза от DVD- Которая побольше, и ничего на ней не теряеться, да и просветление там получше, так как площадь и плотность проходящего света там слабее - заводом то продумано, там же всёж не идиоты, а инженеры сидят. Лучик на приличные растояния светит... а можно и жечь ей. Вот на такой шаг 0,5 Очень актуален.
WViR- Если ты не знаеш про фрезы торцевые, а только про свёрла- я не виноват
Они бывают четырёхконечными, такой вообще отвестие будет очень ровненькое....

И изготовить такой коллиматор не очень то и сложно.... Вопрос где... Я бы сам выточил, тока нету у меня токарки, есть один "Дядя Ваня", так он даже резьбу не может качественно нарезать.... И другой вопрос в материале....

Есть ещё такая весчь... чем длиннее фокус у линзы тем точнее коллимация получаеться...



axis
я вспылчив, но доброжелателен )

ещё раз повторяю, что если у токаря есть такие резцы - без проблем выточить всё, что только навоображаешь... я тоже как то сидел с токарем, и навоображал телескоп размером 10х10 мм, что всё упёрлось в "часовую" точность изготовления..
Очень часто бывает, что токарю приходится для мелкой разовой детальки делать специальный резец, способный сделать буквально часовую точность... И по-дружески просит токаря точить подобные вещи у меня, например, язык не поворачивается... а если оплачивать - то оплачивать нужно не скупясь, с оценкой трудоёмкости работы...

В итоге на мою фантазию на листке бумажки у токаря может уйти добрых несколько часов возни с мелкотой за многотонным токарным станком...

И вообще я взял себе за правило: чем проще, тем лучше. И совсем уж замечательно, если это простое ещё и надёжное.

В моём чертеже (см 1 пост) мне совсем не нравится крепление линзы и диода "на клею", в мозгу в фоновом режиме раздумываю другое крепление... Предложенное выше мне не нравится... вообще, любой клей мне не нарвятся... к пружинкам тоже посредственное отношение... может быть выложу вечером последние надумки по поводу более надёжного и одновременно простого в изготовлении модуля, способного работать с короткофокусной линзой... естественно у него больше зап частей и времени на него потребуется больше, за всё нужно платить (((



Вообще для начала нужно самое сложное... "Определиться" как будеш коллимировать, в "даль" или для поджига...
Затем примерно замерить выходящий лучик в диаметре(Можно сделать тоненькую чёрную плёночку от пакета, и прожечь об тот же лучик если лазер мощный) И полученное отверстие и будет равно выходу самой мощи, остальной свет - паразитка.
Лучше делать в 1 см от линзы, чтоб всякий мусор не попадал особо... Да и линза не покарабаеться.
Потом нужно покрытие, которое будет поглащать свечение, Артём предложил не плохой вариант, обкоптить внутреннюю часть об свечку.... (Разумееться без диода и линзы ) Но я пробывал воронить на машинном масле. в приниципе получаеться очень даже не плохо. Нагреваем коллиматор до вишнёвой красноты и в масло - не болтая. Лучше чтоб и масло было горячее. Ну в общем это всё просто.
Можно и покрасить, но краска горит, и со временем залупиться....
Вот здесь я писап про способ изготовления ОЧЕНЬ простого и достаточно точого коллиматора. viewtopic.php?f=2&t=867&start=30
Сходите в радиомагазин- дмаю он стоит не более 100 р.

Я бы штуки три таких приобрёл.



Вторая версия модуля. Если хотите помучить токаря
Каждая деталь в отдельности делается достаточно просто, но в сумме много мелких деталек, которые ещё должны и как-то собраться

Единственное, от клея полностью не избавился... но он хотя бы теперь используется лишь однажды, и его не надо ломать, если потребуется замена линзы или диода.
Склеить нужно деталь "Optics Door" с "Optics Home" согласно сборочному чертежу.


ВНИМАНИЕ, на чертеже маленькая опечатка! везде, где стоит резьба:
"М5х0.8-6H" и "М5х0.8-6h" зачеркнуть и заменить на "М6х1-6H" и "М6х1-6h" соответственно.
[attachment=0:3t03smcq]LDM_v2.pdf[/attachment:3t03smcq]

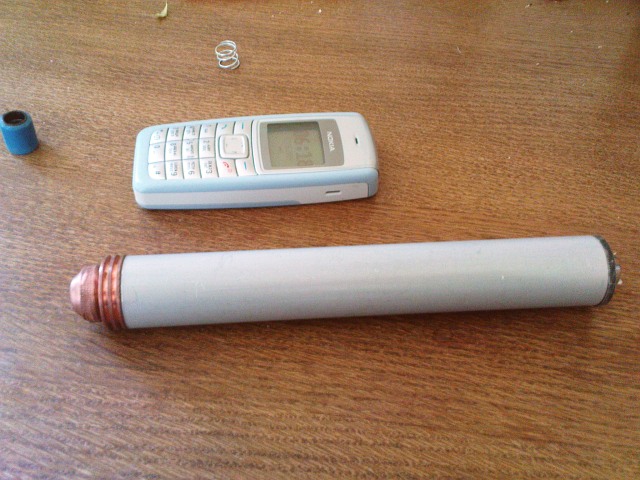

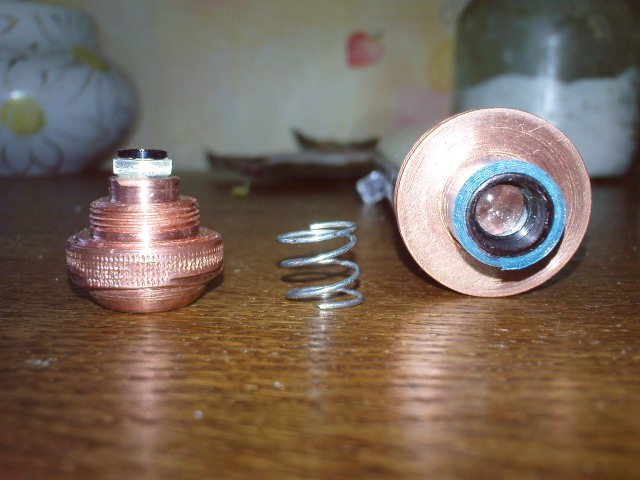

хм... у меня всё проще... модуль цилиндрической формы без излишеств и всего 2 детали - материал алюминий шаг резьбы 0,5 мм таких 7 штук у меня... зачем изобретать? в одну детать диод на вторую линзу причем охлаждение не через резьбу а напрямую на болванку...



точность здесь определяется несущими деталями и переходами с резьбы на резьбу, а их тут два... все остальные - вспомогательные, которые "тупо" держат... более того, у детальки "Оптикс фикс" фаски сняты не зря, она линзу таким образом будет отцентровывать, если та оказалась чуть меньше внутреннего диаметра "Оптикс Хоум"... и всё зафиксировано...

Мне лично в последнем моём чертеже всё нравится, только вот токарю я его врят ли буду показывать

А модули, где всё держится изза того, что молотком вбили диод и он там держится за счёт силы трения, или линзы на клею - меня совсем не вдохновляют....



мне клей по определению не нравится в подобных металлических конструкциях... пайка пайких металлов - нравится... а клеить металл - как-то не прилично даже )))



У фирмы "Алсил" есть замечательный термоклей. Правда настолько замечательный- что оторвать потом без повреждений почти нереально.

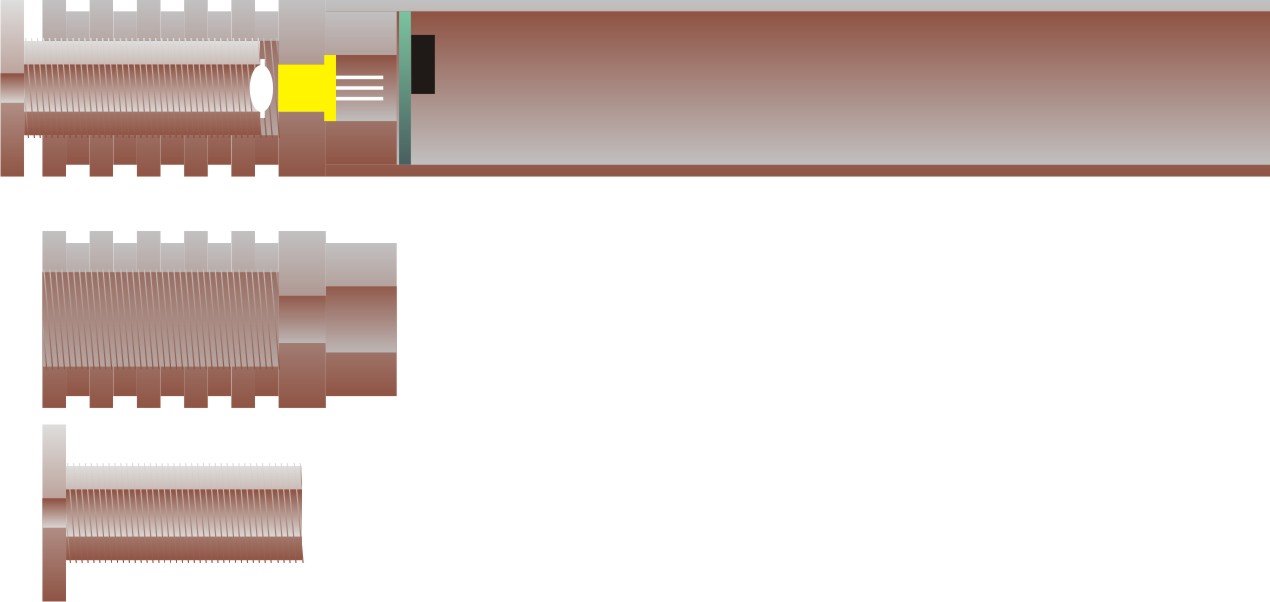

Ну по моим расчётам- вот что мне нужно.
Кто может помочь?
Размеры раставлю позже.
Нижние две детальки, вархня как будет устроено, что то типо трубки.
