Лазерные линейки от avrerum

Всем доброго времени суток, вот дошла очередь и до линеек, валялись без дела решил их запустить .
Собрал драйвер для питания их с токами до 60А!

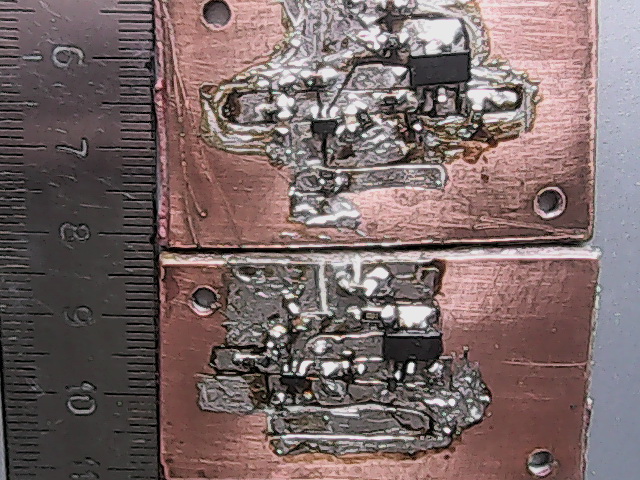

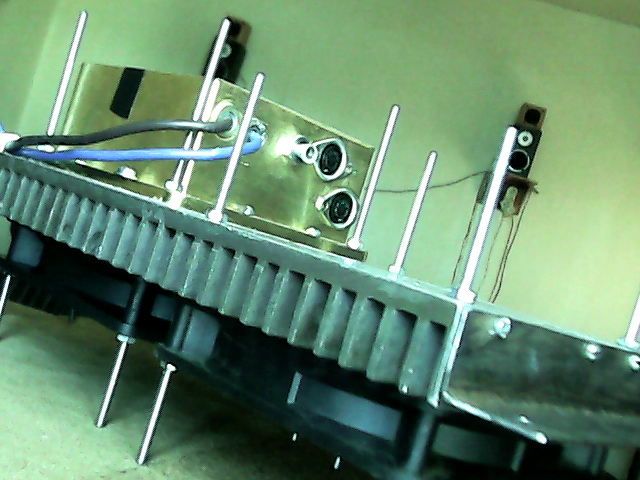

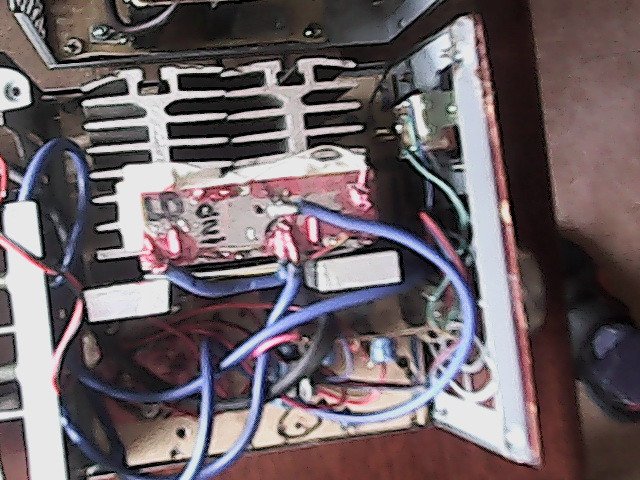

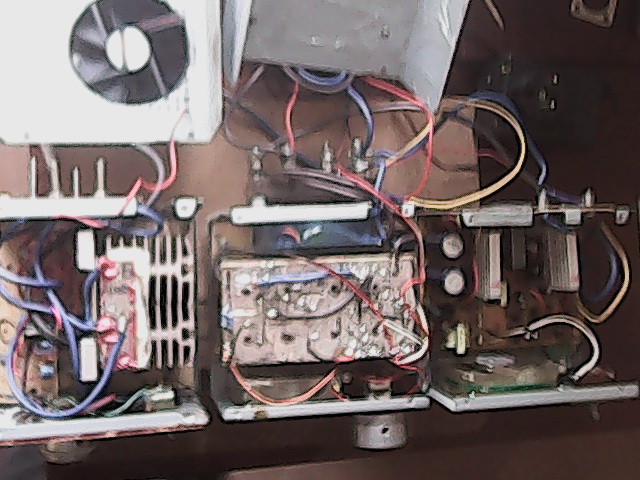

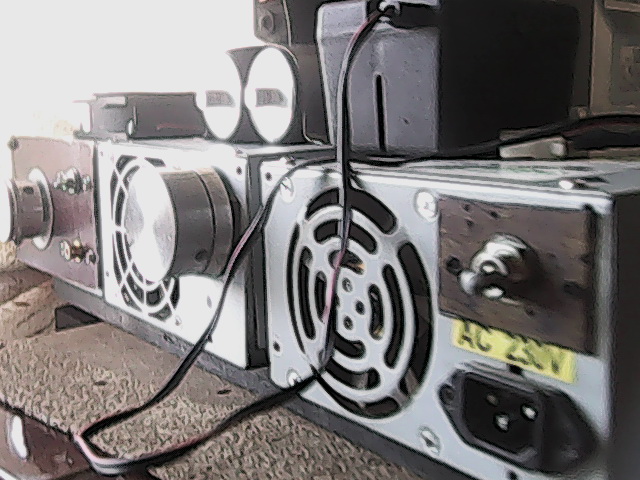

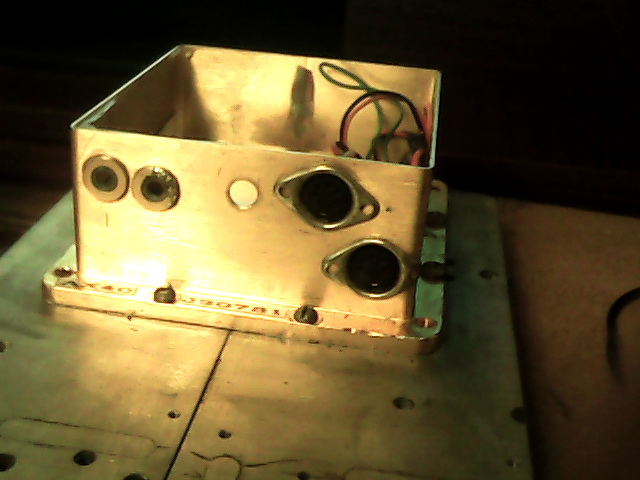

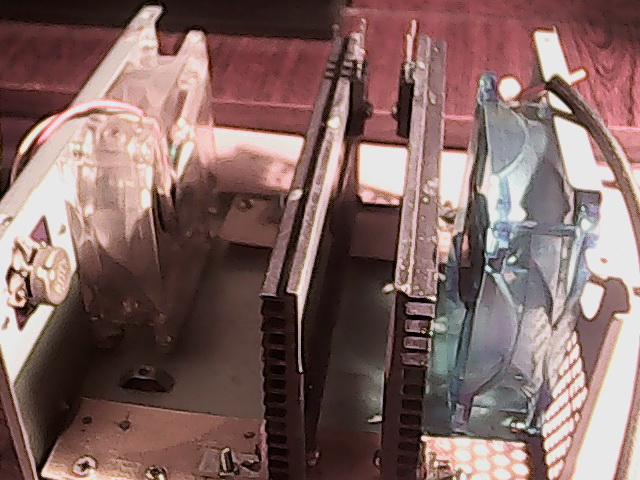

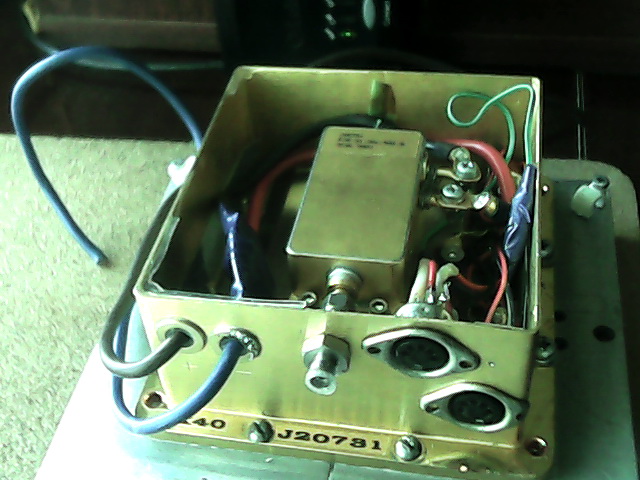

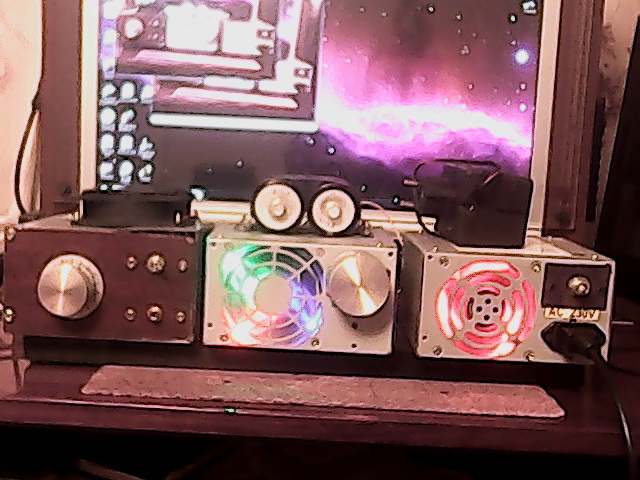

Вид конечно дров эrстравагантен, но работает!!!

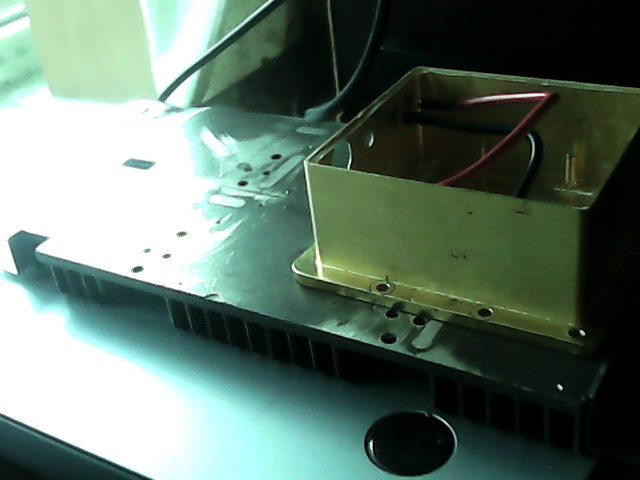

Пока-что запустил Серегину!(что он подарил мне)импульсную линейку 120Вт, давал ток 30-35А ибо она охлаждается одним куллером и то быстро перегревается и мощность падает!нужно купить(или скомуниздить где-то) три квадратных радиатора типа как соккет А раньше был, и собрать свой FAP-800 40W.Ну а пока не сдержался,решил выложить то что запустил

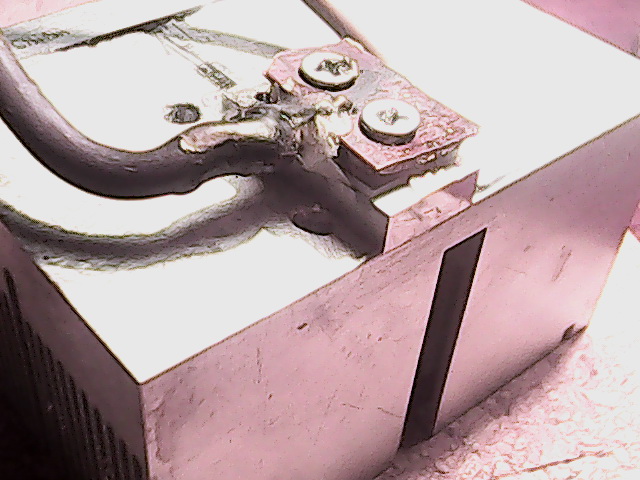

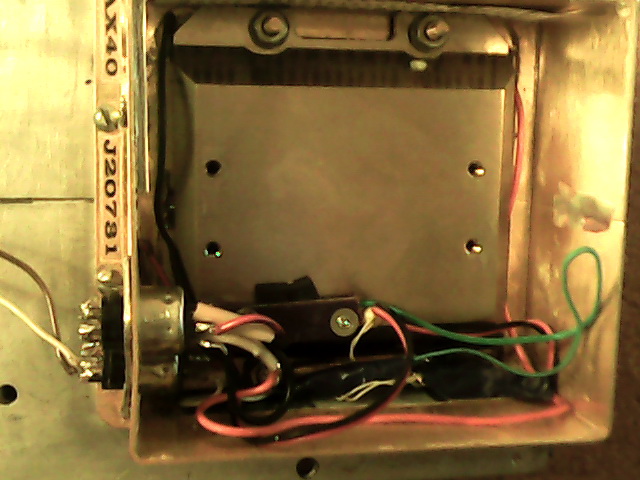

Фото самой линейки QCW 120W



Схема драйвера не моя,поэтому я у человека который их разрабатывал спрошу на добро,если даст добро то выложу ее!!!
Скажу пока одно,схема работает по принципу стаб напряжения-стаб тока!В каждом стабе по два запараллеленых мощных полевика и управляются они ОУ через биполярники!



Суслик, драйвер на ОУ, ничего проще нету, ты ж сам делал, просто масштабируй по мощности. И да,тут нет никакого секрета в этой схеме,она в каждой книжке по схемотехники.



мощные феты параллель и вот тебе токи



вот тебе схема



Да примерно такая,только немножко другие номиналы и деталюшки!



да на это пофиг совершенно, главное сама схема, а номиналы свои поставить не проблема

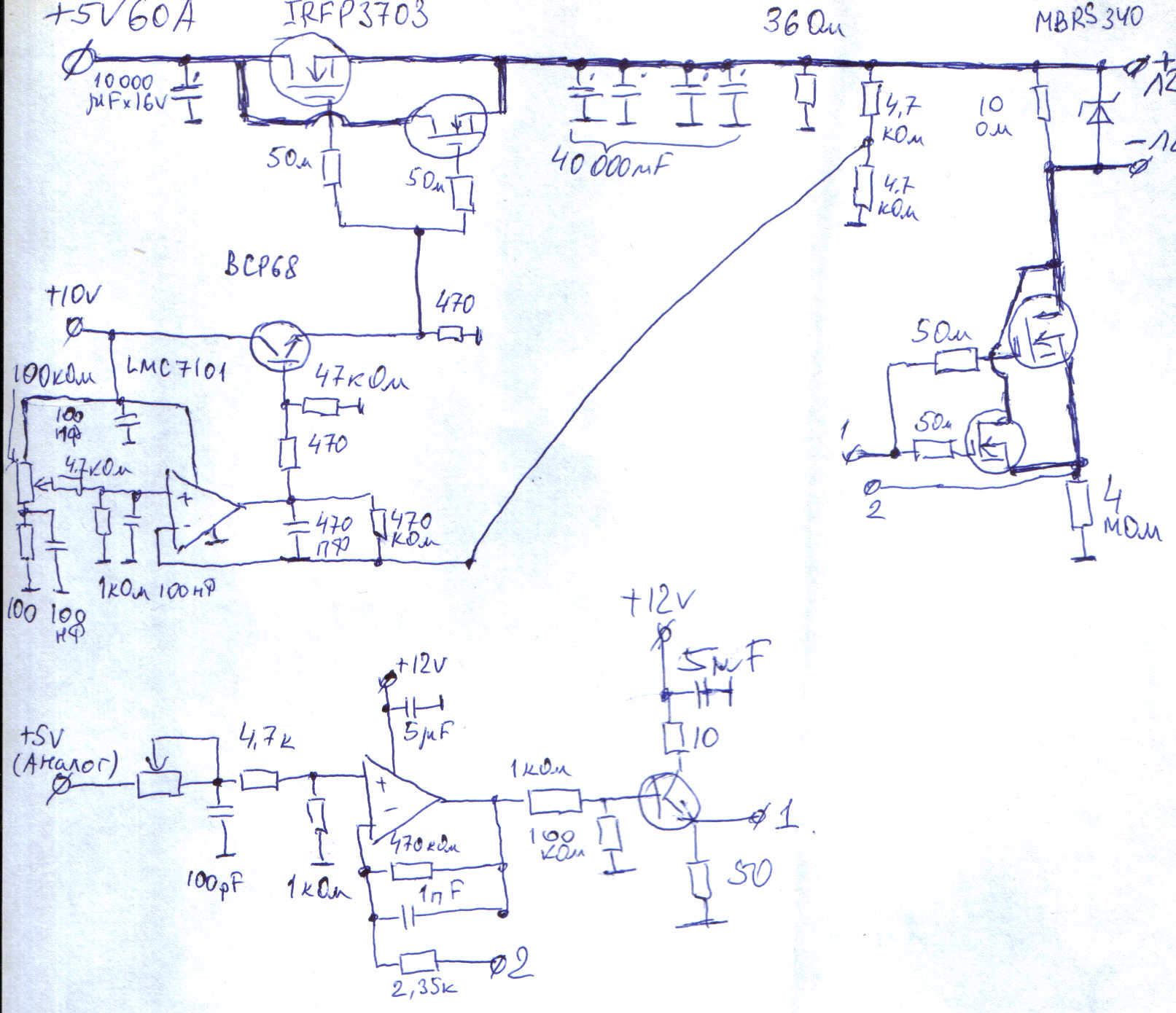

Вот моя схема полная!
Пардон что от руки,привычка выработанная годами



точно так!



Вооот нашел где я свою тему впихнул, а то в курилку пришлось писать

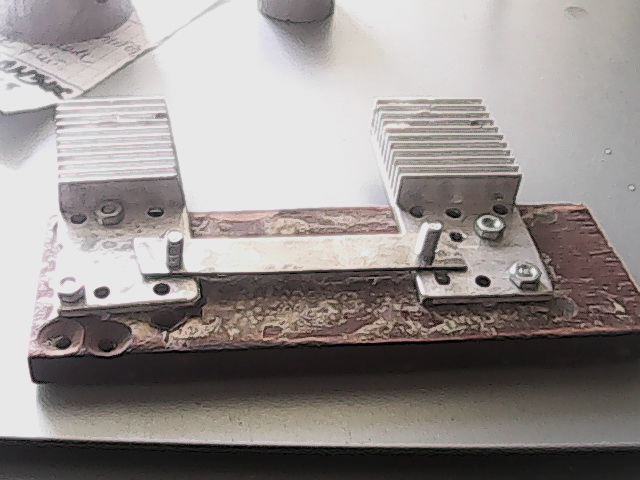

Вот только что сделал видео где все наглядно видно!Виден ток на ЛД, (шунт 4мОм и падение на нем 206мВ выходит ток 51,5А),видна температура на линейке 14-15град.С, в помещении 25град.С



Сегодня убедился что принципиально возможно получить зелень с этой линейки!!!Это уже радует!Вопрос в нормальных кристаллах теперь стал



А что, показанная картинка получена на ненормальных (в каком-то смысле) кристаллах?
Вы бы хоть немного рассказали/ показали, какая у Вас схема лазера.
И всё же, IMHO, получать 51.5 А накачки от линейного стабилизатора не есть гут.



1.Да на обычных из склейки кристаллах!Получил в руках на низкой мощи!!!

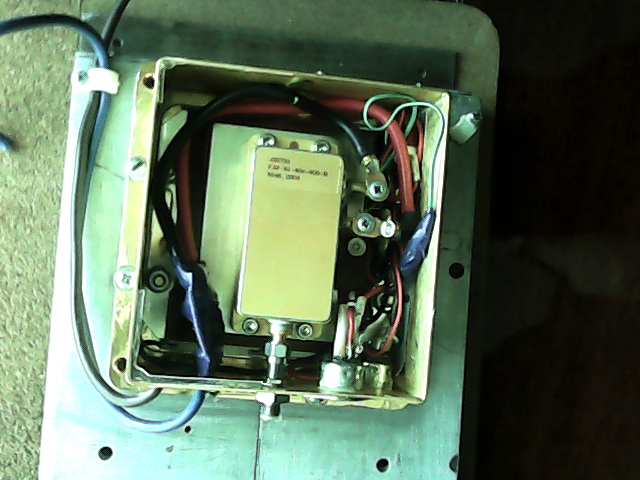

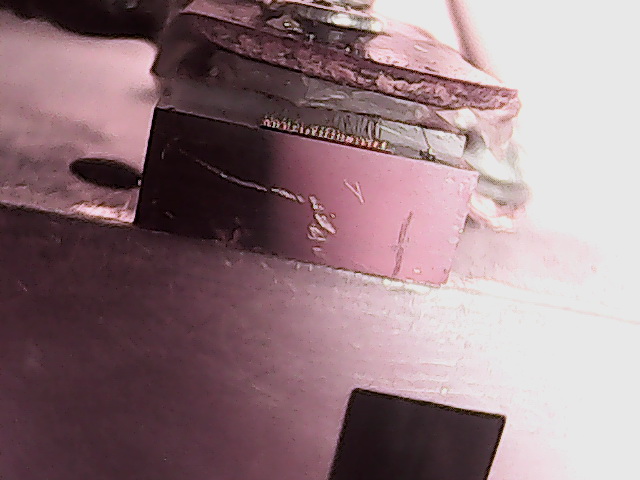

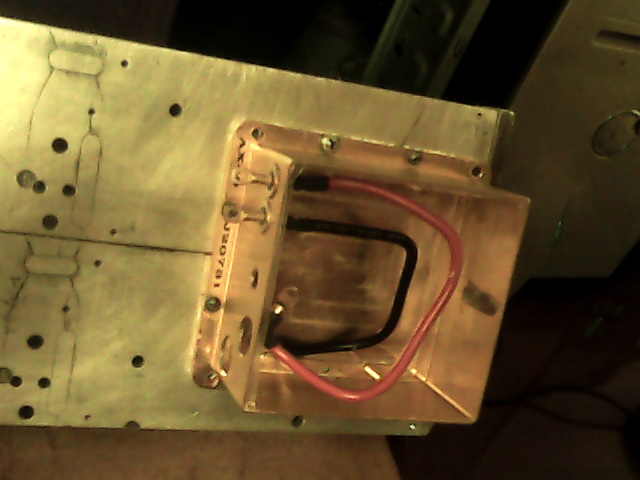

2.Схема питания лазера смотрите несколько буквально постов выше!Вроде там все ясно!Если фото самой линейки то вот вам!!!
3.Питание 40Вт линейки смотрите в PDF файле(ее рабочий ток 56А)!!!



по моему имелась ввиду оптическая схема лазера, а не схема драйвера, то есть на каком расстоянии линза, ее параметры, на каком расстоянии кристаллы и тп, оптическая схема...
