ЛГ-55 и ЛГ-56

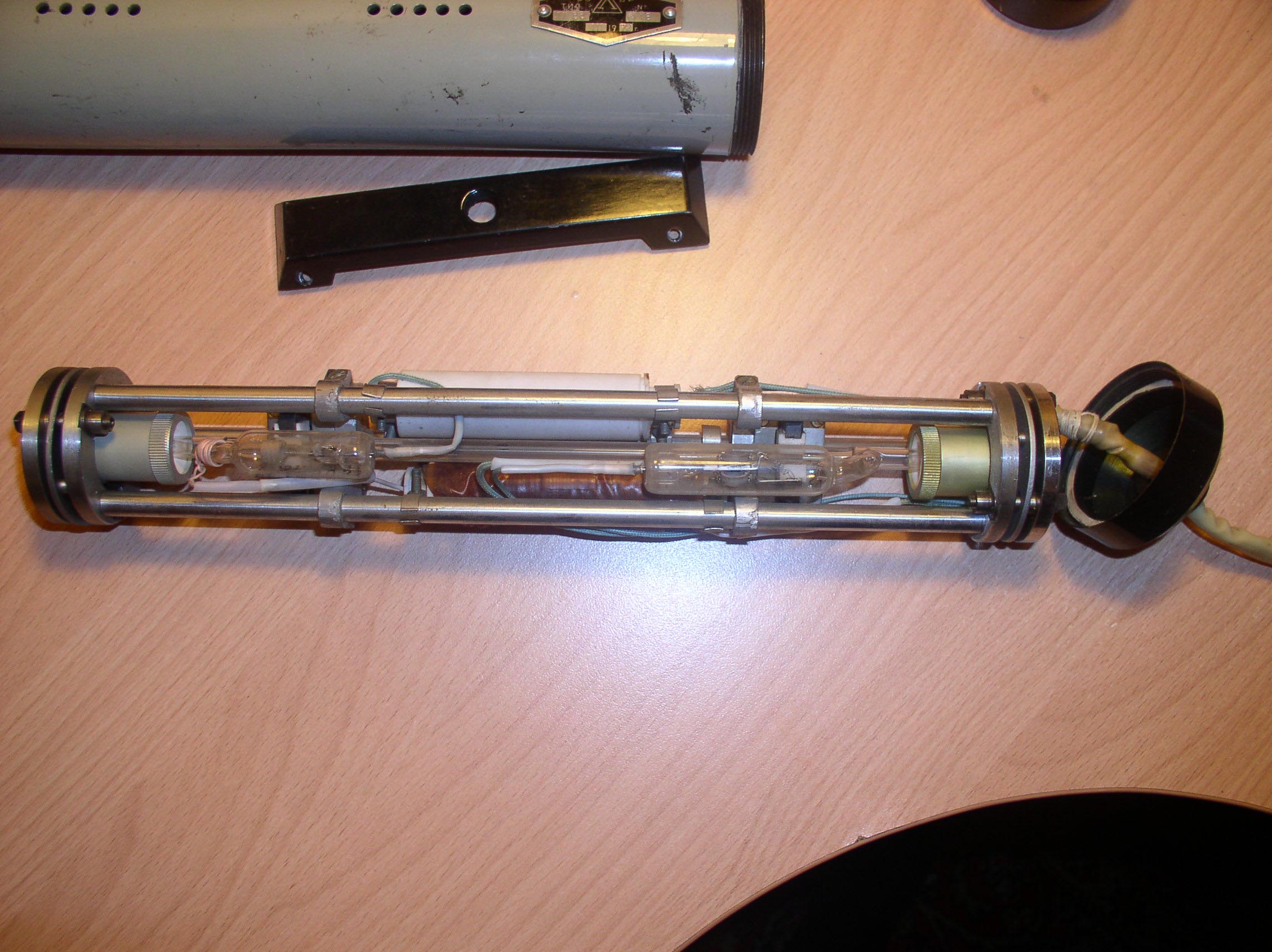

Народ тут такое дело! Очень хотелось бы запустить Лазеры ЛГ-55 и ЛГ-56 блок питания ОКГ-13 .... фотки лазера тут viewtopic.php?f=67&t=745&start=30 в конце как питать катушку сегодня вроде получилось запустить накал но не более того =( там куча проводов а с блока всего 3!



если честно я без понятия но на выходе 40 вольт переменки! на нагрев 9 подается!что делать с проводом от катушки ваще без панятья =)



И еще такой вопрос какой рабочий ток у трубки лг 208 б!!!!!!!????????? просто после ремонта блока питяния хотелось бы на чем нибудь попроще попробовать пока с этим не разберусь !



какой диаметр капилляра трубки?(там где собственно появляется излучение)



катушка с цепью разрядника создает высокое импульсное напряжени для пробоя разрядной трубки лазера. какой смысл в этом лазере, скорее всего труба уже умерла.



у лг208 точно не знаю , но думаю в пределах 10-15 миллиампер.



ну по моему это где то обсуждалось =) щас штангенциркуль найду и пучка толщину измерю!



Судя информации с одной очень хорошей книги, диаметр капилляра составляет 0.6 мм (для ЛГН-208Б). Рассчитав ток и получим примерно 3.6 мА



спасиб а то в ОКГ 13 он до 15 млА сжег бы трубку =(

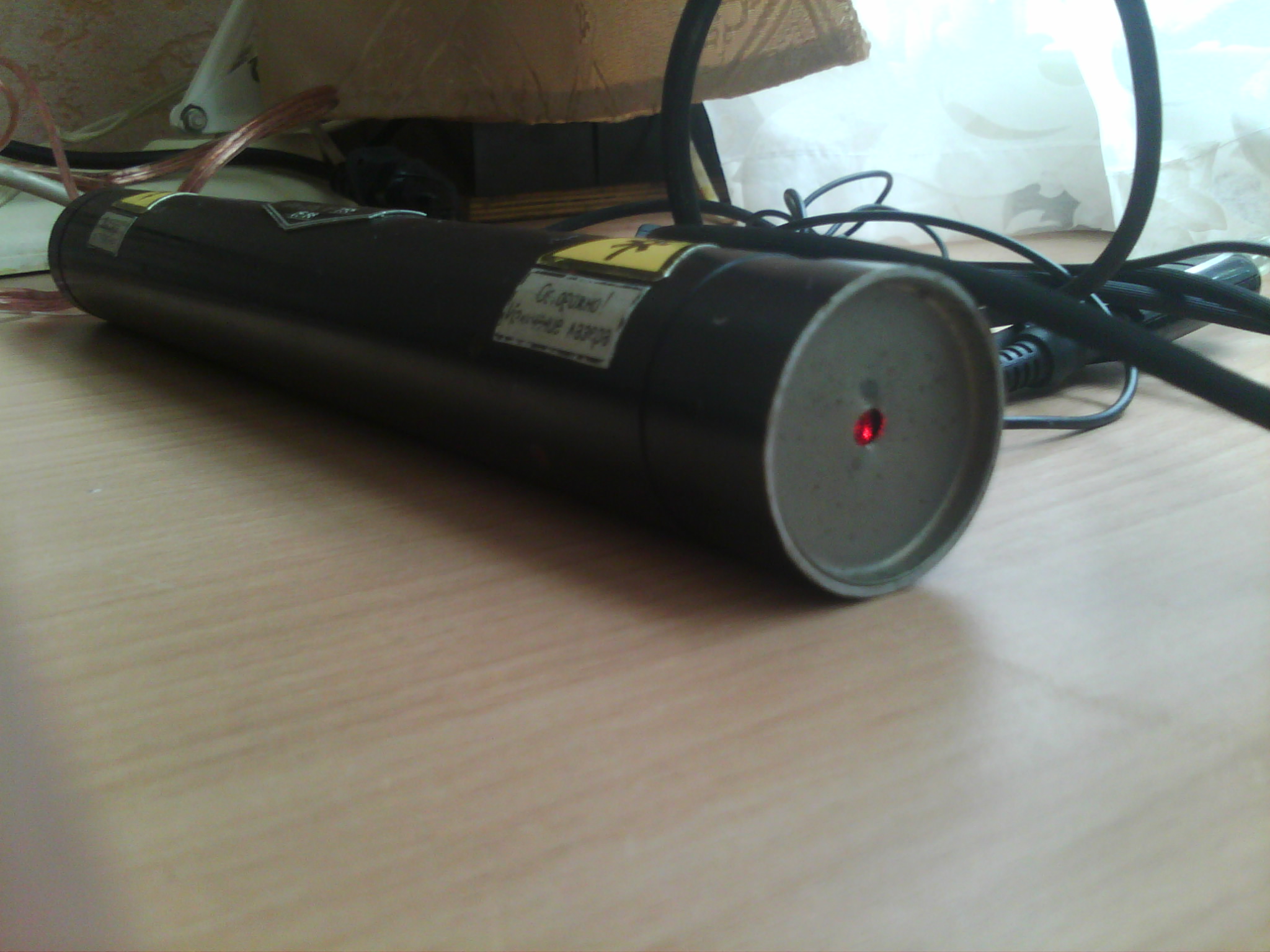

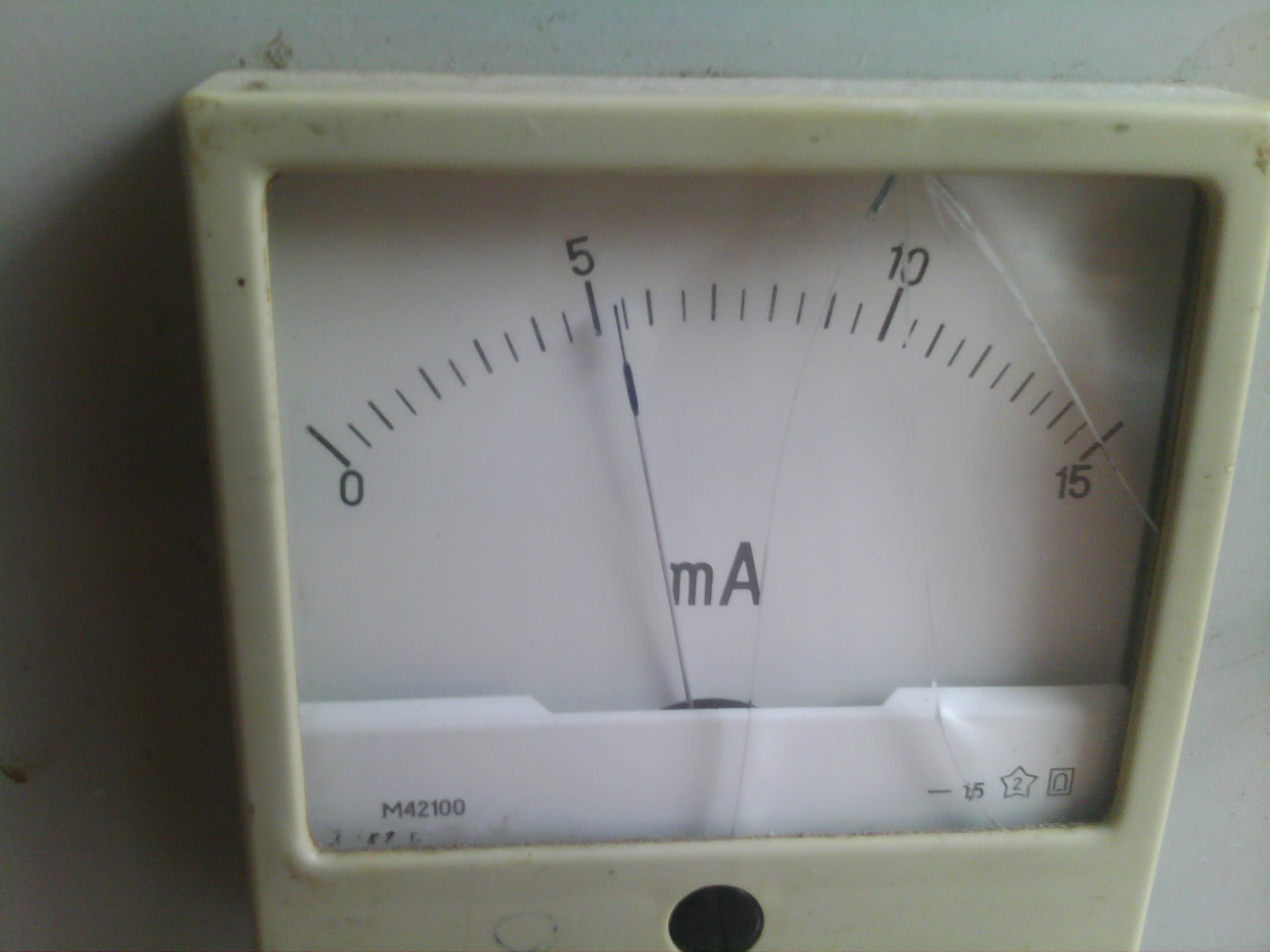

хотя не трубка и на 13 работает офигенно =) только что пробывал...



Ок только завтра =)

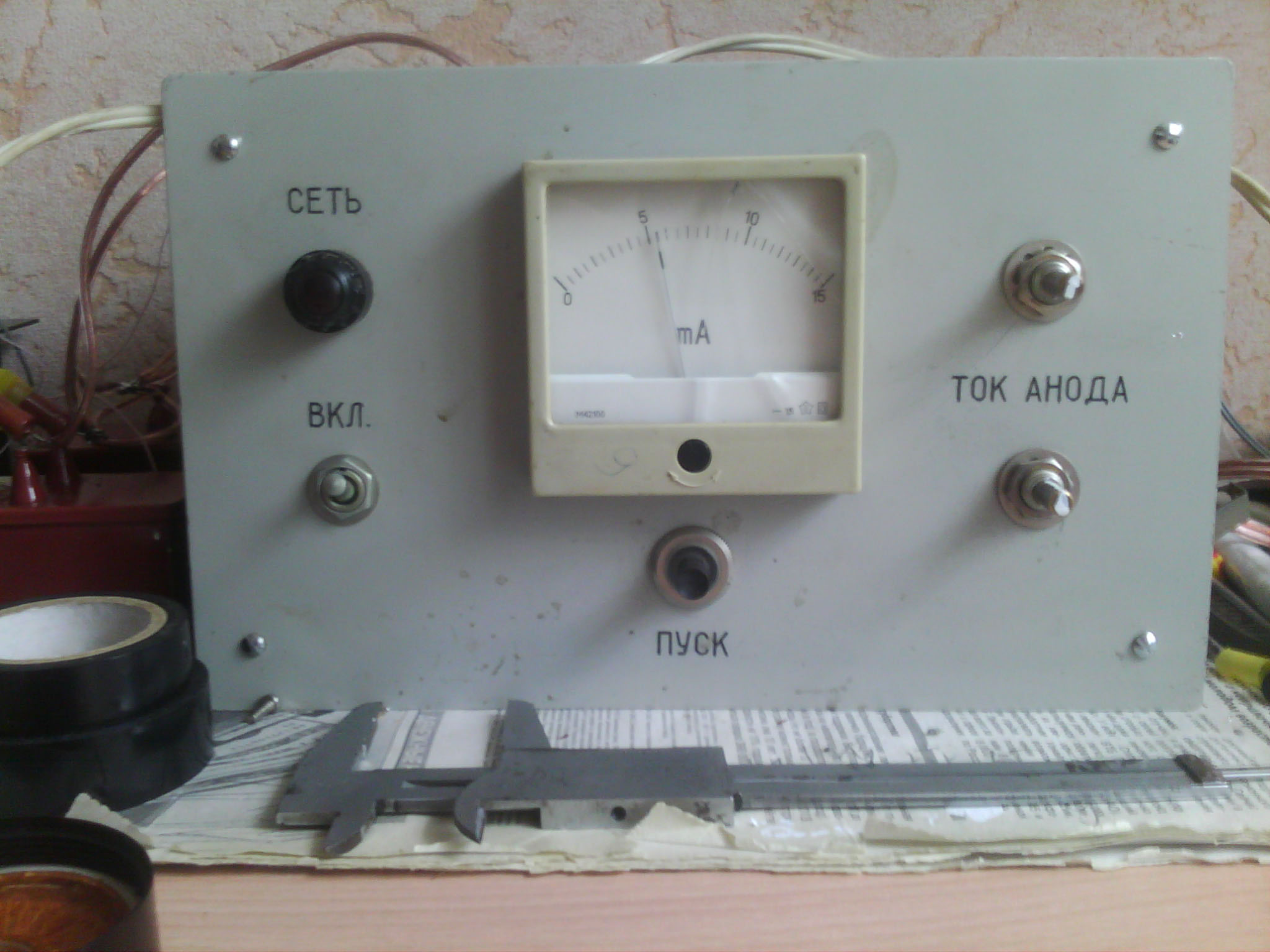

Ну вот блок питания вроде работает ! осталось дело за малым разобраться как подключать лазер! 2 контата я нашел на поджиг один на анод землю на корпус а что делать с 5? он вроде из катушки замыкается на один из нагрева.... и усе! куда его я даже боюсь предположить =( а так хочется запустить няку =)



А есть у кого схема блока питания от ЛГ-56? А то есть три таких трубки хотелось бы запустить.



нет я думаю что в 66 никакой катушкой и не пахло =)



Feanor Заголовок сообщения: Re: ЛГ-55 и ЛГ-56Добавлено: 23 июн 2010, 20:55


Зарегистрирован: 21 май 2010, 19:47
Сообщения: 38
Откуда: СССР
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Лазеры: 100 мвт зелёная указка. Делаю ЙАГ-НД

А есть у кого схема блока питания от ЛГ-56? А то есть три таких трубки хотелось бы запустить.

*******

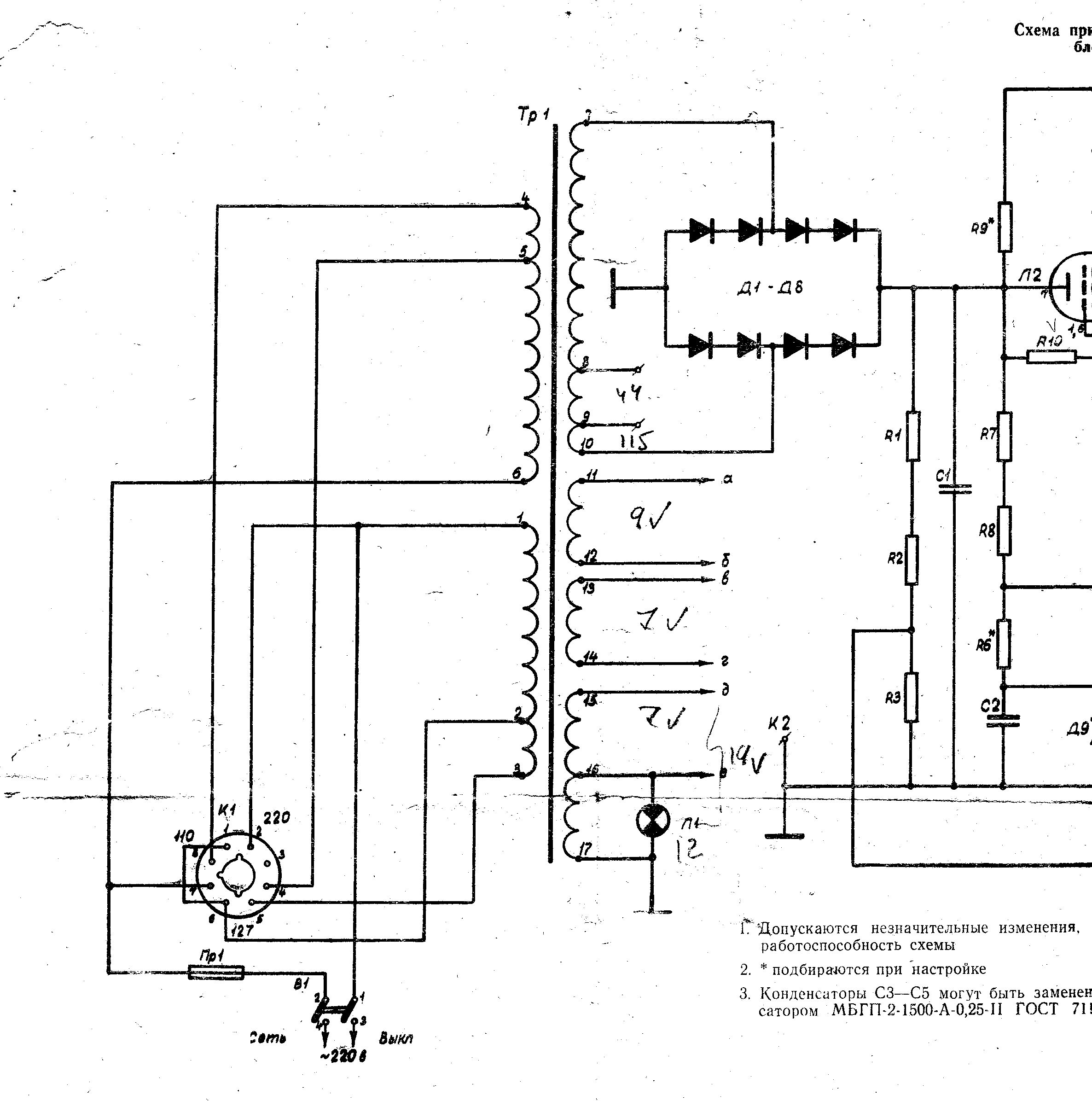

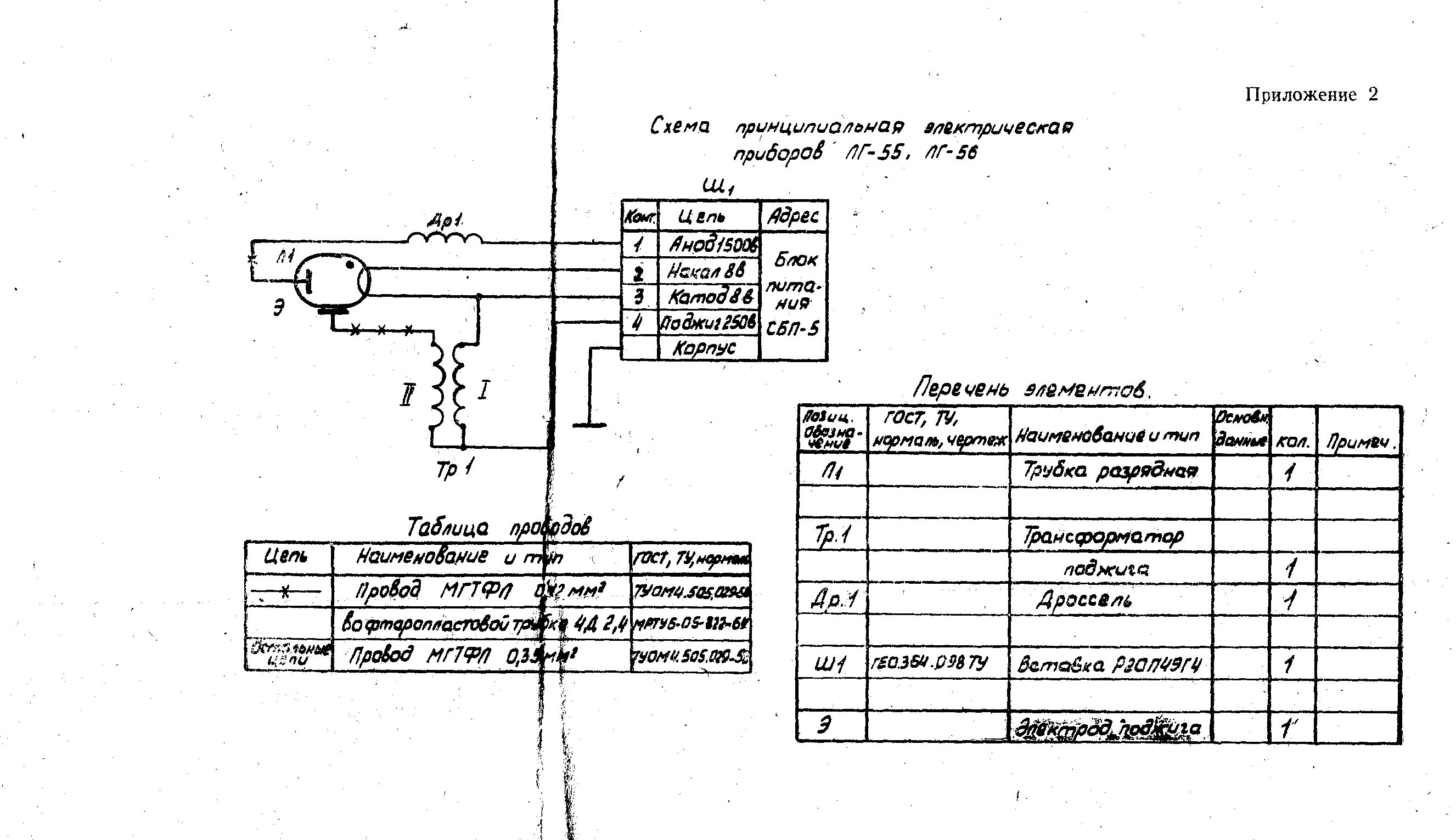

По случаю оказался комплект схем ЛГ-56[attachment=0:2cqbyoem]Излучатель.jpg[/attachment:2cqbyoem][attachment=1:2cqbyoem]Блок питания 1.jpg[/attachment:2cqbyoem]



В прошлый раз прошло не всё.

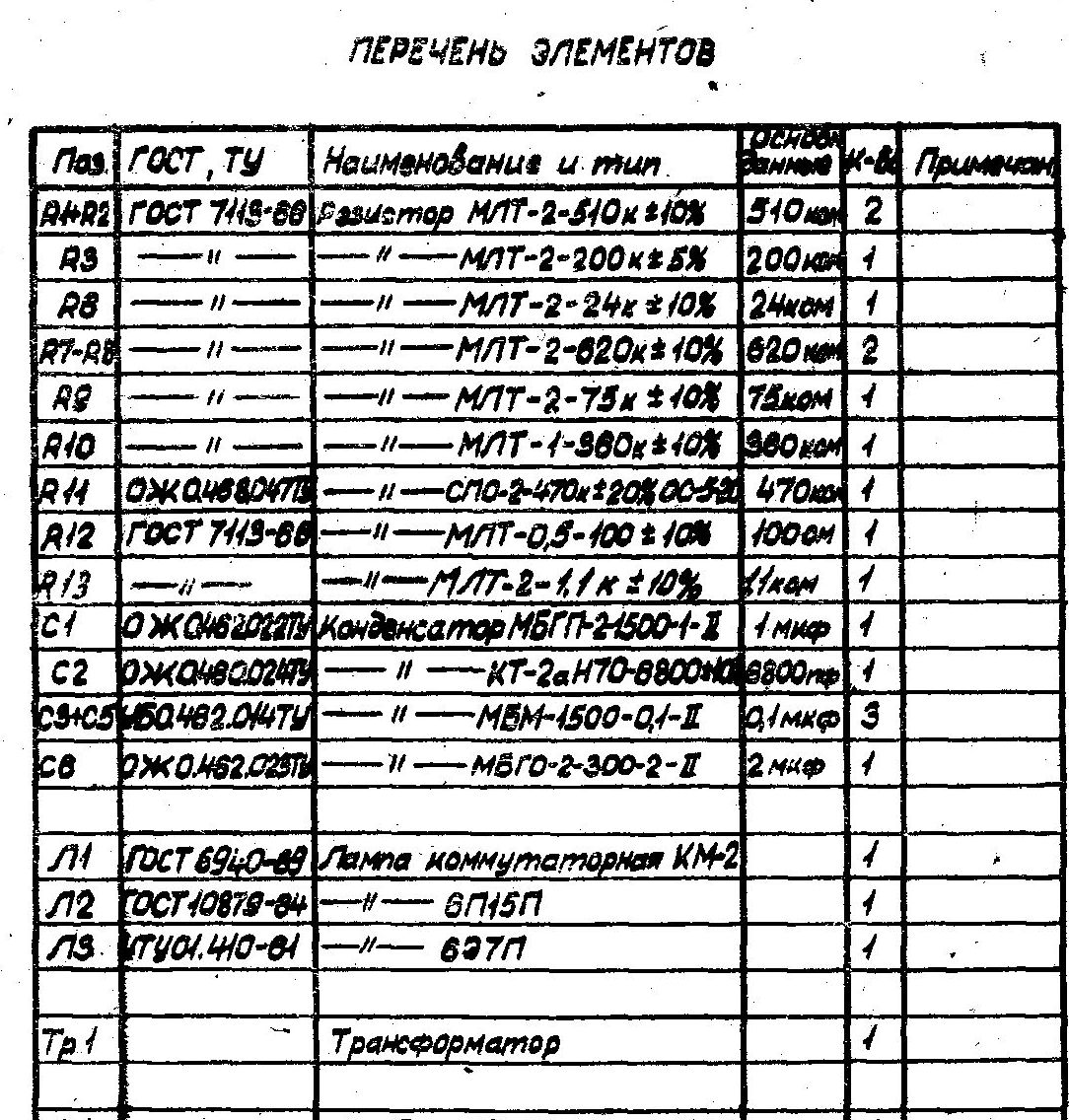

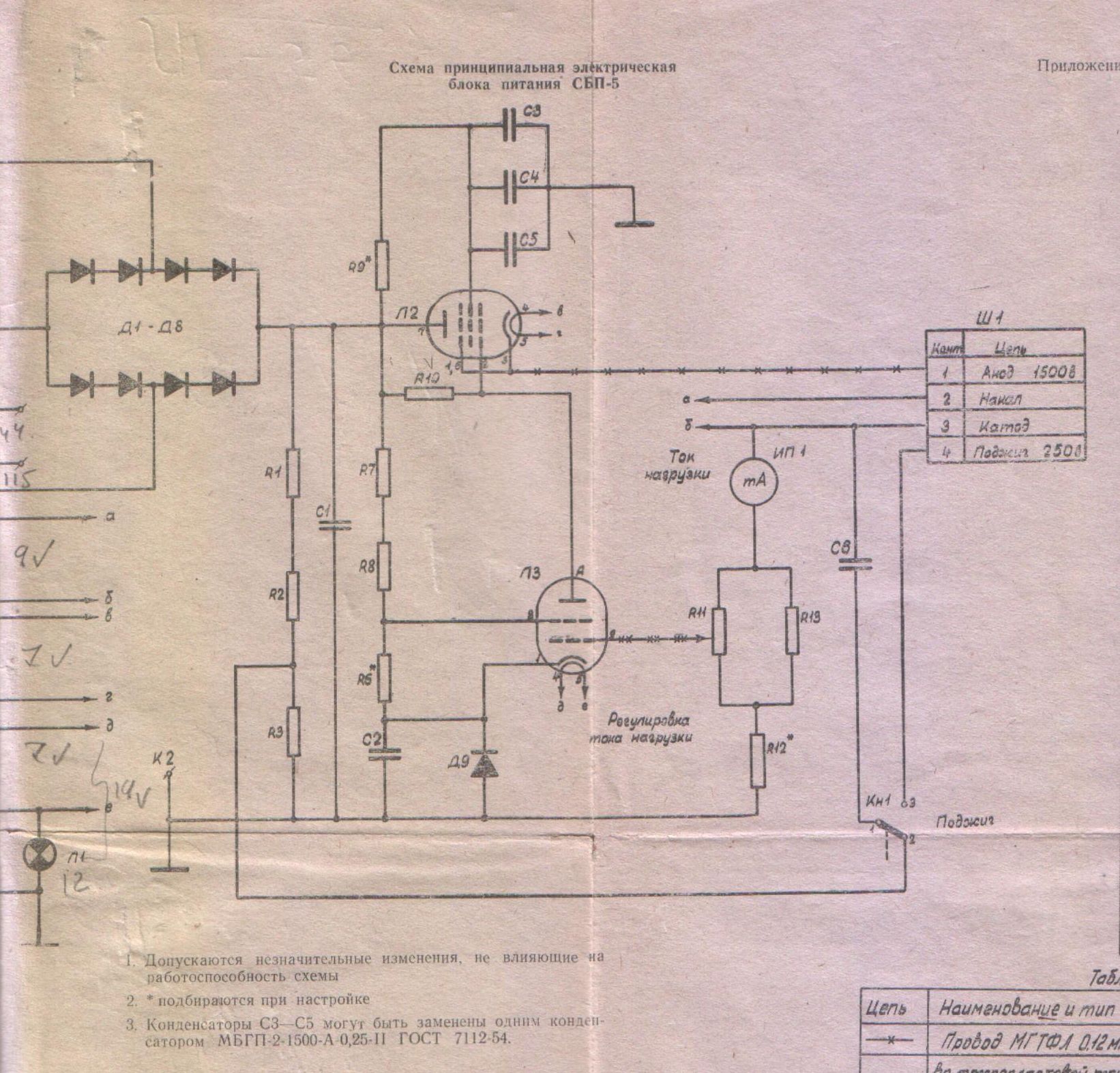

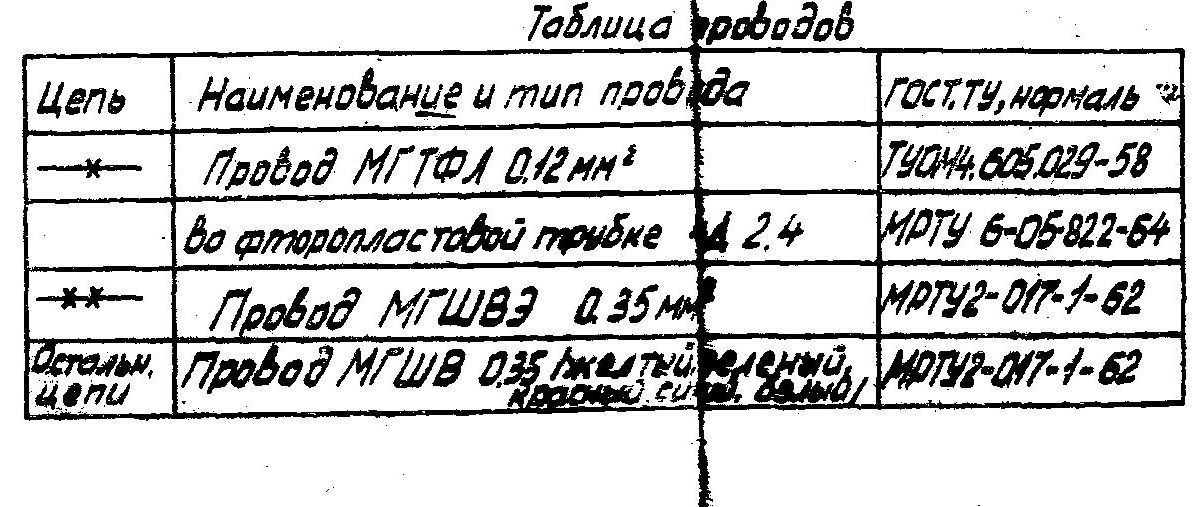

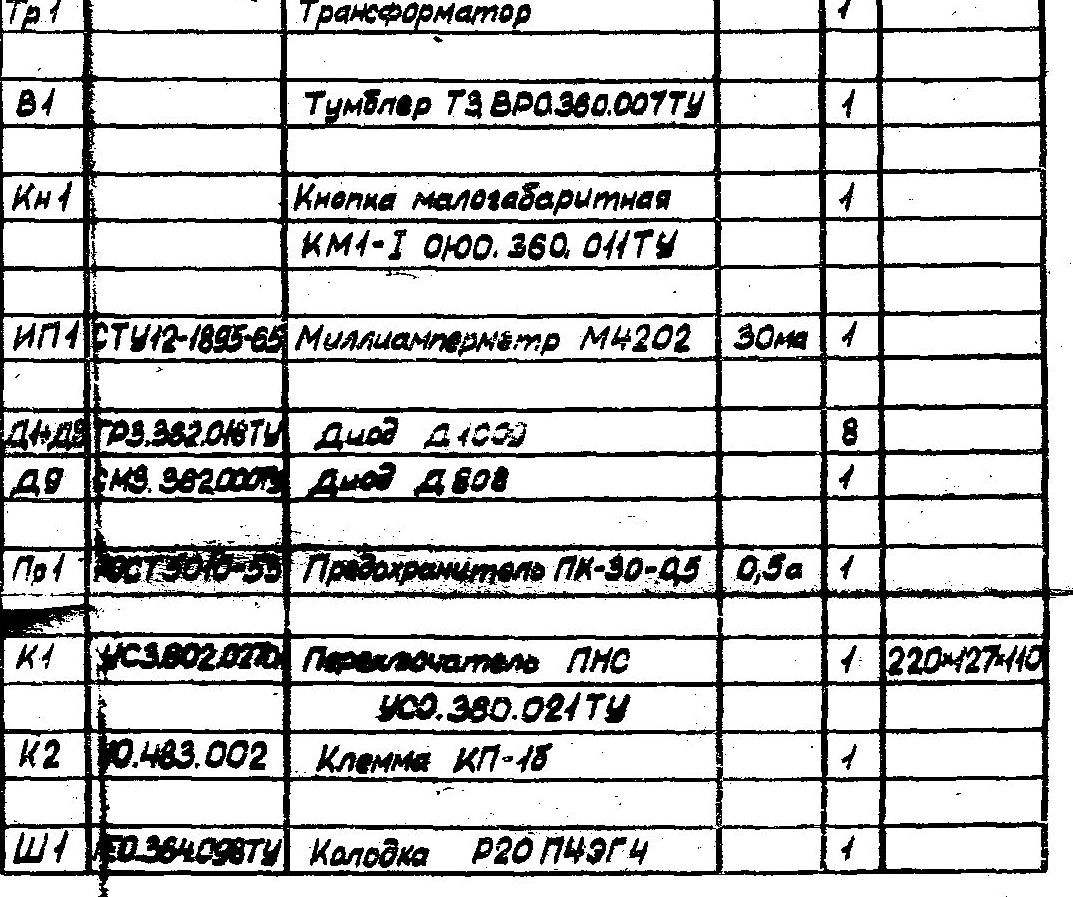

Продолжение:[attachment=3:1nggplnl]Блок питания 2.jpg[/attachment:1nggplnl][attachment=2:1nggplnl]Перечень элементов 1.jpg[/attachment:1nggplnl][attachment=1:1nggplnl]Перечень элементов 2.jpg[/attachment:1nggplnl][attachment=1:1nggplnl]Перечень элементов 2.jpg[/attachment:1nggplnl][attachment=0:1nggplnl]Таблица проводов.jpg[/attachment:1nggplnl]
Всех форумчан с Новым годом
