Красный первенец

Тема в разделе 'Неудачные конструкции :(', создана пользователем dadhikravan, 25 июн 2010.

  1. dadhikravan

    dadhikravan Новичок

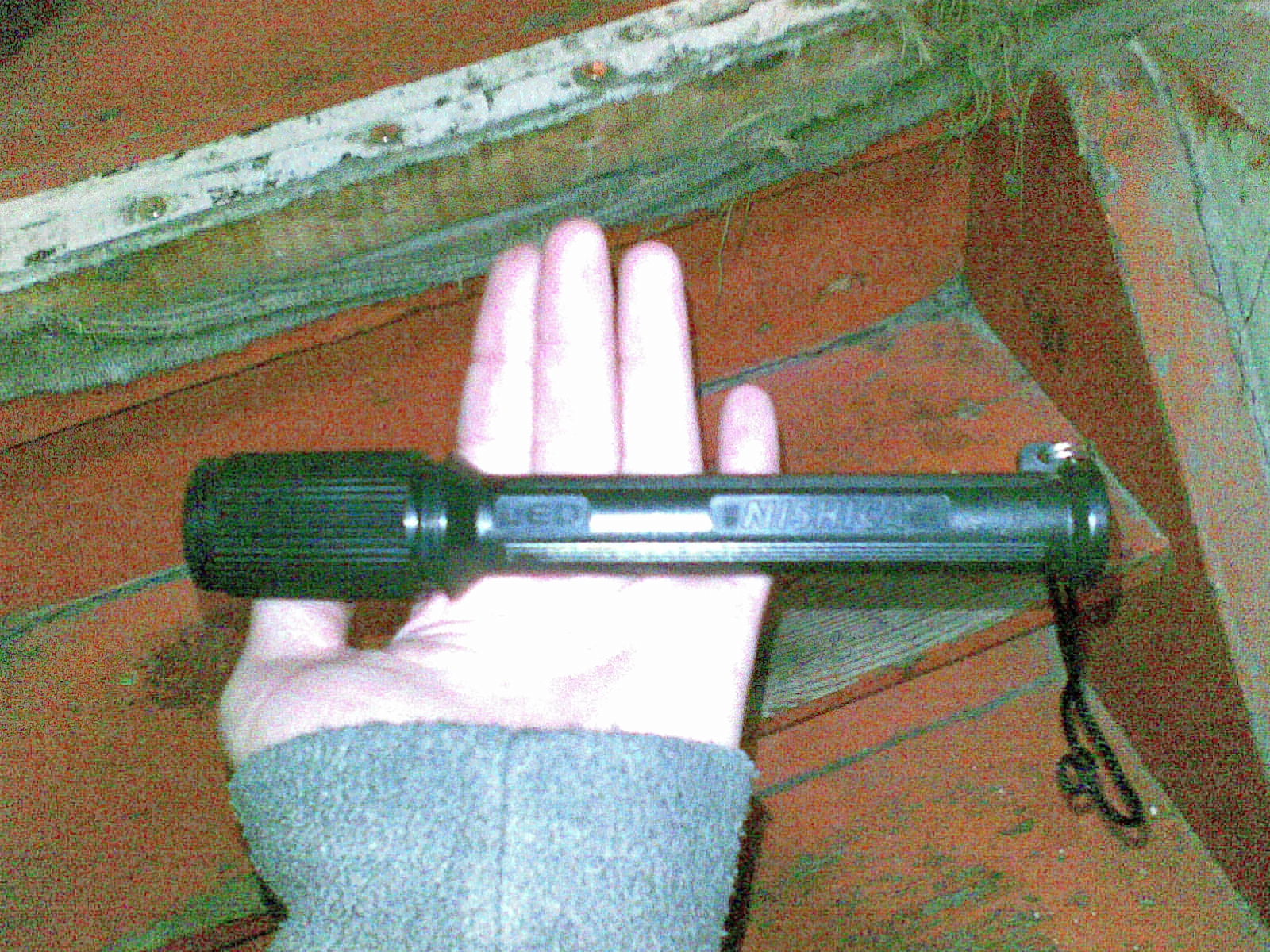

    Собственно собран по примитивной схеме,резистор на два с половиной Ома,и пленка на 60 нан.Питание от трех батареек.
    Сам лазерный диод(скорость привода неизвестна..) аккуратно забит в высверленное отверстие в никилерованной заглушке,так что охлаждение хорошее.Ток при 3,9 Вольт(севшие батарейки уже) был 0,3 А.
    Оптика:отрезал ножовкой часть лазерной китайской указки(все из пластика,а на линьзе бельмо:(((),вставил все это дело в заглушку,вручную постарался придать соосность с диодом...
    При фокусеровке прожигало черную изоленту с 20 см, при перефокусировке на ровный луч, пятно было видно на всем,что видно из окна(около пятисот метров),кроме облаков.
    Сегодня решил заменить линзу на родную из каретки,так как фокусное расстояние мало, и вся система центруется грубо в ручную и крепится термоклеем,то что я получил на выходе мне не понравилось:а именно, сам луч тоньше миллиметра, но вокруг него образуются чудовищные интерфереционые круги, что видно на одной из фоток, которые к сожалению сделаны телефоном.


    Вложения:

    • 24062010.jpg
      Размер файла:
      66,2 КБ
      Просмотров:
      1.181
    • 25062010(001).jpg
      Размер файла:
      490,2 КБ
      Просмотров:
      1.191
    • 25062010(002).jpg
      Размер файла:
      281,1 КБ
      Просмотров:
      1.113
  2. B.E.S.

    B.E.S. Модератор Staff Member

    Ну я бы не назвал неудавшейся конструкцией :) Снаружи- нормально вроде.А внутри- а кто кроме нас это знает? :D...

  3. dadhikravan

    dadhikravan Новичок

    В том то и проблема, что неудавшаяся.Непонятно,неужели эти огромные интерференционные круги возникают из-за несоосности?Судя по яркости на них теряется процентов девяность излучения,хотя с новыми батарейками и прожигает изоленту с десяти см....Но со старыми баратрейками и китай линзой было получше...

  4. dadhikravan

    dadhikravan Новичок

    Вернул на место линзу от китайской указки,луч стал более виден(накурено в комнате),плюс снял интересный эффект, сигарета на фоне лазерной точки...В реальности огонек сигареты кажется зеленым, на фотке синим...


    Вложения:

  5. Sky)

    Sky) Поделил на ноль

    Для первого - неплохо :) Но можно было постараться, и результат стоил бы того.
    А на внутренности можно глянуть?

  6. dadhikravan

    dadhikravan Новичок

    Все,хана игрушке.Собрал простейший драйвер на LM338T,врподключил амперметр,подключил севший аккум (10 вольт давал),набрал в легкие воздуха,выкрутил подстроечный резистор, и на токе в 0.7-0.8 А похоже сдохли зеркала.Светит теперь еле-еле:)

  7. Clud

    Clud Новичок

    да печально :( а какой диод и откуда был?

  8. dadhikravan

    dadhikravan Новичок

    Да черт его знает,китайский привод какой-то.
