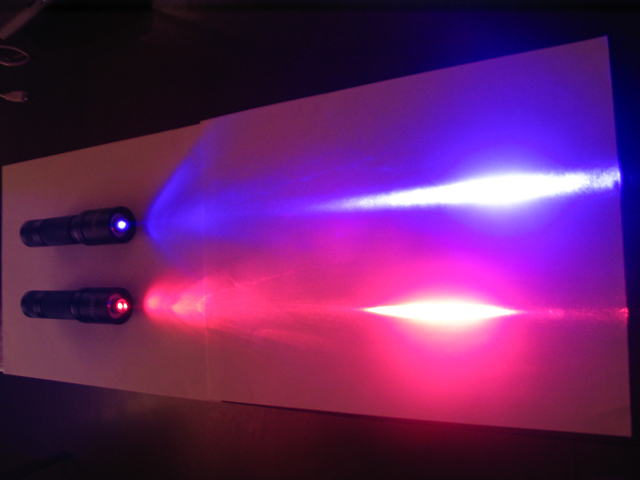

Красный и фиолет.

(Собраны были летом, но на этом форуме не «выкладывал»).
Решил для себя сделать окончательный вариант лазеров.
Решение пришло после просмотра и анализа ваших конструктивных решений.

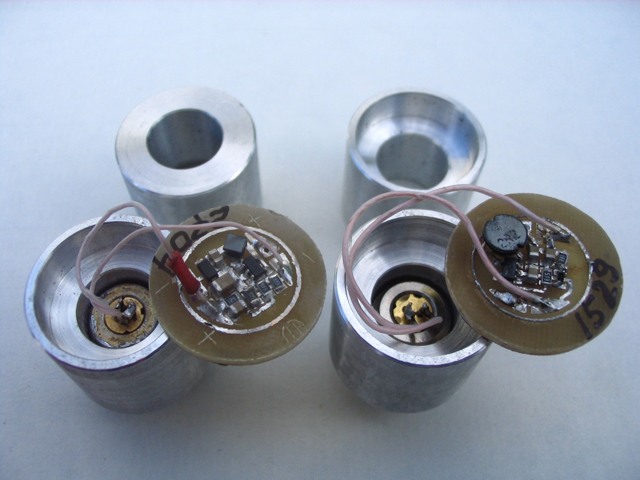

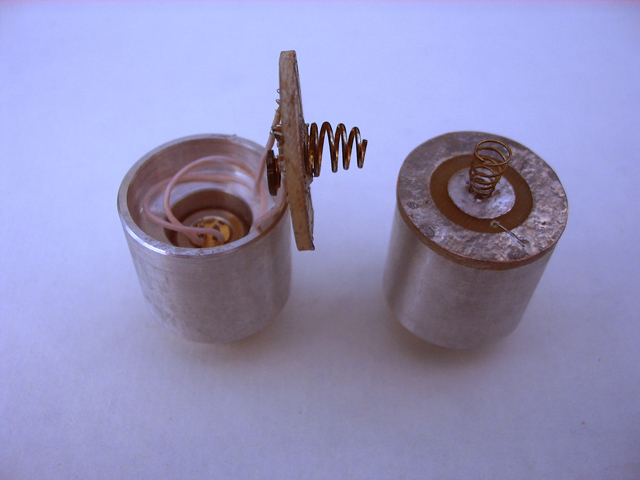

Минимум токарных работ Aixiz запрессован в радиатор, а драйвер выполнен на двух стороннем стеклотекстолите.
Фиолет:
ЛД с 6х мощный на ЛД 5.3V (250мвт) оптика стекло драйвер на LM2704
Красный:
ЛД с 22х мощный на ЛД 3.54V (484мВт). оптика стекло драйвер на NCP1529

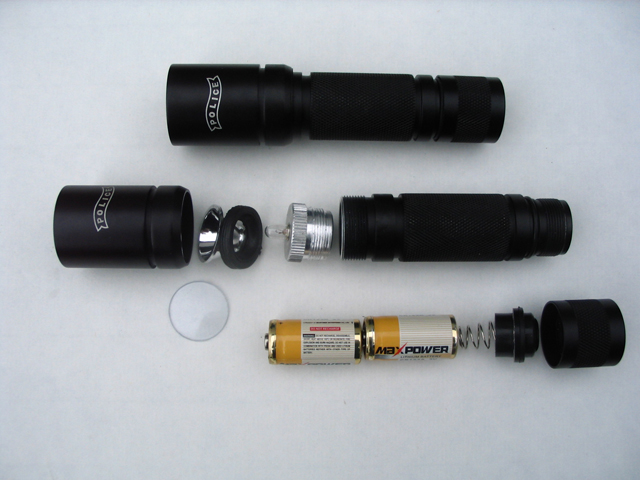

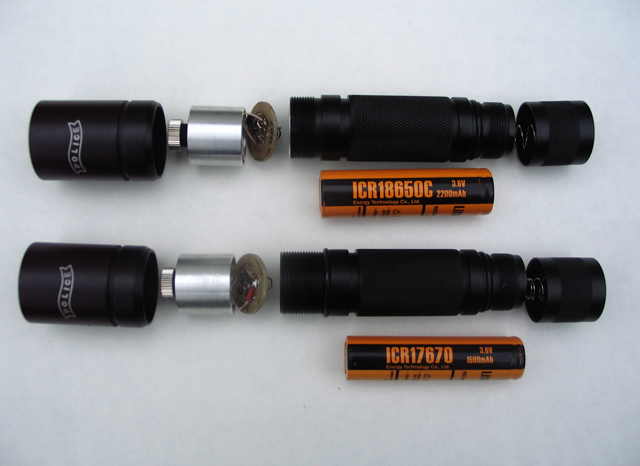

Под акум 18650 пришлось расточить корпус на 1мм и укоротил резьбу на 6мм, а акум 17670 подходит нормально.

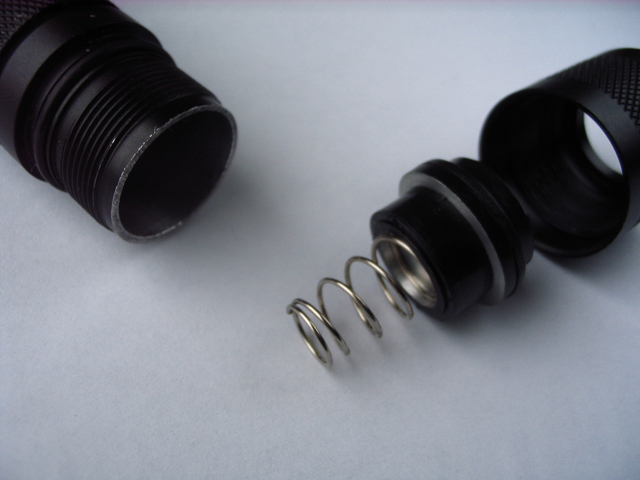

Кнопка у фонарика чисто механическая нажимаешь или закручиваешь до упора тогда светит постоянно.
Думаю после просмотра фотографий вопросов не возникнет.



Заменил ЛД с 6х на на ЛД с 12х.
Драйвер на двух ЛМ2704 напаянных друг на друга.
Ранее он у меня питал синий 445 ЛД.
Но после замены его на Драйвер MicroFlexDrive_V5 он у меня остался без дела.
Вот я и решил им запитать фиолет с 12х.
Схема с плавным «пуском» ЛД включен без ограничительного сопротивления по току.
Расчётное питание на выходе 6В, но нужных номиналов сопротивлений не было поставил что есть.
Проверка драйвера на нагрузке (мощный проволочный переменник на 22оМ акум литий 3.6В) показала:
В ---- мА
6.3-----330
6.3-----370
6.0-----400
5.6-----475
5.2-----510
4.8-----530
4.4-----550
Затем подключил свой фиолетовый ЛД с 12х и замерил на нём напряжение - 5.89В значит ток на ЛД ~ 418мА.
Сам драйвер при этом потребляет ровно 1А.
При включение лазера яркость плавно возрастает до максимального значения в течение 0.5сек.



Главное не перегревать ЛД (не включать на долго) я обычно свечу по 5-10сек мне больше и не требуется.
Ток на ЛД не мерею в цепь с ЛД лучше не лезть тем более с амперметром, а ток ЛД определяю по таблице (Результаты измерений) на форуме у lasers.org.ru .



напряжение на ЛД 3.54 ???



Именно так на ЛД 3.54В (ЛД с 22х).
Правда, при этом приходиться светить по 5-10сек, что бы не допускать перегрева ЛД.



Глупо, имхо, на 50 мВт поднял мощи, но геморрой такой создал.



У каждого своя цель мне нужно было светить не долго но «мощно». (не 50мВт, а 100Мвт)
мА ------ мВт------- В
455-------381-------3,11
635-------483-------3,53



Конструкции мне нравятся. Собрано оккуратно. Держи+



ABA, для прожигания? Визуально то разница почти не заметна же.



Визуально разница мало заметна, но жжёт значительно лучше!
