Корпуса для лазеров. Общая.

Re: Корпус.

поправил



Re: Корпус.

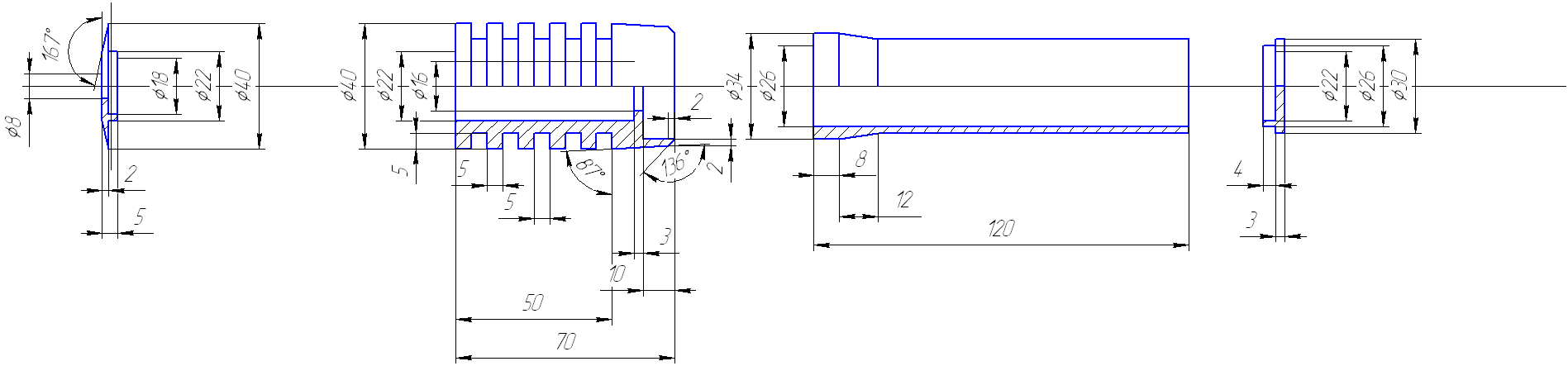

Я имел в виду вот это:
[attachment=0:34py18ua].png[/attachment:34py18ua]А вообще, так как конструкция симметричная, было бы лучше, если бы ты сечение оставил только на нижней половине, а на верхней обозначил бы поверхностный вид, то есть как эта деталька выглядит сбоку в действительности. Просто иначе необходимо наличие пунктирных линий, обозначающих невидимые рёбра. Хотя думаю, что если токарь нормальный, то он и так поймёт...



Re: Корпус.

так и не понел что нужно изменить =\

Если не трудно схематически накидай.

или поправь сам чертеж http://slil.ru/27832708 (Компас)



Re: Корпус.

Чертёж в компасе открываться не хочет (у меня 3D 9V).

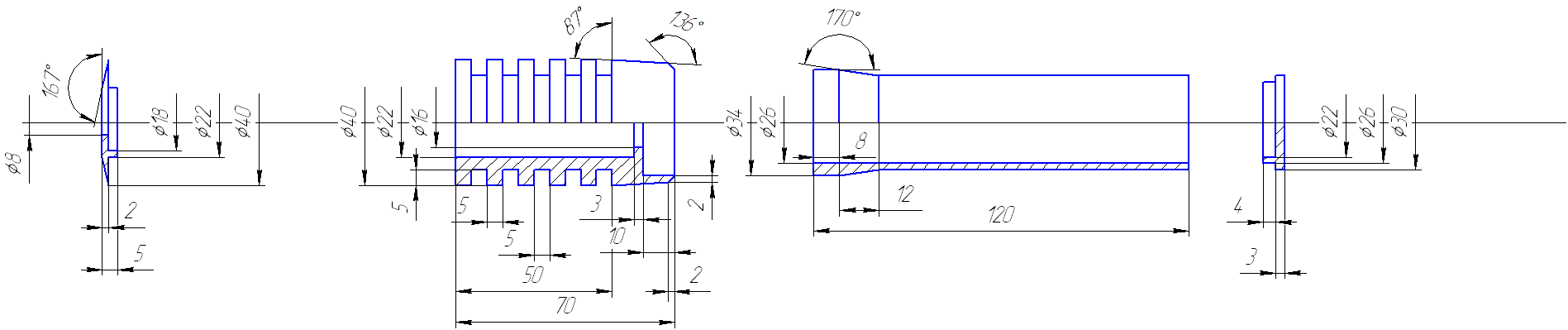

В общем, немного поправил в паинте, лично я бы сделал так, только ещё резьбу бы нарисовал и вид спереди:



Re: Корпус.

рисовал в V10

Впринцепи ясно , спс. Щас подправлю.



Re: Корпус.

как теперь размеры проставить ?
Вид спереди как лучше отобразить ? там же будет просто окружность и в ней еще штук 7 )

http://slil.ru/27833112 (компас V9)
Подправь если чего не так



Re: Корпус.

Не, постой У меня всё правильно было - размеры так и положено ставить с обрывом, так как конечного контура не видно. Не волнуйся, токарь поймёт.
Насчёт вида спереди: сплошной линией рисуй только ту окружность которая точно видна спереди, все те окружности, которые не видны обозначай пунктиром. Также можешь часть размеров перенести туда.



Re: Корпус.

окей, пасиб



Re: Корпус.

на виде спереди по моему нечего не видно.
Мб как подругому изобразить ? где его разместить ?



Re: Корпус.

А на виде спереди в данном случае ничего особого быть и не должно. Только описание того, что всё - круглое.
Вот: http://slil.ru/27833209
В принципе, там осталась только резьбу наметить и можно отправлять в печать, хотя проверить было бы нелишним.



Re: Корпус.

сам бы я еще год тыркался
спс еще раз



Re: Корпус.

Ребята сразу видно в токарном деле понимаете не очень, не в обиду,
хотя бы на первой позиции в чертеже слева под резьбу оставлено 3 мм.(5-2) это нереально изготовить, у плашки заход есть у вас получится один виток отсилы держаться не будет, ну и плашку такую с мелким шагом найти проблематично М22х1
я сам станочник и прекрасно это знаю

Кстати ещё если выбираете мелкую и нестандартную резьбу, она будет резаться резцом а для резца нужен некоторый размах-выход в упор очень маленький размер сложно нарезать.



Re: Корпус.

учтем



Re: Корпус.

Заказал, токарь все вроде понел.
завтро должен отдать девайс наруки, ЖДЕМ



Re: Корпус.

Кстати, всё хотел спросить... В ту полость, которая находится внутри ребристого радиатора, ты собираешься поставить лазерный модуль, так?



Re: Корпус.

угу..

viewtopic.php?f=5&t=1495 чуть модифицированный токой.
или HLDPM10-650-3



Re: Корпус в который всё влезает.

хаахаххахахаххахах ну ты даёшь
как можно лазер в приличном общистве использовать???? это типо пришол на свадьбу и стоьшь, так не каво не трогаеше, лазером на кастюме жиниха слова пишешь?))))

ну или как ты се это представляешь? причём я заметил такую вот вещь: лазер памойму(могу ошибатся) простым смертным не интересны...((( показывал пока ешё не многим но всёже... это там радио любителям, кулибиным всяким больше по духе) типо а каккой ток на нём? а на скока батареек хватает? и тп...

но мне лично тоже больше корпус-фонарик нравится))



Re: Почти идеальный вариант корпуса

Нет, не протянет т.к. один АА аккум 2700 мА/ч имеет энерговооруженность 1,2 * 2700 = 3,24 Вт,
а три ААА аккума 1000 мА/ч имеют 3,6 * 1000 = 3,6 Вт.
Уже распространены ААА акумы емкостью 1100 мА/ч, 3 шт. которых выдадут 3,96 Вт.
Импульсный драйвер будет потреблять от трех ААА меньший ток чем от одного АА,
по этому не важно что отдаваемый ими ток меньше, драйвер всеравно будет потреблять одинаковую мощность.



Re: Почти идеальный вариант корпуса

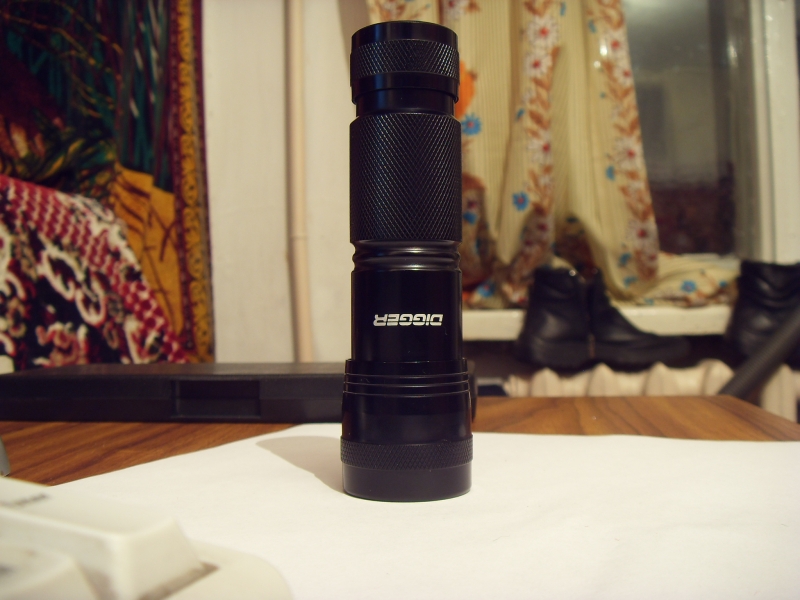

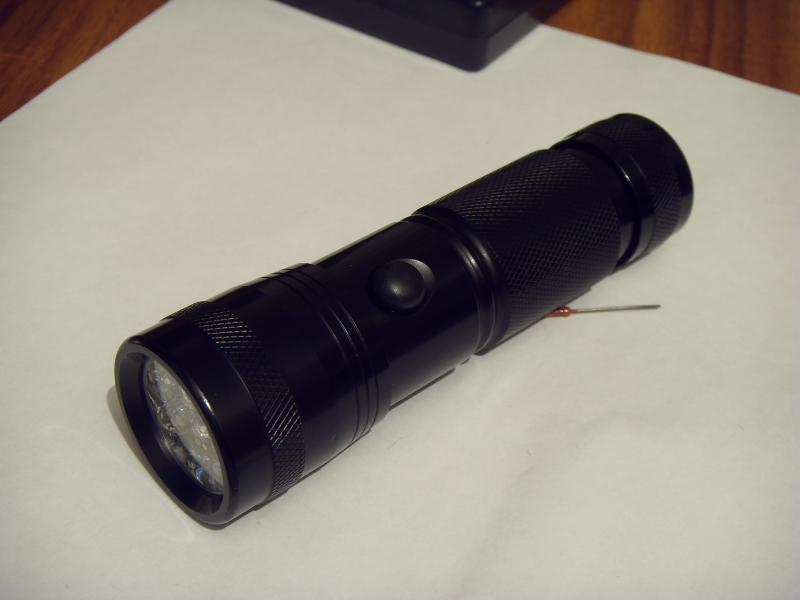

А я собираюсь вот в таком сделать,сегодня купил:



Re: Почти идеальный вариант корпуса

боотинки ! они смотрят на нас как на овно
чет большеват как то корпус,имхо.
