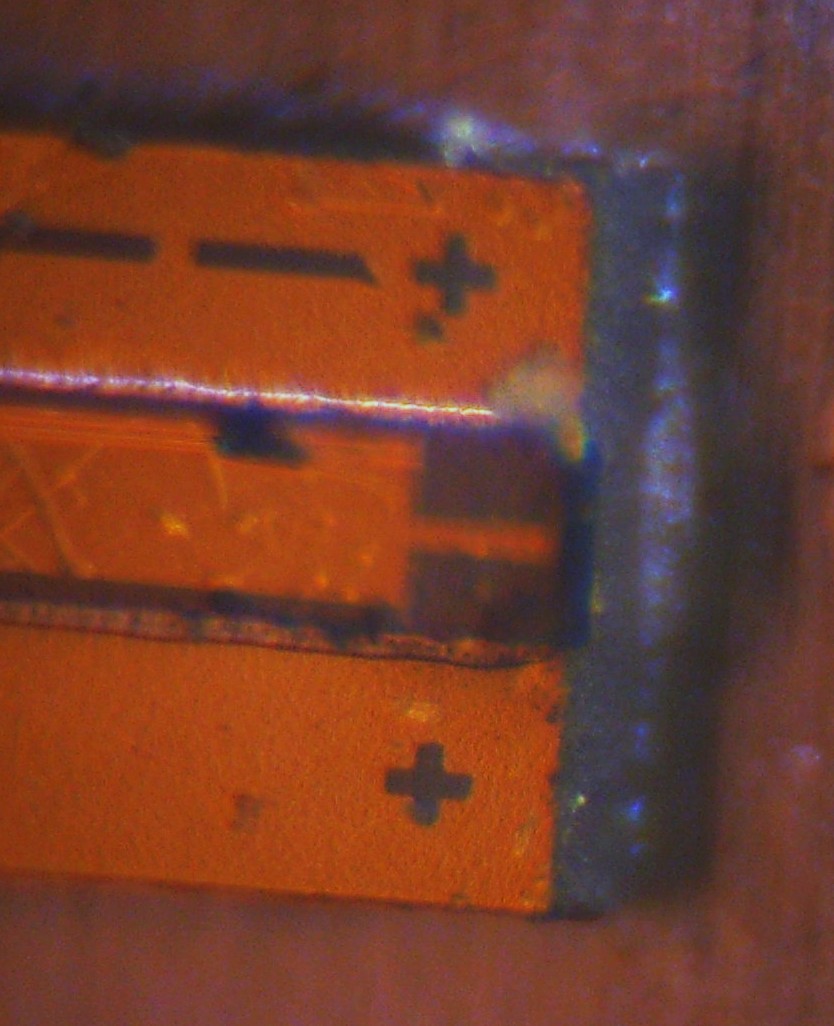

Какой странный диод Super-WriteMaster SH-S223

Дык вот не понятно(мне, не лазерщик ), Где кристал то? Один общий на минусе, иль два на плюсах? (Наверно глупость сморозил)



по идее то что посередине



По этим фоткам вроде видно всё.

Две активных среды, немного смещены от центральной оси.
Я правильно понял, что на одной фотке работает красный, на другой ИК?



Да, на одной фоте светит ИК, а на второй убитый RED. Тока я понимаю что по одной плоскости они смещенны, а вот по второй? И где она эта плоскость?



По вертикали чтоли? Не думаю, зачем?

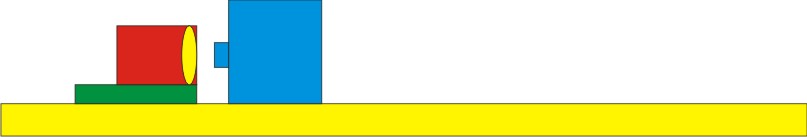

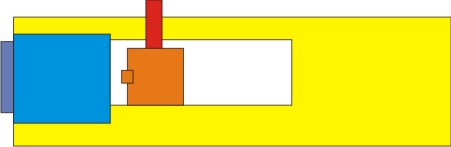

Роман - если есть возможность- выложи фото своего коллиматора, да и девайса в целом.



Продолжаемс....
Итакс набравшись смелости я кастрировал второй привод, имея опыт диод был извлечён очень аккуратно. Сам диод там стоит в корпусе- радиаторе квадратной формы, и со стёклышком. Всрывать его пока не стал. Подключил. Всё норм! Тока вот я задался посмотреть "А на каком токе он запучтиться...." Ну и начал с 11ма (317 микруха).
Както показалось странно- диод на 11 ма светил как обычный диод- только тускло. Ну добавляю я значит - и думаю "ну щас где нить на 100ма запуститься"- Но блин я был в шоке когда он запустился на 50 ма!!! И что терь думать?!?! Привод то 22х скоросной, Dual layer пишет на 16 скорости. Ну прибавил я значит току до 500 ма- Он гад не сдох..........!!!!!!!!!!! Так чтож получаеться приводимый тут расчёт 50умножить на 4 равно двести - НЕ КАТИТ?! И вообще подскажите сколько ему давать? Блин я запутался.....
И если кто наблюдал за диодами из LG22 - На каком токе они запускаються?



В общем - отказываюсь от сей затеи!
Причина- крайне неудобно размещать диод в коллиматоре! Требуеться спец подход к токарным работам- а у меня таковых нету.. Есть ещё и вторая причина- это "Безумная сложность в юстировке" Тоесть надо не только по центру линзы расположить один из диодов, надо его ещё по оси лучика правильно разместить..
Всё, фото можете куда нить в информацию запхать, а тему можно убить- можно и не убивать кому полезно будет.



сдохнет махом- проверенно.
Подложка в момент уплывает.



Не сгорит, а отвалиться подложка, очень быстро перегрееться клей которым она приклеена к теплоотводу.



Включив оба диода на максимальные токи- не поможет ни латунь ни медь, ни алюминий...
Просто кристалл с зеркалами общий, перегреваеться махом и с клея отваливаеться. теплопроводность клея в данном случае важна. а не то к чему прилипить диод.
Давно всем известно, разница между температурой корпуса и кристалла диода где то 20 градусов.
