Какой странный диод Super-WriteMaster SH-S223

Тема в разделе 'Лазерные диоды', создана пользователем axis, 14 мар 2009.

Страница 1 из 4
  1. axis

    axis Модератор Staff Member

    Не знаю в какой раздел поместить-переместите куда надо!

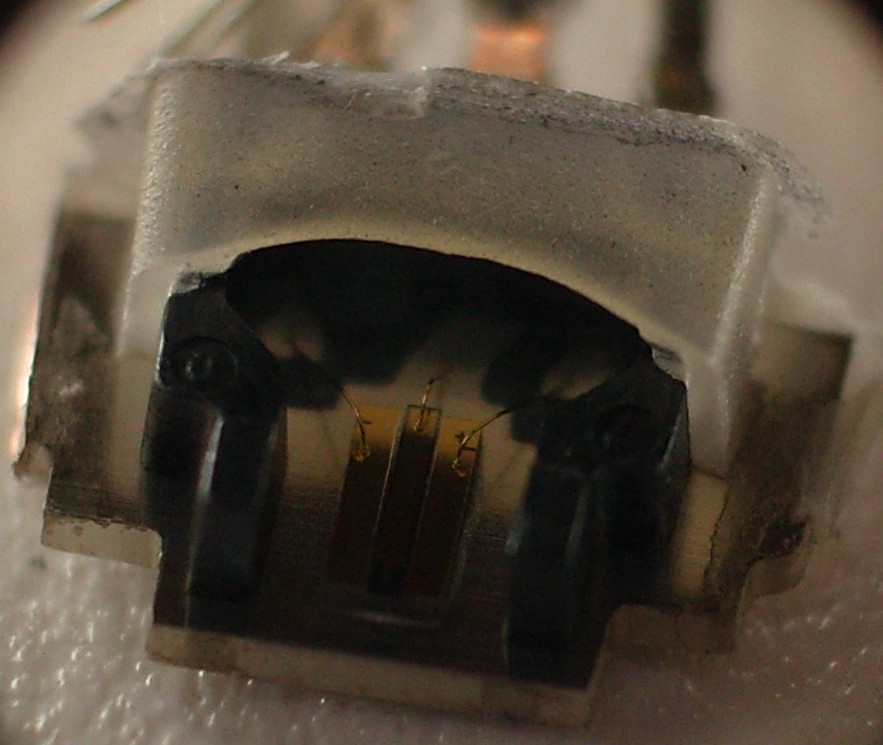

    В общем расковырял и охренел! ... корпус то пластиковый- радует только что лазеры спарены и ИК и RED ! пытаюсь сделать коллиматор под него.
    И ещё вопрс не подскажете - вроде он целый, но RED лазер светит как обычный диод- в чём причина? Что сгорело в ЛД?


    Вложения:

    • 1.jpg
      Размер файла:
      123,7 КБ
      Просмотров:
      2.906
    axis, 14 мар 2009
    #1
  2. axis

    axis Модератор Staff Member

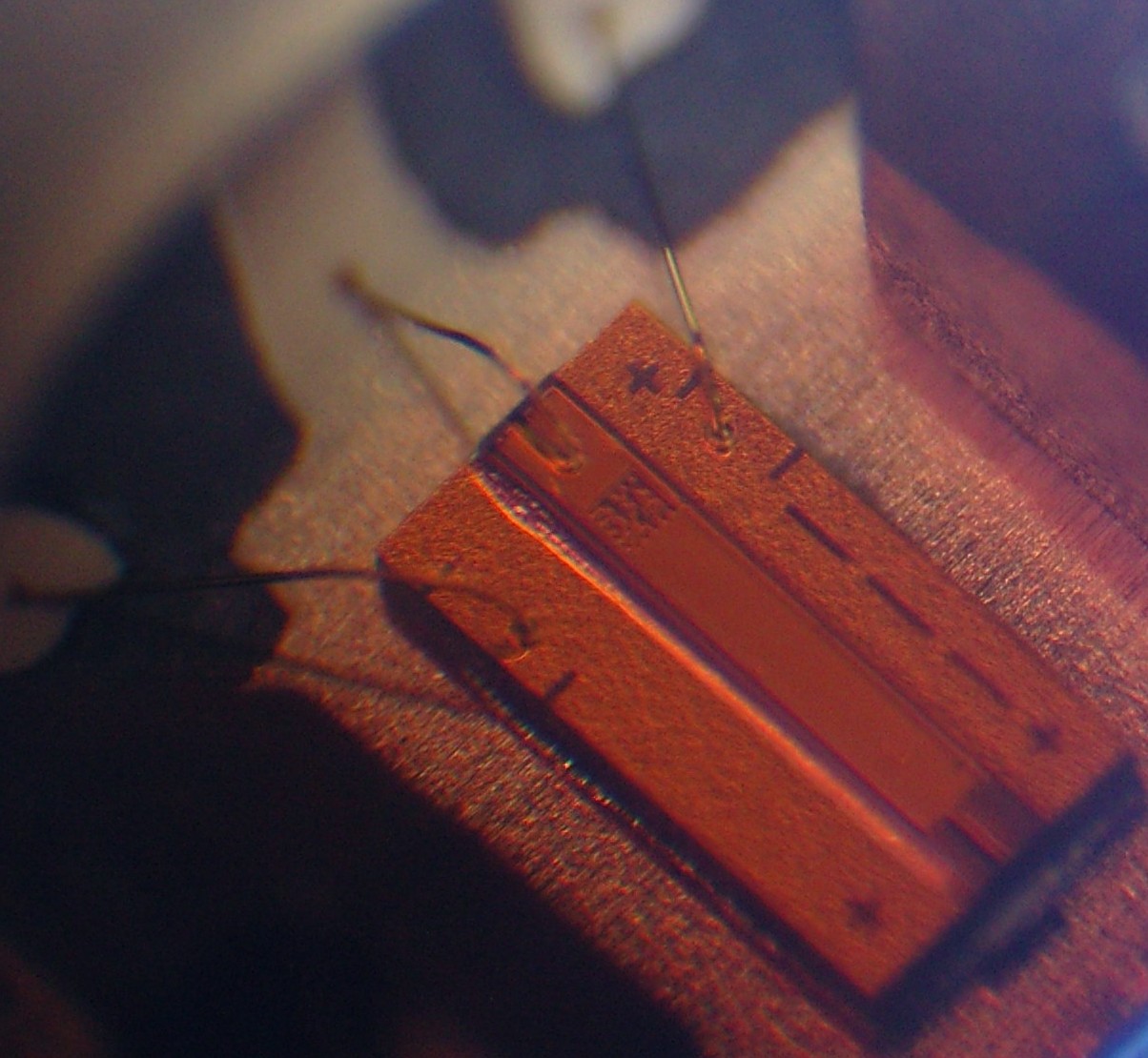

    Может быть вот это проблемма? на фото видно что то оплавленно...


    Вложения:

    • 2.jpg
      Размер файла:
      236,3 КБ
      Просмотров:
      2.831
    axis, 14 мар 2009
    #2
  3. GREY

    GREY Новичок

    Чаще всего спаренные лазеры очень слабой мощности..порядка 7-30мВт..для чтнения кароче!!!А как сфоткал так круто,чезер микроскоп??? Там на самом крисстале даже видны надписи + и - )))))))

    GREY, 14 мар 2009
    #3
  4. axis

    axis Модератор Staff Member

    Вообще этот диод из резака на 22 скорости вообще то.. и питаю щас ИК на нём на 400 ma(коротко давал 500 ма). приделал его к медной пластине - полёт нормальный.
    Фотал простым фотиком на 10 mpx с прикрученной самодельной оптикой.(Фоты ещё после етого сжаты так весят под 3 метра.

    axis, 14 мар 2009
    #4
  5. axis

    axis Модератор Staff Member

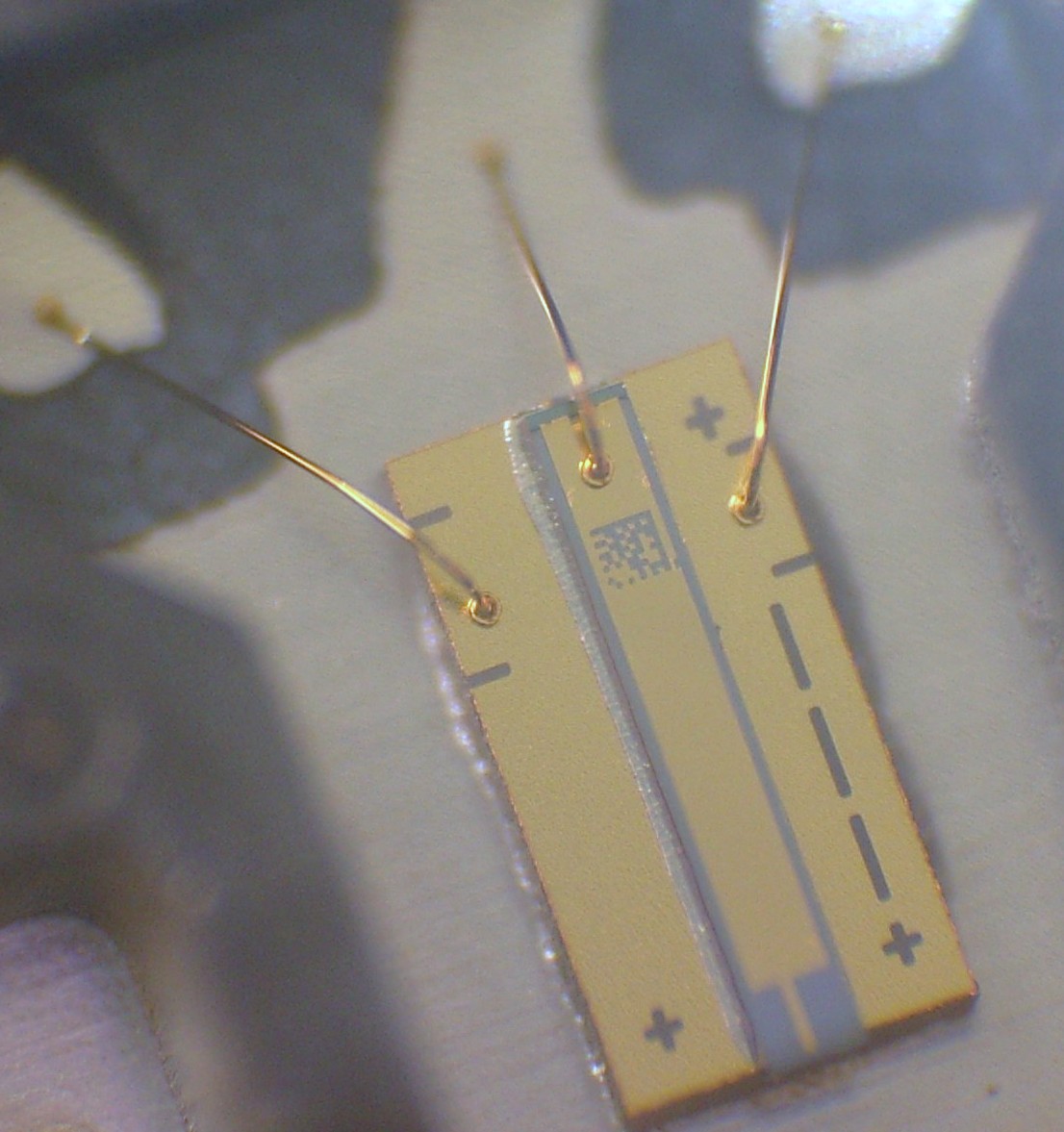

    Вот ещё фота


    Вложения:

    • 11.jpg
      Размер файла:
      203,8 КБ
      Просмотров:
      2.752
    axis, 14 мар 2009
    #5
  6. suslox

    suslox Пушистикс Staff Member

    охрененно!!!!!!полный респект за фото!!!!!там на кристалле оказывается точечный код нанесен!!!!как его нанесли?тоже лазером??? :confused:

    suslox, 14 мар 2009
    #6
  7. Etiol_Ehomba

    Etiol_Ehomba Новичок

    Это вроде называется сквер-кодом, и в нем скорее всего будет зашифрован сайт производителя. Чем нанесен? Мб методом литографии...

    Etiol_Ehomba, 14 мар 2009
    #7
  8. GREY

    GREY Новичок

    НУ на 400мА светит нормально??? Последняя фота вообще охренительная....зачед...))))

    GREY, 14 мар 2009
    #8
  9. axis

    axis Модератор Staff Member

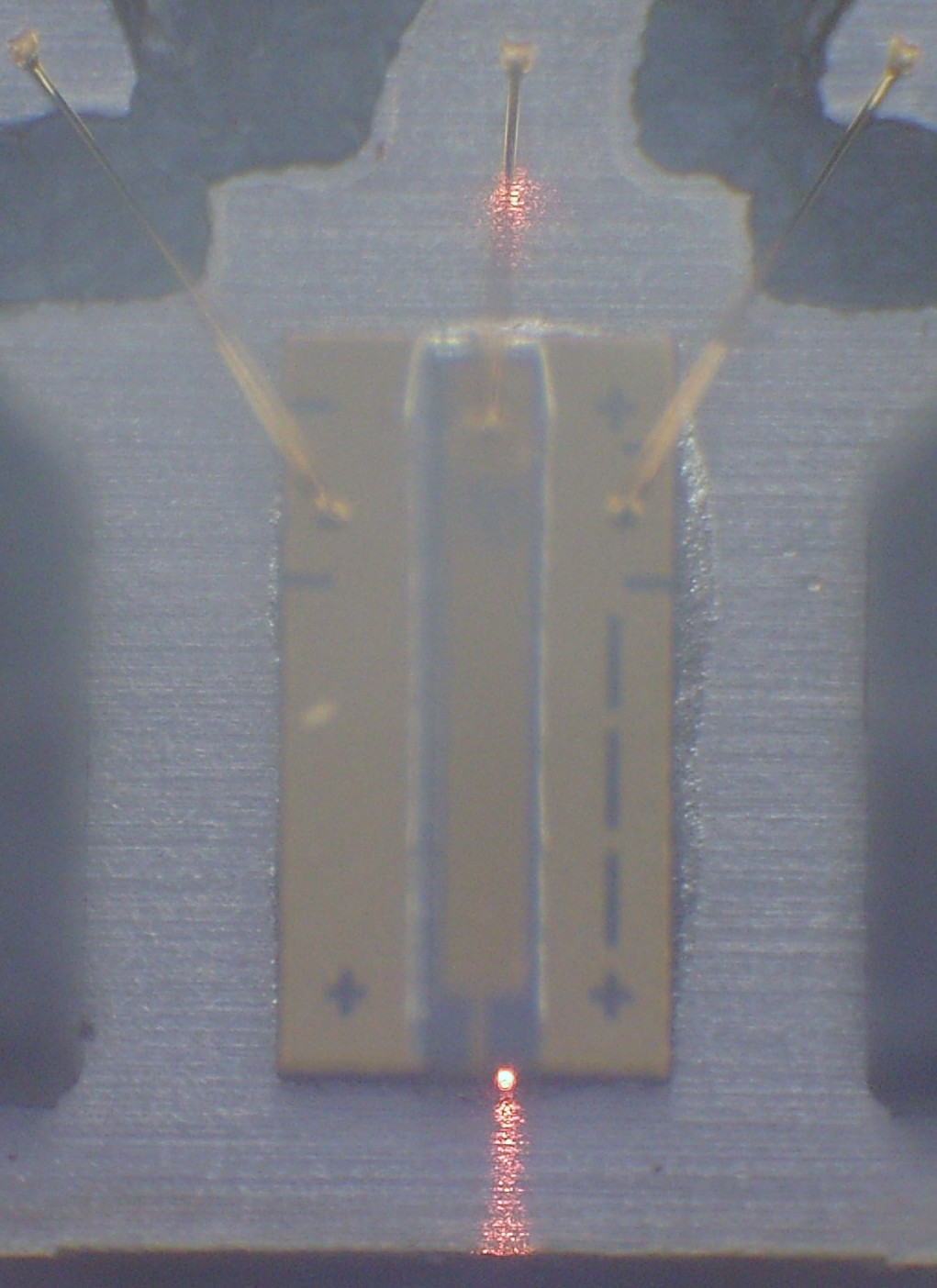

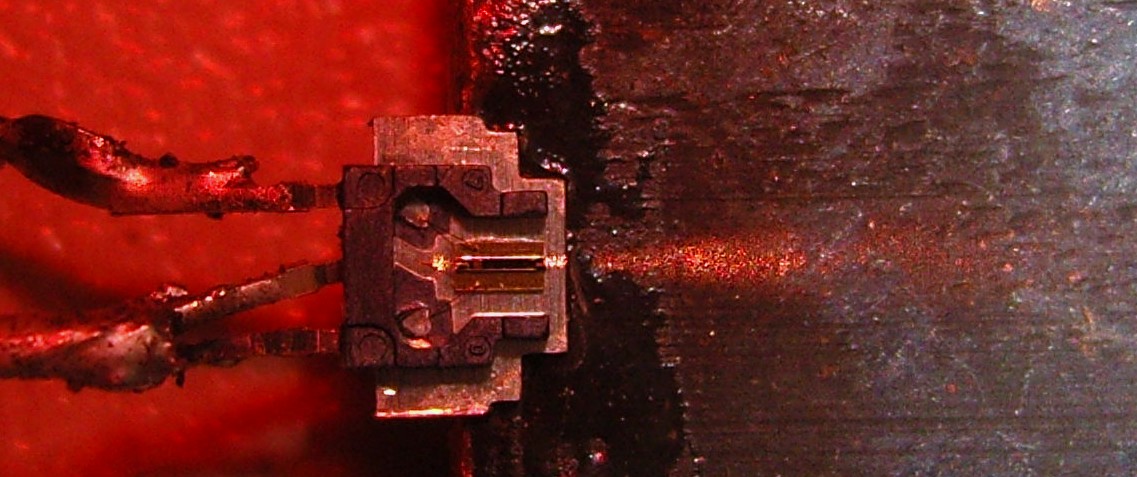

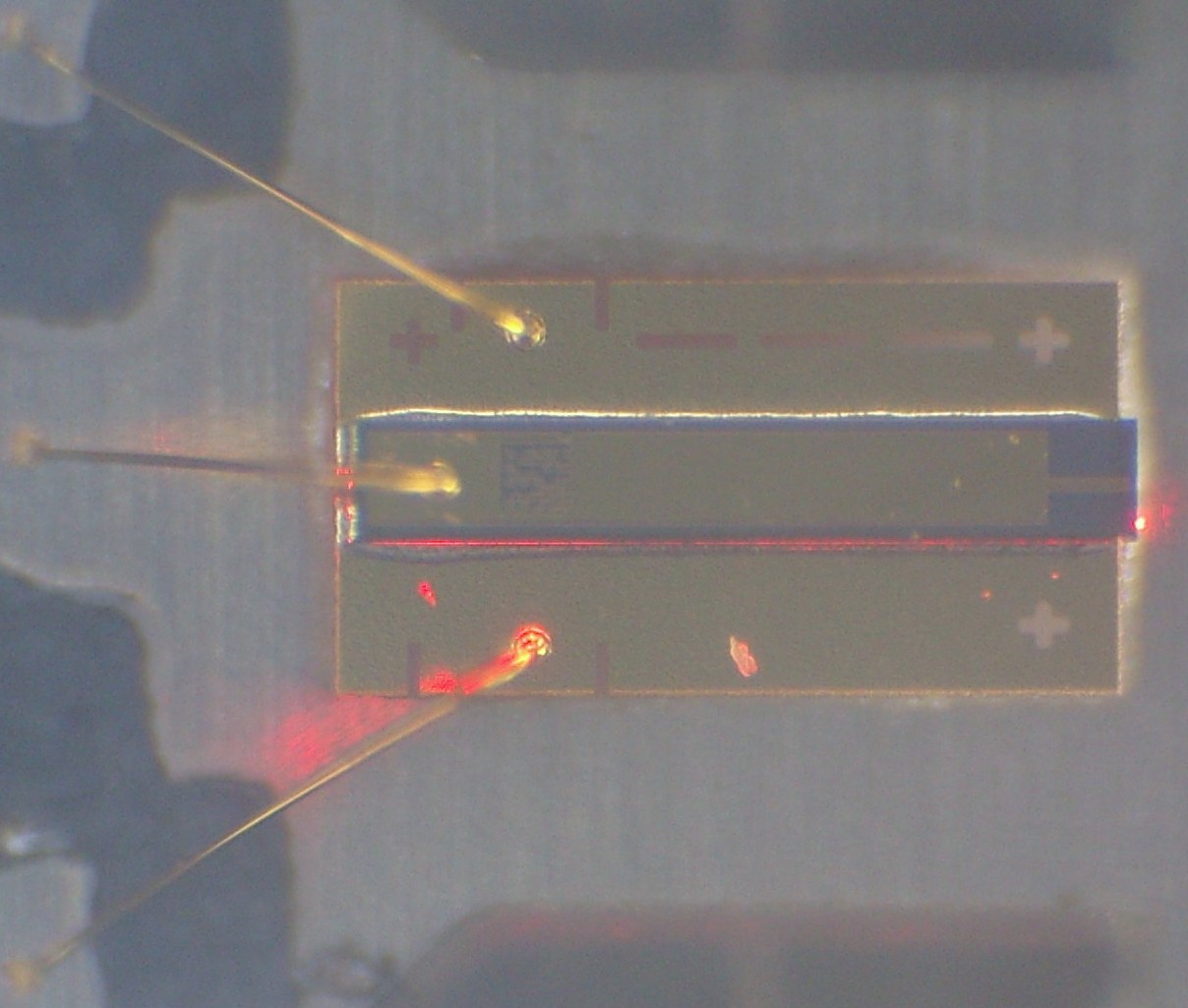

    Вот ещё фото - в работе по очереди Red и ИК и как было сделанно.
    Тока сори за мутноватость- фильтров номаных нету на камеру.
    на фото под нагрузкой в 200 ма, на 400 ма слепит:) зато изоленту шинкует...
    Что самое интересное- хоть он и опен кан- достаёться очень легко из головки, я даже не жалел его когда выпиливал, а он сцука выжил! Но сразу оговорюсь красный - мёртвый! Там на фото видно что у него просвечивает сзади. Я подозреваю что убил я его когда как всегда запарился и к 317 микрухе на горячую подцепил(Я так уже 6 штук спалил:)). А ИК живой. Да и ещё интересно что расстояние между ними очень маленькое, в принципе можно воспринимать как один луч наверно можно и парой включить... во всяком случае когда я его суперклеем(Ну небыло термолея:)) к медной плашке приклеил- вообще не наблюдал чтоб он грелся на 400ма.


    Вложения:

    • RED.jpg
      Размер файла:
      174,3 КБ
      Просмотров:
      2.879
    • .jpg
      .jpg
      Размер файла:
      216 КБ
      Просмотров:
      2.752
    • Stenв.jpg
      Размер файла:
      152,6 КБ
      Просмотров:
      2.719
    axis, 14 мар 2009
    #9
  10. SviMik

    SviMik Новичок

    Я смотрю тут макросъёмку любят. Фоткать кстати можно и мобильником неплохо. Надо просто приложить очень выпуклую линзу.
    Пример: пиксель моего ноута шириной 0,007мм :) (ну нет у меня open-can лазеров).
    [attachment=1:3eopfky7]foto432.jpg[/attachment:3eopfky7]
    Конечно не тот уровень, который у автора, но это телефон 3-летней давности :D
    [attachment=0:3eopfky7]429.jpg[/attachment:3eopfky7]


    Вложения:

    • foto432.jpg
      Размер файла:
      10,7 КБ
      Просмотров:
      3.457
    • 429.jpg
      Размер файла:
      111,4 КБ
      Просмотров:
      2.360
    SviMik, 14 мар 2009
    #10
  11. suslox

    suslox Пушистикс Staff Member

    :ROFL: сфоткай смайл лол или рофл так же крупно :D

    suslox, 14 мар 2009
    #11
  12. axis

    axis Модератор Staff Member

    Смаил!


    Вложения:

    • Smile.jpg
      Размер файла:
      55,8 КБ
      Просмотров:
      2.286
    axis, 14 мар 2009
    #12
  13. axis

    axis Модератор Staff Member

    К стати Suslox!
    Вот такой диод то я и хотел запитать на базе LM358 там же два ОУ.

    axis, 14 мар 2009
    #13
  14. SviMik

    SviMik Новичок

    [attachment=0:1r0t5j2h]434.jpg[/attachment:1r0t5j2h]


    Вложения:

    • 434.jpg
      Размер файла:
      160,8 КБ
      Просмотров:
      2.396
    SviMik, 14 мар 2009
    #14
  15. suslox

    suslox Пушистикс Staff Member

    :ROFL: спасибо...улыбнулся

    suslox, 14 мар 2009
    #15
  16. axis

    axis Модератор Staff Member

    Итакс, отчёт такой! Ик простоял включенным на 400ма 40 минут, полёт нормальный! Простоял 20 минут на 450, полёт нормальный! Простоял 10 минут на 500 -полёт нормальный! Дальше сыкотно! Хотя ещё есть второй привод- но это уже для чистового варианта.

    axis, 14 мар 2009
    #16
  17. Роман

    Роман Пользователь

    я давно писал про этот диод . ик тянет спокойно 370 тоже. просто что я писал почемуто пропало с конфы. я их уже 4 штуки собрал
    а зачем ты его рабочий с корпуса ввытаскивал?? он сам как радиатор прижимаешь его плоской стороной к побольше и всё а спереди колиматор приделываешь. но вообше мне токарь точит колиматоры с боковым вырезом и болтом м3 сверху. лучи сдвинуты поэтому один идёт по центру второй рядом по желанию ставиться. лучше использовать вторую линзу побольше если светить в даль обоими лучами и приравнивать мошьность.

    Роман, 15 мар 2009
    #17
  18. axis

    axis Модератор Staff Member

    Вытащил из родного радиатора так как у него теплоотдача херовая, он же там пластиком залит, а сейчас он с медью контачит-и вообще не грееться!Следующий по любому буду вытаскивать из корпуса - разница неимоверная, плюс окошко у родного радиатора съедает ~10% энергии/

    axis, 15 мар 2009
    #18
  19. suslox

    suslox Пушистикс Staff Member

    да это однозначный гон,что ик из привода можно питать 300ма и больше!!!у него наверно срок службы становится несколько часов!

    suslox, 15 мар 2009
    #19
  20. axis

    axis Модератор Staff Member

    Suslox, можно или нет не знаю- но переносит легко! хотя чувствительной разницы между 300 ма и 400 ма-не заметно. Повторюсь! Что мне нравиться в этом диоде- то что он НЕУБИВАЕМ, начиная с того как я его выковыривал, как юзал, сколько раз он падал в хлам с болтиками стружку с медью и т.д. -он до сих пор жив! По опыту NEC-овский диод Open can очень нежный, первый даже выпилить не удалось!(Руки не кривые)
    Если нет веры-могу фотку сделать, цепь диод- прибор.

    axis, 15 мар 2009
    #20
