Интересные и необычные ЭВП

Да. При развитии разряда столб дуги является существенно не эквипотенциальным.

То же явление , хотя менее заметное, я наблюдал и в ртутных тиратронах с положительной сеткой (ТР1-6/15, ТР1-15/20).



http://www.rtv-pvo-gsvg.narod.ru/foto/guns/photo10.htm
См. фото: ПРВ-13, прицеп В-1

http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-44#post-50749
Опричь размеров ничем не отличается от ТР1-6/15. См. последний снимок.

Интересный перечень. Особенно последняя строка в таблице.

http://www.155la3.ru/vk20.htm

Потом подумал, вдруг вы не знаете. Это сайт Клапауция (klapaucy): http://www.155la3.ru/



BK-20

Параметры конечно...
Но кто думает о параметрах видя такой прибор.

Взято отсюда, с датами:

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР​

ОТДЕЛ БЕЗОПАСНОСТИ И ПРОМЫШЛЕННОЙ САНИТАРИИ​

ТИПОВАЯ ИНСТРУКЦИЯ​

ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ПЕРСОНАЛА, ОБСЛУЖИВАЮЩЕГО КЕНОТРОННЫЕ УСТАНОВКИ​

РД 34.03.208​

СОГЛАСОВАНО: Заведующий Отделом охраны труда ЦК профсоюза рабочих электростанций и электротехнической промышленности Н. Федоров 24 декабря 1971 г.

УТВЕРЖДАЮ: Начальник Отдела по технике безопасности и промышленной санитарии Министерства энергетики и электрификации СССР Р. Гаджиев 24 декабря 1971 г.



1Ц1С он стандартного вида. Октальный. Верхний вывод ещё, двухцокольный словом. Но в общем - "как все".
А вот ВК-20 прямо нечто ископаемое.



Очень интересно. Спасибо.

У ТГИ1-500/20 в десять раз больше частота повторения импульсов: 5000 в с., против 500 у ТГИ1-700/25.
На анодном вводе - радиатор.

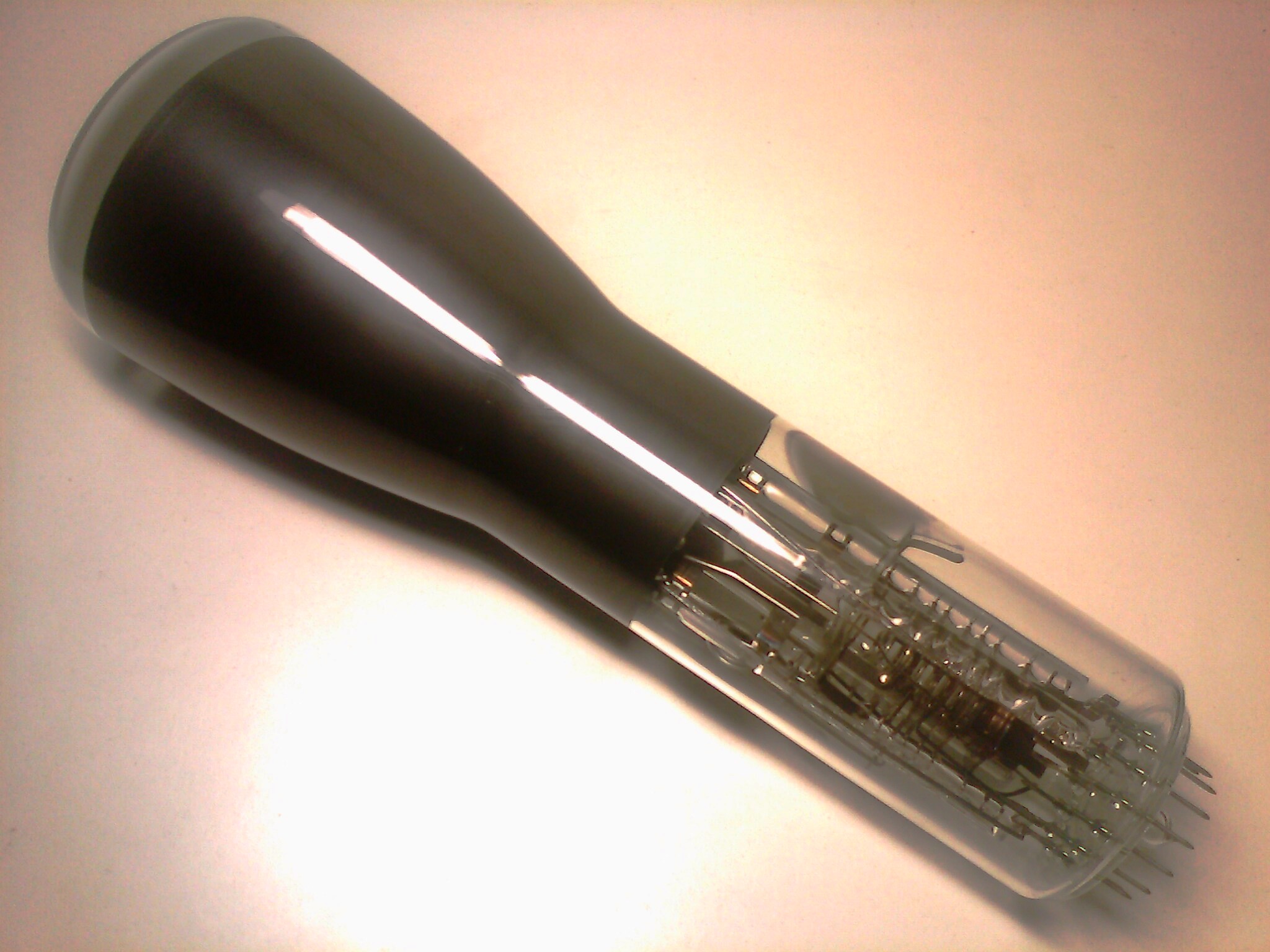

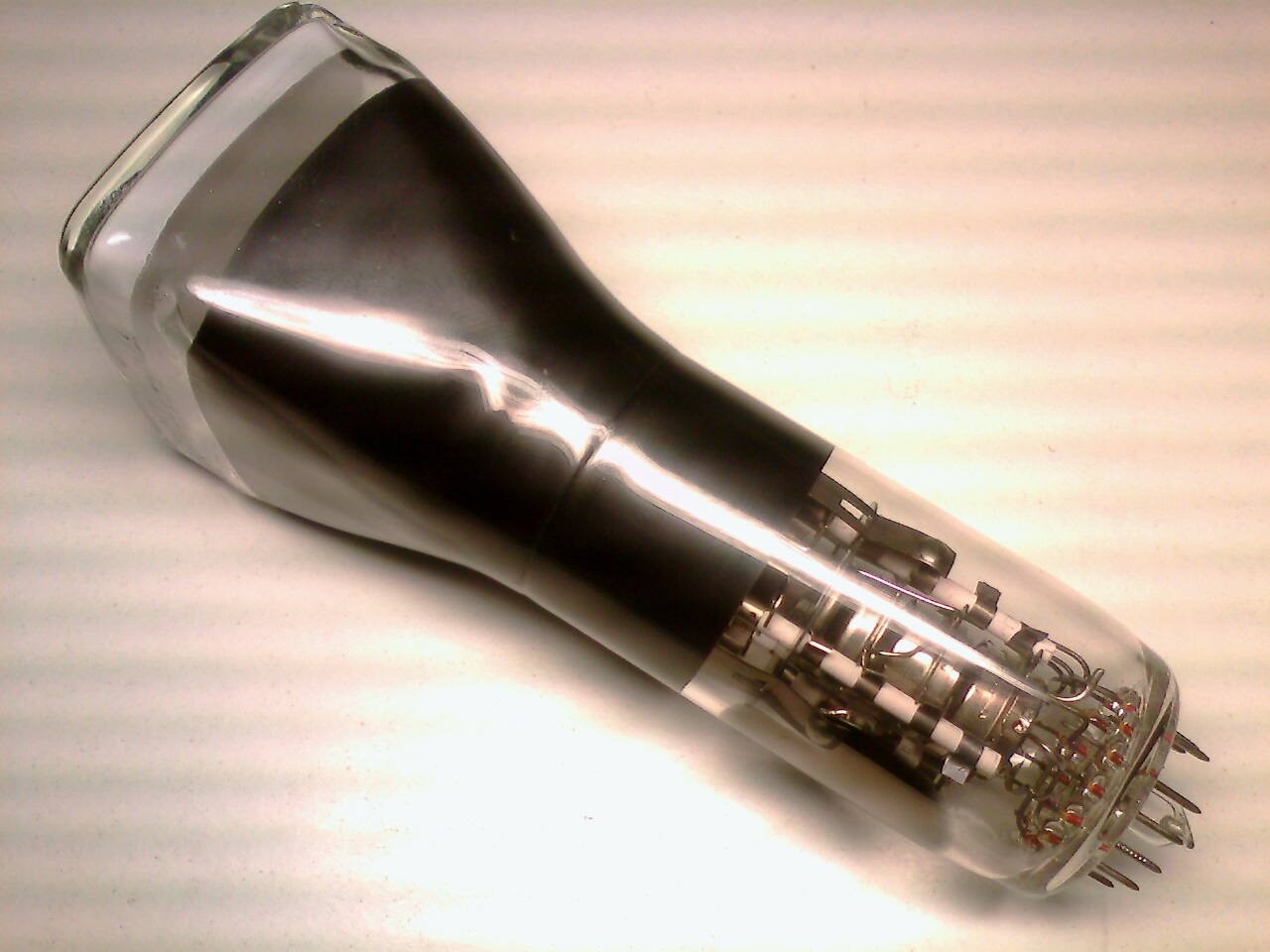

А как ва моя коллекция электроннолучевых приборов????

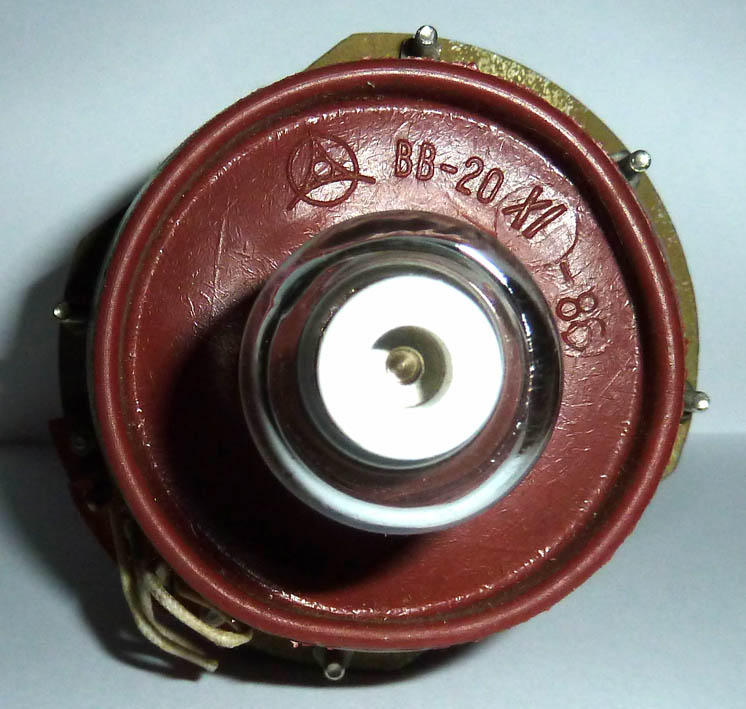

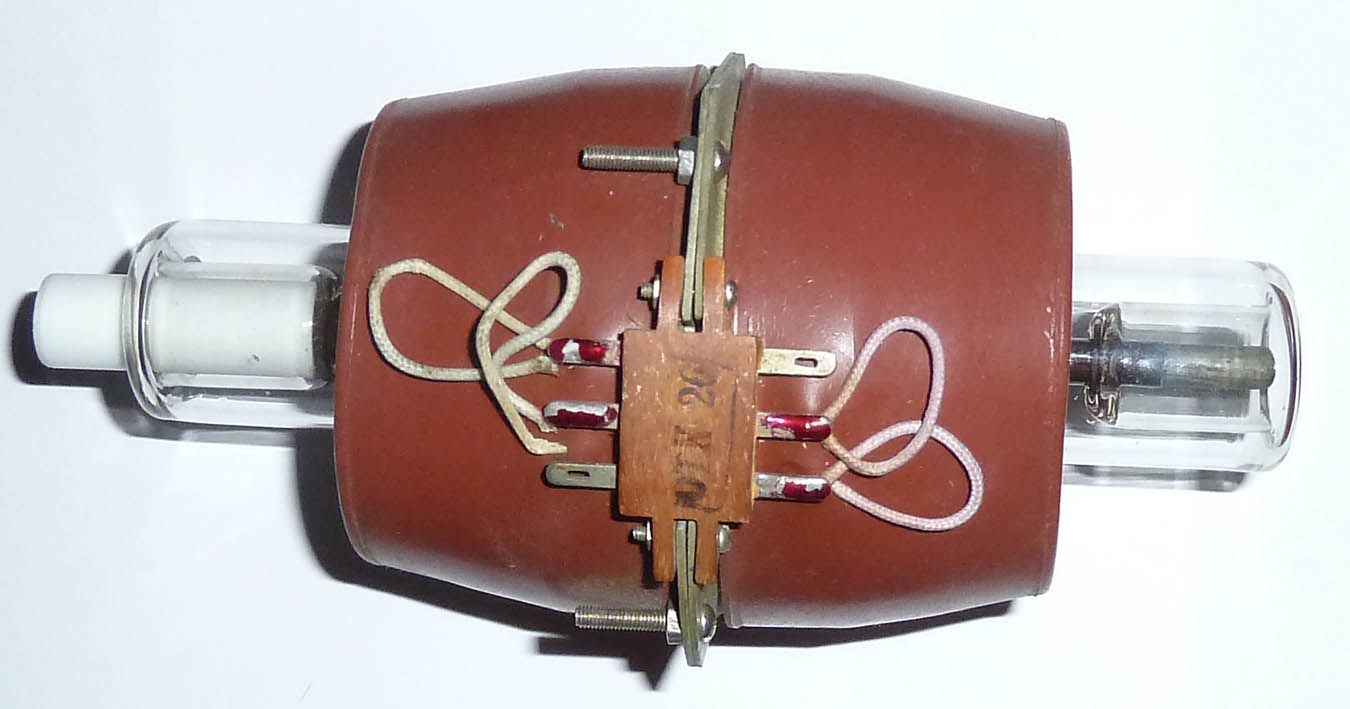

ВВ-20
Вакуумное высоковольтное реле.
Изделие Полярона.



Нет. ВВ-20 конструктивно ближе к геркону, большому геркону. Но корпус биконический. Две полуобмотки. Одну обмотку не надеть, видимо, на корпус такой формы.

Полагаю, всё полезно, что интересно. Я едва ли применю ВИ3-70/32. Но есть! И т.д...



Не отрицаю!! но могнетрон он во первых тяжелый а во вторых на вид непонятная деталь и по его виду на первый взгляд не скажеш что это лампа хотя тоже хочится в коллекцию))) Вот это реальный эксклюзив ХД))



Магнетрон интересный, конечно.

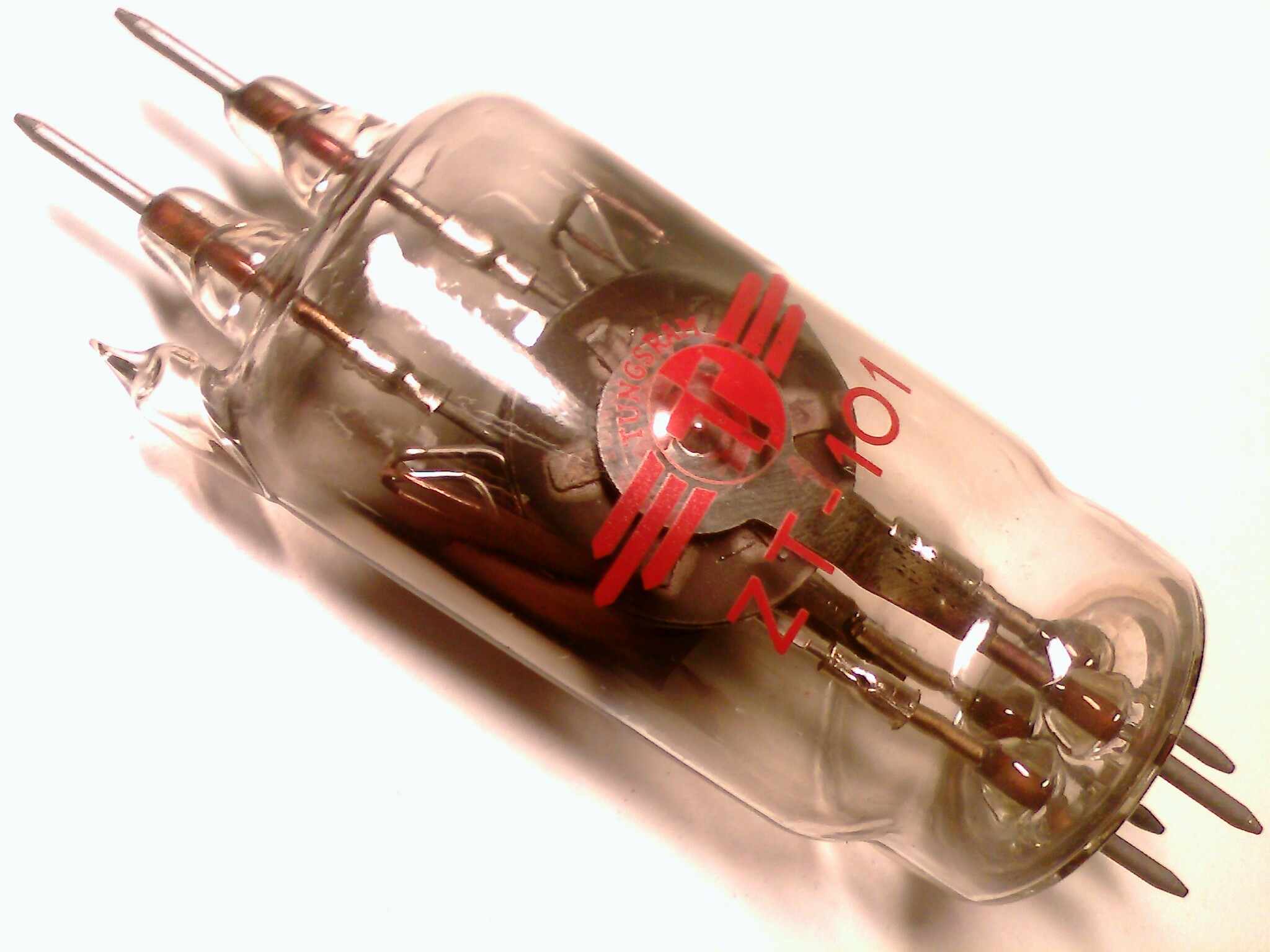

ZT101Country: Hungary Brand: Tungsram; Budapest (see also British T.)
Developer: BBC - Brown Boveri; Switzerland
Tube type: Magnetron UHF
Similar Tubes Normally replaceable-slightly different:
MD10/2000

Was used by Military and/or Government
Filament Vf 1.7 Volts / If: 3.9 Ampere /
Description Schlitz-Magnetron; 2000...2160MHz.
Dimensions (WHD)
incl. pins / tip 40 x 115 x 32 mm / 1.57 x 4.53 x 1.26 inch
Weight 44 g / 1.55 oz
Literature Schweizer Elektronenröhren 1917-2003, Willi E. Seite 78, 80

А здесь куда как интереснее.
http://lasers.org.ru/forum/attachments/img0558a-jpg.9983/
Или вы её на дачу отправили?



Омегатрону досталась 6Г7С с металлическим кольцом на цоколе. 1946 г.
Истинный раритет. Никогда не видел такой.

По магнетрону ZT-101: его уже показывали. В коментариях чуть подробнее, чем здесь. Но про мощность вроде не было и там.



Двойной диод-триод. Сверху триод.

И такие, с карболитовым цоколем, редки: http://istok2.com/photo/431.jpg

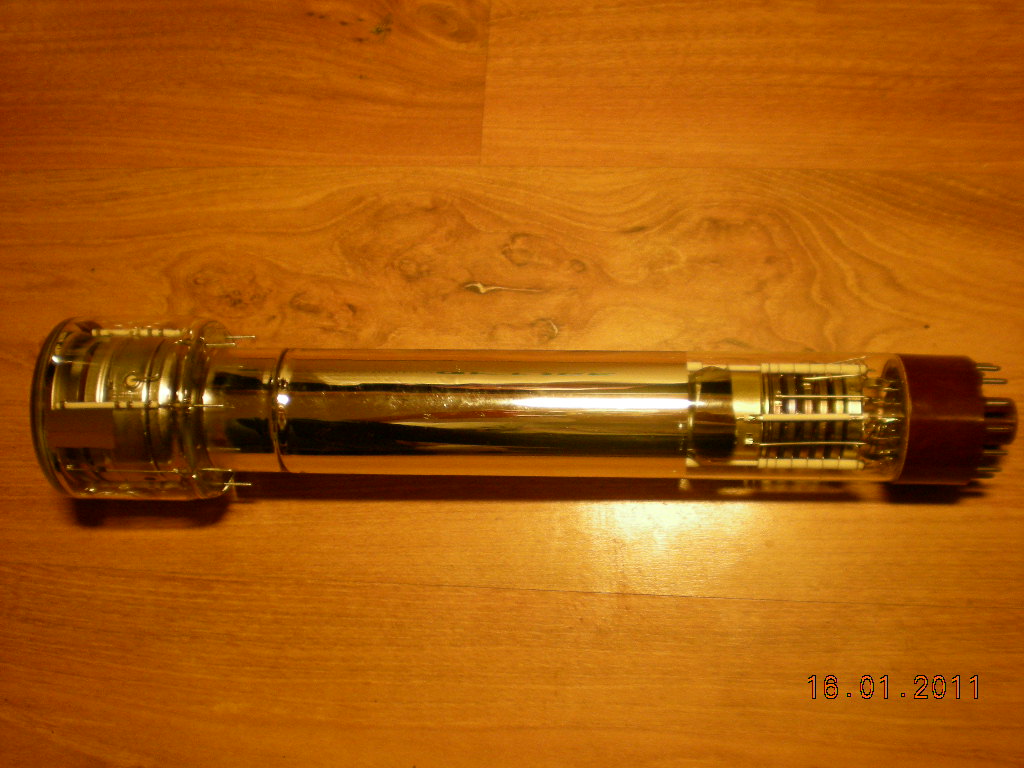

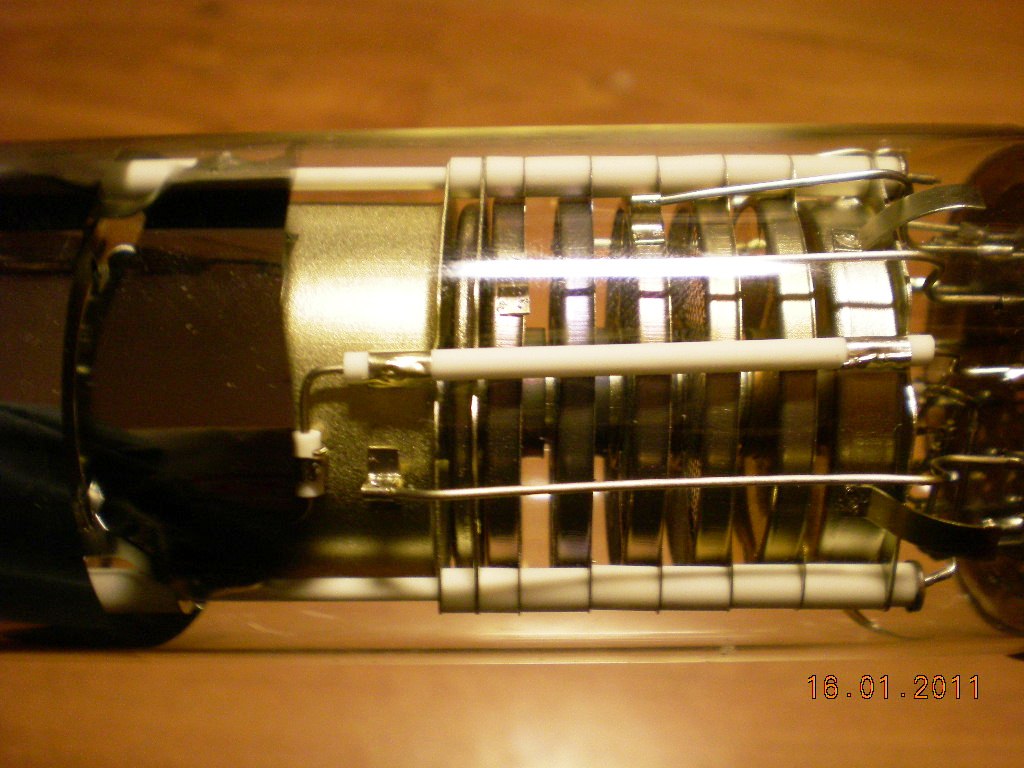

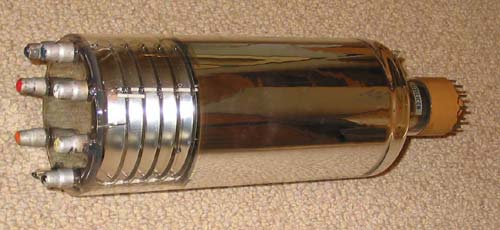

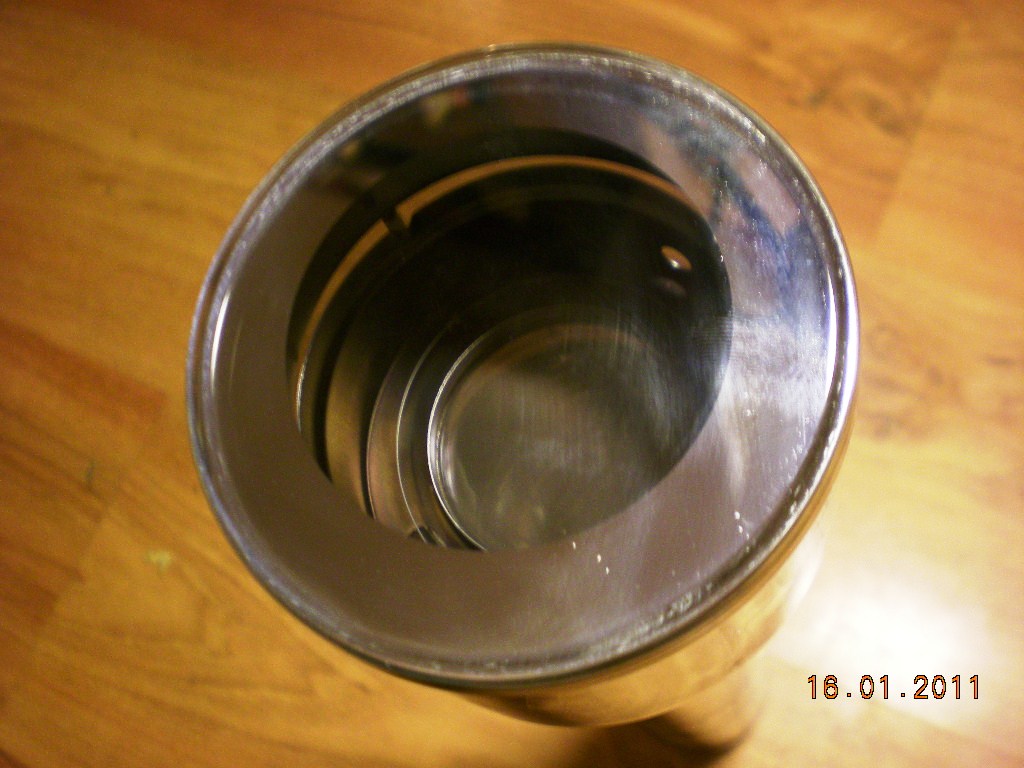

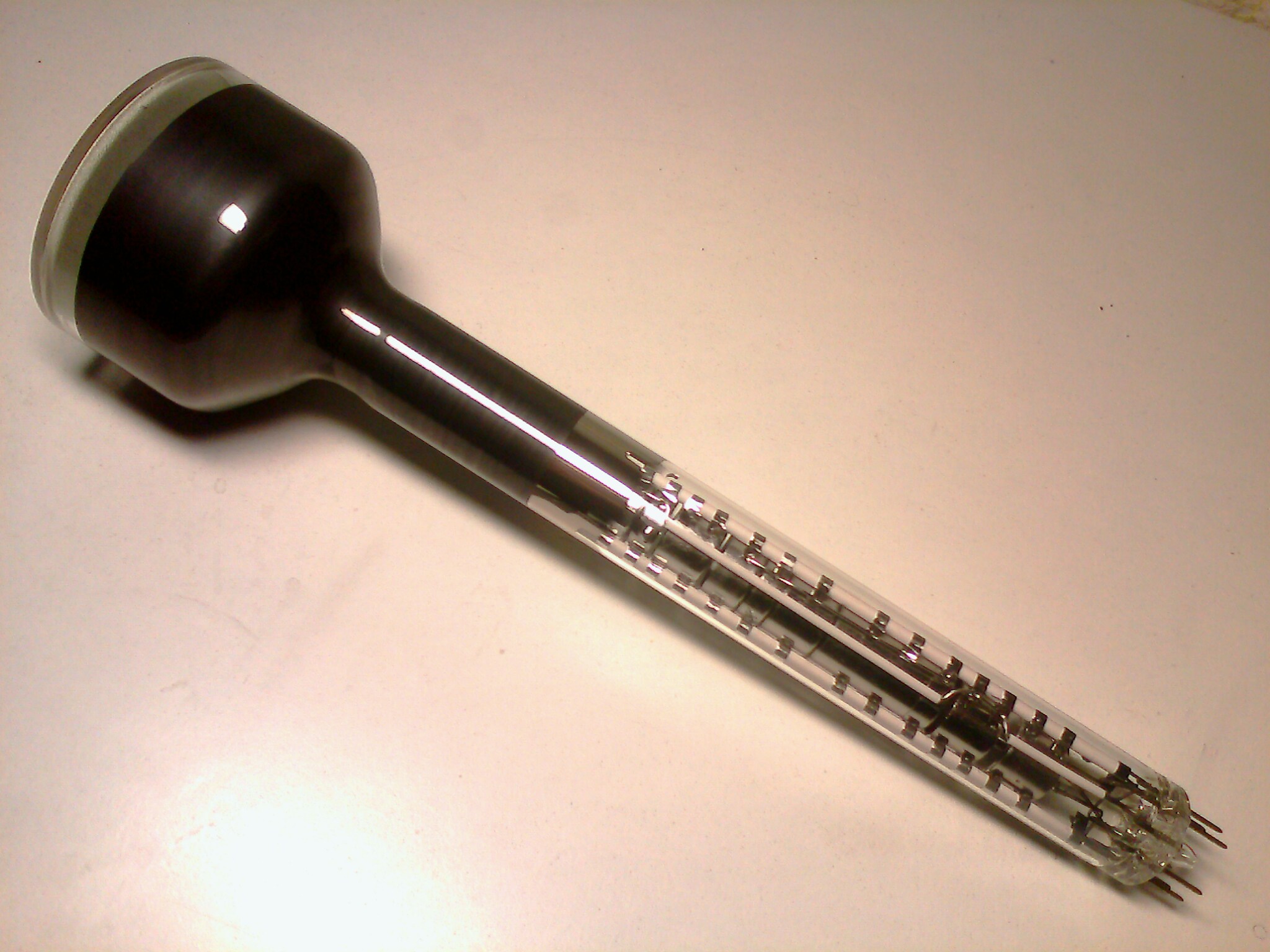

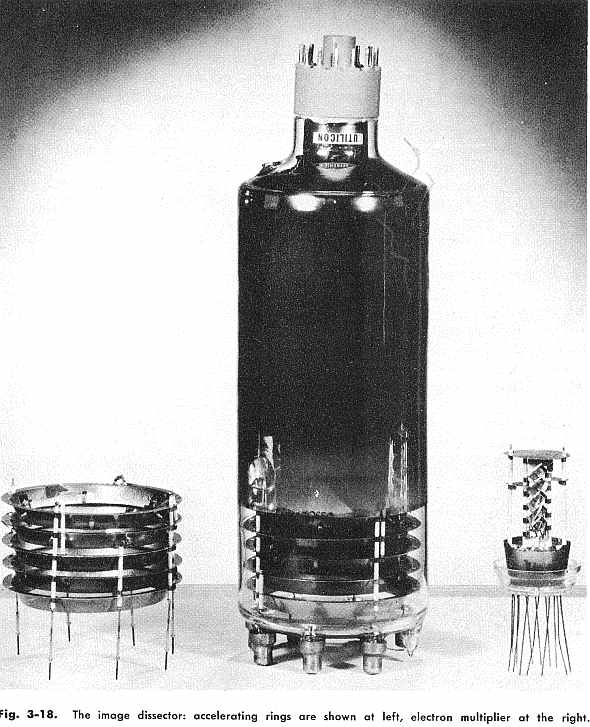

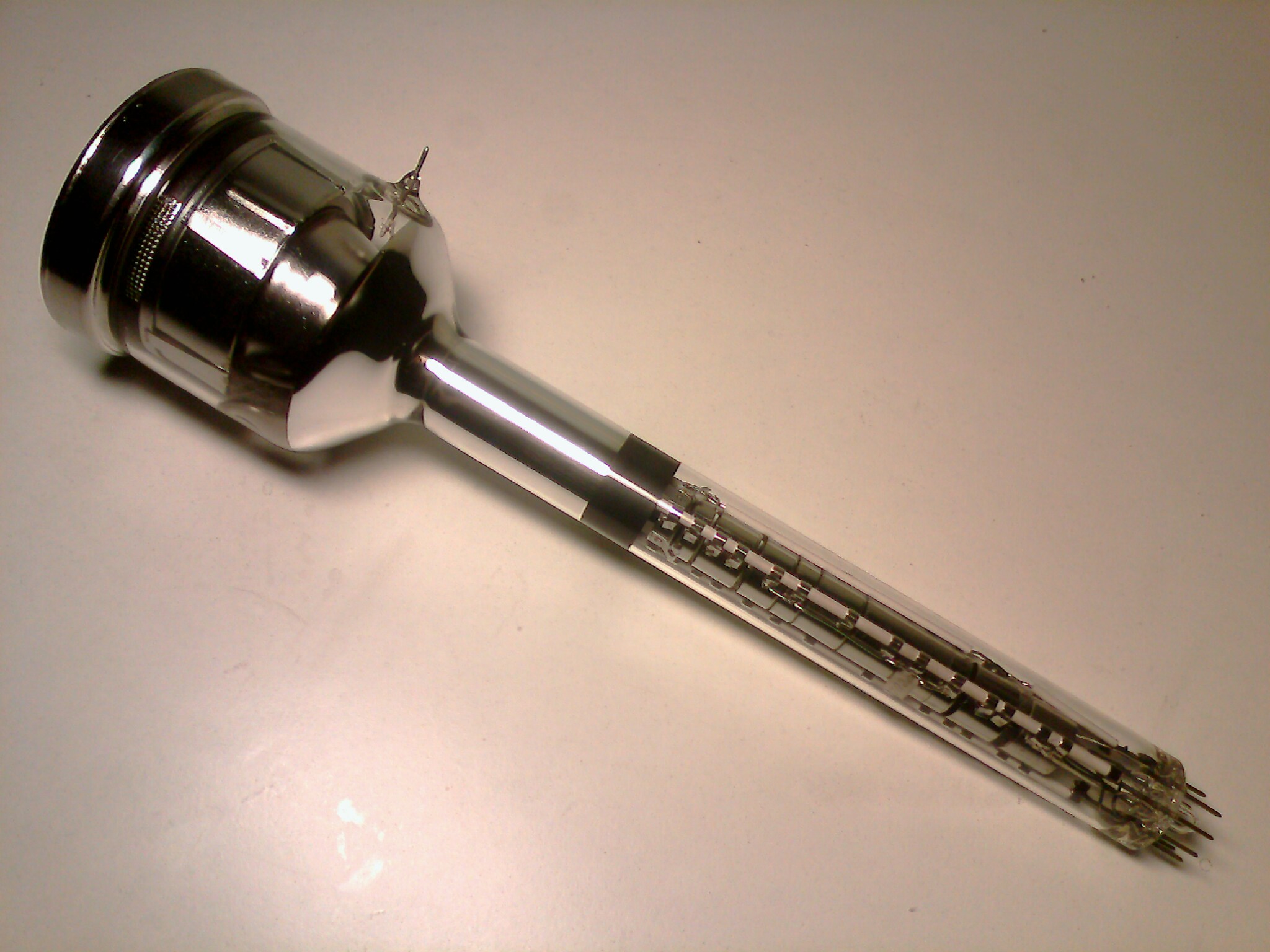

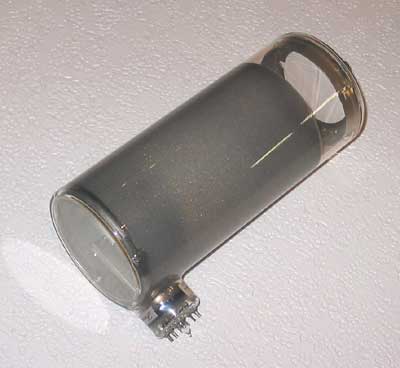

Во такие телевизионные трубки ДИССЕКТОРЫ я хочу себе коллекцию, по сути это своего родо ФОТОЭЛЕКТРОННЫЙ УМНОЖИТЕЛЬ все также ФОТОКАТОД, несколько фокусирующих электродов, ДИНОДЫ и АНОД)))

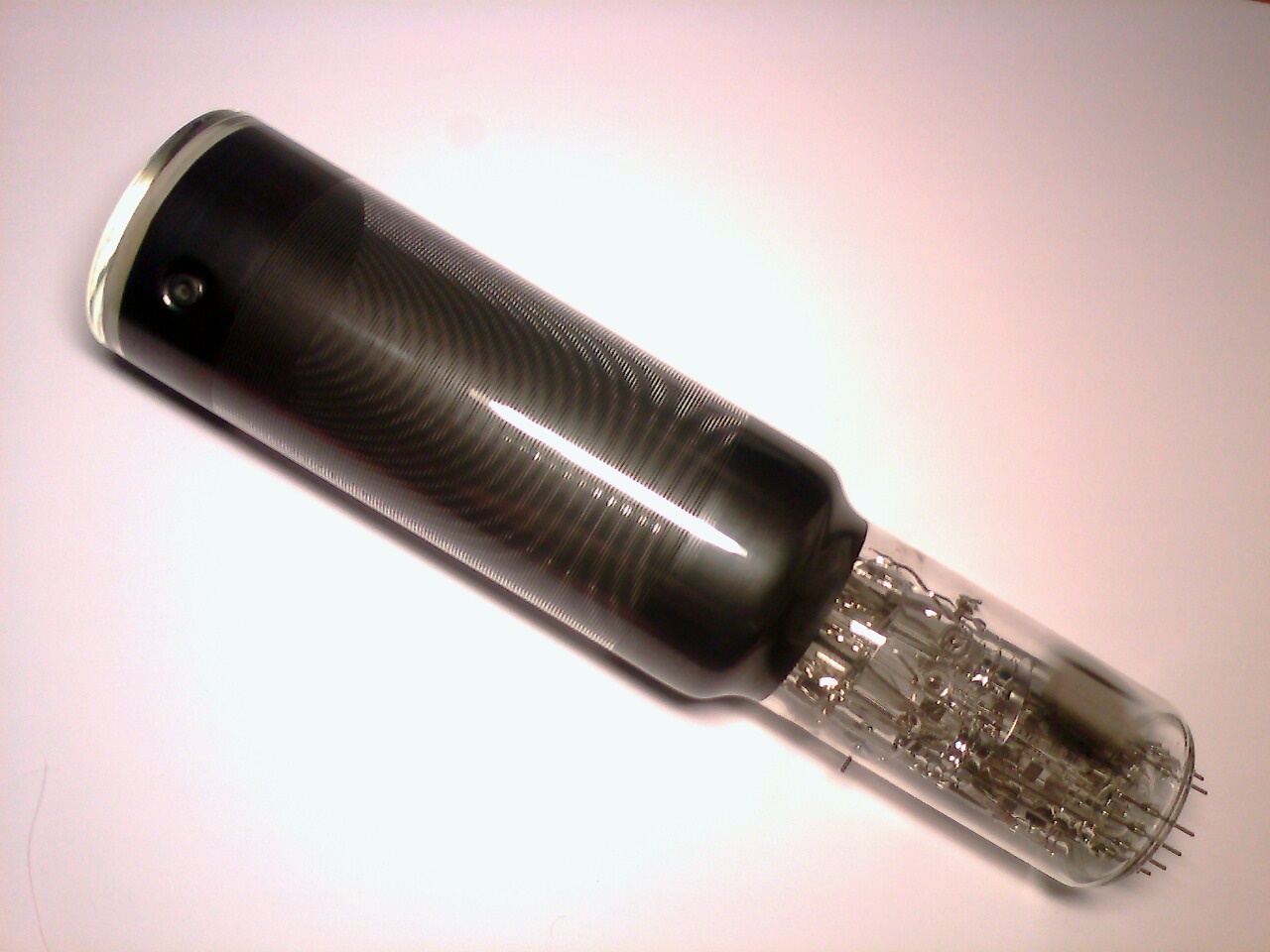

У нас их делали только достать уже пооолный АНРЕАЛ((((, Но у меня есть во такой экзэмпляр на подобие того СУПУРОРТИКОН, тоже уже не реально найти))))

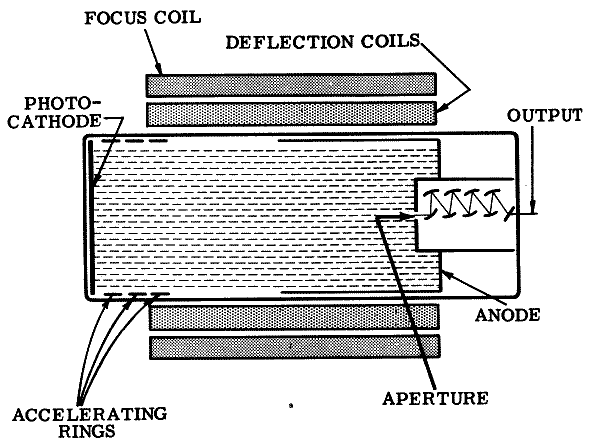

Диссектор - первая передающая телевизионная трубка. В ней ещё не был реализован принцип накопления заряда. Поэтому чувствительность этого приборов по току фотокатода ниже, чем чувствительность трубок с накоплением заряда до 300'000 раз.
Но этот же недостаток - отсутствие накопления заряда - есть и достоинство: сама по себе инерционность фотокатода мала, нет - ничтожна, что позволяет использовать прибор для визуализации быстропротекающих процессов/событий.



Новость специально для вас!
http://www.3dnews.ru/news/613610/
