Интересные и необычные ЭВП

Я своим экземпляром неземной красоты не буду рисковать, Не НЕ НЕ ВКОМ СЛУЧИЕ

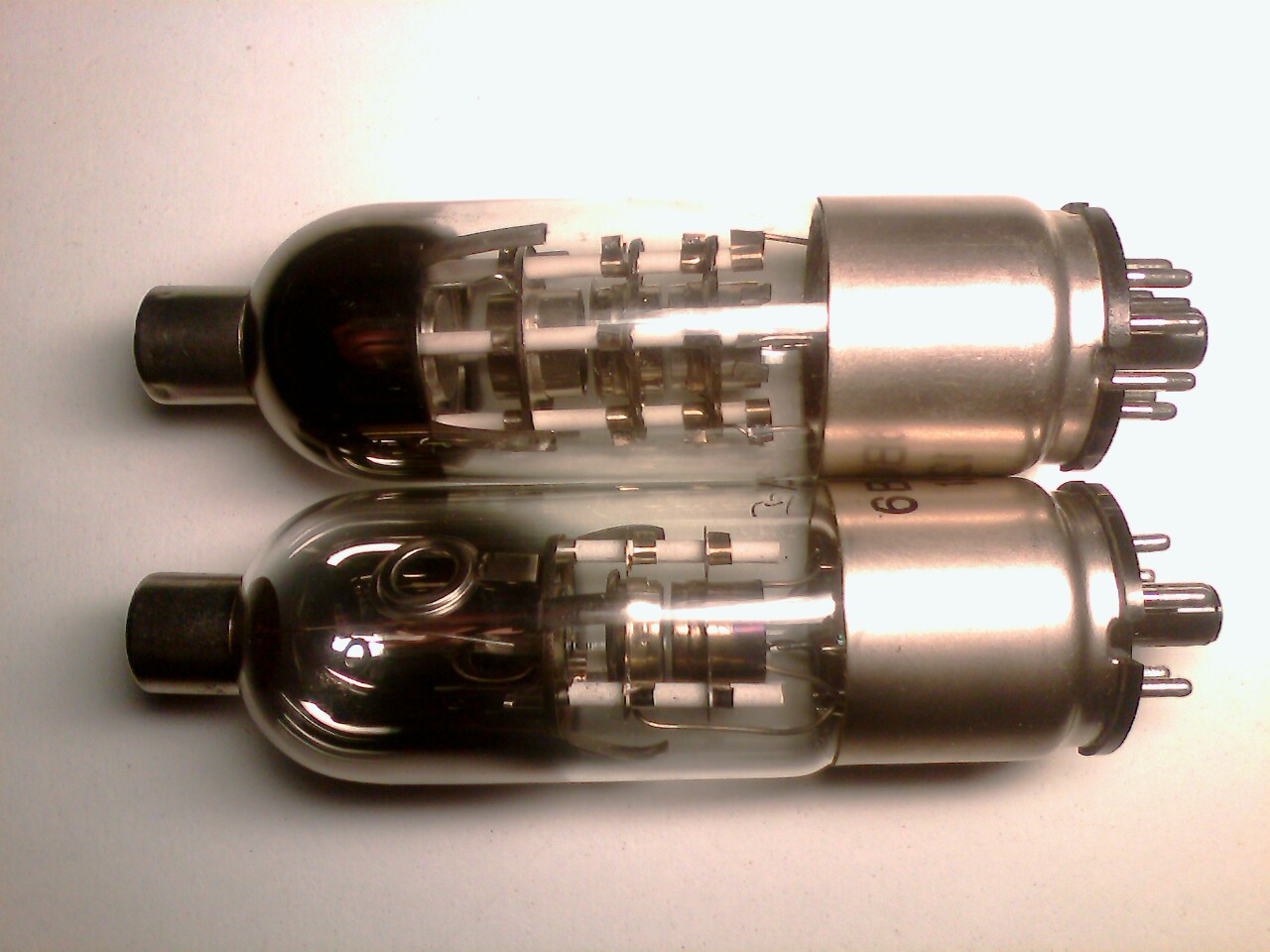

Я пишу на скорую руку ХД что 6ВС-1 что СГ-6С почти ни чем не отличаются, только в количестве анодв разница и все ))))



А где вы видите аноды.

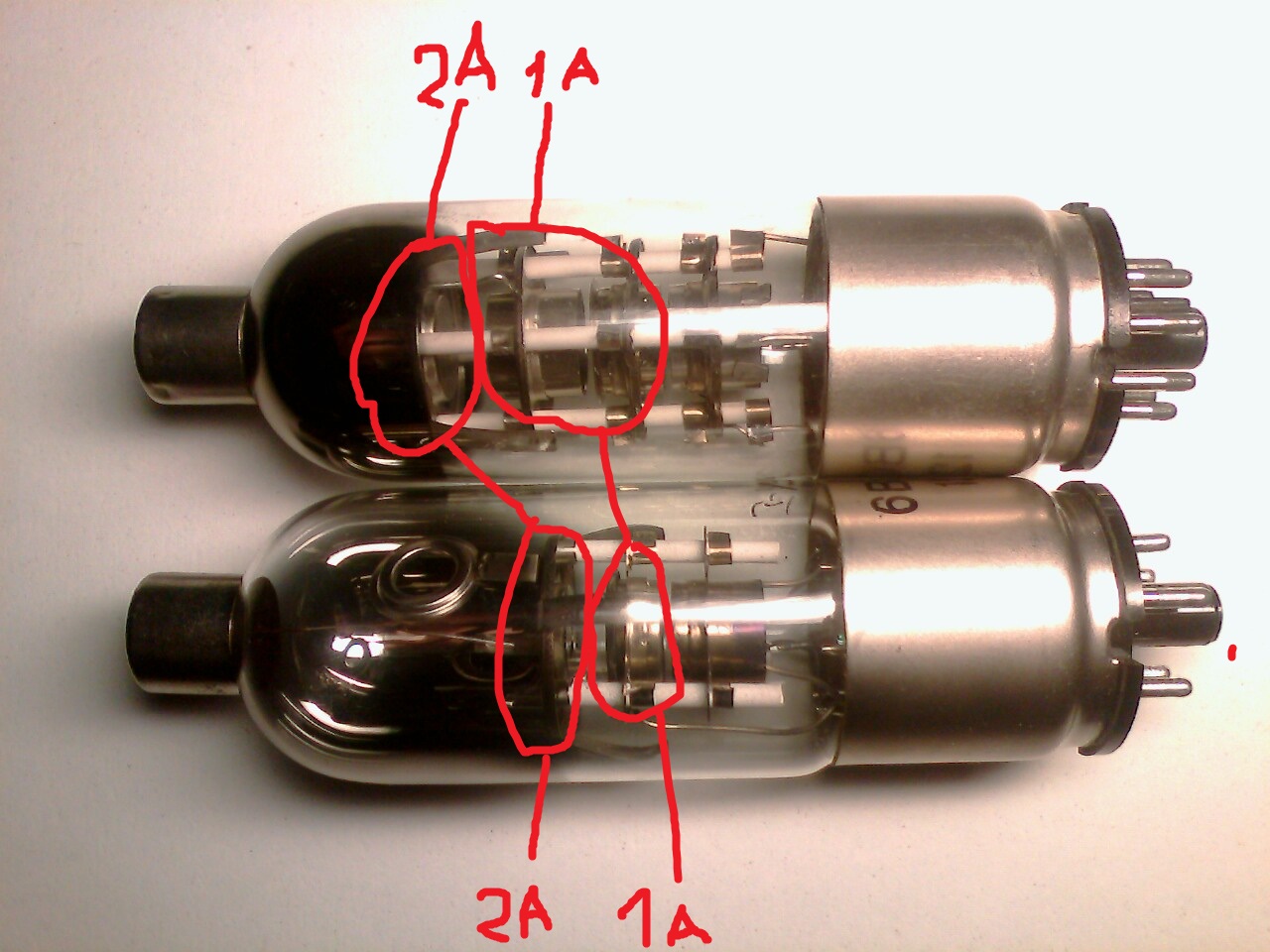

ВОТ АНОДЫ:



Здесь посмотрите. Здесь правильно для СГ-6С. А у 6ВС-1 модуляторов, читай сеток, две. Это тетрод.
http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-111#post-83861

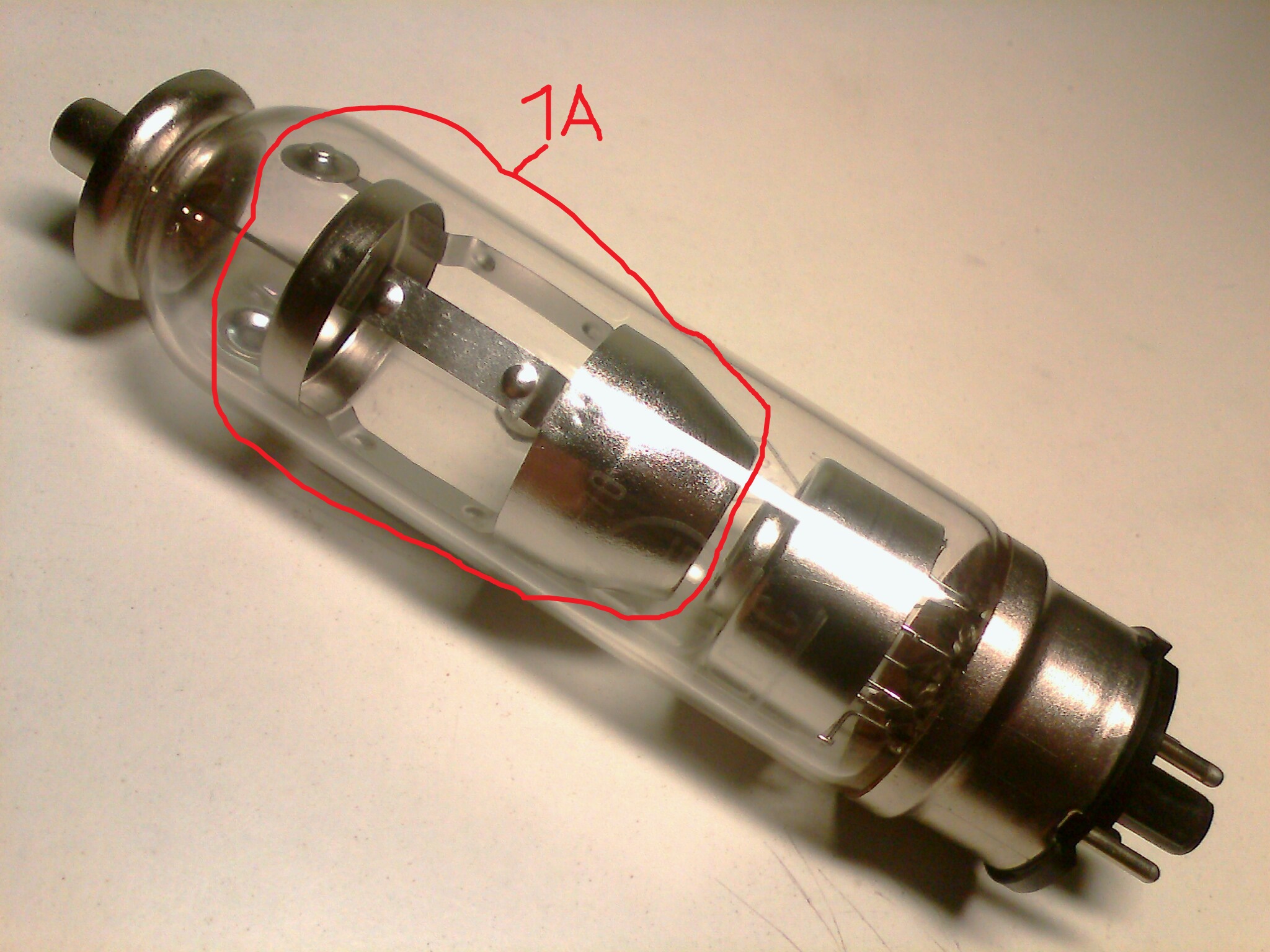

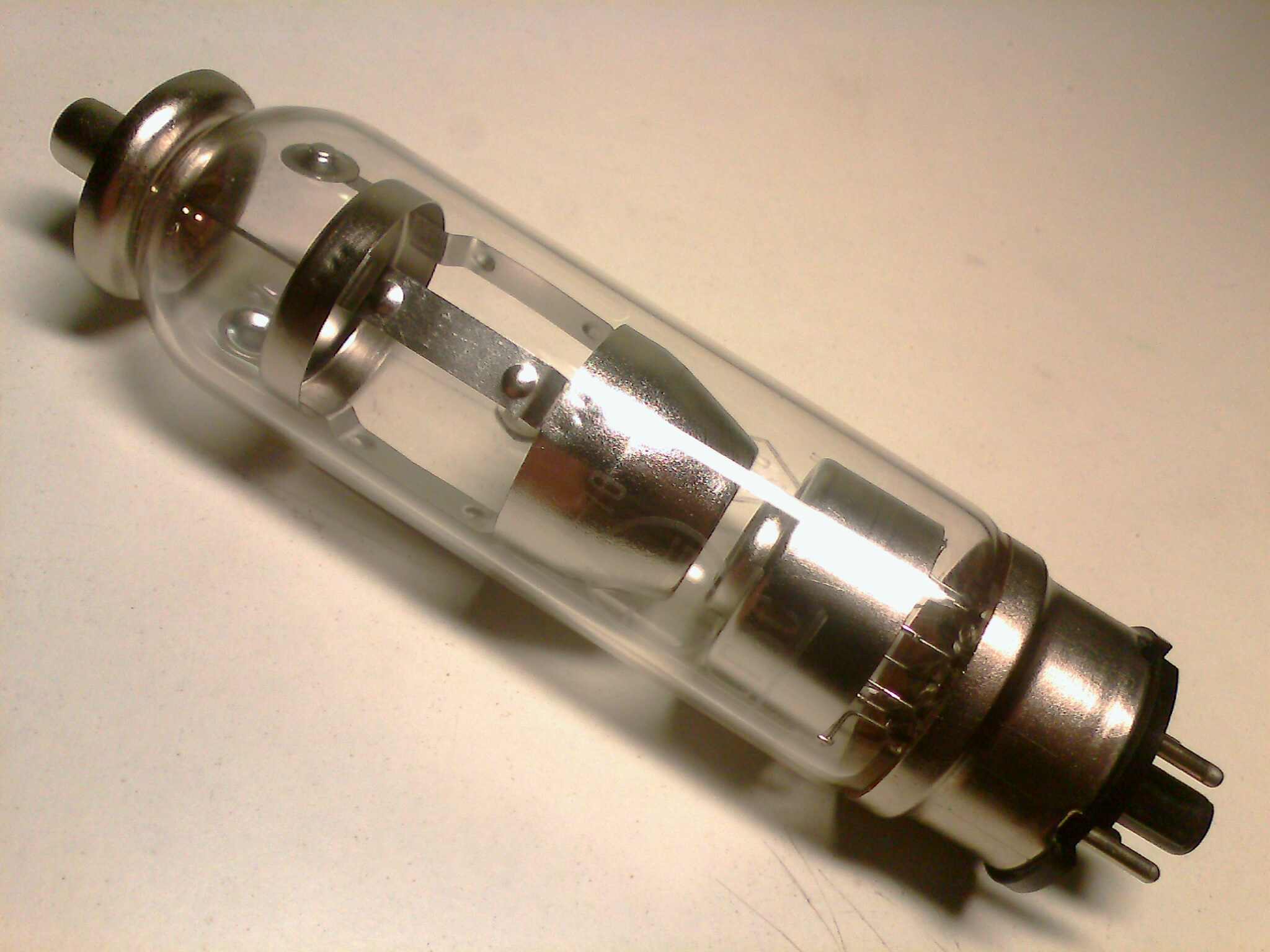

Я как раз и обвел АНОД красным у СГ6С, чего сдесь еще не так



No comment.



Это не так. См. мои предыдущие записи.

И это не так. При напряжении 20 кВ рентгеновское излучение заметно при такой толщине баллона.



Ребят-я просто пипец-пока во дворе пиву пил-тут уже на пару страниц обсуждений расписали(в моём гроссбухе под ред.Кацнельсона про СГ6С нет ни слова а я такую Хаааааачуууу!!!!!!!!!!!!!!!!!!!!!!!!!)
Сергей-если будет время завтра вечером или в субботу в первой половине дня могу тебе кое что передать-тлф.мой знаешь-договоримся(или потом только после 18июля)



Да вроде отвлёкся на часок всего-в такую погоду-то самое оно-а тут такие дебаты развернулись



СГ-6С здесь: Гурлев Д.С.Справочник по ионным приборам.1970

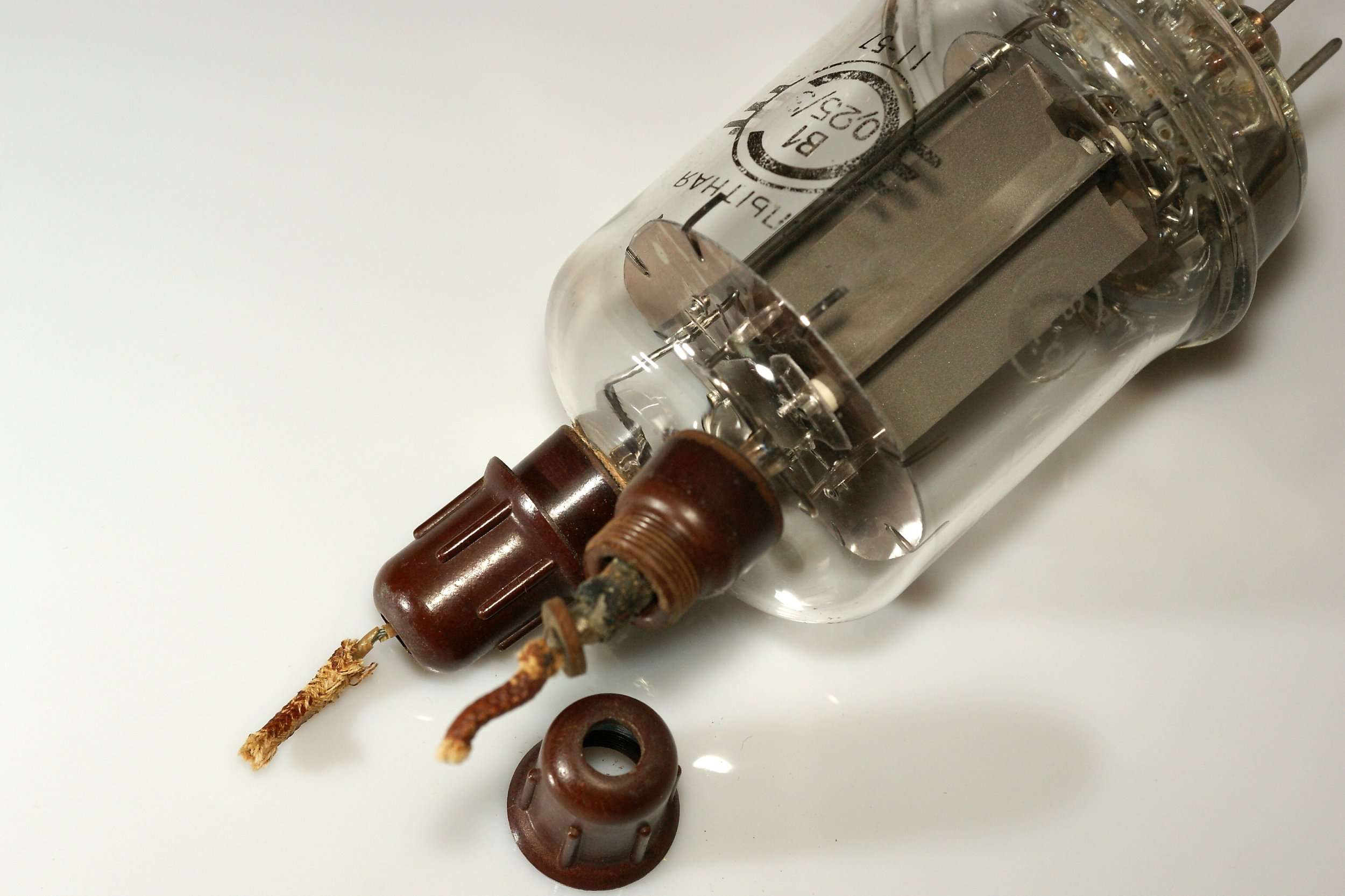

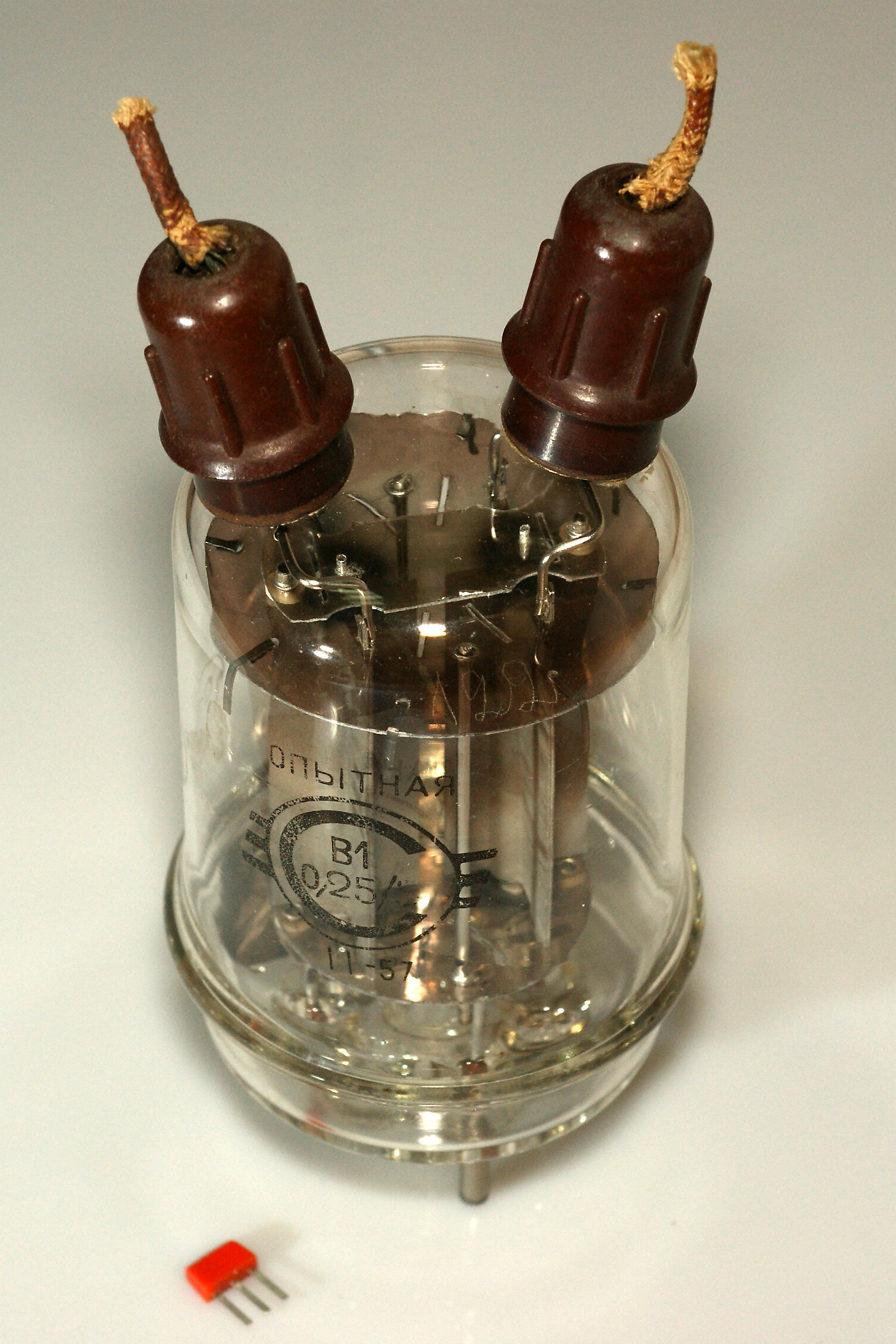

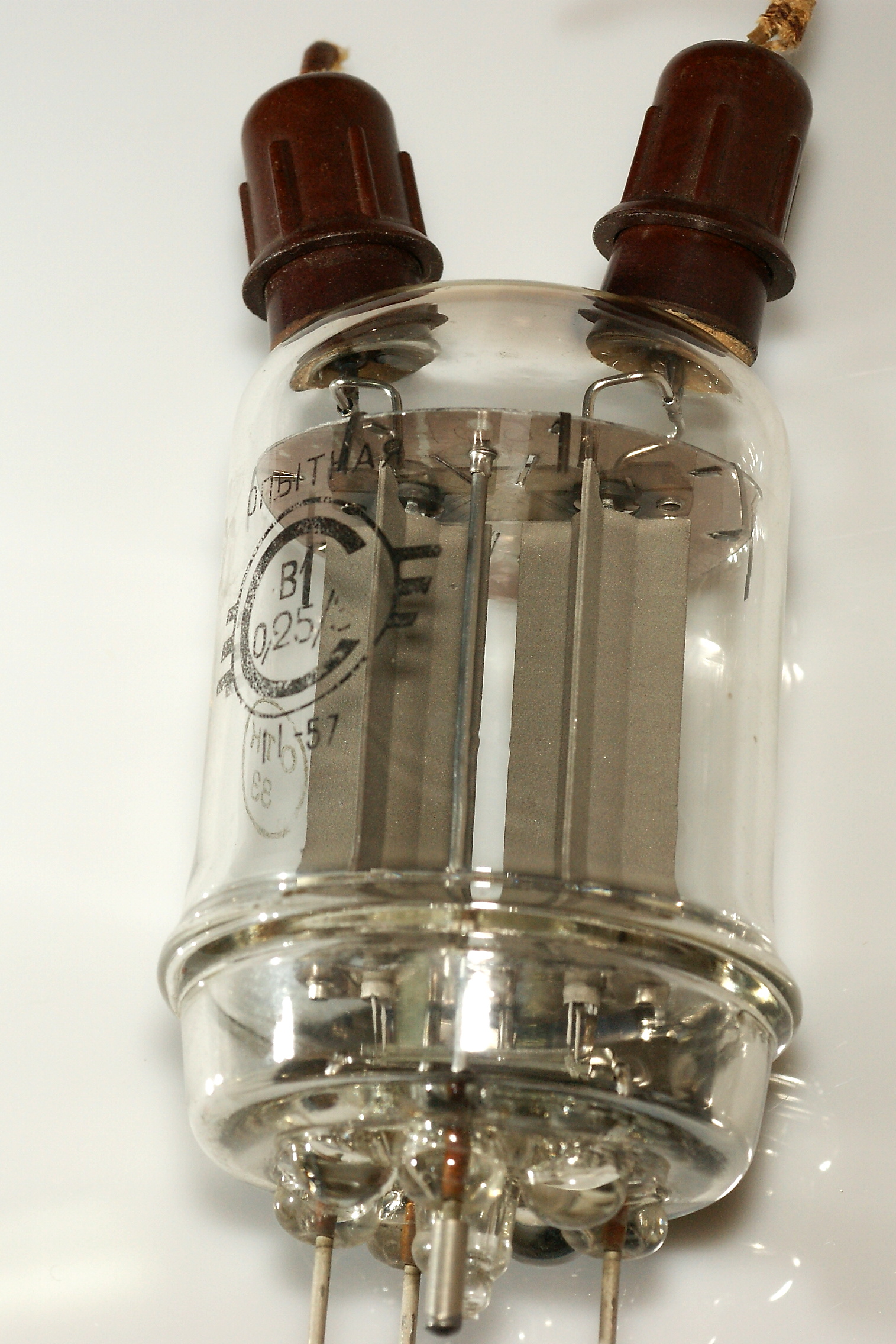

Какой-то неизвестный мне кенотрон... судя по виду - две полностью независимые системы.

Интересны карболитовые "рожки", не встречал таких ранее, только чисто металлические штыри или пистоны.



В1-0.25/3 посмотреть можно здесь. Лишнего, правда, нет.
http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-61#post-76659

Поздравляю, klapaucy, это действительно редкая лампа.
И здесь вопрос: а были ли они не опытные?



Я в выходные отбываю на пару недель на дачу-с ЮСБи модемами-посему буду ограниченно посещать форумы-не из за трафика-летом просто пинзец как сотовая сеть перегружена-мобилка тянет-а инет входит с 5 раза и отрубается через 5 минут-за рокладку кабеля до дачи попросили 30 кРуб-да я на эти деньги лучше пару мешоков "лампочков" куплю



А, верно, я уж и позабыл про Ваш образец
Поскольку на данный момент известны только два эжкземпляра этой лампы, и оба опытные - вопрос пока открыт...

Нет, один только, на Молотке прикупил



Да. Это прям не тиратрон, а целый тиратронище.
К тому же нечастого конструктивного исполнения: металлостеклянный.
Поздравляю.



Львовский Полярон. Очень большой завод... Был.
Генераторные лампы, импульсные тиратроны, вакуумные реле, ПП-приборы.

Чуть не забыл. В Полярон не входил Львовский завод кинескопов.



Желание-то есть. Возможностей нет.

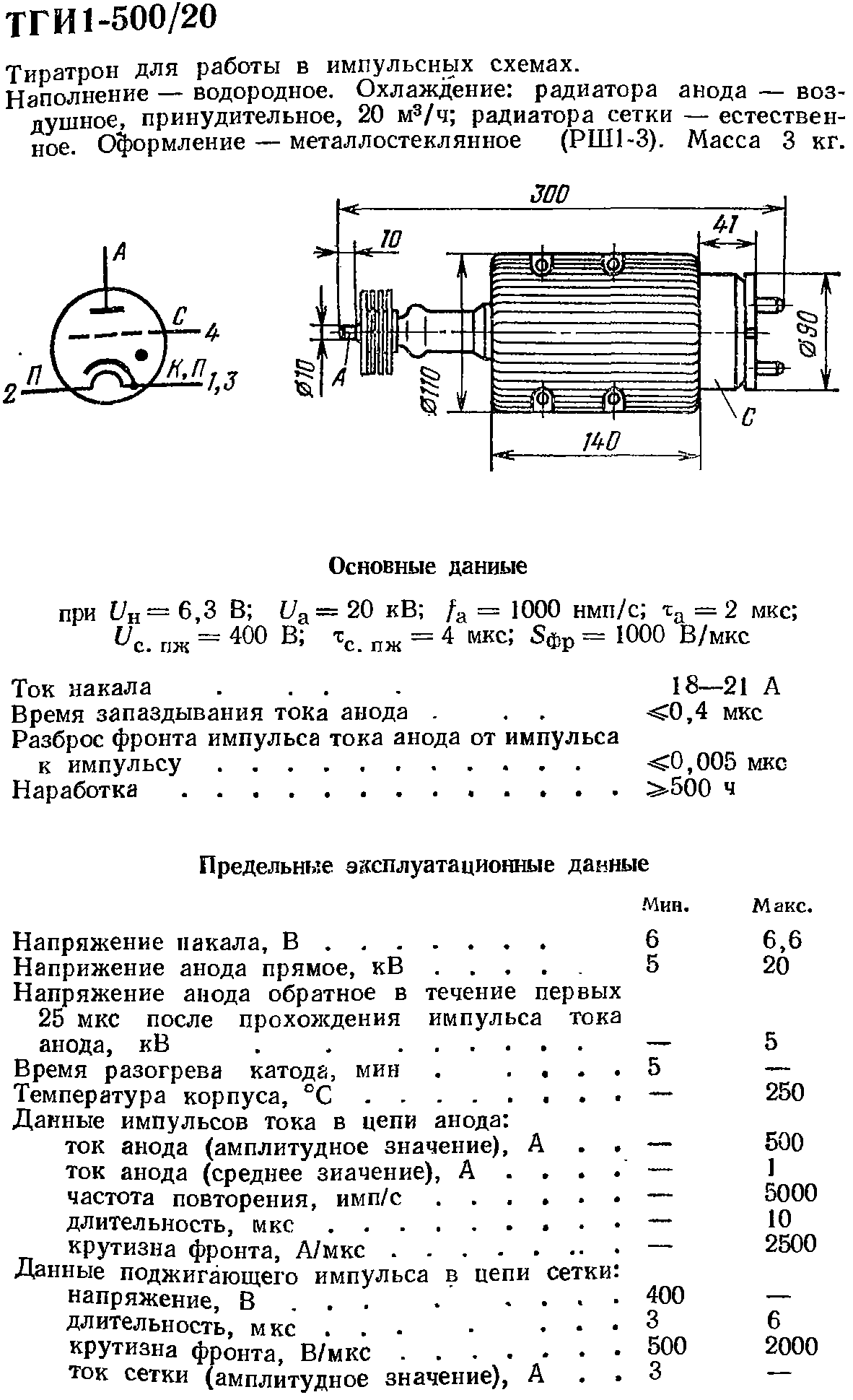

У ТГИ1-500/20 минимальное анодное 5 кВ. Как и у ТГИ1-700/25. Таким источником сейчас не располагаю. Да нет уже и дросселя с допустимым напряжением в 8 кВ.

За предложение спасибо.

Да. Ещё. Если будете делать, обратите внимание, что при развитии пробоя на сетке присутствует импульс напряжения в половину анодного. От него надо защитить цепи управления.
