Интересные и необычные ЭВП

Да-баллончик у него не слабый- как надо (я тоже такой себе хотел прикупить-но на Митьке за него запросили нехилую денюшку-а я уже изрядно потратился(нэхватило)-а потом барахолку свернули.



Это самый мощный тиратрон с горизонтальным расположением электродной системы.

На P1080050.JPG и p0229.gif видна электродная система.
А вот светится слабо. Всё скрыто экранами. Почти их одни и видно.

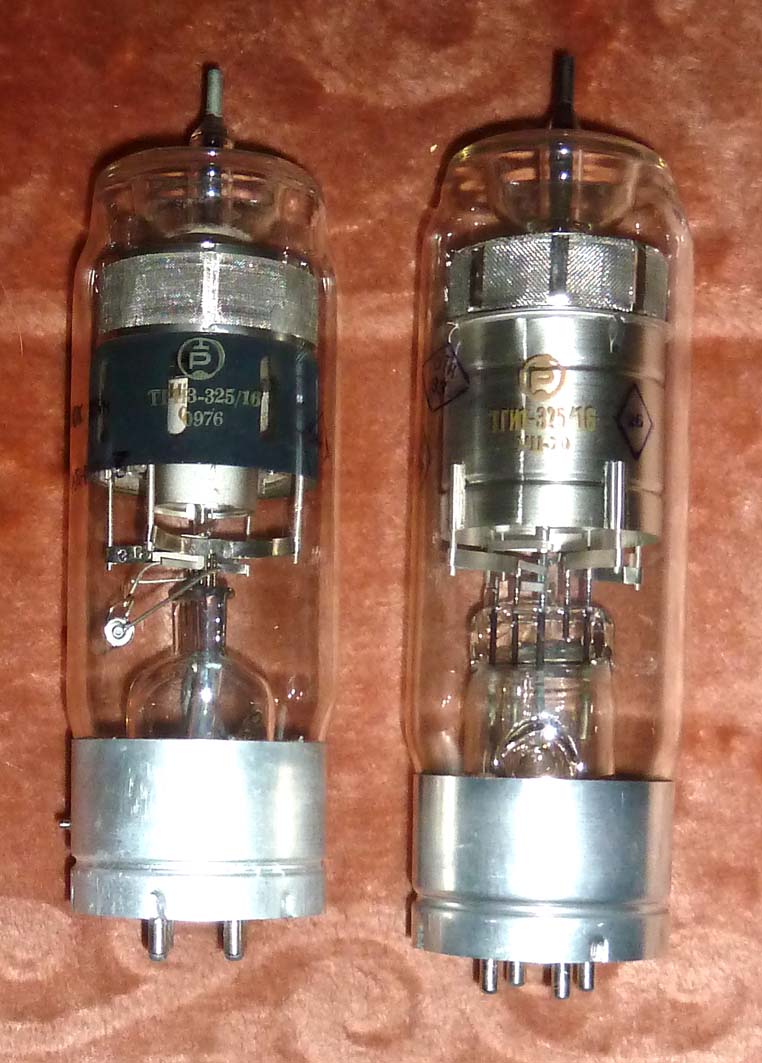

ТГИ1-325/16 от ТГИ3-325/16 отличается конструкцией сетки: у ТГИ1 сетка решётчатая, у ТГИ3 - многодырчатая.
Есть этикетка ТГИ1-325/16. Нужна ли?

И ещё: silverray! там, где вы нашли ТГ2-0.5/12, нет ли ТГ1-0.5/12?



Пока писал своё, уже вышел ответ.

Там черненый анод - не анод это, анод в плетёном цилиндре. Это экран.



Параметры близки. Несколько ниже требования к фронтам импульса управления. Скан сделаю. Выложу как удастся, вчера мне не удалось выложить своё сообщение с иллюстрациями.

ТГ1-0.5/12 - наполнен инертным газом (аргон). И с левой характеристикой. При нулевой сетке напряжение пробоя ок. 200 В. Падение напряжения в открытом состоянии - ок. 27 В.



Ну вот. Иллюстрации сайт не принимает...


ТГИ 325/16 встают в панель ПЛК4-1. Надо только штырь убрать да головки винтов подточить.
На анодный штырь надевается цилиндр, свёрнутый из латуни толщиной ок. 0.3 мм. Поджимается винтами.

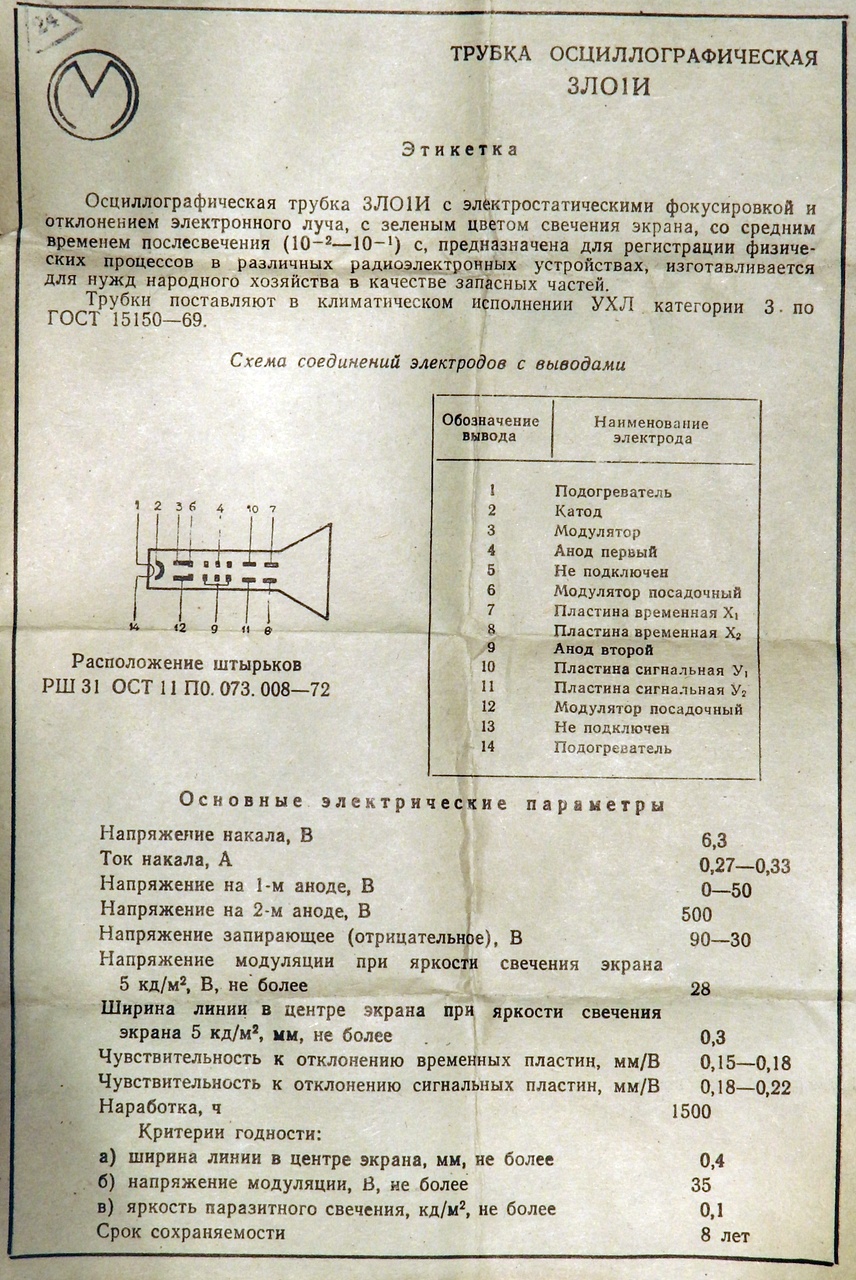

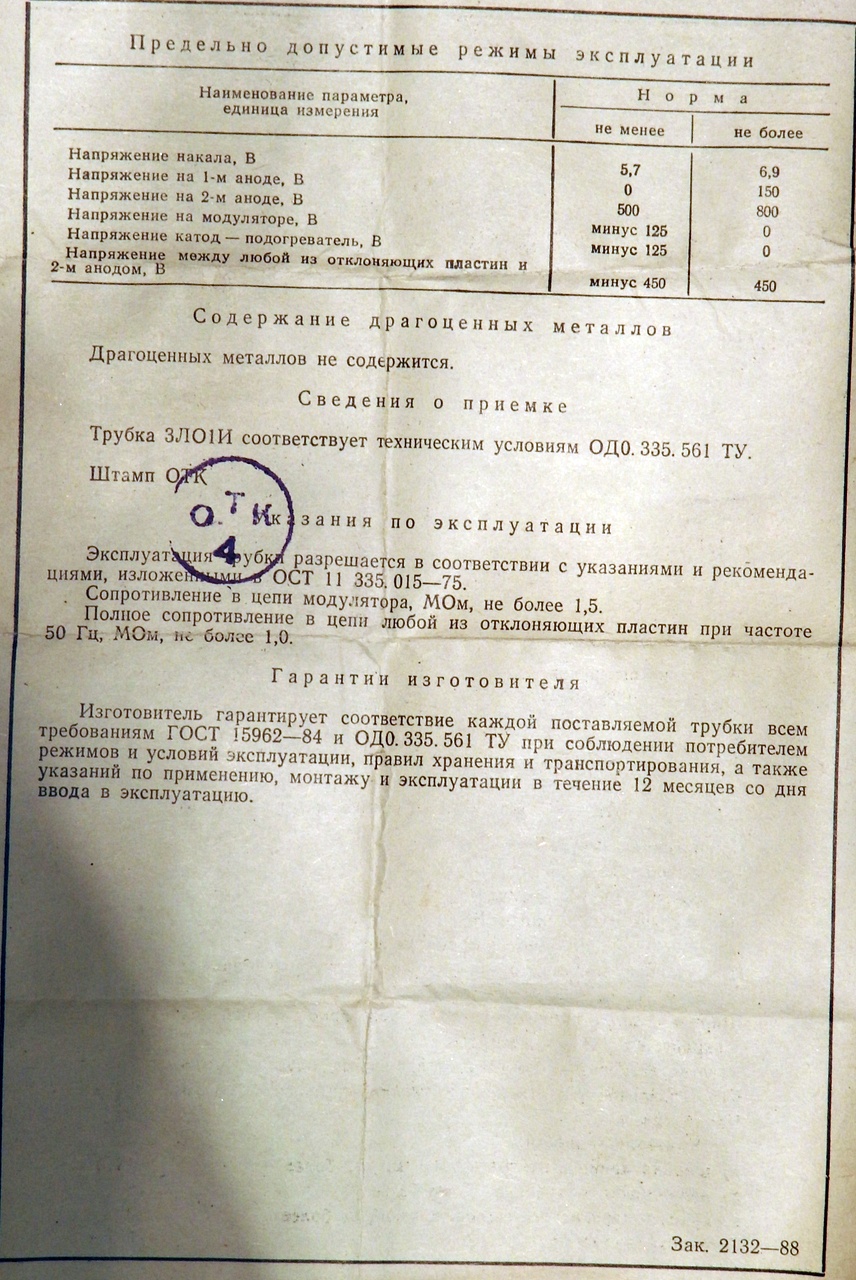

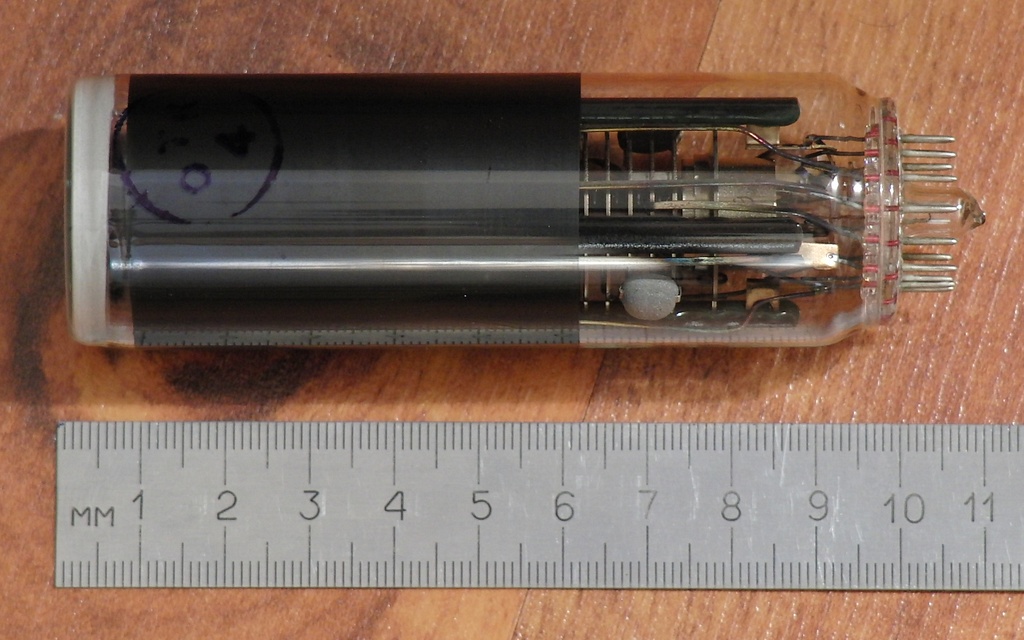

Валяется трубка 3ЛО1И, не юзаная, покупал лет 15-20 назад, хотел осциллограф делать Может надо кому в коллекцию?

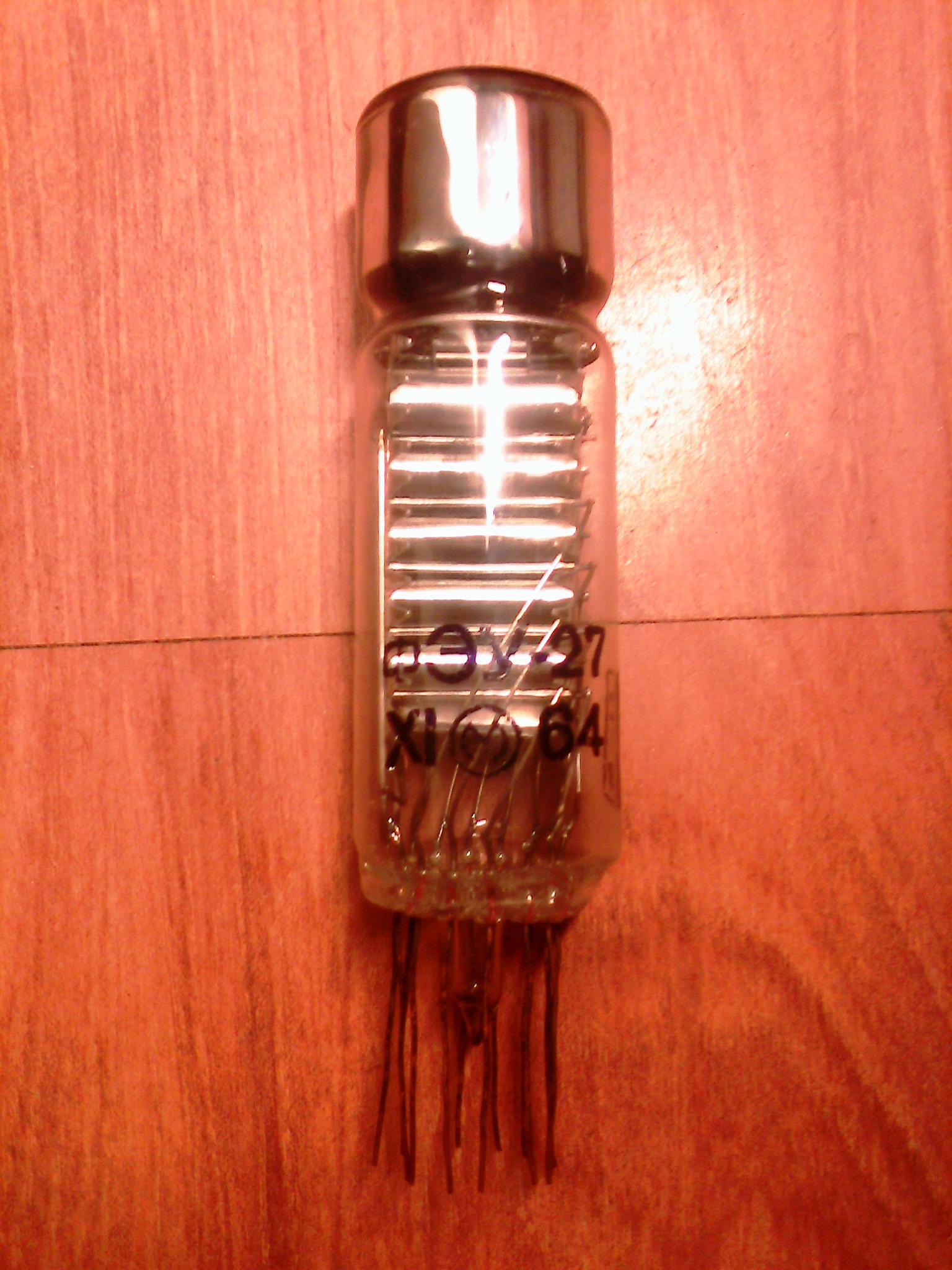

Еще на работе есть ФЭУ-84, габариты примерно такие же. Пользованный. Про состояние ничего не скажу, вроде не битый. Документов нет, разъем есть.

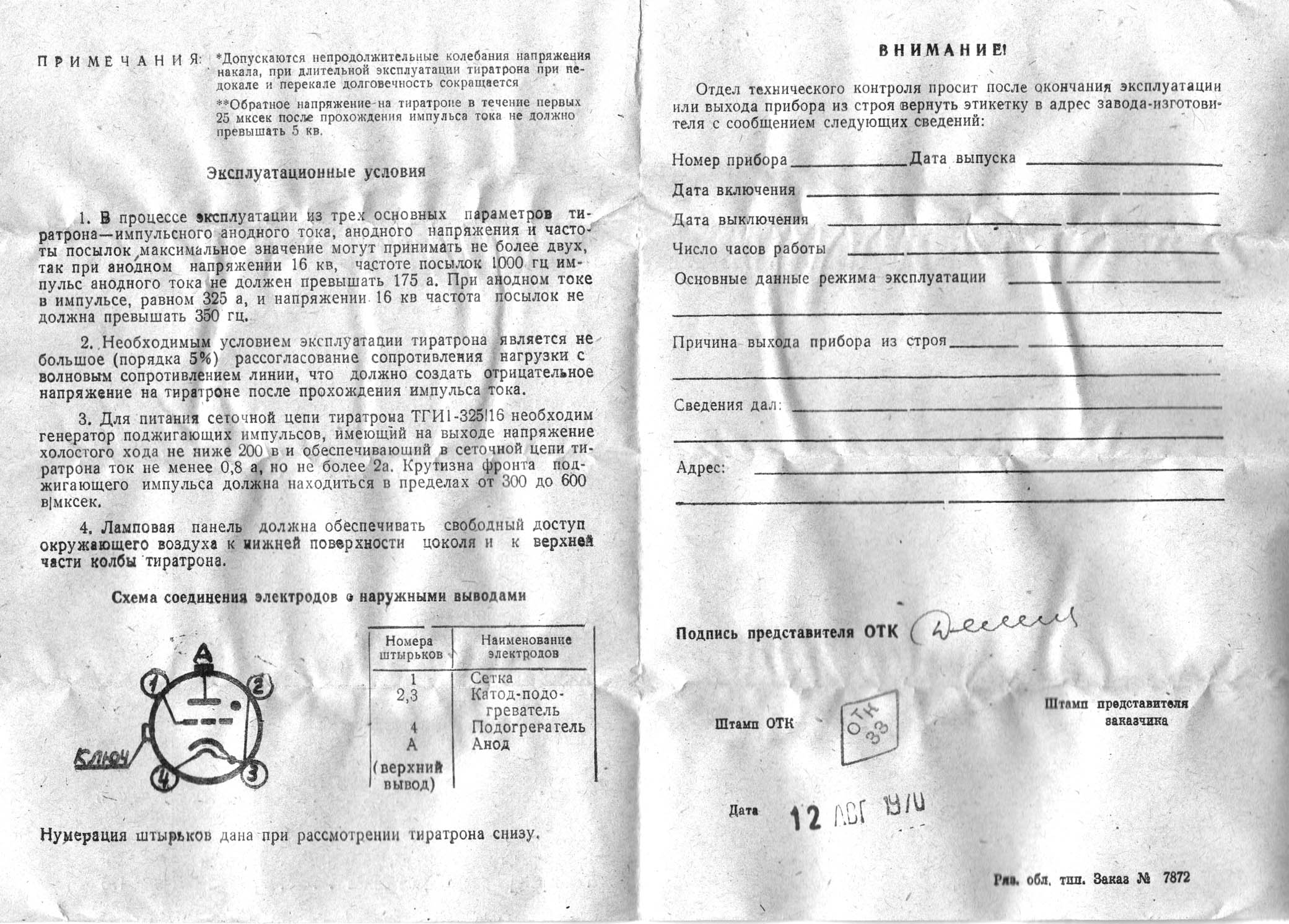

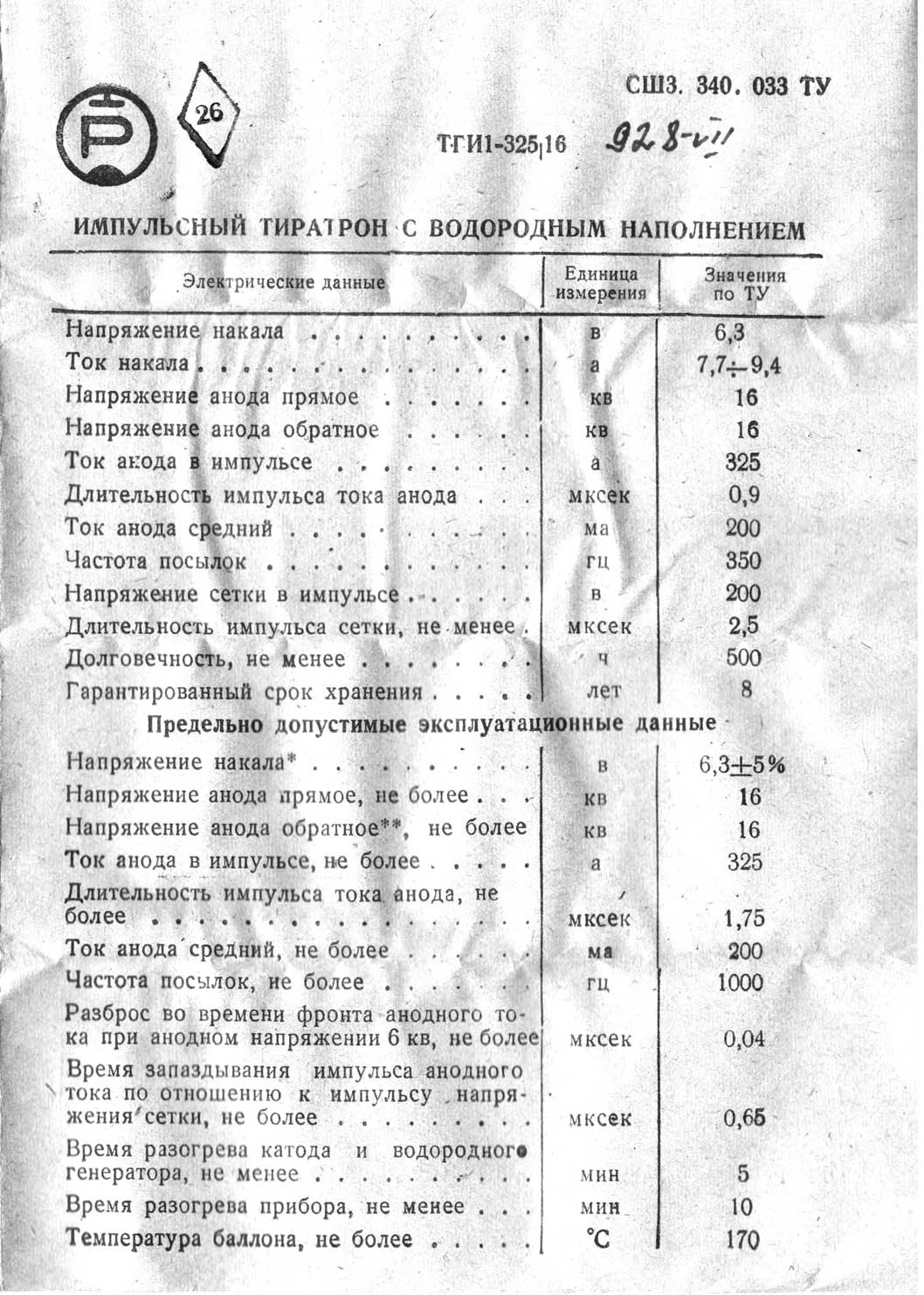

ТГИ1-325/16. Этикетка.



От ФЭУ84 не отказался-бы-такого у меня нет в промежутке между 81 и 97 пусто.



Сегодня мне звонил наш товарищ-Омегатрон-у него проблемы с инетом-вандалы срезали в подъезде кабель-посему он просил меня всем форумчанам передать огромный привет-Александр ты у него ЦБК брать будешь? Если да то сообщи-я ему СМСку отправлю.

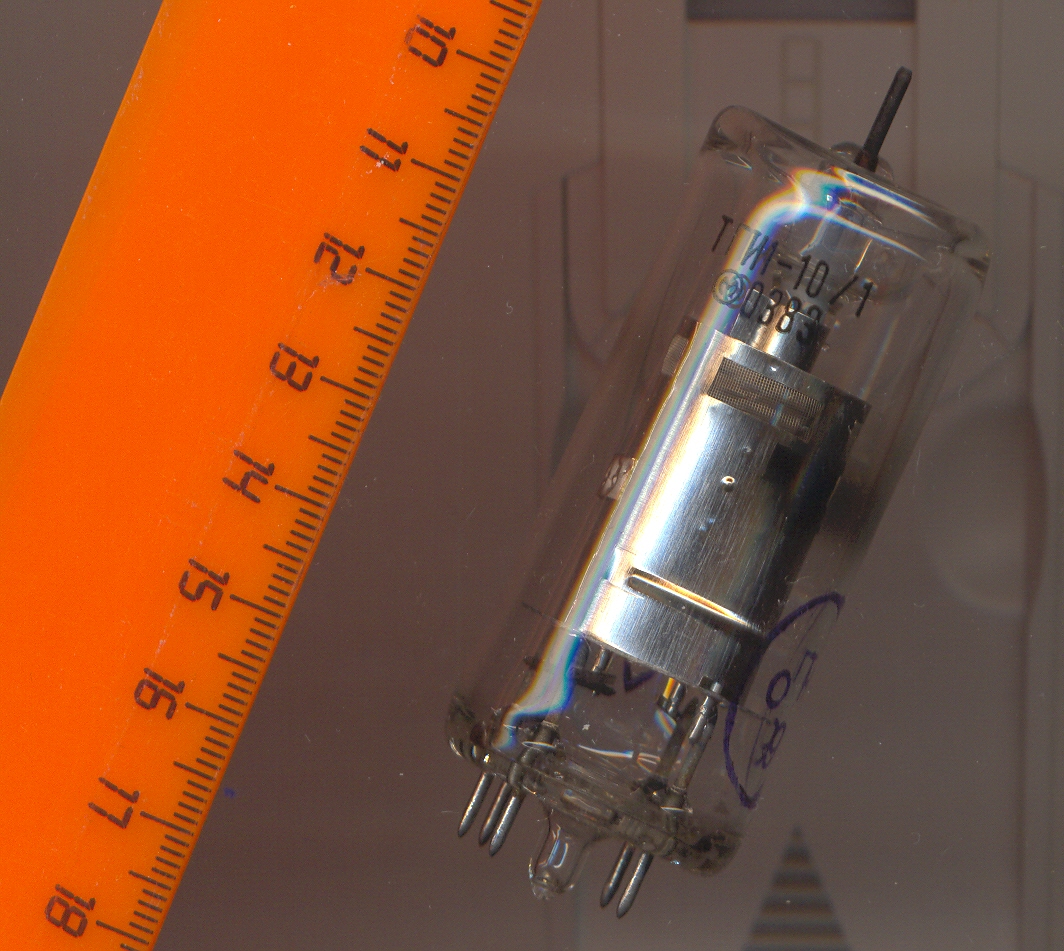

Тиратрончик-зачётный и интересный по виду-размером с пальчиковый-а по конструкции как большой

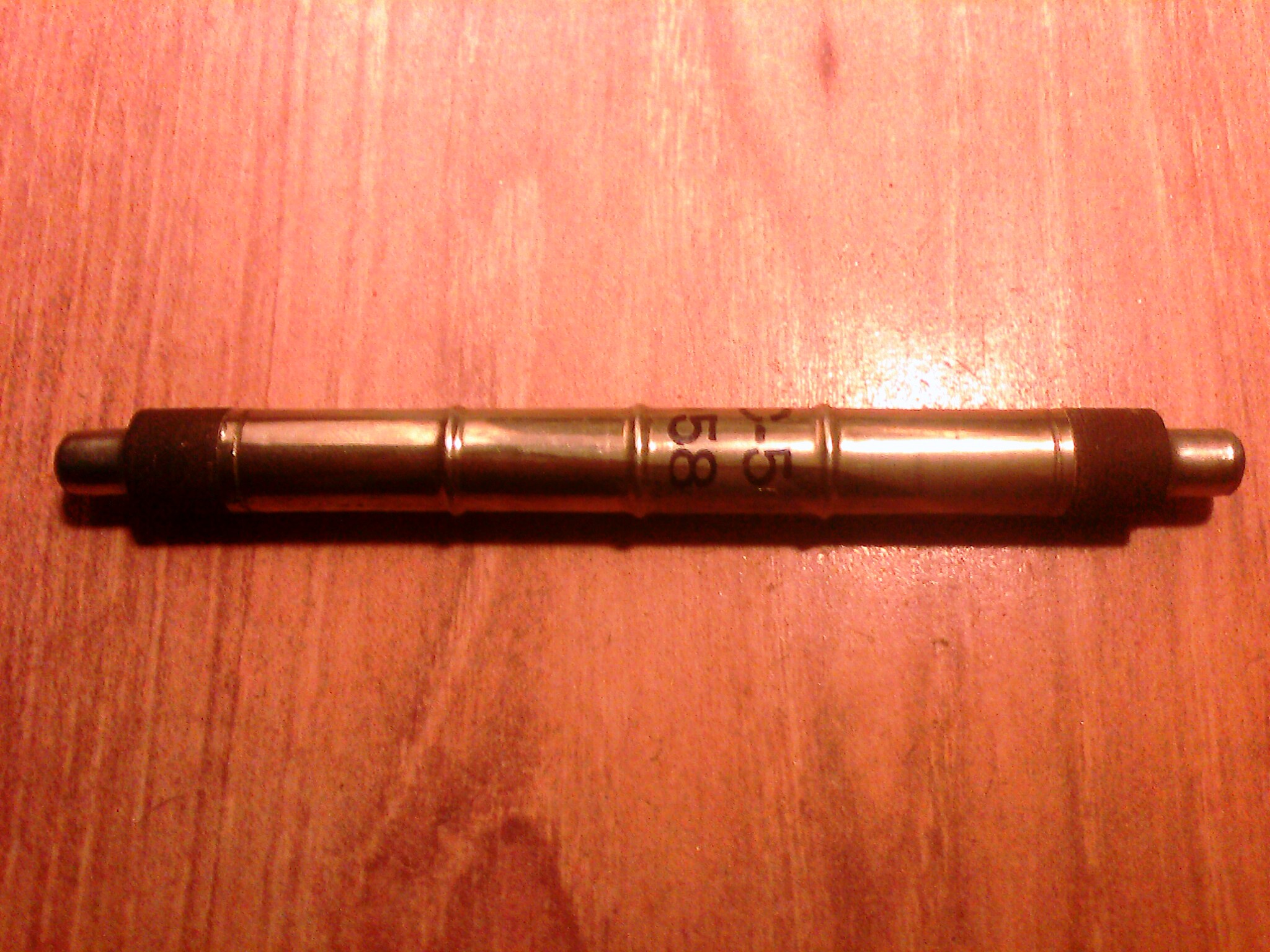

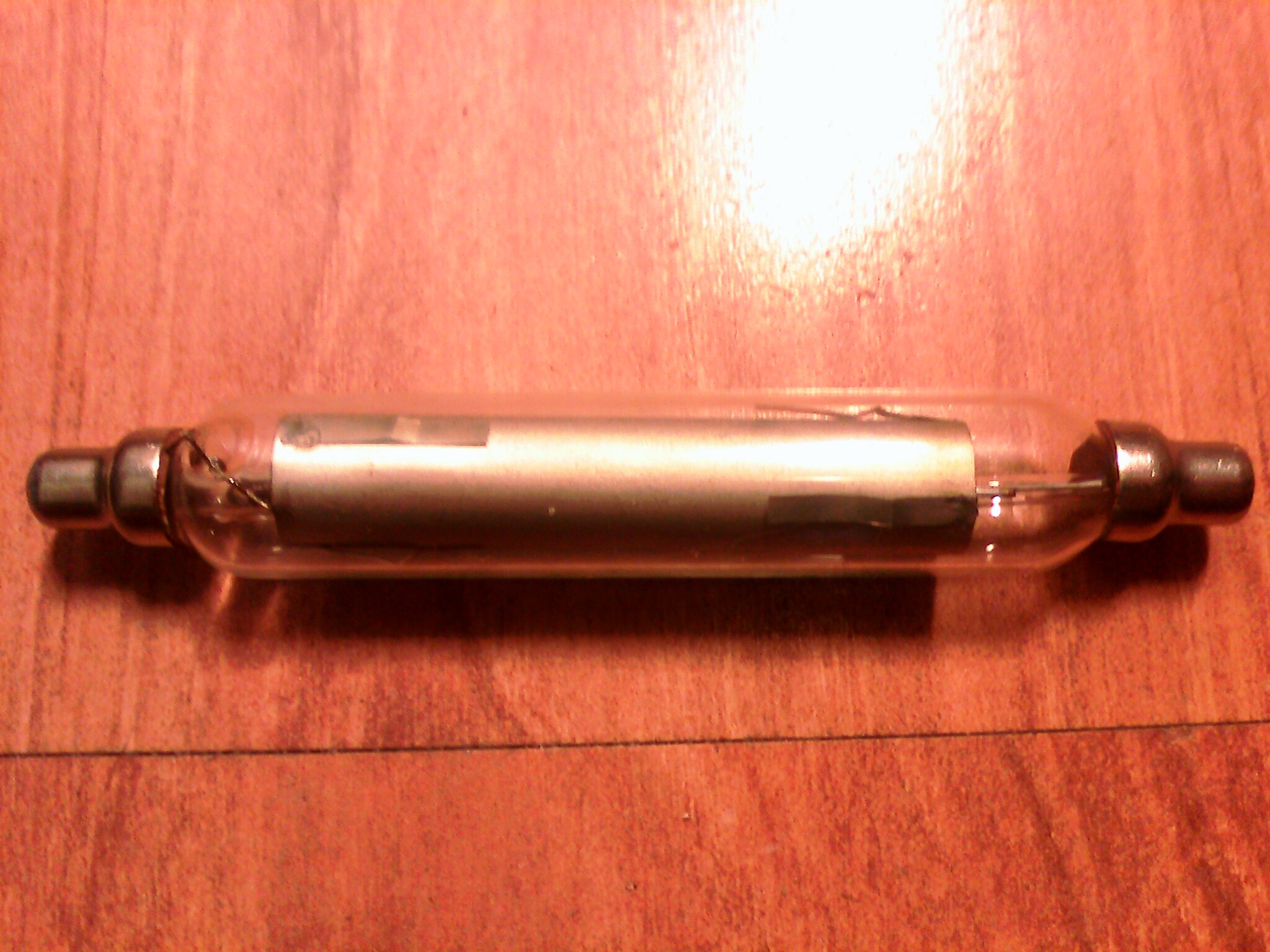

вот такой счетчег мягкого рентгена, не совсем ваккумный, но таки годный



ЗЫ. кстати - если кому нужен для коллекции - возможен обмен на металлокерамические лампочки



А вот и Я вернулся но только с пожитками )))))



Скорее всего СИ-22, но не уверен
