Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 78 из 432
  1. Entladung

    Entladung Активный пользователь

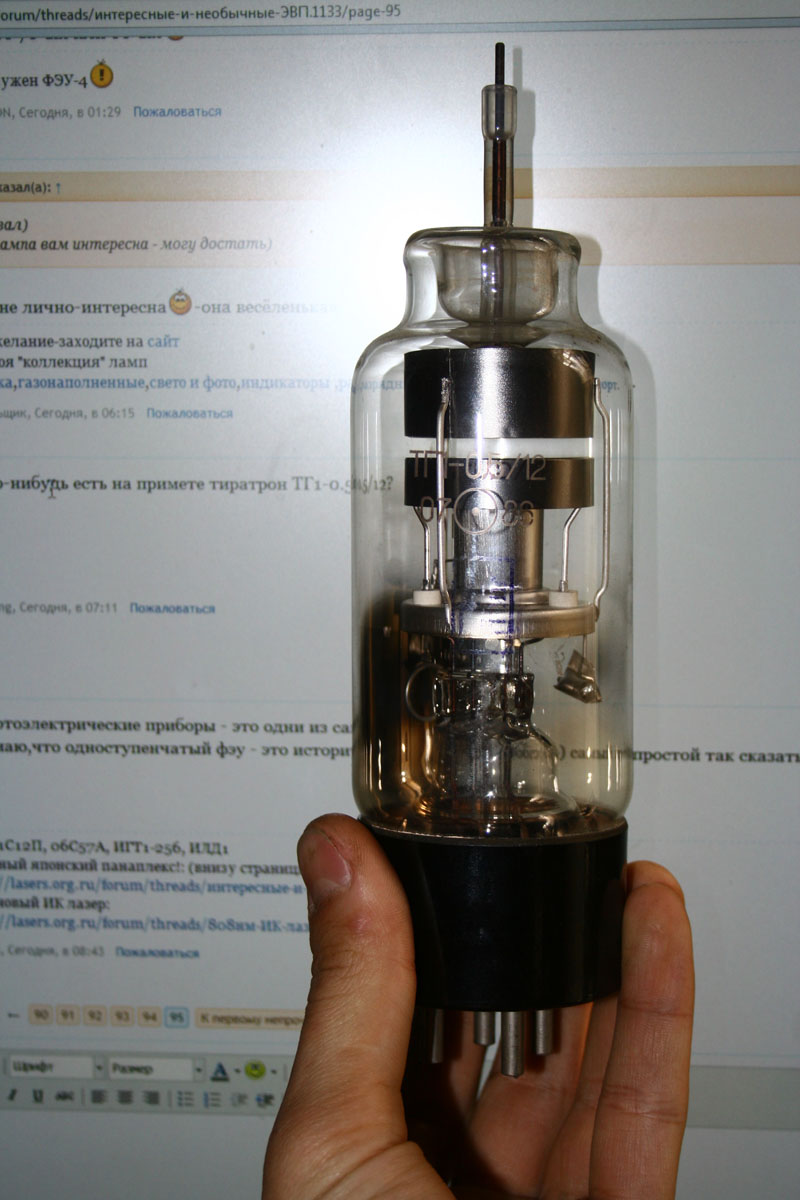

    У кого-нибудь есть на примете тиратрон ТГ1-0.5/12?

    Entladung, 31 май 2011
    #1541
  2. suslox

    suslox Пушистикс Staff Member

    да фотоэлектрические приборы - это одни из самых красивых эвп...
    я думаю,что одноступенчатый фэу - это исторически первый фэу вообще) самый простой так сказать

    suslox, 31 май 2011
    #1542
  3. zrgzn

    zrgzn Дракон


    zrgzn, 31 май 2011
    #1543
  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

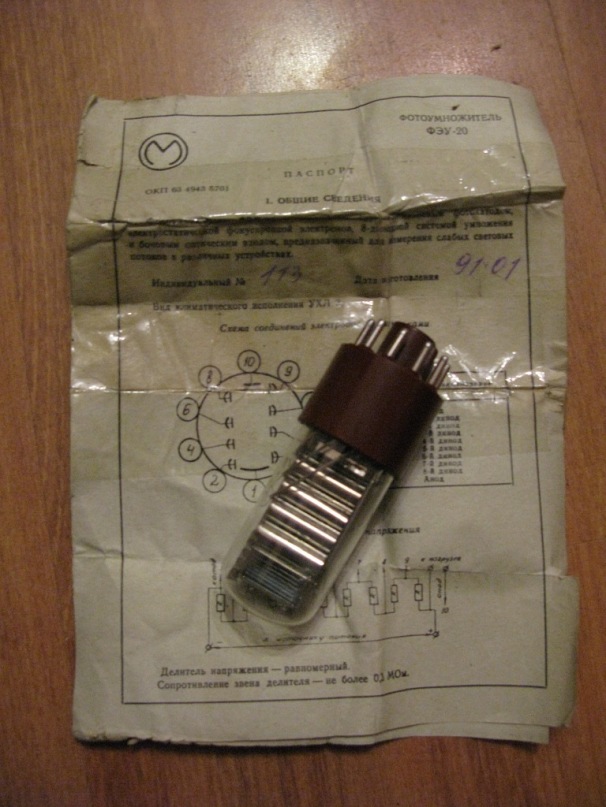

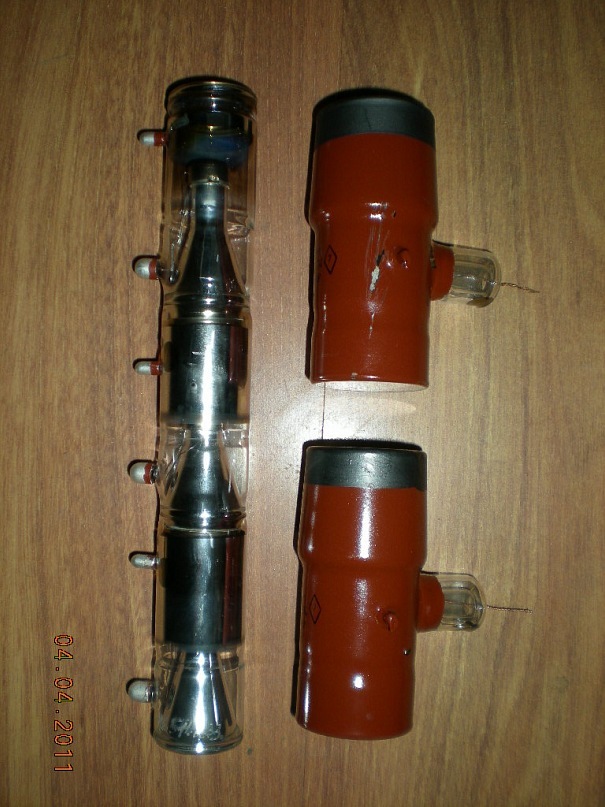

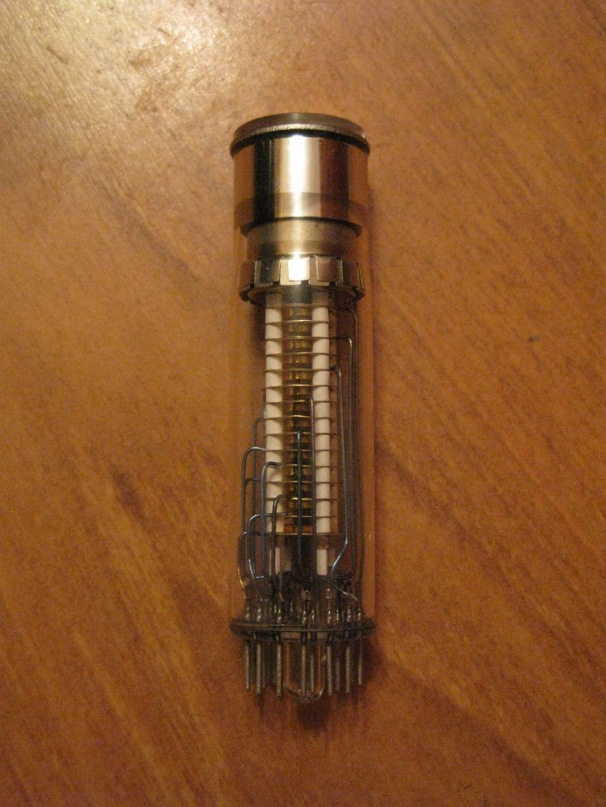

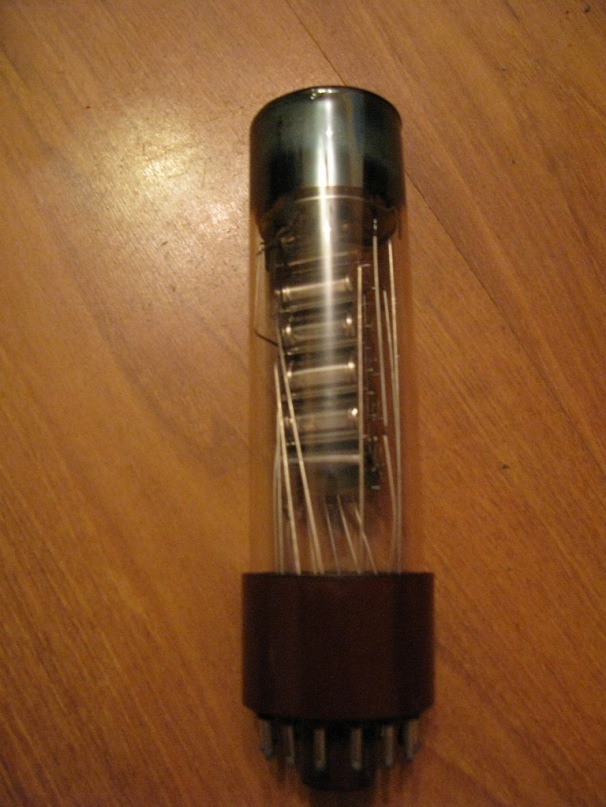

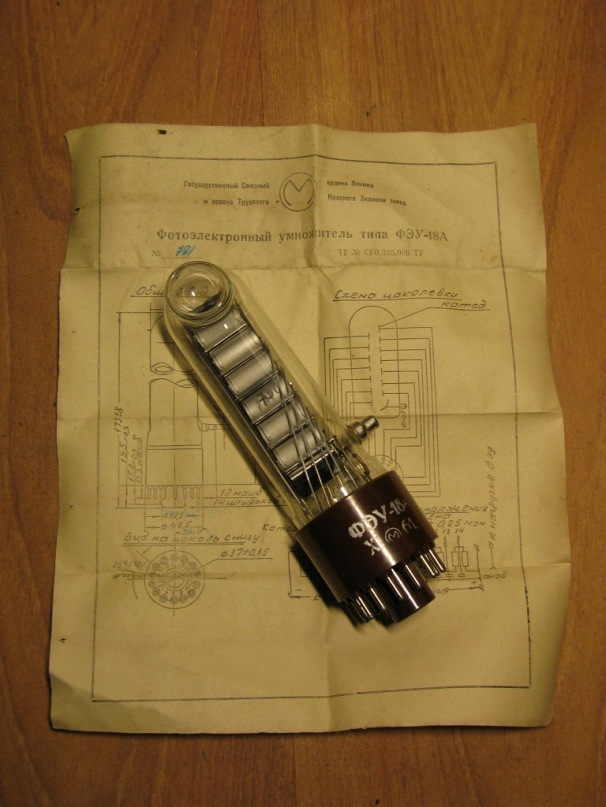

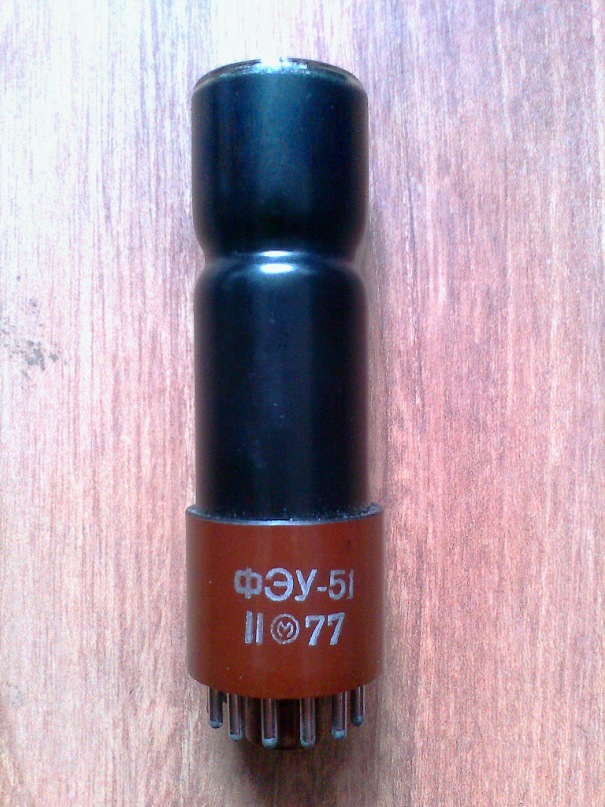

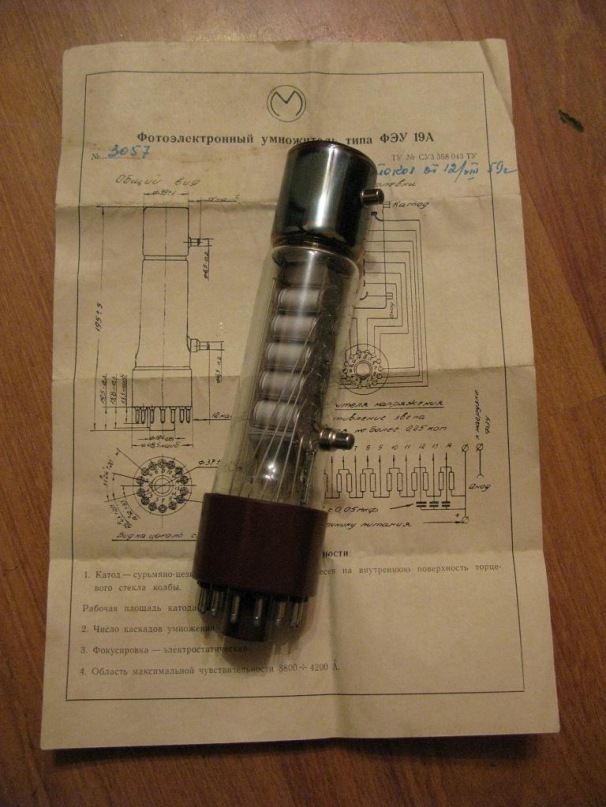

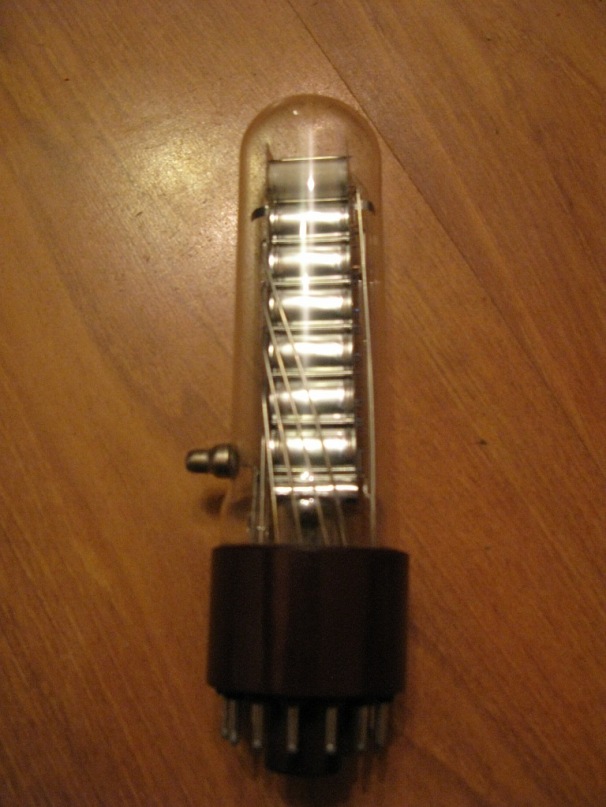

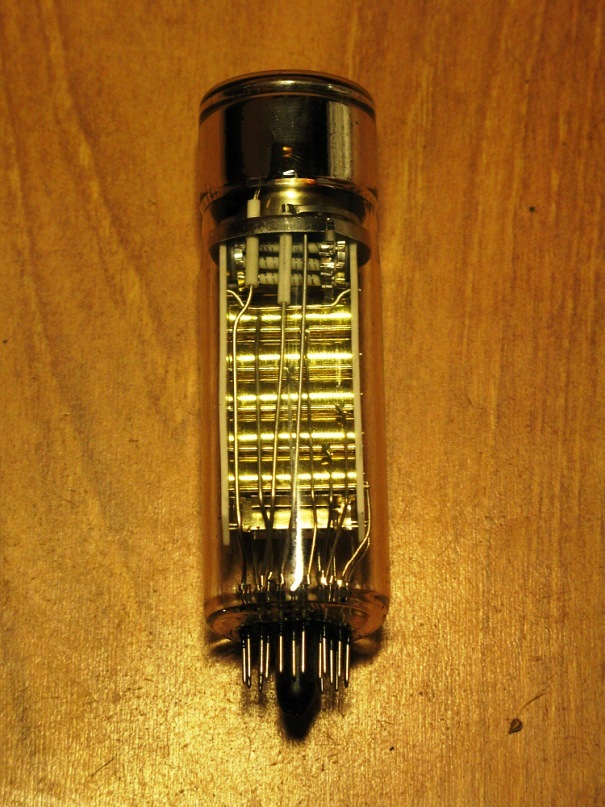

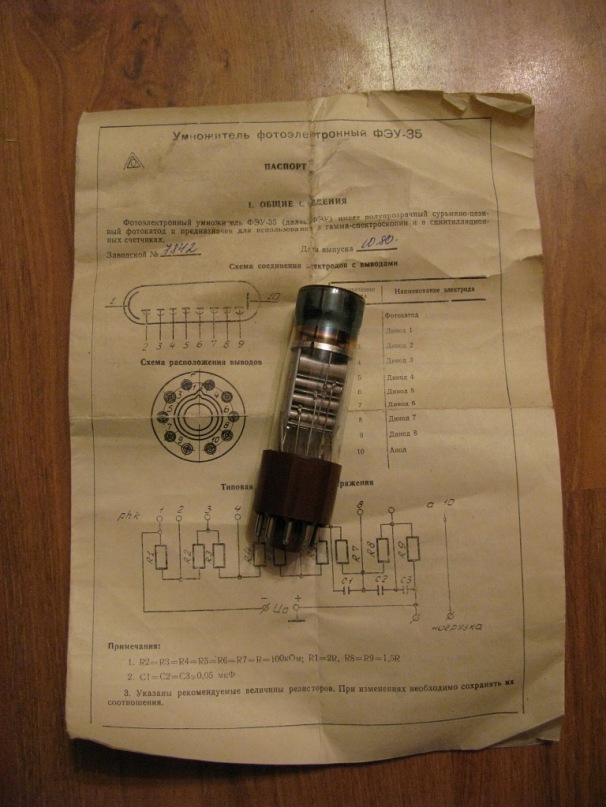

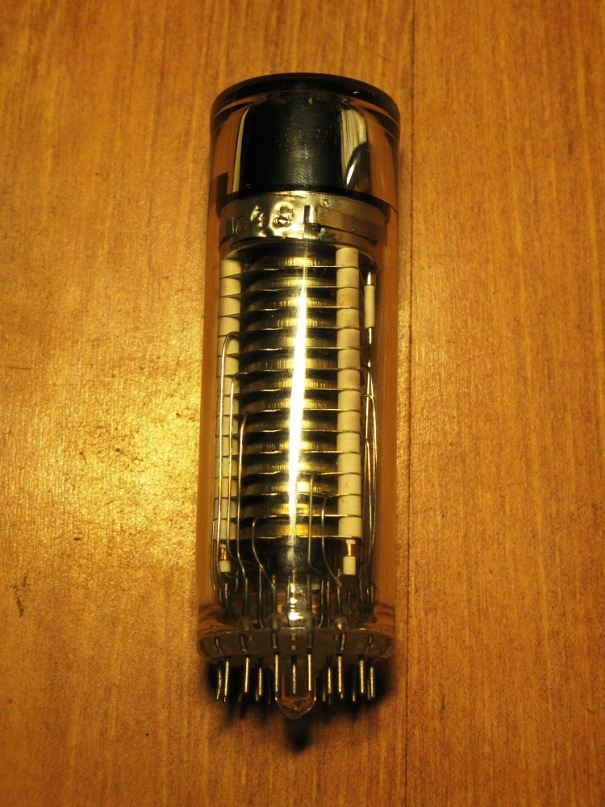

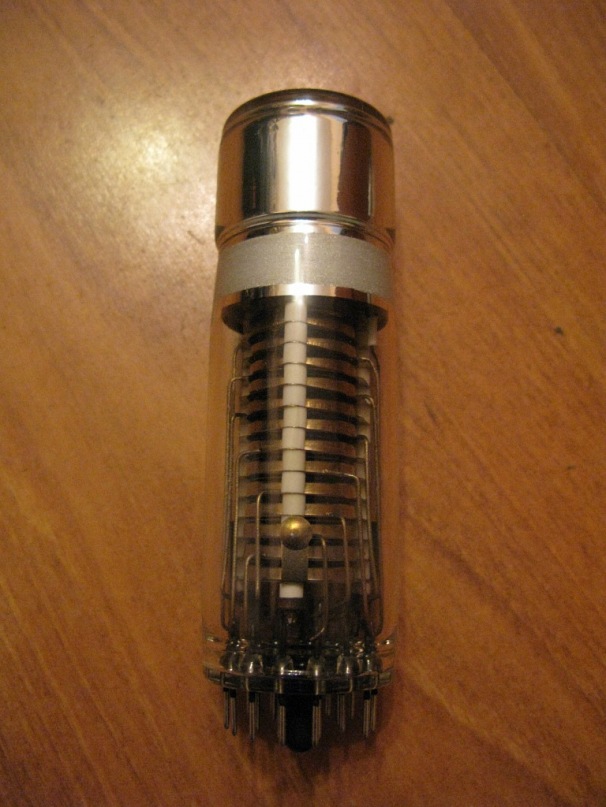

    Ssilverray друг мой, вот вам на здоровье МНОГОКАСКАДНЫЕ ФЭУи заодно ЭОПы, насладайтессь, "КУШАЙТЕ")))))))))))));):)


    Вложения:

    • y_ca44117a.jpg
      Размер файла:
      149 КБ
      Просмотров:
      579
    • y_7acaf2a4.jpg
      Размер файла:
      119,8 КБ
      Просмотров:
      512
    • y_7da17518.jpg
      Размер файла:
      135,1 КБ
      Просмотров:
      588
    • y_17b7af8a.jpg
      Размер файла:
      165,4 КБ
      Просмотров:
      574
    • y_33d895b9.jpg
      Размер файла:
      170,1 КБ
      Просмотров:
      542
    • y_37b251fb.jpg
      Размер файла:
      117 КБ
      Просмотров:
      582
    • y_038df75e.jpg
      Размер файла:
      121,7 КБ
      Просмотров:
      533
    • y_6277b39c.jpg
      Размер файла:
      111 КБ
      Просмотров:
      575
    • y_e38730a0.jpg
      Размер файла:
      126,1 КБ
      Просмотров:
      531
    • y_e823653e.jpg
      Размер файла:
      126,2 КБ
      Просмотров:
      530
    • y_ec33755f.jpg
      Размер файла:
      128,5 КБ
      Просмотров:
      522
    • y_f98aa9d1.jpg
      Размер файла:
      175,3 КБ
      Просмотров:
      562
    OMEGATRON, 31 май 2011
    #1544
    silverray нравится это.
  5. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Если хотите то я еще могу выложить много разных и интересных ЭВП;)

    OMEGATRON, 31 май 2011
    #1545
  6. zrgzn

    zrgzn Дракон

    Было бы гораздо лучше, если бы этих ЭВП было меньше, но при этом они были интереснее, лучше отфотографированы, и без повторов уже выкладывавшихся парой страниц ранее.

    zrgzn, 31 май 2011
    #1546
    suslox и B.E.S. нравится это.
  7. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Фотографирую как могу а вовторых я их выкладываю по второму разу тем кто их еще не видил ХД

    OMEGATRON, 31 май 2011
    #1547
  8. suslox

    suslox Пушистикс Staff Member

    зачем выкладывать по несколько раз,если все это можно найти на предыдущих страницах темы?
    на мой взгляд лучше выкладывать один с описанием и интересностями про него раз в несколько дней.

    suslox, 31 май 2011
    #1548
  9. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Мало ли кому то может быть влом все тему перерывать вот я и валожил а орисывать каждый ЭВП като влом:rolleyes::rolleyes:

    OMEGATRON, 31 май 2011
    #1549
  10. собиральщик

    собиральщик Пользователь

    Вот такой интересный и неизвестный
    [​IMG]

    собиральщик, 31 май 2011
    #1550
  11. suslox

    suslox Пушистикс Staff Member

    конструкция похоже коаксиальная...вообще странный прибор...похоже уже жалюзийная динодная сисета

    suslox, 31 май 2011
    #1551
  12. Entladung

    Entladung Активный пользователь

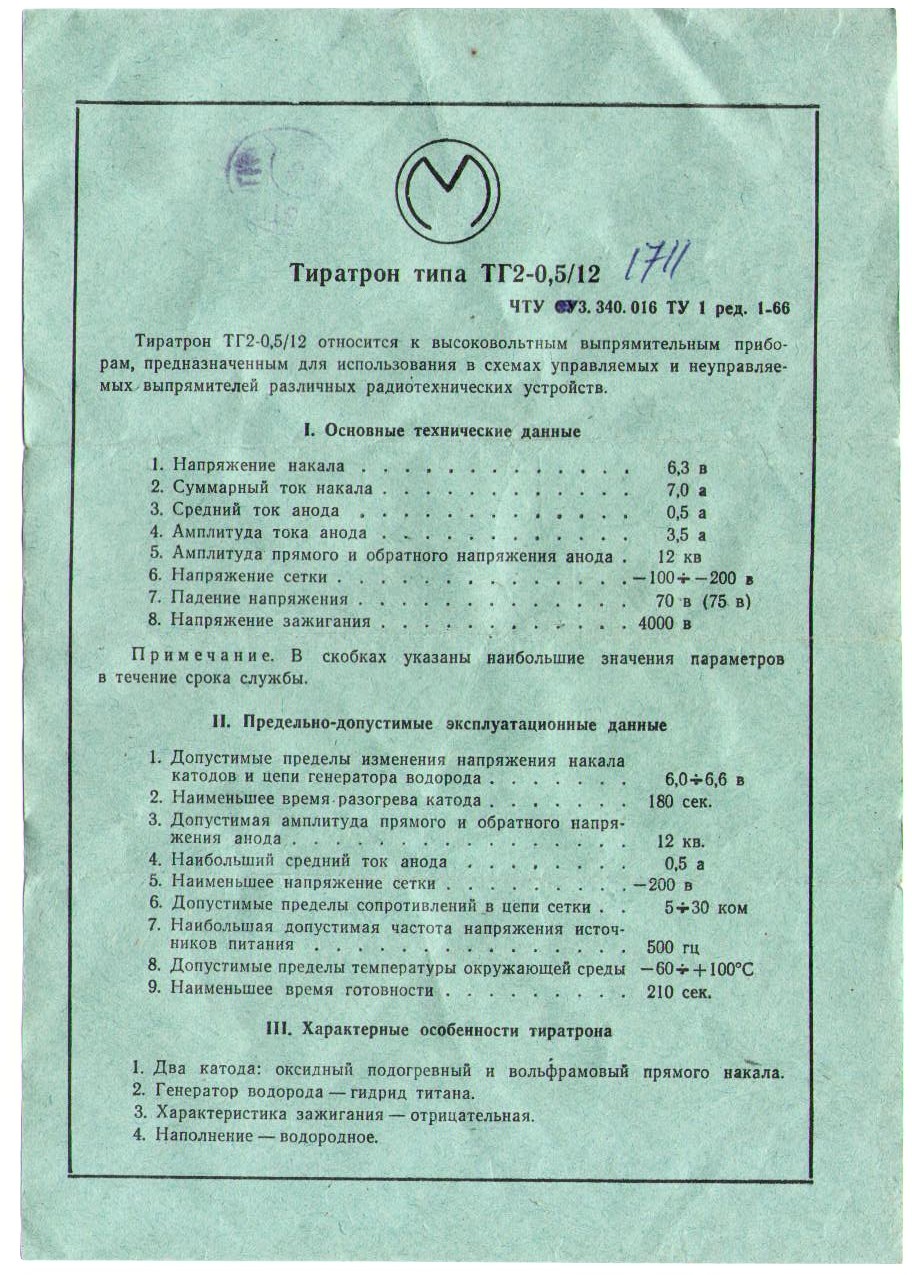

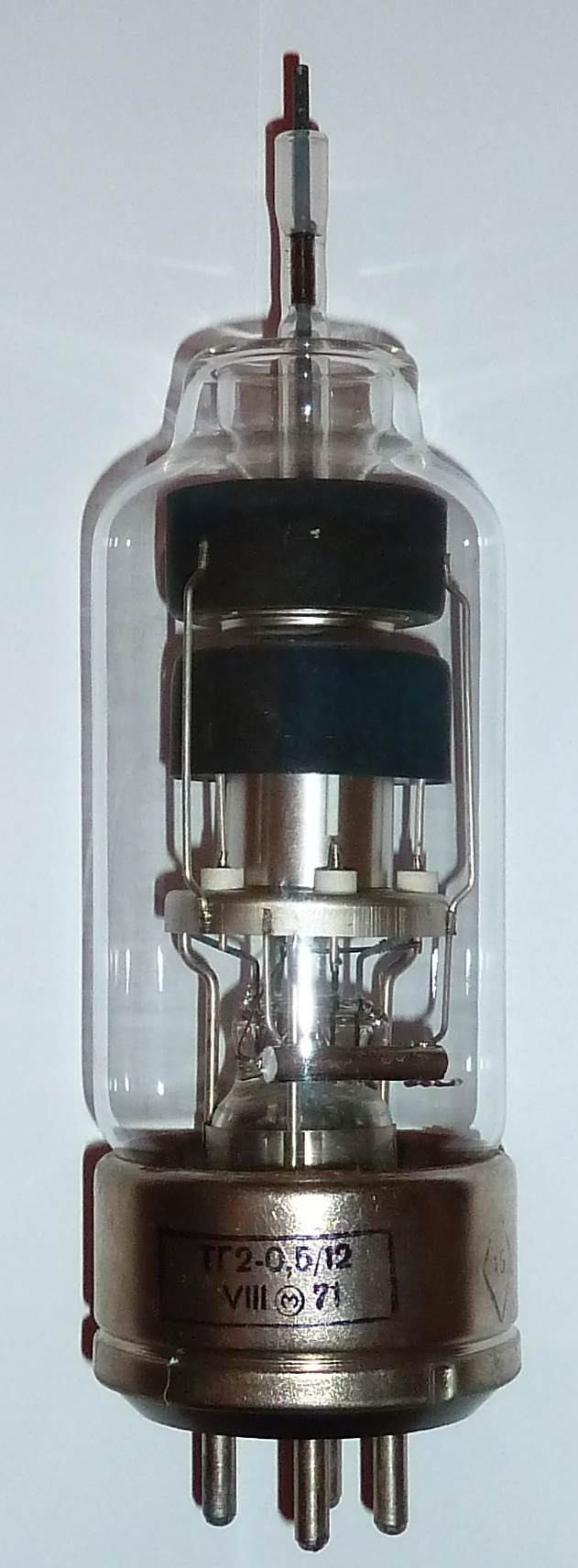

    ТГ2-0.5/12
    Единственный в СССР не импульсный водородный тиратрон.


    Вложения:

    • P1070508.JPG
      Размер файла:
      271,9 КБ
      Просмотров:
      624
    Entladung, 31 май 2011
    #1552
    silverray нравится это.
  13. suslox

    suslox Пушистикс Staff Member

    он для управляемых выпрямителей?

    suslox, 31 май 2011
    #1553
  14. Entladung

    Entladung Активный пользователь

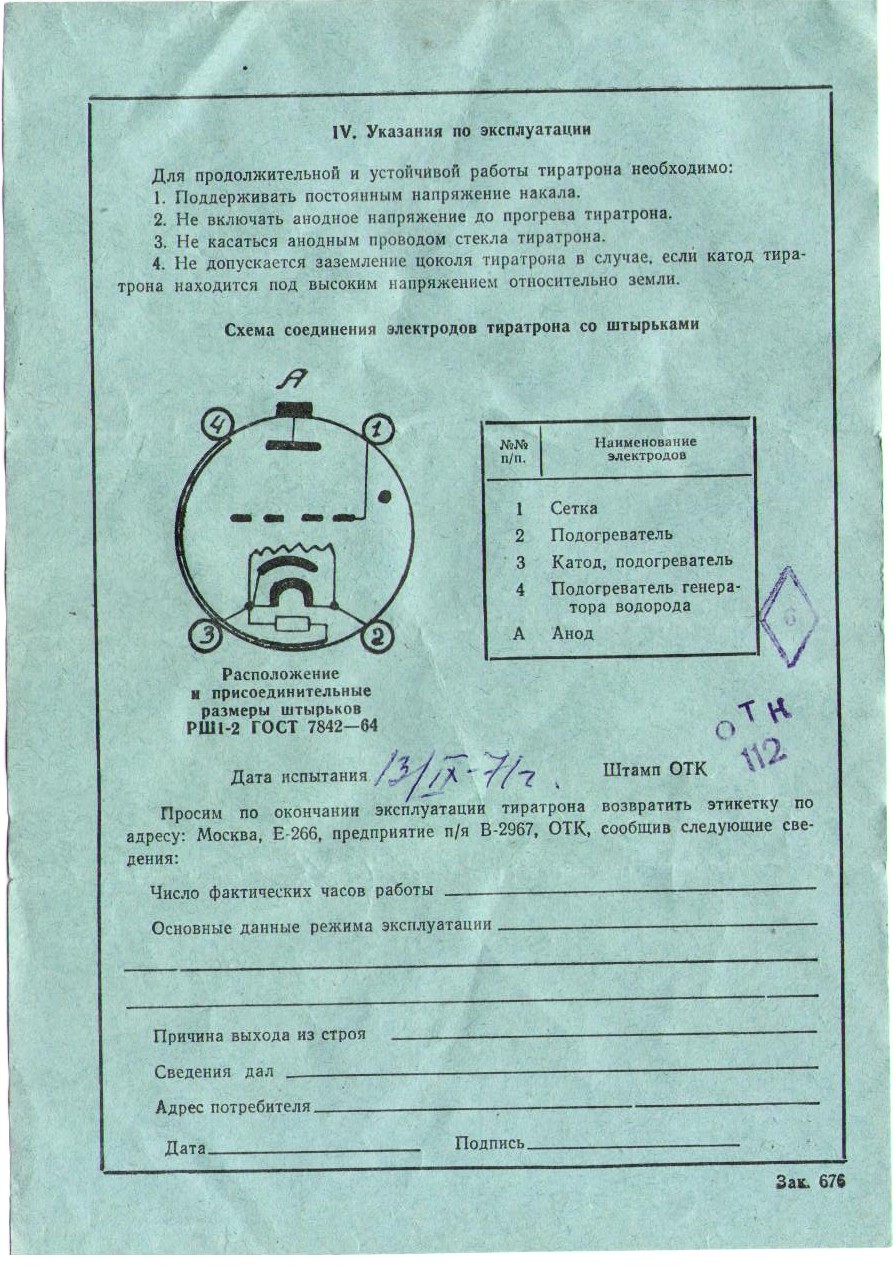

    Да. И при том единственный такой (с водородным наполнением). Генератор водорода хорошо виден на снимке.


    Вложения:

    • 1.jpg
      Размер файла:
      347,6 КБ
      Просмотров:
      559
    • 2.jpg
      Размер файла:
      321,8 КБ
      Просмотров:
      586
    Entladung, 31 май 2011
    #1554
  15. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Кстати это не вы ли продаете на молотке огромный медно-стеклянный счетчик Гейгера за 165р????

    OMEGATRON, 31 май 2011
    #1555
  16. Entladung

    Entladung Активный пользователь

    Сетка и анодная камера - чернёные.
    Ресурс по другим источникам - 500 час.

    Entladung, 1 июн 2011
    #1556
  17. собиральщик

    собиральщик Пользователь

    Я на молотке -иногда бываю только в роли покупателя.

    собиральщик, 1 июн 2011
    #1557
  18. suslox

    suslox Пушистикс Staff Member

    ну я же выше спрашивал, да и Entladung уже говорил:
    "Единственный в СССР не импульсный водородный тиратрон."
    "он для управляемых выпрямителей?
    Да. И при том единственный такой (с водородным наполнением). "

    suslox, 1 июн 2011
    #1558
  19. Entladung

    Entladung Активный пользователь

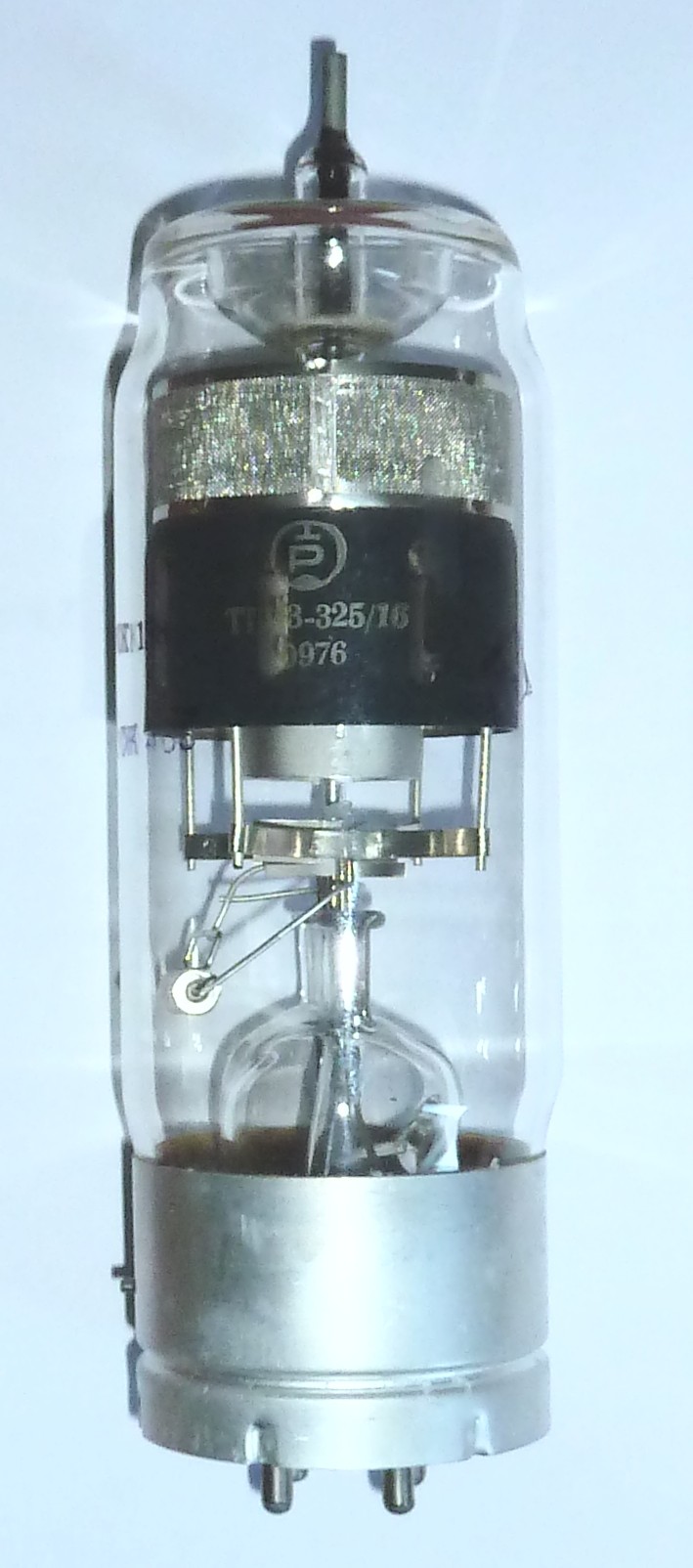

    Как и здесь, например -P1070533.JPG.

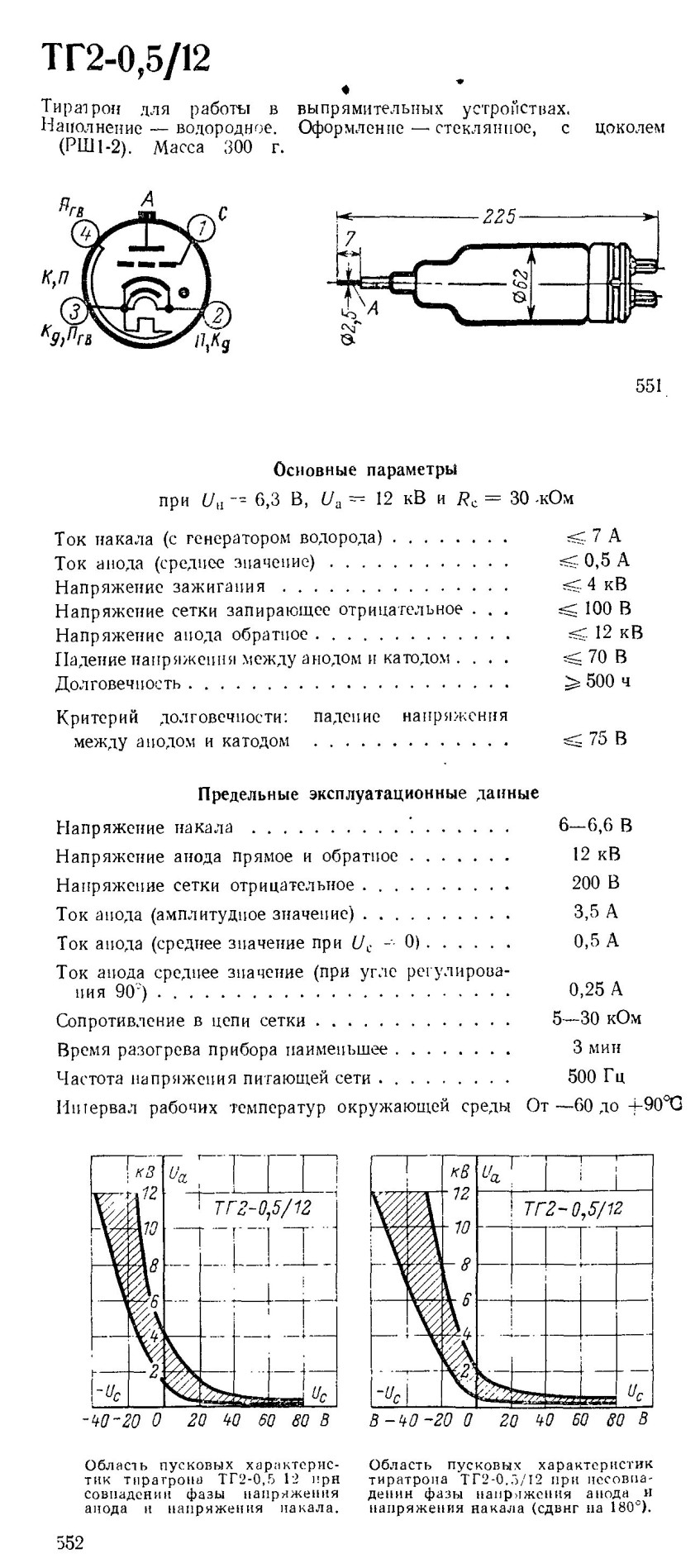

    Кое что ещё по ТГ2-0.5/12 - 3.jpg
    В какой именно аппаратуре применялся (применяется), сведений не имею. Но очевидно, на повышенных частотах. Свыше 50 Гц. Но прибор не импульсный. Поэтому для питания генераторов на магнетронах не может быть использован. Электропривод и - более - регулируемые источники высокого напряжения с глубоким регулированием.


    Вложения:

    • P1070533.JPG
      Размер файла:
      164,6 КБ
      Просмотров:
      575
    • 3.jpg
      Размер файла:
      333,3 КБ
      Просмотров:
      551
    Entladung, 1 июн 2011
    #1559
  20. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Блииин, а я сегодня просрал все возможные ЭВП которые могли стать моими, БЛИИИН(((((((((((((((:)mad::evil::twisted:

    OMEGATRON, 1 июн 2011
    #1560
