Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 73 из 432
  1. suslox

    suslox Пушистикс Staff Member

    ;)ну про внешность - я однозначно с вами согласен)

    suslox, 26 май 2011
    #1441
  2. suslox

    suslox Пушистикс Staff Member

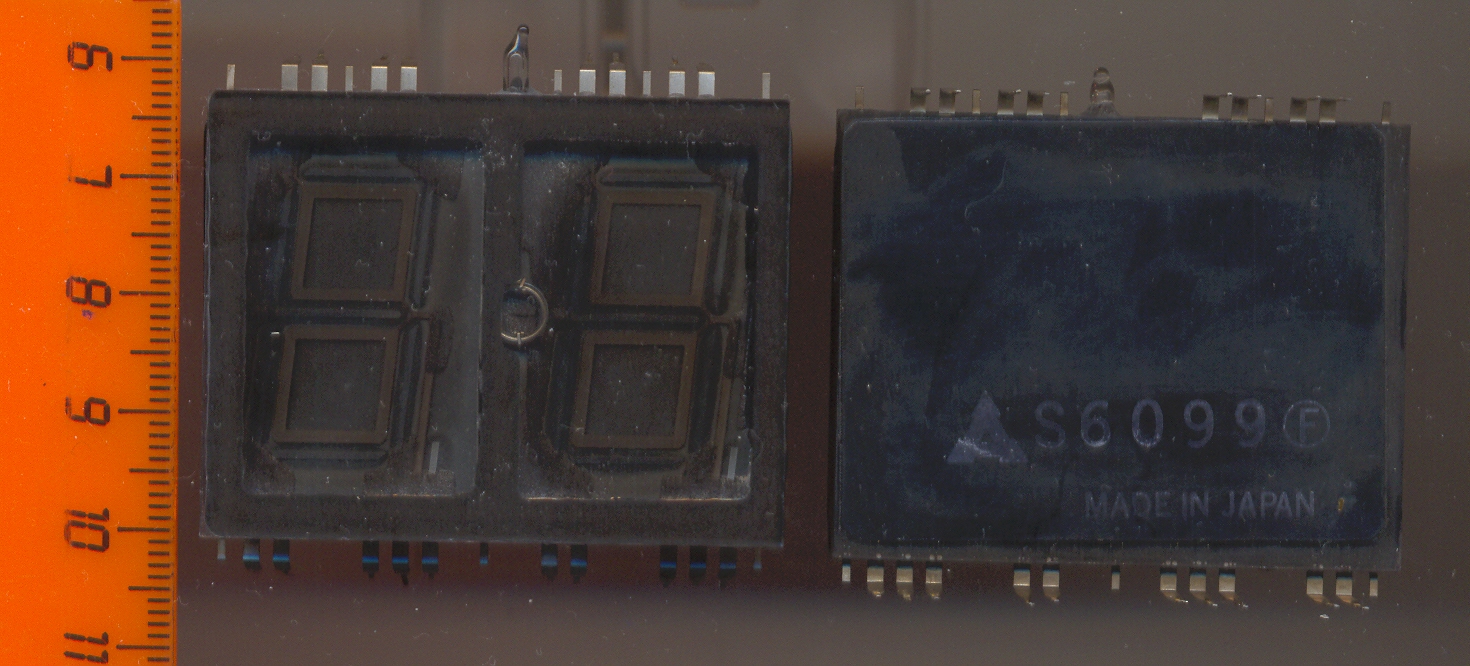

    получил новый образец, поэтому возвращаюсь к теме панаплексов.
    Matsushita S6099.
    2 полностью раздельных семисегментных разряда высотой 25мм.
    панаплексы изрядно поюзанные, но работают)


    Вложения:

    suslox, 26 май 2011
    #1442
  3. собиральщик

    собиральщик Пользователь

    Вот обещанное фото индикатора от Панаса-в принципе ничего необычного-но уж очень он насыщен
    [​IMG] [​IMG]

    собиральщик, 26 май 2011
    #1443
  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Где вы такие индикаторы находите)))))))))))))

    OMEGATRON, 27 май 2011
    #1444
  5. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Мне хочется тоже ПАНАПЛЕКС)))))))))))))))));)

    OMEGATRON, 27 май 2011
    #1445
  6. OMEGATRON

    OMEGATRON Наполеон-истеричка

    ОФИГЕЕЕТЬ!!!!:confused::confused::confused::confused:Первый раз вижу ЭВП в виде кольца и со странным названием БЕТАТРОН ( БУК ):confused::confused:

    OMEGATRON, 27 май 2011
    #1446
  7. Entladung

    Entladung Активный пользователь

    Кстати, при работе в нём видно свечение электронов.

    Entladung, 27 май 2011
    #1447
  8. OMEGATRON

    OMEGATRON Наполеон-истеричка

    ЭМММ____Он ксстати не радиоактивен??? Пусть лучше счетчиком Гейгера помериет))))))))

    OMEGATRON, 27 май 2011
    #1448
  9. suslox

    suslox Пушистикс Staff Member

    silverray, офигеть потрясные эвп!
    про пункт 2: можете сделать фоты с разных сторон, особенно со стороны окна? тип на нйе не указан?

    и хотелось бы узнать про бетатрон) может кто расскажет?
    помниться мне предлагали такую штуку, но я чтото очканул брать)

    suslox, 27 май 2011
    #1449
  10. suslox

    suslox Пушистикс Staff Member

    1. а можете всетаки рупные фоты трубки выложить сюда? пожалуйста:rolleyes:
    2. про бетатрон я уже в инете почитал и тоже возникли вопросы как и у вас: где выход электронов?
    а кто сказал,что должно быть видно свечение электронов? хотя...может это синхротронное излучение?

    suslox, 27 май 2011
    #1450
  11. Entladung

    Entladung Активный пользователь

    Физику работы излагать не стану. Сам не знаю. Радист я, не физик. В интернете, наверное, есть.

    Бетатрон видел в промежуток 74-77 г. Точнее не упомню. Наш отдел пригласили посмотреть первый (у нас) такой аппарат. Первое, что бросилось в глаза - защита из вольфрамовых кубиков, обложенная снаружи еще и свинцовыми блоками.
    Свечение внутри трубки было вполне заметно при дневном свете, цвет, как показалось, бело-синий. Сначала он не произвёл на меня впечатление, но когда сказали, что энергия тормозного ок. 5 МэВ, я понял...

    Entladung, 27 май 2011
    #1451
  12. protos

    protos Новичок

    Доброго времени суток многоуважаемые господа радиолюбители!

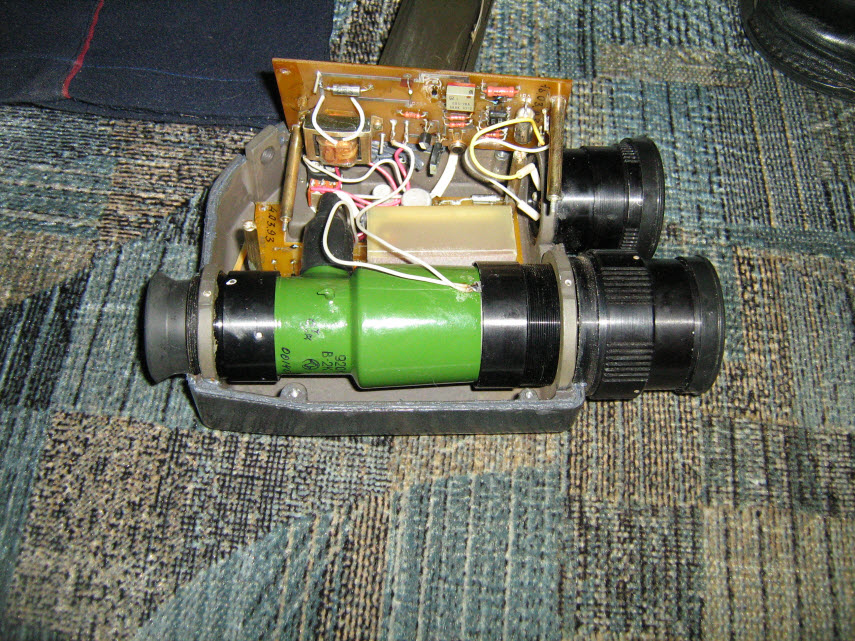

    Вставил ума прибору ночного видения ПН-3 "Промінь". Лопнул сам ЭОП по моей вине. В инете какая-либо информация об этом девайсе отсутствует... На колбе есть маркировка "в-2к"... после "к" еще какой-то знак... нечитабельно.. далее похоже на дату 9201. Какая стоимость данного эоп? Где можно заказать такую колбу? Живу на Украине. IMG_1388-0000.jpg
    Спасибо

    protos, 27 май 2011
    #1452
  13. Entladung

    Entladung Активный пользователь

    Диаметром чуть менее метра. высотой не упомню.
    Я как узнал о 5 МэВ, сразу начал двигаться к выходу из зала...

    Entladung, 27 май 2011
    #1453
  14. Entladung

    Entladung Активный пользователь

    Похоже, как раз по теме.

    http://mirknig.com/knigi/nauka_ucheba/1181408217-izluchenie-relyativistskih-elektronov.html
    Автор:Байер В. Н., Катков В. М., Фадин В. С.
    Название: Излучение релятивистских электронов
    Издательство: Атомиздат
    Год: 1973

    OMEGATRON сказал(а): ↑
    ЭМММ____Он ксстати не радиоактивен??? Пусть лучше счетчиком Гейгера помериет))))))))
    Я здесь уже писал: опасны источники нейтронов: при облучении нейтронами образуются (нестабильные) изотопы, радиоактивные.
    Источники же тормозного излучения, бетатрон не исключение, создают наведённое излучение. Но оно спадает за время в 0.1 - 50 мс по выключении прибора. После чего вполне безопасно.

    Entladung, 27 май 2011
    #1454
  15. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Хочу себе БЕТАТРОННУЮ лампу эту))))))))))))))))) ХОЧУУУУ!!!!!!!!!!!

    OMEGATRON, 27 май 2011
    #1455
  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Как мне понять "Могу посодействовать"???

    OMEGATRON, 27 май 2011
    #1456
  17. Entladung

    Entladung Активный пользователь

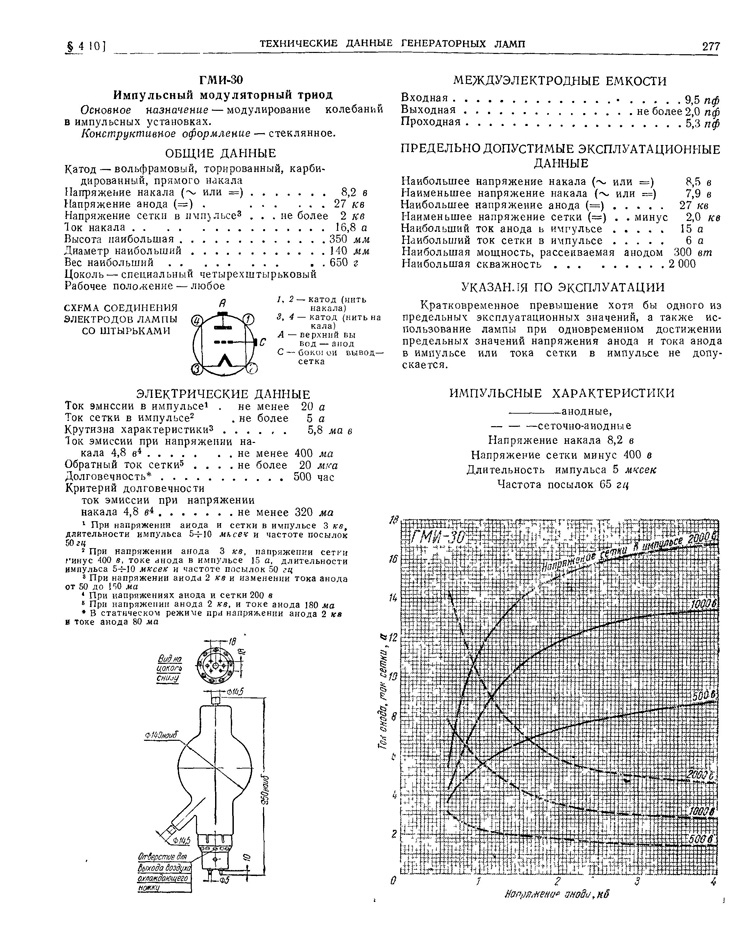

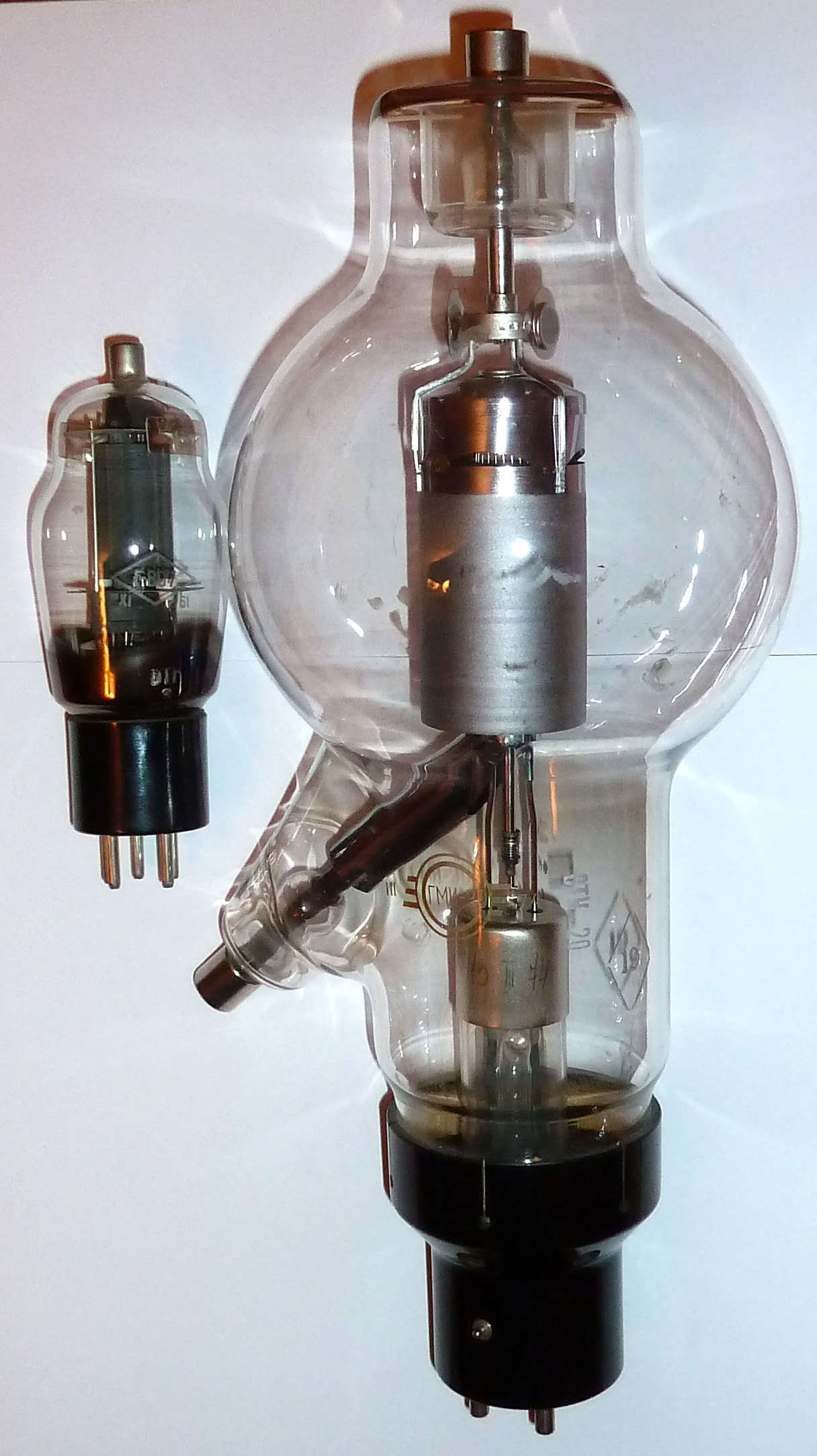

    Это ГМИ-30. Для сравнения Г-807


    Вложения:

    • P1070475.JPG
      Размер файла:
      486 КБ
      Просмотров:
      749
    • p0277.jpg
      Размер файла:
      318,2 КБ
      Просмотров:
      653
    • p0004.gif
      Размер файла:
      84,9 КБ
      Просмотров:
      807
    Entladung, 27 май 2011
    #1457
  18. собиральщик

    собиральщик Пользователь

    Может и меня в список для содействия включите?Ведь штука-интересная!!!!;) (Ёк-макарёк-сижу на даче-Скайлинк-стал тормозить-если моё сообщение раз 10 выскочит-ув.модератор-не пинайте ногами-просто удалите-не отправляется никоим образом:( )

    собиральщик, 27 май 2011
    #1458
  19. Entladung

    Entladung Активный пользователь


    http://istok2.com/catalog/13/

    Entladung, 27 май 2011
    #1459
  20. suslox

    suslox Пушистикс Staff Member

    гми-30 мега лампа! где она применялась? сбоку выведена сетка? почему?

    suslox, 27 май 2011
    #1460
