  1. Entladung

    Entladung Активный пользователь

    Индикатор прекрасный. По нему видно, как могла бы развиваться отечественная промышленность не произведи эти ... реформ. Крупное предприятие сделало, явно по заказу серию ЭВП. Как раз 92 год. Встала отечественная промышленность. В том году не была ещё разрушена. И могла работать.

    В любом случае приобретение очень интересное.

    Entladung, 12 май 2011
    #1201
  2. OMEGATRON

    OMEGATRON Наполеон-истеричка

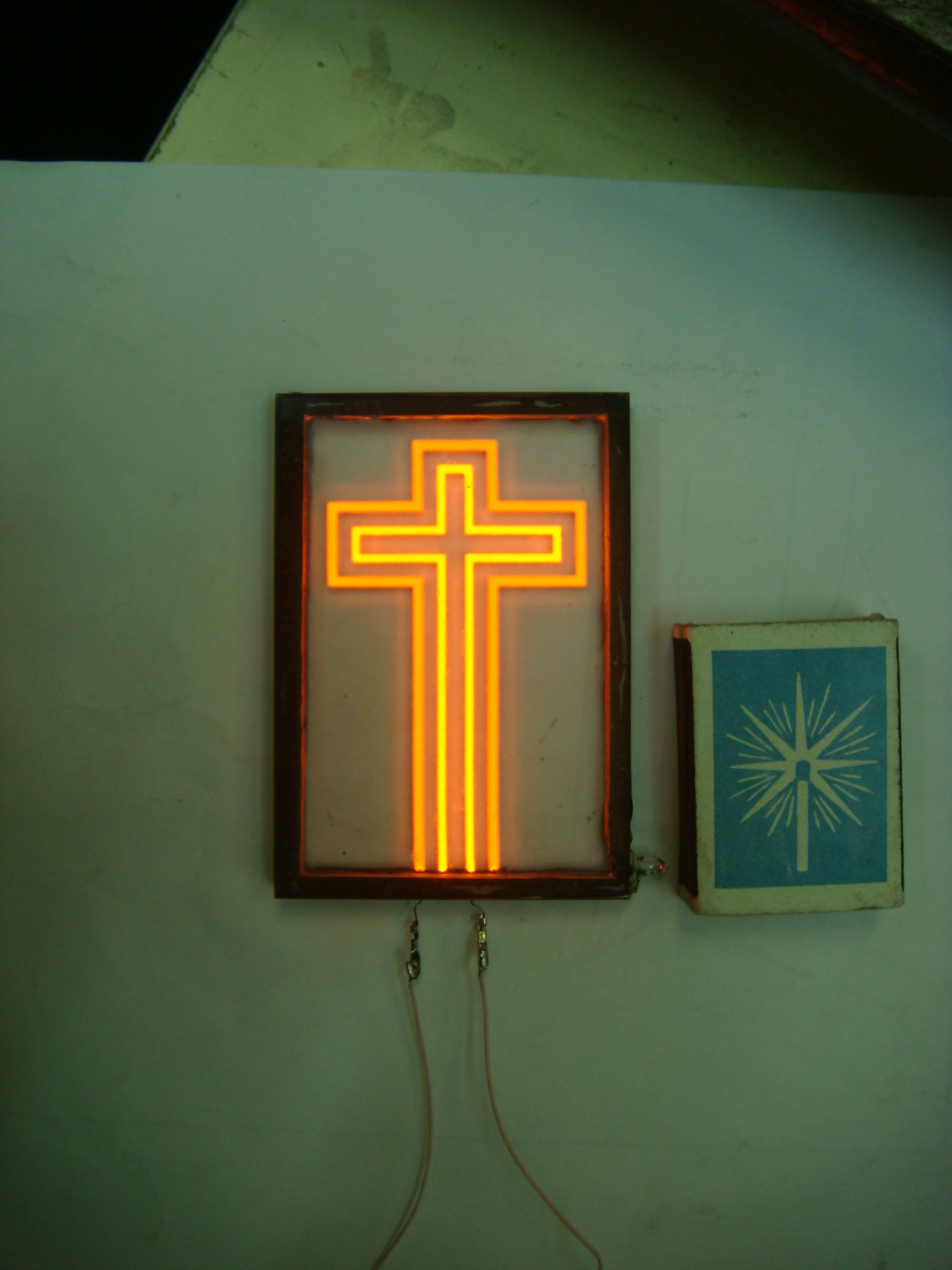

    SUSLOX, а у ИЛМ1-5М есть заводской паспорт???? Ели можете, пожалуйста выложите??? А ИНДИКАТОР С КРЕСТОМ ВООБЩЕ ОТПАД!!!:confused::cool: ТАК ДЕРЖАТЬ SUSLOX!!


    Вложения:

    • DSC037691.jpg
      Размер файла:
      1.005,5 КБ
      Просмотров:
      942
    OMEGATRON, 14 май 2011
    #1202
  3. suslox

    suslox Пушистикс Staff Member

    у ИЛМ1-5М есть стандартное название, но справочных данным на такое нету...
    также как и на илд2, ивлм-12м и тд

    suslox, 14 май 2011
    #1203
  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

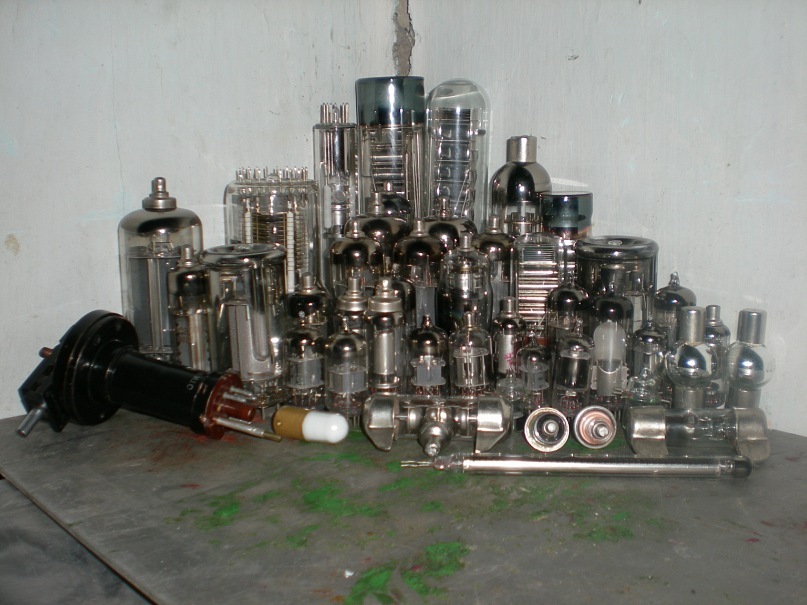

    y_057cceb1.jpg SUSLOX, а вы можете все свои ПРЕКРАССНЫЕ индикаторы сфотографировать разом?? ХОЧИТСЯ ПОСМОТРЕТЬ НА ВАШ СТИЛАЖ ИНДИКАТОРОВ!!! Я КОЕ-ЧТО НА ДАЧЕ РАЗДОБЫЛ=) :D

    OMEGATRON, 14 май 2011
    #1204
    Entladung нравится это.
  5. suslox

    suslox Пушистикс Staff Member

    а что там сзади за такой большой и интересный фэу?
    самый левый выводами вверх

    suslox, 14 май 2011
    #1205
  6. Entladung

    Entladung Активный пользователь

    Справа нечто похожее на ГУ-50 со снятым алюминиевым колпачком. Что за прибор?

    Entladung, 14 май 2011
    #1206
  7. OMEGATRON

    OMEGATRON Наполеон-истеричка

    SUSLOX, это ФЭУ-56, а черный прибор это подстраиваемый КЛИСТРОН =))

    OMEGATRON, 14 май 2011
    #1207
  8. Entladung

    Entladung Активный пользователь

    У всех отражательных клистронов, а именно такой на снимке, есть возможность перестройки в диапазоне частот. При этом - как электронная, так и механическая. Этот с ёмкостной (механической) перестройкой частоты. Наружной части резонатор не имеет. Тип К29 вроде бы...

    А что за лампа в правой части снимка? Это может оказаться немецкий прототип ГУ-50.

    Entladung, 14 май 2011
    #1208
  9. собиральщик

    собиральщик Пользователь

    Так и слева похожие вакуумные консервы-или это ГУ-50 без крышки или 5Ц9С-на моей памяти других-вроде небыло:(

    собиральщик, 14 май 2011
    #1209
  10. собиральщик

    собиральщик Пользователь

    Так вот подстраиваемые(как говорится)-хотя очень много клистронов с винтиками и гаечками:D
    К-27[​IMG]
    К-30
    [​IMG]
    К-47
    [​IMG]
    К-166
    [​IMG]
    К100(у этого правда винтик залит виксинтом)
    [​IMG]

    собиральщик, 14 май 2011
    #1210
  11. OMEGATRON

    OMEGATRON Наполеон-истеричка

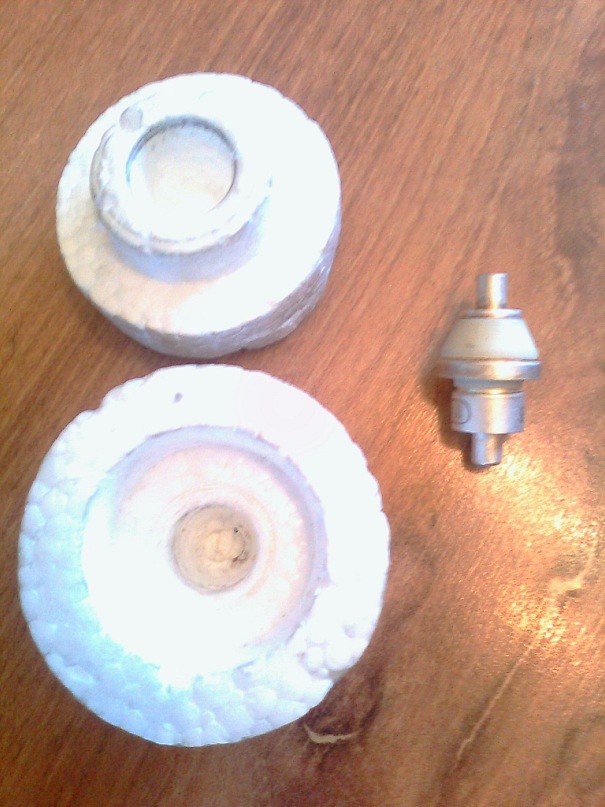

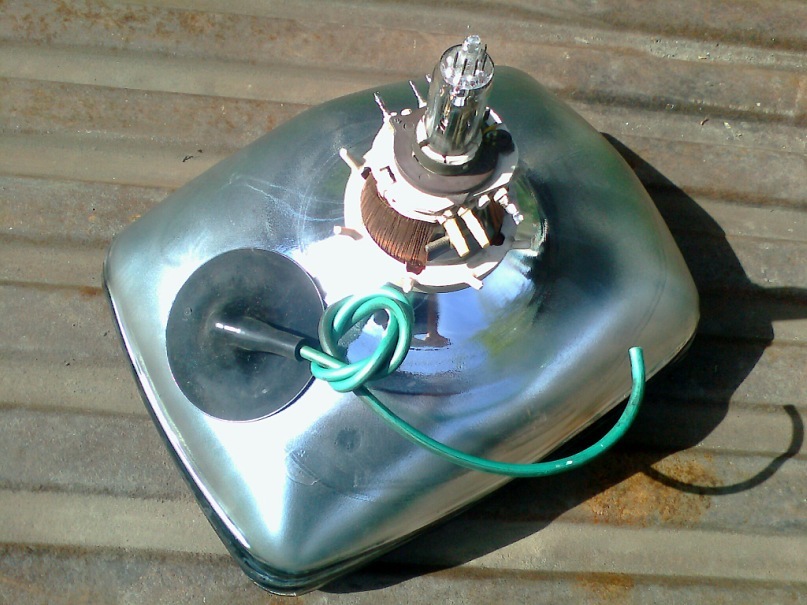

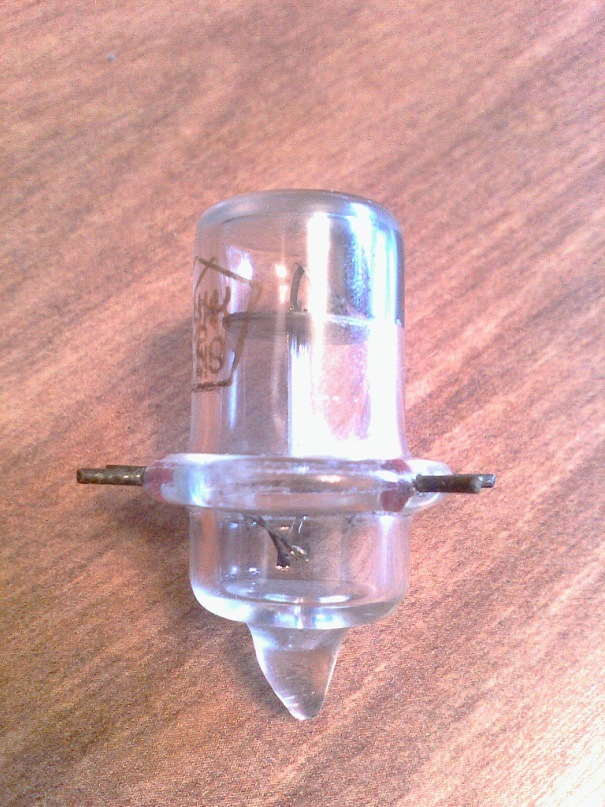

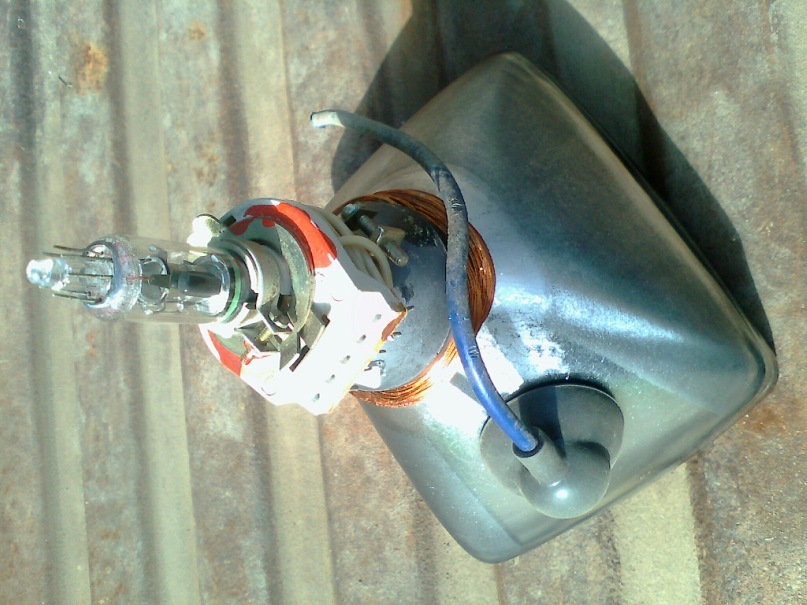

    У меня вот НОВЕЧКИ в мою коллекцию ЭВП прибыли;)


    Вложения:

    • y_2c5beb8a.jpg
      Размер файла:
      160,4 КБ
      Просмотров:
      2.279
    • y_03c4ed1b.jpg
      Размер файла:
      142,6 КБ
      Просмотров:
      801
    • y_5f127ca5.jpg
      Размер файла:
      142 КБ
      Просмотров:
      806

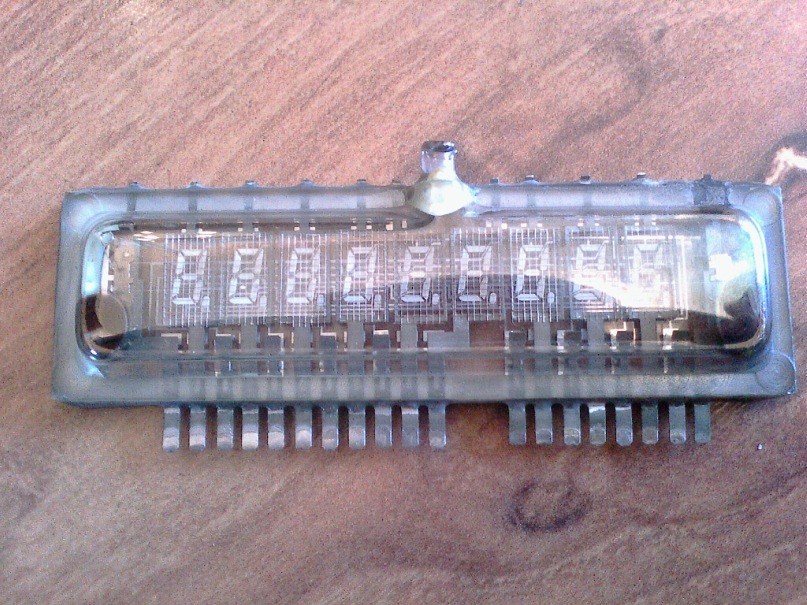

    • y_25ac8cd4.jpg
      Размер файла:
      200,8 КБ
      Просмотров:
      823
    • y_43b0b215.jpg
      Размер файла:
      183,3 КБ
      Просмотров:
      668
    • y_46a3f568.jpg
      Размер файла:
      119,1 КБ
      Просмотров:
      810

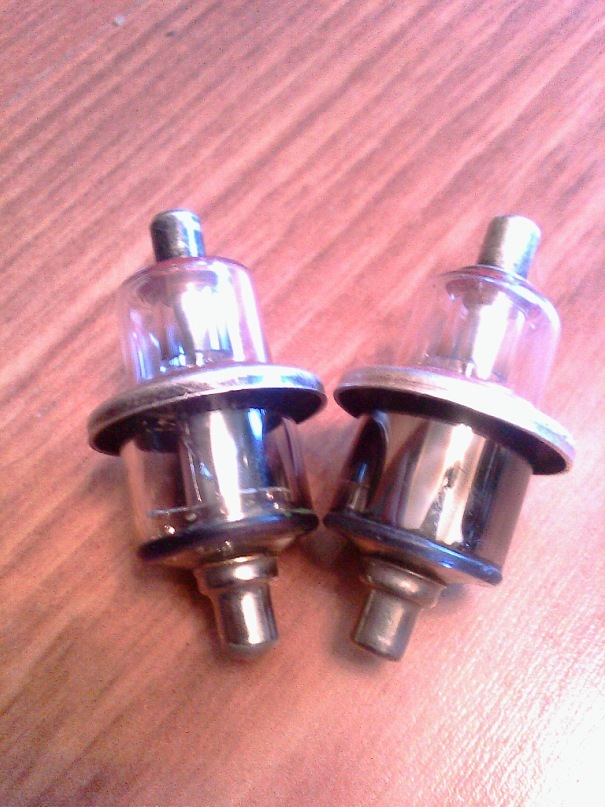

    • y_cc700009.jpg
      Размер файла:
      155,7 КБ
      Просмотров:
      761
    OMEGATRON, 14 май 2011
    #1211
  12. собиральщик

    собиральщик Пользователь

    [​IMG]
    Эту туку надо на 180 град.повернуть
    ИЛЦ1-1/9 называется(индикатор для теликов-поздних 3УСЦТ и 4УСЦТ-5УСЦТ)
    [​IMG]

    собиральщик, 14 май 2011
    #1212
  13. EVIL_USER

    EVIL_USER Модератор Staff Member

    EVIL_USER, 14 май 2011
    #1213
  14. Entladung

    Entladung Активный пользователь

    Отражательные клистроны. С внутренним об'ёмным резонатором.

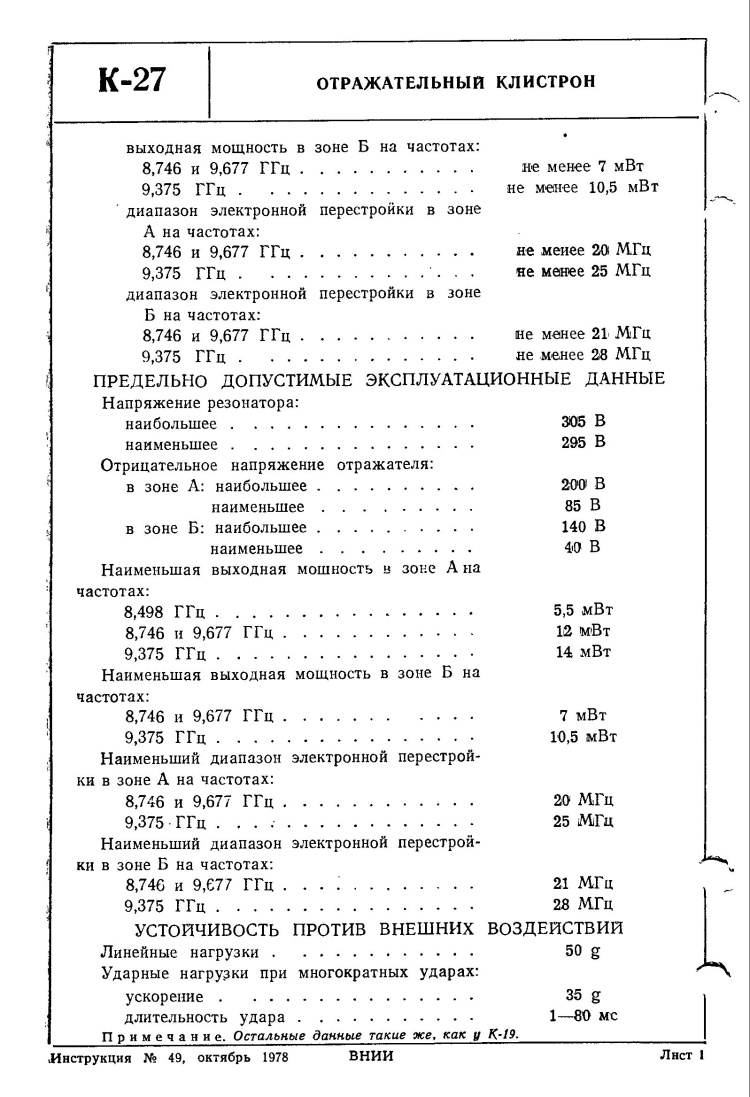

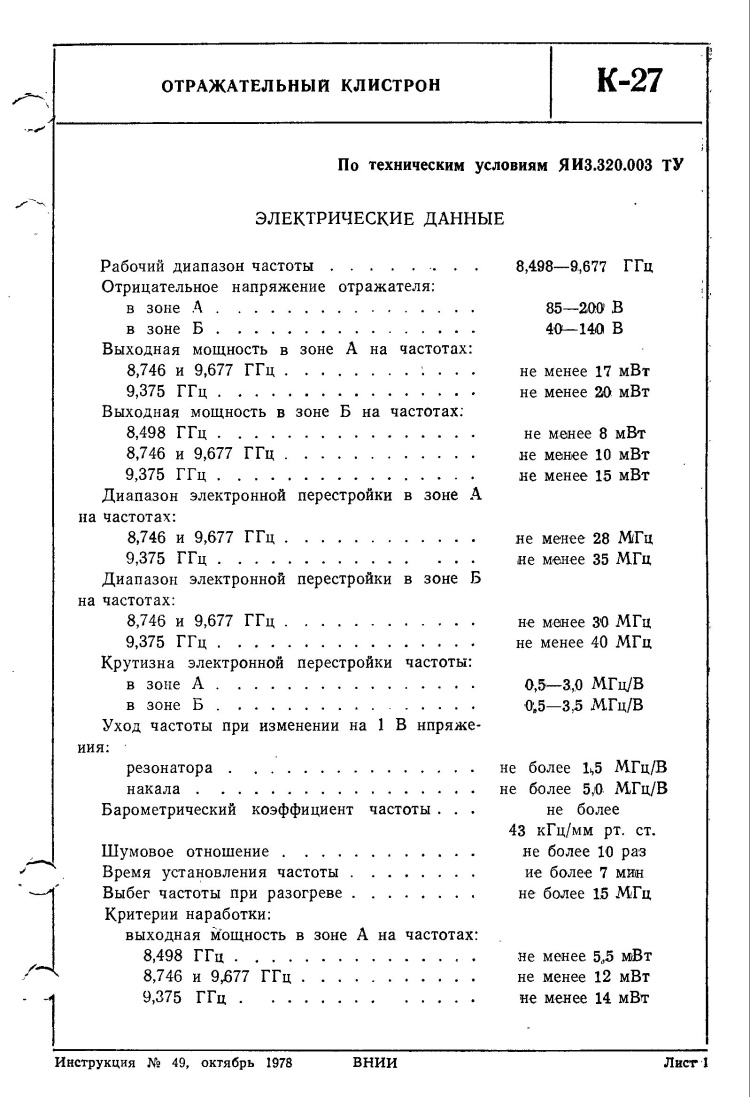

    К-27, например...

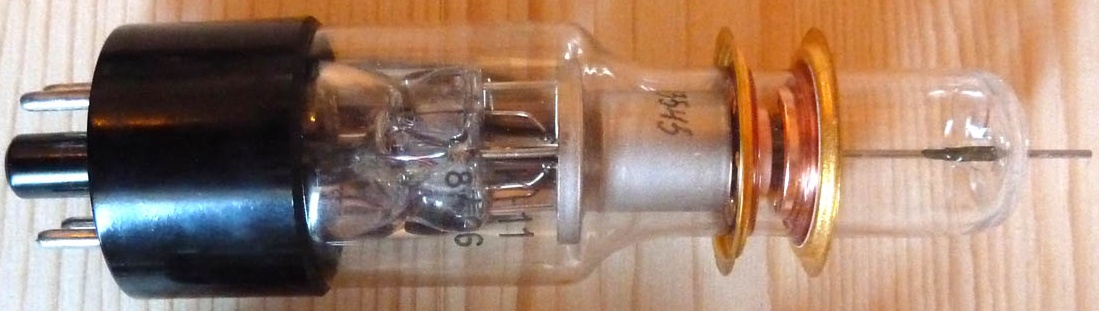

    Но и такой может быть. К-11, например...


    Вложения:

    • p0001.jpg
      Размер файла:
      229,8 КБ
      Просмотров:
      831
    • p0002.jpg
      Размер файла:
      239 КБ
      Просмотров:
      806
    • 3.jpg
      Размер файла:
      119,3 КБ
      Просмотров:
      807
    Entladung, 14 май 2011
    #1214
  15. OMEGATRON

    OMEGATRON Наполеон-истеричка

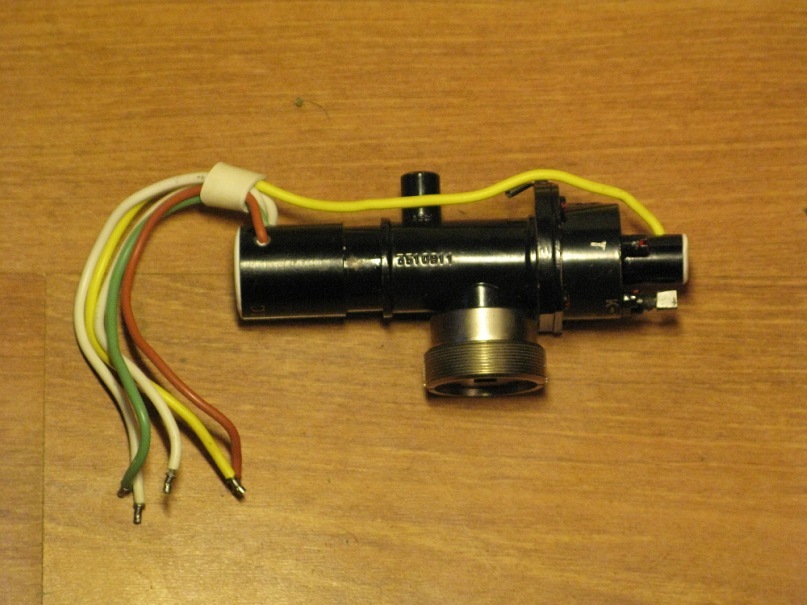

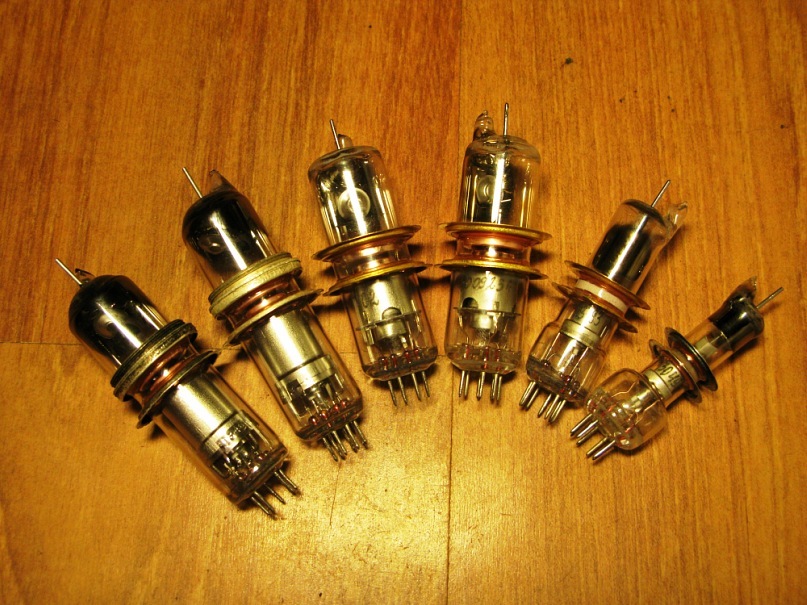

    y_376ededf.jpg Вот мои отражательные клистрнщены))))))))))))))))))))) y_6d65660a.jpg

    OMEGATRON, 14 май 2011
    #1215
  16. suslox

    suslox Пушистикс Staff Member

    хранить дома кинескопы - это жесть:D

    у него есть накал, сетки и аноды...нужно подать напряжение на накал,чтобы накалы слабо малиновым светились, а затем положительное 15-20в на сетки и аноды относительно минуса накала

    suslox, 14 май 2011
    #1216
  17. Entladung

    Entladung Активный пользователь

    Левая-то определяется как 5Ц9С. А правую рассмотреть не получилось. Это может оказаться немецкая лампа, прототип ГУ-50 или самая ранняя ГУ-50, они были без колпачка. То и интересно было бы услышать.
    Все клистроны на снимках - отражательные. И на этой странице и на предыдущей. Только у одних внутренний резонатор, а у других - у резонатора есть наружная часть. Усилительных же (пролётных) клистронов не видел я в домашних собраниях.

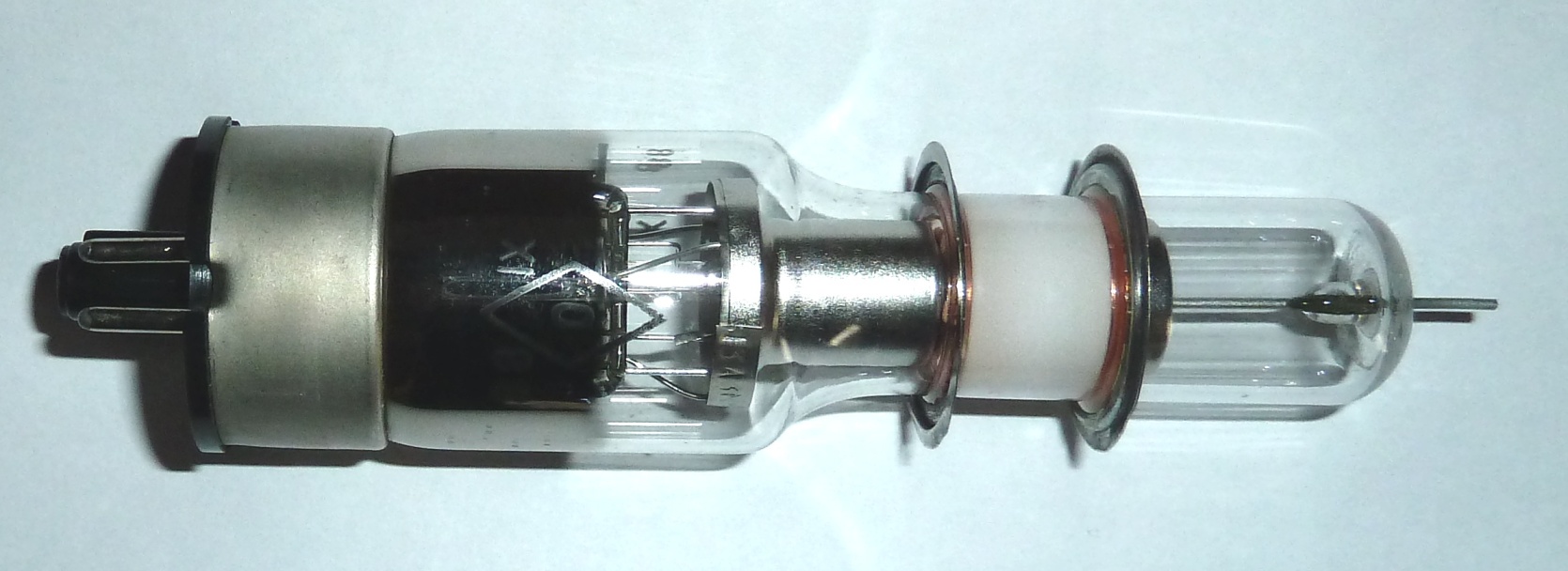

    Есть и такой. (К-26).


    Вложения:

    • P1060809.JPG
      Размер файла:
      245,7 КБ
      Просмотров:
      767
    Entladung, 15 май 2011
    #1217
  18. Entladung

    Entladung Активный пользователь

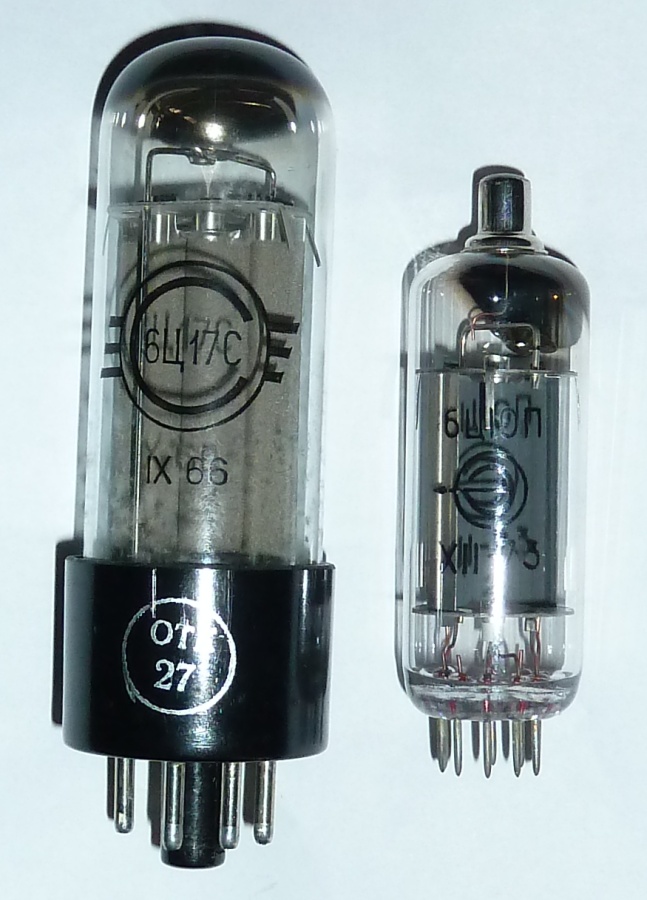

    Демпферные диоды.
    6Ц17С. 6Д10П, ничем не выдающийся но массовый, дан для сравнения.


    Вложения:

    • P1060821.JPG
      Размер файла:
      174,4 КБ
      Просмотров:
      778

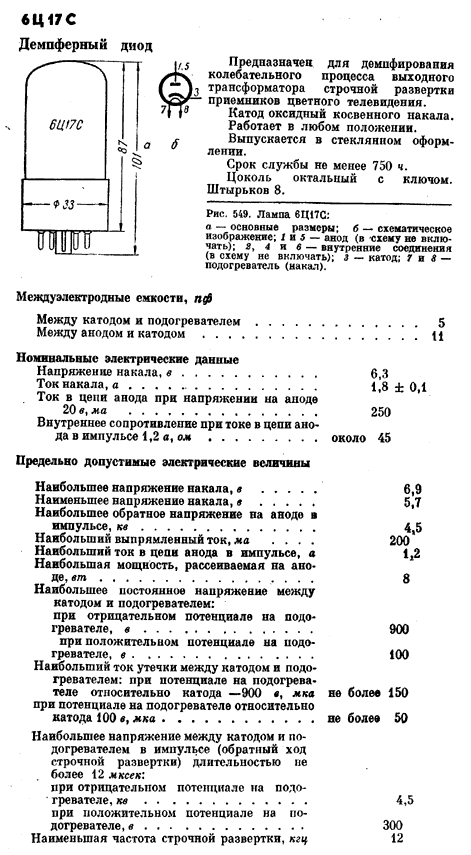

    • 6Ц17С.gif
      Размер файла:
      43,5 КБ
      Просмотров:
      787
    Entladung, 15 май 2011
    #1218
  19. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Первый раз вижу октальный демпферный диод который без колпачка -катода с верху :confused:

    OMEGATRON, 15 май 2011
    #1219
  20. suslox

    suslox Пушистикс Staff Member

    я тоже никогда октальных демпферных не видел! а почему он 6Ц, а не 6Д?

    "Усилительных же (пролётных) клистронов не видел я в домашних собраниях."
    я тоже) думаю это связано с их размерами и не такой уж большой распространенностью

    suslox, 15 май 2011
    #1220
