  1. suslox

    suslox Пушистикс Staff Member

    да там неон и похоже с небольшой примесью ртути

    suslox, 5 май 2011
    #1181
  2. suslox

    suslox Пушистикс Staff Member

    продолжаю тему редких ВЛИ.
    на 21 странице данной темы я выкладывал фото интересного вли типа П789 93 года:
    http://lasers.org.ru/forum/attachments/ивлм12м-jpg.6526/
    http://lasers.org.ru/forum/attachments/ивлм12м-светит-jpg.6527/

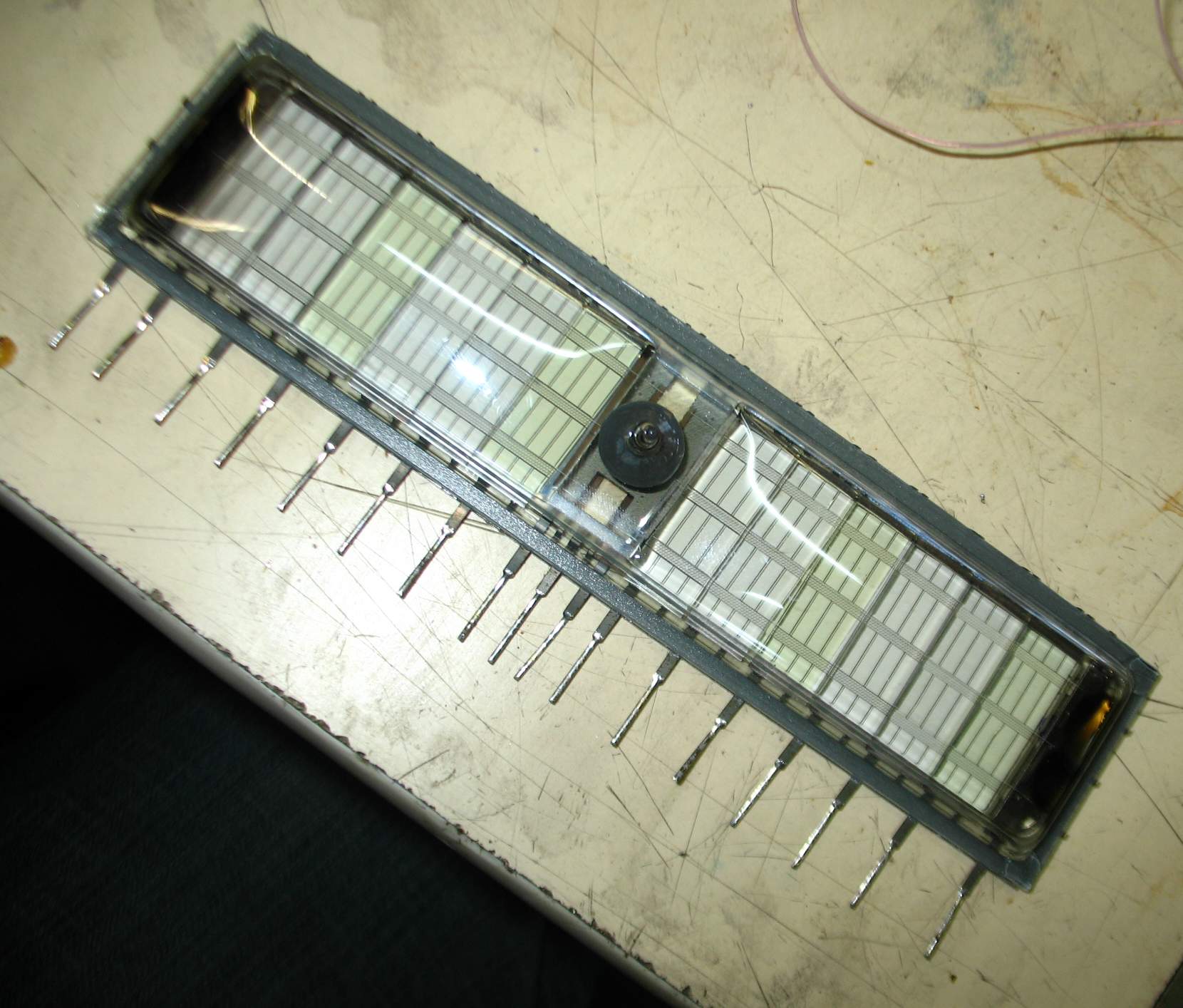

    и тут мне попался индикатор с таким же наименованием, но 94 года и в реально отличной от предыдущего конструктивом! условно назову его п789 тип2:
    1. штенгель у типа 2 находится спереди баллона.

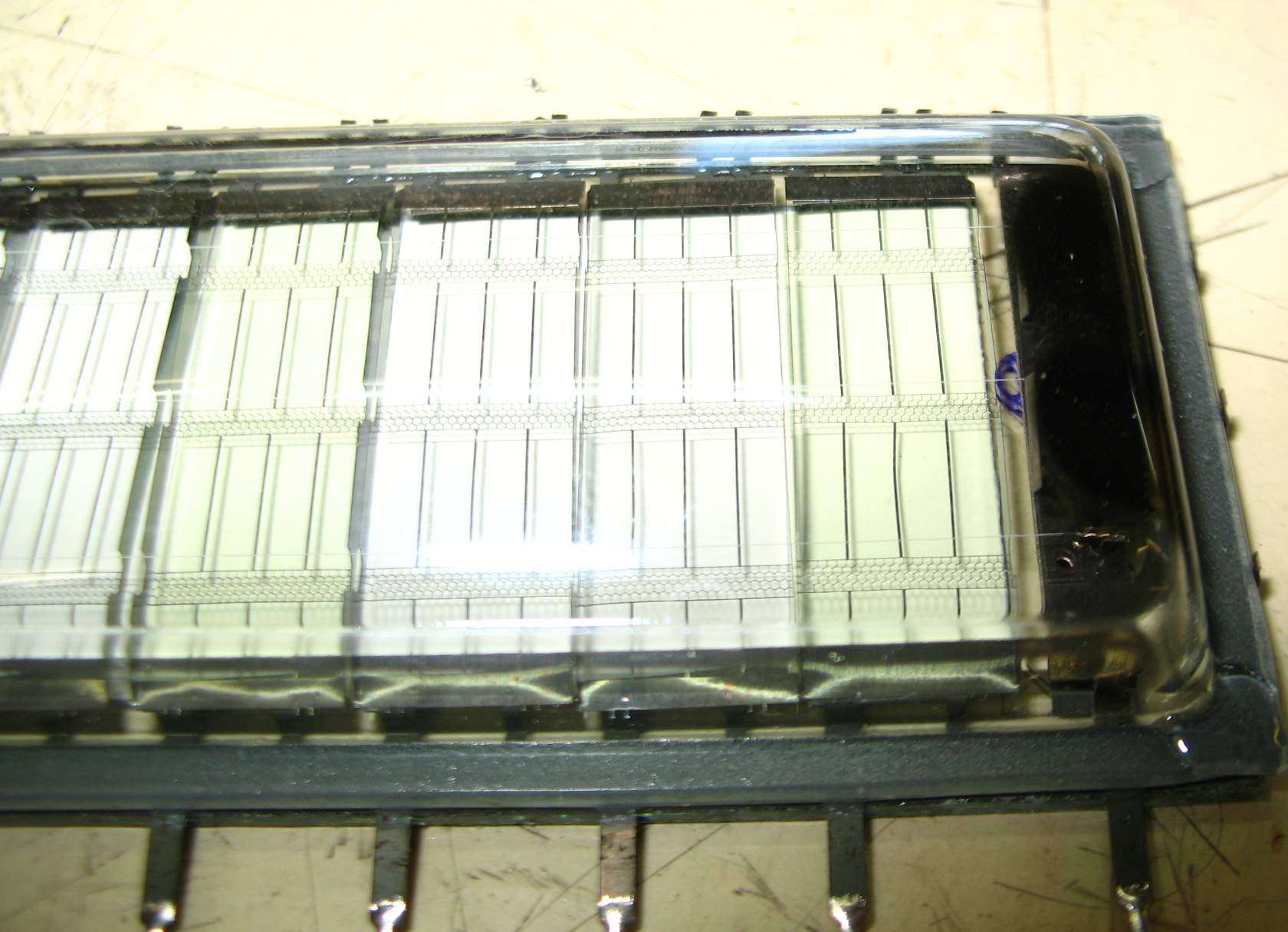

    2. очень странная конструкция сеток - по сути сетка находится только под нитями накала, а между ними довольно свободная решетка.


    Вложения:

    suslox, 6 май 2011
    #1182
  3. suslox

    suslox Пушистикс Staff Member

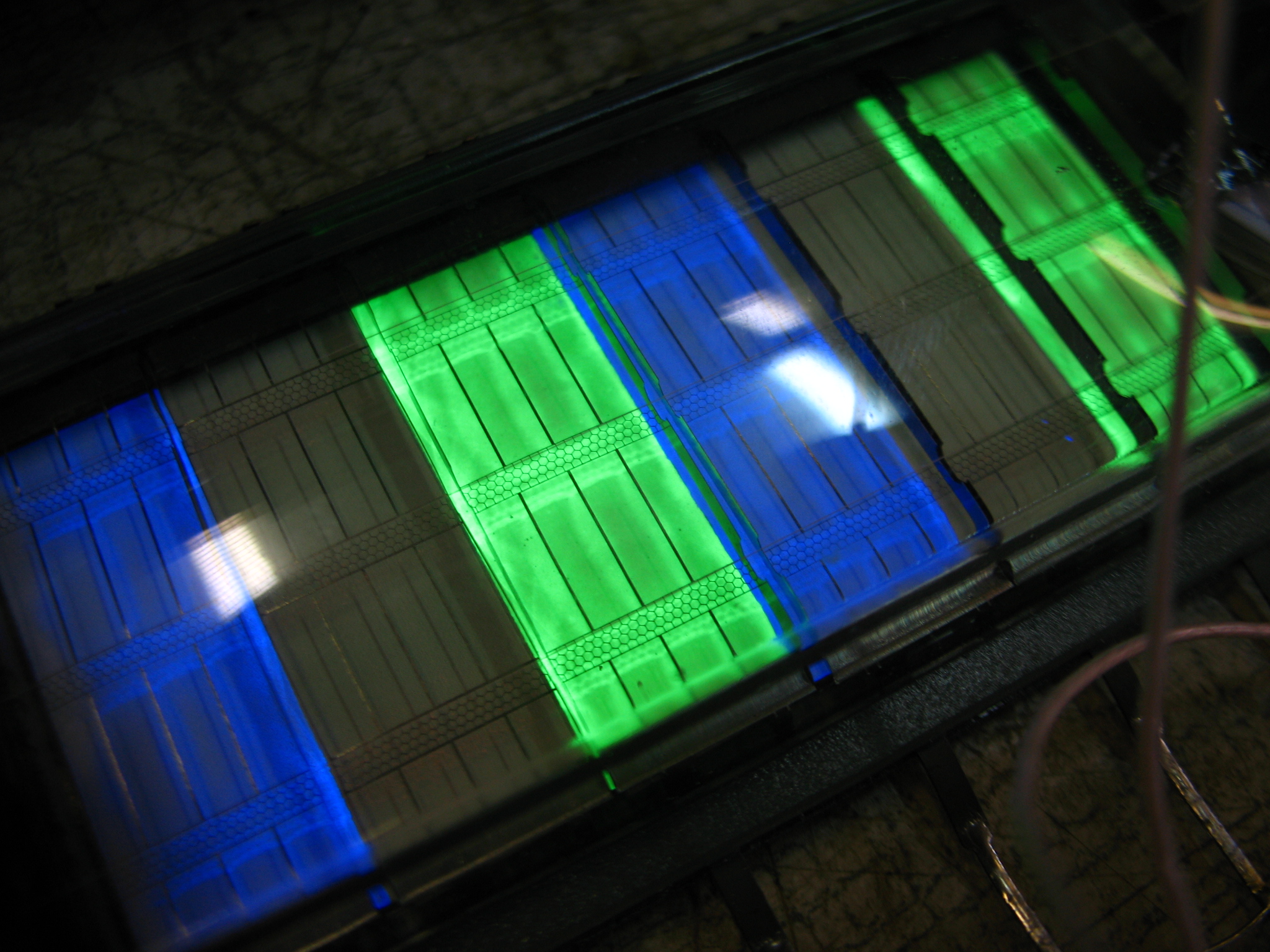

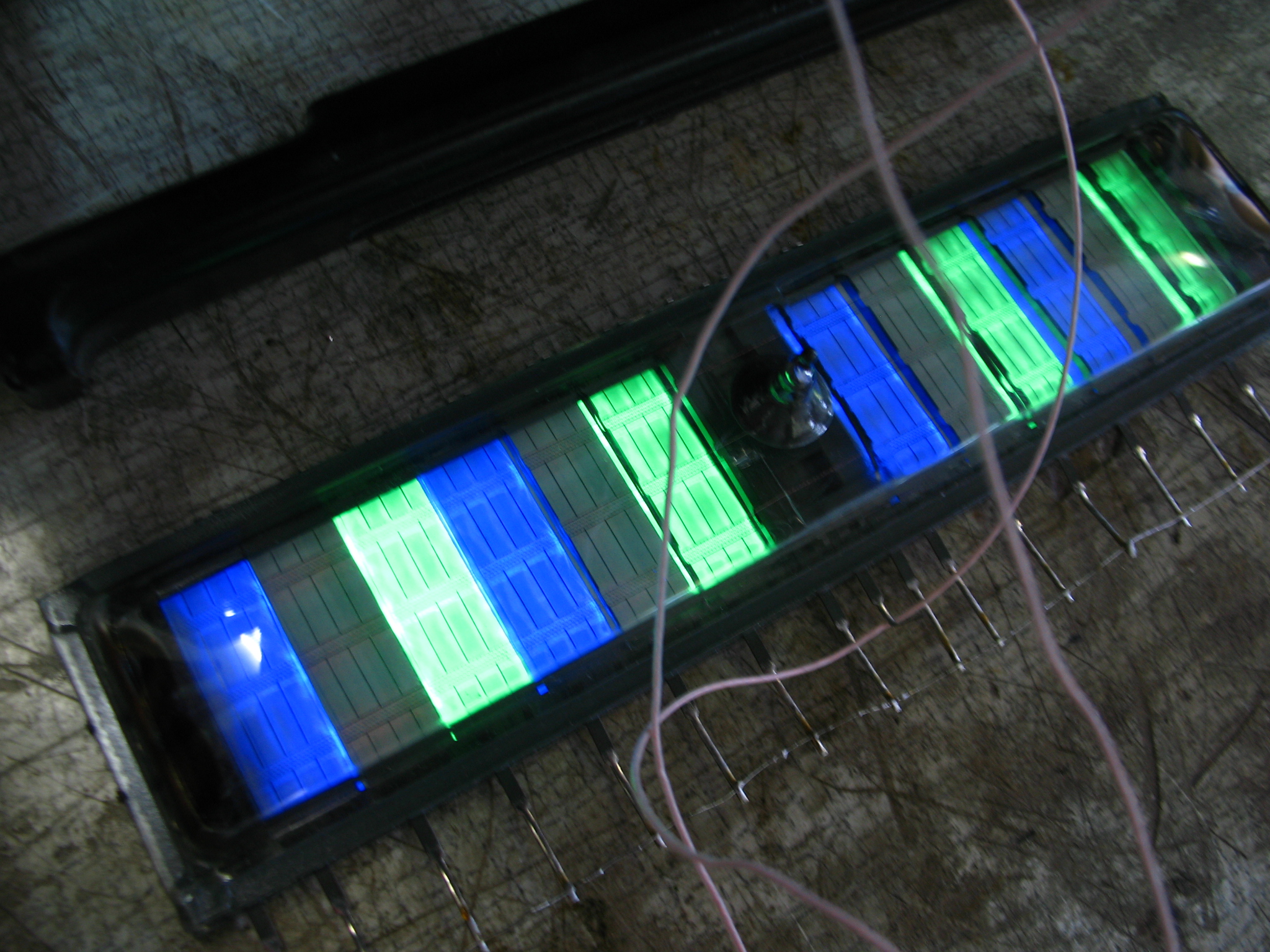

    к сожалению все попавшие ко мне данные индикаторы оказались бракованными и в них не светит красный люминофор. видимо он оказался бракованным или был неправильно нанесен:(

    похоже на данных индикаторах разработчики пытались получить чистые цвета RGB для построения качественных больших экранов:)


    Вложения:

    • IMG_3584.JPG
      Размер файла:
      1,3 МБ
      Просмотров:
      1.641
    • IMG_3585.JPG
      Размер файла:
      1,2 МБ
      Просмотров:
      1.604
    suslox, 6 май 2011
    #1183
  4. Российская Федерация

    Российская Федерация Пользователь

    Синий и зелёный очень мажорно выгледять, жаль красный брак(((

    Российская Федерация, 6 май 2011
    #1184
  5. EVIL_USER

    EVIL_USER Модератор Staff Member

    Может протух?

    EVIL_USER, 6 май 2011
    #1185
  6. suslox

    suslox Пушистикс Staff Member

    вполне может быть и так:) некачественный люминофор например...точнее неотработанный

    suslox, 7 май 2011
    #1186
  7. chem_kot

    chem_kot Модератор Staff Member

    Выглядит так, как будто там не люминофор светится, а как будто какое-то светящееся облако :) Так и в реале, или только на фото?

    chem_kot, 7 май 2011
    #1187
  8. suslox

    suslox Пушистикс Staff Member

    :)хм...я даже и не задумывался об этом...может просто фотик так фокус взял...

    suslox, 7 май 2011
    #1188
  9. Entladung

    Entladung Активный пользователь


    Entladung, 7 май 2011
    #1189
  10. Entladung

    Entladung Активный пользователь

    Криптоново-ксеноновый тиратрон ТГ1-5/3.

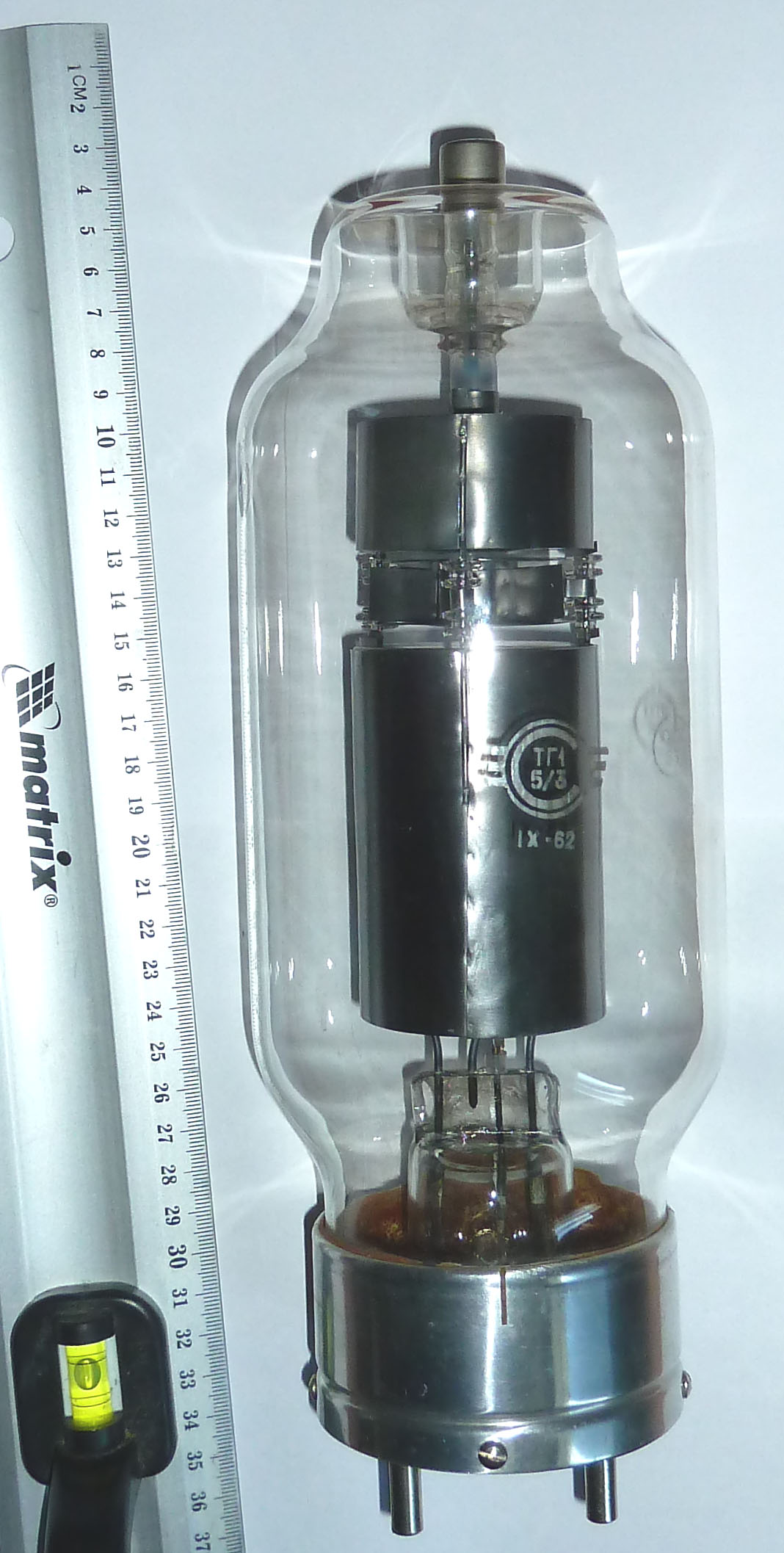

    P1060550.JPG - прибор не маленький;

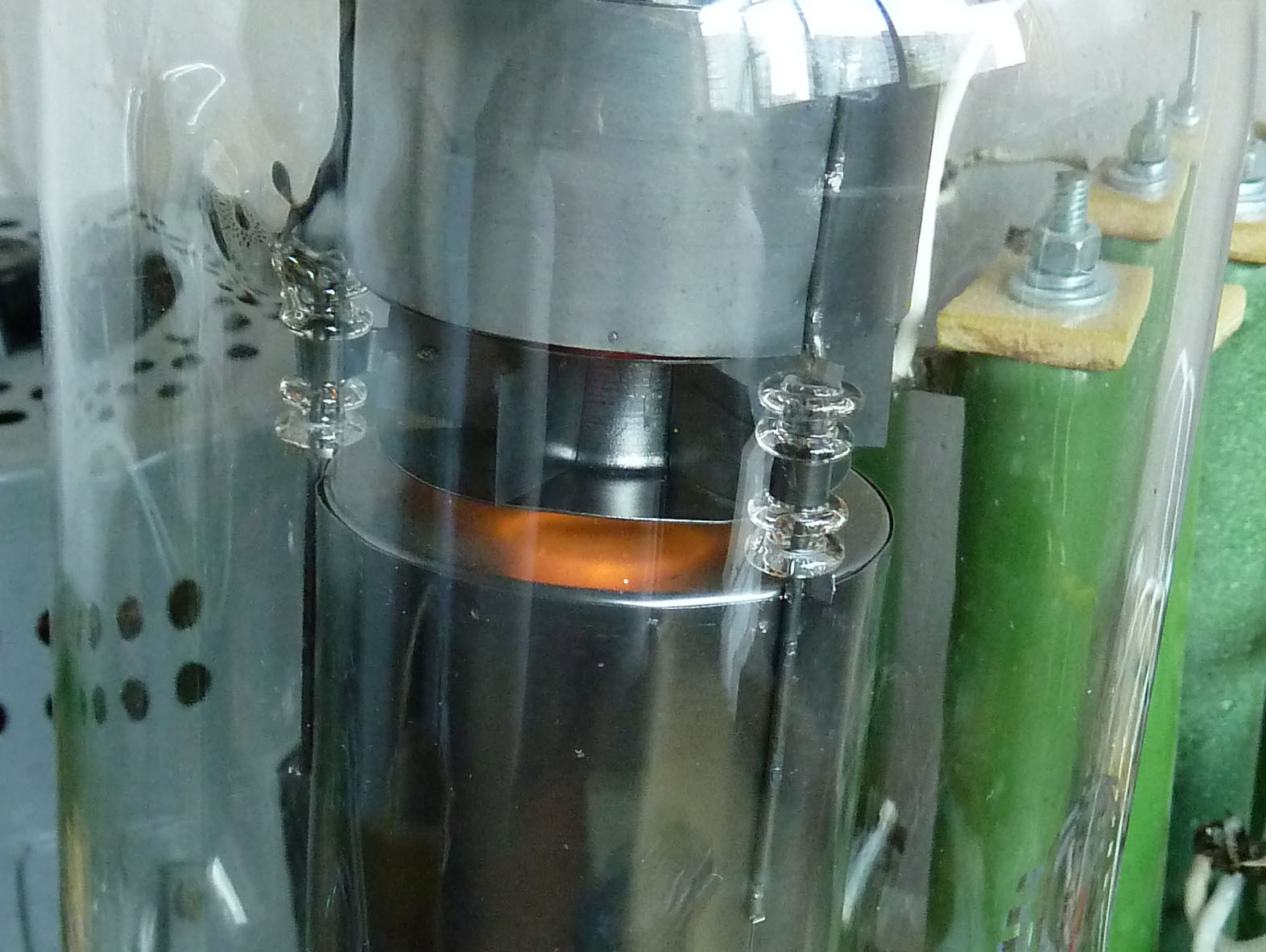

    P1060535.JPG - мощность в цепи накала св. 100 Вт, свечение хорошо видно при дневном свете;

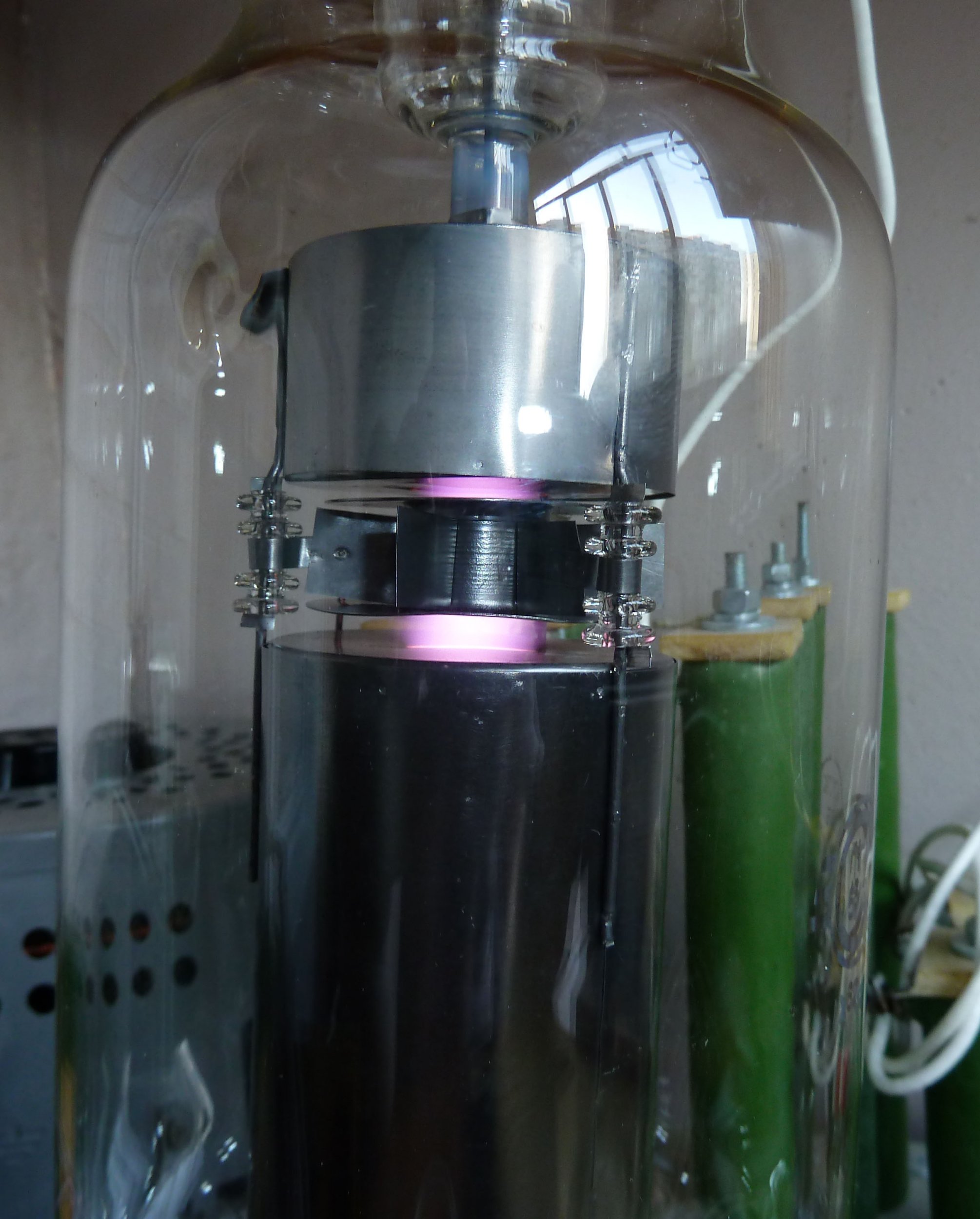

    P1060539.JPG - в работе.


    Вложения:

    • P1060550.JPG
      Размер файла:
      260,3 КБ
      Просмотров:
      693
    • P1060535.JPG
      Размер файла:
      231,6 КБ
      Просмотров:
      750
    • P1060539.JPG
      Размер файла:
      410,2 КБ
      Просмотров:
      720

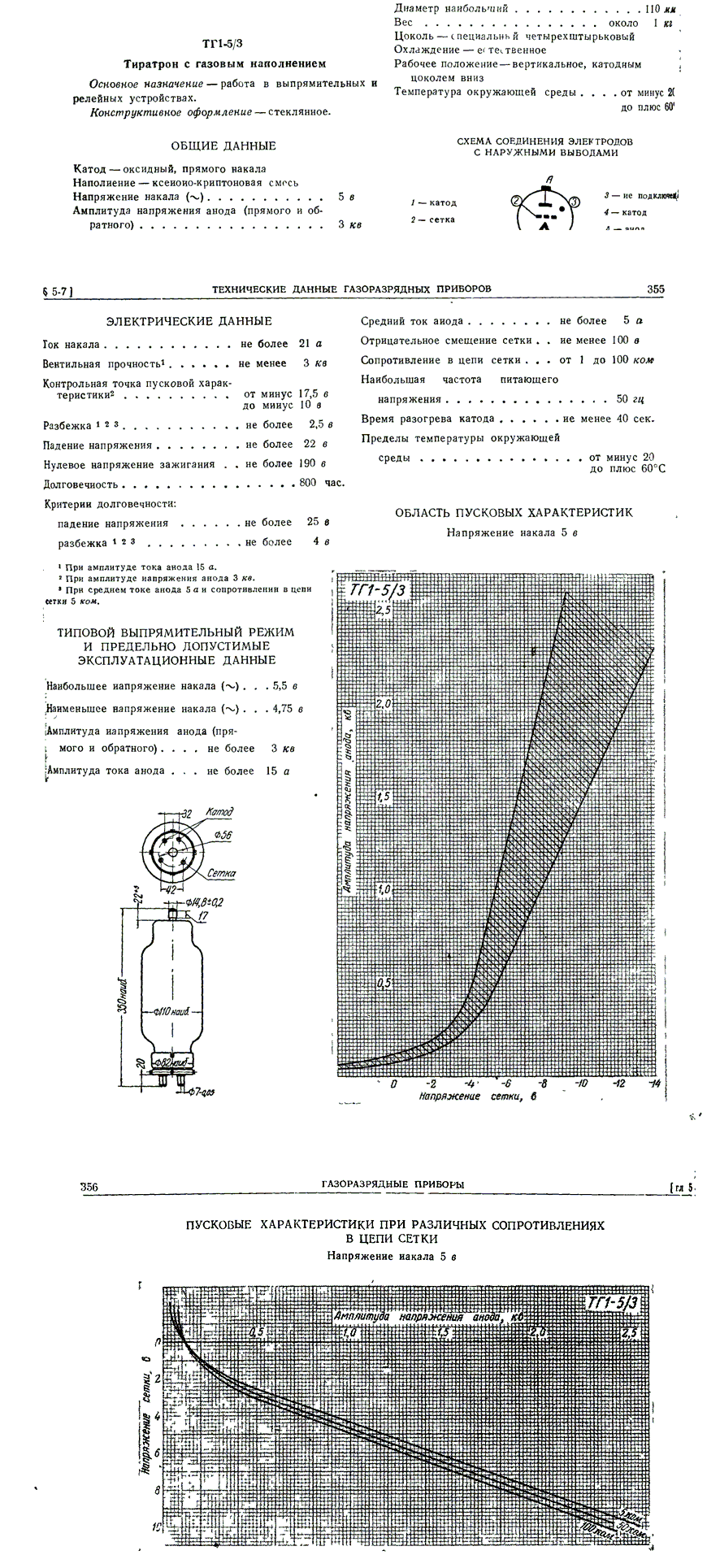

    • 1.gif
      Размер файла:
      293,3 КБ
      Просмотров:
      882
    Entladung, 10 май 2011
    #1190
  11. suslox

    suslox Пушистикс Staff Member

    а чем обоснован такой размер при том,что рабочий ток и напряжение не столь велики? или дело в том,что он для непрерывного режима?

    suslox, 10 май 2011
    #1191
  12. Entladung

    Entladung Активный пользователь

    Эффективность катода не была высокой.
    Ещё одной причиной была необходимость обеспечить заданную электрическую прочность (малое давление газа в приборе) при приемлемом сроке службы (вследствие жестечения необходимо было увеличивать размеры прибора для создания запаса газа) .

    Entladung, 10 май 2011
    #1192
  13. suslox

    suslox Пушистикс Staff Member

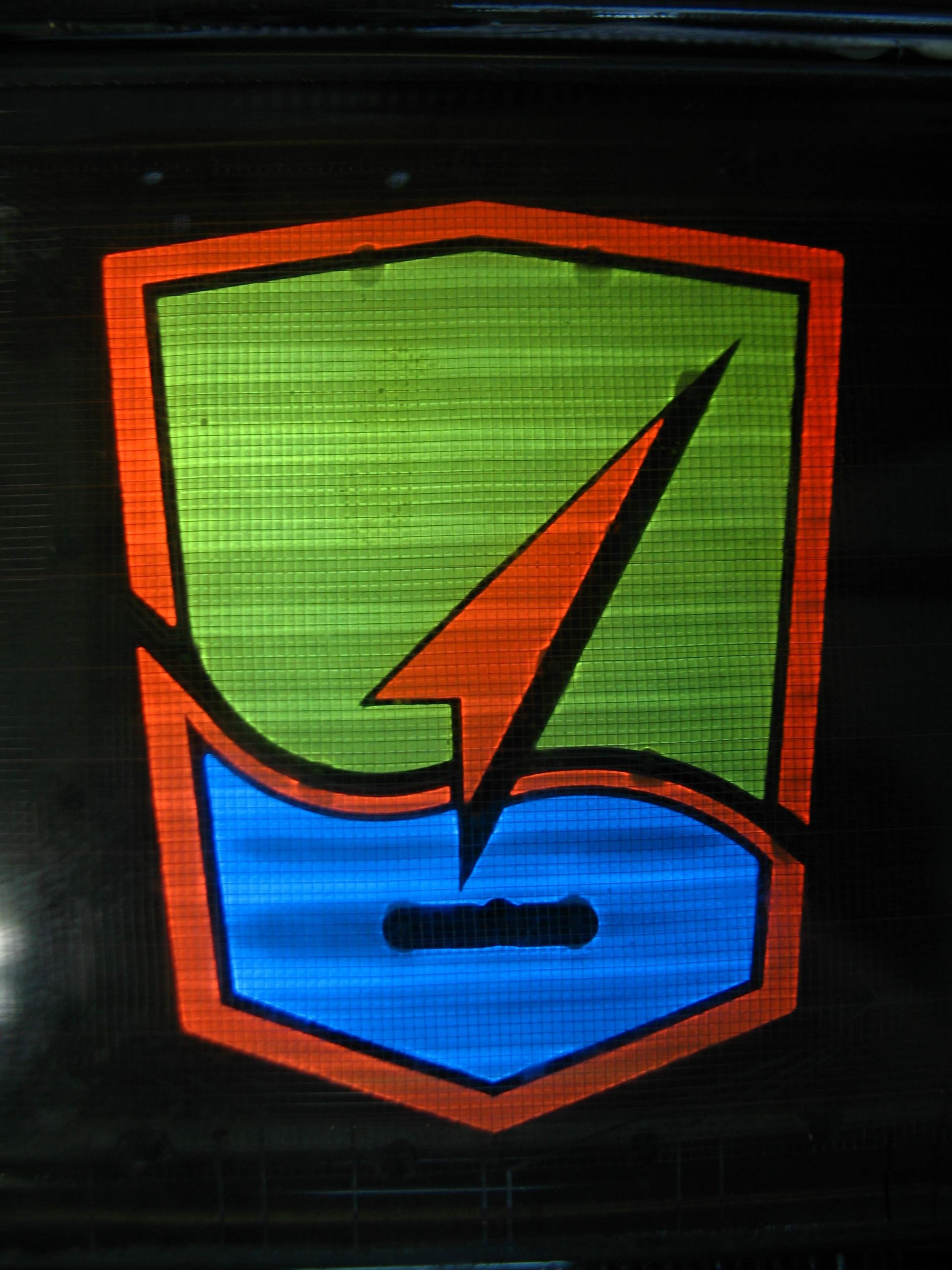

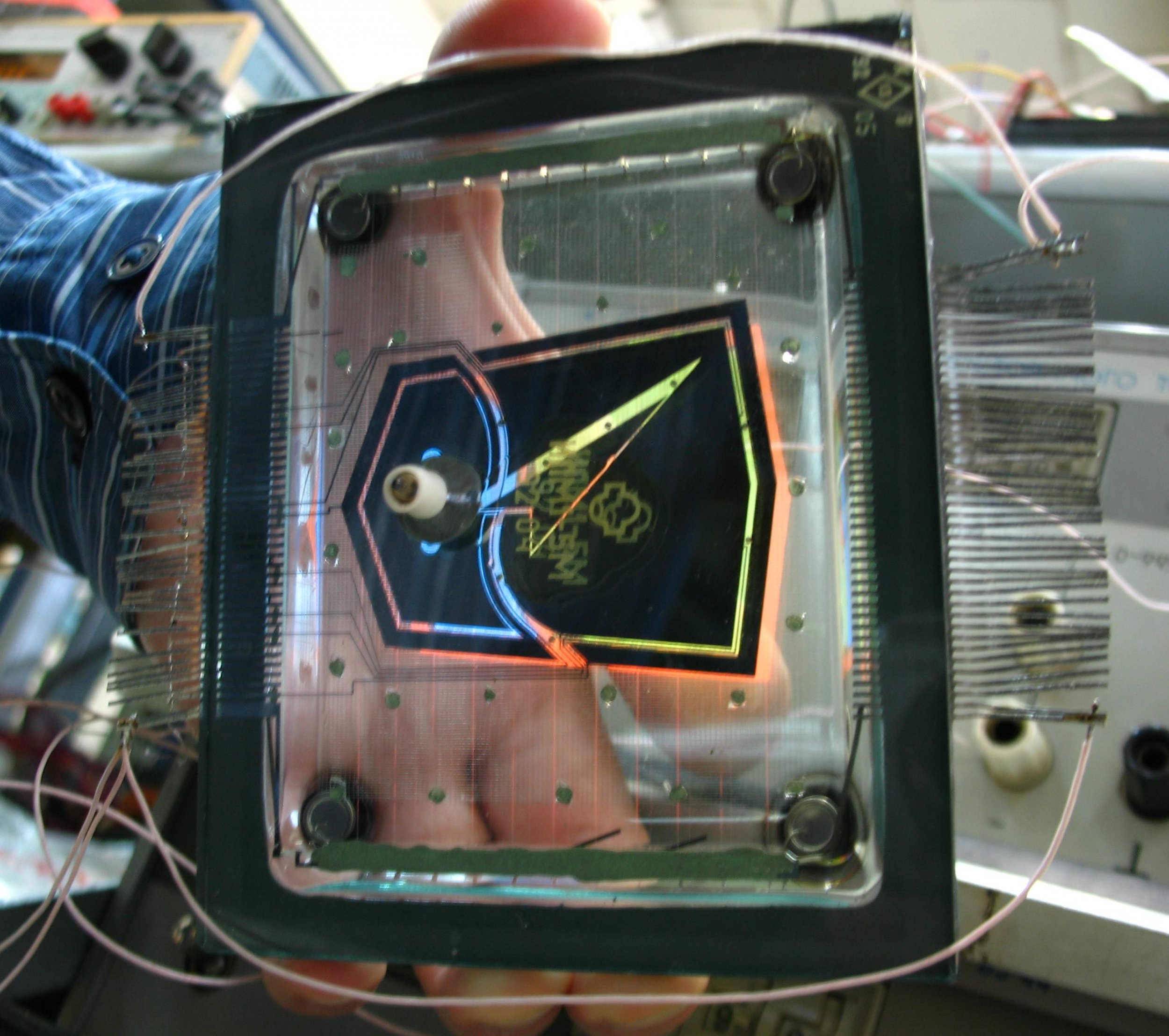

    Абсолютно нереальный и редкий ВЛИ типа ИЛМ1-5М! Производство Рефлектор 92 год! Изделие явно заказное и наверное мелкосерийное, хотя имеет стандартное наименование и штамп ОТК.
    Баллон использован явно стандартный,тк много выводов не используется.
    Сам знак трехцветный. Но самое интересное: ЧТО на нем изображено?:rolleyes:лично я вообще не понимаю)
    вообщем смотрите сами)
    жду комментов))))


    Вложения:

    suslox, 11 май 2011
    #1193
    ЭВП и chem_kot нравится это.
  14. OMEGATRON

    OMEGATRON Наполеон-истеричка

    SUSLOX, как вы могли такой наиофигеннийший индикатор найти?????:confused::confused::confused::confused: Я поражаюсь вашими индикаторами, СЛЮНОЙ ДЕСЯТЬ РАЗ ИЗТЕК УЖЕ ОТ ЗАВИСДИ)))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))

    SUSLOX я вас лично поздравляю с замечательнейшей а главное РЕДЧАЙШЕЙ и НАИКРАСИВЕЙШЕЙ лампой!!!!!!!!!!:cool:

    OMEGATRON, 11 май 2011
    #1194
  15. chem_kot

    chem_kot Модератор Staff Member

    Ух ты! Интересный индикатор! Где такой применялся?) Он предназначен для отображения той статичной картинки? Зачем на нем столько выводов?

    chem_kot, 11 май 2011
    #1195
  16. suslox

    suslox Пушистикс Staff Member

    OMEGATRON, спасибо за теплые слова!
    chem_kot, применялся как некий знак или герб)))) да там только данная картинка, но она разбита на 5 кусочков, каждый из которых можно включать отдельно. в баллоне 84 вывода, но использованы только: 8 по краям сверху и снизу под накал, 1 под сетку и 5 под аноды

    suslox, 11 май 2011
    #1196
  17. Российская Федерация

    Российская Федерация Пользователь

    Дааа... кто-то в своё время явно решил выпендриться со своим логотипом! Вот реально интересно где он применялся??

    Российская Федерация, 11 май 2011
    #1197
  18. собиральщик

    собиральщик Пользователь

    Валяюсь в шоке-ПАЦТАЛОМ-обалденная штуковина-сильно завидую!!!ВЕСЧЬ!!!

    собиральщик, 11 май 2011
    #1198
  19. Sky)

    Sky) Поделил на ноль

    suslox, где ты только находишь такие няшки? :)

    Sky), 12 май 2011
    #1199
  20. klapaucy

    klapaucy Пользователь

    Мда... вот от такого индикатора я прям офуеваю, по другому и не скажешь

    klapaucy, 12 май 2011
    #1200
