  1. собиральщик

    собиральщик Пользователь

    Нет это твердотельные индикаторы-по сути принцип конденсатора в котором роль изолятора выполняет люминофор под действием высокочастотного напряжения 400-1000гц и напряжения в пределах 100вольт начинает светиться(цвет зависит от состава люминофора-естесссстно,цвет свечения обычно на корпусе отмаркирован Ж,З,Г...)

    собиральщик, 13 апр 2011
    #1061
  2. Entladung

    Entladung Активный пользователь

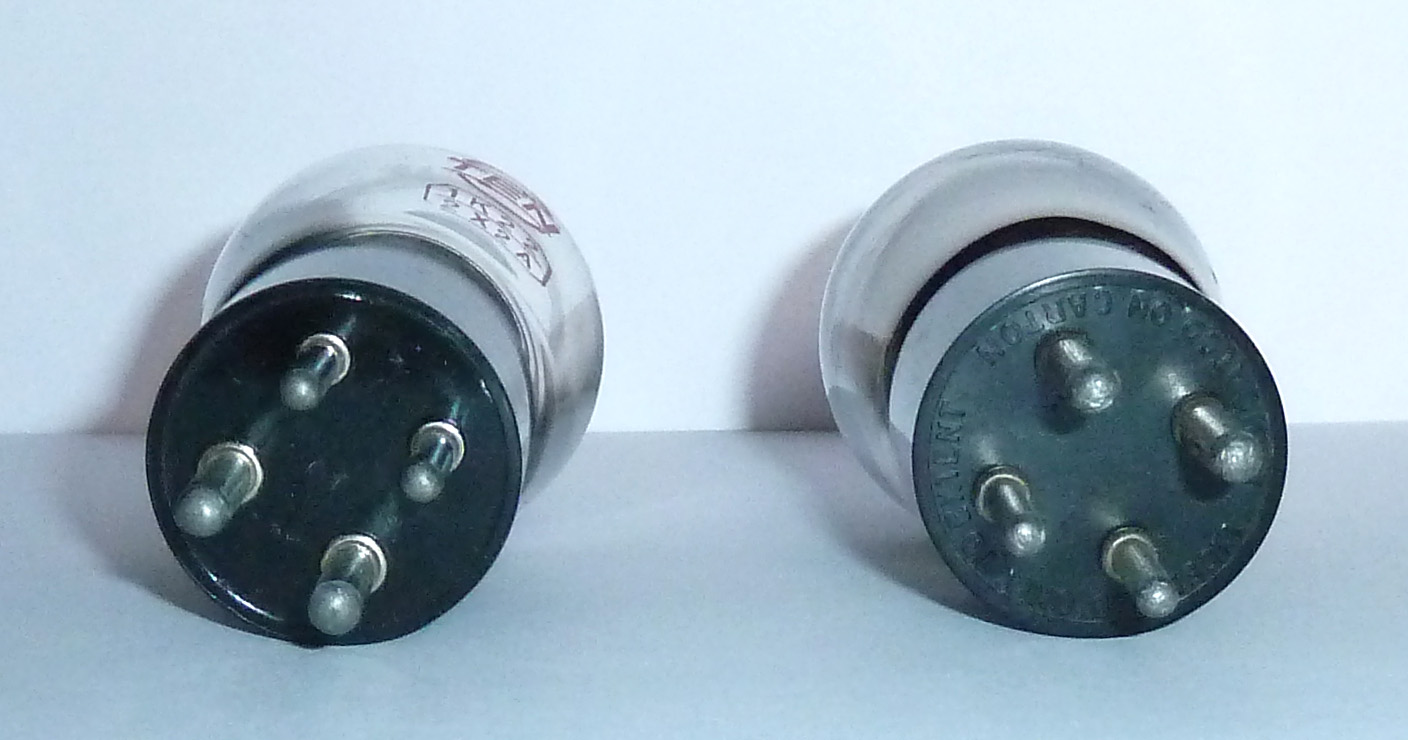

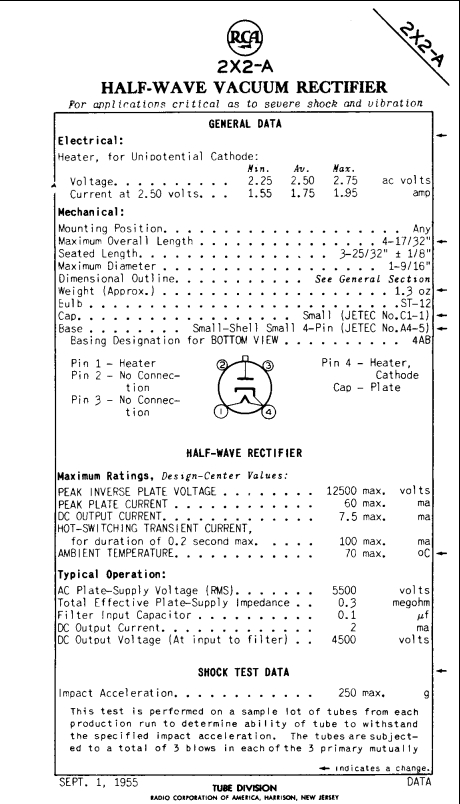

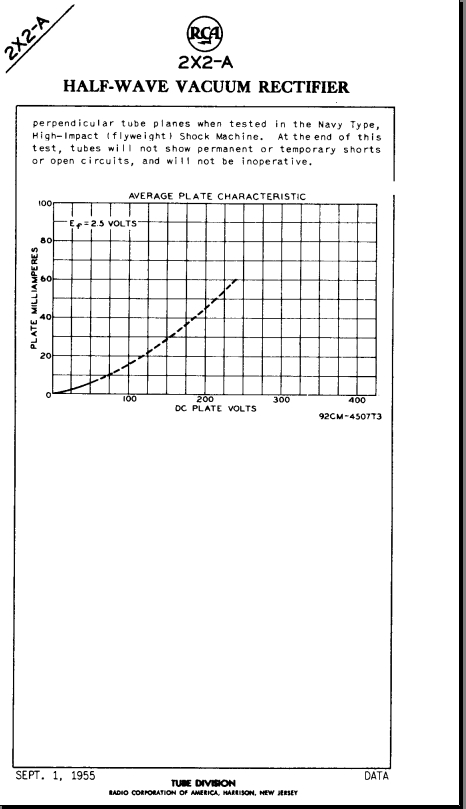

    Зарубежные аналоги высоковольтного кенотрона 2Ц2С. Правый Natiolal Union Electron Tube.

    Цоколь не октальный.


    Вложения:

    • P1040759.JPG
      Размер файла:
      403,2 КБ
      Просмотров:
      786
    • P1040761.JPG
      Размер файла:
      174,7 КБ
      Просмотров:
      630
    • 1.jpg
      Размер файла:
      222,9 КБ
      Просмотров:
      679
    • 2.jpg
      Размер файла:
      122,3 КБ
      Просмотров:
      651
    Entladung, 14 апр 2011
    #1062
  3. }|{B@N

    }|{B@N Пользователь

    Ахренеть индикатор! Какого цвета хоть?

    }|{B@N, 14 апр 2011
    #1063
  4. suslox

    suslox Пушистикс Staff Member

    Entladung, мне кажется,что импортные лампы аккуратнее выполнены, чем наши.

    Жбан, зеленый и весьма яркий)

    suslox, 14 апр 2011
    #1064
  5. Entladung

    Entladung Активный пользователь

    Да, обычно это так и было.

    Entladung, 14 апр 2011
    #1065
  6. Entladung

    Entladung Активный пользователь


    Entladung, 14 апр 2011
    #1066
  7. suslox

    suslox Пушистикс Staff Member

    собрал тут вот такой вот узел - индикатор степени разряда батареи из двух литий ионных аккумуляторов на ИВЛМ1-1/7.
    устройство состоит из МК, который оцифровывает встроенным АЦП наряжение батареи и выдает столбик из сегментов согласно этому напряжению; микросхемы ключей для управления индикатором и стабилизатора напряжения питания.
    собиралось не просто так - а под одну идею. пока что не скажу:oops:
    но главное: ГИГАНТСКОЕ СПАСИБО пользователю chem_kot, который по моему ТЗ и схеме написал программу для мк, сделал плату и прошил мк)

    индикатор заряда.JPG

    suslox, 14 апр 2011
    #1067
    chem_kot и B.E.S. нравится это.
  8. nERV

    nERV Модератор Staff Member

    Хм. А анодное для индикатора откуда берется?

    nERV, 14 апр 2011
    #1068
  9. suslox

    suslox Пушистикс Staff Member

    ну в данный момент это было подключено к двум лабораторным источникам. первый давал +5в для питания мк и накала, а второй давал +18В для анода...далее я применю готовый микро модуль дс-дс преобразователя 5в---25в для анодного

    suslox, 14 апр 2011
    #1069
  10. klapaucy

    klapaucy Пользователь

    Зачётный индикатор!

    klapaucy, 15 апр 2011
    #1070
  11. suslox

    suslox Пушистикс Staff Member

    кстати за индикаторы ИВЛМ1-1/7 хочу сказать спасибо klapaucy;)

    suslox, 15 апр 2011
    #1071
  12. nERV

    nERV Модератор Staff Member

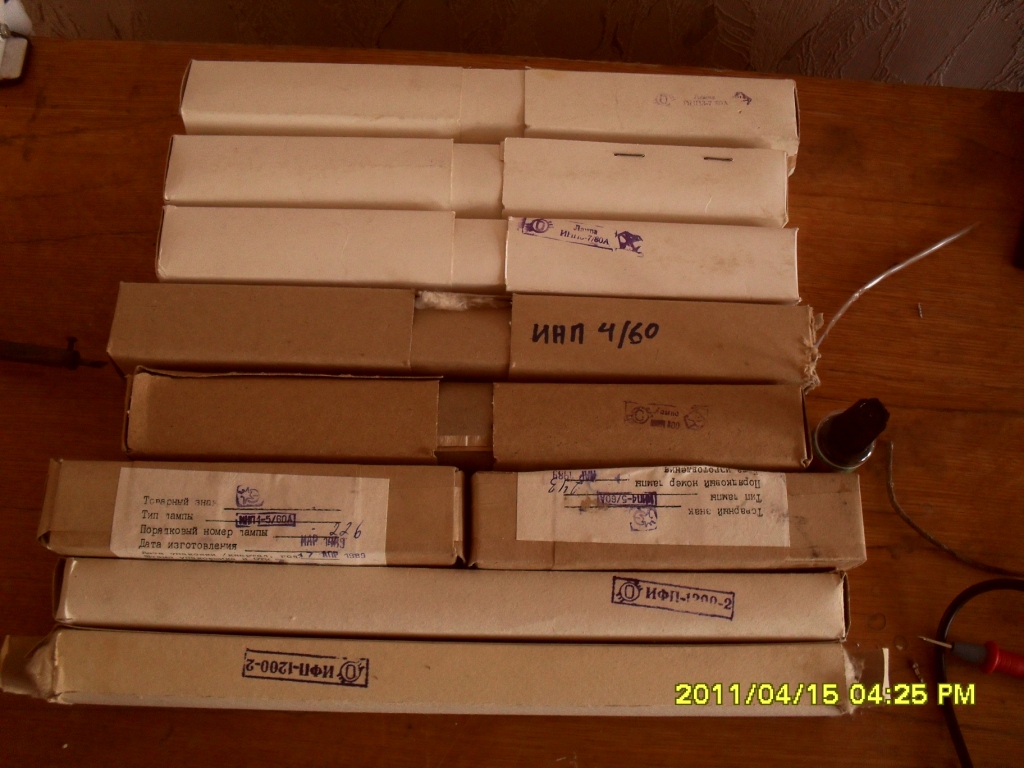

    Коробочки, небольшая часть моей коллекции ( подписи сверху фото, чтоб не путались)

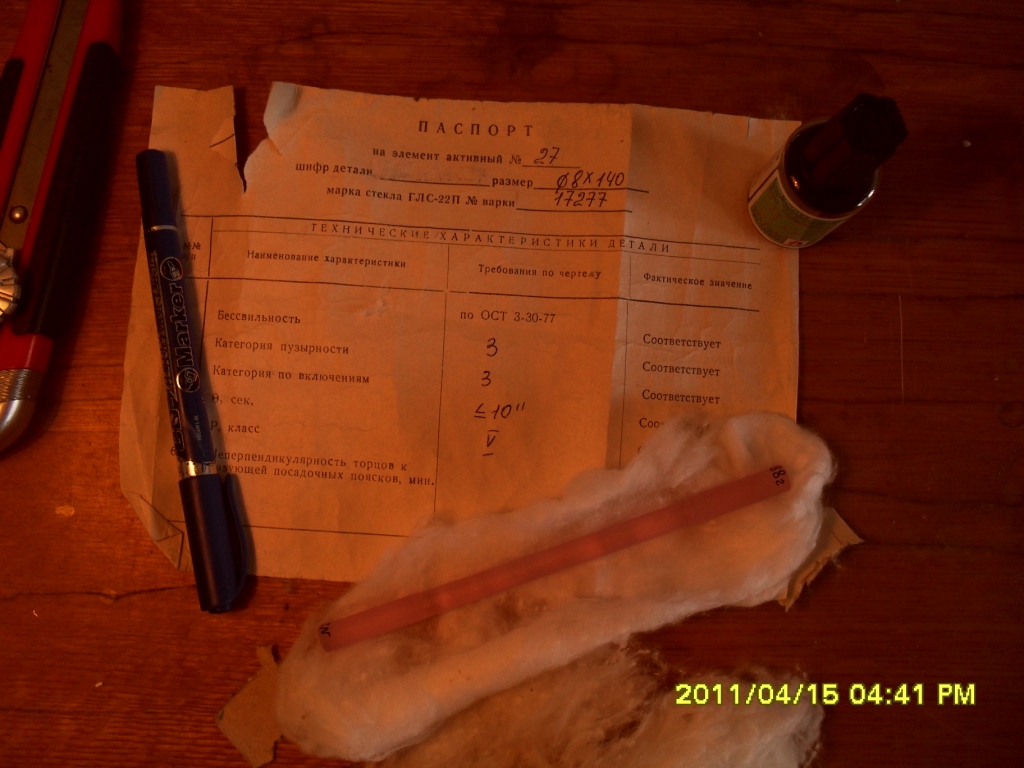

    АЭ 8х140 из ГЛС-22. Просветление торцов, паспорт.
    АЭ 30х320 из КГСС. Скошенные торцы, паспорт.

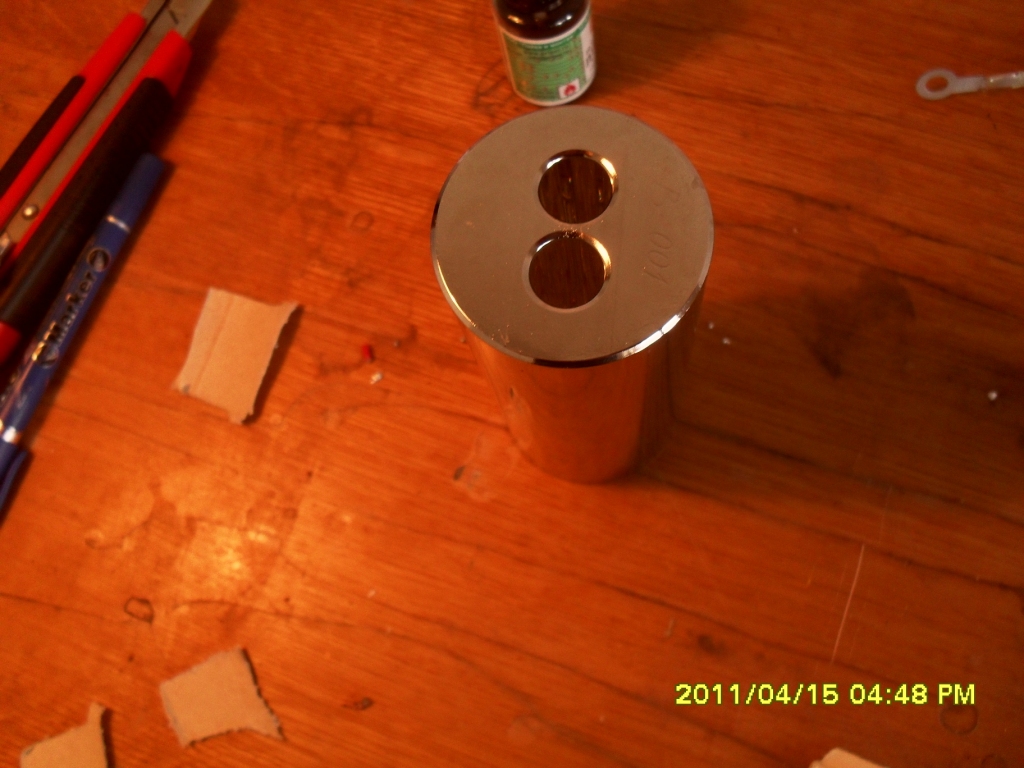

    Осветитель. Габариты 120х50мм, Материал КЛБ

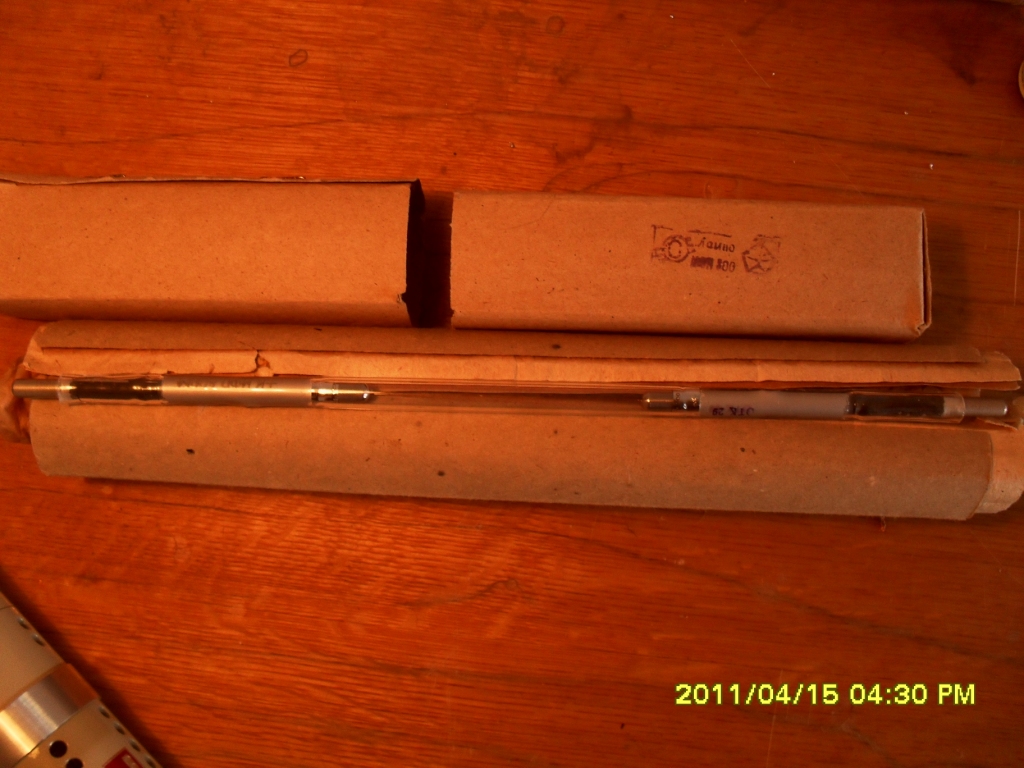

    ИФП-800М

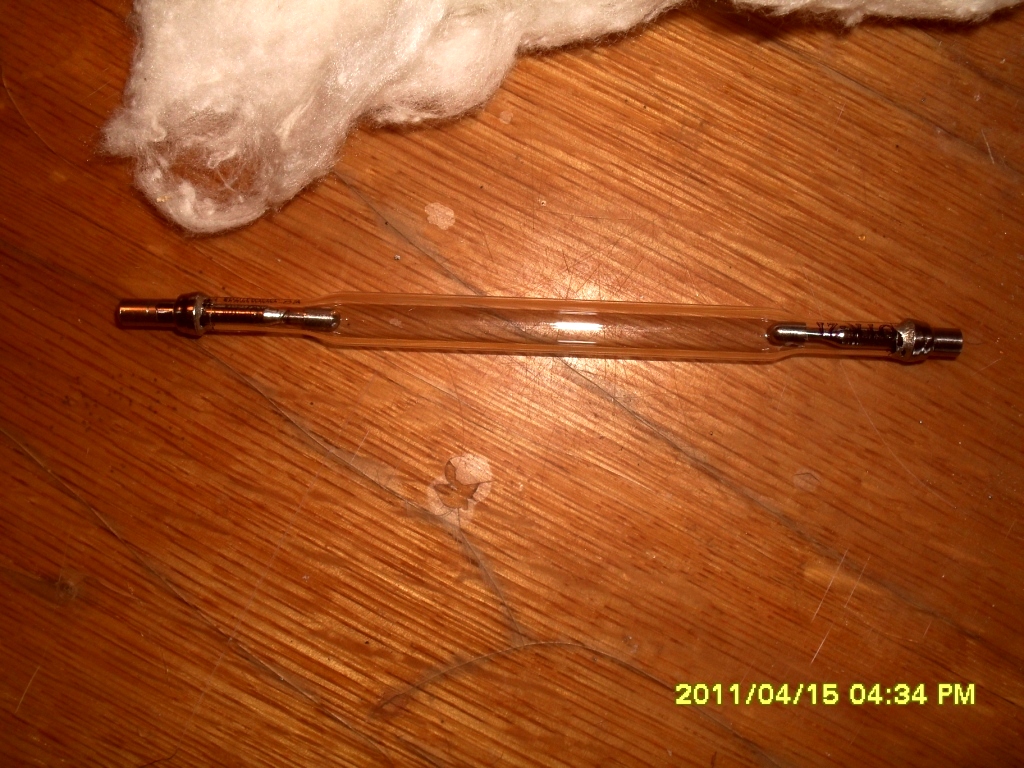

    ИФП1000-2а. Серьезная малютка. При своих габаритах выдерживает разряд в 800дж. Разрядный промежуток 7х75, при габаритах лампы 10х140. Из паспорта: максимальная энергия разряда 1400дж!

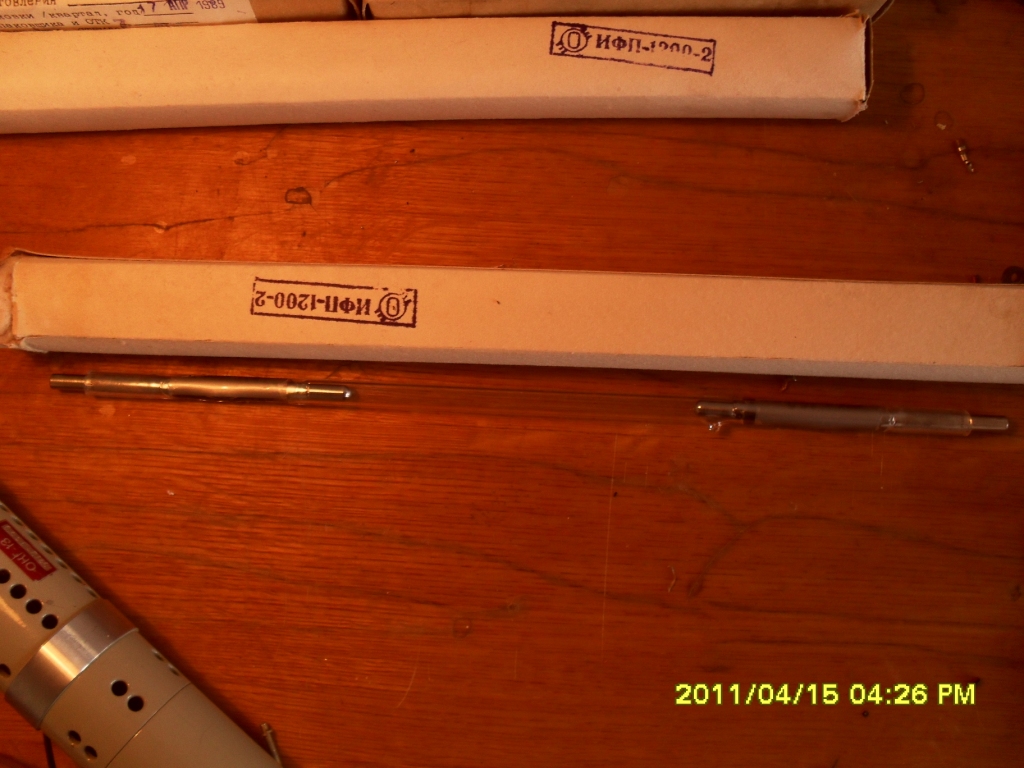

    ИФП1200-2. Аналог ИНП3-7/120, но у ИНПшки нет штенгеля.

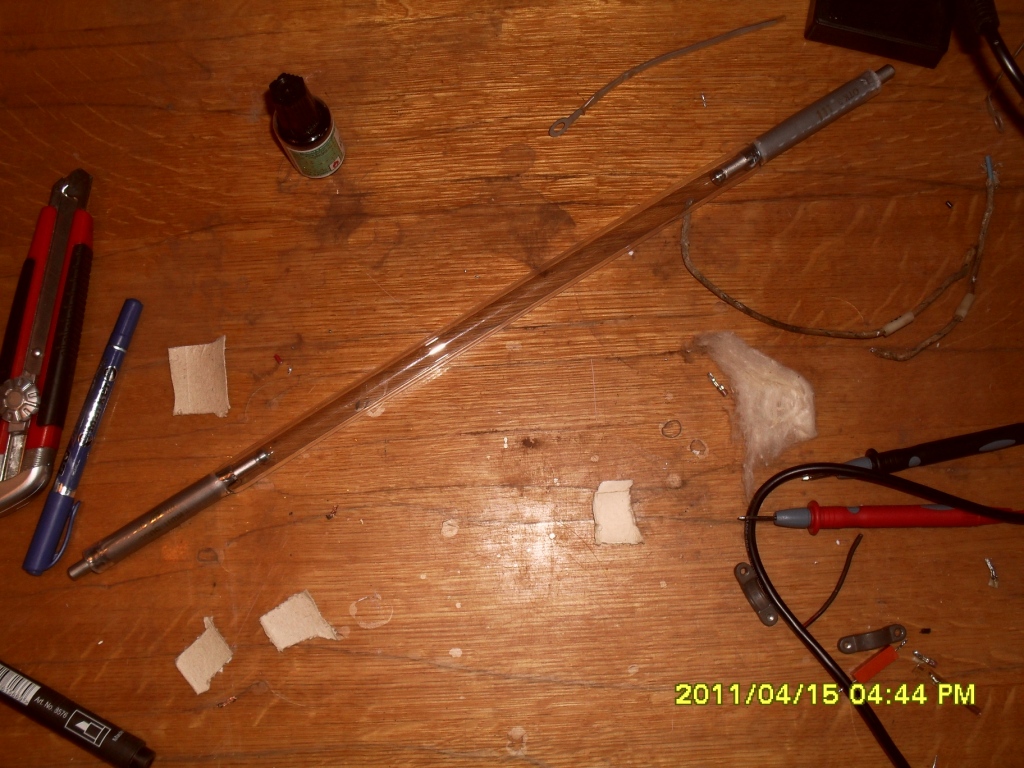

    ИФП-5000. Очень хрупкая и нежная.

    nERV, 15 апр 2011
    #1072
    Entladung нравится это.
  13. nERV

    nERV Модератор Staff Member

    Далее:

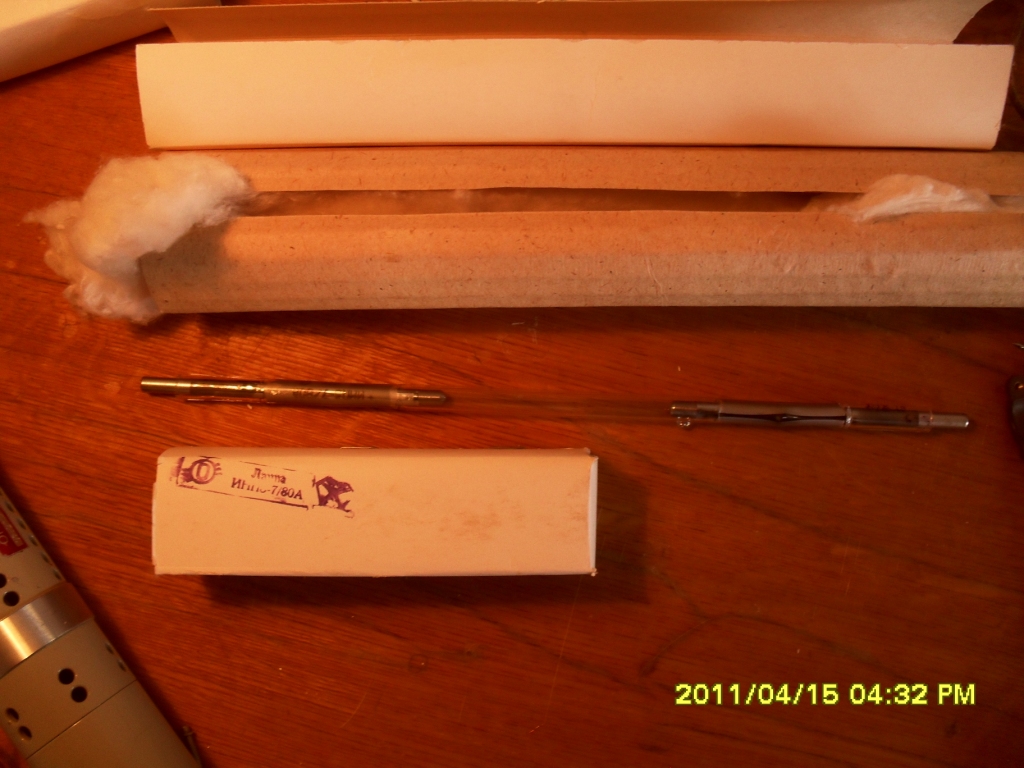

    ИНП3-7/80А. Практически полный аналог ИФП-800, НО! Имеет нанесенный на колбу слой поглотителя УФ и немного расширенные режимы работы.

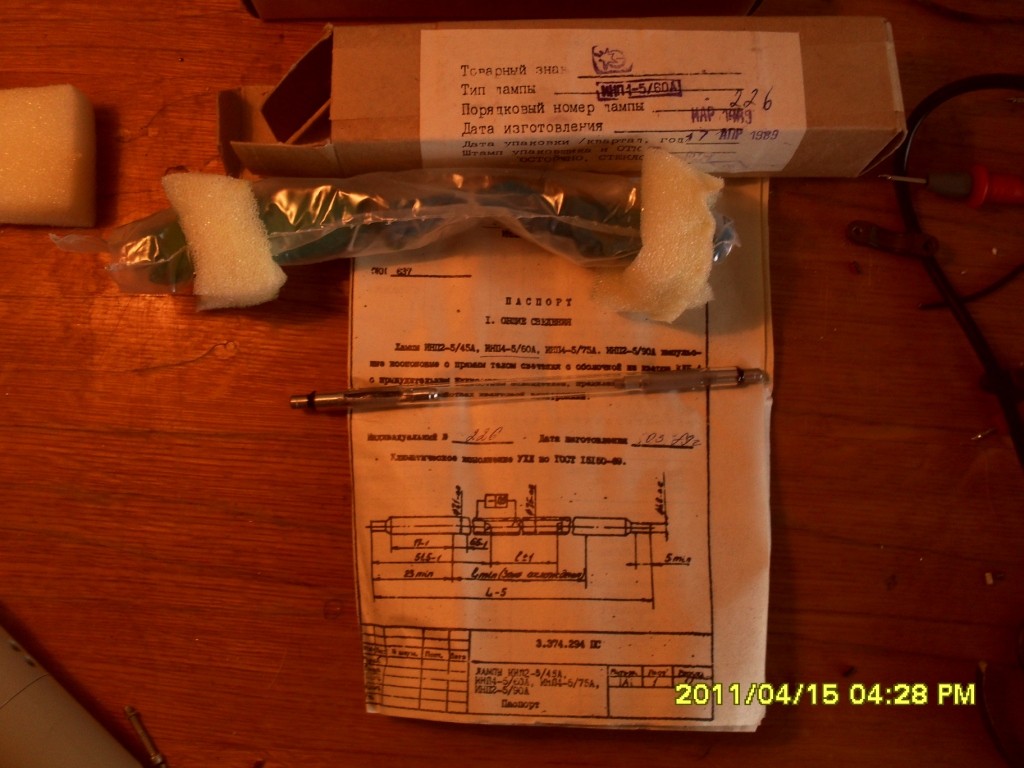

    ИНП4-5/60. Единственная лампа, которая порадовала меня своей комплектацией. В коробке все запаяно в полиэтилен, мешочки с силикагелем, поролон, паспорт на 8ми листах.

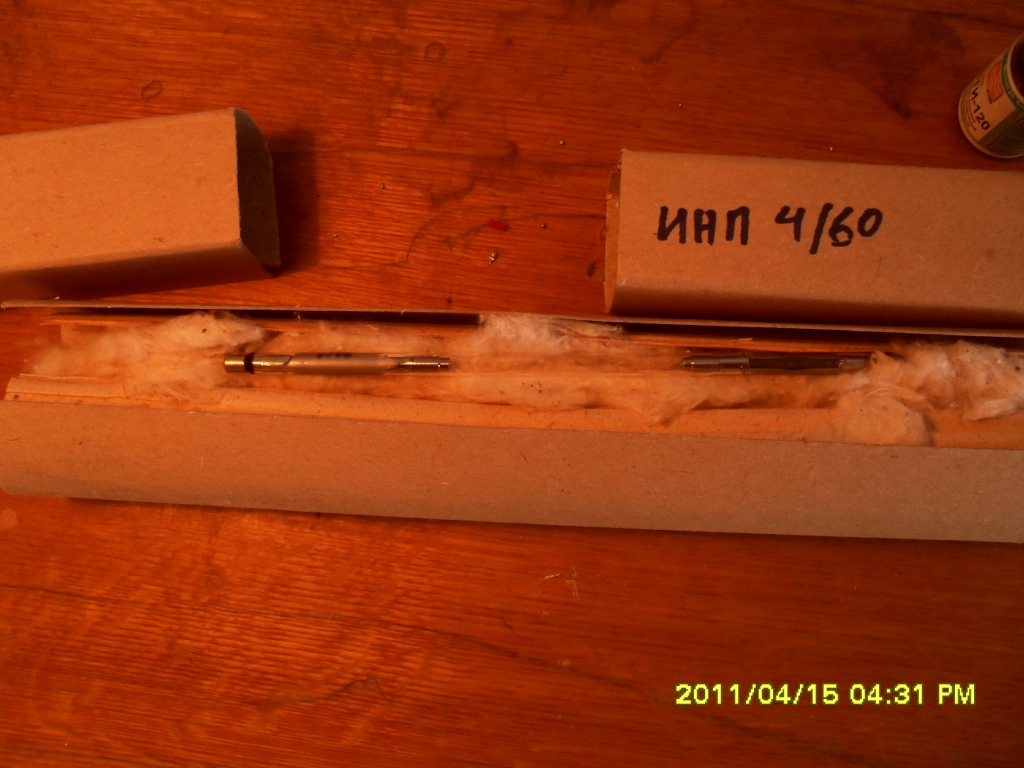

    ИНП 4/60. Такая же живет в моем квантроне К-104г
    ИСП-250. Держит бешенные частоты повторения импульсов, но позволяется работа только с дежурной дугой.

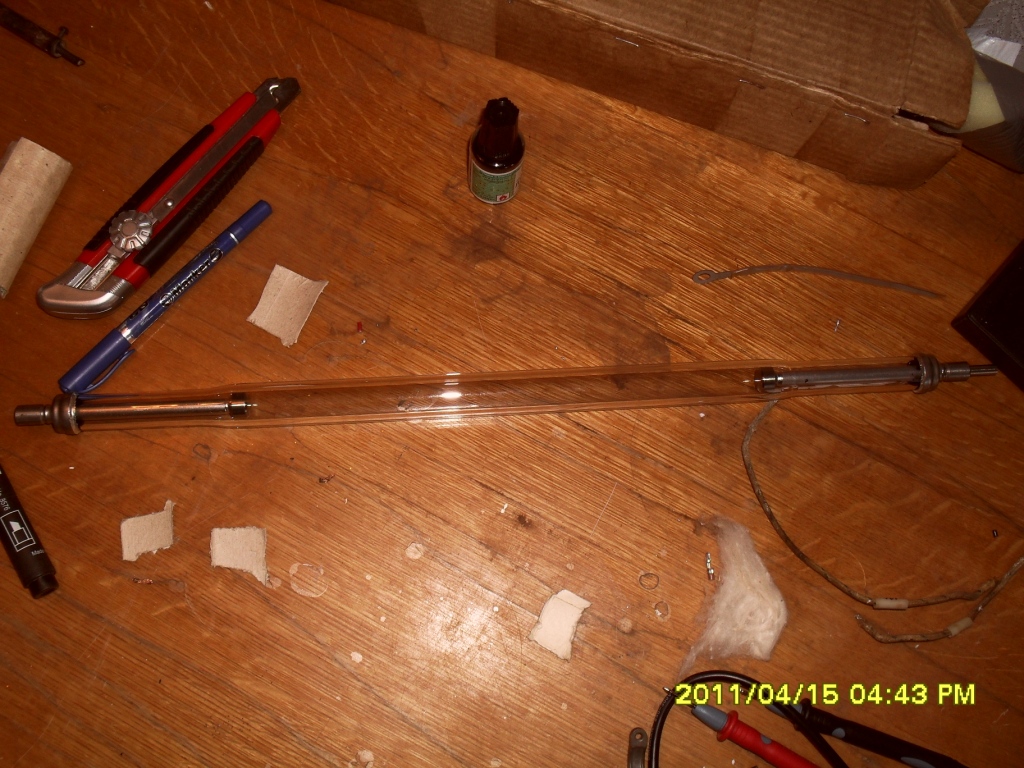

    Лампочка без маркировок. Говорят что какой-то из аналогов ИНП16/250 или ИФП-8000.

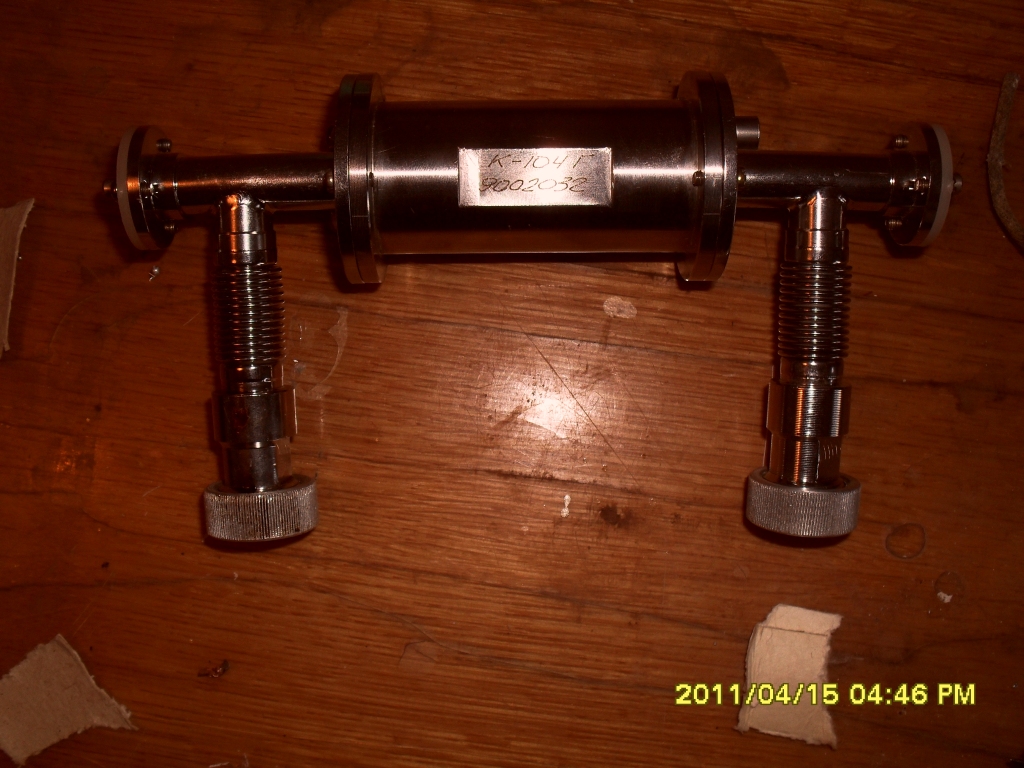

    Квантрон К-104Г. нет слов, одни эмоции. Маленький, аккуратненький, блестящий. Как новогодняя игрушка на елку :)

    nERV, 15 апр 2011
    #1073
    Entladung нравится это.
  14. nERV

    nERV Модератор Staff Member

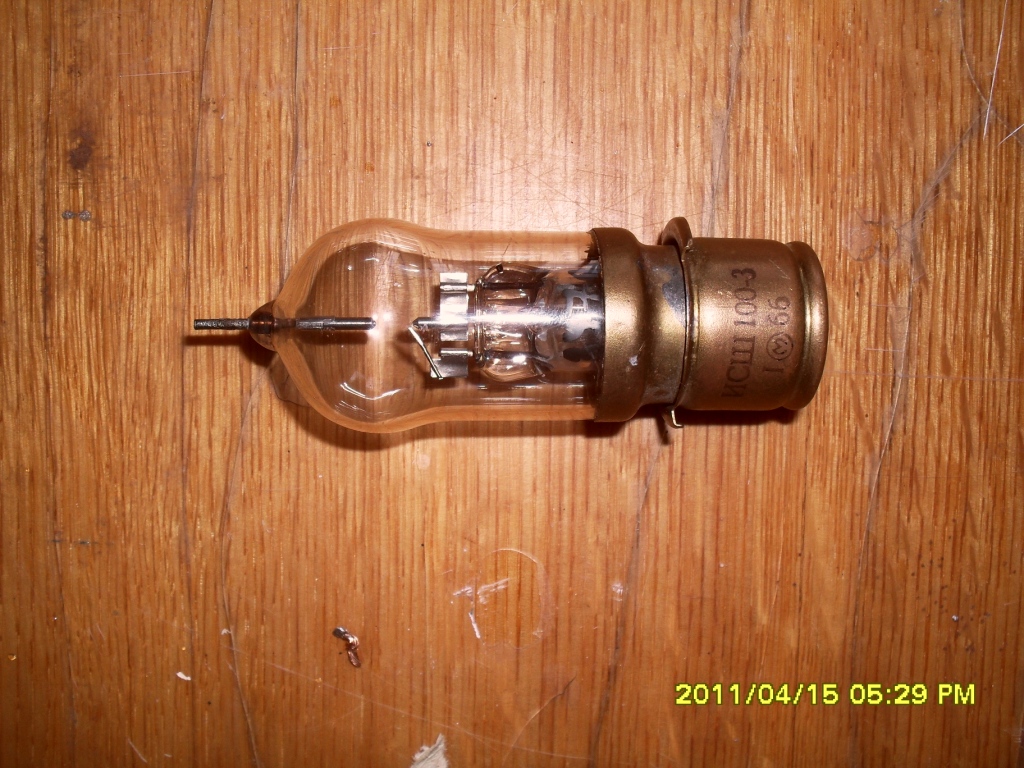

    ИСШ-100-3

    nERV, 15 апр 2011
    #1074
    Entladung нравится это.
  15. suslox

    suslox Пушистикс Staff Member

    отлично! пара вопросов:
    1. какое давление в баллонах ламп накачки?
    2. исп-250 точно для накачки лазеров?)

    suslox, 15 апр 2011
    #1075
  16. nERV

    nERV Модератор Staff Member

    1.В малых лампах около 300-400торр, в больших поменьше будет. Точнее не скажу.
    2. А кто мешает? Трубчатая, ксеноновая. По конструкции от тех же ИНПшек мелких отличия незаметны.

    nERV, 15 апр 2011
    #1076
  17. suslox

    suslox Пушистикс Staff Member

    :)300-400 торр? а что это за единица?:rolleyes:

    suslox, 15 апр 2011
    #1077
  18. Entladung

    Entladung Активный пользователь

    Это будет мощнее импульсных тиратронов!

    Entladung, 15 апр 2011
    #1078
  19. suslox

    suslox Пушистикс Staff Member

    эээ...вы о чем?:oops:не понимаю

    suslox, 15 апр 2011
    #1079
  20. Entladung

    Entladung Активный пользователь

    Некоторые лампы, которые показал nERV, по току превосходят импульсные тиратроны, притом из весьма мощных.

    Entladung, 15 апр 2011
    #1080
