  1. Entladung

    Entladung Активный пользователь

    Наш аналог 6П14П, но эти лучше,чем 6П14П

    Entladung, 19 мар 2011
    #921
  2. Entladung

    Entladung Активный пользователь

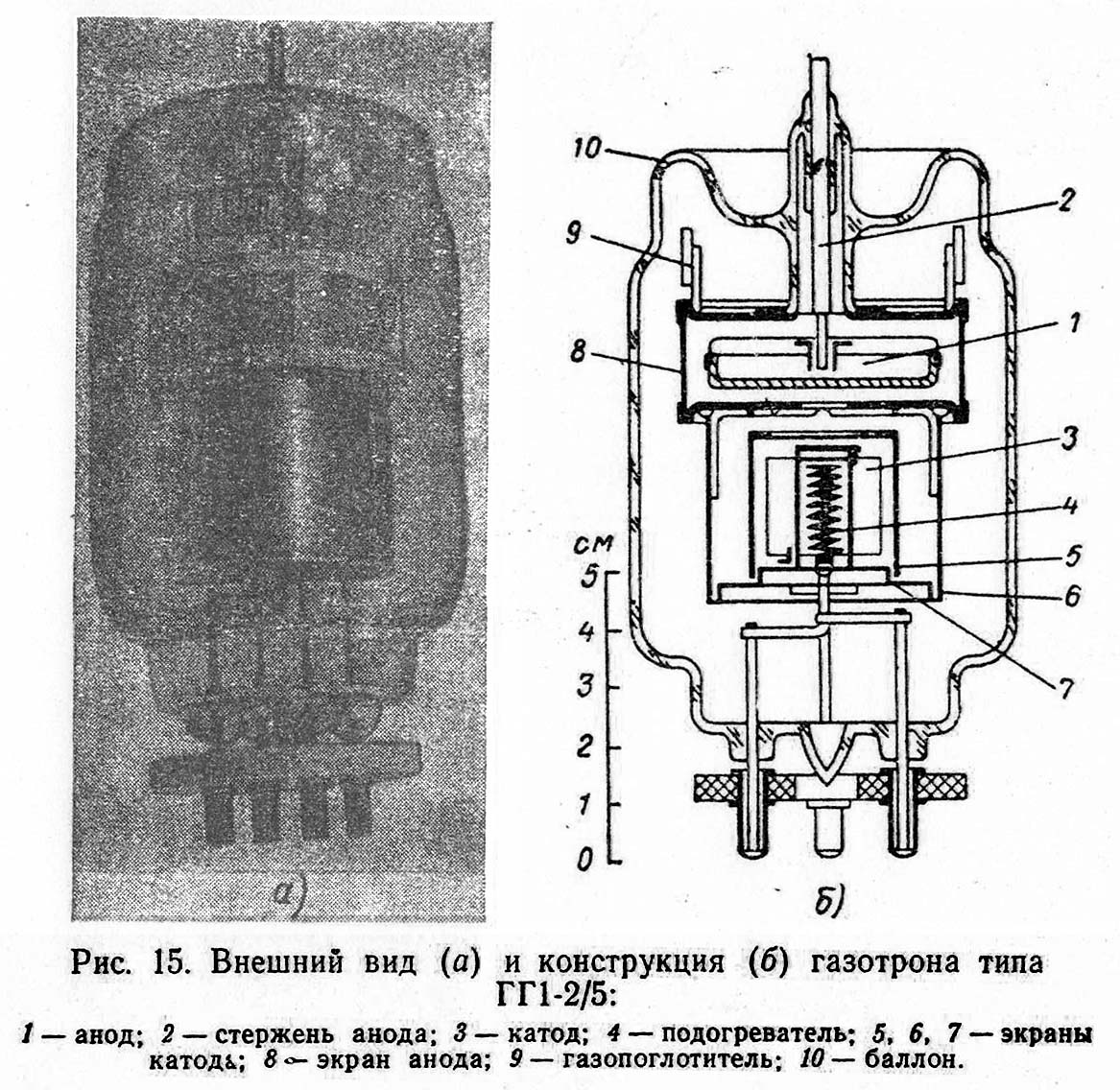

    Ксеноновый газотрон ГГ1-2/5.
    Одна из последних разработок выпрямительных газотронов. Вскоре их начнут заменять на пп приборы.


    Видно, насколько шире диапазон рабочих температур сравнительно со ртутными приборами 2.jpg
    Арматура гораздо сложнее, чем у ВГ-129

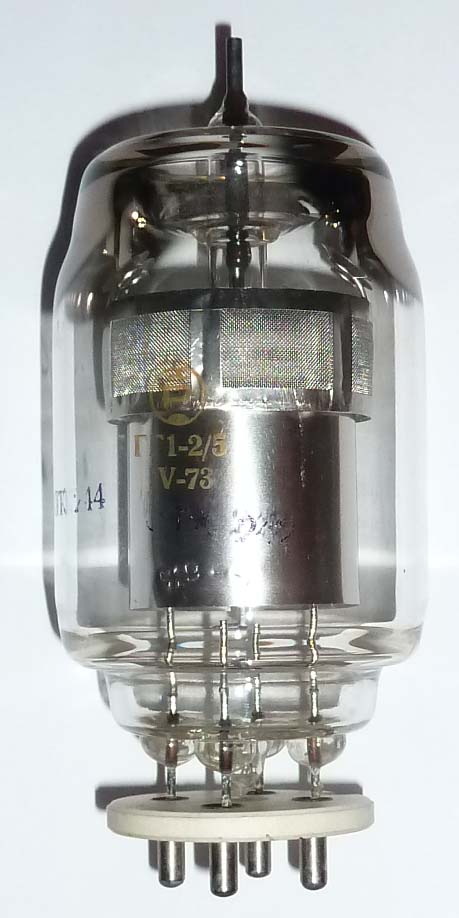

    Выпуск 1973 г. Виден распылённый геттер P1030445.JPG

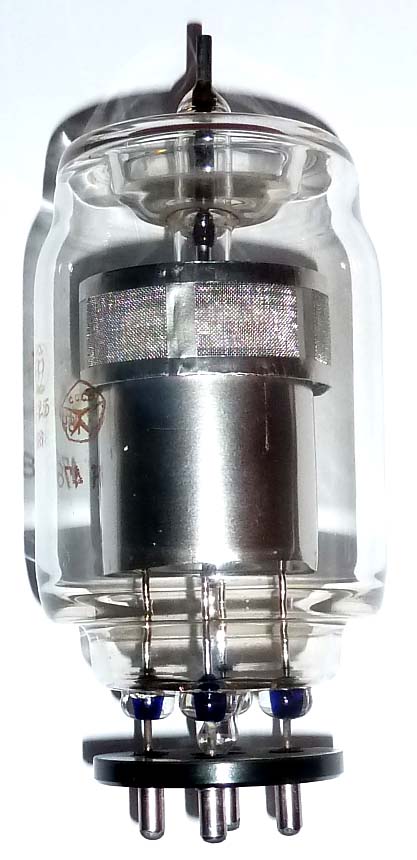

    Выпуск 1978 г. Геттер уже не распыляемый. Изменился материал цоколя P1030451.JPG

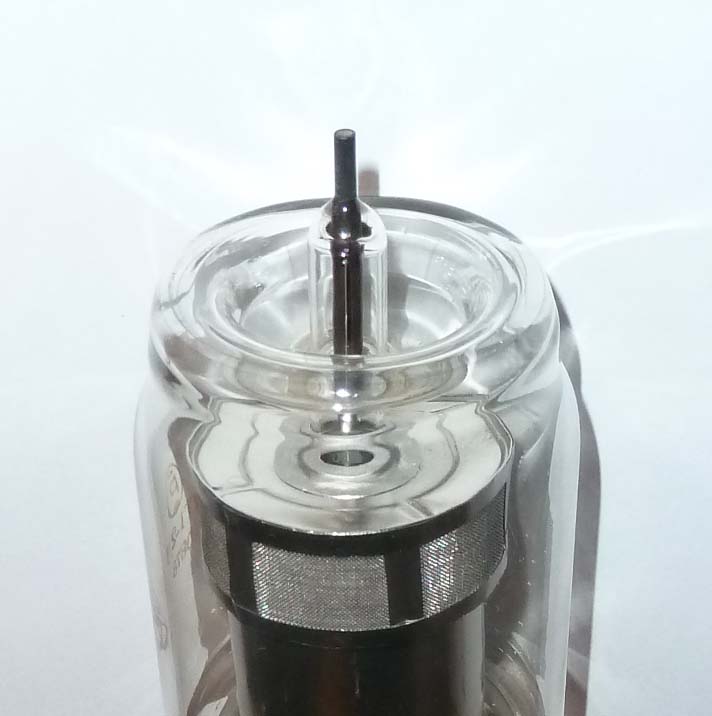

    Хорошо видно, что напыление в верхней части баллона отсутствует P1030452.JPG
    Светится не как газотрон, а как лампочка Ильича P1030443.JPG, P1030444.JPG


    Вложения:

    • 2.jpg
      Размер файла:
      349,1 КБ
      Просмотров:
      689
    • 1.JPG
      Размер файла:
      311,4 КБ
      Просмотров:
      676
    • P1030445.JPG
      Размер файла:
      68,4 КБ
      Просмотров:
      657
    • P1030451.JPG
      Размер файла:
      69,5 КБ
      Просмотров:
      649
    • P1030452.JPG
      Размер файла:
      54,5 КБ
      Просмотров:
      617
    • P1030443.JPG
      Размер файла:
      159,6 КБ
      Просмотров:
      663
    • P1030444.JPG
      Размер файла:
      46,8 КБ
      Просмотров:
      703
    Entladung, 19 мар 2011
    #922
  3. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Хочу такой ГАЗОТРОНЧИК:):D:D

    OMEGATRON, 19 мар 2011
    #923
  4. suslox

    suslox Пушистикс Staff Member

    Entladung, спасибо за информацию...у меня вопрос: где такие применялись и что за геттер в газонаполненных приборах?

    OMEGATRON, такой газотрон вполне доступен и не редок...вы можете спросить клапауция

    suslox, 20 мар 2011
    #924
  5. OMEGATRON

    OMEGATRON Наполеон-истеричка

    klapaucy, ВЫ МОЖЕТЕ ВЫЛОЖИТЬ ФОТО ПОЛИТРОНА БЕЗ ЗАЩИТНОГО КОЖУХА???, ПРОСТО ХОЧЕТСЯ ГЛЯНУТЬ КАКОЕ НАЧИНЕНИЕ ЭТОЙ ДВУХЦОКОЛЬНОЙ ЛАМПЫ

    OMEGATRON, 20 мар 2011
    #925
  6. Entladung

    Entladung Активный пользователь

    Есть на обмен. Хотелось бы что-то так же ионное.


    Газотроны применялись для выпрямления больших токов до широкого внедрения мощных пп приборов, которыми и были заменены. Геттер обычный: инертные газы и пары ртути не вступают в реакцию с материалом газопоглотителя, равно обычного и нераспыляемого.

    Entladung, 20 мар 2011
    #926
  7. Entladung

    Entladung Активный пользователь

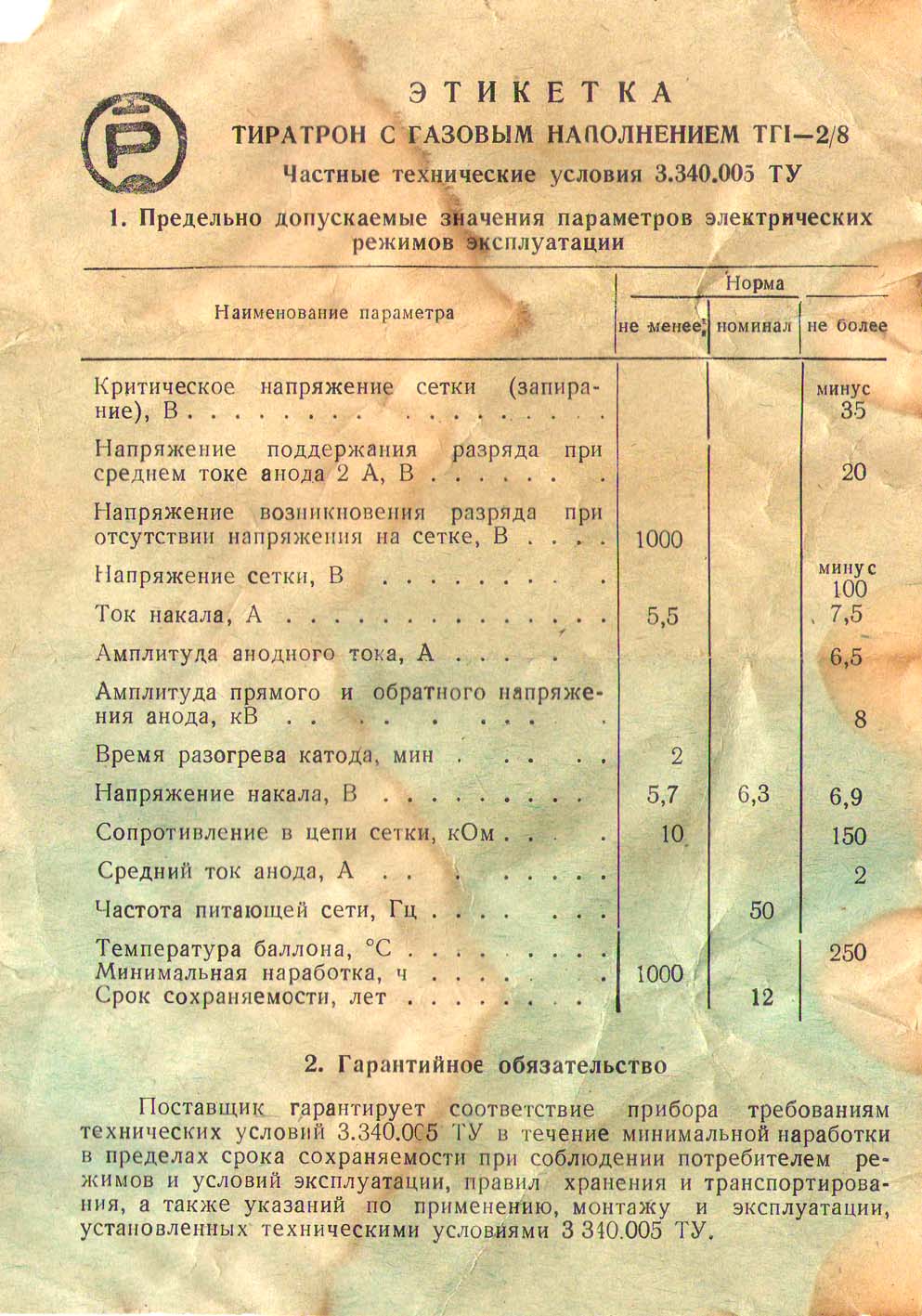

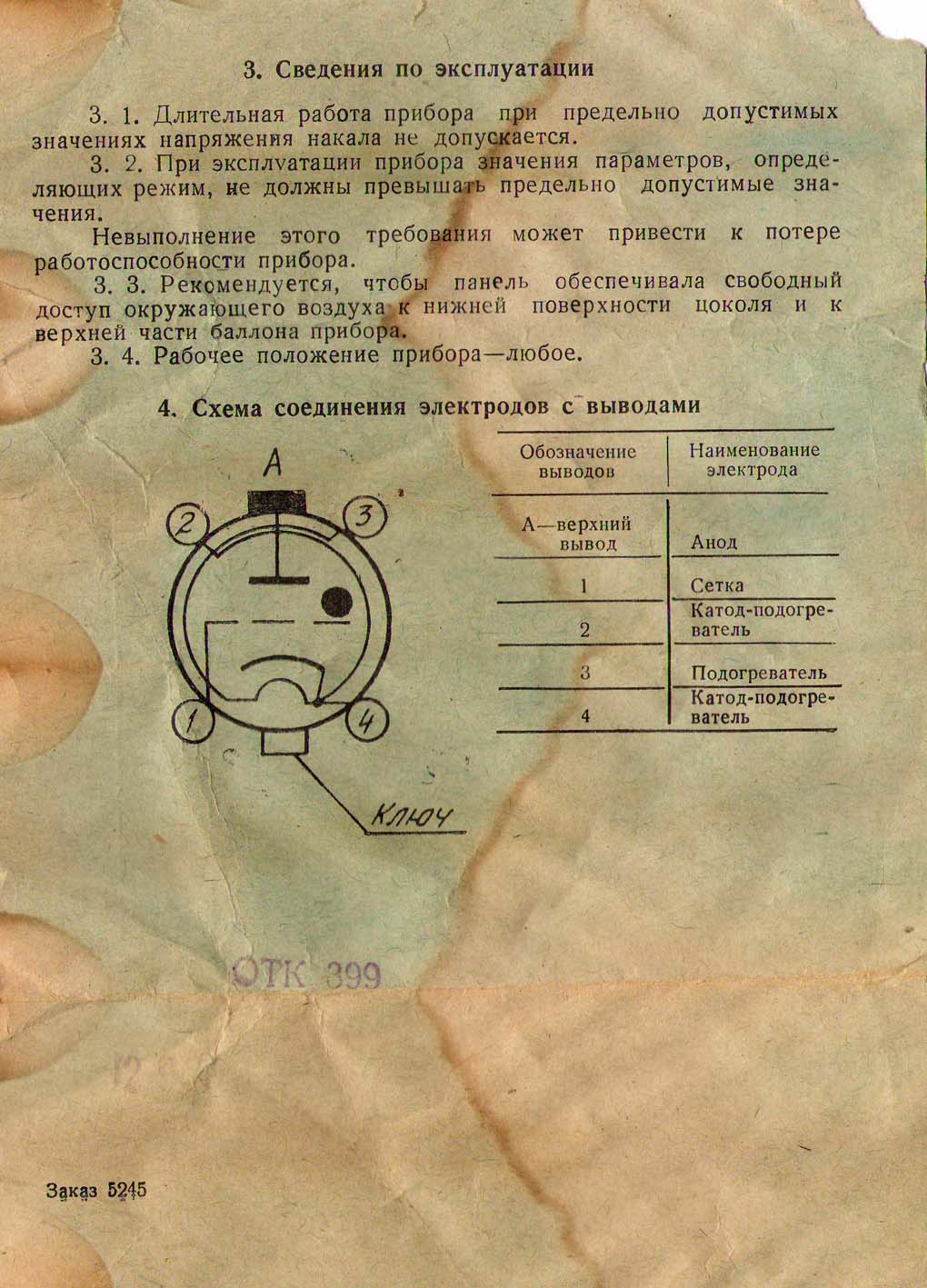

    Ксеноновый тиратрон ТГ1-2/8

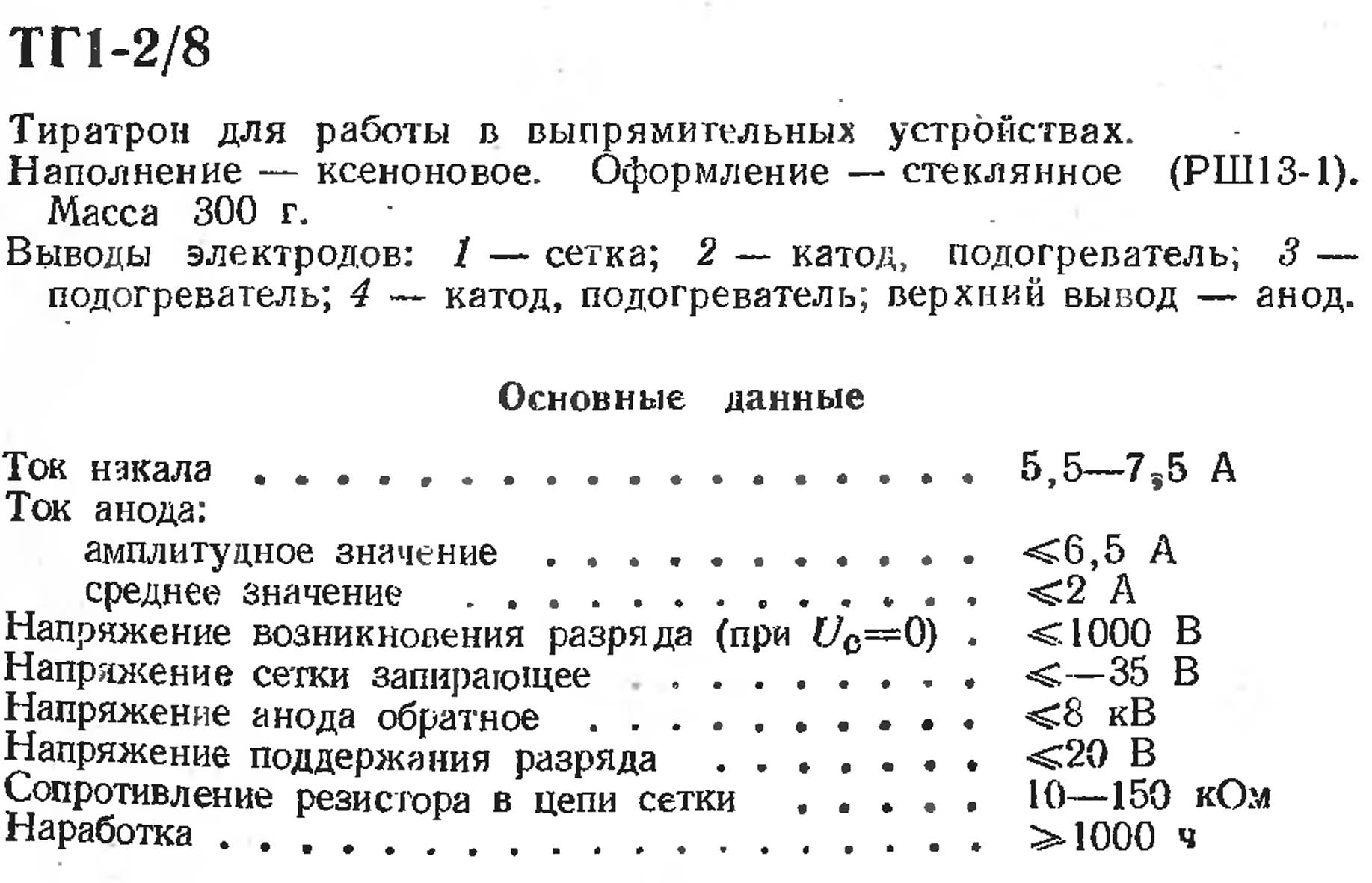

    Об этом приборе в литературе мало сведений. 3.jpg

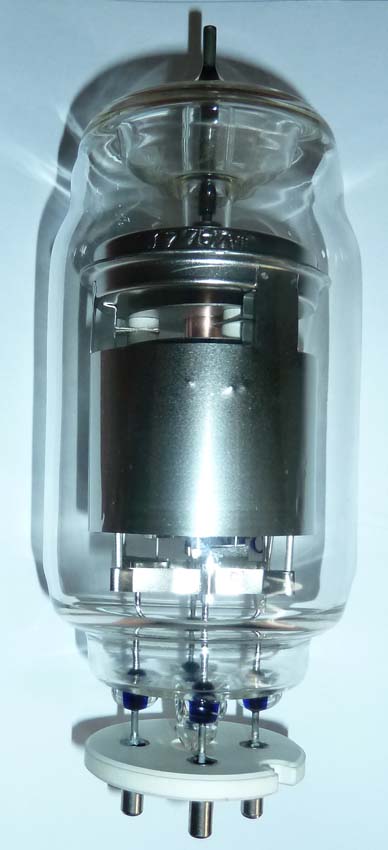

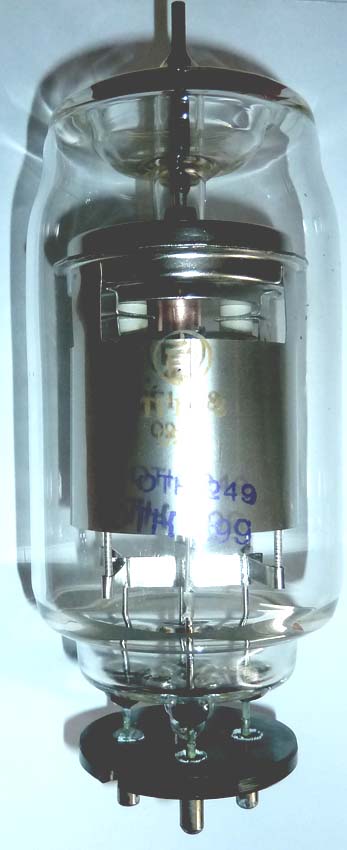

    У приборов разных лет выпуска разный материал цоколя: 1976_P1030460.JPG, 1979_P1030461.JPG

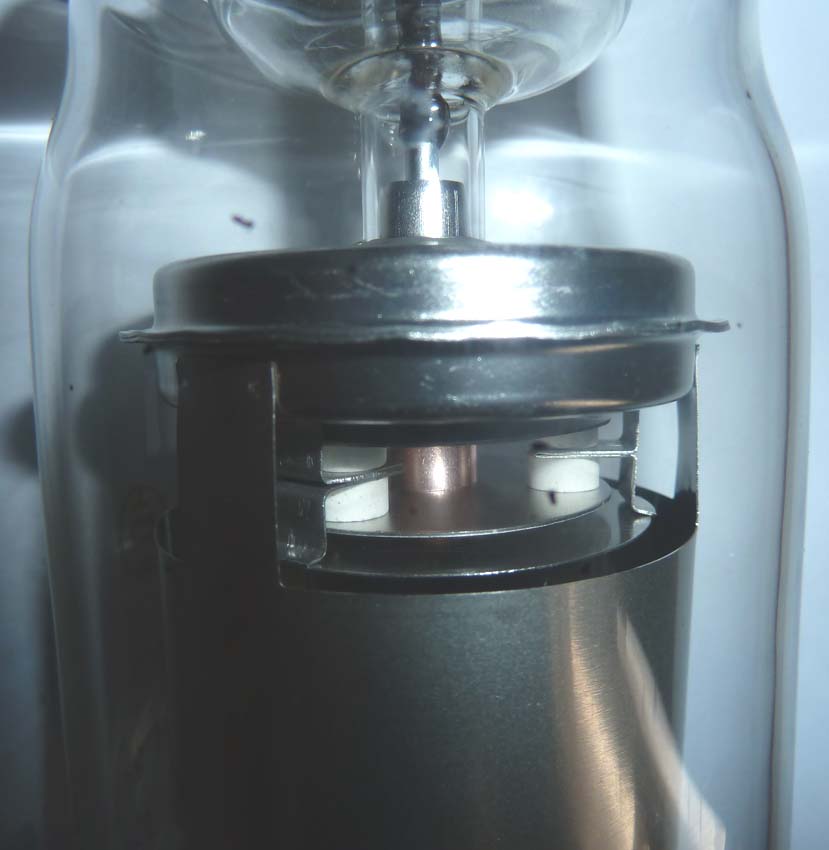

    Хорошо видна медная сетка P1030459.JPG

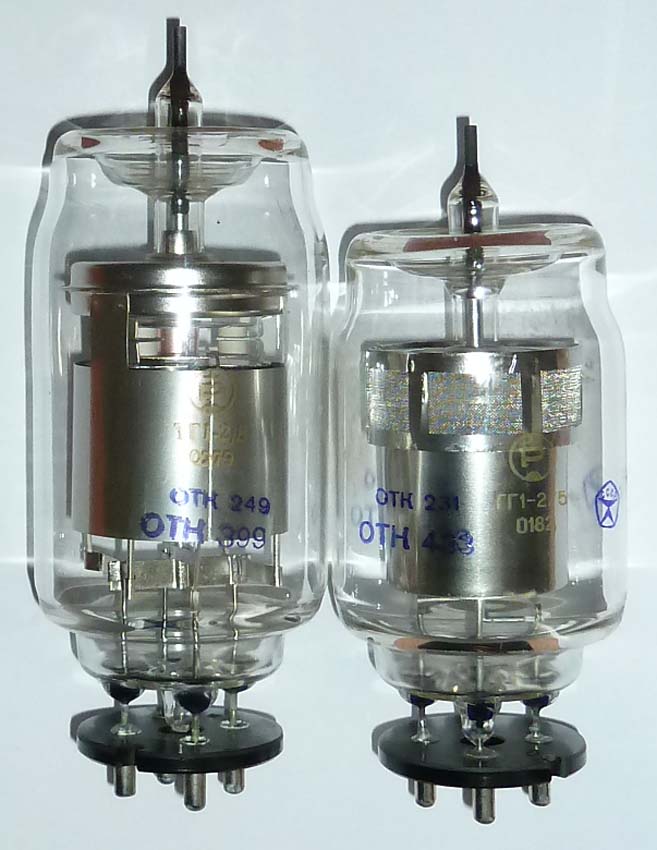

    В сравнении с ГГ1-2/5 P1030465.JPG


    Вложения:

    • 3.jpg
      Размер файла:
      227,1 КБ
      Просмотров:
      673
    • P1030460.JPG
      Размер файла:
      51,7 КБ
      Просмотров:
      658
    • P1030461.JPG
      Размер файла:
      50,7 КБ
      Просмотров:
      583
    • P1030459.JPG
      Размер файла:
      60,3 КБ
      Просмотров:
      619
    • P1030465.JPG
      Размер файла:
      86,9 КБ
      Просмотров:
      631
    • 1.JPG
      Размер файла:
      224,3 КБ
      Просмотров:
      621
    • 2.JPG
      Размер файла:
      185,5 КБ
      Просмотров:
      609
    Entladung, 20 мар 2011
    #927
  8. OMEGATRON

    OMEGATRON Наполеон-истеричка

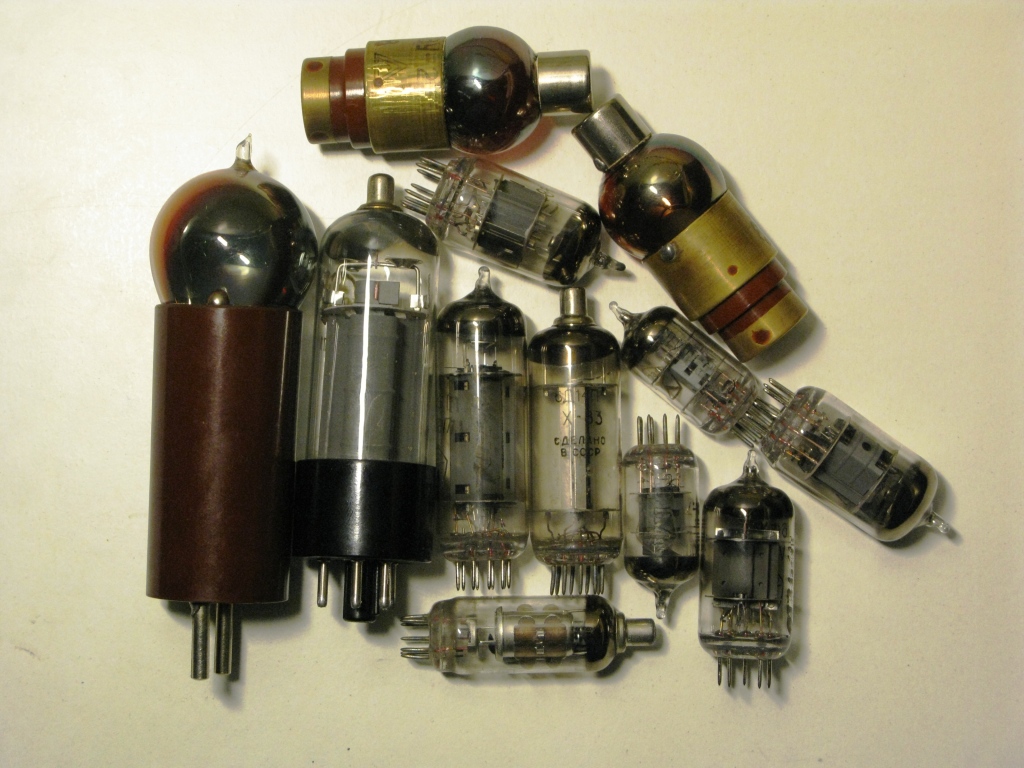

    У меня тоже сегодня утром посылочко пришла =):):lol:


    Вложения:

    • IMG_2211.JPG
      Размер файла:
      320,9 КБ
      Просмотров:
      624
    OMEGATRON, 20 мар 2011
    #928
  9. suslox

    suslox Пушистикс Staff Member

    Entladung, вы наверное поставили себе задачу собрать газоразрядных приборов помаксимуму???:)

    suslox, 20 мар 2011
    #929
  10. suslox

    suslox Пушистикс Staff Member

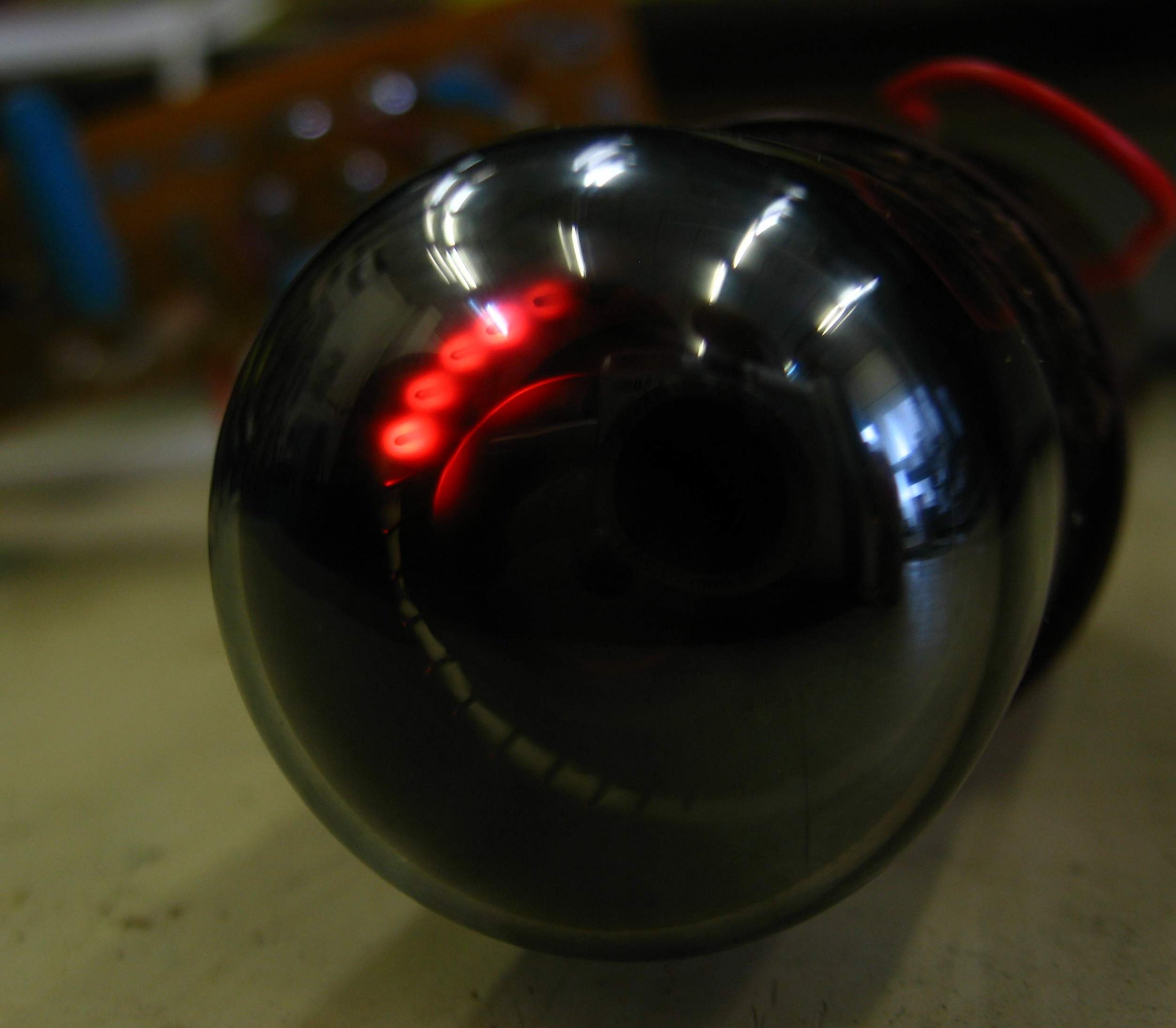

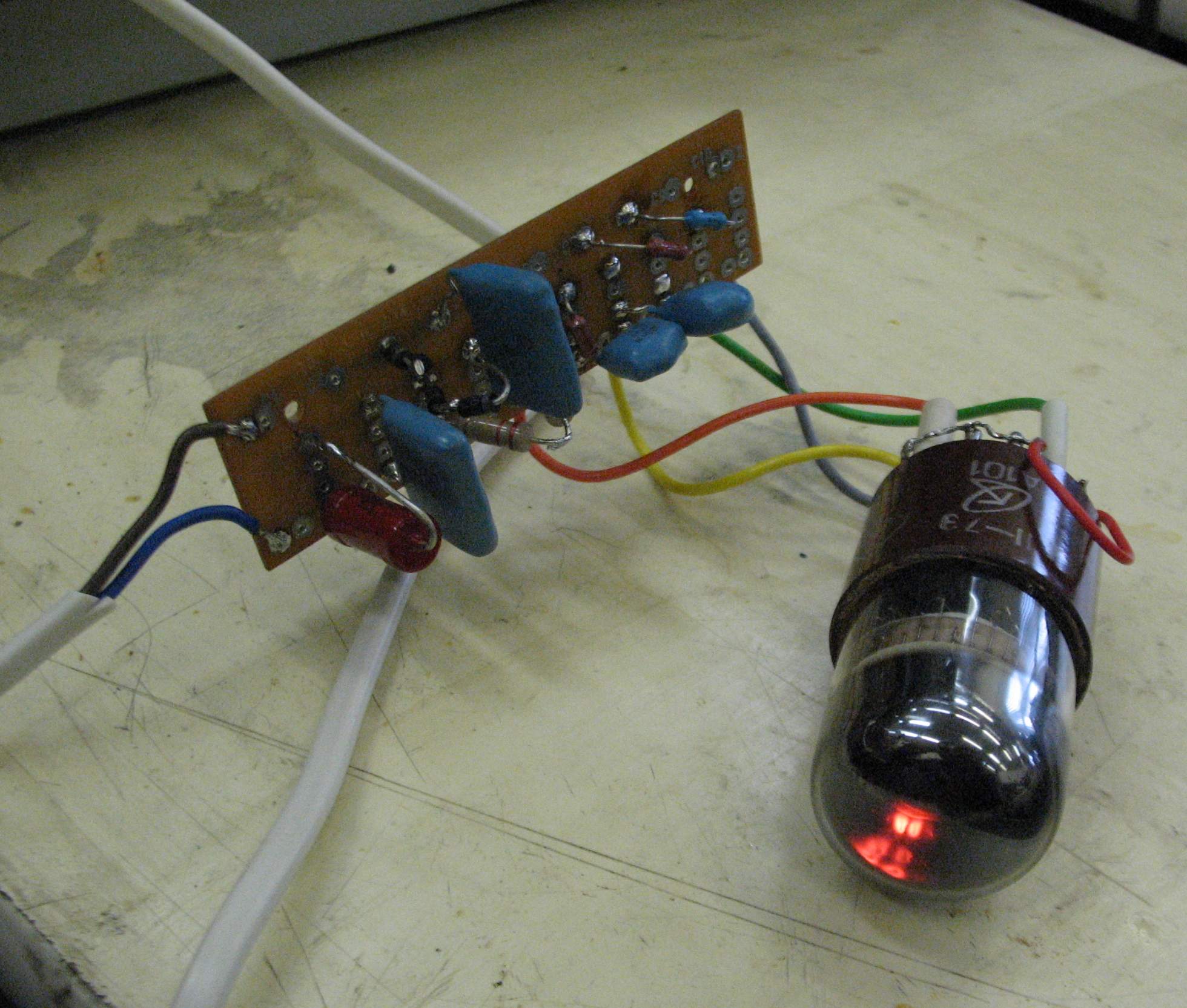

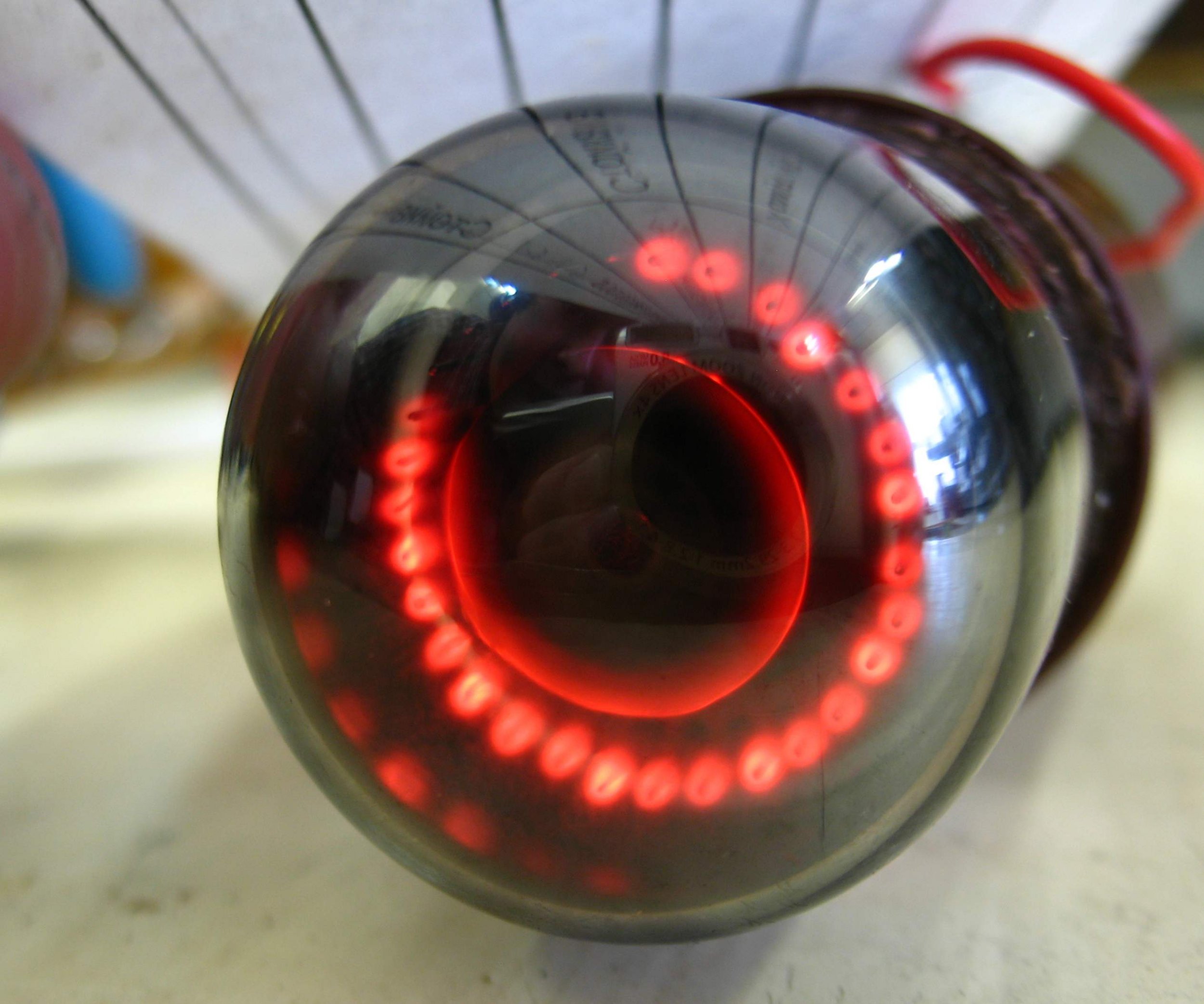

    в принципе ничего особенного,но выложу..вот тут собрал спиннер на декатроне А101:)
    общий вид:
    на короткой выдержке:
    на длинной:

    suslox, 20 мар 2011
    #930
  11. Entladung

    Entladung Активный пользователь

    Работающий декатрон... Есть на что посмотреть. Спасибо.


    Entladung, 20 мар 2011
    #931
  12. klapaucy

    klapaucy Пользователь

    К сожалению, нет. Кожух сидит очень плотно, то ли изначально так посажен, то ли там склейка есть... то ли присох за годы :)
    Просто руками снять не получается, а применять силу боюсь - лампа у меня в единственном экземпляре, нашлась чисто случайно... если "кокнется", то вряд ли я когда-нибудь найду себе еще одну :(

    Да, редкий прибор...

    Красота!
    А ТХ-шки в работе выложишь когда-нибудь? :)

    klapaucy, 21 мар 2011
    #932
  13. suslox

    suslox Пушистикс Staff Member

    рад,что спиннер понравился...
    тх пока так и не включал - часы на ИВ-20 сделал...пока без корпуса..скоро выложу

    suslox, 21 мар 2011
    #933
  14. OMEGATRON

    OMEGATRON Наполеон-истеричка

    klapaucy, а что это вообще за лампа???

    OMEGATRON, 21 мар 2011
    #934
  15. klapaucy

    klapaucy Пользователь

    Это про какую вопрос?

    klapaucy, 22 мар 2011
    #935
  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

    ПРО ПОЛИТРОНЧИК ;)

    OMEGATRON, 22 мар 2011
    #936
  17. OMEGATRON

    OMEGATRON Наполеон-истеричка

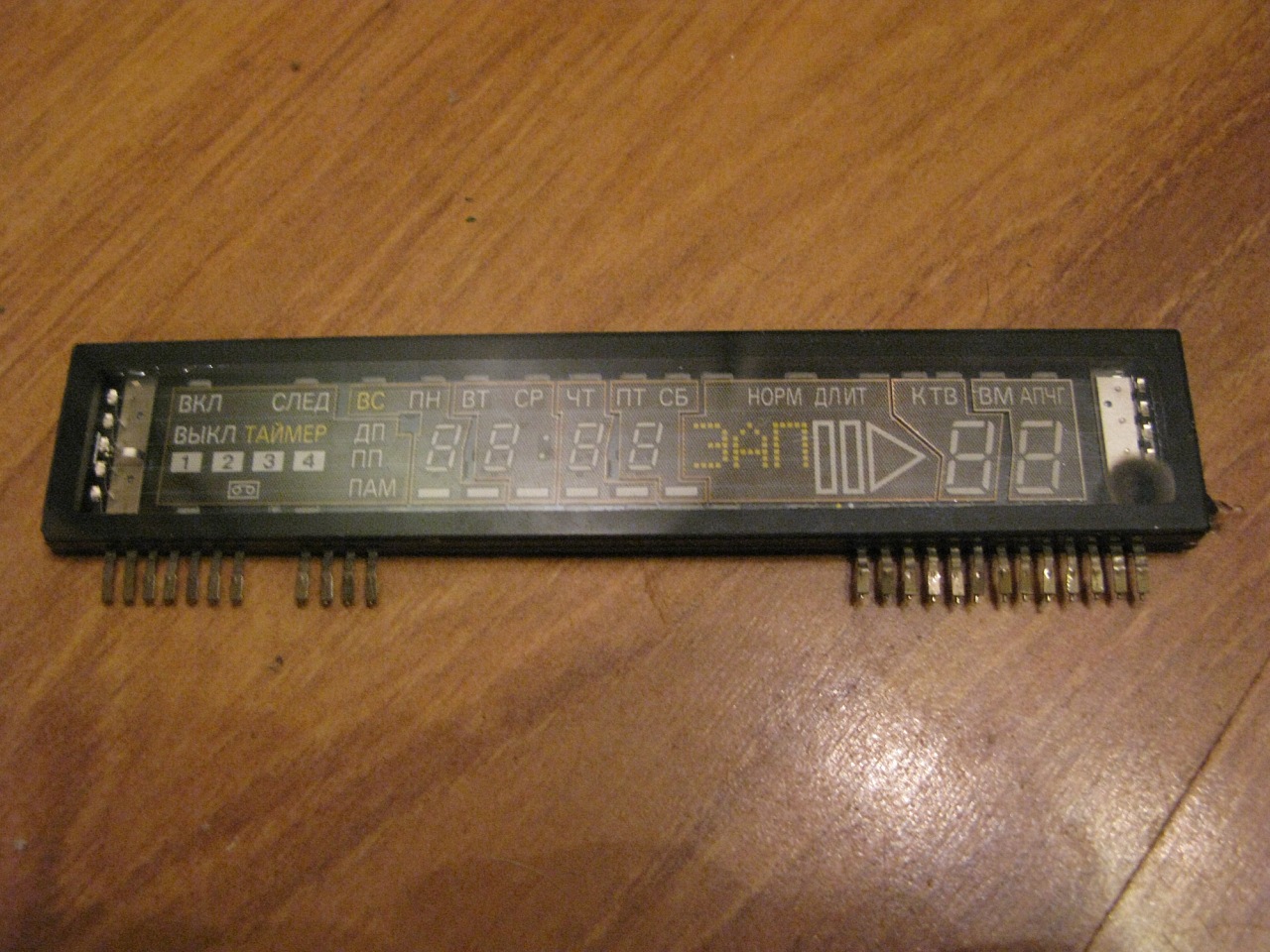

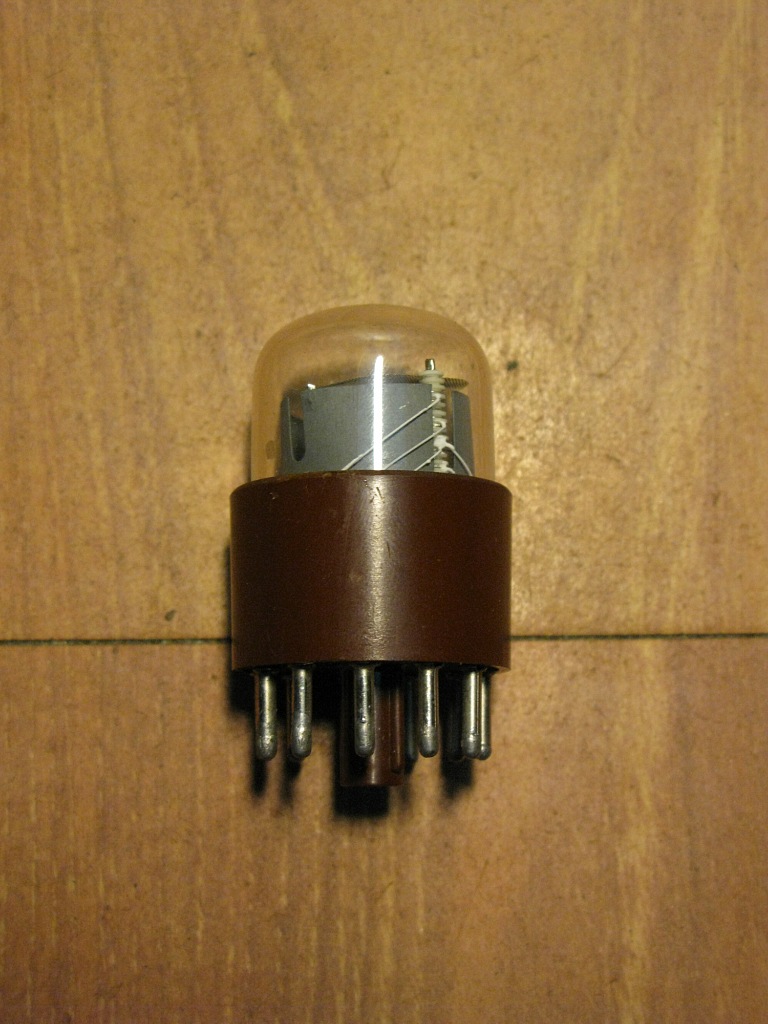

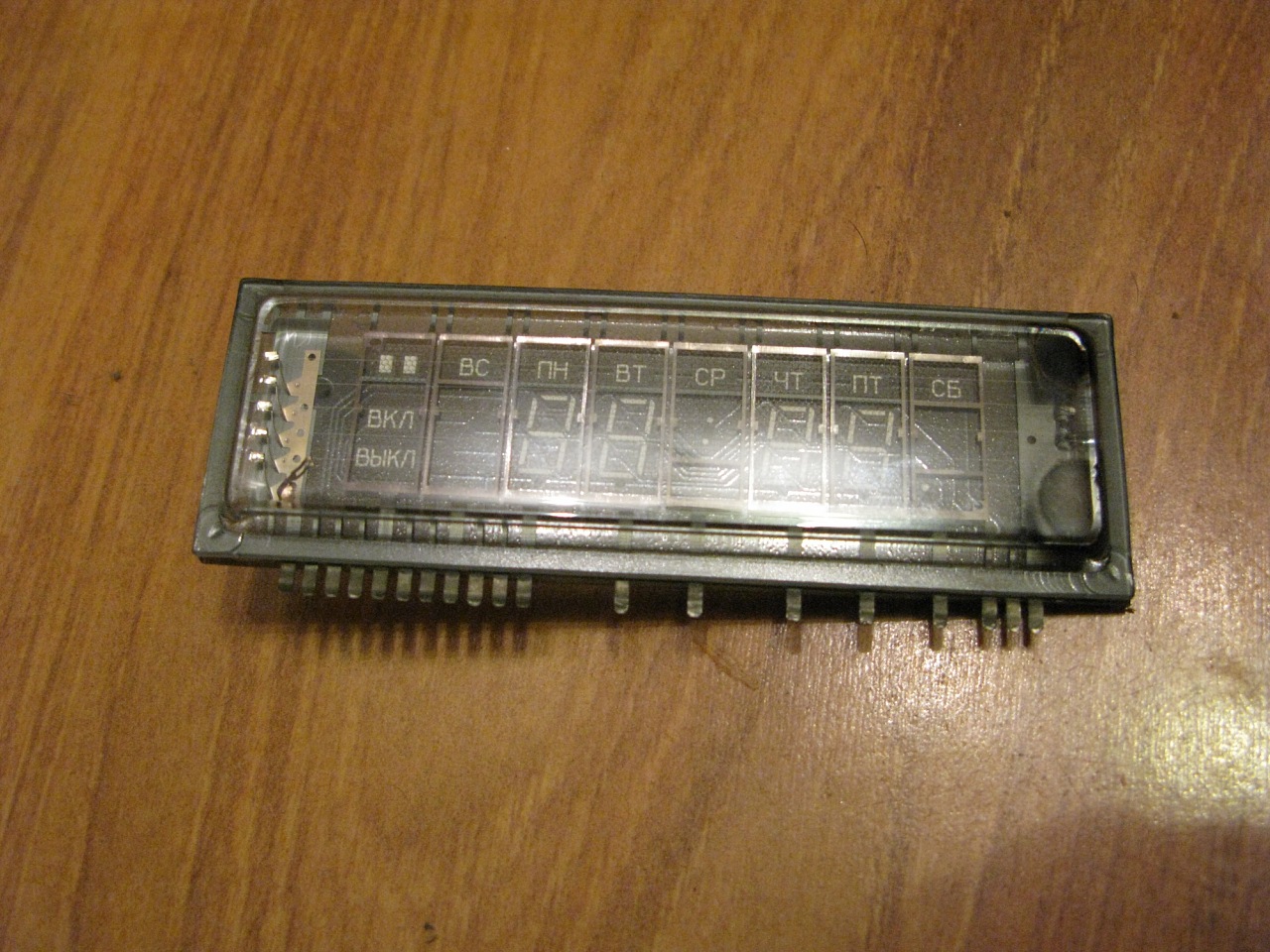

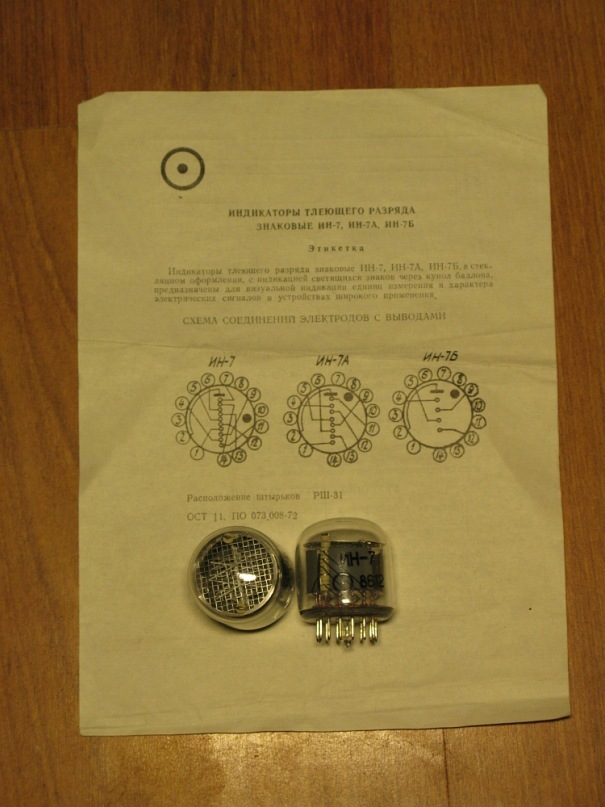

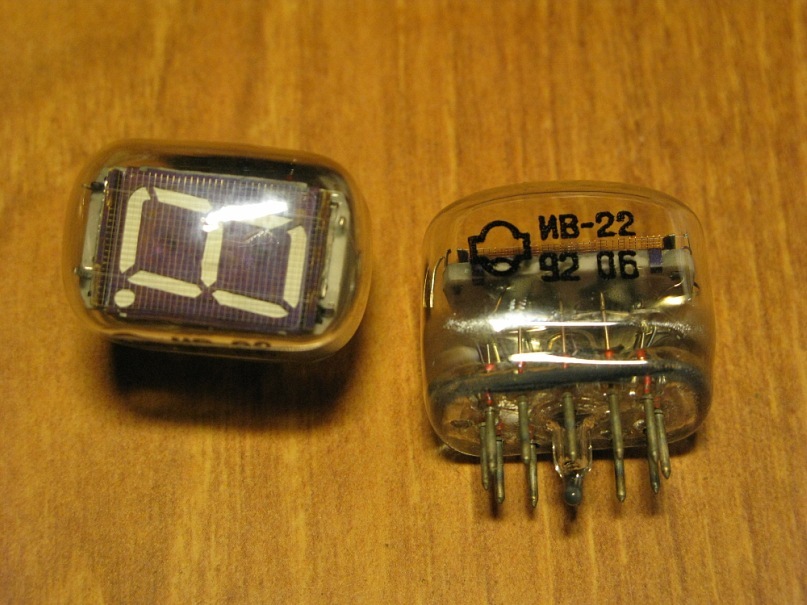

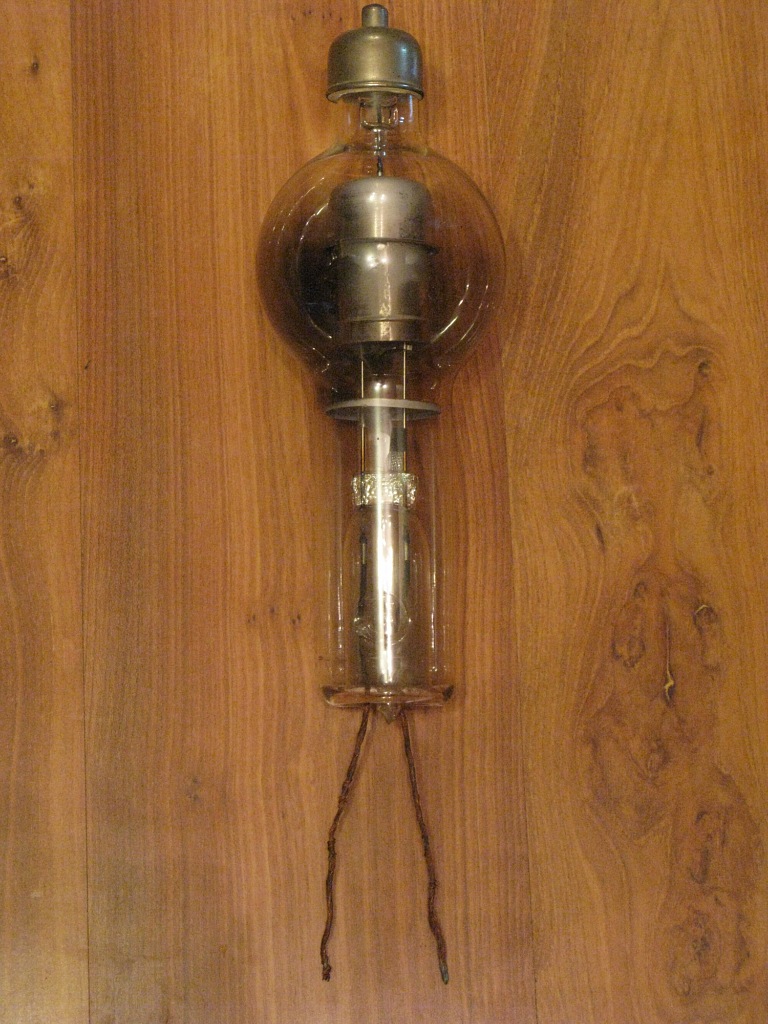

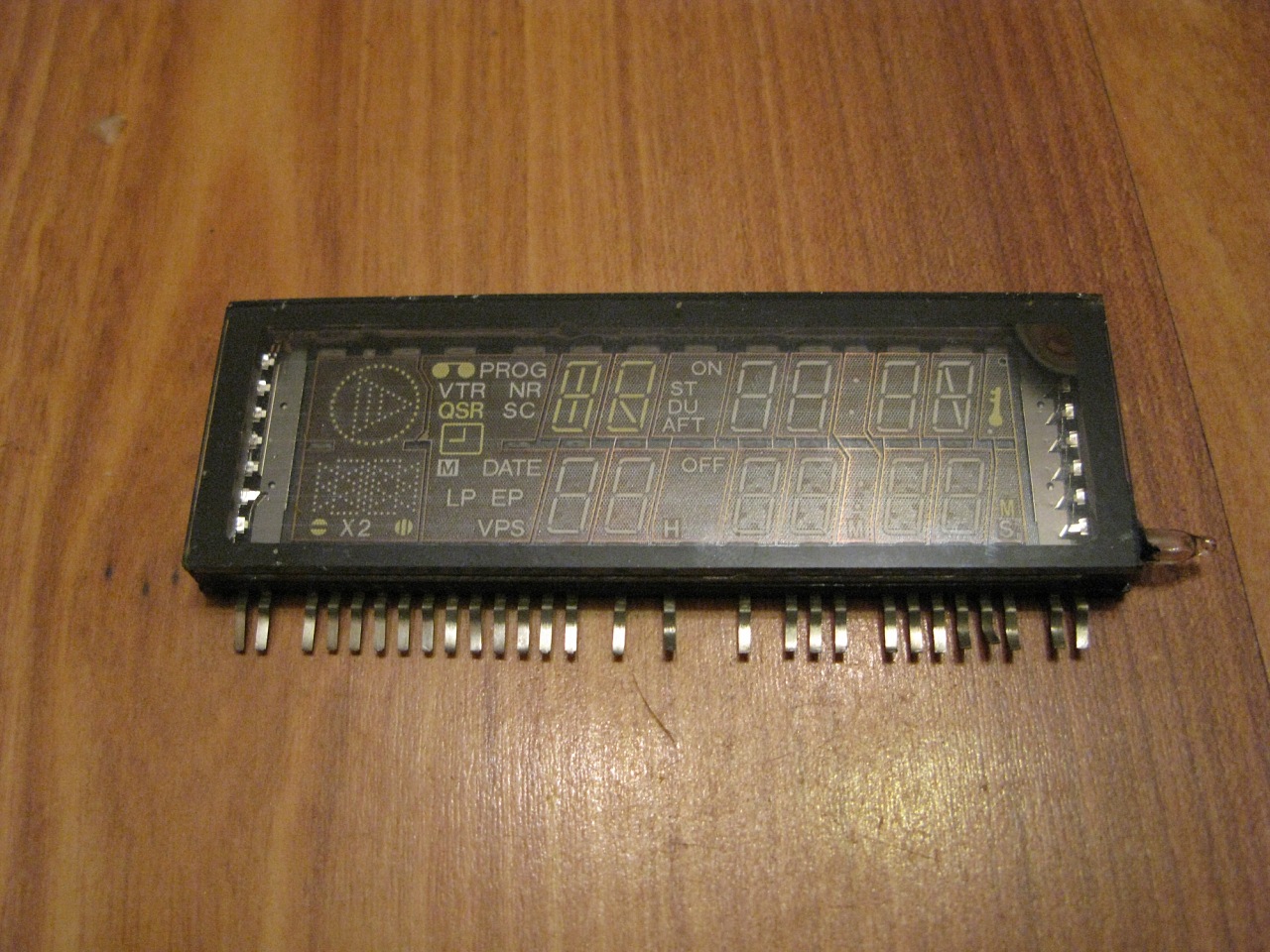

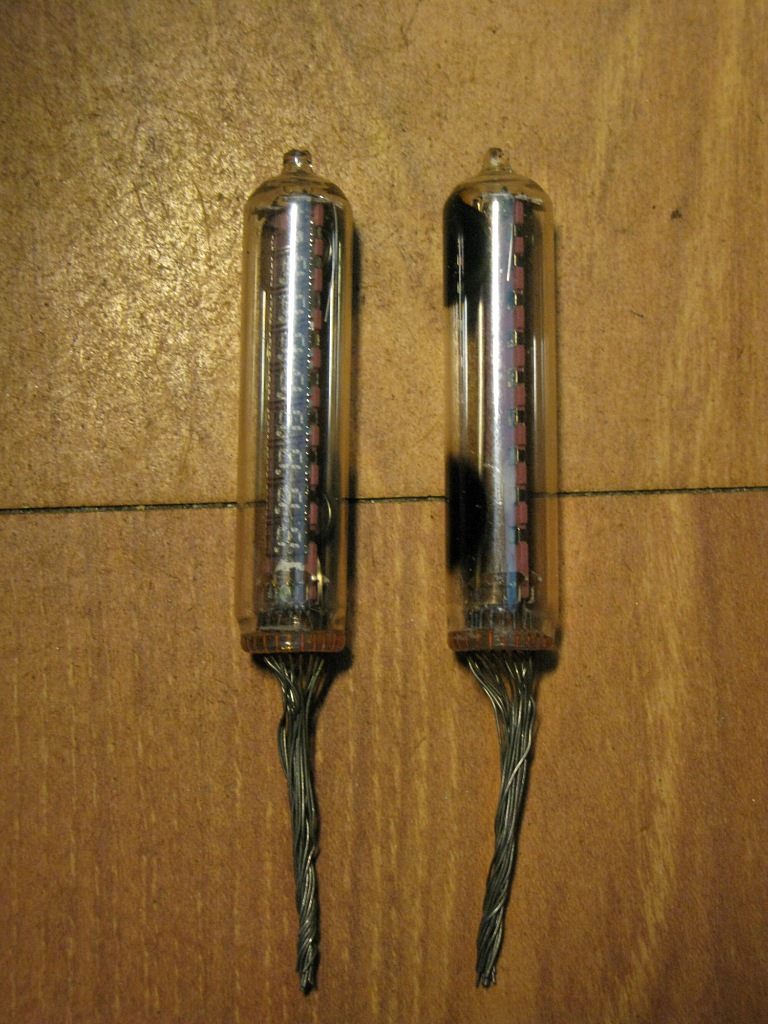

    А как вым такие газоразрядные ЭВП????


    Вложения:

    • y_1416e5c1.jpg
      Размер файла:
      110,4 КБ
      Просмотров:
      646
    • y_c4da95b8.jpg
      Размер файла:
      138,3 КБ
      Просмотров:
      669
    • z_2bff8305.jpg
      Размер файла:
      255,2 КБ
      Просмотров:
      686
    • z_126fba5a.jpg
      Размер файла:
      386,9 КБ
      Просмотров:
      663
    • z_1143a3b8.jpg
      Размер файла:
      385,4 КБ
      Просмотров:
      661
    • z_a8724e0b.jpg
      Размер файла:
      186,4 КБ
      Просмотров:
      623
    • z_b20b3a3e.jpg
      Размер файла:
      255 КБ
      Просмотров:
      710
    • z_dfd6c9dd.jpg
      Размер файла:
      360,3 КБ
      Просмотров:
      494
    OMEGATRON, 22 мар 2011
    #937
  18. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Вот подробные фото для SUSLOX


    Вложения:

    • m_2f4cb571.jpg
      Размер файла:
      5,4 КБ
      Просмотров:
      721
    • m_5bab58ba.jpg
      Размер файла:
      5,7 КБ
      Просмотров:
      704
    • m_69b02ba6.jpg
      Размер файла:
      7,2 КБ
      Просмотров:
      738
    • m_81d286ee.jpg
      Размер файла:
      5,9 КБ
      Просмотров:
      683
    • m_156e7e0b.jpg
      Размер файла:
      5,8 КБ
      Просмотров:
      653
    • m_17744d08.jpg
      Размер файла:
      4,9 КБ
      Просмотров:
      650
    • m_68236e0c.jpg
      Размер файла:
      4,8 КБ
      Просмотров:
      641
    • m_b93e512e.jpg
      Размер файла:
      5,7 КБ
      Просмотров:
      719
    • m_bedb3375.jpg
      Размер файла:
      5,9 КБ
      Просмотров:
      721
    • m_d0d29730.jpg
      Размер файла:
      5,9 КБ
      Просмотров:
      719
    • m_eaf333ec.jpg
      Размер файла:
      5,2 КБ
      Просмотров:
      658
    OMEGATRON, 22 мар 2011
    #938
  19. zrgzn

    zrgzn Дракон

    m_b93e512e.jpg - стандартный магнетрон из печки с ободранными радиатором и магнитами, или мне кажется?

    zrgzn, 22 мар 2011
    #939
  20. klapaucy

    klapaucy Пользователь

    Как-то маловаты они для подробных :(

    klapaucy, 22 мар 2011
    #940
