Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. suslox

    suslox Пушистикс Staff Member

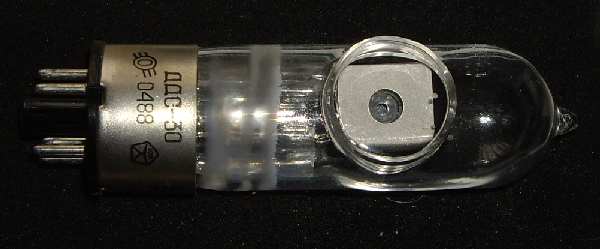

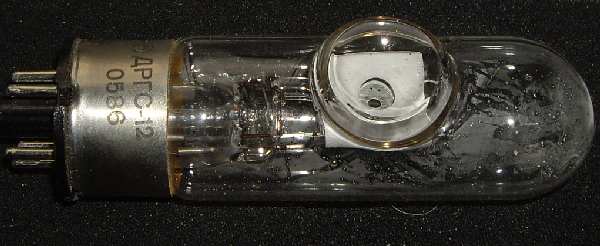

    интересно, а что сейчас применяется в спектрометрии? тоже эвп?

  2. Entladung

    Entladung Активный пользователь

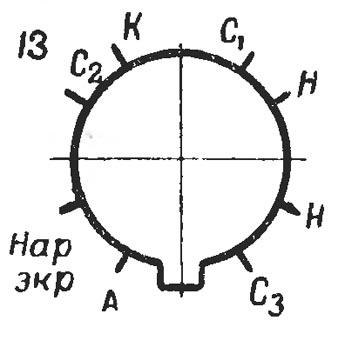

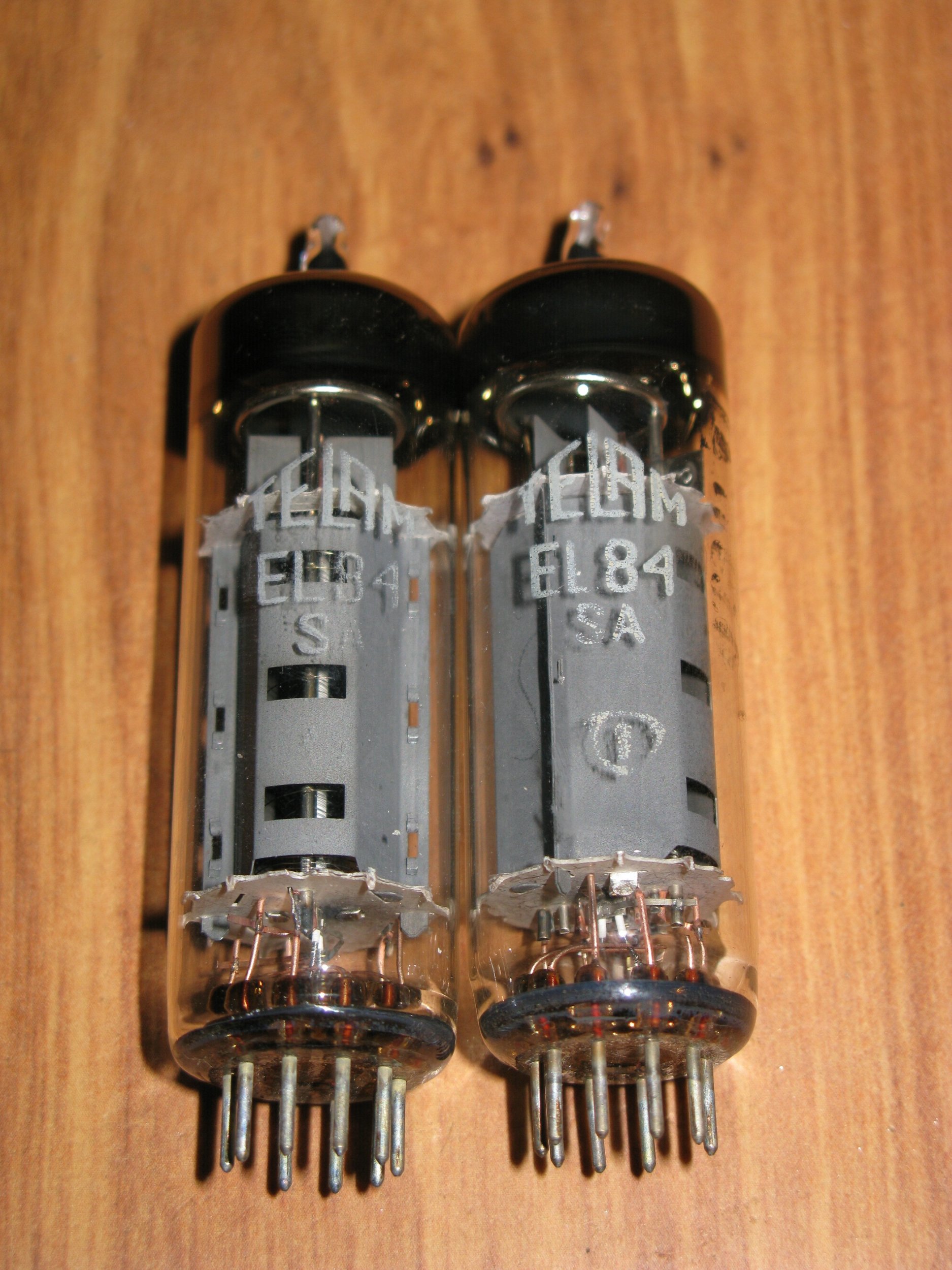

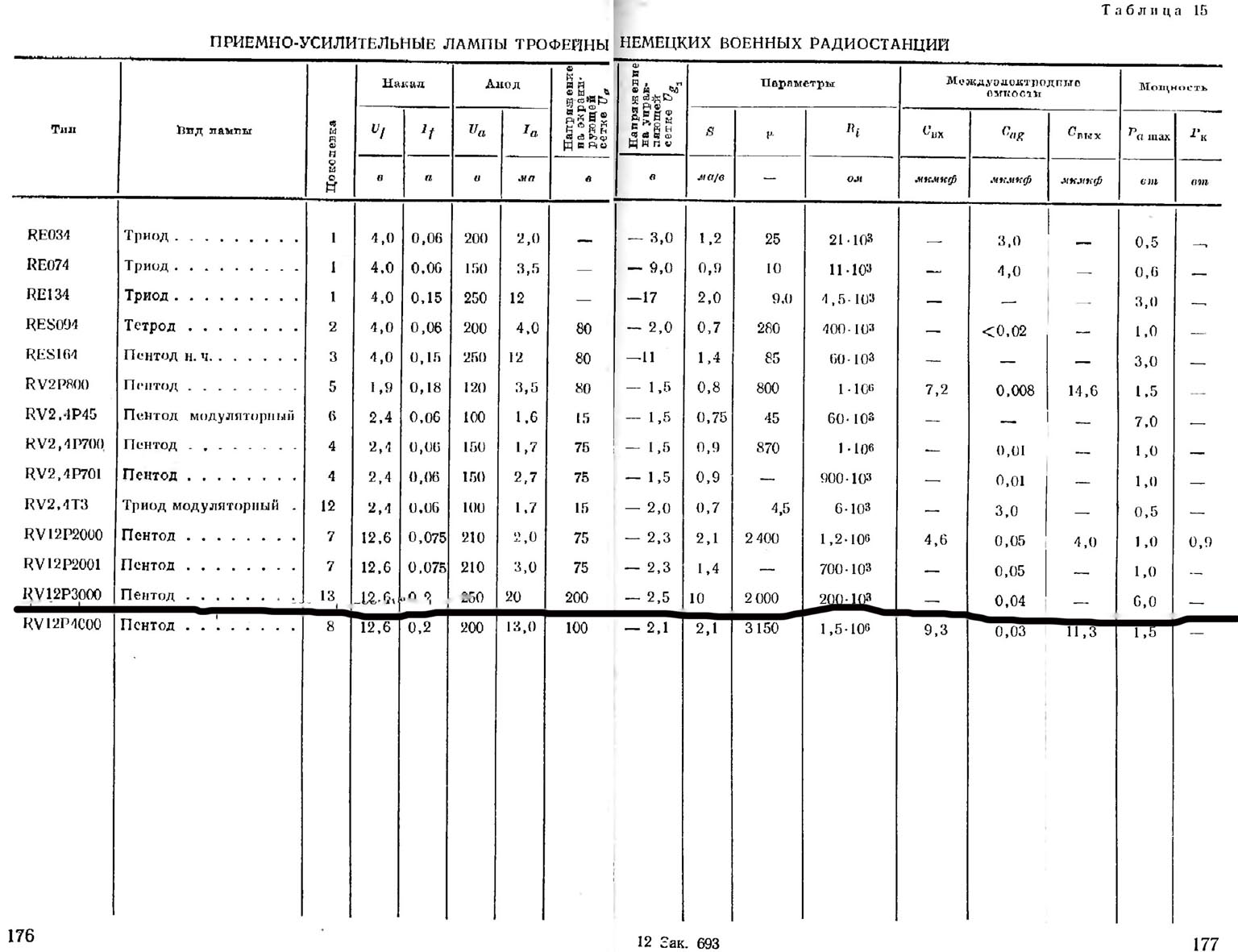

    Наш аналог 6П14П, но эти лучше,чем 6П14П

  3. Entladung

    Entladung Активный пользователь

    Ксеноновый газотрон ГГ1-2/5.
    Одна из последних разработок выпрямительных газотронов. Вскоре их начнут заменять на пп приборы.


    Видно, насколько шире диапазон рабочих температур сравнительно со ртутными приборами 2.jpg
    Арматура гораздо сложнее, чем у ВГ-129
    Выпуск 1973 г. Виден распылённый геттер P1030445.JPG
    Выпуск 1978 г. Геттер уже не распыляемый. Изменился материал цоколя P1030451.JPG
    Хорошо видно, что напыление в верхней части баллона отсутствует P1030452.JPG

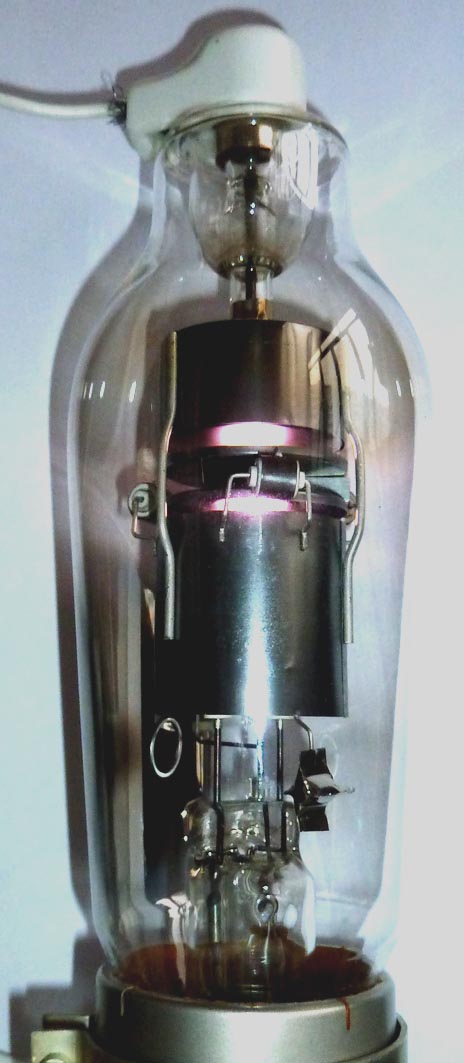

    Светится не как газотрон, а как лампочка Ильича P1030443.JPG, P1030444.JPG


    Вложения:

    • 2.jpg
      Размер файла:
      349,1 КБ
      Просмотров:
      644
    • 1.JPG
      Размер файла:
      311,4 КБ
      Просмотров:
      681
    • P1030445.JPG
      Размер файла:
      68,4 КБ
      Просмотров:
      623
    • P1030451.JPG
      Размер файла:
      69,5 КБ
      Просмотров:
      674
    • P1030452.JPG
      Размер файла:
      54,5 КБ
      Просмотров:
      588
    • P1030443.JPG
      Размер файла:
      159,6 КБ
      Просмотров:
      657
    • P1030444.JPG
      Размер файла:
      46,8 КБ
      Просмотров:
      672
  4. suslox

    suslox Пушистикс Staff Member

    Entladung, спасибо за информацию...у меня вопрос: где такие применялись и что за геттер в газонаполненных приборах?

    OMEGATRON, такой газотрон вполне доступен и не редок...вы можете спросить клапауция

  5. Entladung

    Entladung Активный пользователь

    Есть на обмен. Хотелось бы что-то так же ионное.


    Газотроны применялись для выпрямления больших токов до широкого внедрения мощных пп приборов, которыми и были заменены. Геттер обычный: инертные газы и пары ртути не вступают в реакцию с материалом газопоглотителя, равно обычного и нераспыляемого.

  6. Entladung

    Entladung Активный пользователь

    Ксеноновый тиратрон ТГ1-2/8

    Об этом приборе в литературе мало сведений. 3.jpg
    У приборов разных лет выпуска разный материал цоколя: 1976_P1030460.JPG, 1979_P1030461.JPG
    Хорошо видна медная сетка P1030459.JPG
    В сравнении с ГГ1-2/5 P1030465.JPG


    Вложения:

    • 3.jpg
      Размер файла:
      227,1 КБ
      Просмотров:
      630
    • P1030460.JPG
      Размер файла:
      51,7 КБ
      Просмотров:
      659
    • P1030461.JPG
      Размер файла:
      50,7 КБ
      Просмотров:
      586
    • P1030459.JPG
      Размер файла:
      60,3 КБ
      Просмотров:
      580
    • P1030465.JPG
      Размер файла:
      86,9 КБ
      Просмотров:
      642
    • 1.JPG
      Размер файла:
      224,3 КБ
      Просмотров:
      613
    • 2.JPG
      Размер файла:
      185,5 КБ
      Просмотров:
      613
  7. suslox

    suslox Пушистикс Staff Member

    Entladung, вы наверное поставили себе задачу собрать газоразрядных приборов помаксимуму???:)



  8. suslox

    suslox Пушистикс Staff Member

    в принципе ничего особенного,но выложу..вот тут собрал спиннер на декатроне А101:)
    общий вид:
    на короткой выдержке:
    на длинной:

  9. Entladung

    Entladung Активный пользователь

    Работающий декатрон... Есть на что посмотреть. Спасибо.


  10. klapaucy

    klapaucy Пользователь

    К сожалению, нет. Кожух сидит очень плотно, то ли изначально так посажен, то ли там склейка есть... то ли присох за годы :)
    Просто руками снять не получается, а применять силу боюсь - лампа у меня в единственном экземпляре, нашлась чисто случайно... если "кокнется", то вряд ли я когда-нибудь найду себе еще одну :(

    Да, редкий прибор...

    Красота!
    А ТХ-шки в работе выложишь когда-нибудь? :)

  11. suslox

    suslox Пушистикс Staff Member

    рад,что спиннер понравился...
    тх пока так и не включал - часы на ИВ-20 сделал...пока без корпуса..скоро выложу

  12. klapaucy

    klapaucy Пользователь

    Это про какую вопрос?

  13. zrgzn

    zrgzn Дракон

    m_b93e512e.jpg - стандартный магнетрон из печки с ободранными радиатором и магнитами, или мне кажется?

  14. klapaucy

    klapaucy Пользователь

    Как-то маловаты они для подробных :(

  15. klapaucy

    klapaucy Пользователь

    z_2bff8305.jpg - это ктоо? маркировку не видно, к сожалению

  16. klapaucy

    klapaucy Пользователь

  17. suslox

    suslox Пушистикс Staff Member

    далеко не все там газоразрядное)
    можете перезалить фоты второй группы более крупно?

  18. klapaucy

    klapaucy Пользователь

    Спасибо. Но это было, в общем-то, понятно, а точнее можно?

  19. Entladung

    Entladung Активный пользователь

    z_2bff8305.jpg ртутный газотрон. И у меня такого нет.


    Вложения:

    • p0124.gif
      Размер файла:
      257,2 КБ
      Просмотров:
      712
  20. собиральщик

    собиральщик Пользователь

    Suslox-молодец-опять нас порадовал прикольной штукой:):):)
