Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 44 из 431
  1. suslox

    suslox Пушистикс Staff Member

    Sifun, такие резисторы могли стоять на входах всяких зарядочувствительных устройств, например постоянный на электрометрических лампах.
    а насчет фотоэлемента...вот я выкладывал с коаксиальными выводами:
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-43
    посты номер 850 и 851

    suslox, 4 мар 2011
    #861
  2. собиральщик

    собиральщик Пользователь

    Мне вчера товарищ подарил зная мою тягу к таким вещам
    забугорный(почему-то кажется ГДРовский)ФЭУ M10FS301
    [​IMG]

    собиральщик, 4 мар 2011
    #862
  3. suslox

    suslox Пушистикс Staff Member

    а где у него фотокатод?

    suslox, 4 мар 2011
    #863
  4. собиральщик

    собиральщик Пользователь

    У него торец прозрачный с лёгким металлизированным покрытием-на закруглении баллона более плотным

    собиральщик, 4 мар 2011
    #864
  5. собиральщик

    собиральщик Пользователь

    Вот ещё обновочки фотоэлементик Ф-26(достаточно молодой-1991 года рождения)
    [​IMG]

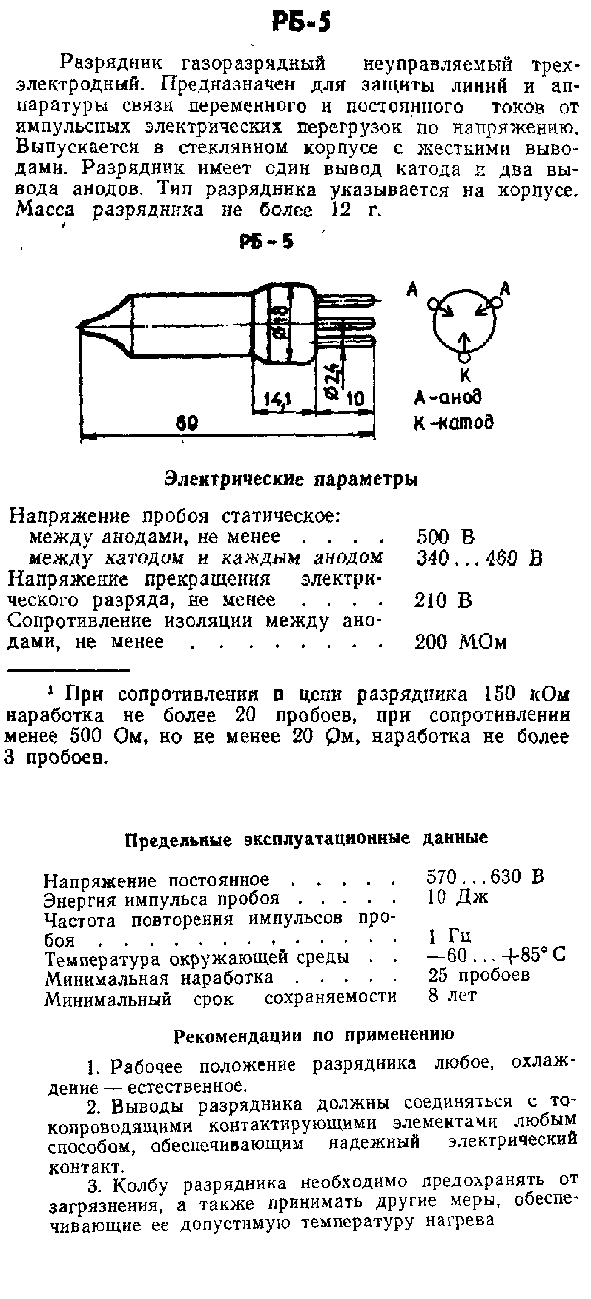

    И разряднечег РБ-5(для защиты проводных в (частности телефонных линий)связи)
    [​IMG]

    собиральщик, 5 мар 2011
    #865
  6. Entladung

    Entladung Активный пользователь

    Вложения:

    • 1.gif
      Размер файла:
      27,3 КБ
      Просмотров:
      839
    Entladung, 6 мар 2011
    #866
    собиральщик нравится это.
  7. собиральщик

    собиральщик Пользователь

    Спасибо за инфу!

    собиральщик, 6 мар 2011
    #867
  8. suslox

    suslox Пушистикс Staff Member

    спасибо за данные! у меня тоже валялся такой разрядник и я не знал,что это такое и зачем надо

    suslox, 6 мар 2011
    #868
  9. suslox

    suslox Пушистикс Staff Member

    продолжаю рассказывать про ГРИ шкалы.
    видимо одна из последних разработок в СССР в этой области была ИН-36 - двухстрочная дискретная ГРИ шкала по 210 сегментов в строке.
    применялась например в щитовых шкальных измерительных приборах.
    что интересно, для управления такими шкалами были разработаны специализированные БИС: УТП-К30 и УТП-К31. Первая представляет собой специализированное АЦП с последовательным выходом, а вторая - непосредственно контроллер шкалы.

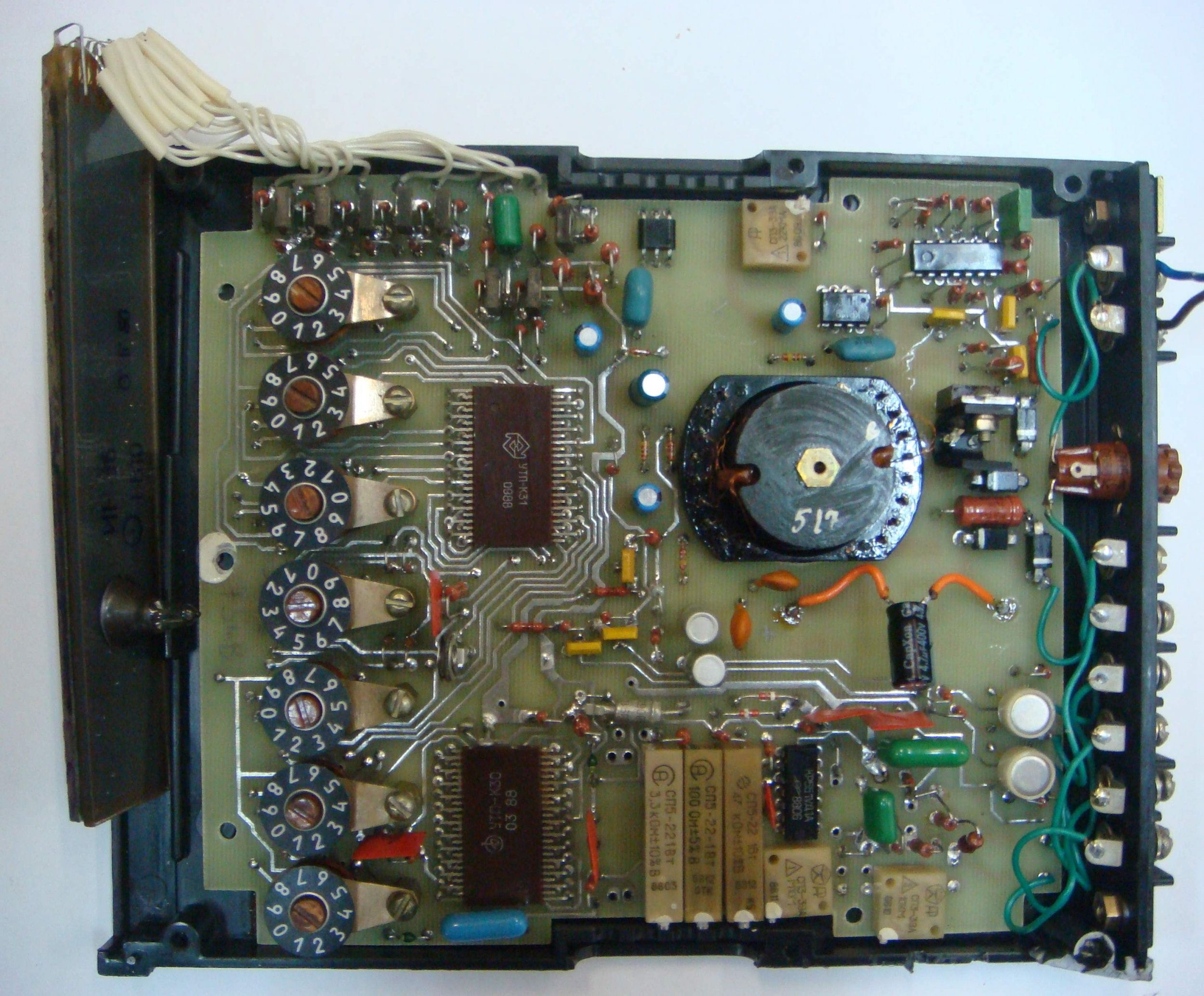

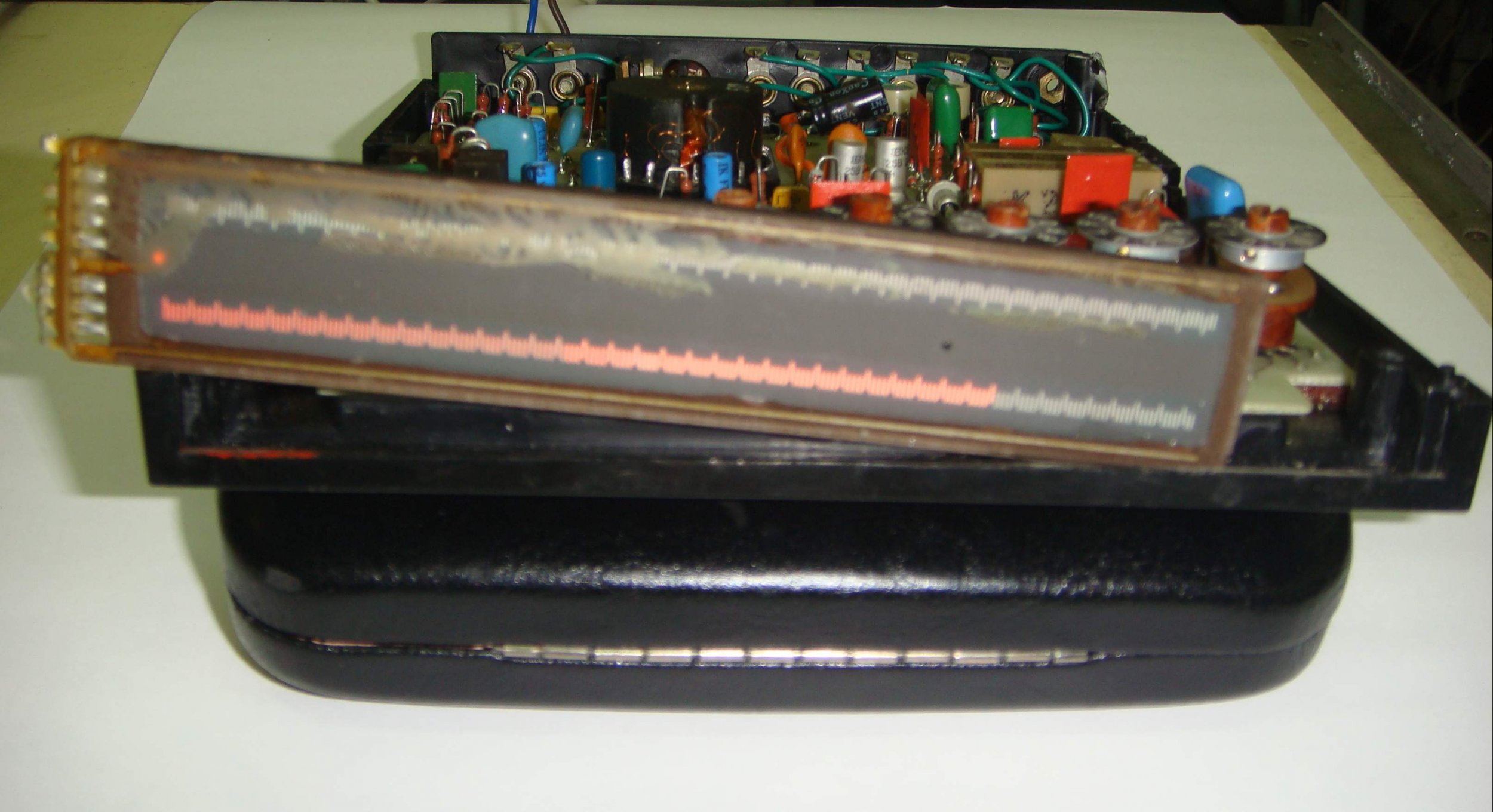

    на фотографиях можно увидеть: вскрытый шкальный щитовой прибор со шкалой ИН-36 и данными БИС, а также шкалу во включенном состоянии (сорри за качество).
    прибор с ин36.JPG

    ин36 вкл.JPG

    suslox, 6 мар 2011
    #869
  10. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Ребят, я вернулся в тему я перезарегистрировался, я коечто тоже раздабыл


    Вложения:

    • y_3dc972a0.jpg
      Размер файла:
      127,1 КБ
      Просмотров:
      815
    • y_9fce71d5.jpg
      Размер файла:
      127,3 КБ
      Просмотров:
      834
    • y_24ba1d74.jpg
      Размер файла:
      131 КБ
      Просмотров:
      771
    • y_0249095f.jpg
      Размер файла:
      141,1 КБ
      Просмотров:
      767
    OMEGATRON, 6 мар 2011
    #870
  11. Entladung

    Entladung Активный пользователь

    Сейчас закончил восстановление иллюстраций на сс. 49-51. Нашёл этикетку на ТГР1-2.5/2. Разместил.

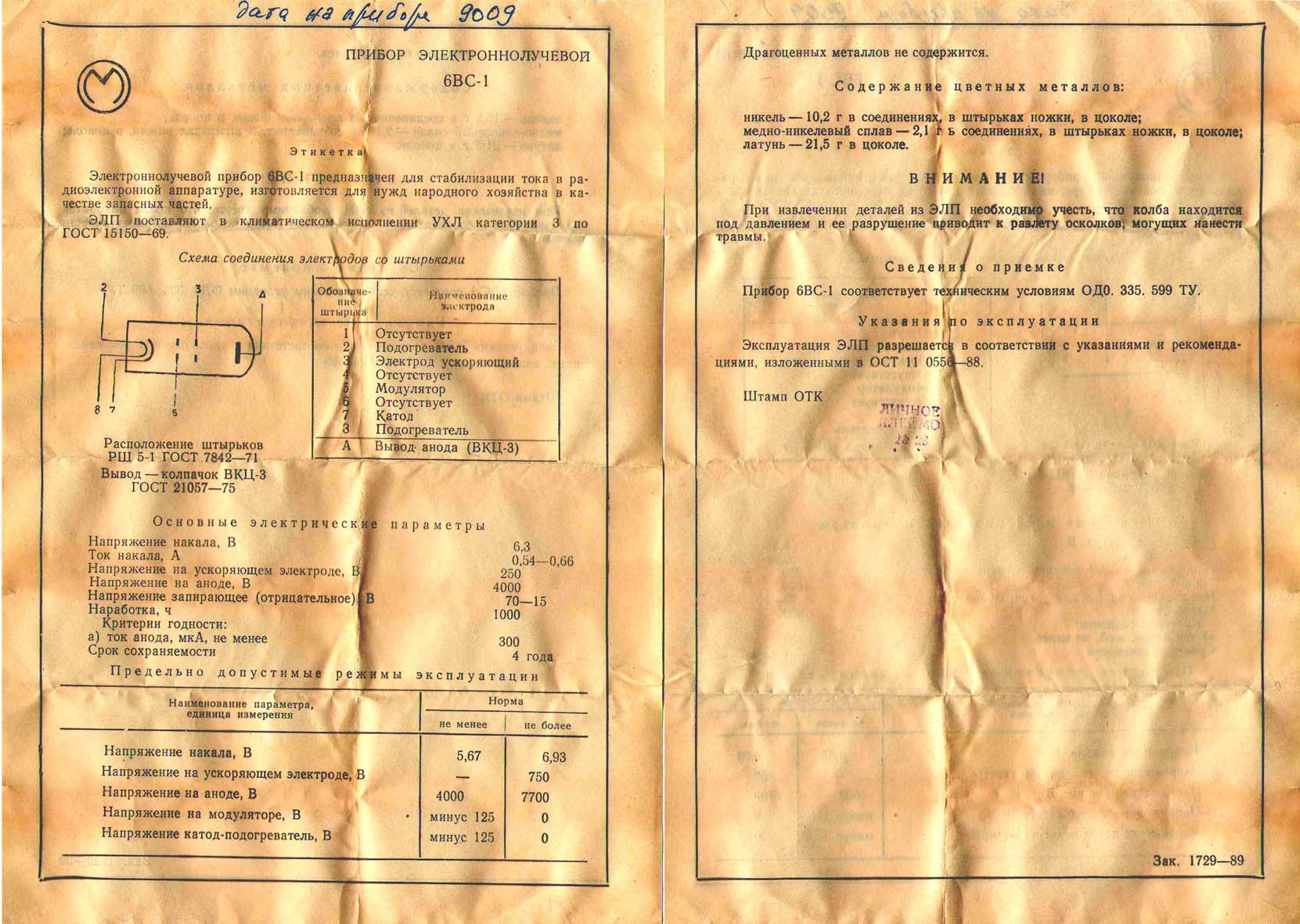

    Этикетка на 6ВС-1. Веяние времени: вместо штампа ОТК - Личное клеймо

    Это хорошо! Нашего полку прибыло.


    Вложения:

    • 6BC-1.jpg
      Размер файла:
      259,7 КБ
      Просмотров:
      750
    Entladung, 6 мар 2011
    #871
  12. OMEGATRON

    OMEGATRON Наполеон-истеричка

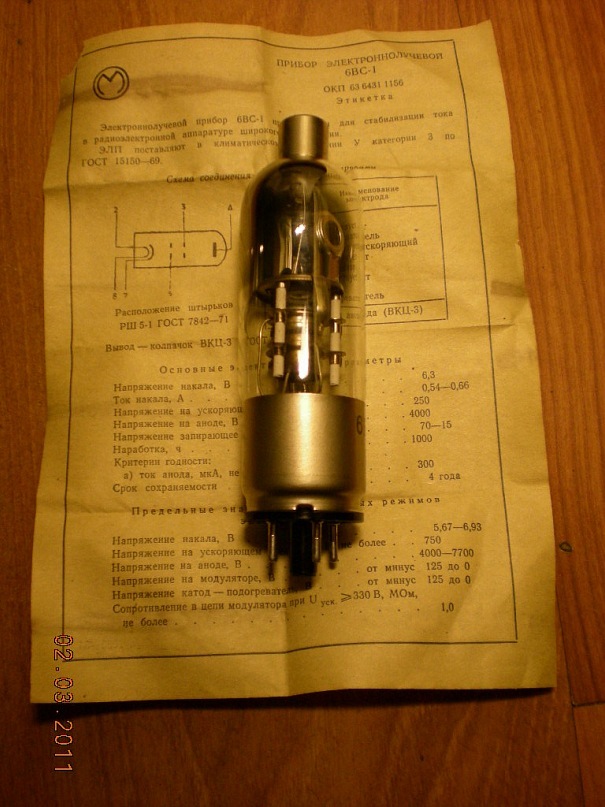

    А вы можете свою лампу показать?? ПРОСТО ИХ БЫЛО ДВА ТИПА 6ВС-1

    OMEGATRON, 6 мар 2011
    #872
  13. Entladung

    Entladung Активный пользователь

    OMEGATRON! Что за приборы на этих снимках?

    Entladung, 6 мар 2011
    #873
  14. OMEGATRON

    OMEGATRON Наполеон-истеричка

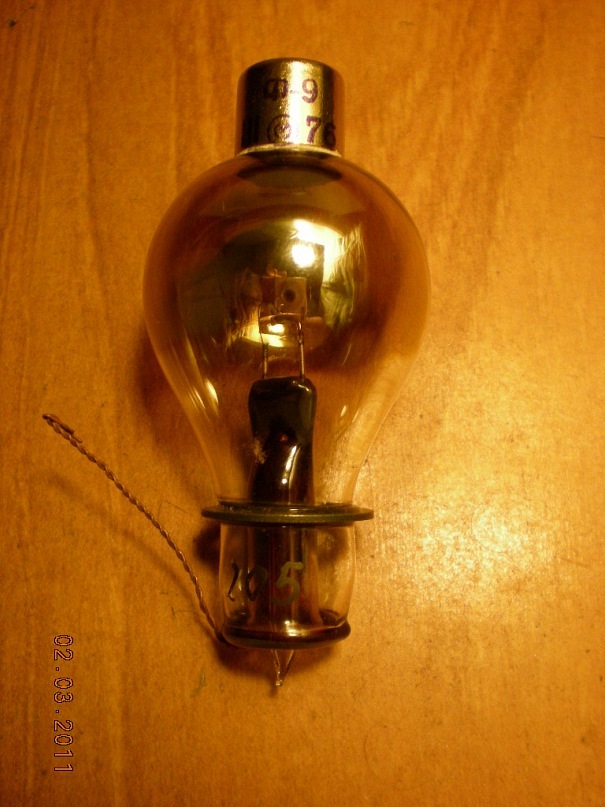

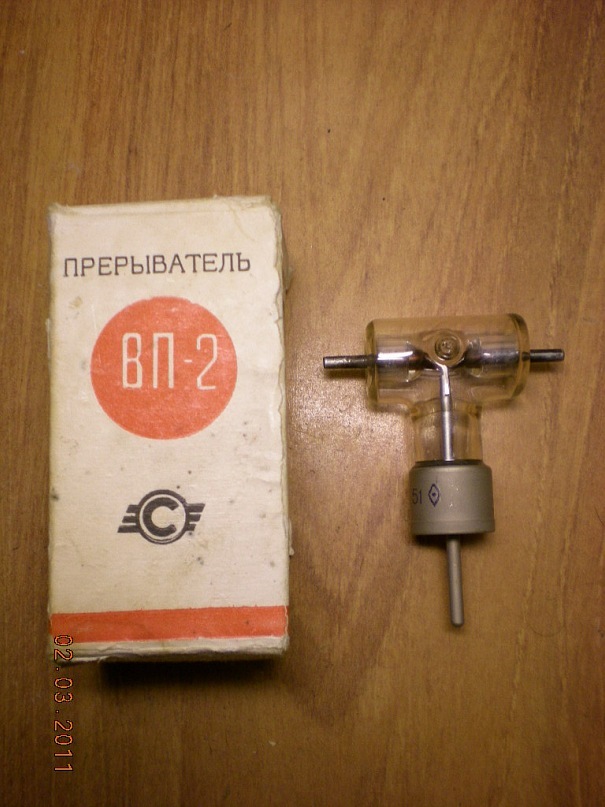

    Это масс-спектрометры

    OMEGATRON, 6 мар 2011
    #874
  15. suslox

    suslox Пушистикс Staff Member

    расскажите,что на первой фотографии

    suslox, 6 мар 2011
    #875
  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

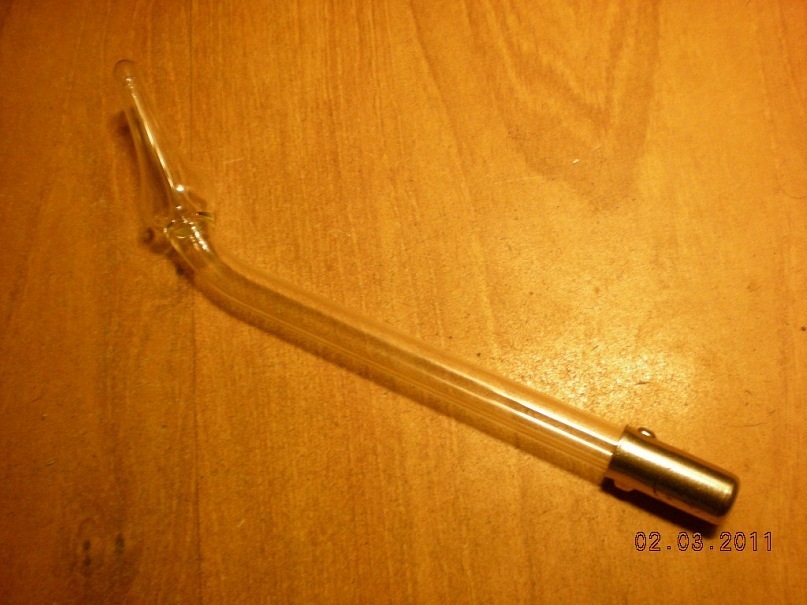

    SUSLOX, это я Сергей коллекционер, но мне пришлось зарегистрироваться заново потому что я забыл пароль. А на первой фотке безэлектродный разрядник

    OMEGATRON, 6 мар 2011
    #876
  17. suslox

    suslox Пушистикс Staff Member

    а тип у него указан? странный он какойто)не понятно, куда вставлялся

    suslox, 6 мар 2011
    #877
  18. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Я сам незнаю его типа и назначения но знаю что это электровакуумный прибор

    OMEGATRON, 6 мар 2011
    #878
  19. Entladung

    Entladung Активный пользователь

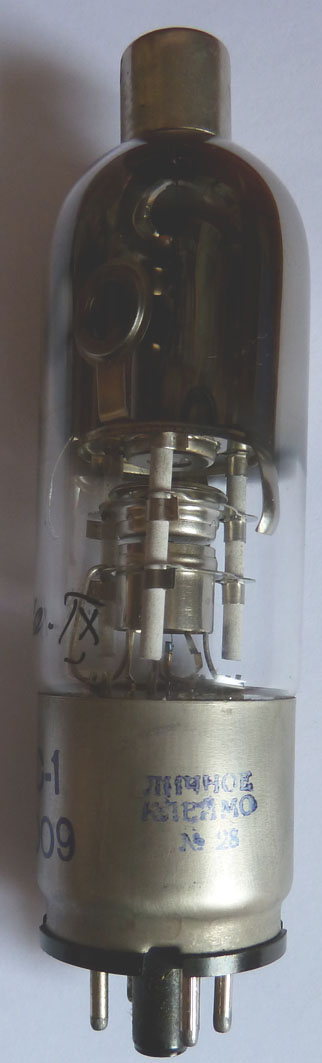

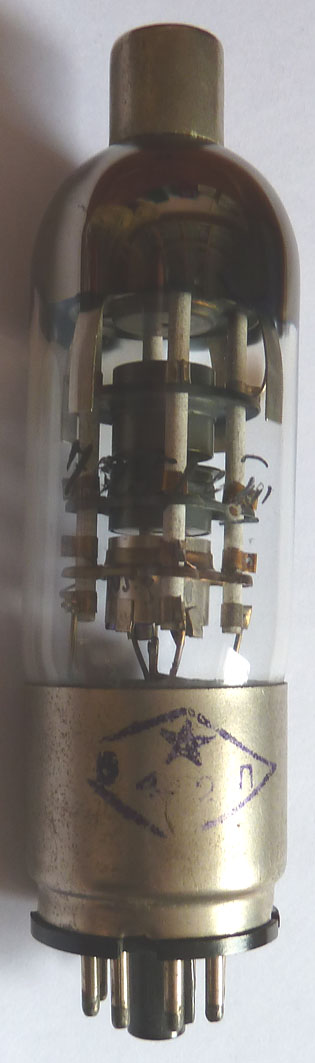

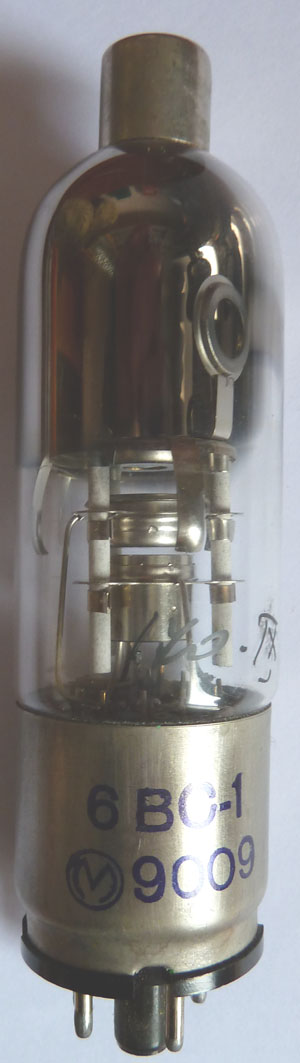

    6ВС-1
    Различие не только в арматуре. Но и в приёмке. Личное клеймо...


    Вложения:

    • P1030076.JPG
      Размер файла:
      57,5 КБ
      Просмотров:
      689
    • P1030075.JPG
      Размер файла:
      59,9 КБ
      Просмотров:
      778
    • P1030077.JPG
      Размер файла:
      64,2 КБ
      Просмотров:
      751
    • P1030074.JPG
      Размер файла:
      59,9 КБ
      Просмотров:
      779
    Entladung, 6 мар 2011
    #879
  20. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Да у меня тоже два типа 6ВС-1 есть, кстати который с длинной пушкой на всю колбу это старого образца лампа а который с пушкой на половину колбы это более современный

    OMEGATRON, 6 мар 2011
    #880
