Интересные и необычные ЭВП

Труба интересная, текст хоть и импортный, но качественный, а где дисплей? Как назывался и где такой применялся?



Подробности в отдельной теме. Тема дополняется и обновляется. http://lasers.org.ru/forum/threads/Ламповый-дисплей-для-компьютера.7786/#post-133862



Лампы периода 30-40 годов

Первая(1942год) и вторая лампа(1944) на фото это лампы 3B24W производства США из локатора ВМС США https://www.radiomuseum.org/tubes/tube_3b24w.html

Третья лампа ACH1 https://www.radiomuseum.org/tubes/tube_ach1.html

Четвертая лампа AK2 https://www.radiomuseum.org/tubes/tube_ak2.html

Пятая лампа 6A7B из военной аппаратуры связи США периода ВОВ https://www.radiomuseum.org/tubes/tube_6ab7.html

Шестая лампа NF2 https://www.radiomuseum.org/tubes/tube_nf2.html

Седьмая лампа U35 это древний диод 1935 года фирмы Marconi https://www.radiomuseum.org/tubes/tube_u35.html



Ртутный газотрон

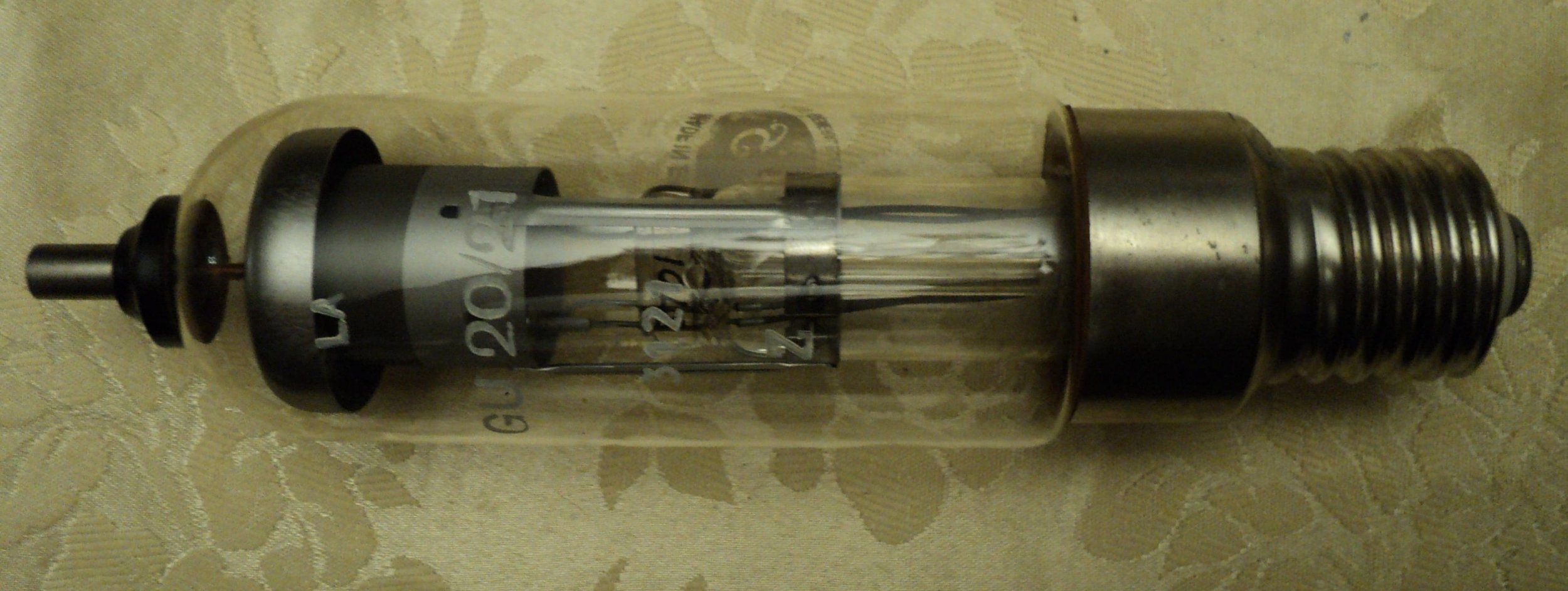

Кто знает,что за лампа GU20/21 ? Вроде похожа на газотрон/



Кенотрон Philco 81

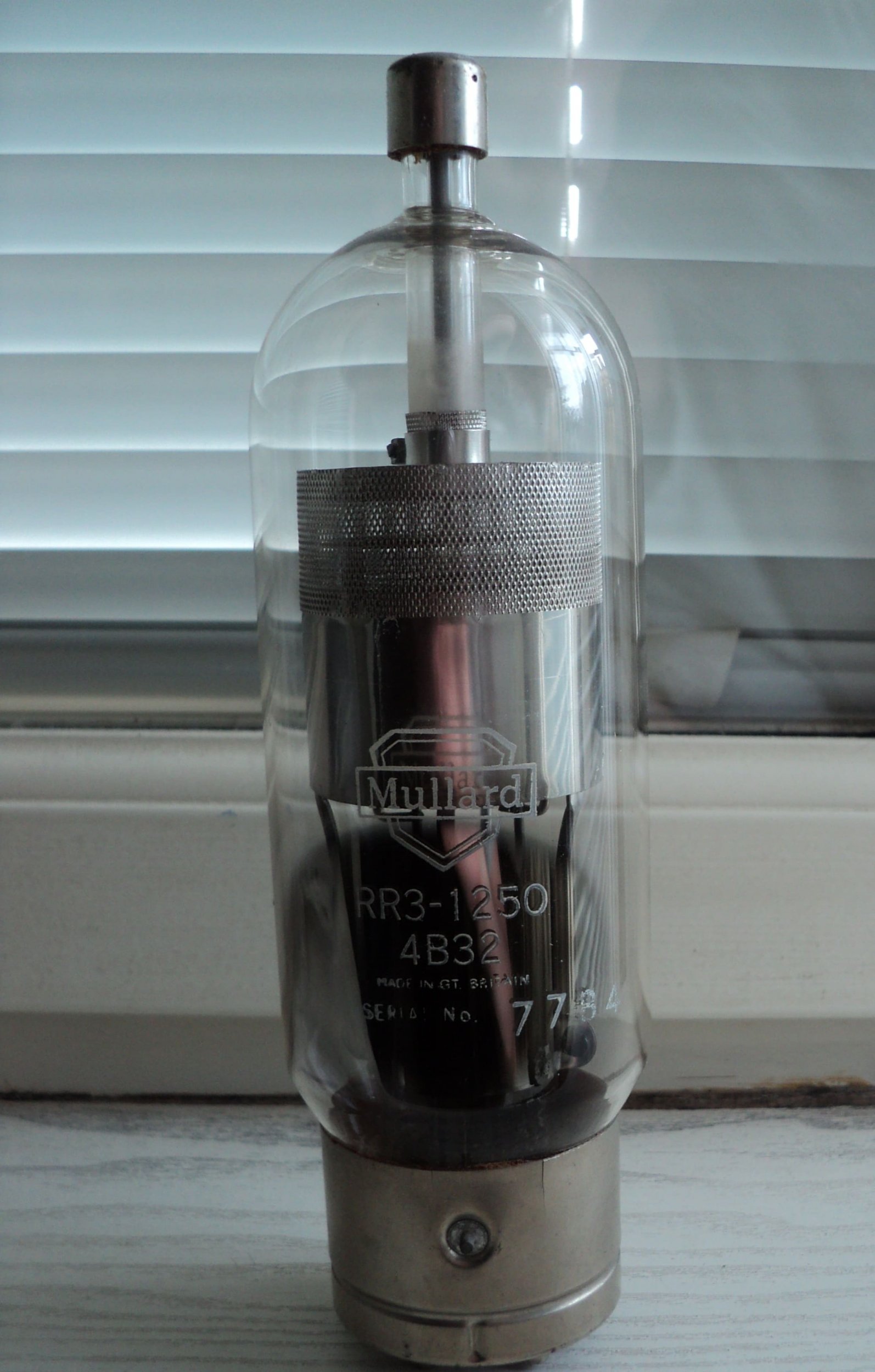

mullard rr3-250 3b28

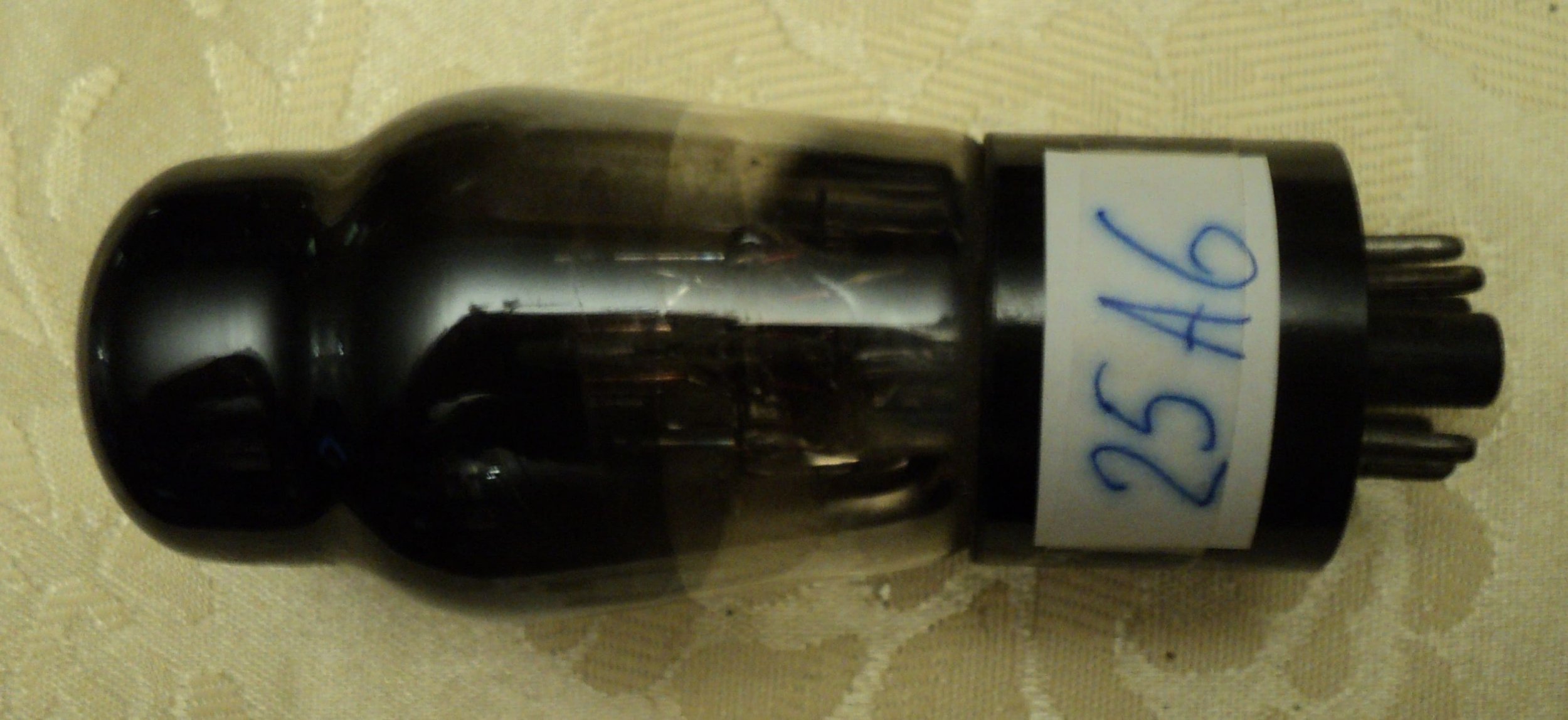

https://www.radiomuseum.org/tubes/tube_25a6g.html

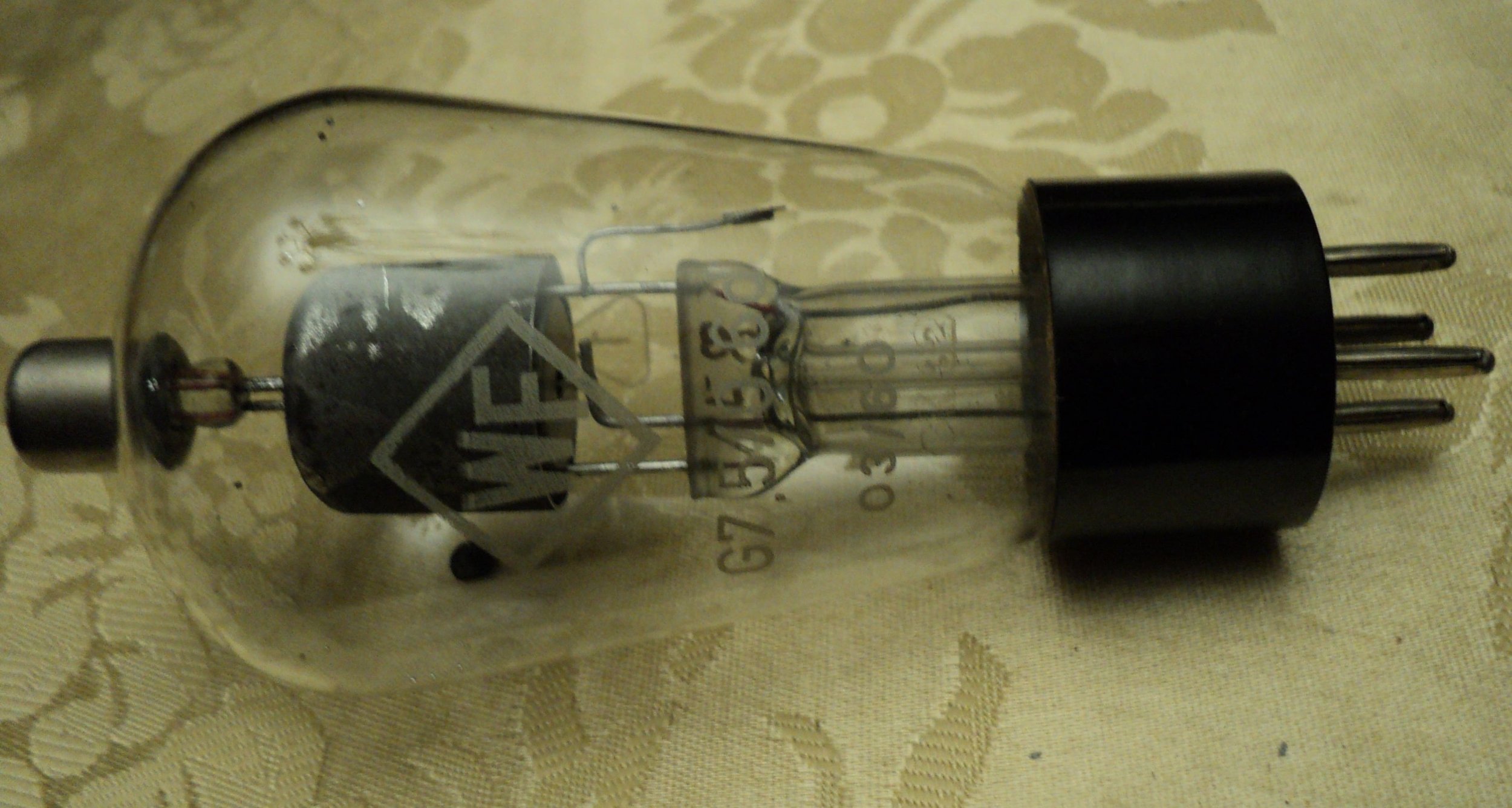

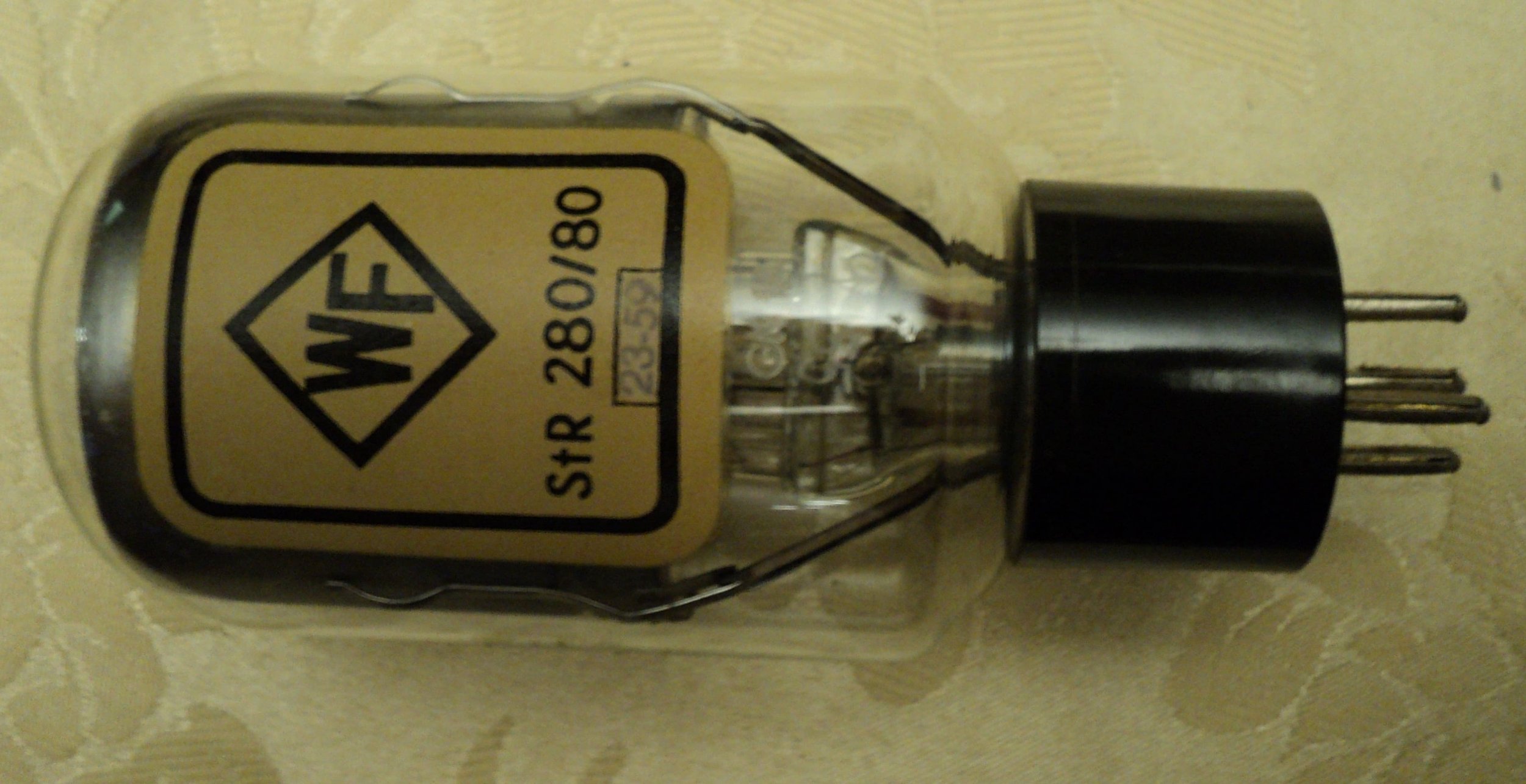

Просьба опознать лампу, надписи полустерты :
- похожа на кенотрон, но возможно и триод. Внутри, кажется просматривается сетка



нужна еще такая информационная помощь.
справочники или книги или статьи по люминофорам. параметры, история, обоснование выбора под задачу.
маркировка ЭЛТ В, И, У, М, А, Л....
источники могут быть наши или импортные



Вот краткая сводка по отечественным и вражьим люминофорам моего авторства. Толковой книги нашей нет. Есть вражеская книга мегаобъема, "Phosphor Handbook", авторы William M. Yen, Shigeo Shionoya, Hajime Yamamoto, издание 2007 года CRC Press



большое спасибо за отличные материалы.
книга также есть в свободном доступе, PDF легко гуглится.

вот такое нашлось, время послесвечения https://frank.pocnet.net/sheets/084/d/D3-11.pdf

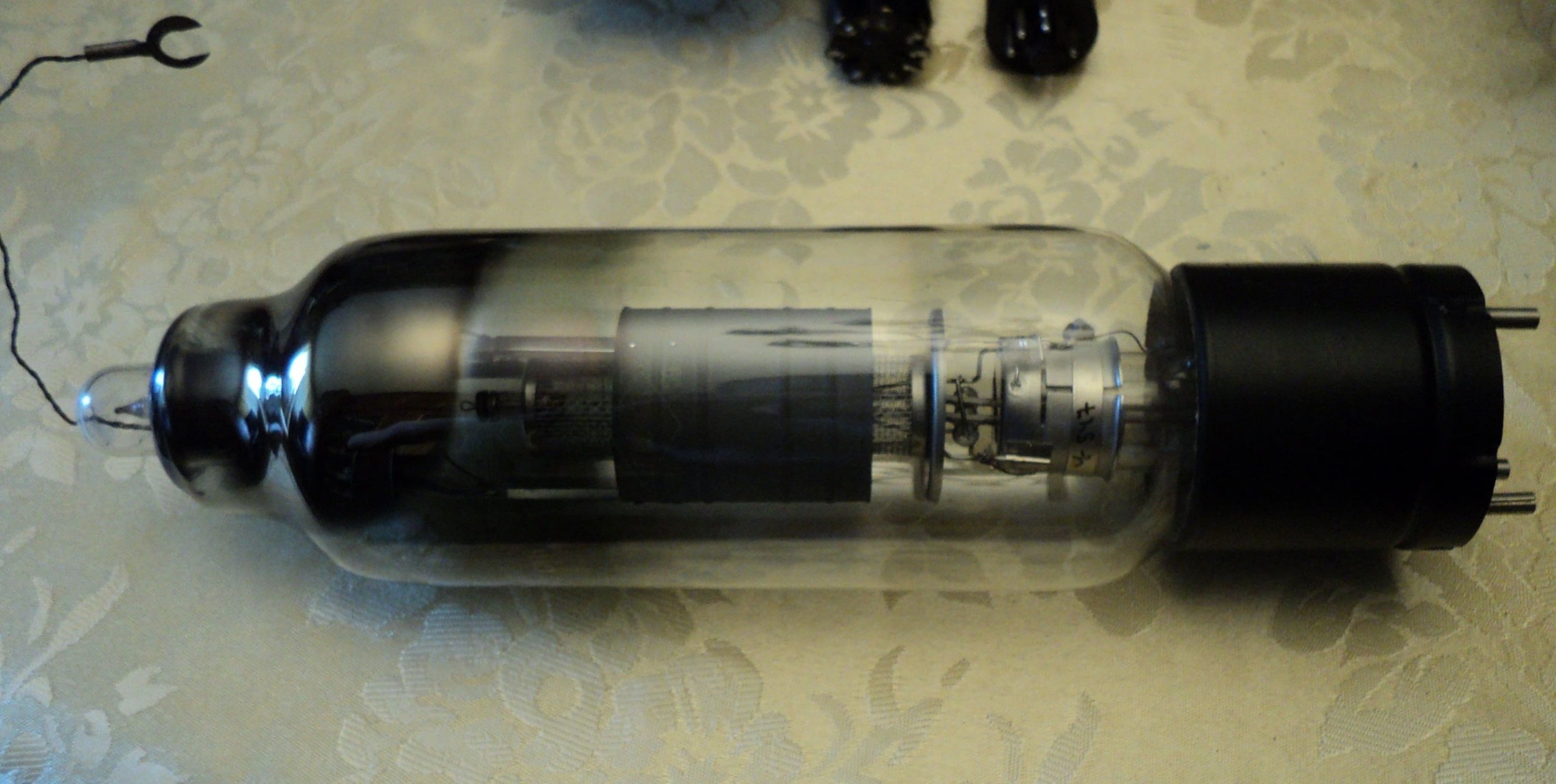

Лампа ГКЭ-150 1959 год



тиратрон

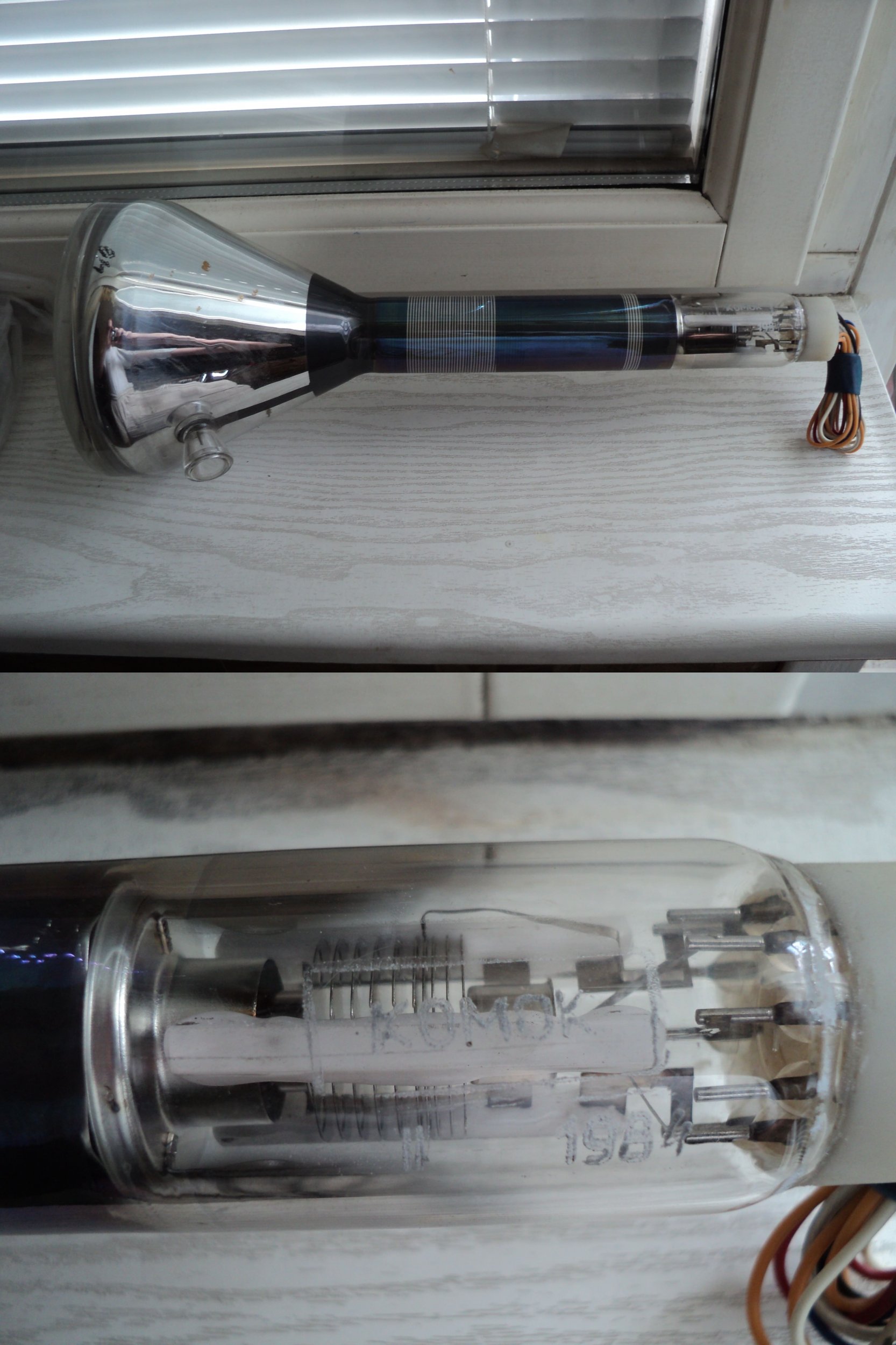

Кто знает что за трубка, кроме слова "комок" на корпусе ничего не написано.



Какая-то из разработок львовского "кинескопа" по теме просвечивающих или фоторегистрирующих ЭЛТ

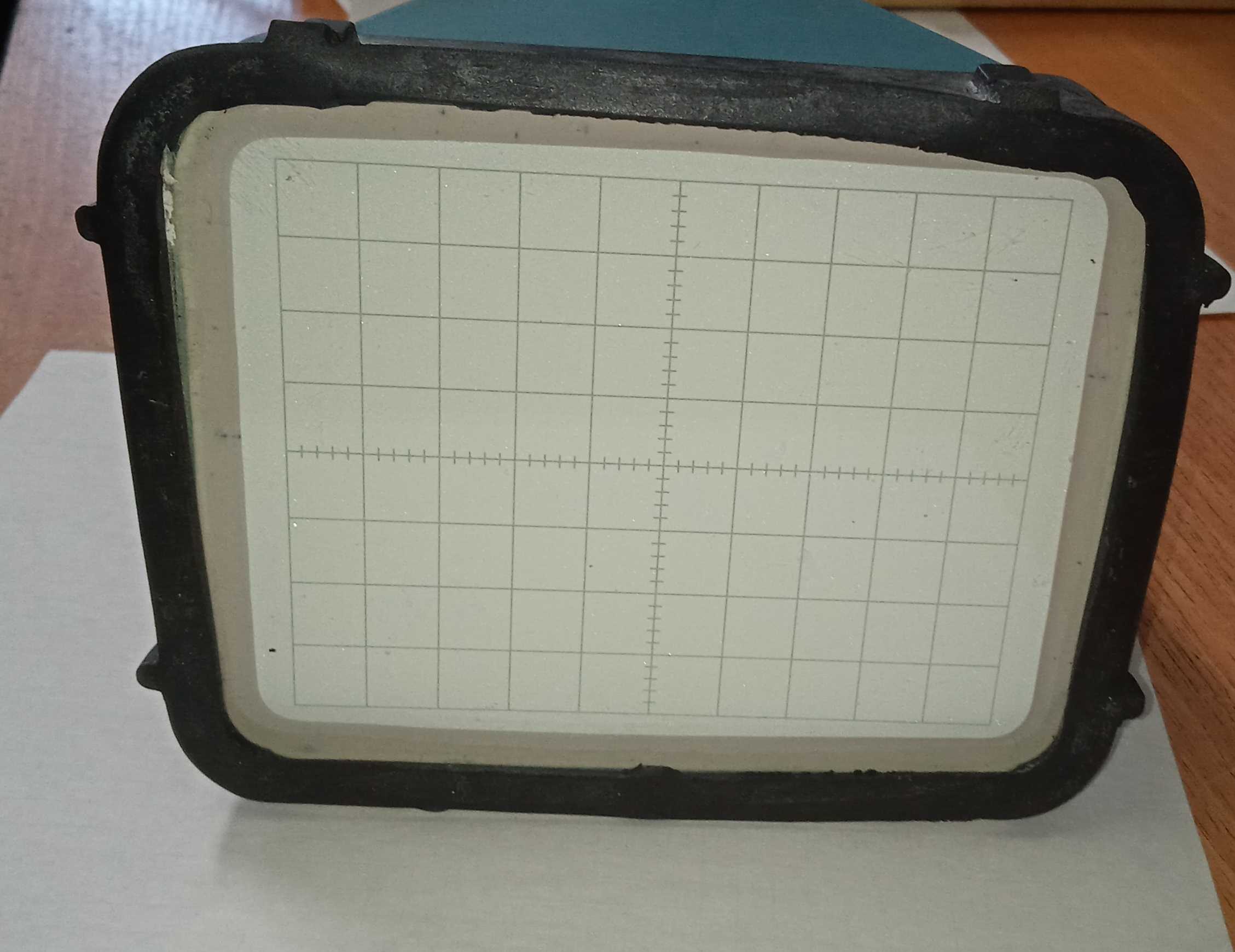

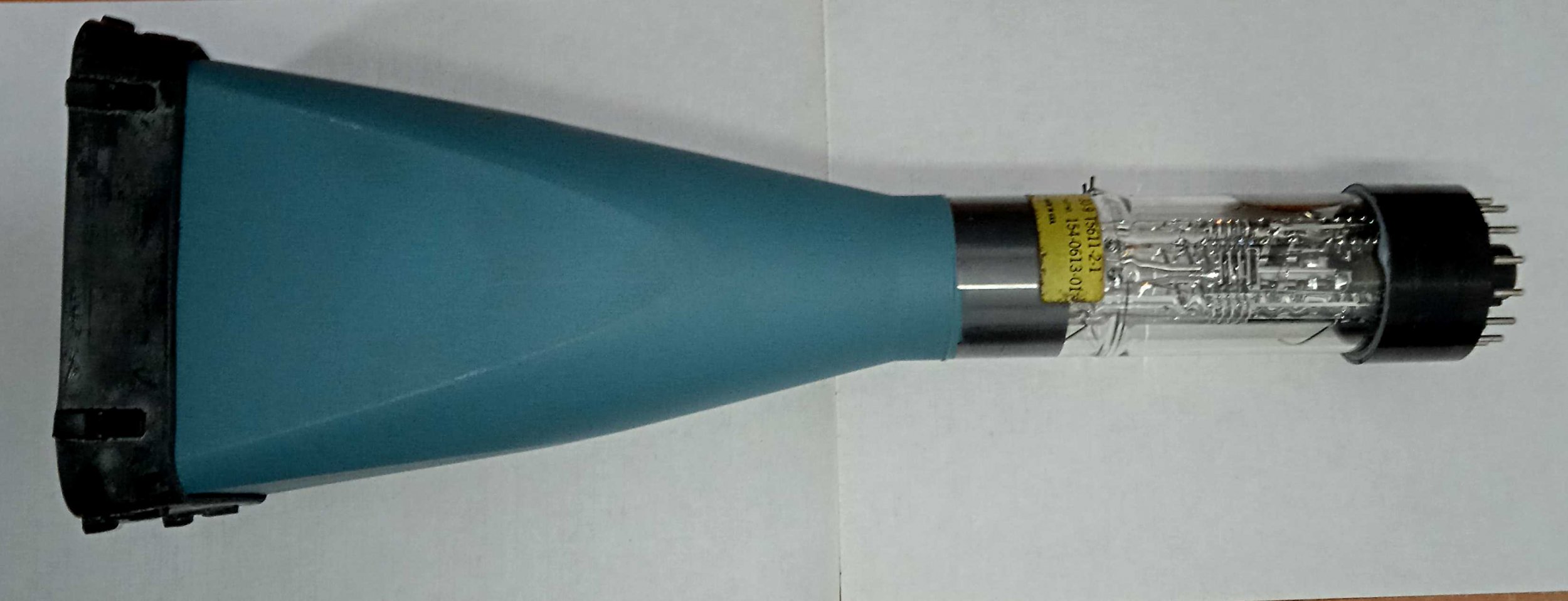

Трубка Тектроникс 154-0613-01. Использовалась в ламповом осциллографе 567 в начале 60-х годов. Особенности - частично керамический баллон и второй анод выведен на цоколь:



Не уверен уже, в документах второго анода нет вообще... Похоже, используется магнитная фокусировка.



БЫть такого не может. Не применяется таковая в ослотрубах, вернее, применяется очень редко и тут явно не тот случай. Проблема в том, что отклоняться должен уже сфокусированный пучок, плюс магнитная фокусировка требует некоей длины траектории луча, на которой она собственно производится. Здесь такого не видать.
Второй анод объединен с металлизацией внутри керамического конуса, и выведен на цоколь. Причина - невысокое напряжение второго анода.
