Интересные и необычные ЭВП

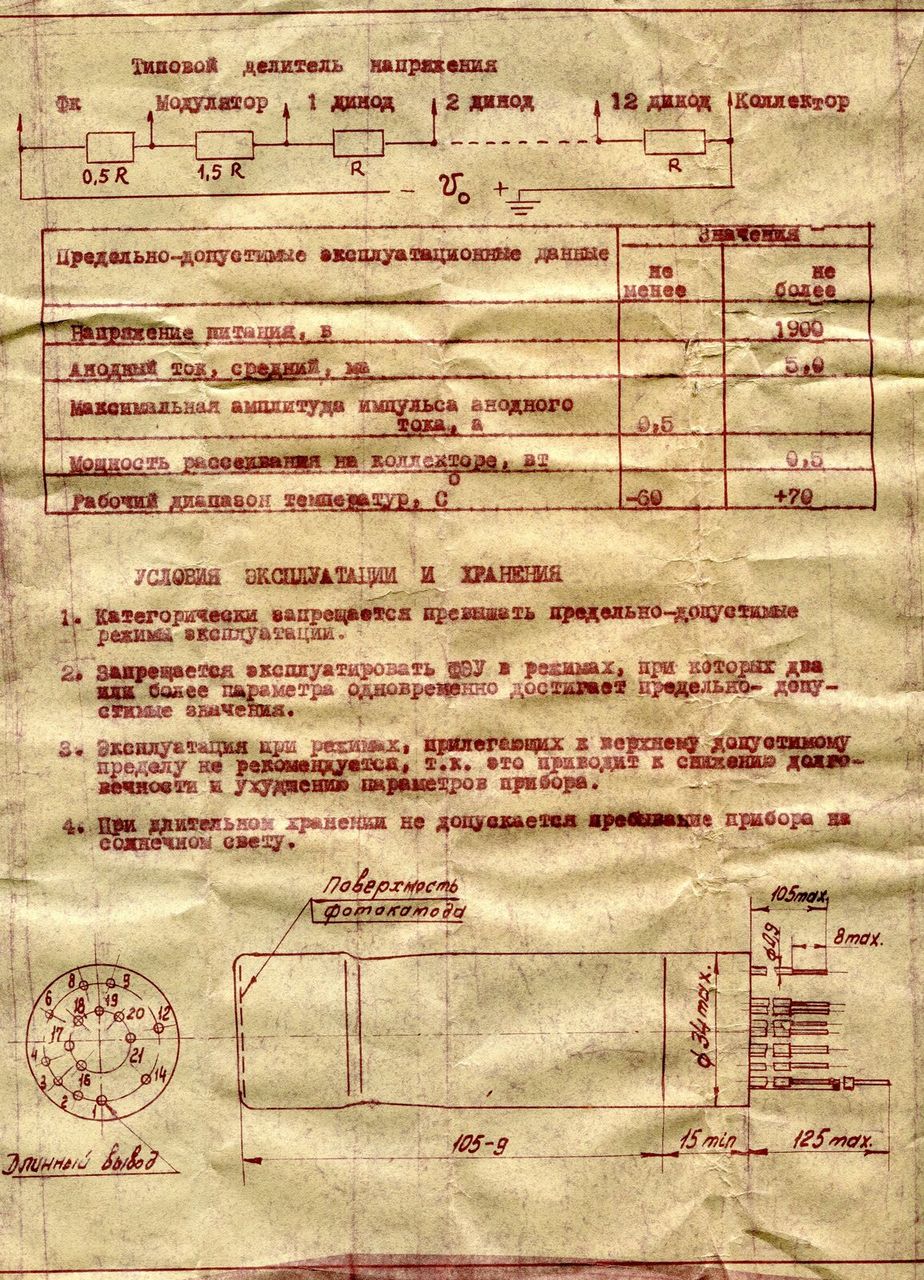

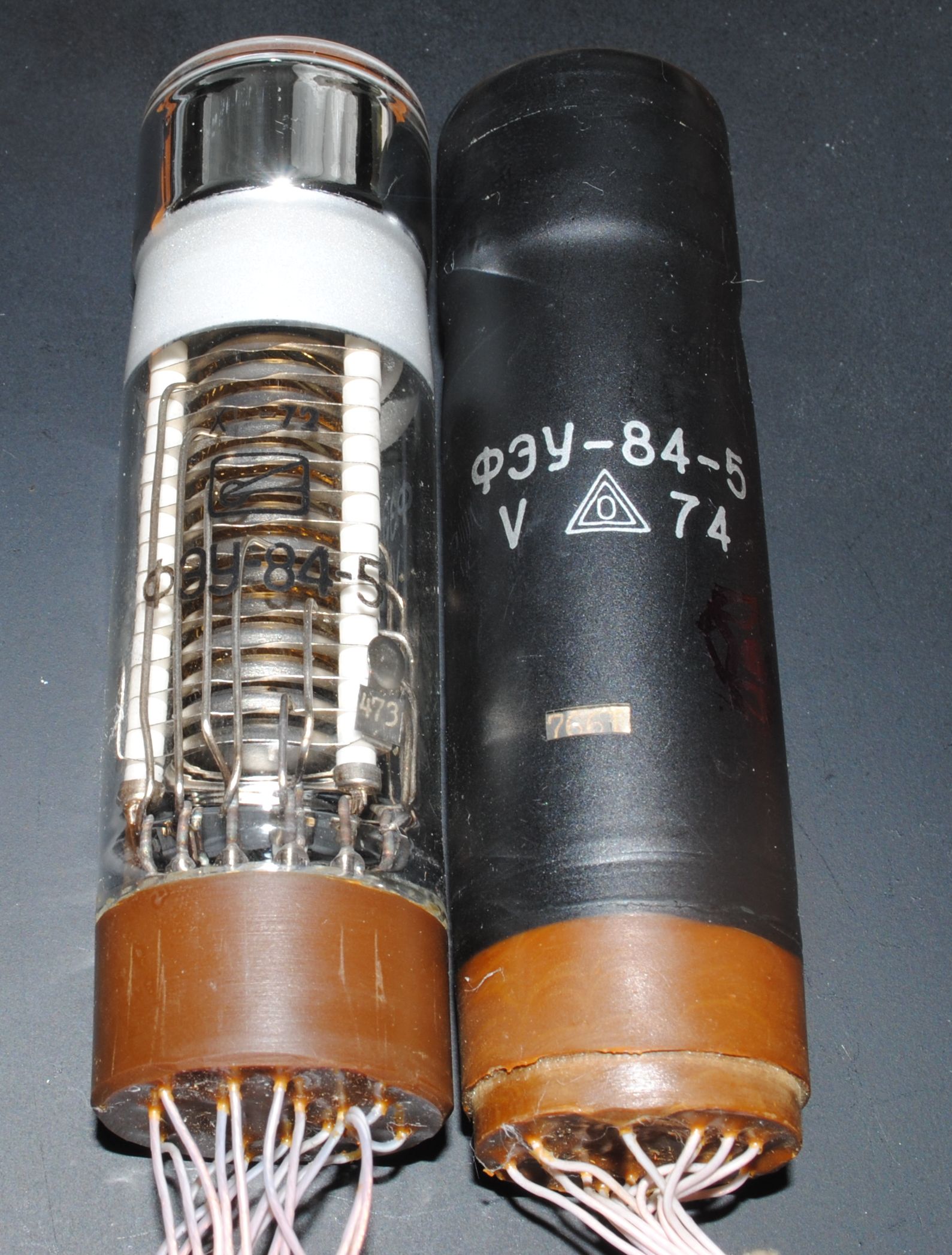

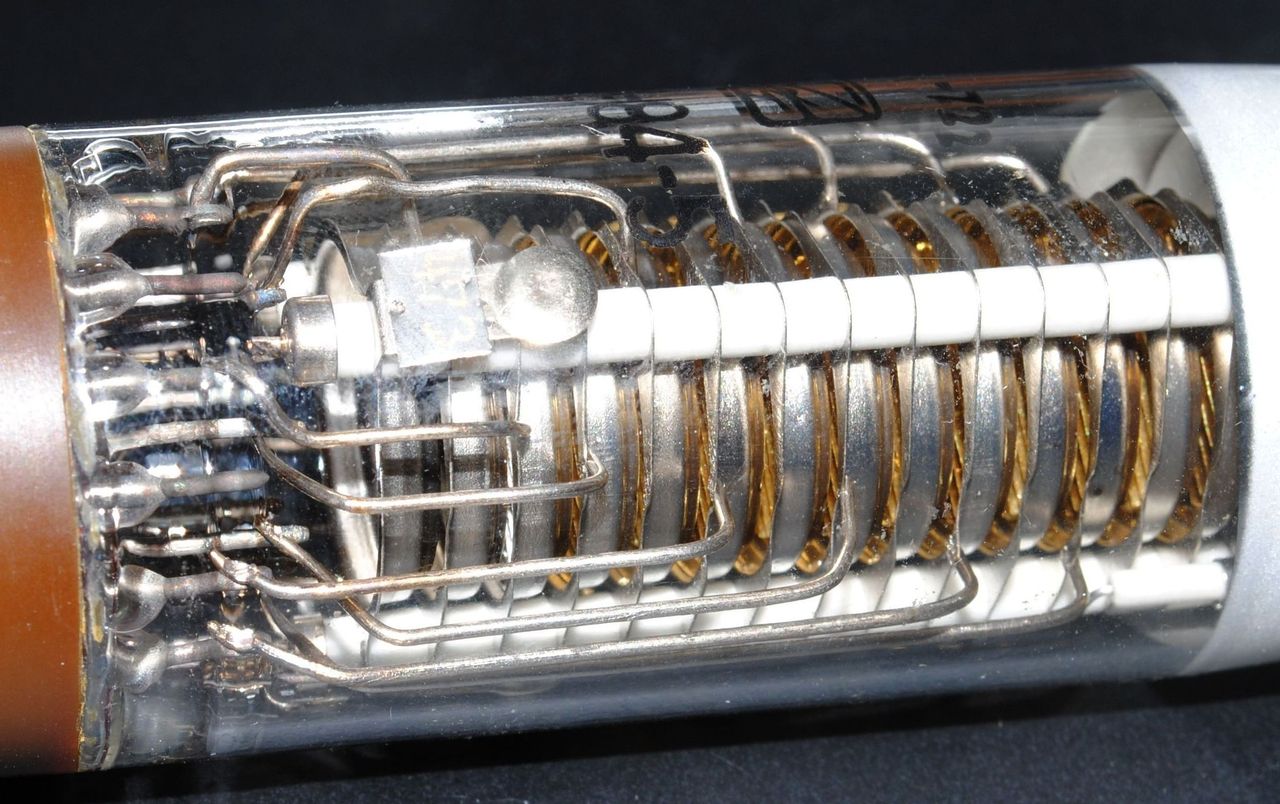

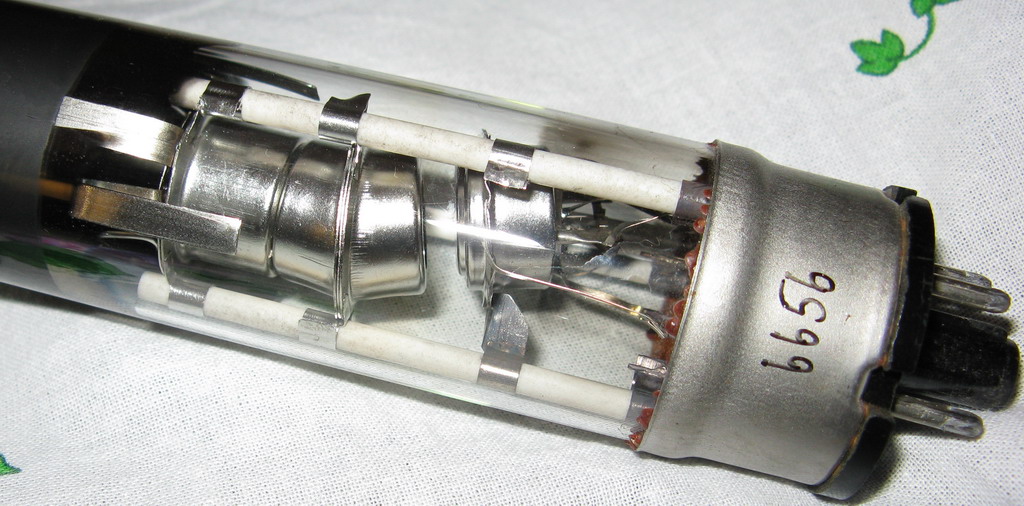

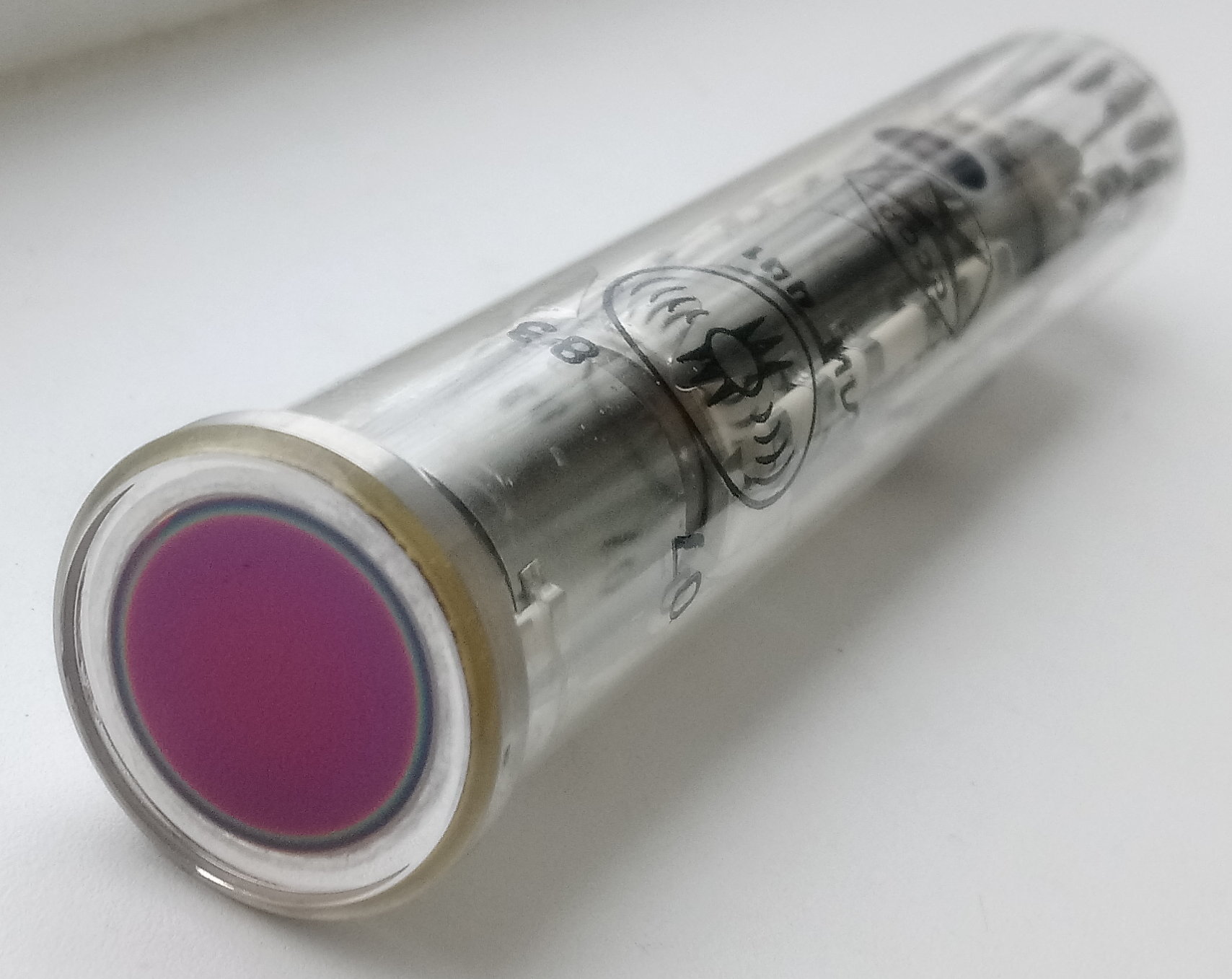

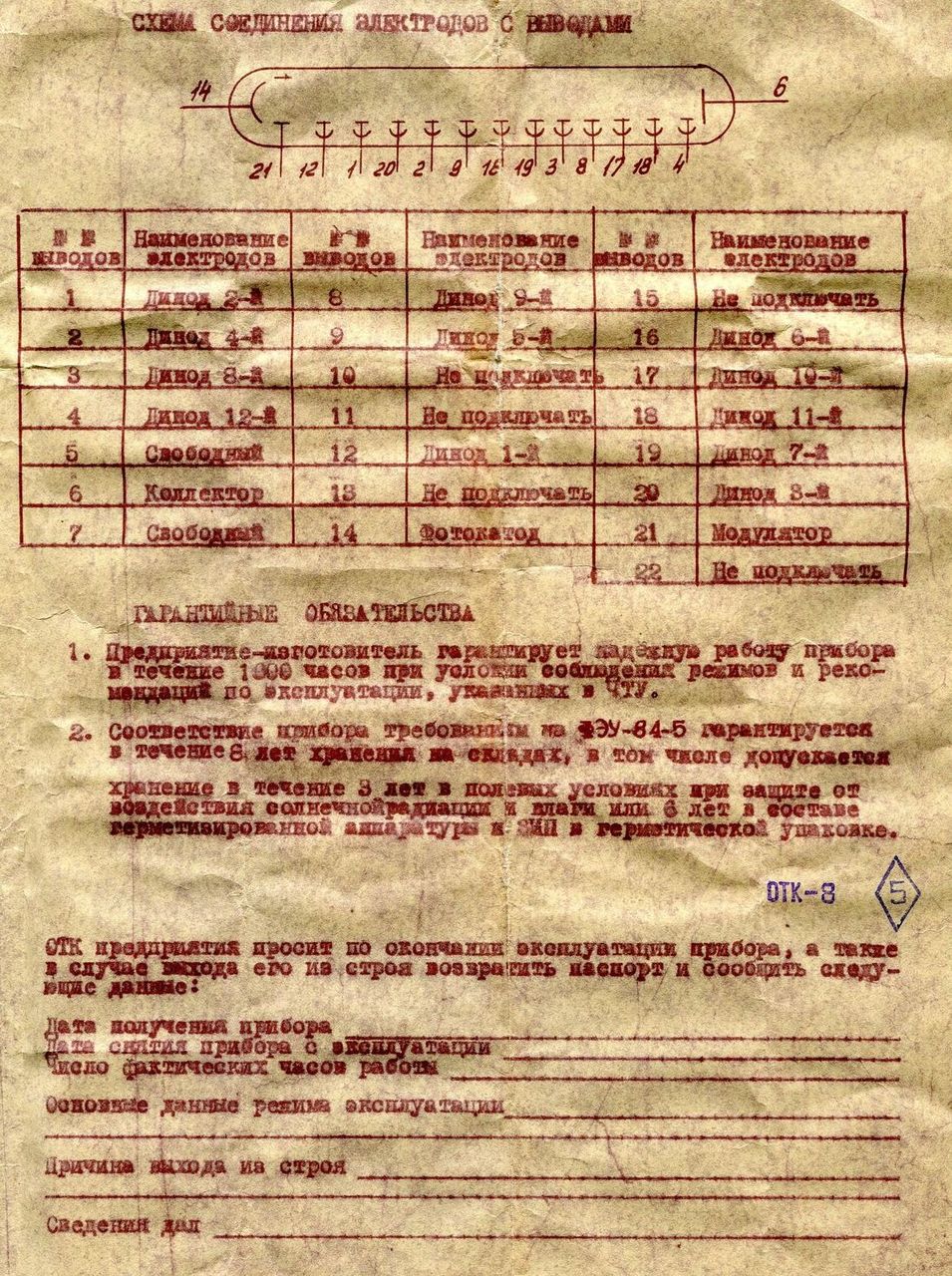

ФЭУ-84-5, в краске и без, раннего выпуска. И паспорт.



Завтра ещё что-нибудь отфоткаю и выложу, поздно уже, пора завернутся в тряпки)

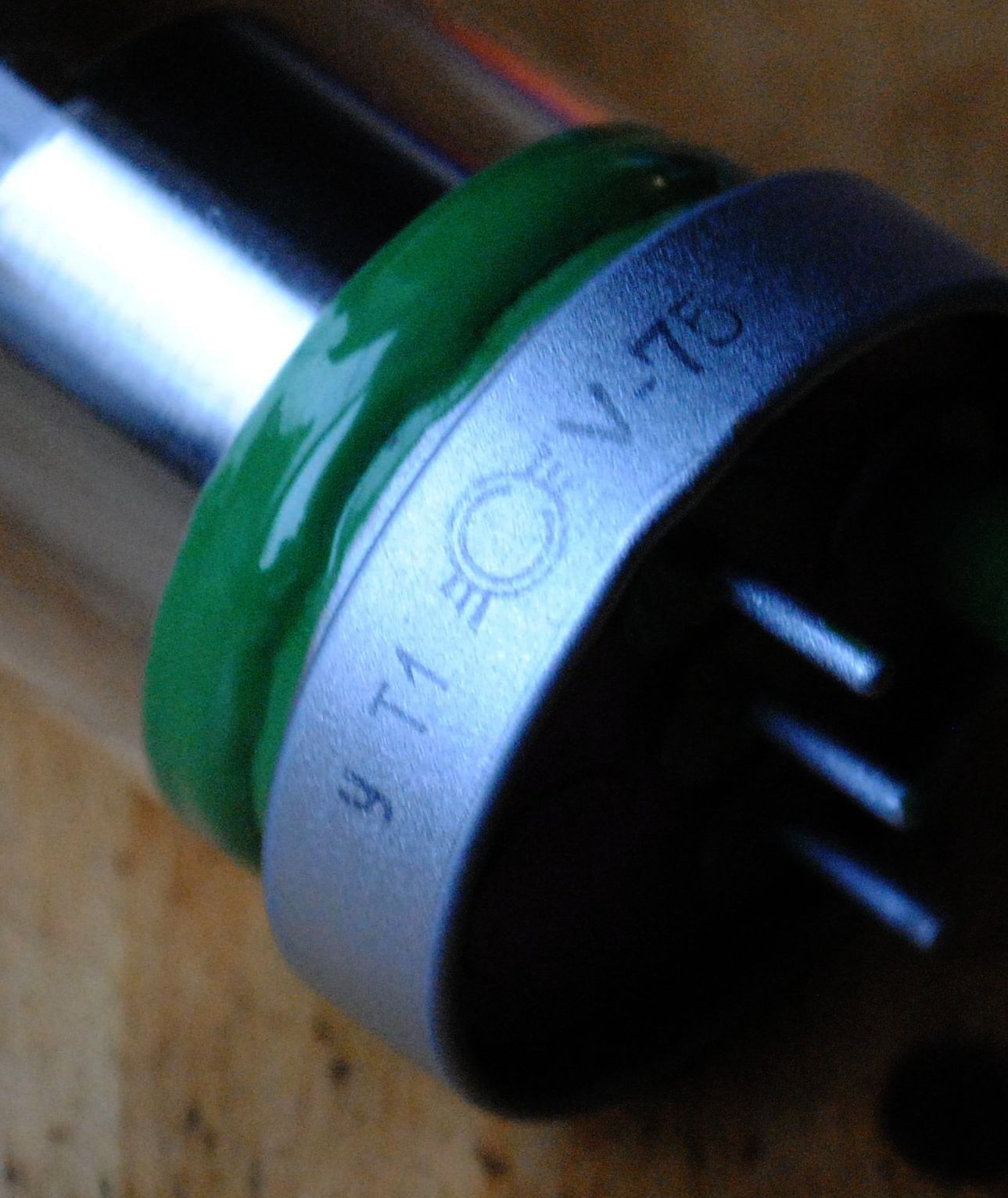

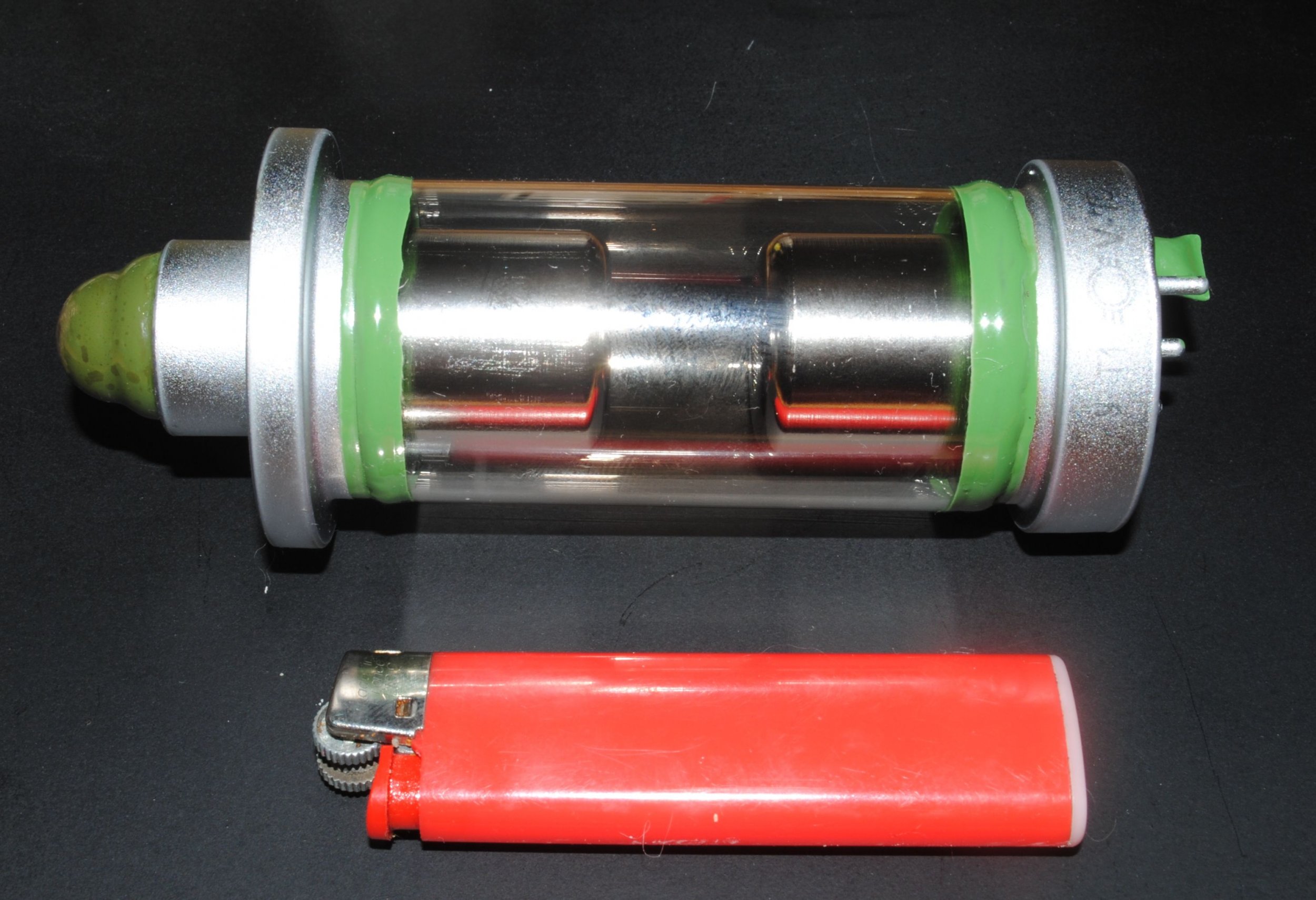

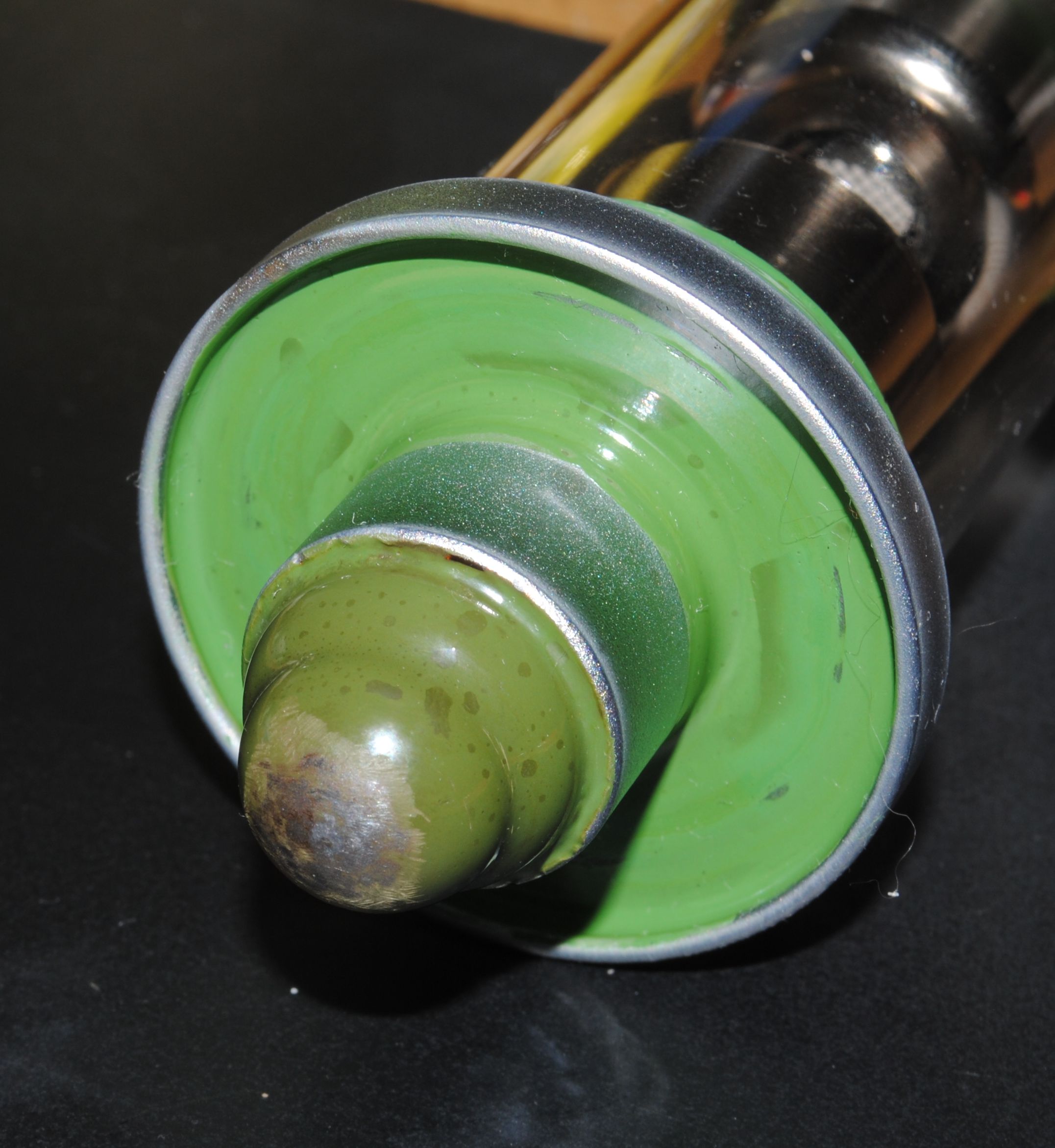

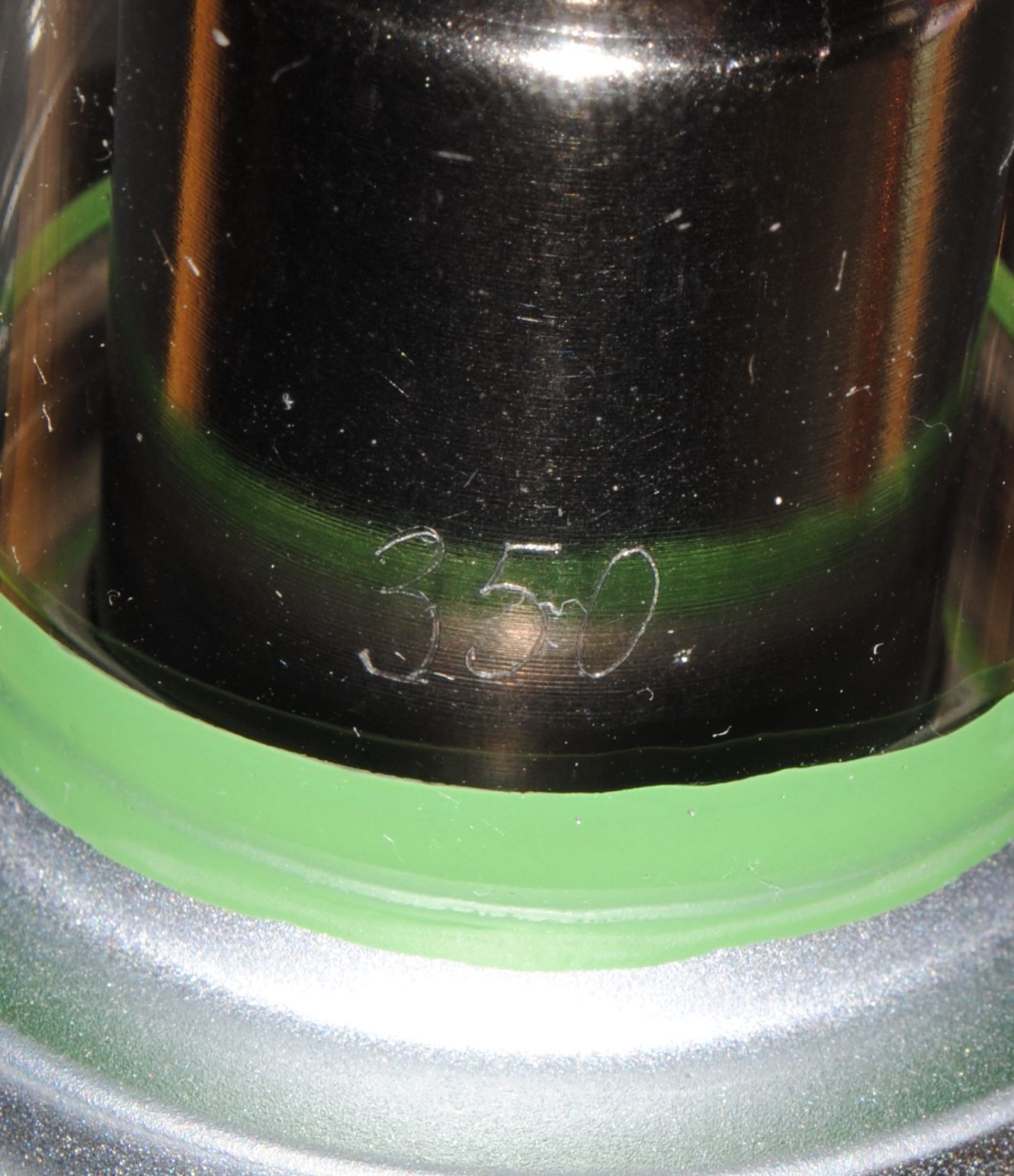

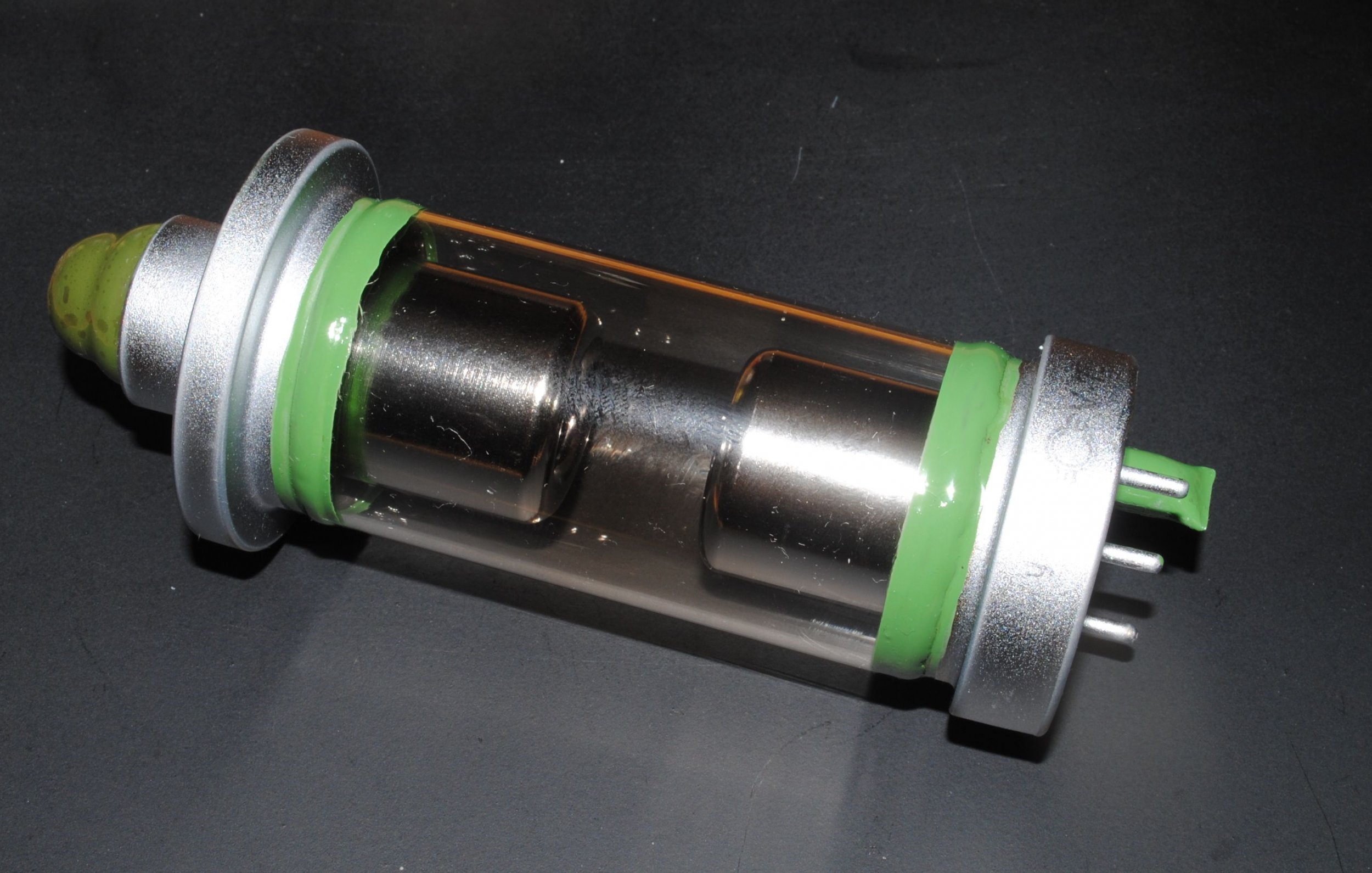

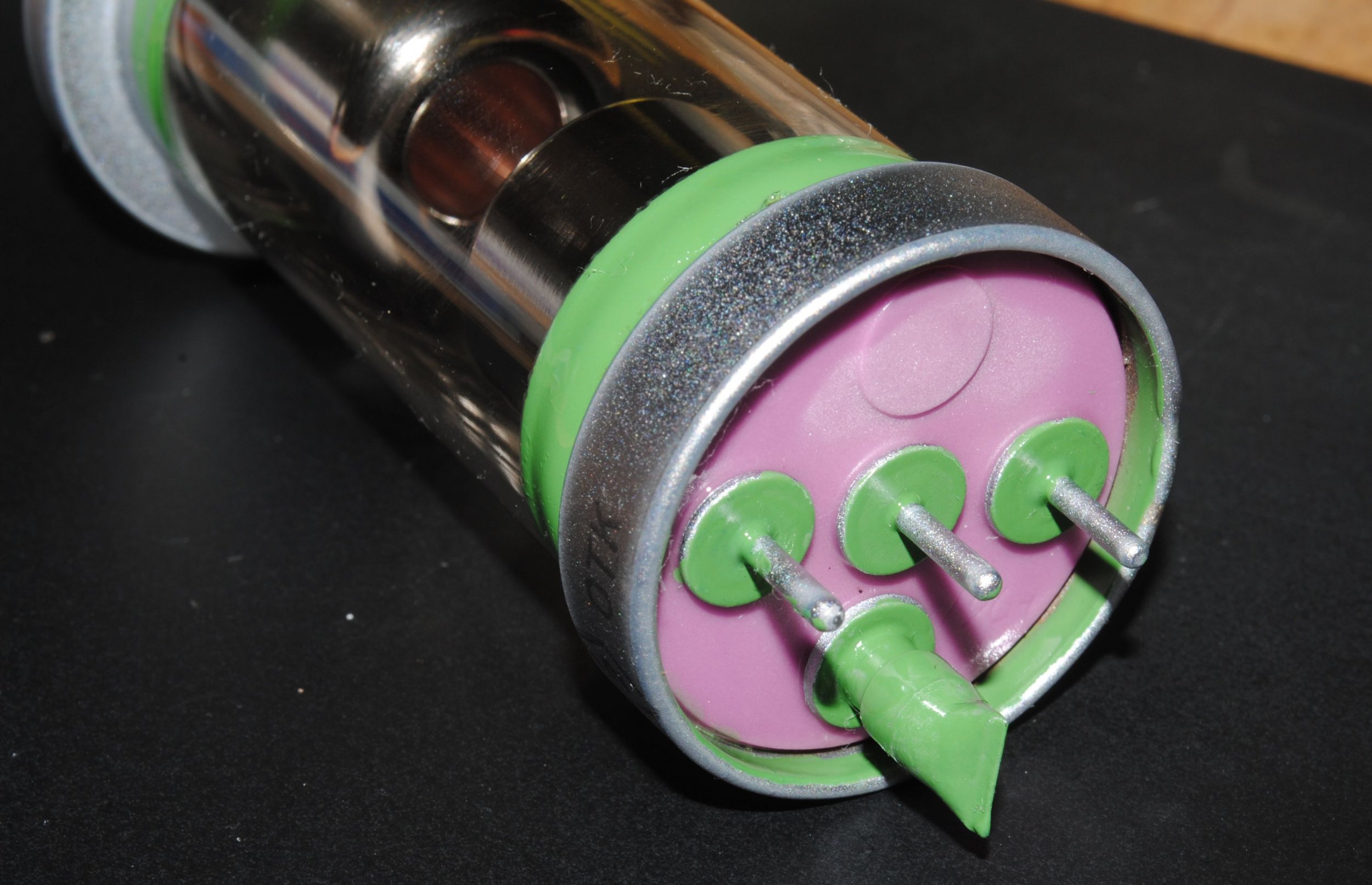

А вот ещё интересная трубка - УТ1. Причём, судя по надписи, она должна была изначально называться УИТ1, но букву И почему-то не поставили при выпуске. Использовалась она (подозреваю, как и УИТ3, которая выше) в космосе. На этих трубках были построены излучатели системы стыковки космических станций "Салют" с пилотируемыми кораблями "Союз". Называлась система "АРС-2", и использовалась она несколько лет(середина 70-х годов), пока дорабатывалась система "Игла".

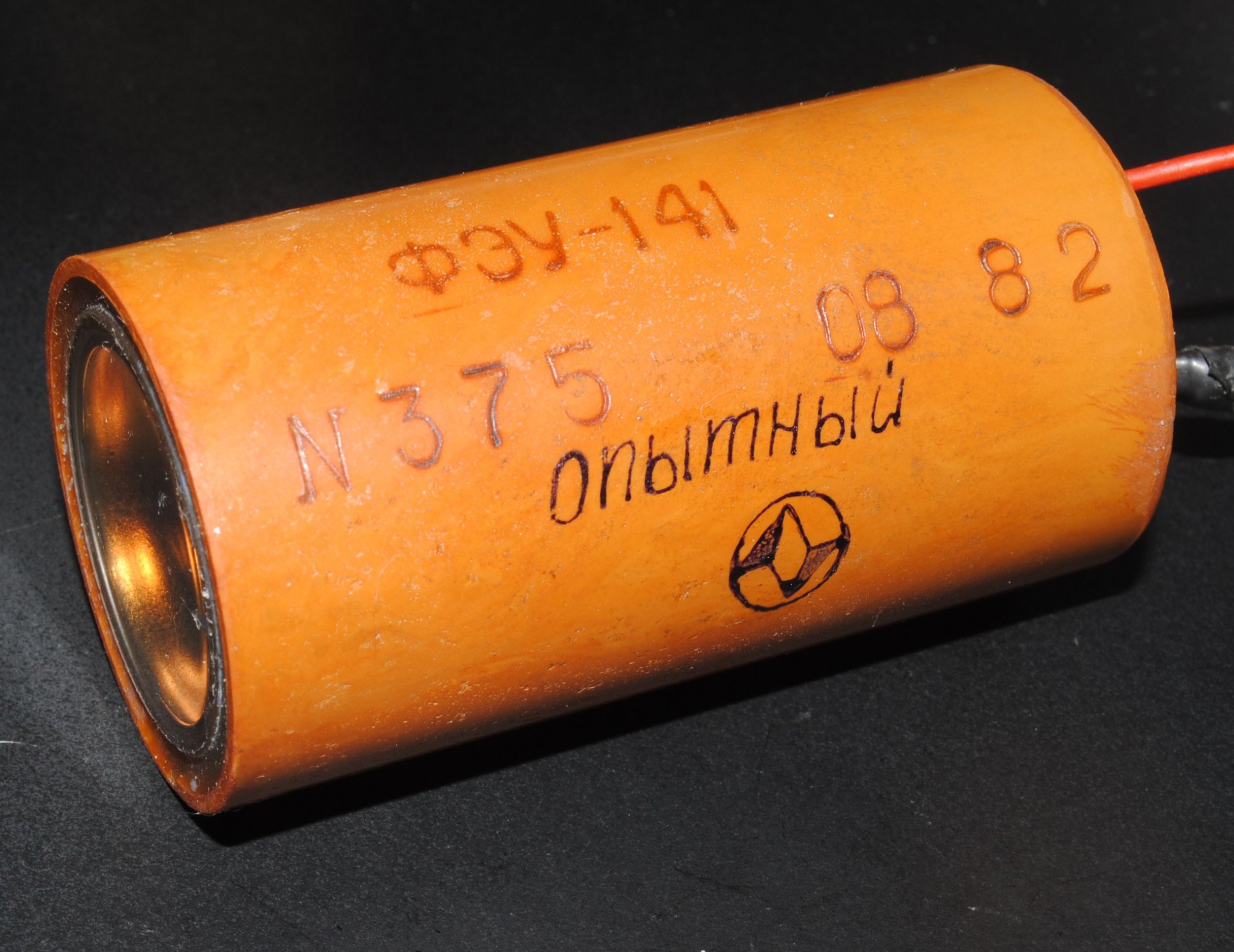

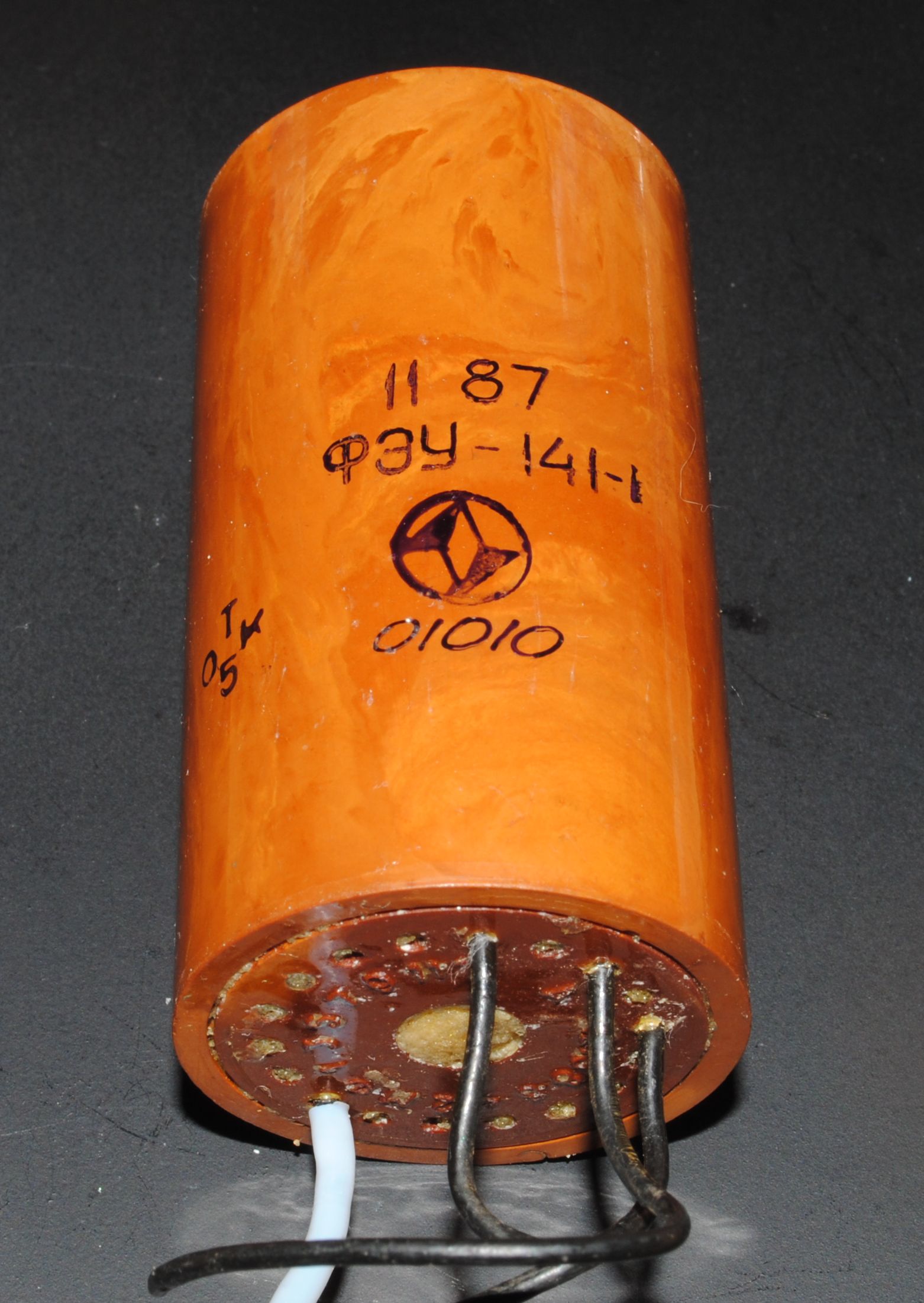

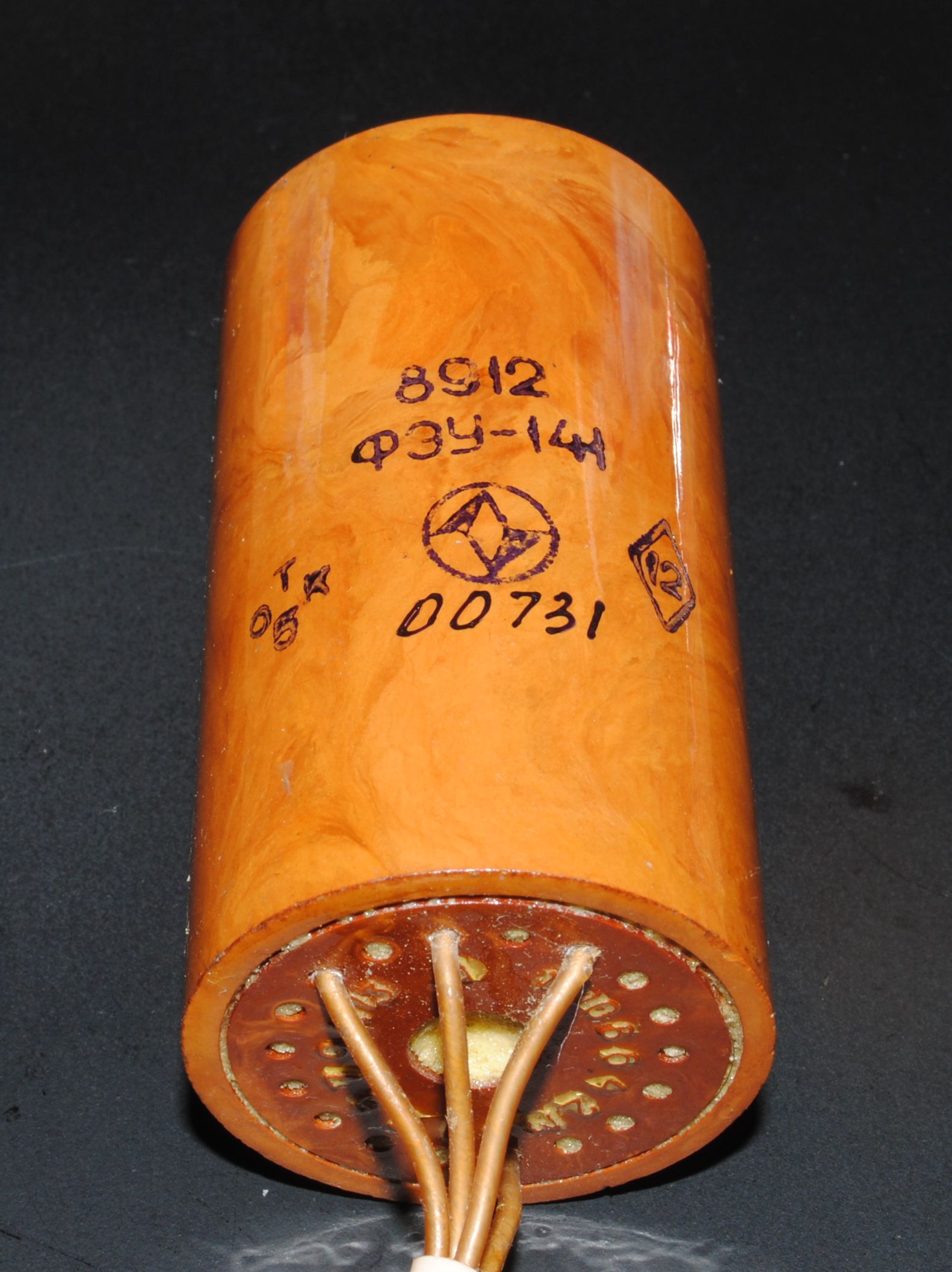

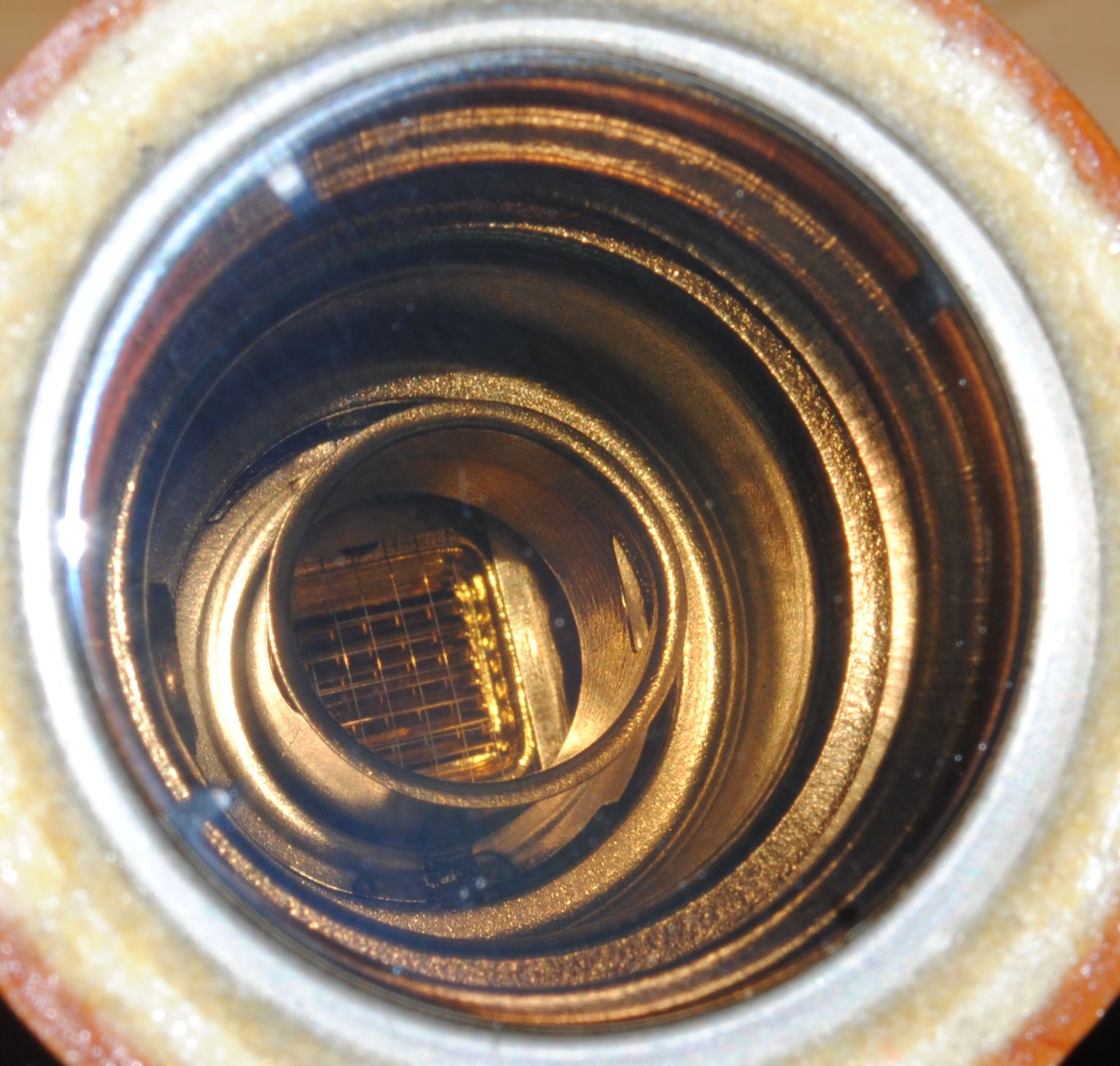

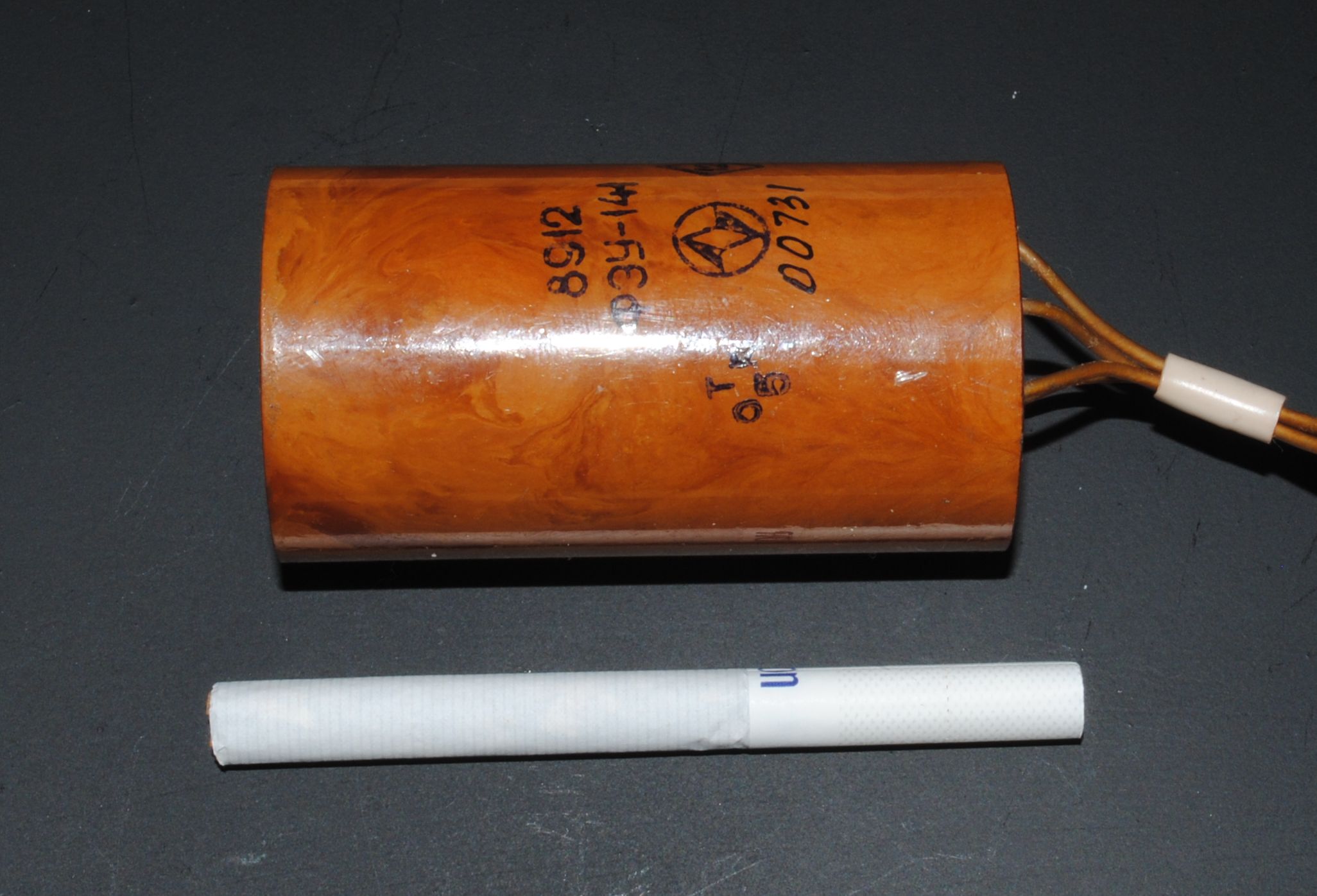

Эволюция ФЭУ-141, от опытного до серии.



Индикаторная ЭЛТ 23ЛМ1Ц-2:

Изготовлена фрязинским НИИ «Платан» в марте 1989 года.
Трубка оснащена контрастным антибликовым фильтром с прозрачностью 15%, наклеенным на ее экран и повторяющим его форму.



Почти все трубки, что я сейчас покажу – я уже показывал ранее. На повторное «повешение» меня сподвигли две момента:
1) Добылись два интересных экспоната;
2) От многих людей слышу ошибочное атрибутирование того или иного кинескопа, посему полезно будет показать их всех вместе, рядом.
Ну, понеслась!

Думаю, все наслышаны, а кое-кто имел возможность прикоснуться к культовому в свое время телевизору КВН-49, который был разработан ленинградским ВНИИТ в 1949 году. В качестве кинескопа была выбрана трубка ЛК-715А, годом позже (с принятием ГОСТ 5461-50) переименованная в 18ЛК15. Встречаем:
Кинескоп 18ЛК15:

Изготовлен московским заводом «МЭЛЗ» в октябре 1955 года. Вскоре его сняли с производства.
В ходе эксплуатации телевизоров с этим кинескопом выявился их существенный недостаток: ускоренный износ люминофора в центре экрана. Проведенные исследования показали – износ люминофора вызывает ионная бомбардировка.
Дополнительные исследования позволили выяснить, что ионы происходят из двух источников. Во-первых, в ходе работы катода с поверхности его активирующего оксидного слоя испаряется барий. Ему на смену приходит барий из глубинных слоев оксидного слоя, при этом происходит освобождение отрицательного иона кислорода. Также отрицательные ионы образуются из различных загрязнений катодного узла.
Во-вторых, вакуум в кинескопе отнюдь не идеален (особенно в 50-е годы), и остаточные молекулы газа ионизируются около катода.
Образовавшиеся отрицательные ионы ускоряются вместе с электронами, после чего попадают на экран. Причем, поскольку тяжелые ионы слабо отклоняются магнитной ОС, экран они бомбардируют аккурат по центру. Очевидное решение проблемы лежит на поверхности – надо каким-то образом изловить ионы по дороге к экрану. Так появилась на свет ионная ловушка.
Существовало несколько разных конструкций ионных ловушек, одинаков был лишь их принцип действия. В наиболее распространенной конструкции собственно пушка (катод и модулятор) размещаются под некоторым углом к оси прожектора. Пучок ионов и электронов попадает в поворачивающий узел, представляющий собой внешний постоянный магнит либо специальным образом сформированную электростатическую линзу, после чего легкие электроны доворачиваются на ось прожектора, и далее идут по оси. Более тяжелые ионы не успевают изменить свою траекторию, и бомбардируют стенку анодного стакана, которому ионная бомбардировка безразлична.
Технология ионных ловушек применялась вплоть до конца 60-х годов, когда была разработана технология алюминирования экрана. Тонкий слой алюминия, напыленный поверх люминофора внутри кинескопа, не только увеличивал яркость изображения за счет переотражения идущего внутрь кинескопа светового потока, но и делал люминофор устойчивым к ионной бомбардировке. Но это уже совсем другая история… Хотя как сказать? При восстановлении старых кинескопов, в том числе КВНовских, из них изымают старые пушки, ставят современные прямые, а взамен смытого старого люминофора наносят новый и алюминируют его.

Итак, на смену снятому с производства «прямого» 18ЛК15 пришел кинескоп 18ЛК5Б, прожектор которого имеет ионную ловушку. Встерчаем:
Кинескоп 18ЛК5Б:

Изготовлен запрудненским заводом «ЗЭЛТА» в 1959 году.
Реализованная в нем ионная ловушка, пожалуй, одна из наиболее наглядных по своему устройству. По счастью, кинескоп мне достался в расширенной комплектации. ОС с него сняли, а вот постоянный магнит ловушки остался (кинескоп явно поработавший – заметны темные поля вне зоны развертки, особенно в верхней части экрана). На врезках представлены прожектор с характерно отогнутой в сторону пушкой, прожектор с установленным отклоняющим магнитом и сам отклоняющий магнит.
Впрочем, такая конструкция ионной ловушки не была единственной в этом кинескопе. С 1957 года, в связи с началом крупносерийного выпуска новых кинескопов 35ЛК2Б, прожектора многих старых ЭЛТ (чей выпуск продолжался для обеспечения ремонта ранее выпущенных телевизоров, да и сами старые телевизоры выпускались малыми тиражами еще лет 20) начали собирать из деталей его прожектора.


Кинескоп 18ЛК5Б позднего выпуска:

Изготовлен запрудненским заводом «ЗЭЛТа» в июле 1968 года.
Выпуск этих кинескопов продолжался еще около 5…10 лет – но только в качестве запчастей. Выпуск телевизоров КВН был прекращен год назад, в 1967 году. Что же касается унификации, желающие могут сравнить детали прожектора в этом кинескопе с прожектором 35ЛК2Б.
Предваряю вопрос, что дескать, за кольцо такое нахлобучено на модулятор? Дело в том, что для правильного функционирования ионной ловушки крайне желательно, чтобы поток отрицательных ионов входил в нее узким лучом (угол раствора этого луча должен быть соразмерим с углом излома прожектора, который не превышает 12 градусов). В противном случае, часть ионов с периферии этого луча минует ловушку и попадает на экран. Так вот, для фокусировки ионного луча передний торец модулятора должен иметь вогнутую форму. Чтобы не заморачиваться с изготовлением сложной детали, поступили просто: приварили колечко на передний торец. В итоге, электрическое поле между модулятором и анодом приняло нужную форму, способствующую фокусировке потока отрицательных ионов в узкий луч. Но на этом унификация еще не кончилась.


Кинескоп 18ЛК5Б одного из последних выпусков (новинка!):

Изготовлен в мае 1974 года. Изготовитель неизвестен.
В один прекрасный момент было решено, что прежний вывод анода в виде толстого колпачка не очень-то хорош. Надо сказать, это действительно так. Помимо того что он нетехнологичен – для его изготовления требовалось три операции (вварка проволоки в отверстие на конусе, наклеивание колпачка, опайка) – так еще и отрывался периодически вместе с проводом анодного напряжения. На замену колпачку пришел традиционный для всех поздних кинескопов тарельчатый контакт, для установки которого требуется только одна операция, вварка в отверстие на конусе.

Скажу немного об ответной части такого контакта. Вильчатая пружина, распаянная на идущий от выпрямителя анодного напряжения провод, концами своих рогов фиксируется за отгибы краев контакта. На первых порах эта пружина изолировалась просто куском ПВХ-трубки, но позже поверх нее стали одевать имеющий форму присоски изолятор, который предохранял металлические части контакта от попадания электропроводной пыли. Один наш сильно страдающий от отсутствия женского внимания коллега называет такие изоляторы «сиськами» и люто сохнет по ним. Впрочем, он недалеко ушел от истины: в былые времена телемастера называли этот изолятор, да и весь контакт целиком, «соском».



Кинескопы 18ЛК5Б всех исполнений (всего их было три) имели ионную ловушку «косой» конструкции. Они стали наиболее распространенным в телевизорах КВН, и выпускались до середины 70-х годов.
Но в начале 50-х, на заре появления ионных ловушек как таковых в «КВН-овских» кинескопах встречались и другие их конструкции. Правда, кинескопы с ними и назывались по-другому.

Кинескоп 18ЛК4Б:

Изготовлен московским заводом МЭЛЗ в июне 1954 года.
Несложно заметить, что сам прожектор выглядит один в один как у 18ЛК15. Однако, в глубине горловины поперек луча установлены две диафрагмы (на нижних врезках эти диафрагмы показаны крупно), повернутые друг относительно друга на некоторый, тщательно выверенный угол. Расстояние между диафрагмами тоже тщательно просчитано.
Принцип действия ловушки таков. Старые кинескопы использовали исключительно электромагнитную фокусировку. Соответственно, на их горловине устанавливался соленоид, формирующий продольное по отношению к электронному лучу поле. В таком поле большая часть электронов движется по спирали. Причем спираль эта расширяется по пути от катода до фокусирующей катушки, и затем снова сужается по дороге к экрану. За счет этого, электроны беспрепятственно пролетают через отверстия на периферии диафрагм – тогда как летящие прямолинейно и практически по оси трубке ионы задерживаются.
Данная ловушка привлекательна тем, что вовсе не требует корректирующего магнита. Однако, помимо низкой технологичности (строгих требований к точности изготовления), у нее есть пара серьезных недостатков. Вместе с ионами, диафрагмы задерживают и существенную часть электронов. Поэтому, для получения одинаковой яркости изображения, нужен в 3…4 раза бОльший ток луча, чем в аналогичном кинескопе без диафрагмы. Это приводит к ускоренному износу катода. Помимо этого, за счет неточности установки лепестков, диафрагма имеет узкую звездообразную «щель», пропускающую ионы от катода. Поскольку ток луча повышен, ионы также имеют бОльшую энергию. В результате, на экране ускоренными темпами растет ионное пятно звездообразной формы.
Выпуск кинескопа 18ЛК4Б продолжался очень недолго. Он пал жервой собственных недостатков …


Кинескоп 18ЛК7Б:

Изготовлен московским заводом МЭЛЗ в сентябре 1956 года.
Здесь ось катодного узла параллельна оси прожектора, но имеет некоторый эксцентриситет. Пучок электронов смещается на ось прожектора, а ионы погрязают внутри имеющего потенциал анода цилиндра ловушки. Нетрудно догадаться, что электронный луч в такой ловушке имеет два излома. Один излом обеспечивает несимметричная электростатическая линза между катодно-модуляторным узлом и цилиндром ловушки. Второй излом обеспечивает корректирующий магнит.
Эта ловушка имеет высочайший коэффициент удержания ионов и, в то же время, очень низкие потери электронного пучка. Однако, она очень требовательна к точности установки корректирующего магнита. К сожалению, в условиях поточного производства телевизоров (при малом количестве ремонтных мастерских) это требование становится неосуществимым.
Кинескоп 18ЛК7Б выпускался в 1954…1956 годах весьма небольшими партиями, а к концу 50-х был окончательно вытеснен более неприхотливым кинескопом 18ЛК5Б.
Стоит отметить, что такая же конструкция ловушки использована в кинескопе 31ЛК2Б, выпущенном в 1954 году там же, на МЭЛЗ. Этот большой кинескоп использовался в «премиальных», как нынче принято выражаться, марках телевизоров конца 1950-х годов. Относительно небольшой тираж позволял уделять повышенное внимание настройке телевизоров.
В рунете, в том числе и на очень уважаемых сайтах, гуляет ошибочная информация про эти кинескопы. Дескать, это именно кинескоп 18ЛК5Б был заменен «продвинутыми» кинескопами 18ЛК7Б и, ха-ха, 18ЛК15. Думается мне, что первоисточник данного фейка в кинескопах не разбирается совсем, а просто решил: чем больше номер модификации – тем эта модификация круче. Ну и понеслась копипаста. Нет, конечно, 18ЛК7Б действительно немного покруче будет… Но это единственное утверждение, соответствующее истине. Остальное – чушь.


В завершение этого длинного повествования покажу еще один экспонат:
Восстановленный кинескоп 18ЛК5Б (новинка!):

Изготовлен запрудненским заводом «ЗЭЛТа» в октябре 1963 года, восстановлен заменой прожектора в 2017 году.
Как я писал выше, при восстановлении кинескопа в наше время его экран алюминируют. Здесь это почему-то не стали делать, хотя люминофор нанесли заново. И, конечно же, установили современный прожектор (старые прожектора при восстановлении выбрасываются).



Осциллографическая ЭЛТ D14-363 GY/123:

Изготовлена голландской фирмой CRT Heerlen PDS, дата изготовления неизвестна. Применялась в мегапопулярном у нас, в России, осциллографе GOS-626G, производимом тайваньской фирмой Goodwill Industries под торговой маркой «Instek».



Осциллографическая ЭЛТ 7ЛО55И:

Изготовлена МЭЛЗ в июне 1966 года. Хорошая дата, однако – 6.66. Применялась эта ЭЛТ в осциллографе С1-6 (до принятия ГОСТ 15094-69 он назывался ЭМО-2).
Эту трубку я также уже показывал. А причина для повтора - нашлась ее "младшенькая" близняшка.

Осциллографическая ЭЛТ 7ЛО55И:

Изготовлена московским заводом «МЭЛЗ» в июне 1990 года.
Главным отличием от старшОй является прожектор диафрагменной конструкции.



Ба, старый знакомый! Вот его "портреты" из прошлой жизни (номер на цоколе!):



Позволю себе немного дополнить сей замечательный пост.

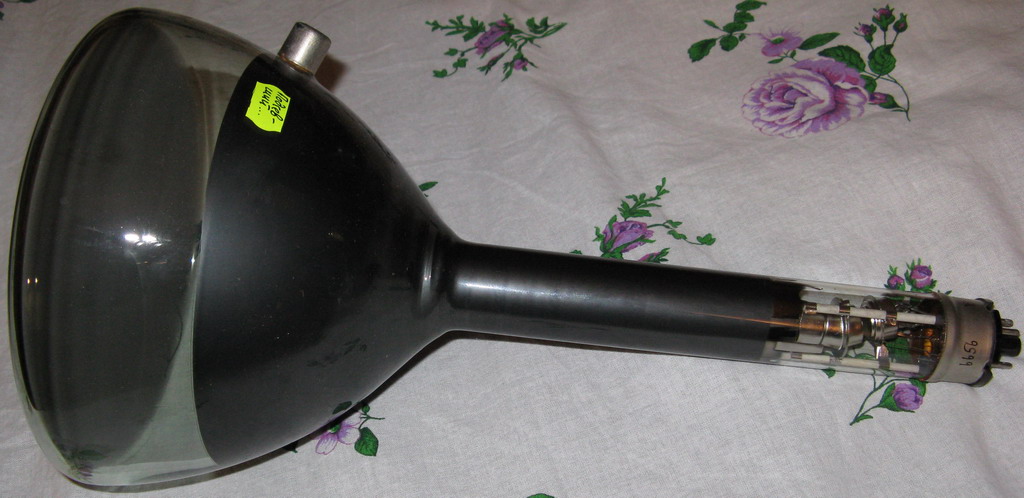

Когда-то в далёкие 70-е на дачу перевезли из города (52 килограмма на своём горбу, на электричке, по частям- для тех, кто в курсе) телевизор "Т-2 Ленинград". Аппарат был хоть и 52-го года выпуска, но показывал прекрасно- ярко и чётко. Для дачи вариант был по тем временам просто великолепный. Но экран его был всё-же маловат- всего 23 см диагональ. Потому отец решил увеличить картинку- изготовил из тонкой фанеры этакий "скворечник" и привинтил его с помощью уголков к верхней части телевизора. А внутрь был установлен Новосибирский кинескоп 31ЛК2Б, купленный аж за 2 (два!) рубля в магазине "Юный техник". То ли это была некондиция (на торговле которой и специализировались эти ленинградские магазины), то ли просто уже на тот момент никому не нужный неликвид- короче, его уценили с 16 рублей до двух (см. фото его паспорта, каким-то чудом сохранившегося до наших дней). Фокусирующе-отклоняющая система была помещена на его горловину, высоковольтный анодный провод удлинён, в итоге получили вполне приличное изображение диагональю уже не 23, а целых 30 сантиметров, что было вполне достаточно для просмотра всей семьёй.

Так вот. Этот кинескоп был уже из последних, и потому имел такой же анодный вывод, как и показанный на фото ув. Упыря 18ЛК5Б. Но, поскольку все ТВ тех времён были рассчитаны на старый вывод-колпачок, то в комплекте с тем кинескопом был некий переходник, назовём это так. Он и представлен на прикреплённых картинках (долго думал, что бы такое применить для масштаба, но ничего лучше всем известного КТ315 почему-то не придумалось )

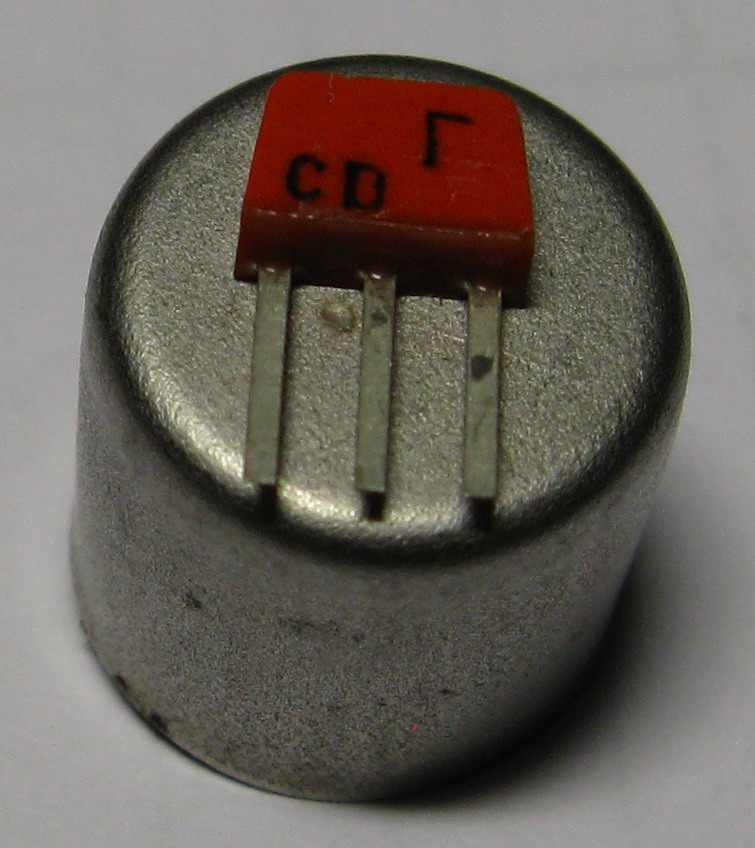

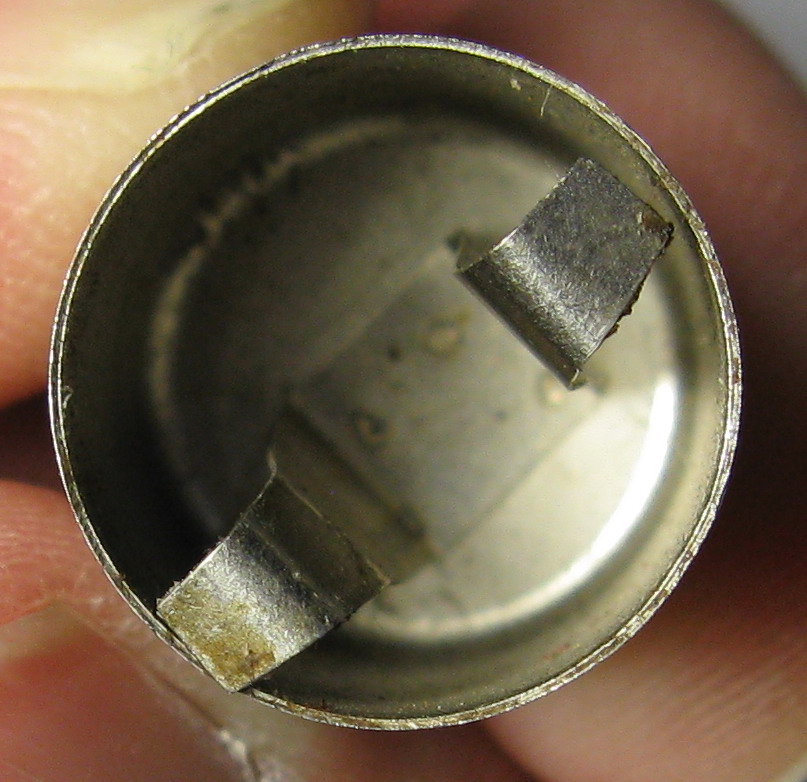

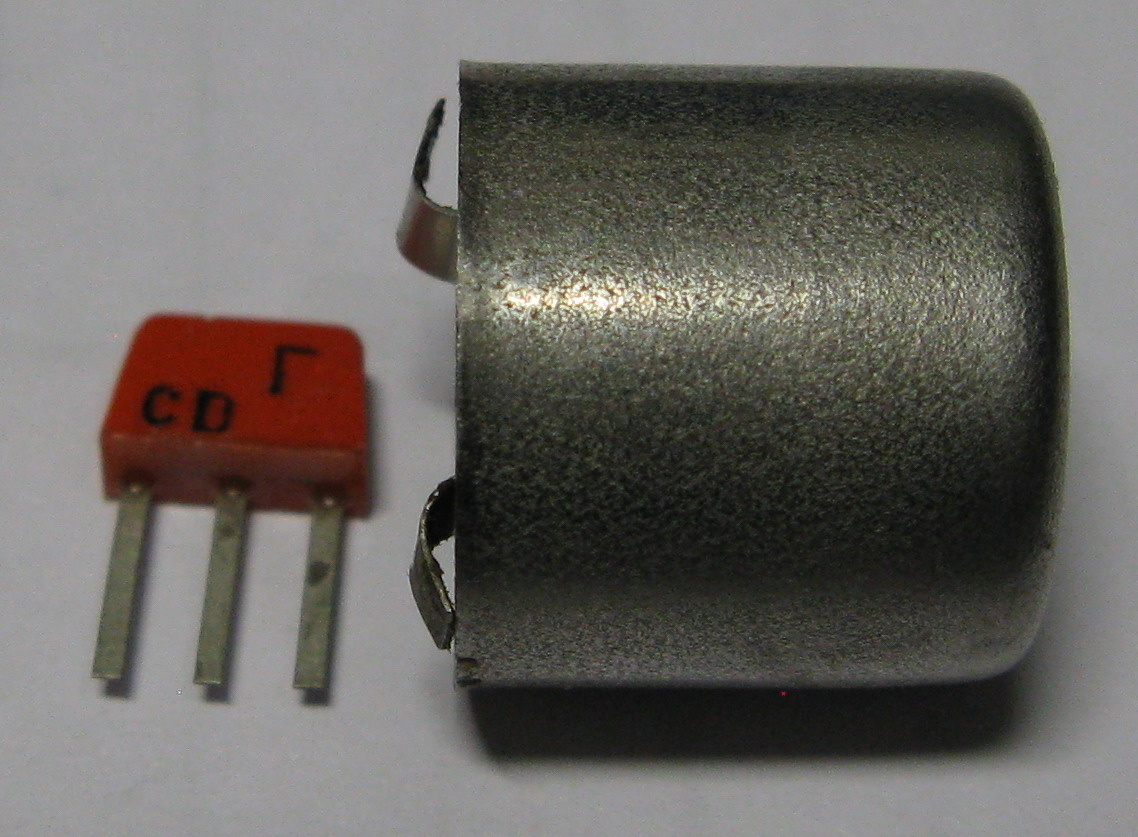

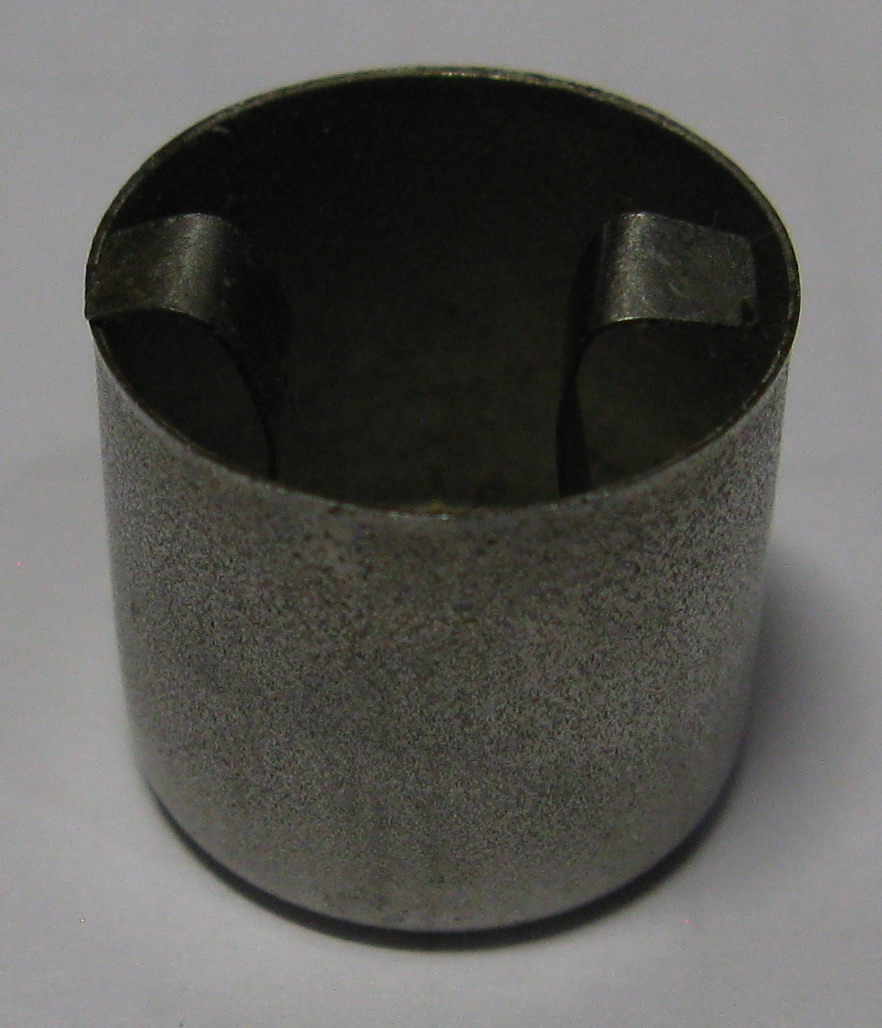

Размеры: диаметр- 15 мм, высота стакана- 13,8 мм. Полная высота (до лепестков)- 15,5 мм. Толщина стенки стакана- 0,35 мм, толщина материала лепестков- 0,2 мм.

ЗЫ: а вот сам кинескоп, к великому сожалению, до наших дней не дожил. Он был цинично расстрелян из рогатки году примерно в 1982-м, о чём теперь я безмерно сожалею...

ЗЫЗЫ: есть подозрение, что показанный на фото 18ЛК5Б изготовлен тоже в Новосибирске (алюминиевый прямой стакан цоколя наводит на эту мысль).



Несколько безымянных лучевых источников света. Встречаем:
Источник 1:


Источник 2:

Конструкция этого источника крайне любопытна. Баллон состоит из двух концентрических трубок, толстой (наружной) и тонкой (внутренней). Тонкая трубка по длине чуть короче баллона. Ее дальний от цоколя конец заварен, и на нем укреплен исполняющий роль анода цилиндр из фольги. Анодный проводник выведен по этой трубке.
Катодных узлов два, в качестве них использованы стандартные катодные заготовки от кинескопов на керамической площадке, без модуляторных стаканов. Один из этих узлов виднеется на врезке.

Источник 3:

Этот ЛИС единственный из всех представленных имеет автоэмиссионный графеновый катод.

Источник 4:


Источник 5:

ЛИС достаточно габаритный, и для увеличения площади сечения луча с модуляторного стакана удалена диафрагма, а оставшаяся от него юбочка имеет потенциал анода. Краешек эмиттирующего торца катода хорошо виден на врезке.

Все представленные в этот раз ЛИСы изготовлены запрудненским заводом «ЗЭЛТА», дата изготовления и назначение неизвестны.



Иконоскоп 5527:

Изготовлен американской компанией RCA, дата изготовления неизвестна. Однако, по результатам анализа зарубежных источников можно с уверенностью утверждать что сделан он в середине…конце 1950-х годов. Дело в том, что именно с середины 50-х годов за рубежом стали появляться компактные иконоскопы с работающей напросвет мозаикой. Но к концу 50-х они (как и их старшие братья с «отражательной» мозаикой) были вытеснены имеющими намного лучшие характеристики суперортиконами и видиконами.
Да, и еще. Не встречал информации на эту тему, однако смею предположить, что иконоскоп предназначался для камер технического зрения. Причины моей уверенности:
1) Компактная конструкция камеры (особенно с учетом электростатического отклонения). Такая компактность избыточна для переносных камер, зато позволяет разместить саму камеру в шкафу, а "видеоголовку" непосредственно на станке.
2) Посредственное качество изображения: на фото видно что никто не потрудился сделать гладким стекло оптического входа (что, кстати, доставило мне изрядно проблем при фотографировании). Для записи футбольного матча не годится, а вот считать проезжающие по конвейру детали либо наблюдать за тем как работники завода Форда перекидывают через забор мешок с новенькими коленвалами - в самый раз.



Цветной черно-белый кинескоп.

Изготовлен на основе индикаторной трубки 12ЛМ1Б на запрудненском заводе «ЗЭЛТА». Дата изготовления неизвестна. Предполагалось использовать его в качестве элемента мозаичного телевизионного табло. Имеет 5 пикселей по горизонтали и, как мне думается по пропорции 3,5…4 строки. Ширина одного пикселя около 19мм.

Элемент уличного мозаичного телевизионного табло:

Выполнен из 16 цветных кинескопов, которые были описаны на предыдущем фото.
На части кинескопов установлены отклоняющие системы ОС-90.20ПЧ21/РС. Поверх них устанавливалась плата оконечных усилителей, и небольшая плата формирования сигналов, управляемая микроконтроллером AТMega-128.

Экраны этих забавных кинескопов:

Забавно, но из 16 кинескопов, составлявших этот элемент, 15 имели полированные экраны. А вот у 16-го он не просто не был обработан, на нем даже отзеркаленное число «14» отпечаталось от пресс-формы, в которой его сформовали.

До кучи покажу еще безымянный лучевой источник света:

Изготовлен запрудненским заводом «ЗЭЛТА», дата изготовления неизвестна. Донором послужила все та же многострадальная 12ЛМ1Б. Возможное назначение источника – монохромный элемент для таких же табло, либо освещение.

UPDATE!!!
1) Кинескопы склеены друг с другом прозрачным силиконовым герметиком (строительным, кислотным). Анодные провода приляпаны тем же герметиком, а также безкислотным силиконовым белым и какой-то так до сих пор и не полимеризовавшейся прозрачной красноватой дрянью. Вообще, конструкция явно опытная, собрана "на живую нитку" - потому я не стал останавливаться на ней. Аноды кинескопов соединены вместе, разделены резисторами МЛТ-0,5-150к-5%.
2) Даты выпуска использованных в схеме контроля вражеских мелкосхем лежат в диапазоне 2002...2003 годов. Отечественные от 1989 до середины 1990-х.



А фото панели с задней стороны можно сделать? Любопытно поглядеть, как оно собрано. Аноды запараллелены?
