  1. GELLIOS

    GELLIOS Пользователь

    Типа такого :)


    Вложения:

    • Тесла.jpg
      Размер файла:
      34,4 КБ
      Просмотров:
      1.536
    GELLIOS, 21 янв 2010
    #61
  2. GELLIOS

    GELLIOS Пользователь

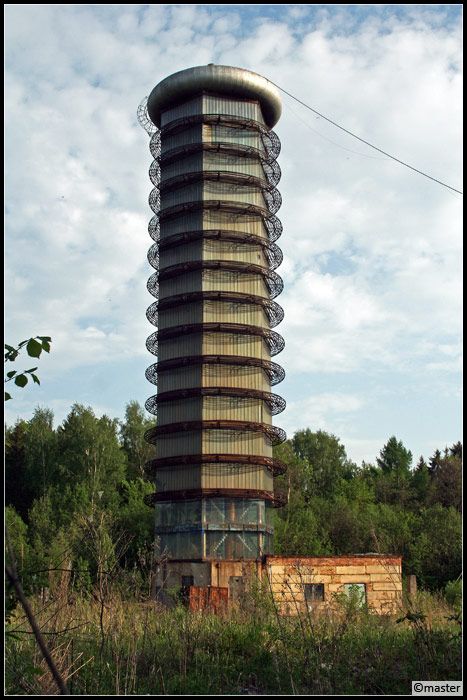

    Каскад трансформаторов 3.0 МВ
    [attachment=0:3l1ggyib]КТ.jpg[/attachment:3l1ggyib]
    А это

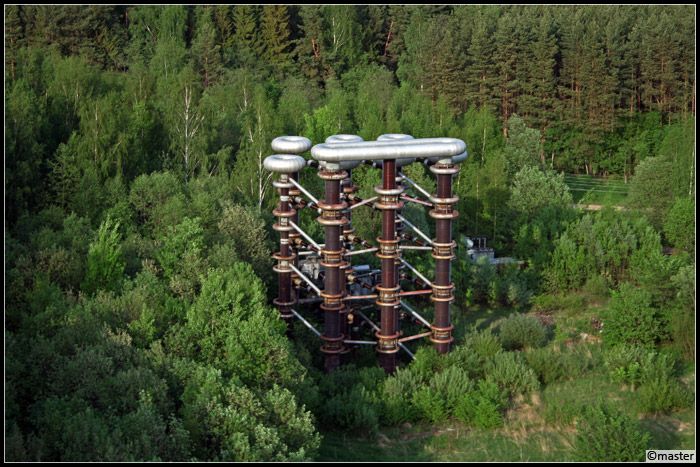

    (УПН) Установка постоянного напряжения 2.5 МВ


    Вложения:

    • 21.jpg
      Размер файла:
      67,8 КБ
      Просмотров:
      1.240
    • 22.jpg
      Размер файла:
      84,2 КБ
      Просмотров:
      1.433
    • КТ.jpg
      Размер файла:
      266 КБ
      Просмотров:
      1.180
    GELLIOS, 21 янв 2010
    #62
  3. suslox

    suslox Пушистикс Staff Member

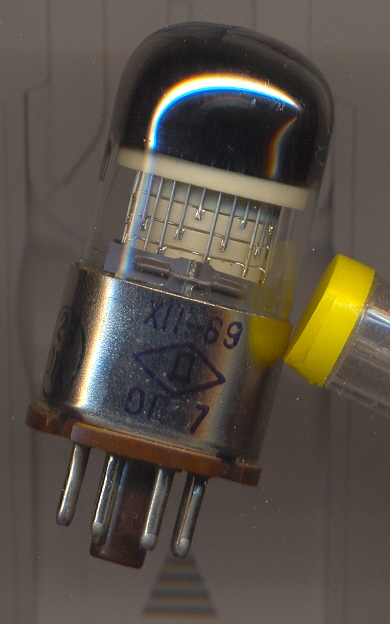

    счетный декатрон ОГ-7
    Счетный двухимпульсный декатрон, скорость счета до 50 кГц.

    описание есть на 155ла3.ру


    Вложения:

    suslox, 22 янв 2010
    #63
  4. suslox

    suslox Пушистикс Staff Member

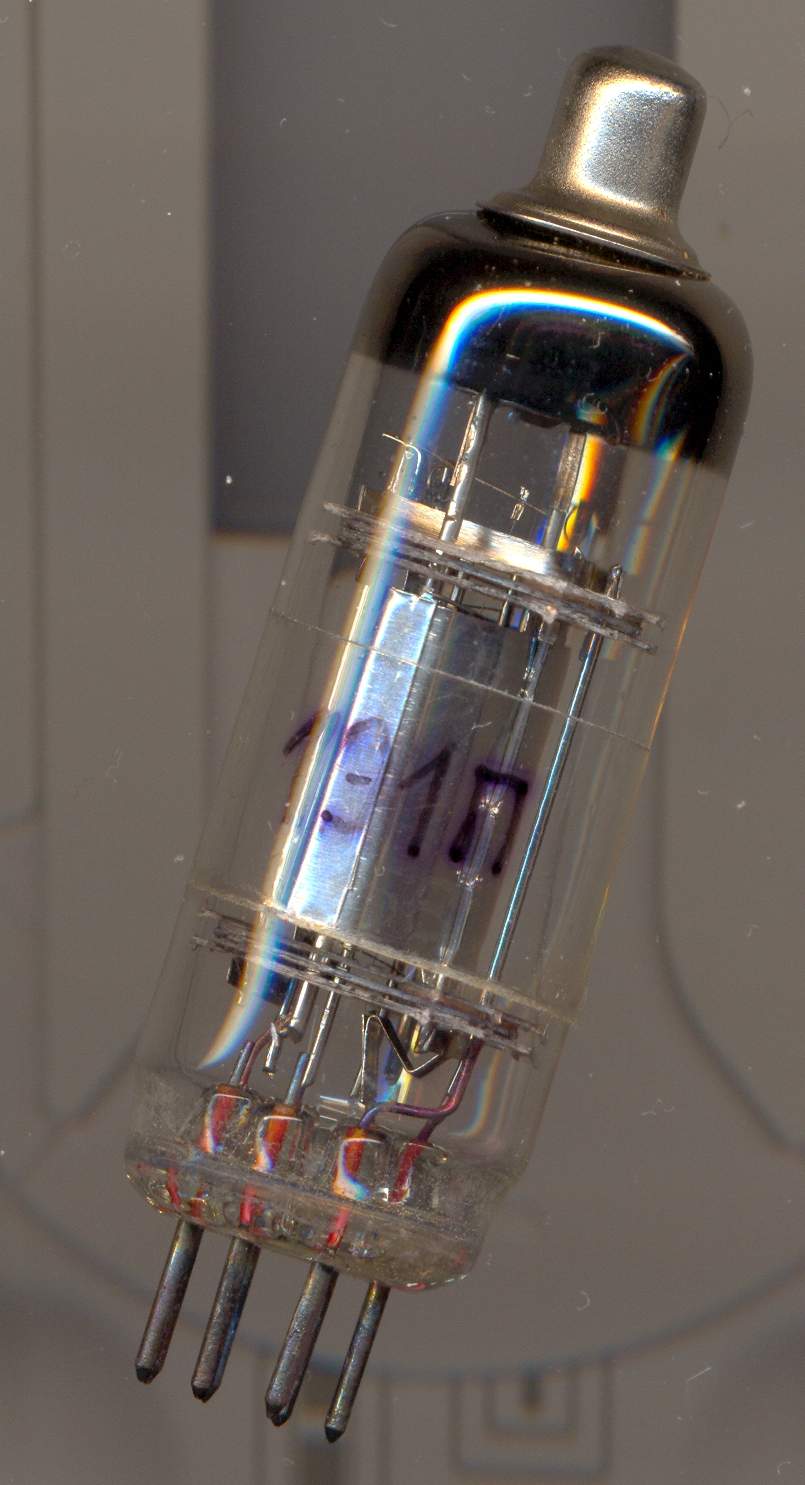

    вот еще старая и довольно интересная лампа - электрометрический тетрод типа 1Э1П.
    электрометрические лампы предназначались для работы с датчиками типа пьезоэлектрических, фото и других слаботочных и спроектированы так, чтобы утечка была минимальной и сопротивление в цепи первой сетки было максимальным...
    данный тетрод был извлечен из старого самописца с батарейным питанием :) любопытно,что колпачок сверху - не анод, а управляющая сетка...


    Вложения:

    • 1э1п.JPG
      Размер файла:
      80 КБ
      Просмотров:
      1.250
    suslox, 2 фев 2010
    #64
  5. suslox

    suslox Пушистикс Staff Member

    вот весьма интересная вещь ;) и редкая очень...

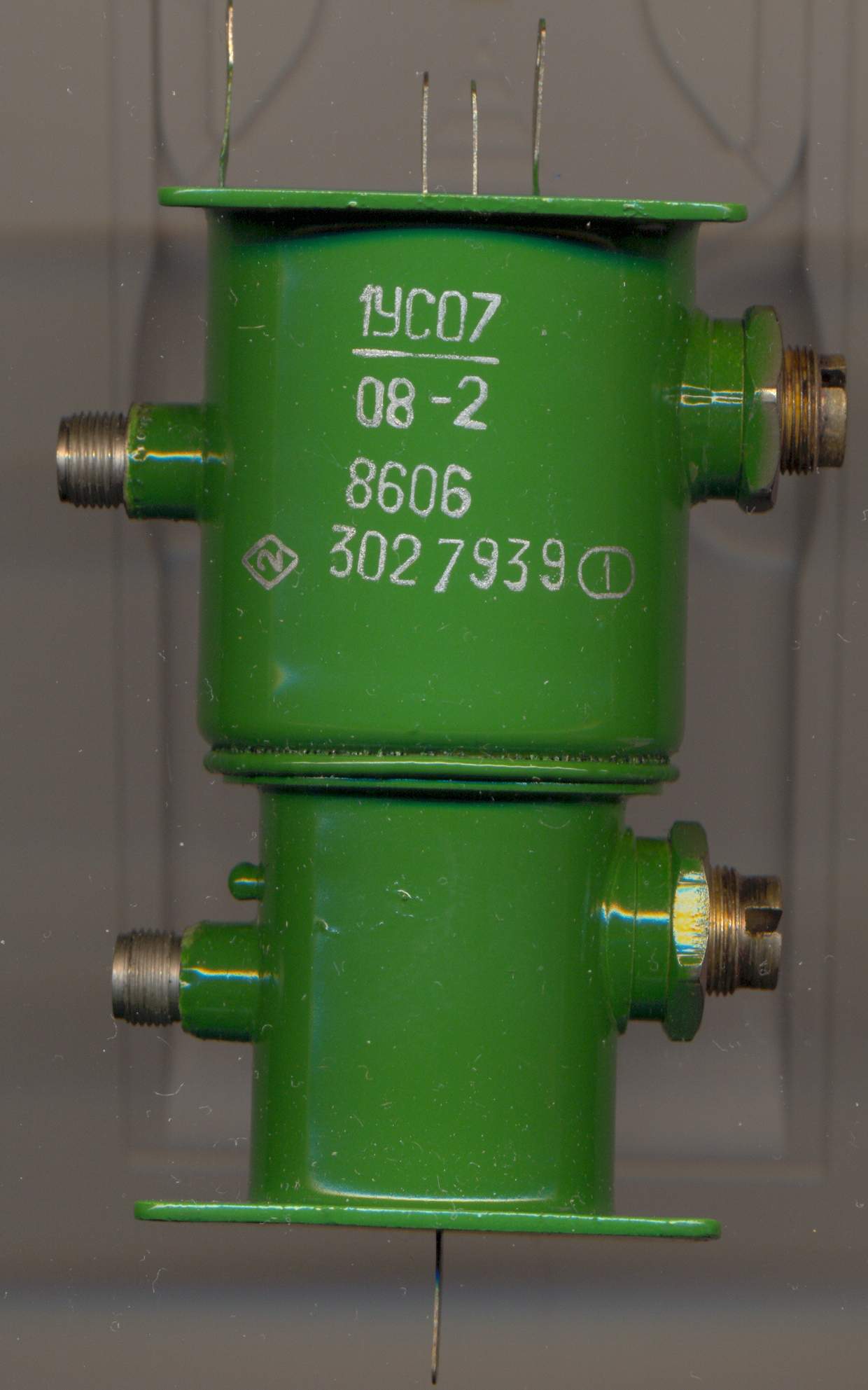

    1УС07 - Модуль СВЧ для работы на фиксированных частотах в качестве усилителя мощности в непрерывном режиме дециметрового диапазона. Выходная мощность 50 Вт; ширина полосы на уровне 3 дБ 20 МГц; коэффициент усиления мощности 6 дБ; коэффициент стоячей волны при входном напряжении на фиксированной частоте не более 2,0; масса 110 г :)

    внутри стоит какаято металлокерамическая лампа)
    слева - коаксиальные вход-выход, справа - настроечные винты входного и выходного контуров :)

    надеюсь,что хоть словечко ктонить тут черканет :oops:


    Вложения:

    • 1ус07.JPG
      Размер файла:
      119,6 КБ
      Просмотров:
      1.255
    suslox, 10 фев 2010
    #65
  6. GELLIOS

    GELLIOS Пользователь

    GELLIOS, 13 фев 2010
    #66
  7. suslox

    suslox Пушистикс Staff Member

    а вот реально коечто редкое и вкусное :)

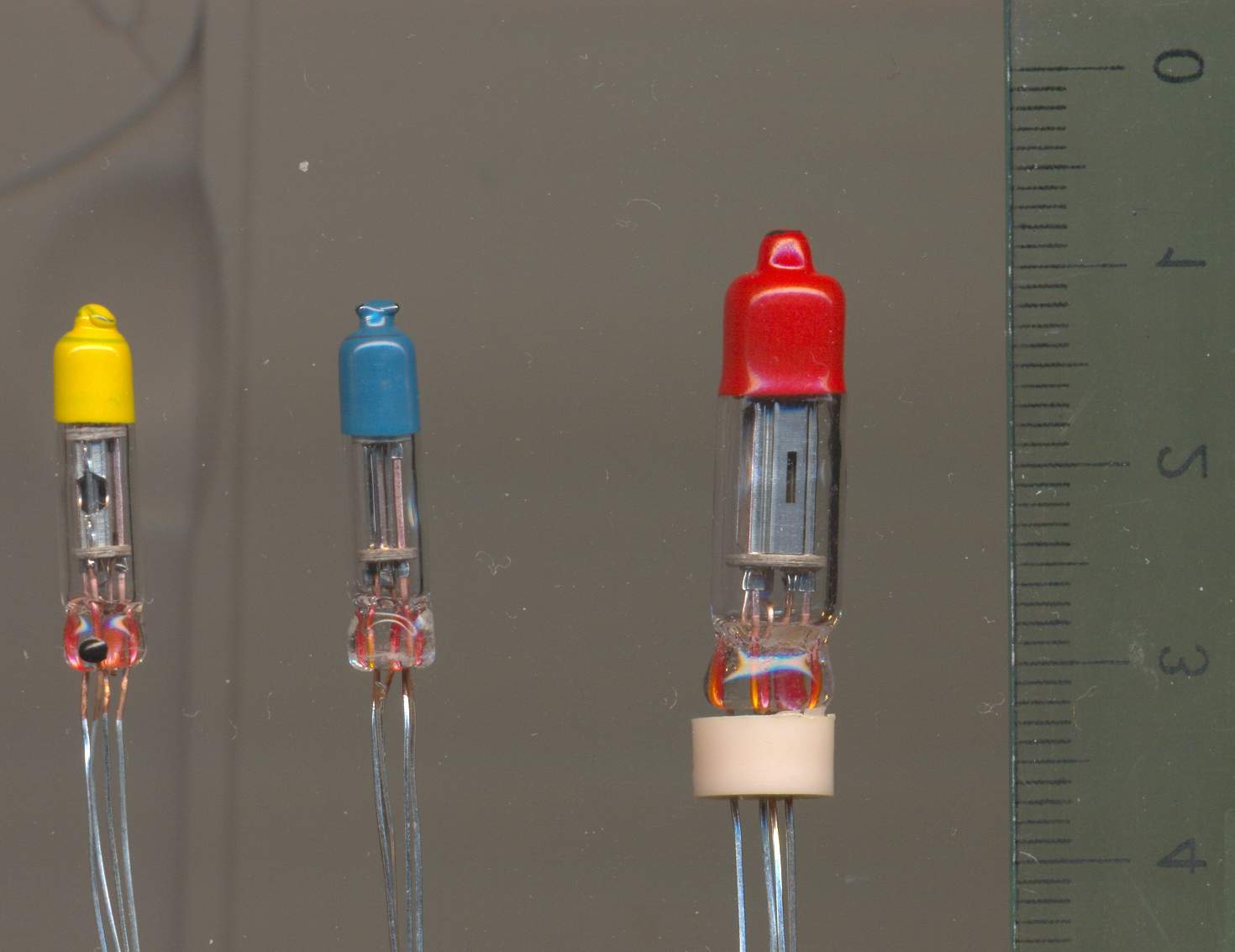

    маленькие лампы и необычный тиратрон!!!см сравнение с линейкой ;)

    желтая - 1С38А - триод общего применения
    синяя - 1Ж25Р - спец вч пентод
    красная - тиратон накальный 1Т1А - очень необычная маркировка и всего менее часа долговечности...(описание есть на 155ла3.ру и лампа получена мною благодаря автору того сайта)
    даныне лампы использовались в метеозондах и радиовзрывателях :)

    !если кому интересно - могу данные на 1с38а выложить
    кстати на том сайте есть еще редкости подобного типа - 0.6П1А и ТГ-5Р :)

    !очень бы хотелось такие достать...а еще мечтаю о 06С57А, 1С1А...если у кого что есть или может достать - буду очень благодарен :!: также с радостью приму инфу о 1Ж25Р

    надеюсь,эти лампы будут интересны форумчанам :oops:


    Вложения:

    suslox, 15 фев 2010
    #67
  8. suslox

    suslox Пушистикс Staff Member

    :) да...похоже цвет - маркировка...

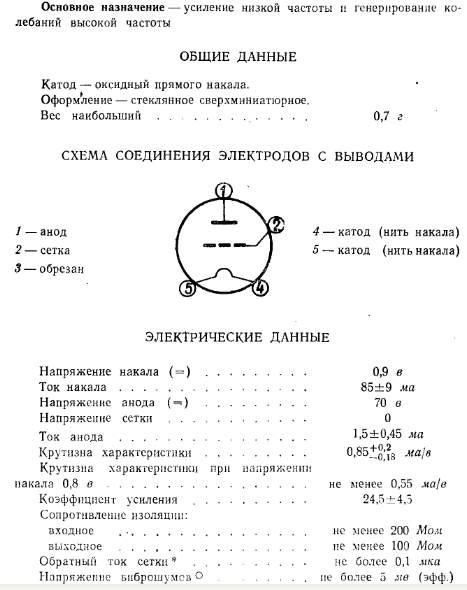

    вот паспорт на 1с38а


    Вложения:

    • 11111.JPG
      Размер файла:
      36,7 КБ
      Просмотров:
      2.882
    suslox, 15 фев 2010
    #68
  9. GluckMaker

    GluckMaker Пользователь

    Тоже штука:
    [​IMG][​IMG]
    Кто такая - не знаю.

    А вот кто угадает, где у этой штуки выводы?
    [​IMG]

    GluckMaker, 17 фев 2010
    #69
  10. GluckMaker

    GluckMaker Пользователь

    В конопляное?

    Gellios, верно, осталось ответить на вопрос о выводах.

    Ещё пара лампёшек:
    Какой-то газотрон:
    [​IMG]
    ГУ-78Б:
    [​IMG]

    И угадайка:
    [​IMG]
    [​IMG]

    GluckMaker, 17 фев 2010
    #70
    ASPARTAME и St2Ra3nn8ik нравится это.
  11. GluckMaker

    GluckMaker Пользователь

    Реально из этого есть только ФЭУ и ГУшка. Всё остальное было, но разными путями сплыло :(

    Про "что-то во что-то преобразуется" - неверно, одну подсказку я уже давал. Дам и вторую: выводы у этой штуки должны быть, аж сразу целых 8 штук!

    Про последнюю - да, верно, это рентгенка 0,001БХ3-Cu с самодельным радиатором.
    [​IMG]

    GluckMaker, 17 фев 2010
    #71
  12. GluckMaker

    GluckMaker Пользователь

    Тоже лампаська...
    [​IMG]
    Управление анодами от неё. Жольтий :( Повбывав бы! :evil:
    [​IMG]

    И это тоже лампаська:
    [​IMG]
    Паспорт: пыщ пыщ

    Как ни странно, тоже:
    [​IMG]

    GluckMaker, 20 фев 2010
    #72
  13. suslox

    suslox Пушистикс Staff Member

    индикатор клевый, а механотрон я уже выкладывал 2 вида :p

    suslox, 20 фев 2010
    #73
  14. laser_freak

    laser_freak Новичок

    такие индикаторы, только цветные до сих пор вполне используются, даже в импортных приборах

    laser_freak, 20 фев 2010
    #74
  15. suslox

    suslox Пушистикс Staff Member

    ;) и даже поизводятся в виде модулей со стандартным интерфейсом для мк

    suslox, 20 фев 2010
    #75
  16. GluckMaker

    GluckMaker Пользователь

    То, что VFD теперь бывают цветными, стало для мя сюрпризом. А с интерфейсом как у HD44780, таки да, бывают, но, блЪ, стоят чуть менее, чем доюя $-( Этот хочу заюзать по прямому назначению, для чего и выкупил к нему жольтую плату. Остальное там делается относительно на коленке.

    Кстати, третья лампаська - таки ртутне. Уехала к тому, кто её может применить.

    GluckMaker, 21 фев 2010
    #76
  17. suslox

    suslox Пушистикс Staff Member

    :) индикатор кстати от чего?
    можно вопрос: где ты берешь все эти редкие ЭВП?

    suslox, 21 фев 2010
    #77
  18. GluckMaker

    GluckMaker Пользователь

    От какого-то медицинского прибора. Там же стоял вот такой
    [​IMG]
    маленький такой себе перистальтический нацоц и клапан, пережимающий шланг, с электромагнитом размером чуть более, чем полстакана. На кабелях к насосу написано "Перфузия" и "датчик", к клапану - как ни странно, "Клапан".

    Лампы нигде специально не беру - шамо приполжло.

    GluckMaker, 21 фев 2010
    #78
  19. winnorokomo

    winnorokomo Пользователь

    Ну а теперь я что-ли покажу, что есть=)

    [​IMG]
    мелкие лежат в 2 слоя, большие на всю глубину коробки=) назначения их не знаю пока. большинство из них используется в высоковольтном трансформаторе на 80кВ.

    Ещё пара фоток:

    [​IMG]
    [​IMG]
    [​IMG]

    Если есть желающие поразглядывать поближе - могу пофоткать их по одной.

    winnorokomo, 24 фев 2010
    #79
  20. chem_kot

    chem_kot Модератор Staff Member

    У меня есть лампочки 6Е1П, могу фотки выложить,
    делал на них прибор: индикатор уровня звукового сигнала, температуры и освещенности. Фото прибора тоже могу выложить

    chem_kot, 24 фев 2010
    #80
