Интересные и необычные ЭВП

Кварцевый вакуумированный резонатор в "пальчиковом" исполнении на 10 кГц, тиратрон ТПИ1-0.2к/12, подогревное сопротивление ТКП-50, и бареттер 1Б5-9



Вроде как личная страничка автора титронов, ну со своими тараканами в голове ) или я что то путаю.
Коллекционирую в основном мощные генераторные лампы ! ну и усилительные ! тиратронами особо не интересуюсь, но страшно не люблю что то отправлять, а если обещаю то обязательно отправлю но не так скоро. Интересно, а у Вас есть лишние титроны, что поменьше размером ? это ведь такая жутко необычная интересность !

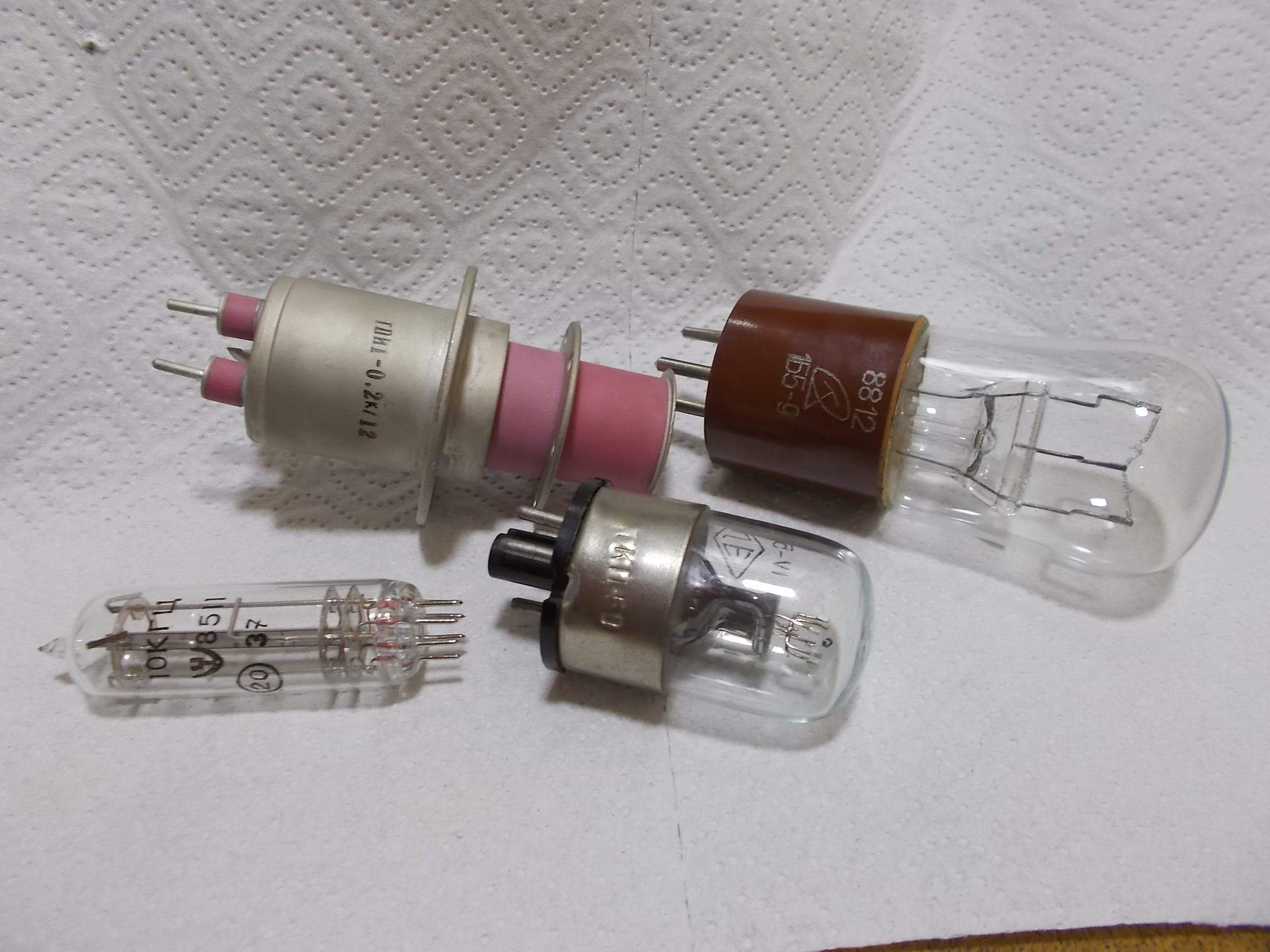

ТПИ1-0.2к/12 со стороны выводов на фоне 30П1С и Ги-3 , а так же со стороны анода на фоне ГМ-70 , ГИ-30 и парочки 6Н13С



Надо больше фона! А то обычная октальная лампа как ориентир для масштаба уже не котируется



Небольшая подборка вражеских ОЭЛТ, с различными конструкциями выводов с горловины.

Осциллографическая ЭЛТ 3ABP2:

Изготовлена фирмой Dumont(США). Дата изготовления неизвестна. Труба, увы, изрядно насосавшая.

Осциллографическая ЭЛТ 5BDP7:

Изготовлена фирмой Dumont (США). Дата изготовления неизвестна. Где применялась, также неизвестно.

Осциллографическая ЭЛТ 4FP7:

Изготовлена фирмой Dumont (США). Дата изготовления неизвестна. Где применялась, также неизвестно.



Добрый день
Есть в наличии
ЭОП В8С

если кого интересует предложите цену

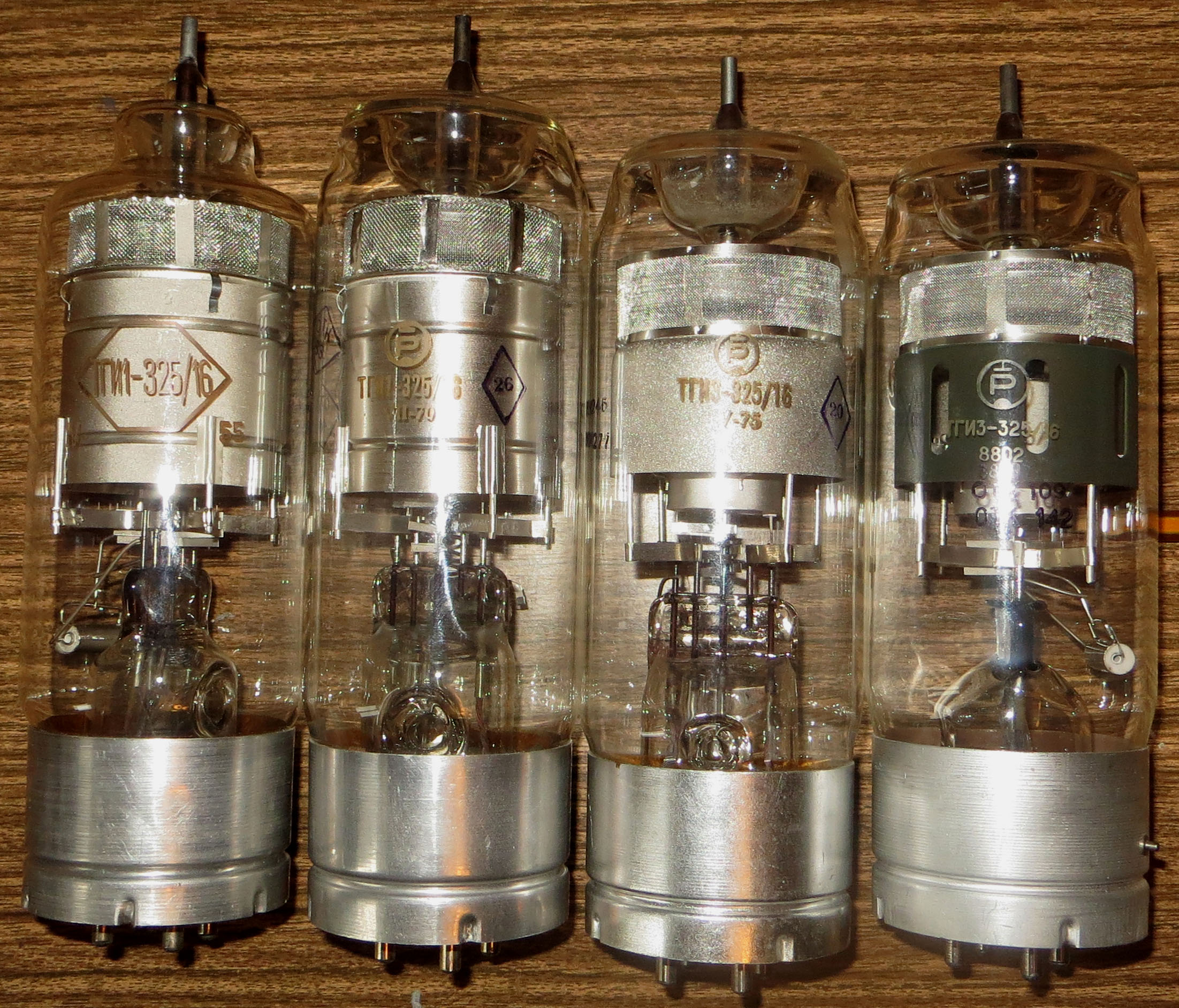

ТГИ1-325/16 и ТГИ3-325/16
Разные годы выпуска и разные предприятия.
Основное отличие типов 1 и 3 - изменённая конструкция сетки. У ТГИ1 сетка однодырочная, у ТГИ3 - многодырочная. Кроме того, у ТГИ3 увеличена жёсткость катодного узла.

За фрязинский ТГИ1-325/16 спасибо silverray!



ФЭУ XP3392SP48:

Изготовлен китайской фирмой «HZCPhotonics» в октябре 2007 года.

Огромное спасибо уважаемому SilverRay за подарунок.



Тут в мои загребущие лапки попали две неведомых хрени, очень похожие на инжекторы электронов. По имеющейся у меня информации, применялись они в составе неких ускорителей. Обе хренечки имеют в своем составе накаливаемый катод.
Но, увы, кроме этого скудного описания мне про них рассказать нечего.

Итак, инжектор электронов (?):

Про конструкцию инжектора рассказывать особо нечего: все прекрасно видно на фото.
Катод, не катод – представляет собой проволочную катушку, витки которой уложены в спиральную канавку на керамической втулке. Катод в чистом виде прямонакальный. Коаксиально с катодом расположен имеющий его потенциал тонкостенный металлический экран. Снаружи, также коаксиально со втулкой, установлен пустотелый металлический цилиндр диаметром 19мм. Внутренний объем цилиндра, по ощущениям, заполнен теплоизоляцией. Цилиндр этот имеет свой потенциал, вследствие чего язык чешется назвать его анодом или модулятором. Напряжение накала 12 В, ток 3 А. Катод в накаленном состоянии показан на врезке.
Наружный диаметр фланца 90мм.

Еще один инжектор электронов (?):

Конструкция инжектора прекрасно видна на фото.
Катод, или что это еще – представляет полусферическую тарелку, на выпуклой стороне которой расположено цилиндрическое основание. На это основание (естественно, с изоляцией) намотана спираль подогревателя, одним концом соединенная с катодом. Коаксиально с конструкцией катода расположен тонкостенный металлический стакан диаметром 19мм, имеющий потенциал катода. То есть, катод косвенного накала. Напряжение накала 12 В, ток 6 А. Катод в накаленном состоянии показан на врезке.
Наружный диаметр фланца 135мм.



Электронные пушки, могут быть в принципе от чего угодно - от ускорителей, масс-спектрометров, или иных девайсов, где нужен пучок



Несколько ртутных газотронов

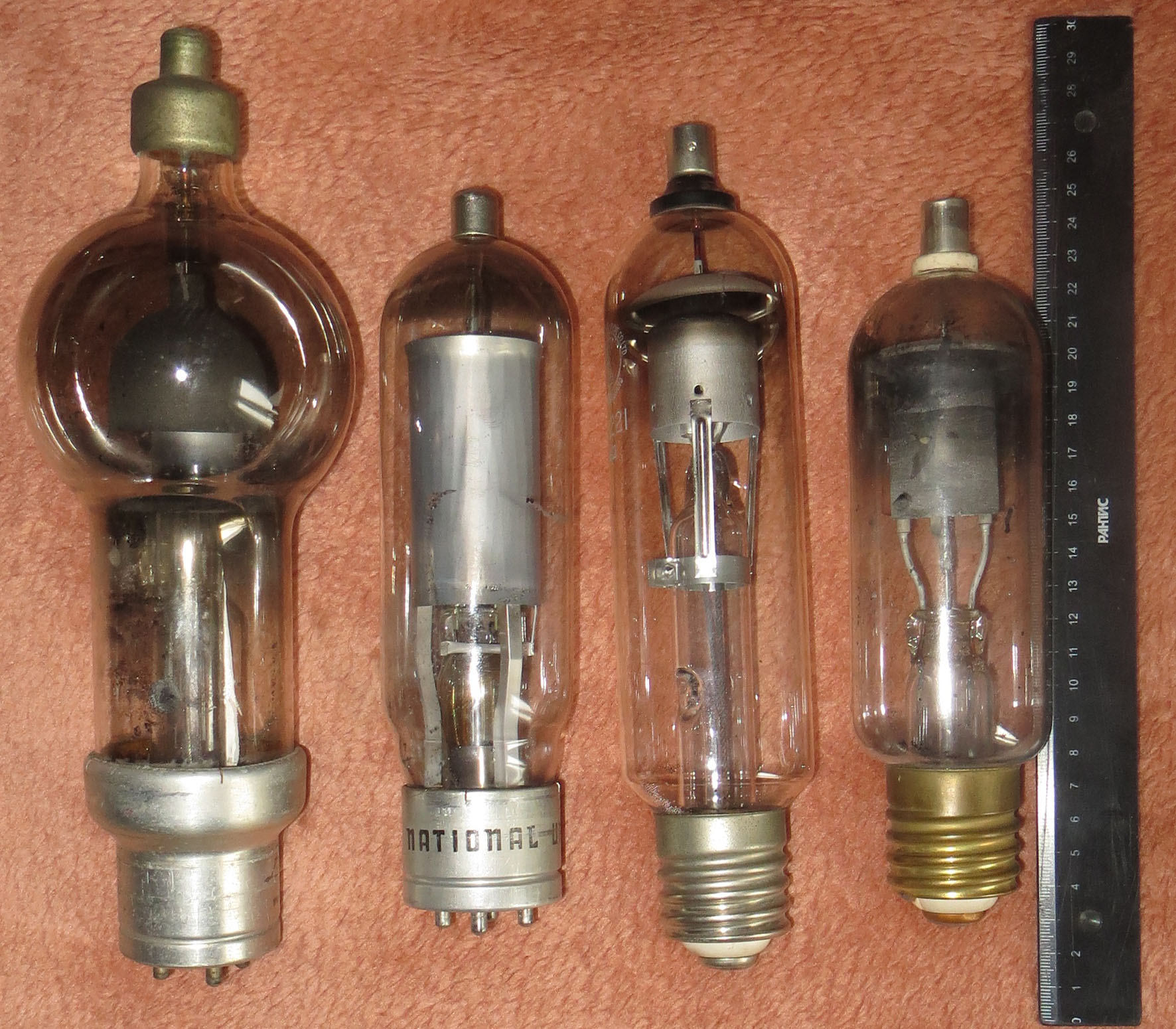

На общем фото, слева направо:
575A Amperex, 872A National union, AH.221English electric walve, ESU 150 Ediswan

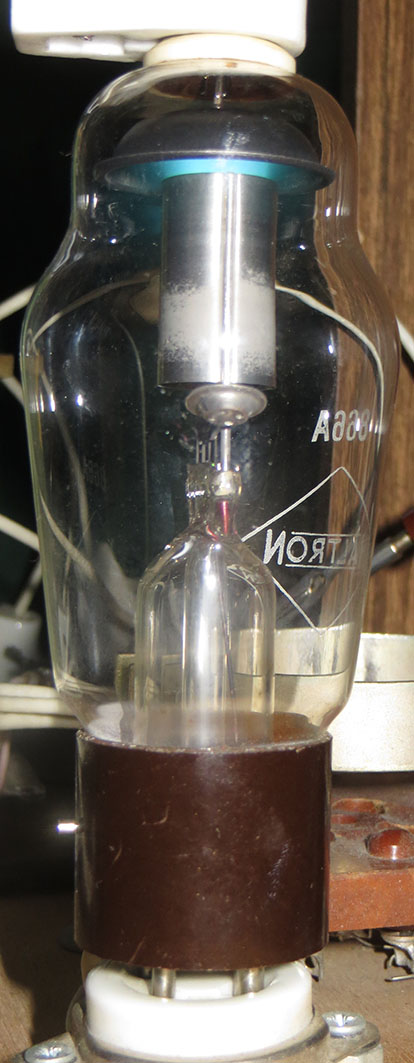

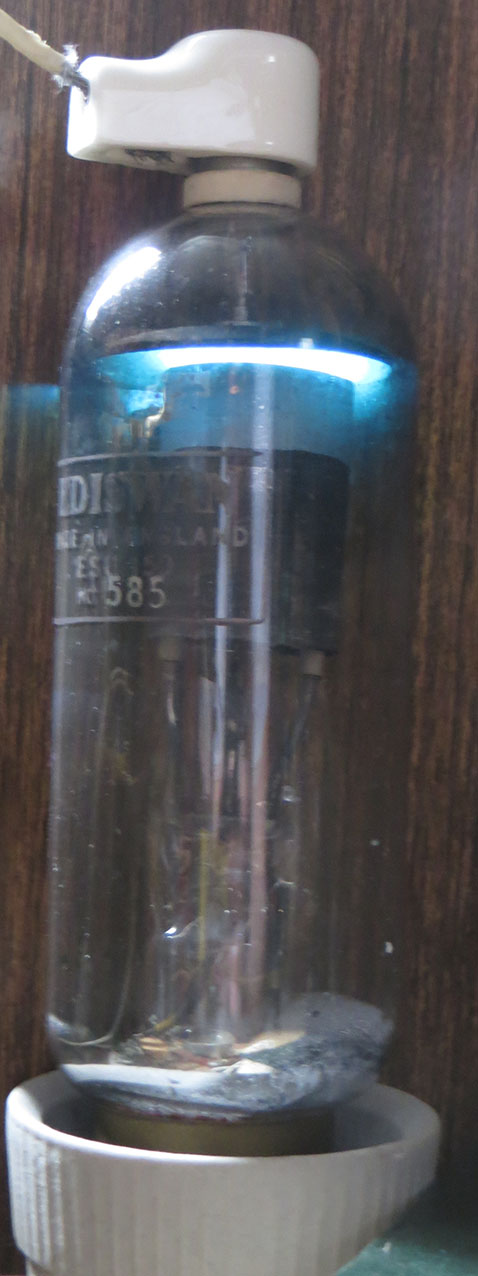

На фото 2 - 5 те же приборы в работе (в том же порядке).

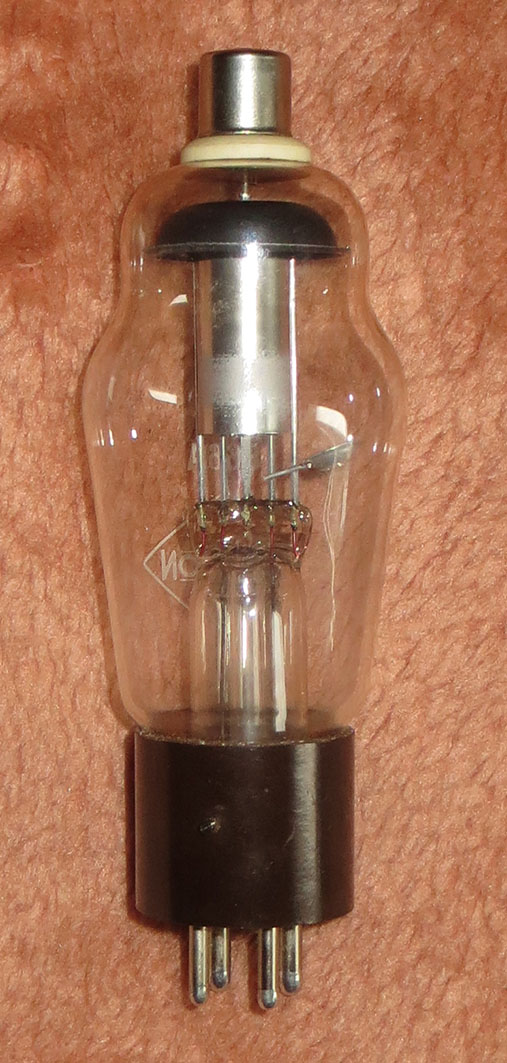

866А Haltron интересен полузакрытой конструкцией.

Спасибо silverray!



Некий неопознанный гелий-неоновый лазер. Газоразрядная трубка одним концом вклеена в металлическую втулку в которой сбоку зачем-то сделано окно как раз на против брюстеровской пластинки. В торце стоит одно из зеркал резонатора. Ни производитель ни модель лазера неизвестны. Вполне возможно, что он входил в состав какого-то специфического прибора вроде какого-нибудь интерферометра или чего-то подобного, а не был самостоятельным лазером.



Размер файла фото - 200 kB.

Произошла ошибка
Загружаемый файл слишком большой для обработки сервером.


Это только у меня так, или теперь следует загружать изображения не на сайт?



LS50 - ГУ-50
Стал обладателем LS50 со штампом германской военной приёмки (на фото в центре). Слева ещё одна LS50, справа ГУ-50 опытная. Видна идеинтичность арматуры.



На последнем фото хорошо виден штамп BAL 1964, присвоенный Telefunken-Rоеhrenwerk-Berlin.


Спасибо silverray!
