Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. suslox

    suslox Пушистикс Staff Member

    Тебе предоставится возможность его сделать:) И опубликовать тут результаты...

  2. Упырь Болотный

    Упырь Болотный Пользователь

    Первые телевизоры стали доступны широкой публике в Германии, в 1935 году, и затем в 1936 году в Британии. Американцы получили возможность приобрести долгожданную новинку только в начале 1939 года. Дело в том, что занимавшаяся разработкой телевизоров компания RCA (Radio Corporation of America) пыталась сначала разработать качественный стандарт вещания, и способный принимать его надежный телевизионный приемник, и только потом представить первый образец широкой публике. На это были очень серьезные причина: в Германии в погоне за «пальмой первенства» телевизионное вещание (и первые телевизионные приемники) сделали с разложением картинки на 180 строк. Через несколько лет количество строк в передаваемом телевизионном сигнале увеличили, но вот беда: старые приемники не могли работать с новым сигналом. Разумеется, это вызвало неудовольствие у потребителей.

    Американцы не захотели наступать на те же грабли, и это им удалось. Введенный ими стандарт телевещания, с разложением на 525 строк при частоте 30 кадров в секунду имел достаточное разрешение, чтобы мелкие детали были видны на экране. Регулярное ТВ вещание в США началось 30 апреля 1939 года, и первой передачей стала трансляция речи президента США Франклина Делано Рузвельта на всемирной открытии ярмарки в Нью-Йорке.
    Одним из первых серийных телевизоров стал «Andrea 1F5». Торговая марка «Andrea» своим появлением обязана хозяину фирмы Фрэнку Анжело Д’Андреа. Он использовал свою фамилию и свои инициалы (Andrea или FADA) в качестве торговых марок для выпускаемых его фирмой радиоприемников и телевизоров. Телевизор этот выглядел вот так:
    [​IMG]
    Изначально в телевизоре применялась ЭЛТ RCA-1804P4 с электростатическим отклонением с углом 30 градусов. Позже она была заменена на имеющую незначительные отличия 5AP4, еще позже появилась возможность установить более яркую трубку 5BP4.
    Напряжение 2-го анода, 2,5 кВ, было связано с сетью (скорее всего, стоял умножитель) и являлось опасным для жизни – впрочем, такое решение было традиционным для довоенных телевизоров. ПЧ канала изображения была 12,75 МГц; ПЧ звука – 8,25 МГц.
    Диаметр экрана, и, соответственно, диагональ изображения были очень малы: всего лишь 5 дюймов (12,7 см). Это неудобство компенсировалось низкой по тем временам ценой: в начале продаж телевизора Andrea 1F5 цена составила всего лишь $ 189,50. Более того, в продаже был доступен еще более дешевый «конструктор», в состав которого входили только собранное шасси телевизора и передняя панель, деревянный корпус отсутствовал.
    Материалы для этой заметки взяты с сайта.

    Столь длинное вступительное слово призвано объяснить моим читателем чувства, которые я испытал, когда благодаря хорошим друзьям в мои руки попал невесть откуда взявшийся в центре России…
    Кинескоп 5AP4:
    [​IMG]
    Изготовлен компанией ATL Inc., Чикаго, США, в 1940-х годах. Сведений об этой компании мне найти не удалось.
    Кинескоп применялся в нескольких довоенных моделях американских телевизоров, самой известной из которых стала Andrea 1F5.
    Следует еще раз отметить, что отклонение у кинескопа электростатическое (!!!). Дикое в наше время решение, в ранних кинескопах было очень распространено.

    Last edited: 28 фев 2017
    BMWXXX, Entladung, St2Ra3nn8ik и 7 другим нравится это.
  3. 1Ж24Б

    1Ж24Б Пользователь

    Выводы от электродов "ржавые". Так кажется ?

  4. Упырь Болотный

    Упырь Болотный Пользователь

    Безымянный ФЭУ:
    [​IMG]
    Кем и когда изготовлен – неизвестно, маркировка полностью стерта.
    Однако, по могу с достаточными основаниями предположить, что тип этого прибора – ФЭУ-94, а изготовлен он на новосибирском заводе «Экран».

    Entladung, St2Ra3nn8ik, RV12P2000 и 5 другим нравится это.
  5. юрчён

    юрчён Пользователь

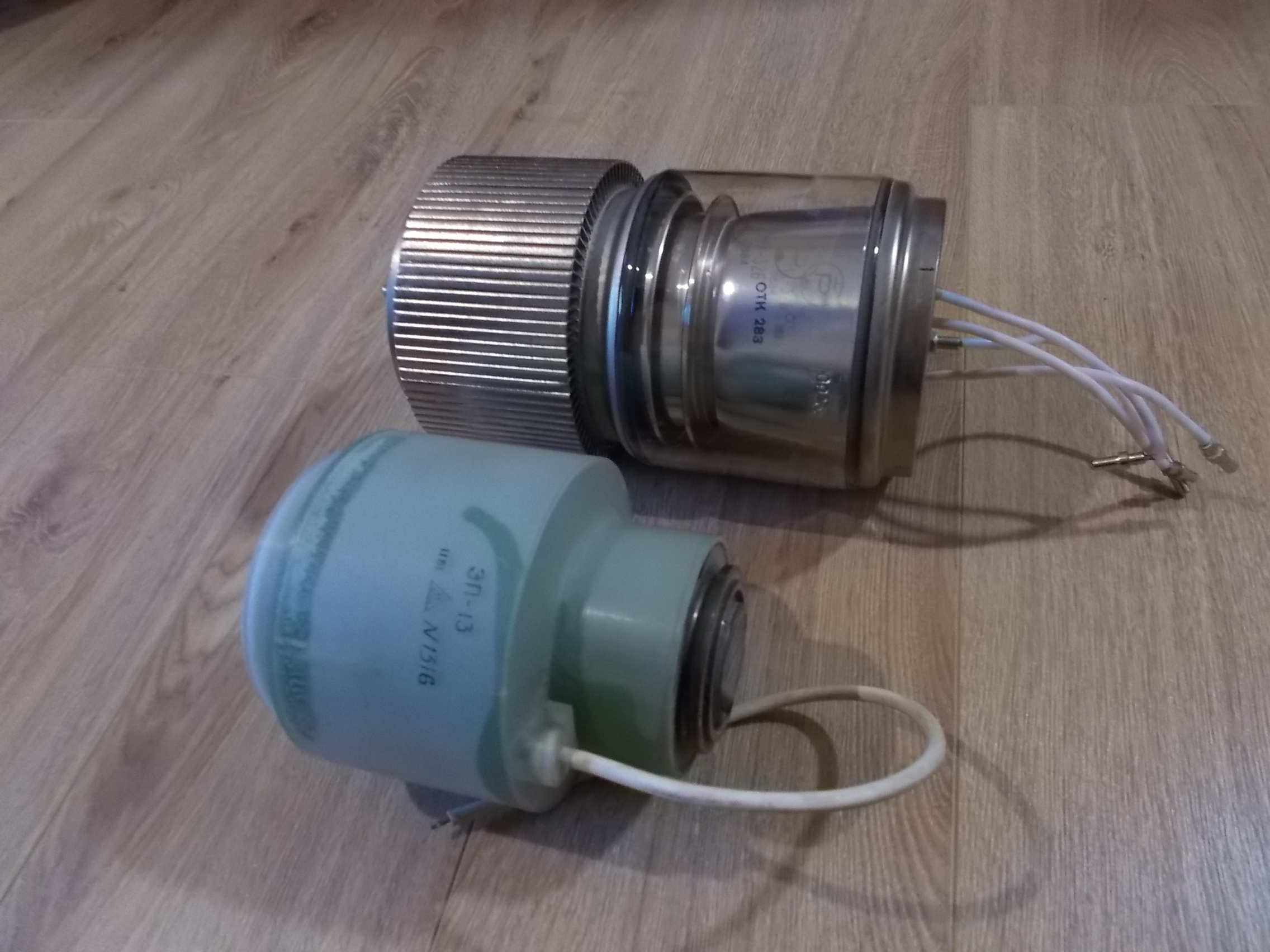

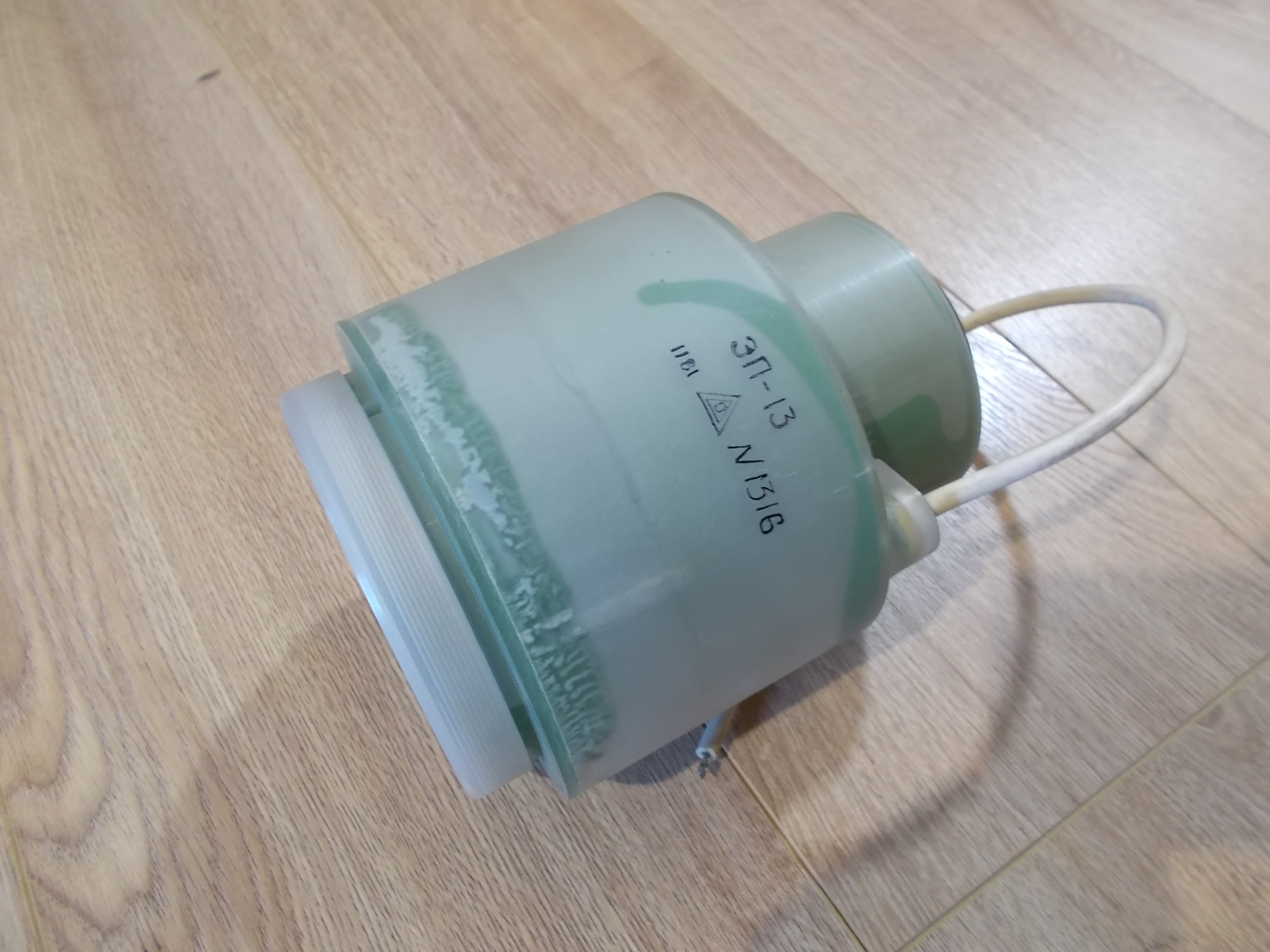

    Некий ЭОП, ЭП-13, для размерности на фоне ГМИ-32Б


    Вложения:

    • DSCN3004.JPG
      Размер файла:
      1.020,6 КБ
      Просмотров:
      570
    • DSCN3005.JPG
      Размер файла:
      953,1 КБ
      Просмотров:
      615
    Entladung, St2Ra3nn8ik, alex_lv и 6 другим нравится это.
  6. suslox

    suslox Пушистикс Staff Member

    В принципе ничего особенного - подборочка разрядников.
    [​IMG]

    Слева направо: Р-9, Р-18 (скорее всего, маркировка стерта), Р-27, Р-45 (тут назначение интересное: предназначен для защиты входных цепей яркостных и цветоразностных каскадов телевизора от пробоев в кинескопе), Р-46 и Р-350:
    [​IMG] [​IMG] [​IMG]

    [​IMG] [​IMG] [​IMG] [​IMG]

    Ну и еще миниатюрная неоновая лампочка ТН-1:
    [​IMG]

    BMWXXX, RV12P2000 и Ars_67 нравится это.
  7. Ars_67

    Ars_67 Пользователь

    Р-45 предназначен для защиты ВЫХОДНЫХ цепей видеоусилителей от пробоев в кинескопе :) Применялся, например, в Позитроновских телевизорах серии "Электроника Ц-43х".

    suslox нравится это.
  8. Упырь Болотный

    Упырь Болотный Пользователь

    Достаточно давно я помещал тут фотографию этой весьма красивой ЭЛТ… Но и сама фотография, мягко говоря, хромала, да и написать я толком тогда про нее ничего не написал. Настало время восстановить справедливость. Встречаем,

    Осциллографическая ЭЛТ бегущей волны 16ЛО101А:
    [​IMG]
    Изготовлена фрязинским опытным заводом при НИИ «Платан» в октябре 1988 года.
    Применялась в осциллографах С1-97, С1-104, С1-108, С1-116. Из широко распространенных отечественных ОЭЛТ эта трубь, пожалуй, самая «полосатая». В смысле, что осциллографы на ее основе имели самую широкую полосу – до 350 МГц. Были, конечно, и куда как более частотные приборы, но в силу их малой распространенности их можно считать мелкосерийной экзотикой.

    И еще одна осциллографическая ЭЛТ бегущей волны 16ЛО101А:
    [​IMG]
    Изготовлена фрязинским опытным заводом при НИИ «Платан» в 1991 году. Месяц изготовления затерт.
    Судя по выгоревшей полосе посреди экрана, трубка изрядно потрудилась. Но интересна она вовсе не этим.
    Предыдущая труба, выпущенная в 1988 году, имеет два стандартных распылителя геттера в виде кольцевидных лоточков (один из них показан на врезочке). В этой же распылитель имеет совершенно экзотический вид: узенькая металлическая лента с набитыми примерно через 5 мм луночками, в которые и помещены маленькие порцайки активного вещества. Эта напоминающая пистоны для детского пистолета ленточка разварена вокруг прожектора в виде эдакого пояса. При распылении она образует ровный кольцевидный слой на внутренней поверхности горловины ЭЛТ. Фрагмент ленточки показан на врезке.

    Entladung, BMWXXX, klapaucy и 7 другим нравится это.
  9. Ars_67

    Ars_67 Пользователь

    Имею в своём "приборном арсенале" С1-108. Неплохой осцил, только очень уж габаритный и тяжёлый. Интересно то, что экран у него защищён свинцовым стеклом, а в мануале написано что-то про ограничение времени работы с прибором из-за рентгеновского излучения (не помню точно, но общий смысл такой). В общем-то и неудивительно- на анод подаётся аж 25 кВ!

  10. suslox

    suslox Пушистикс Staff Member

    Совершенно неожиданная находка, даже не думал, что когда-либо такое попадет в руки:)

    Одноразовая лампа-вспышка Photoflash No. 5 от G.E.C, Англия.
    Если правильно понимаю ее устройство, то в баллоне в атмосфере кислорода находится тончайшая магниевая проволока, которая поджигается внешним высоковольтным импульсом, создающим искру между электродами, и мгновенно сгорает, давая крайне яркую вспышку света, эффективной длительностью 20 мс.

    Общий вид:
    [​IMG] [​IMG]

    Маркировка:
    [​IMG]

    Рекламный листок и плохого качества фото упаковки, на которой можно разглядеть параметры лампы (оба изображения взяты с зарубежных интернетов):
    [​IMG] [​IMG]

    BMWXXX, St2Ra3nn8ik, 1Ж24Б и 2 другим нравится это.
  11. V. Frankenstein

    V. Frankenstein Пользователь

    смутно припоминается, что и в совке одноразовые вспышки были, но с куда меньшим размером лампочки, выпускились в виде четырёхпозиционной сменной головки с 4 лампочками, называлась вроде "вспышка "Куб"". Когда отрабатывалась вспышка то просто этот кубик поворачивался на следующую позицию со следующей лампёшкой.

    вот тут больше информации https://metkere.com/2011/08/lightcube.html

    BMWXXX и Ars_67 нравится это.
  12. AlexDark

    AlexDark Пользователь

    В советских вроде был цирконий.
    А вот такого ЭВП никто не видел, и, скорее всего, никогда не увидит.
    [​IMG]
    [​IMG]
    [​IMG]

    Entladung, BMWXXX, St2Ra3nn8ik и 6 другим нравится это.
  13. suslox

    suslox Пушистикс Staff Member

    Были и подобные, например Ф-1.
    (Фото с форума Оффтоп за авторством swer)
    [​IMG]

    BMWXXX, St2Ra3nn8ik, 1Ж24Б и ещё 1-му нравится это.
  14. suslox

    suslox Пушистикс Staff Member

    Прецизионный кварцевый резонатор, совмещенный в стеклянном баллоне с позисторным нагревателем и подогревным титановым геттером - РК357СВ на частоту, обозначенную до 6-ого (!) знака после запятой - 6,399880 МГц!

    [​IMG] [​IMG]

    Можно разглядеть позисторы в таблеточном исполнении, выполняющие роль подогревателей металлической камеры, в которой видимо размещен сам кварц:
    [​IMG]

    На дне баллона находится подогревной титановый газопоглотитель:
    [​IMG]

    Last edited: 5 мар 2017
    Entladung, St2Ra3nn8ik, Ars_67 и 4 другим нравится это.
  15. Упырь Болотный

    Упырь Болотный Пользователь

    ФЭУ-14Б:
    [​IMG]
    Изготовлен новосибирским заводом «Экран» в июле 1963 года.

    ФЭУ-15Б:
    [​IMG]
    Изготовлен новосибирским заводом «Экран» в мае 1965 года.

    Entladung, St2Ra3nn8ik, RV12P2000 и 3 другим нравится это.
  16. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Ув. AlexDark выше выложил сканы с описанием генератора протонов. Выкладываю эти сканы скомпонованными в pdf документ.


    Вложения:

    Last edited: 6 мар 2017
  17. Упырь Болотный

    Упырь Болотный Пользователь

    Сегодняшний пост окончательно расставляет точки над «ё» в старом сраче споре по поводу напряжения накала одной известной старой трубки. Достаточно давно я вывешивал фотографию своего экспоната. Прошло уже много времени, отдельные несознательные персонажи поудаляли свое творчество с сайта, в результате чего все ссылки на старые посты слетели нафиг. Поэтому я для начала повторю «пройденный материал». Встречаем,
    Одна из самых первых отечественных трубок, ЛО-709а:
    [​IMG]
    Данная ЭЛТ выпущена на МЭЛЗ в июле 1960 года, перепроверена в 1982 (о чем свидетельствует надпись маркером вблизи экрана).
    Инфа на нее ловится обрывками в сети, но она крайне противоречивая. Как пример, одни называют накал 4В, другие вообще 2,5В.
    Трубка была разработана еще до войны, применялась, в частности, в локаторе ПВО П-3А, прошедшем испытания в 1944 году.Глядя на конструкцию крепления отклоняющих пластин, можно представить себе трудоемкость ее изготовления и процент брака при выпуске. Позднее, несмотря на появление специализированных и куда более продвинутых труб для осциллографии и локаторостроения, выпуск этой трубки был продолжен - подкупила ее простая и наглядная конструкция и прозрачный баллон. Трубка выпускалась небольшими партиями под названием "школьная", и предназначалась для демонстрации принципов работы ЭЛТ. В свое время, на уроках физики в школе нам такую показывали.

    Уважаемый Клапауций сразу отреагировал на этот пост, любезно предоставив сканы аж двух книжек (учебник «Электровакуумные приборы» М.Д. и Д.М. Гуревичей ,издание 1955 года и книга «Электронно-лучевой осциллограф и его применение в ИТ» И.М. Вишенчука и др., издание 1959 года), из которых убедительно следовало что напряжение накала данной ЭЛТ именно 2,5 В. Позволю себе процитировать тот его пост:

    >>У меня в книжках только 2,5В везде...
    http://lasers.org.ru/forum/attachments/lo709info1-gif.19191/
    http://lasers.org.ru/forum/attachments/lo709info2-gif.19190/

    С тех пор у меня получилось добыть еще более старую трубку, которую я к тому же отснял получше.
    Встречаем, осциллографическая ЭЛТ ЛО-709а:
    [​IMG]
    Изготовлена московским заводом МЭЛЗ в марте 1953 года.

    И вот совсем недавно хороший человек звонит мне и спрашивает: а не нужна ли мне ЛО-709а? Нет, отвечаю я. «А она с паспортом!», говорит этот змей-искуситель. Понятно, супротив такого предложения я устоять не смог. Ведь приведенные выше книги – это учебники, и указанные в них справочные данные не всегда оказываются корректными. Понятно, что «за неимением гербовой приходится писать на клозетной»… Но установить истину все же хочется. Итак, вот она:
    Осциллографическая ЛО-709а:
    [​IMG]
    Изготовлена московским заводом «МЭЛЗ» в августе 1959 года.
    А вот и ее паспорт (прикреплен документом к сообщению).
    В паспорте напряжение накала указано 2,5 В. Ура! Вот она, истина. В данном случае учебники не соврали.


    Вложения:

    • ЛО709А.pdf
      Размер файла:
      560,1 КБ
      Просмотров:
      396
    RV12P2000, St2Ra3nn8ik, Ars_67 и 6 другим нравится это.
  18. Entladung

    Entladung Активный пользователь

    Очень интересный прибор. Жаль побывал не в тех руках. Пайка в этом случае - верный способ повредить спаи. Надо было хотя бы подварить (точечной сваркой). Крокодилом подцепиться...

  19. Упырь Болотный

    Упырь Болотный Пользователь

    ФЭУ-126:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в феврале 1988 года.

    Безымянный ФЭУ:
    [​IMG]
    Внешне очень похож на ФЭУ-126. Вот только пластины, на которых собрана арматура, у него не керамические (как в большинстве виденных мною приборов этого типа), а слюдяные. Возможно, это опытный образец.
    Прибор натекший, к сожалению.

    ФЭУ-126 и безымянный ФЭУ рядом:
    [​IMG]
    Заметны некоторые отличия в разварке выводов. В остальном приборы очень похожи.

    Благодарю уважаемого SilverRay за традиционно приятный подарунок.

    Entladung, RV12P2000, St2Ra3nn8ik и 3 другим нравится это.
  20. suslox

    suslox Пушистикс Staff Member

    Нечастый гость в наших краях - урдокс - U2410-P от OSRAM, дата изготовления неизвестна.
    Интересен еще и тем, что внутри состоит из двух элементов разного размера, соединенных параллельно.

    [​IMG] [​IMG]

    St2Ra3nn8ik, klapaucy, BMWXXX и 4 другим нравится это.
