Интересные и необычные ЭВП

Интересно было бы сравнить её с ИФК-120. Внешне больно уж похожа, отличие в цоколе.



Запоминающая ЭЛТ 51ЛН1Н:

К сожалению, родная маркировка практически утрачена. Видно, что трубка изготовлена Платан, в декабре 1984 (?) года. По счастью, трубка была извлечена из остатков некоего устройства (тип его неизвестен – в нем изрядно порезвились до меня еще, и лицевая панель из алюминия была вырвана). Так вот, внутри устройства на электромагнитном экране был награвирован тип трубки, которую требуется устанавливать.
Размеры ЭЛТ: 325*440/300*405/290*385 мм кв. (габарит/наблюдаемая часть/запоминающая часть ВхШ). диаметр горловины 29,3 мм , длина 525/337 мм (габарит/конус). Диагональ 530/390 мм (габарит/рабочая). Размеры даны без учета «ушей».



Кто там у нас любитель макро Ф-3, Suslox?

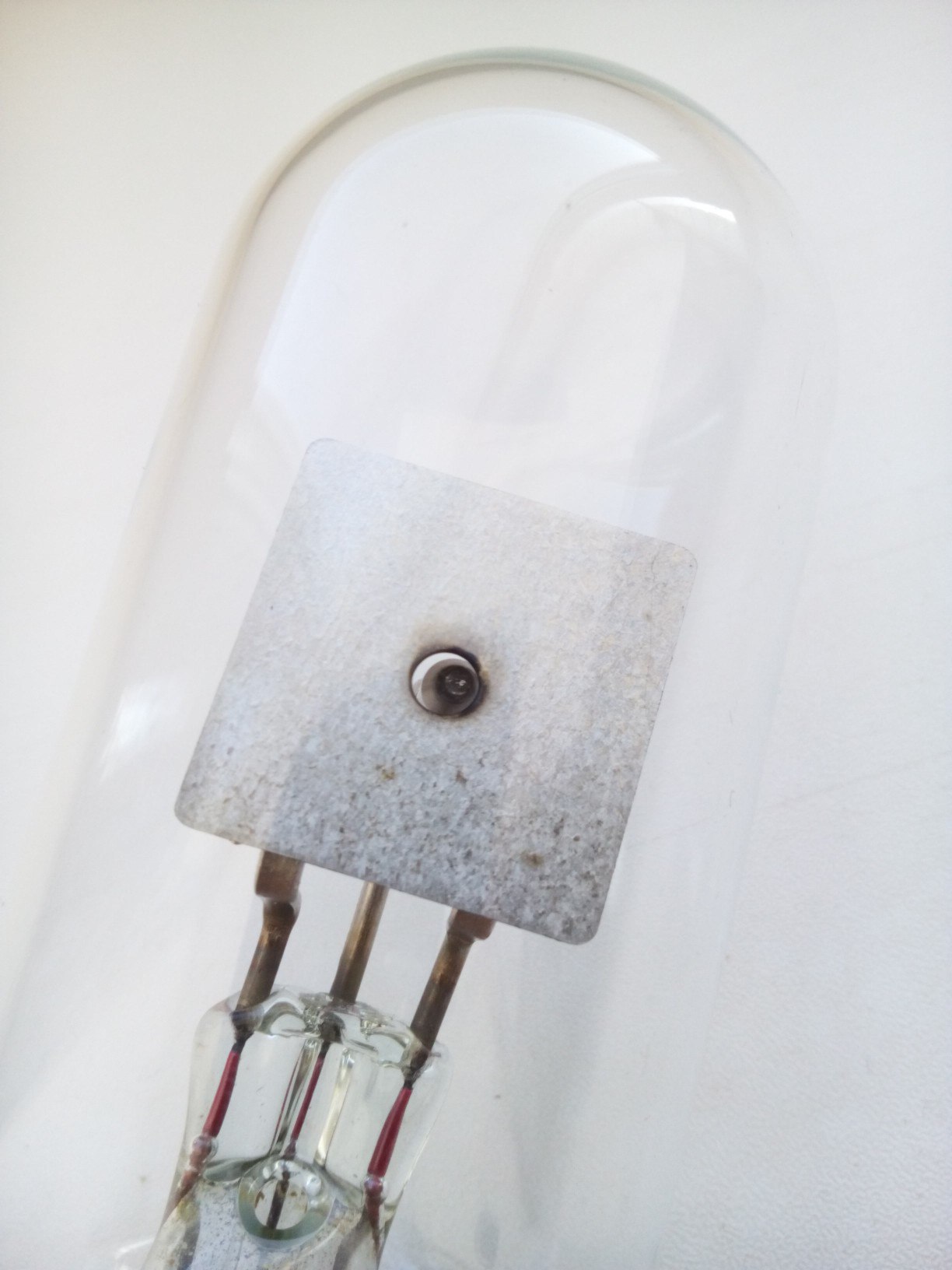

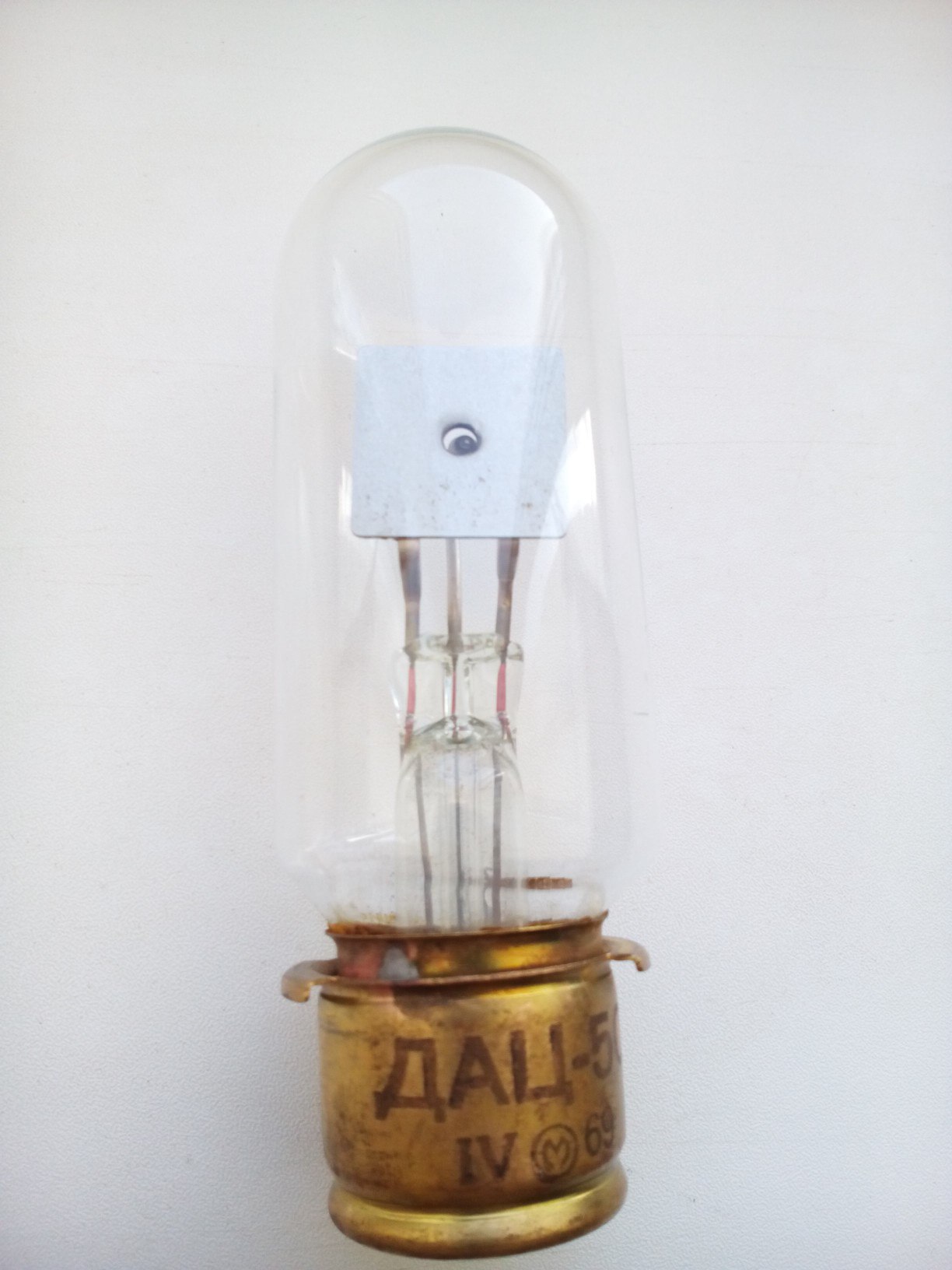

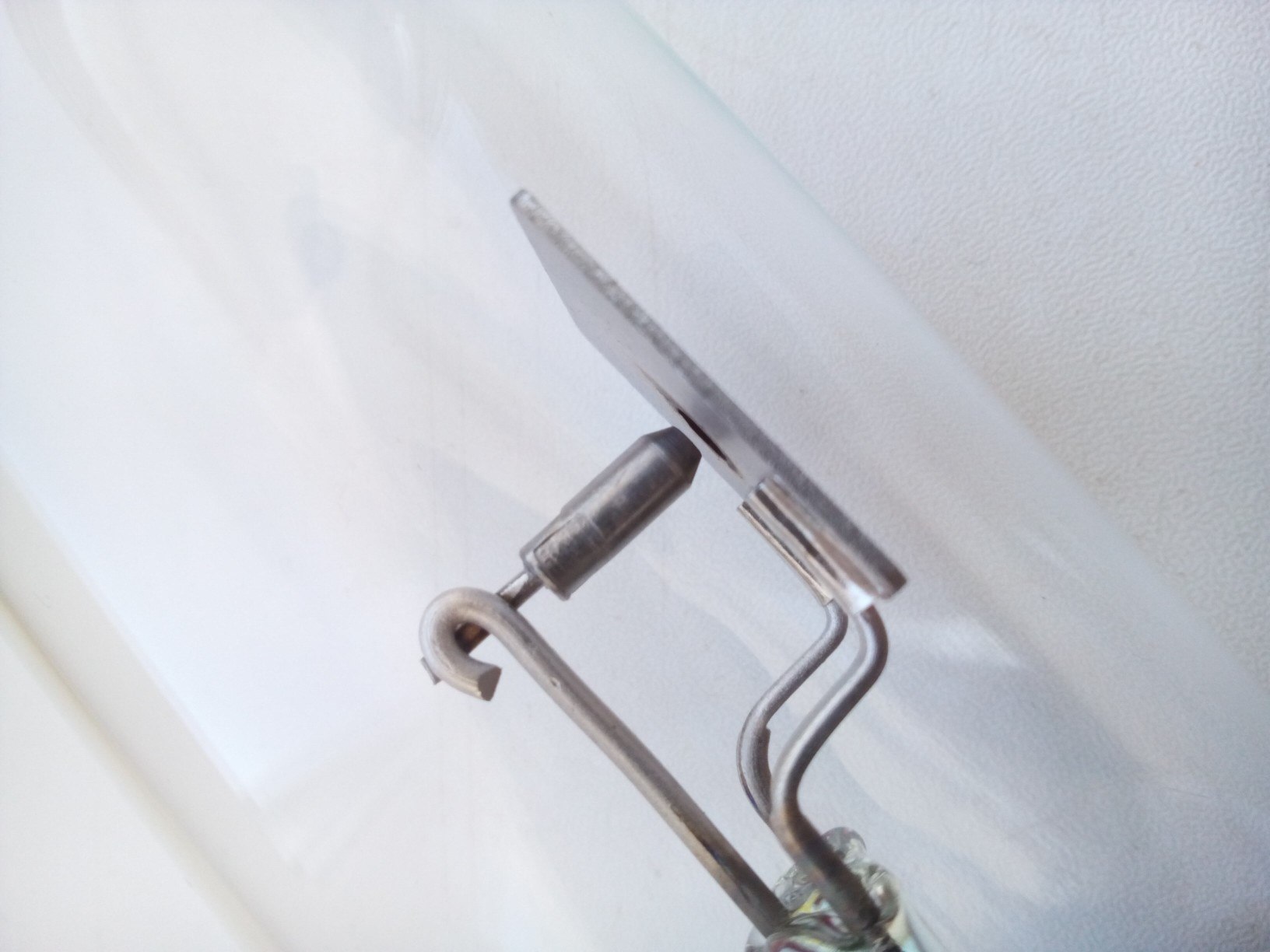

Дуговая аргонно-циркониевая лампа ДАЦ-50. К сожалению, данных на нее не нашел, если у кого есть, выложите. И "немного" описания о ней. Циркониевые лампы (ДАЦ) работают по принципу дугового разряда. Применяются в оптических приборах благодаря большой яркости свечения при малых размерах светящегося тела. Выпускаются в стеклянных баллонах с одним или двумя анодами. Катод выполнен в виде трубки из тугоплавкого металла, в которую запрессован порошок двуокиси циркония. Баллон наполнен аргоном. Дуговой разряд образуется в торце катода, образуя светящееся пятно большой яркости. Включаются в сеть переменного тока через выпрямитель. Для зажигания используется высокочастотный индуктор. Обозначение циркониевых ламп состоит из букв ДАЦ (дуговая аргонно-циркониевая) и цифр, определяющих мощность в ваттах.



Еще давно ко мне в руки попало несколько различных индикаторов ИЛЦ1-1/7. Обычные фоткать я не стал, в сети их очень много, а вот один из любопытных выложу.

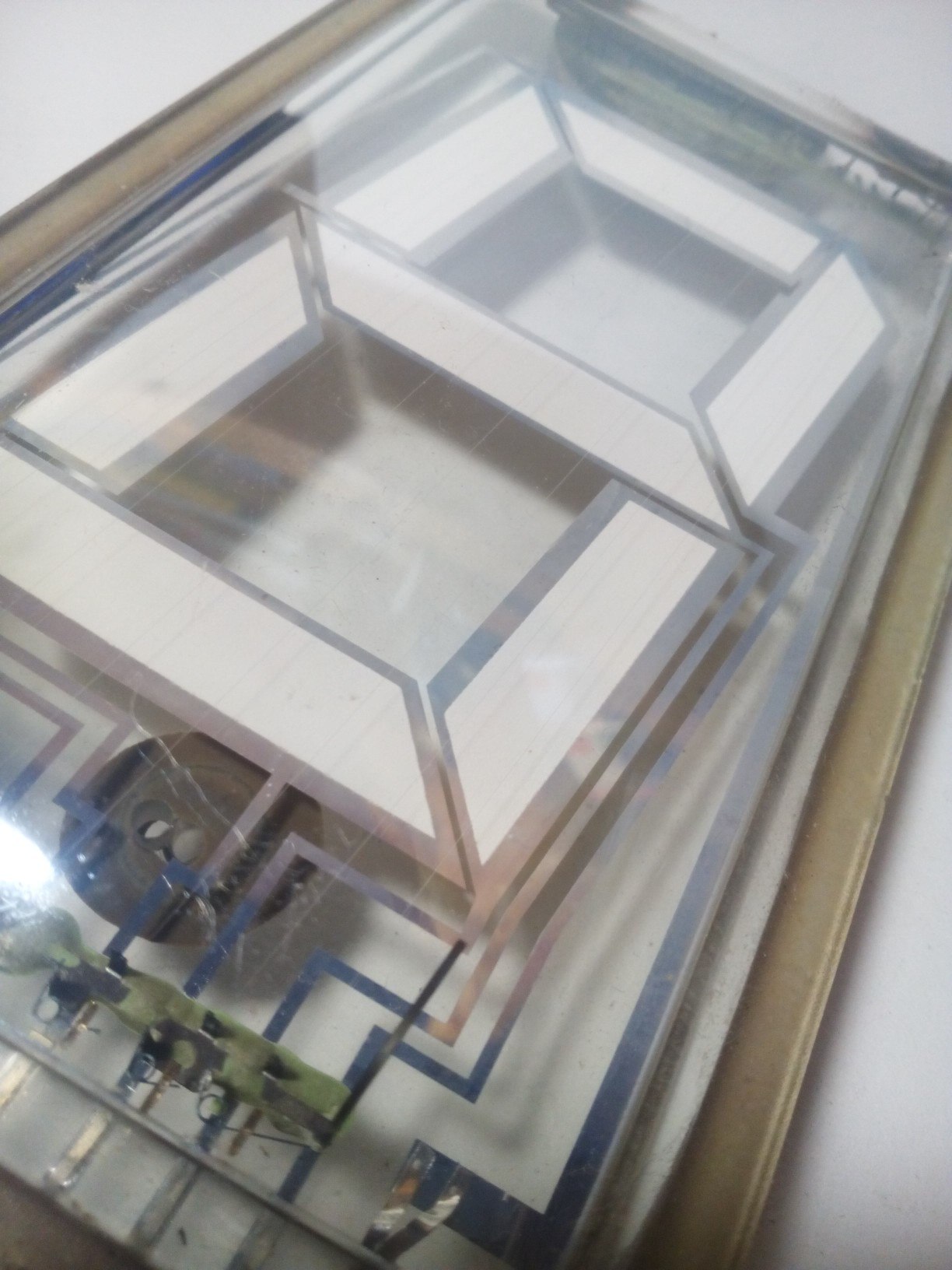

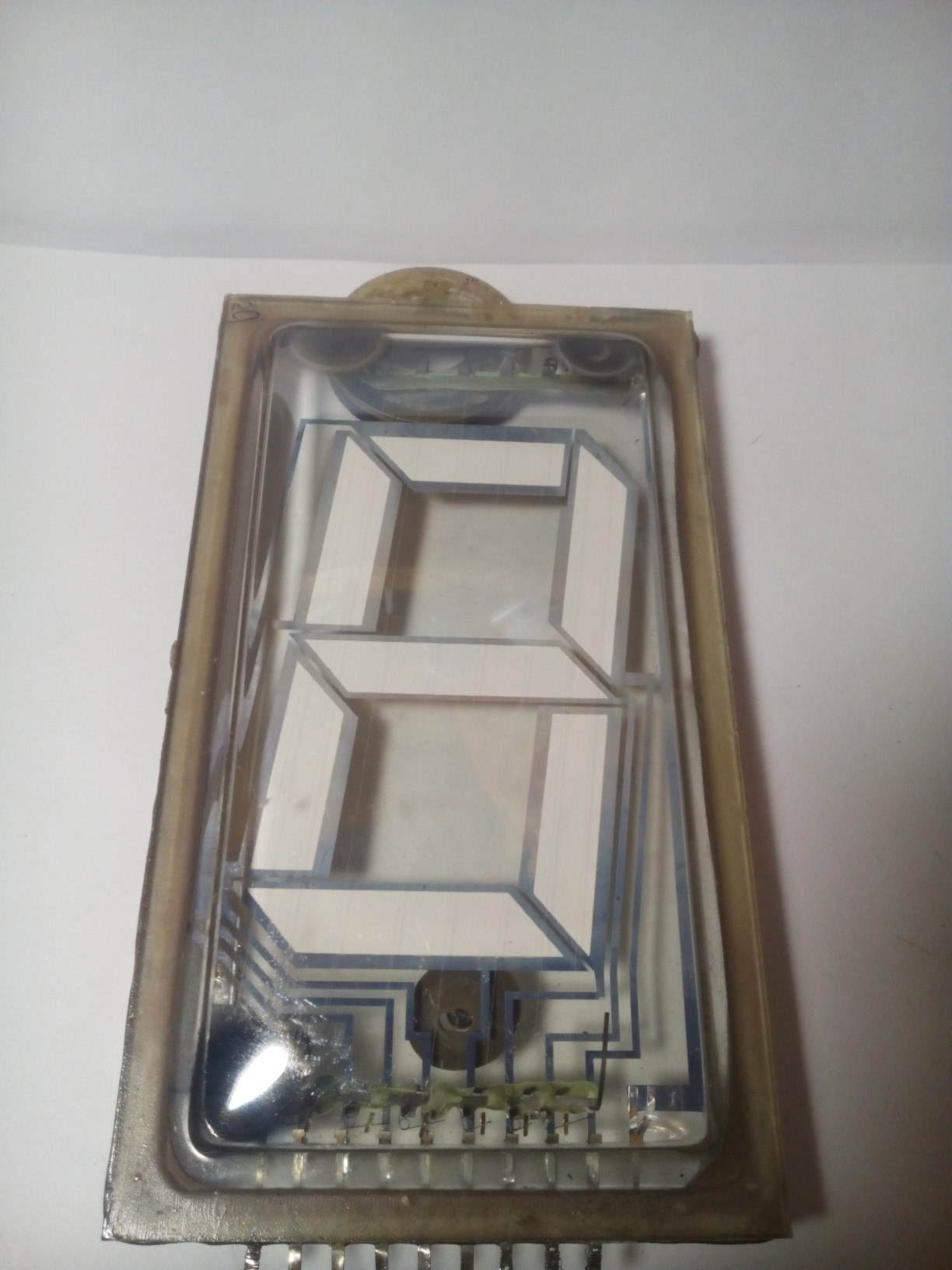

Итак,индикатор ИЛЦ 1-1/7 с закосом под "опытный" ?

Чем же он интересен? А тем,что сетки в нем нету! Видимо,на Рефлекторе экспериментировали с наличием сетки. Увы,но фото сделано давно,и поэтому оно не такое качественное...

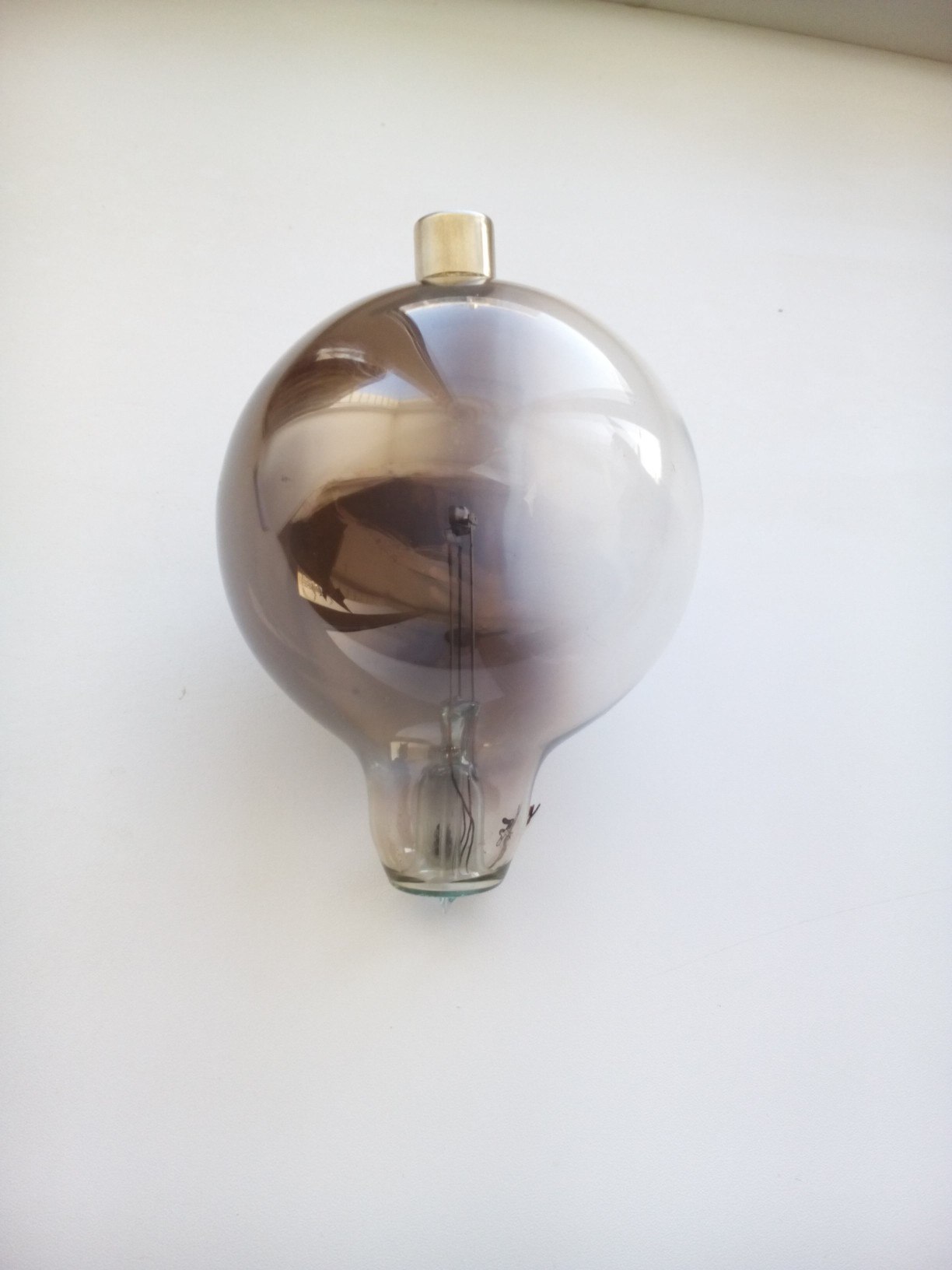

Не могу удержаться,все таки Ф-3 действительно очень красивый прибор.



6Э5П&6Э5П-И

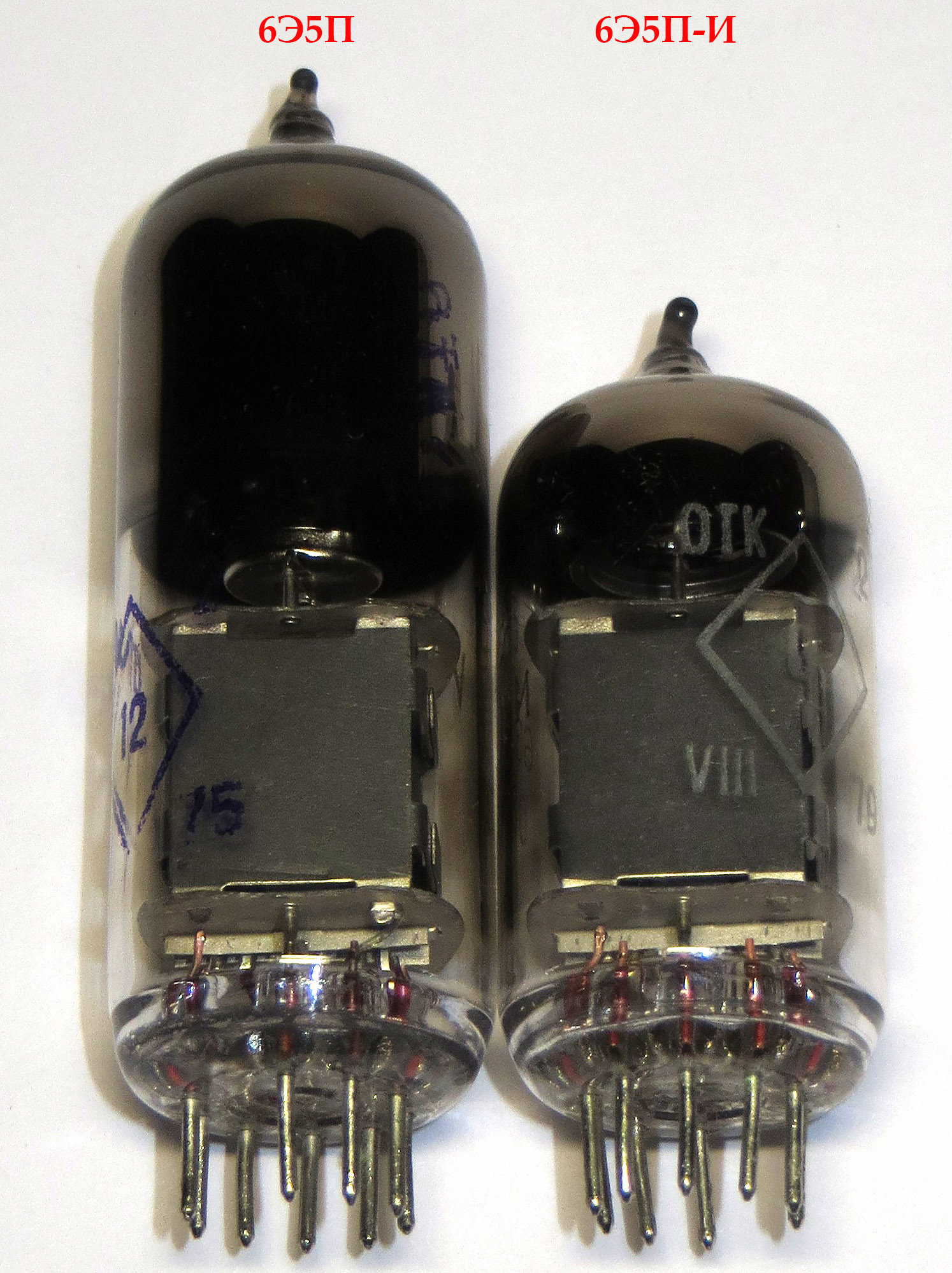

На фото 6Э5П (слева) и 6Э5П-И видна разница в размерах баллона при полной идентичности арматуры. Вероятно требования по вакууму в случае 6Э5П-И ниже, чем и об'ясняется меньшая площадь геттера.

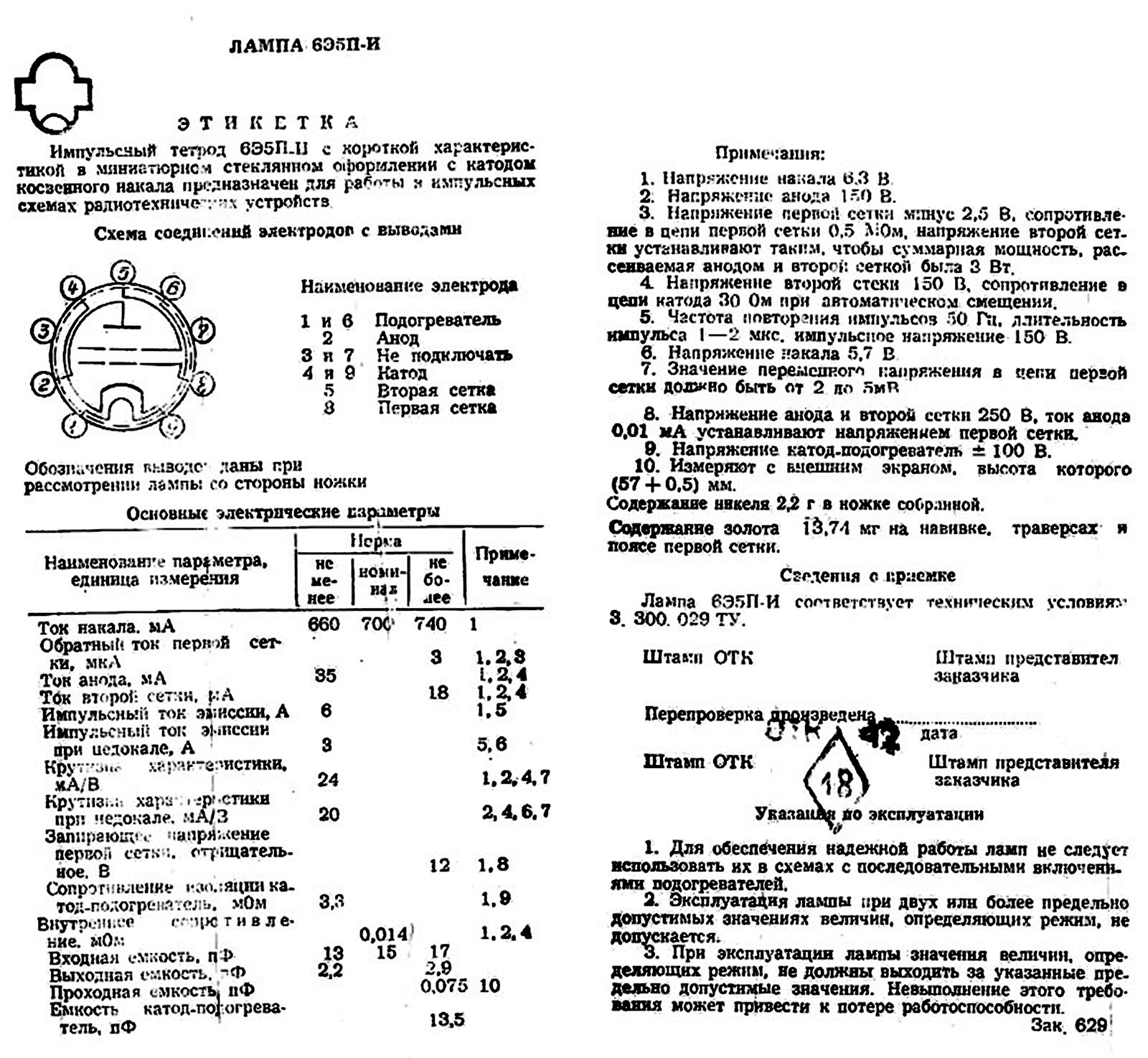

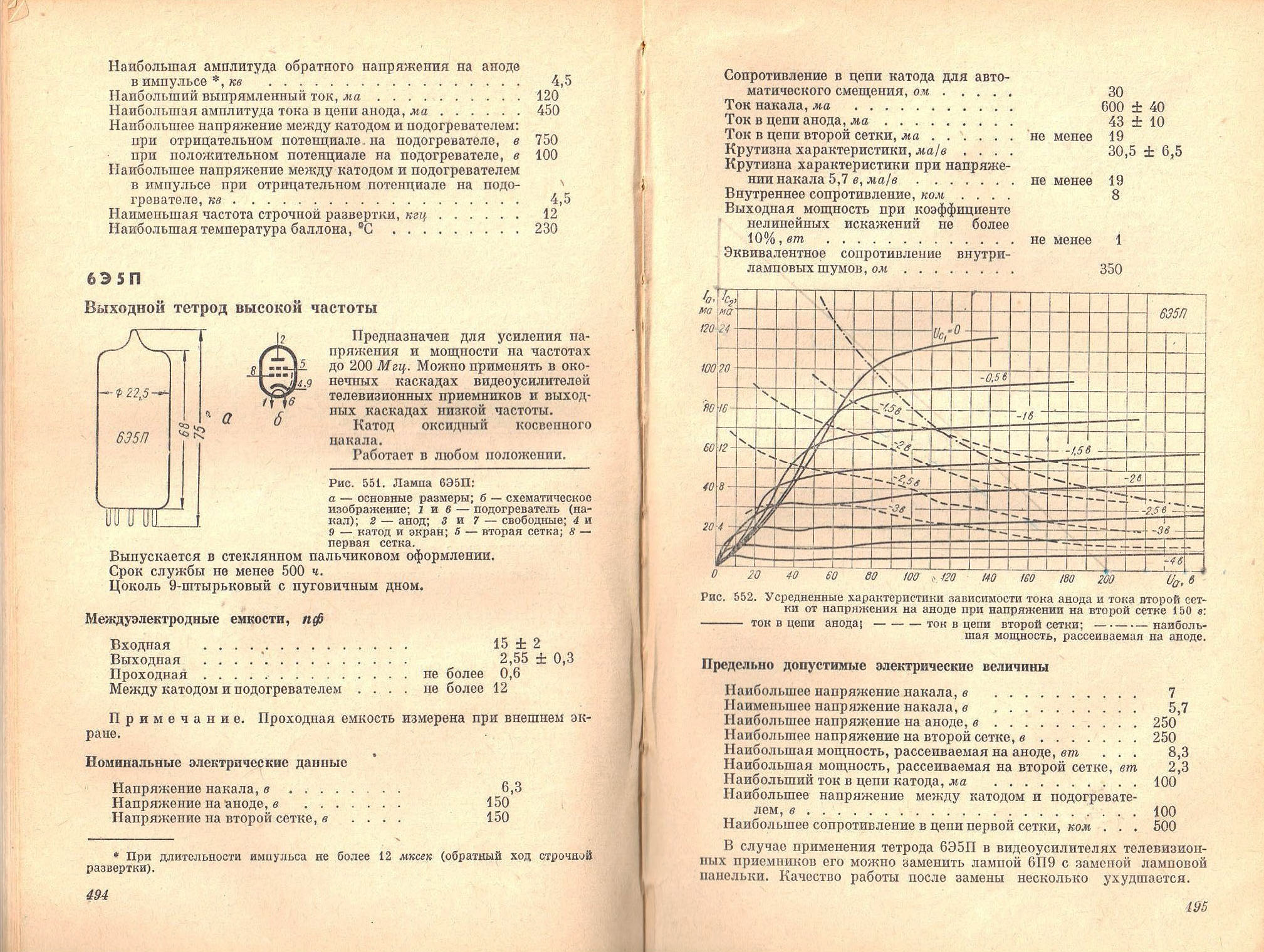

Из справочных данных на оба типа видно, что допустимая мощность рассеяния на аноде и второй сетке в случае 6Э5П-И меньше с лишком втрое. Чтобы не допустить перегрева анода во время прохождения импульсов - анод должен успеть охладиться в промежутках между импульсами.



Осциллографическая ЭЛТ 154-0667-02:

Изготовлена фирмой Sony (Япония) совместно с фирмой Tektronix (США). Дата изготовления неизвестна.
Применялась в рефлектометрах Tek1502 и Tek1503, а также в выпускавшихся под совместным брендом, Sony-Tektronix осциллографах 305, 326. Интересен тот факт, что в осциллографе 326 не только трубка изготовлена фирмой Sony, но также большинство полупроводниковых компонентов.



ФЭУ-35-1:

Изготовлен орджоникидзеевским заводом «Гран» в январе 1991 года.
Очень редкая модификация весьма распространенного ФЭУ-35, с мягкими выводами вместо цоколя.

А вот, кстати, и они сами (я их уже показывал года два назад). Несколько ФЭУ-35, и случайно среди них затесавшийся ФЭУ-35А.
Для начала – крашеные:

Снизу и справа ФЭУ-35, изготовленный орджоникидзевским заводом «Гран» в ноябре 1969 года. Сверху и слева ФЭУ-35, изготовленный там же, но в январе 1973 года. Заметна изменившаяся форма центрирующей перетяжки на баллоне.
Теперь, с позволения сказать, «неглиже»:

Снизу и справа ФЭУ-35А, изготовленный орджоникидзевским заводом «Гран» в сентябре 1972 года. Сверху и слева ФЭУ-35, изготовленный московским заводом МЭЛЗ в феврале 1966 года. Два ФЭУ, по сути, отличаются только материалом крепежных пластин, стекло у МЭЛЗовского и керамика у Грановского.



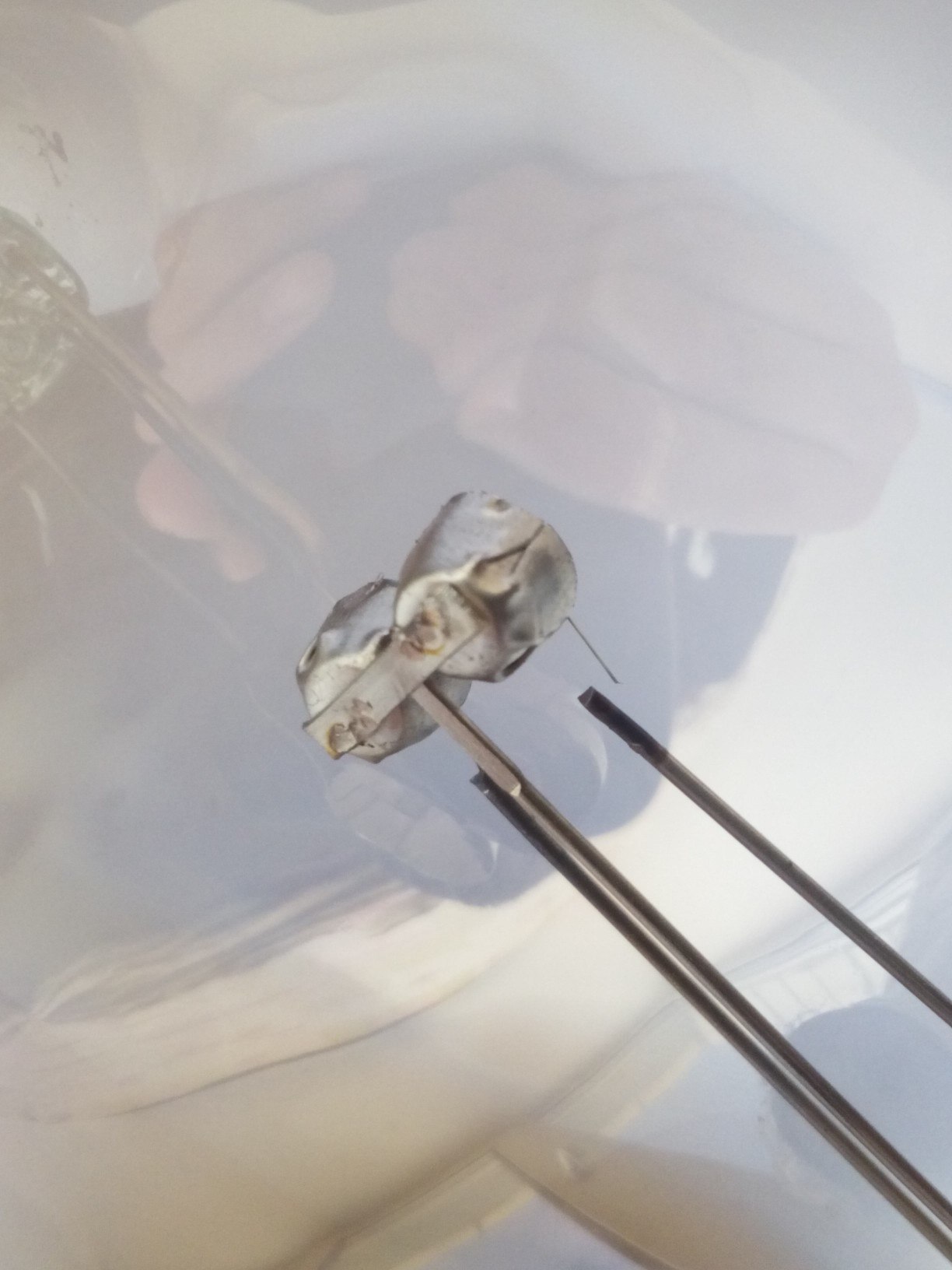

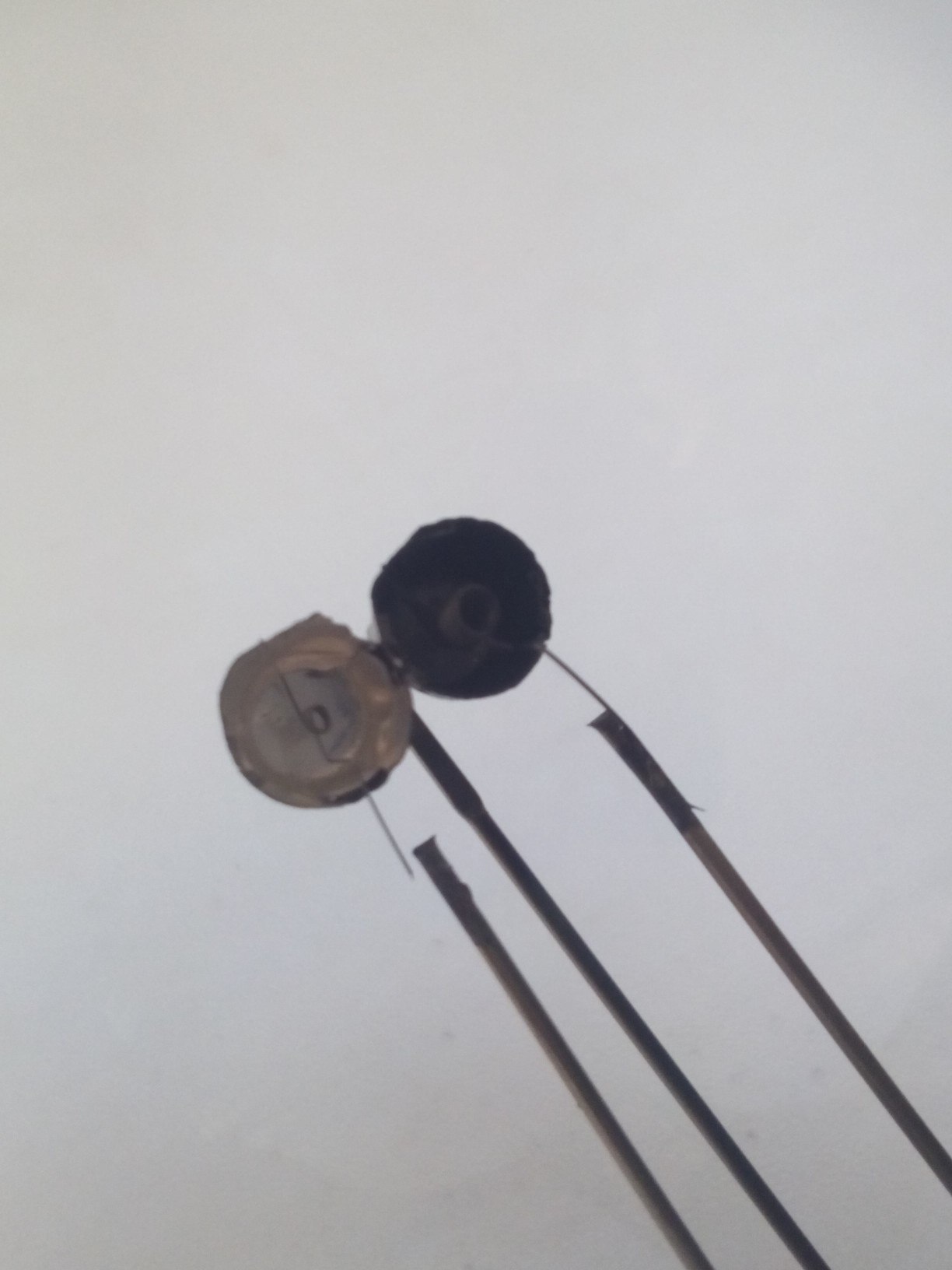

Это была такая штанга,индикатор фазы 110 Кв



Я уже показывал эти лампы когда-то дано, вот, решил переснять в лучшем качестве. Да и коллеги тоже пару раз показывали... Но

Стабилизатор электроннолучевой СГ6С:

Изготовлен саратовским заводом «Тантал» в феврале 1959 года.

Стабилизатор электроннолучевой высоковольтный 6ВС1:

Изготовлен московским заводом «МЭЛЗ» в феврале 1959 года.
6ВС1 интересен тем, что собирается непосредственно из заимствованных от ЭЛТ элементов прожектора - в отличие от СГ6С, в котором уже только принцип стабилизации остался электроннолучевой, а элементы лампы сделаны непосредственно для нее. Для примера покажу ранее уже демонстрировавшийся кинескоп 18ЛК15:



Традиционно начну свой пост с повтора.
Уже демонстрировавшийся мною ФЭУ-5:

Изготовлен московским заводом МЭЛЗ в феврале 1976 года. Фотокатод сурьмяно-цезиевый. Стекло плоского входного окна явно отличается от стекла баллона – по всей видимости, оно увиолевое или, даже, кварцевое. Очевидно, входное стекло имеет существенно отличный от стекла баллона коэффициент теплового расширения: понадобилось аж три кольцевых впайки из других сортов стекла для организации спая этого стекла с баллоном.

ФЭУ-6:

Изготовлен московским заводом МЭЛЗ в декабре 1980 года.
Прибор, по сути, ничем не отличается от ранее показанного мною куда как более известного собрата ФЭУ-5. Ну, разве только материал фотокатода другой: сурьмяно-цезиево-калиевый.


Оба ФЭУ предназначены для работы в устройствах спектрального анализа широкого применения. Очень красивые приборы!



Не совсем понятна маркировка: ведь буквы "СГ" означают "стабилитрон газовый". А этот- электроннолучевой. Исключение из правил или он таки газовый, хоть и электроннолучевой?



Стабилитронец вполне себе вакуумный, так что это исключение из правил. Что забавно, в справочнике Гурлева он живет среди ионных приборов - согласно своему названию.
Ну да чему удивляться! Вон, аналогичного назначения стабилизирующие лампы ГП-5, 6, 7, 8 тоже названы как генераторные. Хотя их более маломощные их коллеги все же названы триодами, как, например, 6С20С.

СГ6С
Высоковольтный вакуумный стабилитрон.
Предназначен для непосредственной стабилизации постоянного высокого напряжения.
Выпускается в стеклянном оформлении.
Цоколь октальный с ключом.
Верхний вывод на баллоне - анод. Катод оксидный, косвенного накала.
Срок службы - не менее 200 ч.

Основные технические характеристики СГ6С:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3
• Напряжение на аноде, кВ ...... 20
• Напряжение запирания на модуляторе, В ....... -50 ±30
• Ток в цепи анода, мкА ...... 100
• Крутизна характеристики, мА/В ...... 15

Предельно допустимые электрические величины:
• Наибольшее напряжение накала, В ...... 7,5
• Наименьшее напряжение накала, В ...... 5,8
• Наибольшее напряжение на аноде, кВ ....... 25
• Наибольшее напряжение на модуляторе, В ....... -150
• Наибольший ток в цепи катода, мкА ...... 300



А я его в Гурлеве не нашёл. Видно, год не тот (мой 1974). Теперь понятно.
Видел когда-то его "живьём" на радиорынке...
Срок службы у него, конечно, просто огромный!
