Интересные и необычные ЭВП

Кинескоп 35ЛК2Б:

Наконец-то мне попался ненатекший! Зато на нем, увы, отсутствуют данные об изготовителе и дате изготовления.
Правда, у меня про него есть устные сведения: кинескоп ну ооооочень свежий, выпущен в конце 80-х (!!!) годов, для ремонта старого телевизора у одного «важного и нужного» человека. Что-то там сорвалось, и кинескоп сначала долго лежал мертвым грузом на заводе, а теперь вот попал ко мне.



Этот кинескоп был надёжнее 35ЛК6Б у которого нередко пробивало накал на катод.



Интересный приборчик попал ко мне,но не мой профиль коллекционирования...

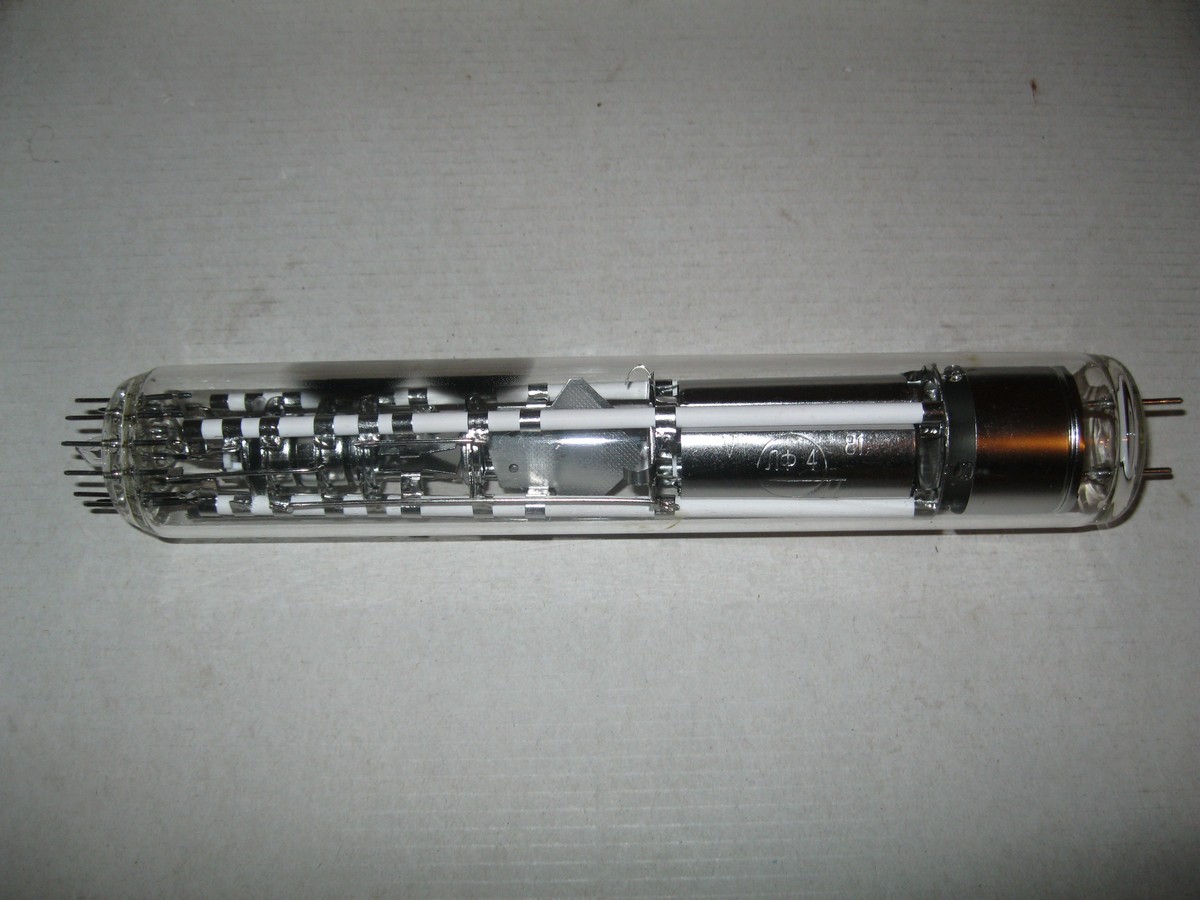

Встречаем лампа функциональная ЛФ-4

Вся арматура красиво разварена на керамических траверсах.

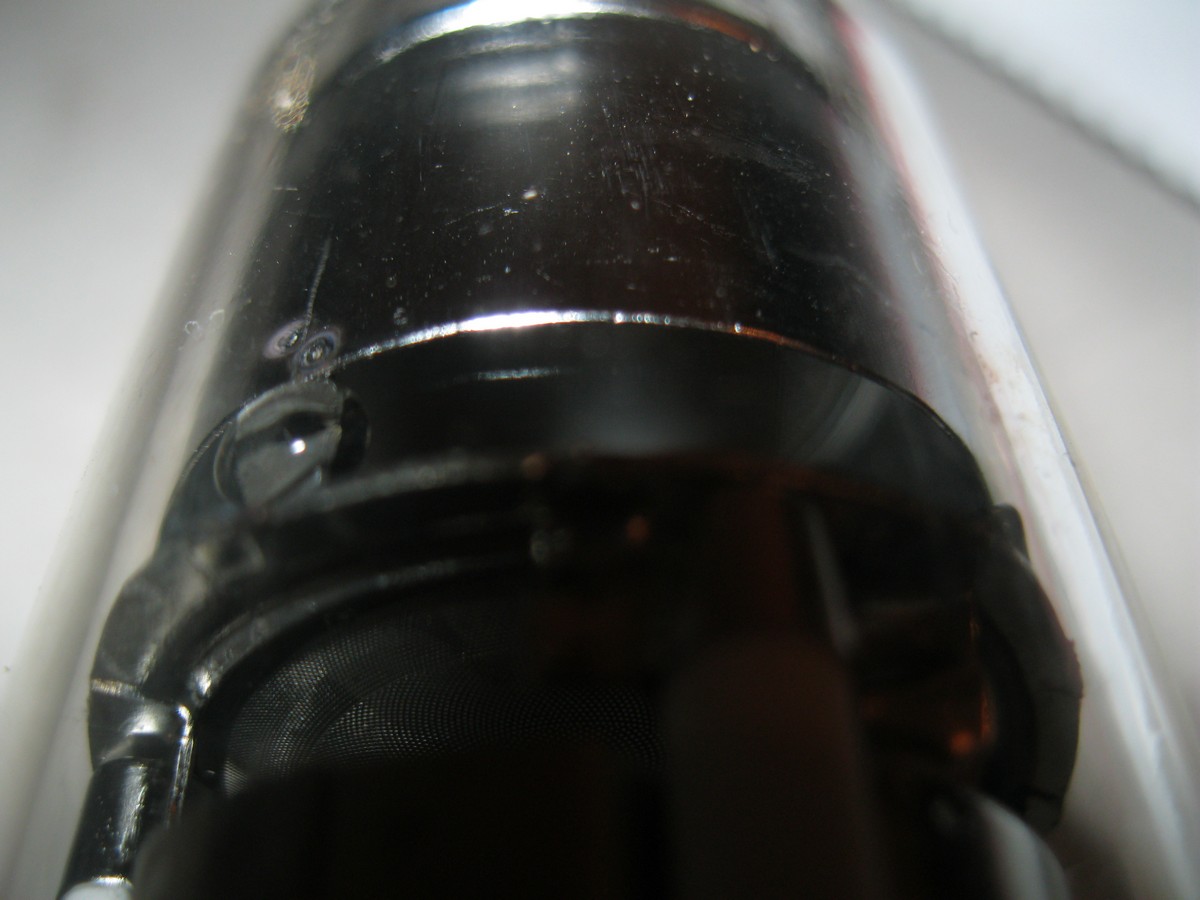

Удалось сфотографировать некую "сетку" назначение которой мне не известно (думаю тов.Упырь может нам поведать )

больше фото и информации есть на сайте Клапауция:http://www.155la3.ru/lf4.htm

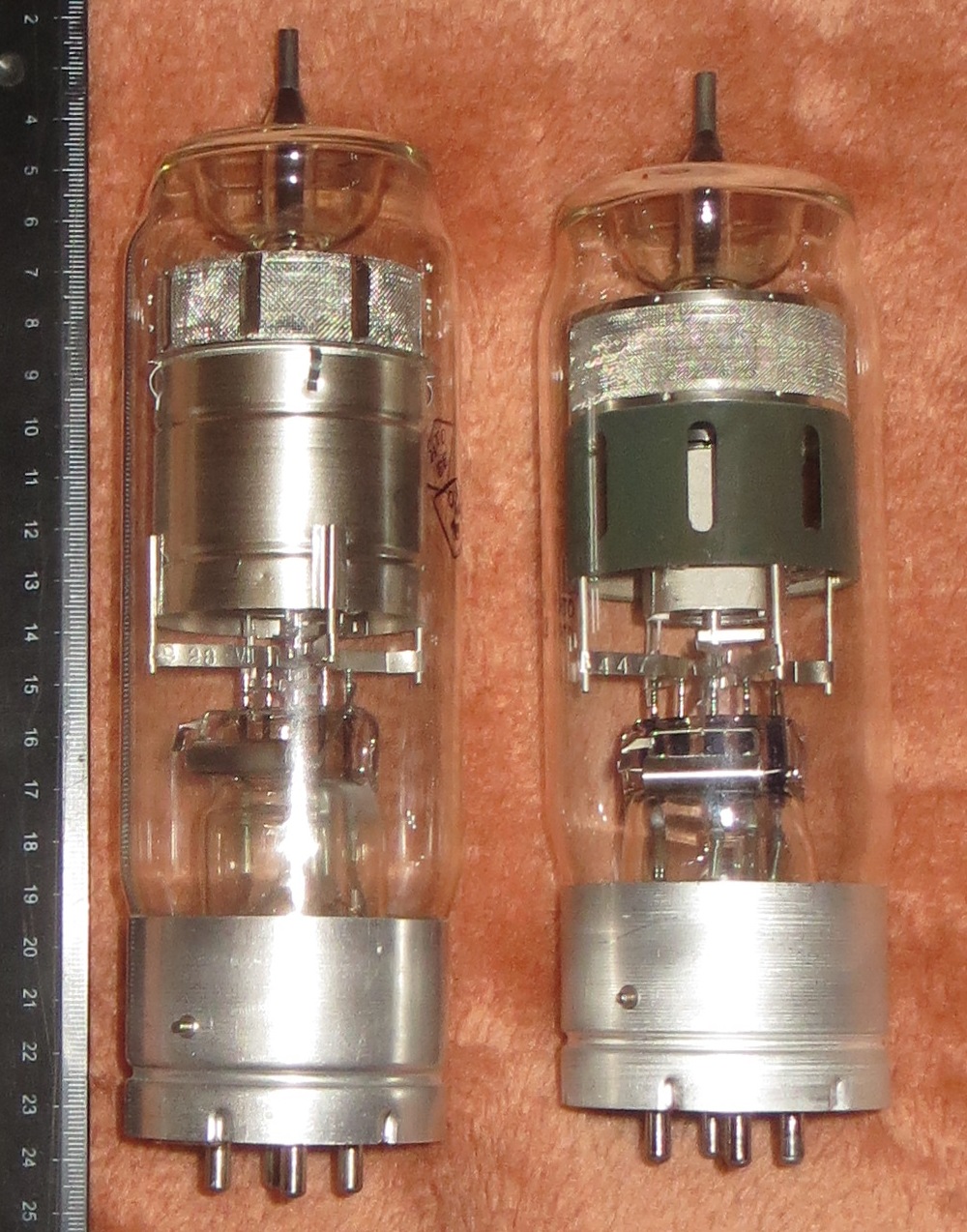

Импульсные водородные тиратроны ТГИ1-325/16 и ТГИ3-325/16 (илл. А)

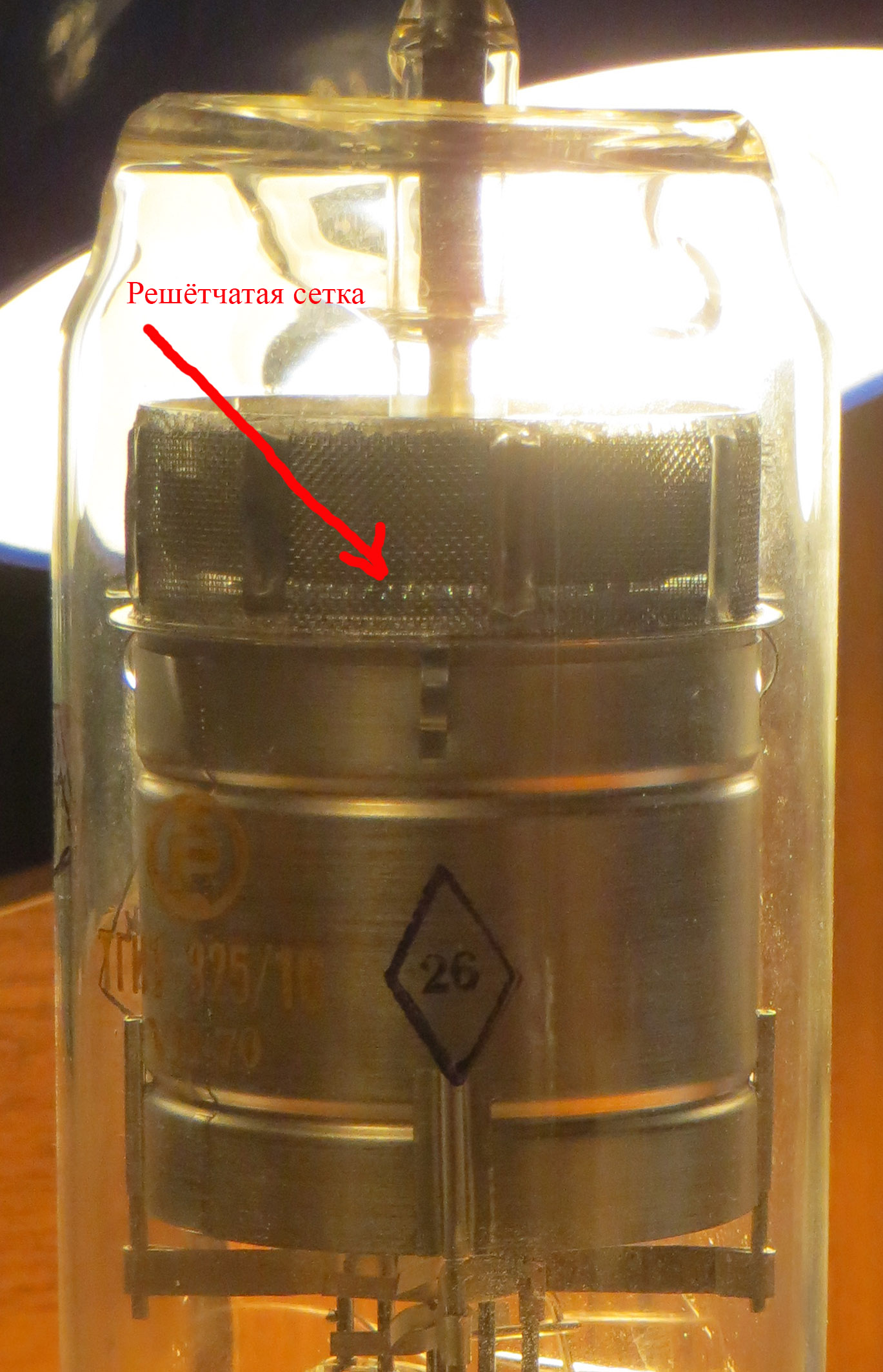

Отличаются конструктивным исполнением сетки: в раннем ТГИ1-325/16 (илл. В) применена рещётчатая сетка, сплетённая из проволоки, в разработанном позднее ТГИ3-325/16 (илл. С) сетка выполнена штампованной, в производстве более простой.



Суперортикон ЛИ-234:

Изготовлен новгородским заводом «ЭЛКОН» в декабре 1977 года. В каких камерах трубка использовалась – мне неизвестно.
И опять, закон парных случаев: за полгода это уже вторая ЭЛТ в моей коллекции, изготовленная ранее неизвестным мне новгородским заводом.

До кучи покажу пару видиконьев.
Глетикон (видикон с мишенью на основе оксида свинца) ЛИ-484с:

Изготовлен ленинградским ВНИИ электронно-лучевых приборов «Электрон» в августе 1989 года.

Видикон ЛИ-483:

Изготовлен нальчикским электровакуумным заводом в августе 1985 года.



Да, в то время никто другой не проектировал и не изготавливал водородные тиратроны.
Форма баллона так же отличается от более поздних.

В суперортиконах есть особенная красота.

Плюмбикон. Но так называть было нельзя.

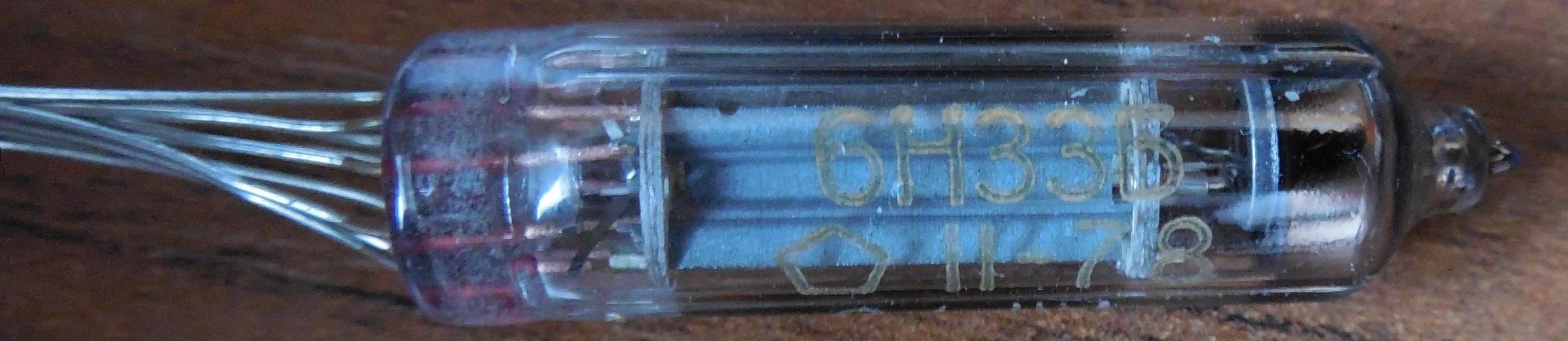

6Н33Б. Как у 6Н28Б, канавки на баллоне мешают рассмотреть сетку.



Не гиря, конечно. Но тяжёлое состояние возможно.



А если серьёзно- что это за загадочный прибор? Ещё бы пару фоток- спереди и с цоколя (Диаметр, сколько штырьков?)



Спасибо за фото. А о существовании Гугля слышал, но искать (задавать вопрос) просто не пробовал



Нет, это и с исторической, так сказать, точки зрения интересные приборы. Собственный путь "сумрачного тевтонского гения".

"МАГНЕТРОНЫ ДЛЯ НЕПРЕРЫВНОГО ГЕНЕРИРОВАНИЯ
Еще до развития радиолокации в Германии была разработана серия маломощных настраиваемых магнетронов с разрезными анодами, которые могли работать на волнах от 100 до 5,3 см. В дальнейшем эта серия была дополнена специальными радиолокационными магнетронами, предназначавшимися в основном для создания помех и для использования в приёмниках радиолокационных станций в качестве гетеродинных магнетронов.

В англо-американской радиолокационной аппаратуре для этой цели применяются специальные лампы — клистроны, которые в диапазоне от 10 до 3 см работают лучше гетеродинных магнетронов. В Германии до 1945 г. эти лампы освоены не были.

При дальнейшей разработке гетеродинных магнетронов в Германии были получены лампы на волны от 0,8 до 0,2 см. Это представляет большой интерес, так как сконструировать клистрон на волну короче 1 см по технологическим соображениям чрезвычайно трудно."

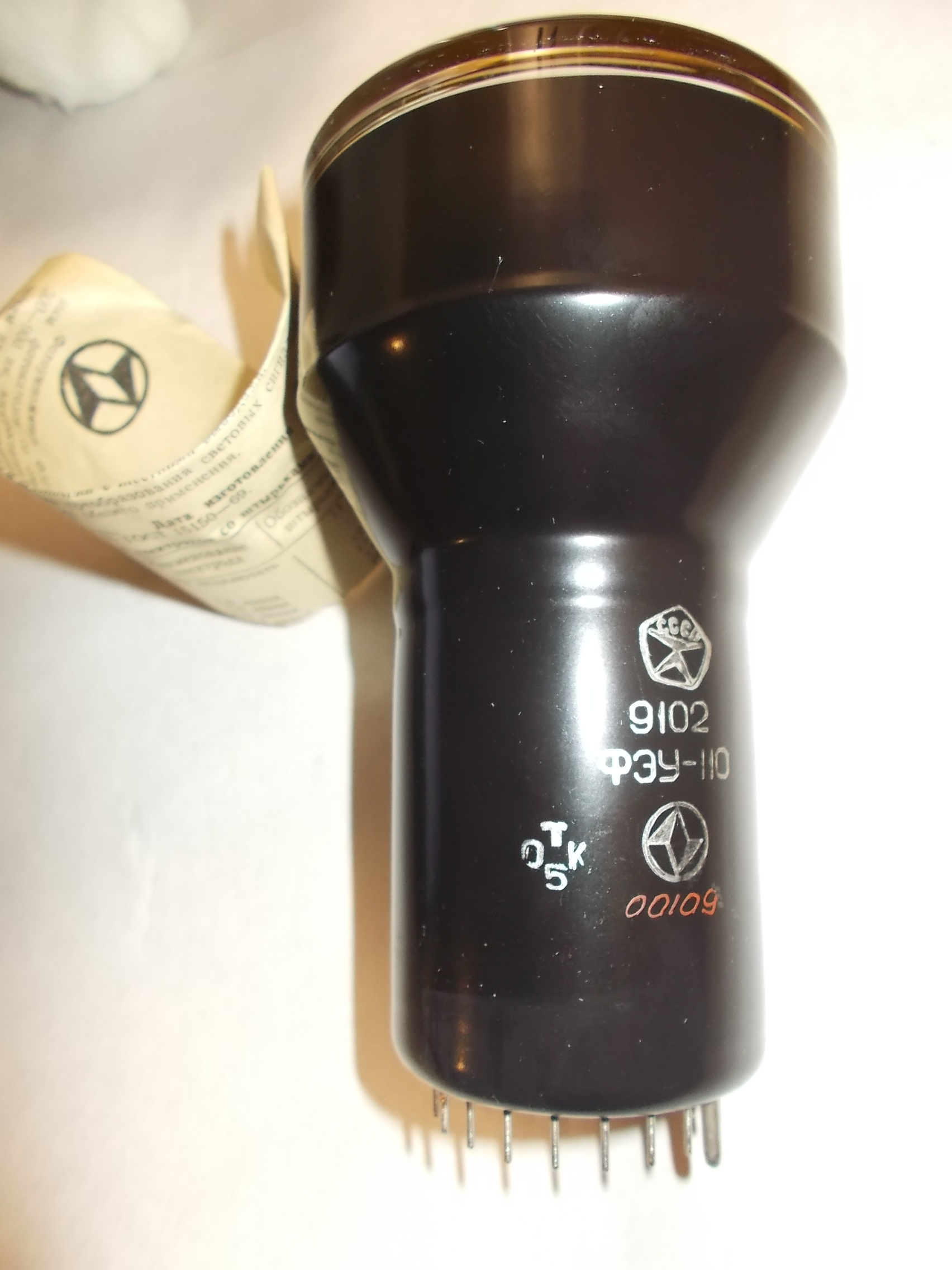

Фэу-110



Что-то надо уточнить: или магнетрон со внешним контуром или не на 100 см.



Моя наглость перешла все границы. Второй раз подряд я повторяю один и тот же пост, и опять у меня есть к этому основания! Итак,
Осциллографическая ЭЛТ 11ЛО8ВИТ:

Изготовлена львовским заводом «Кинескоп» в июне 1990 года.
Трубец, судя по резкой границе пятна напыления геттера, потихоньку подтекает. Грустно.
Зато весело то, что вместе с ЭЛТ был паспорт, который развеял сомнения насчет цветов свечения экрана. По поводу применяемости же формулировка в паспорте конкретикой не блещет. Позволю себе процитировать:
«…с плоским прямоугольным комбинированным экраном голубого цвета свечения со средним послесвечением и желто-зеленого – с длительным послесвечением…»; «…предназначена для визуальной регистрации электрических процессов в радиотехнической аппаратуре».

А теперь повод для повтора. Встречаем, родная сестрица показанной выше трубки,
Осциллографическая ЭЛТ 11ЛО8ВТ:

Изготовлена львовским заводом «Кинескоп» в марте 1985 года.
Здесь экран обычный, односекционный.

ЗЫ. по многочисленным просьбам уважаемой публики добавлю рулончик туалетной бумаги.
