Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 374 из 432
  1. suslox

    suslox Пушистикс Staff Member

    Нувистор 6С62Н, 1967 год, опытная:
    [​IMG]

    За экземпляр спасибо Alex_lv. :)

    suslox, 3 авг 2016
    #7461
    Entladung, alex_lv, sseg и 2 другим нравится это.
  2. Crendel

    Crendel Пользователь

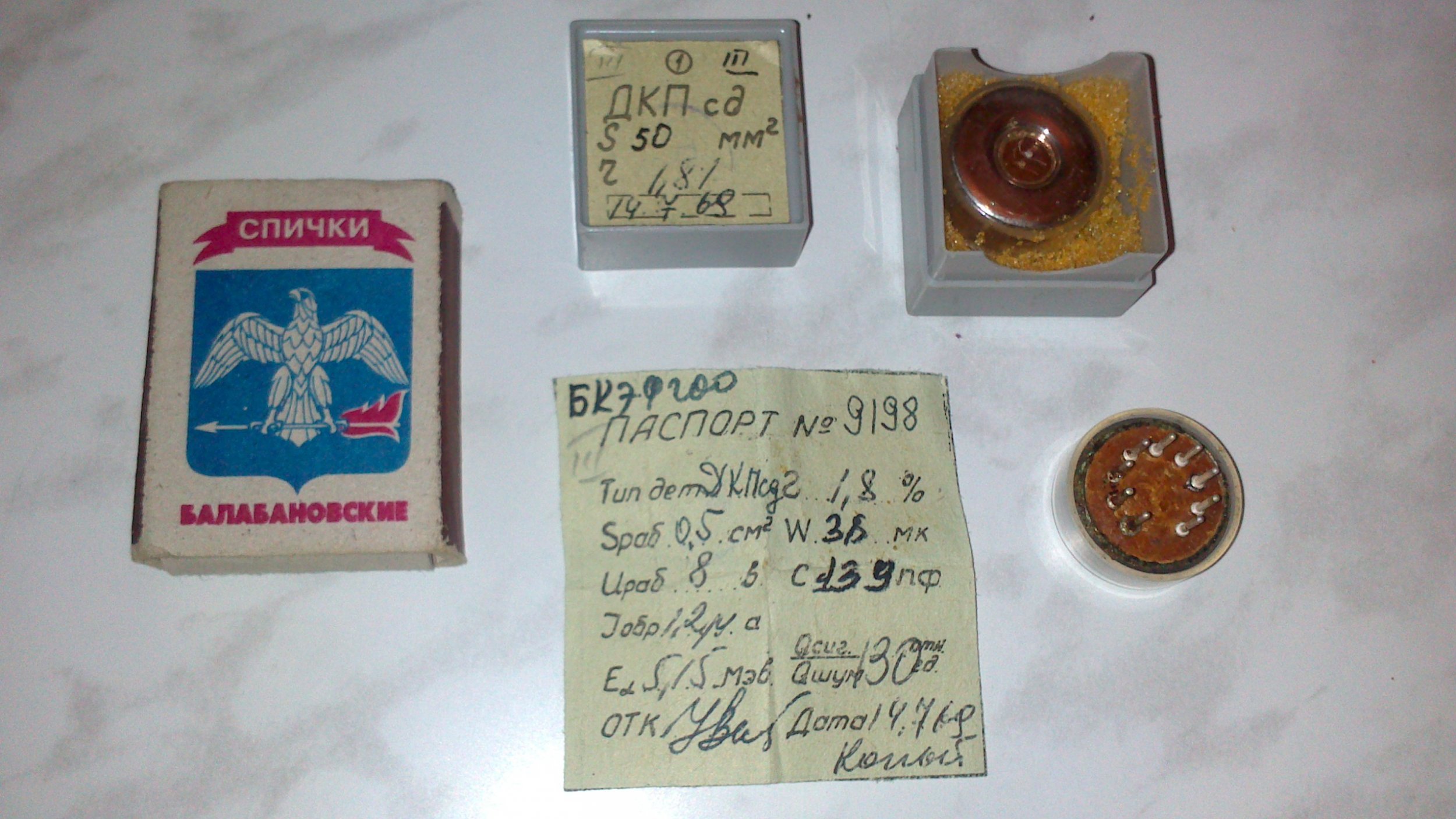

    Не знаю что это, но ГОСТ на разъём как у ЭВП.

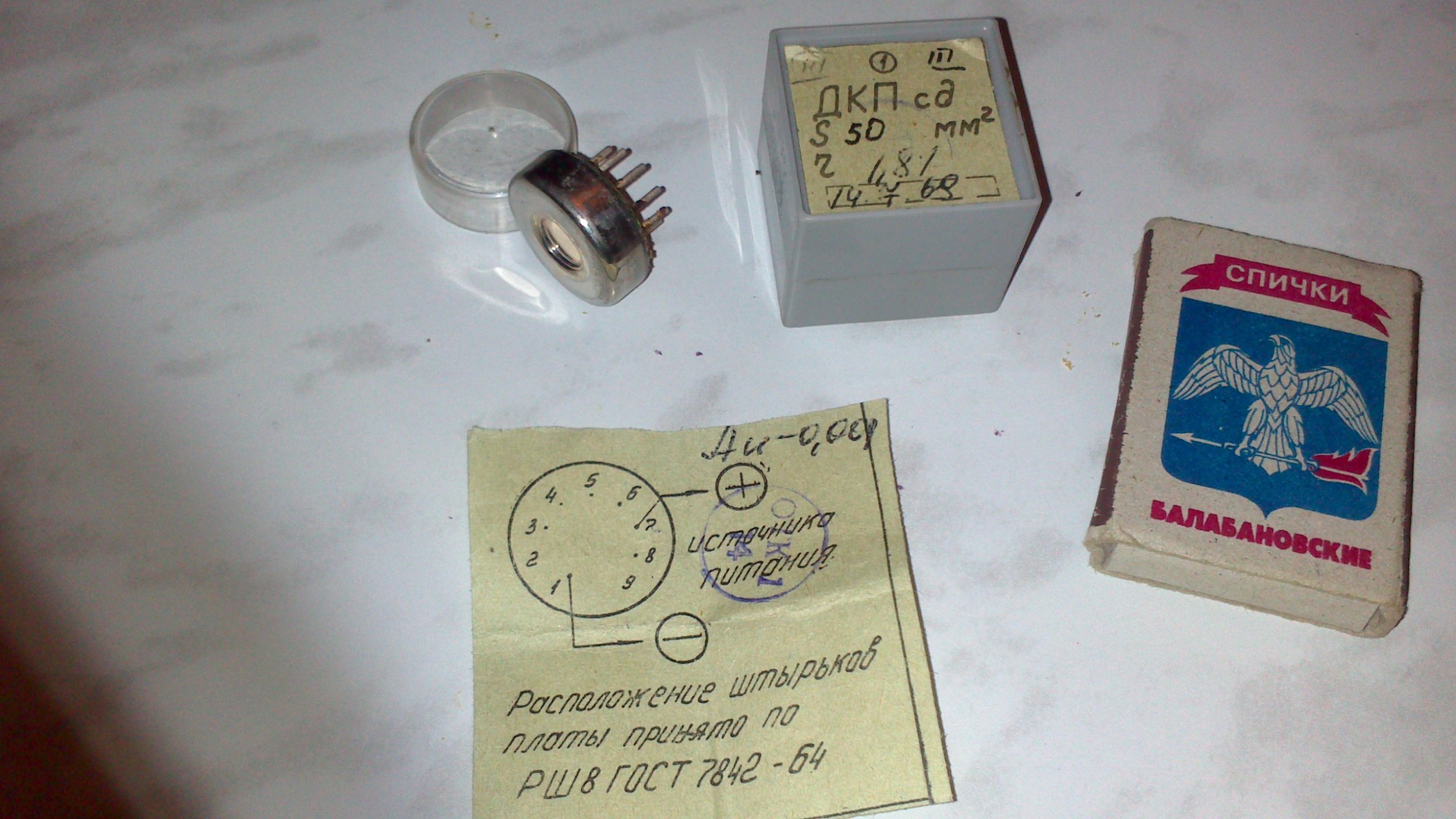

    DSC_0094.jpg DSC_0098.jpg .
    Наверно одну распилю по диаметру.
    На вид железная, со стороны ножек карболит.

    Crendel, 5 авг 2016
    #7462
    St2Ra3nn8ik, RV12P2000, klapaucy и ещё 1-му нравится это.
  3. Упырь Болотный

    Упырь Болотный Пользователь

    Безымянная проекционная ЭЛТ:
    [​IMG]
    Дата изготовления и изготовитель неизвестны. Диаметр экрана около 6см.

    Безымянная проекционная ЭЛТ:
    [​IMG]
    Дата изготовления и изготовитель неизвестны. Диаметр экрана около 6см.

    Упырь Болотный, 5 авг 2016
    #7463
    Анархист, alex_lv, St2Ra3nn8ik и ещё 1-му нравится это.
  4. suslox

    suslox Пушистикс Staff Member

    Это кремниевый детектор радиоактивного излучения, в данном случае судя по надписям на листочке - на гамму.
    Штука интересная, но несколько мимо данной темы:)

    suslox, 5 авг 2016
    #7464
  5. Ars_67

    Ars_67 Пользователь

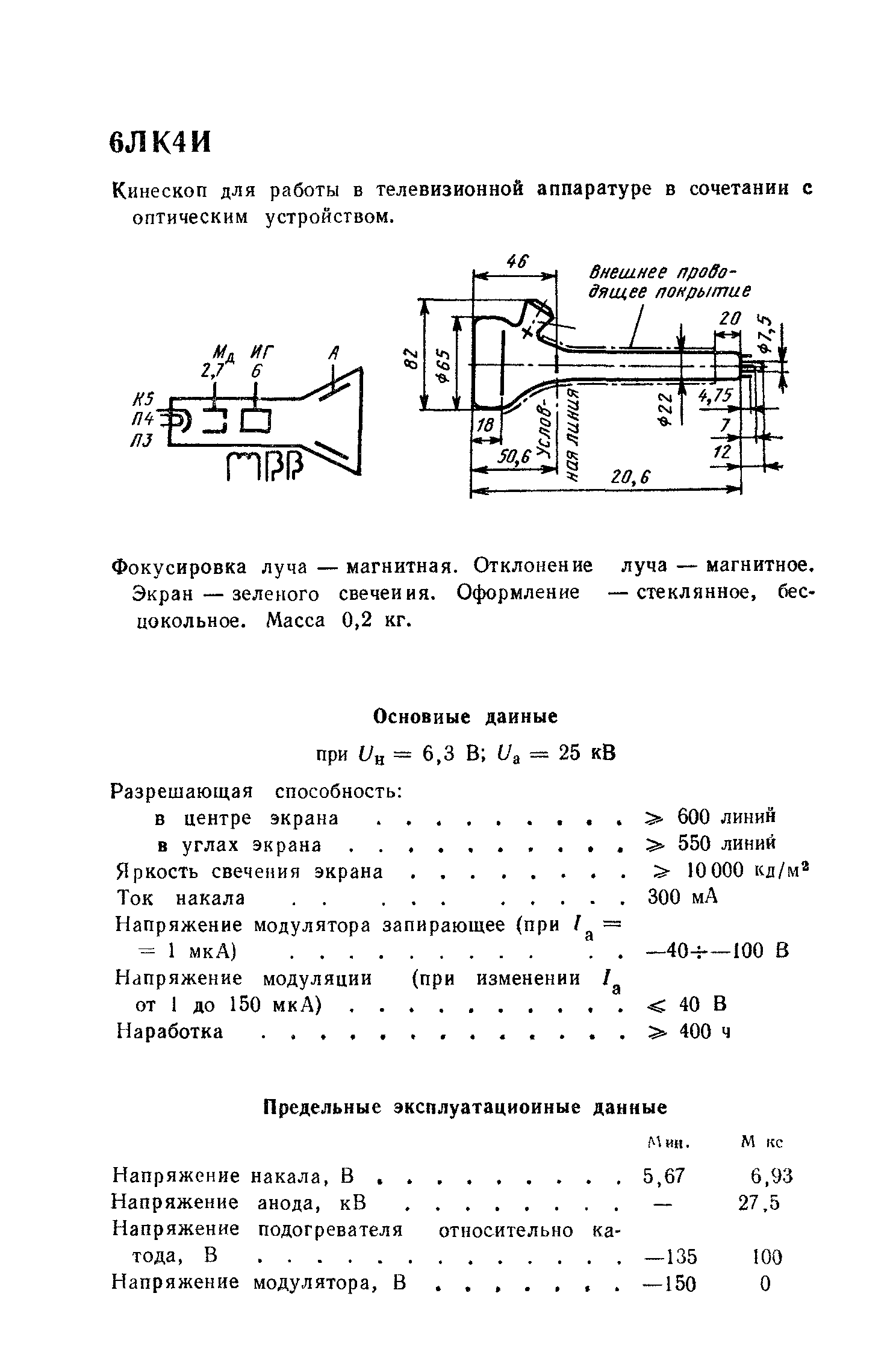

    А не это ли? Очень уж похоже вроде...


    Вложения:

    • p0042.png
      Размер файла:
      37 КБ
      Просмотров:
      519
    Ars_67, 5 авг 2016
    #7465
  6. Упырь Болотный

    Упырь Болотный Пользователь

    Нет. Покажу в сравнении:

    Проекционный кинескоп 6ЛК4И:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в сентябре 1989 года. О применяемости этого кинескопа у меня сведений нет.

    Безымянная проекционная ЭЛТ:
    [​IMG]
    Дата изготовления и изготовитель неизвестны. Диаметр экрана около 6см.

    Несложно заметить, что данная ЭЛТ обладает куда как более "упитанной" горловиной, порядка 30мм против 20мм у 6ЛК4И.
    Вообще, по имеющимся у меня сведениям, показанные 2 кинескопа - опытные экземпляры, оставшиеся в кладовках МЭЛЗа от разработки более современных проекционных ЭЛТ (6ЛК7И, 6ЛК11И и прочих). Вы, можно сказать, выцарапали из меня эти сведения, я не хотел их оглашать- потому как это всего лишь домыслы, а информацию без четкого подтверждения я стараюсь не озвучивать.

    Last edited: 5 авг 2016
    Упырь Болотный, 5 авг 2016
    #7466
    Entladung, Анархист, St2Ra3nn8ik и ещё 1-му нравится это.
  7. Ars_67

    Ars_67 Пользователь

    Да, в сравнении вижу, что не она.

    Ars_67, 5 авг 2016
    #7467
  8. Crendel

    Crendel Пользователь

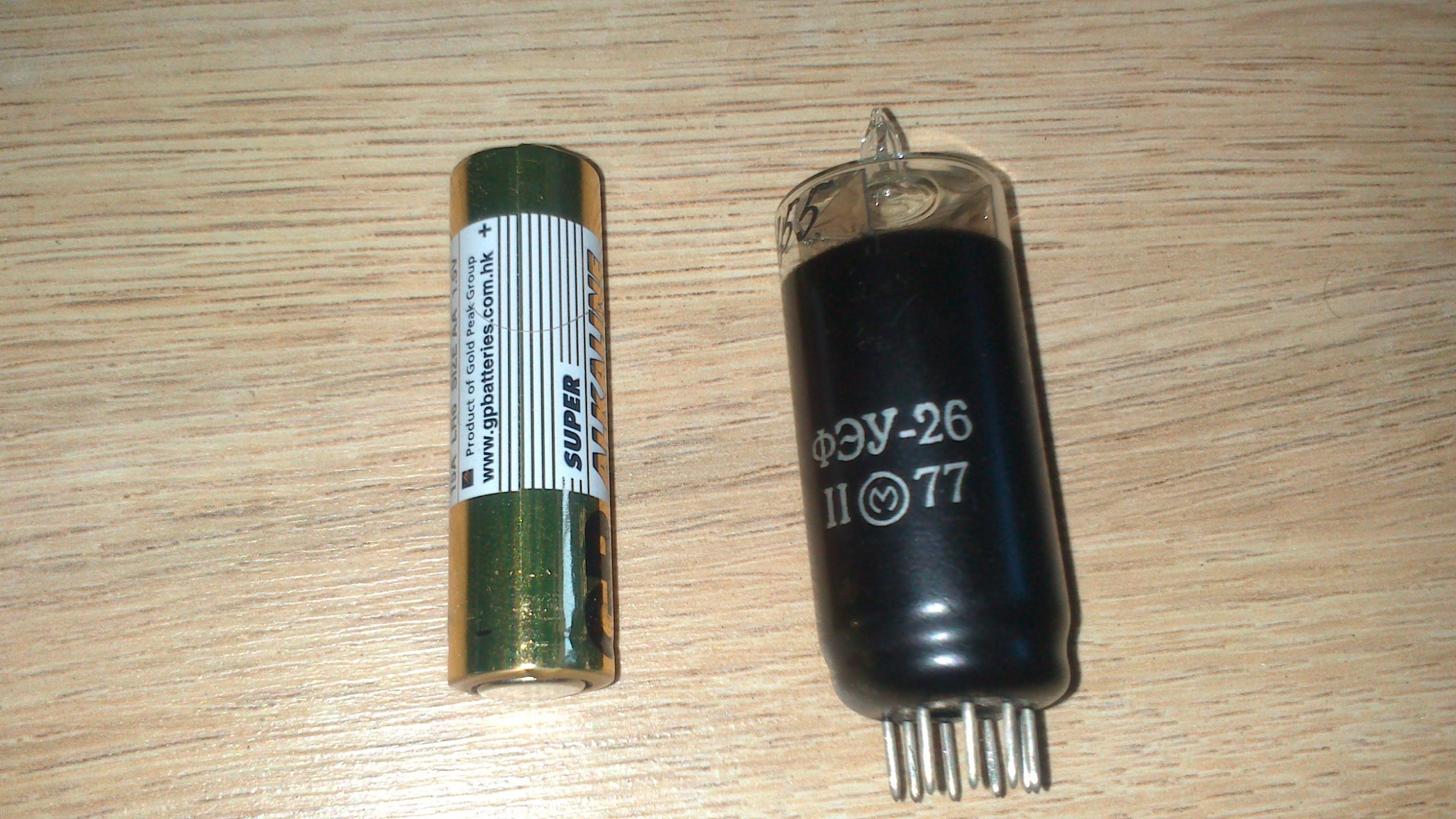

    Купил, кстати после прочтения этой темы (ВЫ меня чуть заразили "стеклом"), не знаю зачем, правда не дорого 200р, за:

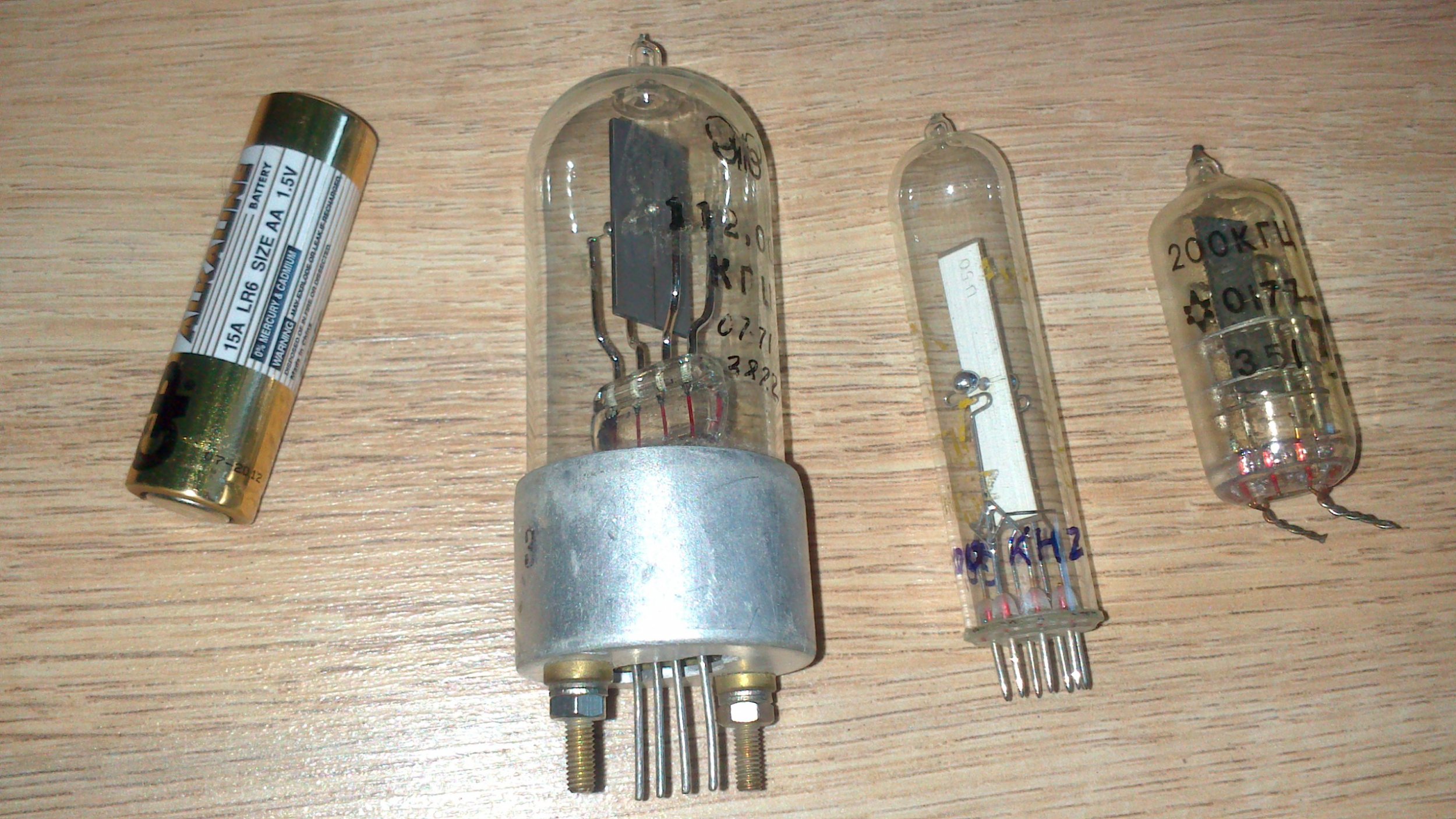

    DSC_0089.jpg DSC_0091.jpg .

    Crendel, 5 авг 2016
    #7468
    klapaucy, RV12P2000, Упырь Болотный и ещё 1-му нравится это.
  9. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Если повнимательнее приглядеться, то можно увидеть, что в паспорте указана энергия α, а не γ-излучения (Eα; буква "α" там написана от руки), к тому же там указана энергия 5,15 МэВ, что более характерно именно для α-излучения радиоактивных источников, а у γ-излучения радионуклидов энергия обычно меньше.
    Так что это, похоже, детектор α-излучения.

    St2Ra3nn8ik, 5 авг 2016
    #7469
    klapaucy, BMWXXX, RV12P2000 и 3 другим нравится это.
  10. Упырь Болотный

    Упырь Болотный Пользователь

    Несколько симпатичных шариков. Честно говоря, не нравятся мне фотоэлементы в таком корпусе, но, увидев их рядом – я решил взять их и выложить рядом. Вместе они смотрятся очень даже неплохо. Пойдем по возрастанию даты.

    Фотоэлемент СЦВ-3:
    [​IMG]
    Изготовлен московским заводом «МЭЛЗ» в октябре 1954 года.

    Фотоэлемент СЦВ-51:
    [​IMG]
    Изготовлен московским заводом «МЭЛЗ» в октябре 1956 года.

    Фотоэлемент ЦГ-3:
    [​IMG]
    Изготовлен московским заводом «МЭЛЗ» в октябре 1967 года.

    Фотоэлемент Ф-8:
    [​IMG]
    Изготовлен московским заводом «МЭЛЗ» в январе 1987 года.

    Упырь Болотный, 6 авг 2016
    #7470
    Анархист, klapaucy, BMWXXX и 2 другим нравится это.
  11. Dan

    Dan Новичок

    жалко пилить,там ведь ничего интересного. а детектор видимо на альфа-частицы, в паспорте энергия указана 5.15МэВ. я бы пеменялся с Вами на что-нибудь.

    Dan, 6 авг 2016
    #7471
  12. suslox

    suslox Пушистикс Staff Member

    Релейный тиратрон с холодным катодом 4313C / CV75 фирмы STC, Англия.
    Полагаю, что прибор из довольно ранних.
    Тиратрон имеет довольно любопытную конструкцию электродов.
    [​IMG] [​IMG] [​IMG]

    Электрические характеристики можно посмотреть вот тут: http://www.tubecollector.org/cv75.htm

    suslox, 7 авг 2016
    #7472
    St2Ra3nn8ik, Entladung, Упырь Болотный и 4 другим нравится это.
  13. Упырь Болотный

    Упырь Болотный Пользователь

    Фотоэлемент QVA-39s:
    [​IMG]
    Изготовлен фирмой Rank Precision Industries, Англия. Дата изготовления неизвестна.
    Подкупает очень оригинальная конструкция выводов фотоэлемента: на весьма упитанные ножки, притопленные внутри эдаких "стаканчиков", распаяны стандартные "анодные" колпачки. Колпачки всунуты своими основаниями в эти самые "стаканчики и зафиксированы цокольной мастикой.
    Два из трех выводов соединены друг с другом. Это сам фотокатод и распылитель его активного слоя.
    Размеры фотоэлемента также "внушають": габаритная высота 4,35 in, диаметр 1,58/1,4 in (габарит/баллон), размер окна в плоской проекции 1*1,2 in (Ш*В).

    Благодарю уважаемого SilverRay за шикарный подарунок.

    Упырь Болотный, 8 авг 2016
    #7473
    St2Ra3nn8ik, Entladung, Анархист и 4 другим нравится это.
  14. Crendel

    Crendel Пользователь

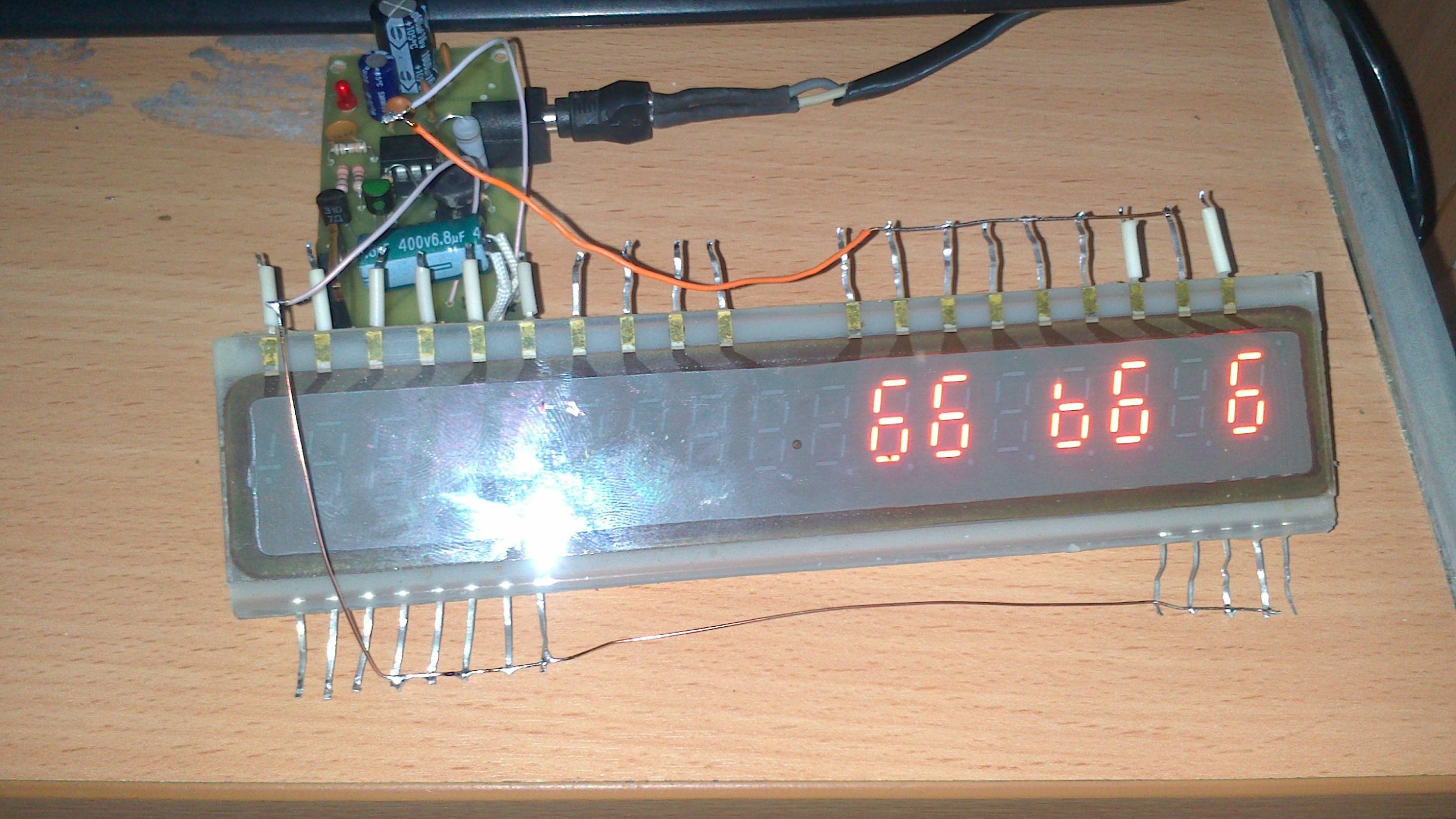

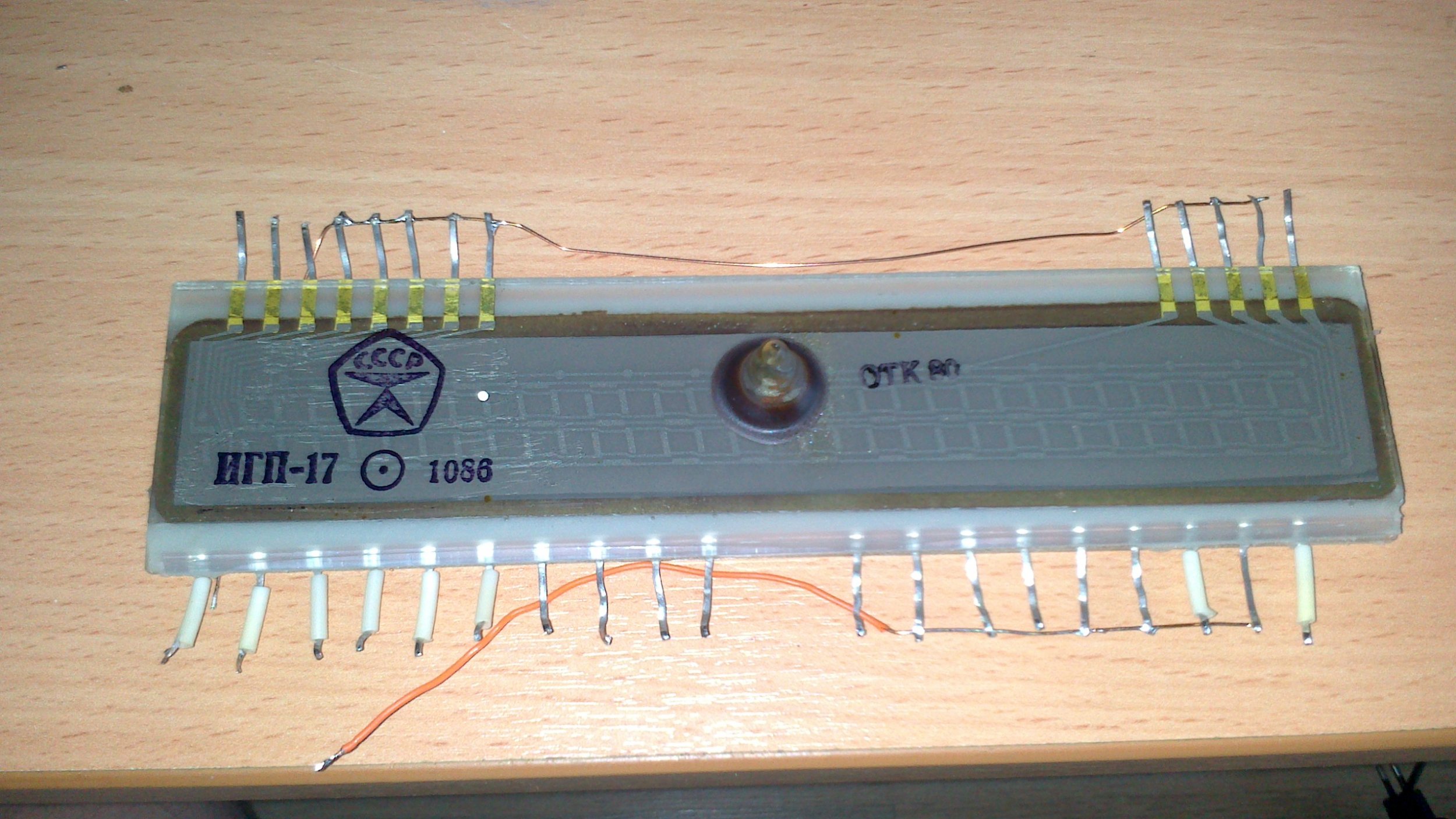

    ИГП-17 была выпаяна из платы. Так понимаю одного из первого какого-то калькулятора.
    DSC_0105.jpg DSC_0106.jpg
    Хотел часы на них собрать с календарем. И сжег полтора сегмента. Перепутал плюс с минусом (спасибо "достоверным" сайтам).

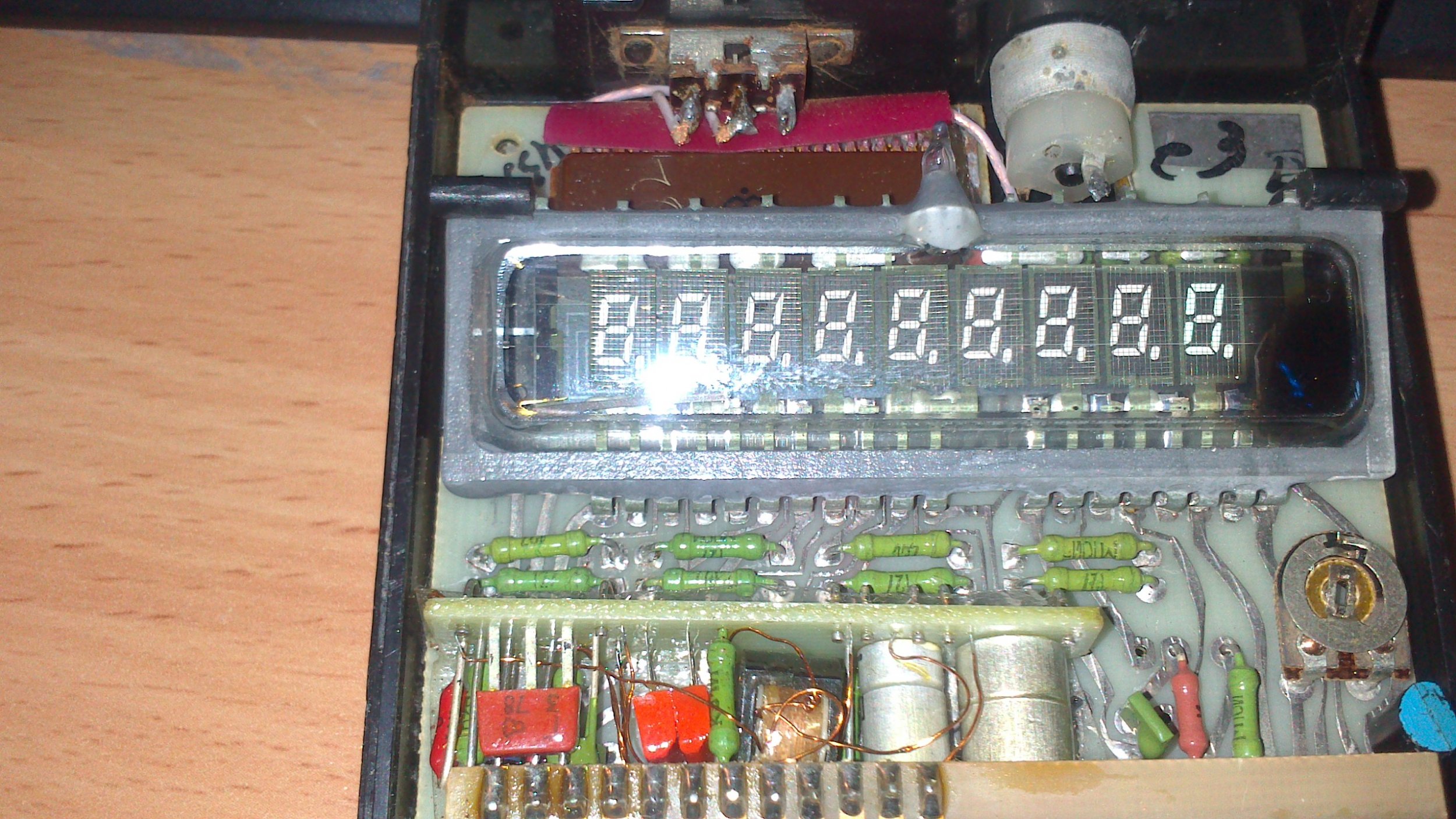

    Со школы сохранился) калькулятор.
    ИВ-28А.

    Crendel, 10 авг 2016
    #7474
    St2Ra3nn8ik, BMWXXX, Упырь Болотный и 2 другим нравится это.
  15. Crendel

    Crendel Пользователь

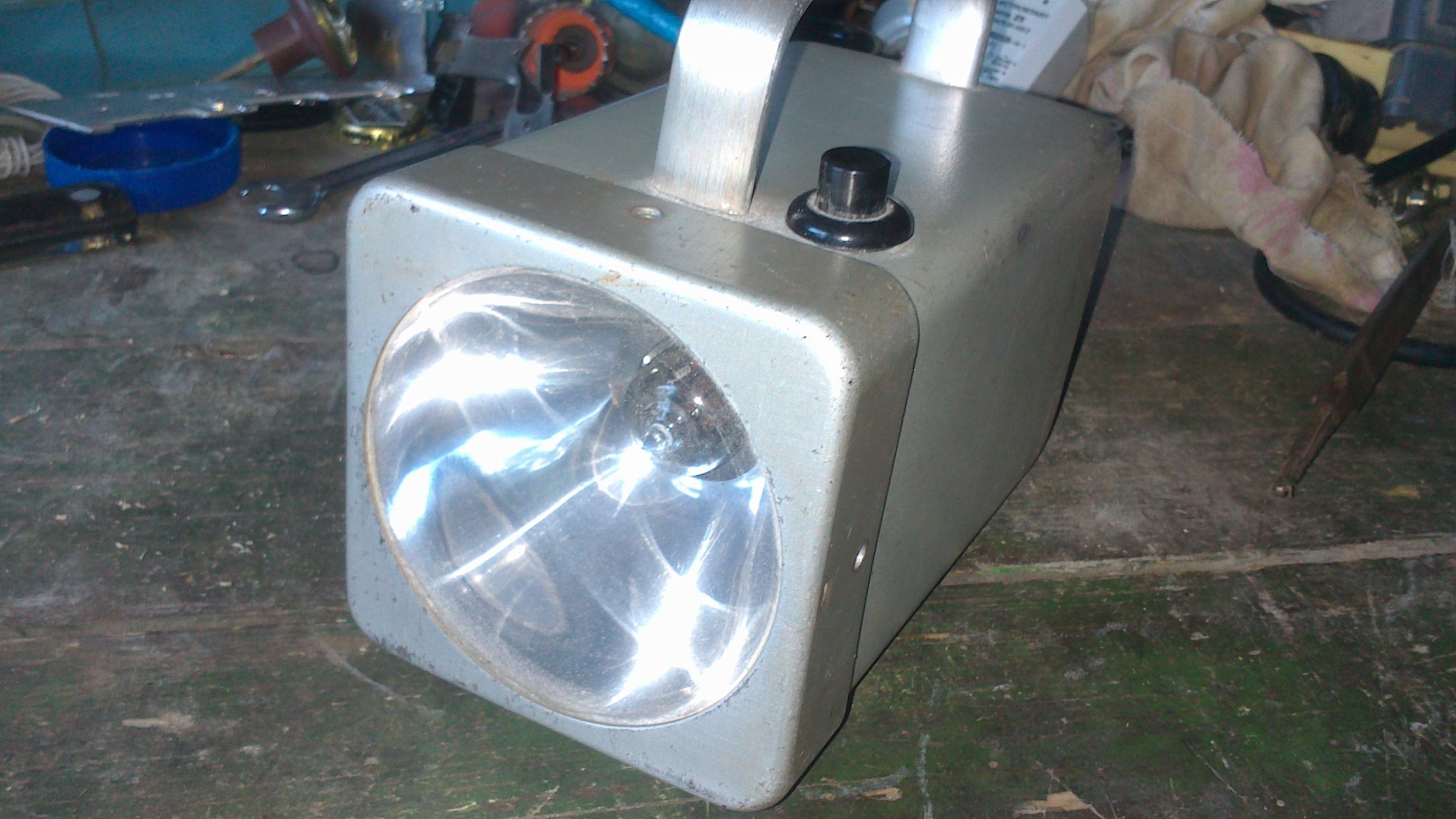

    Думал фонарик)

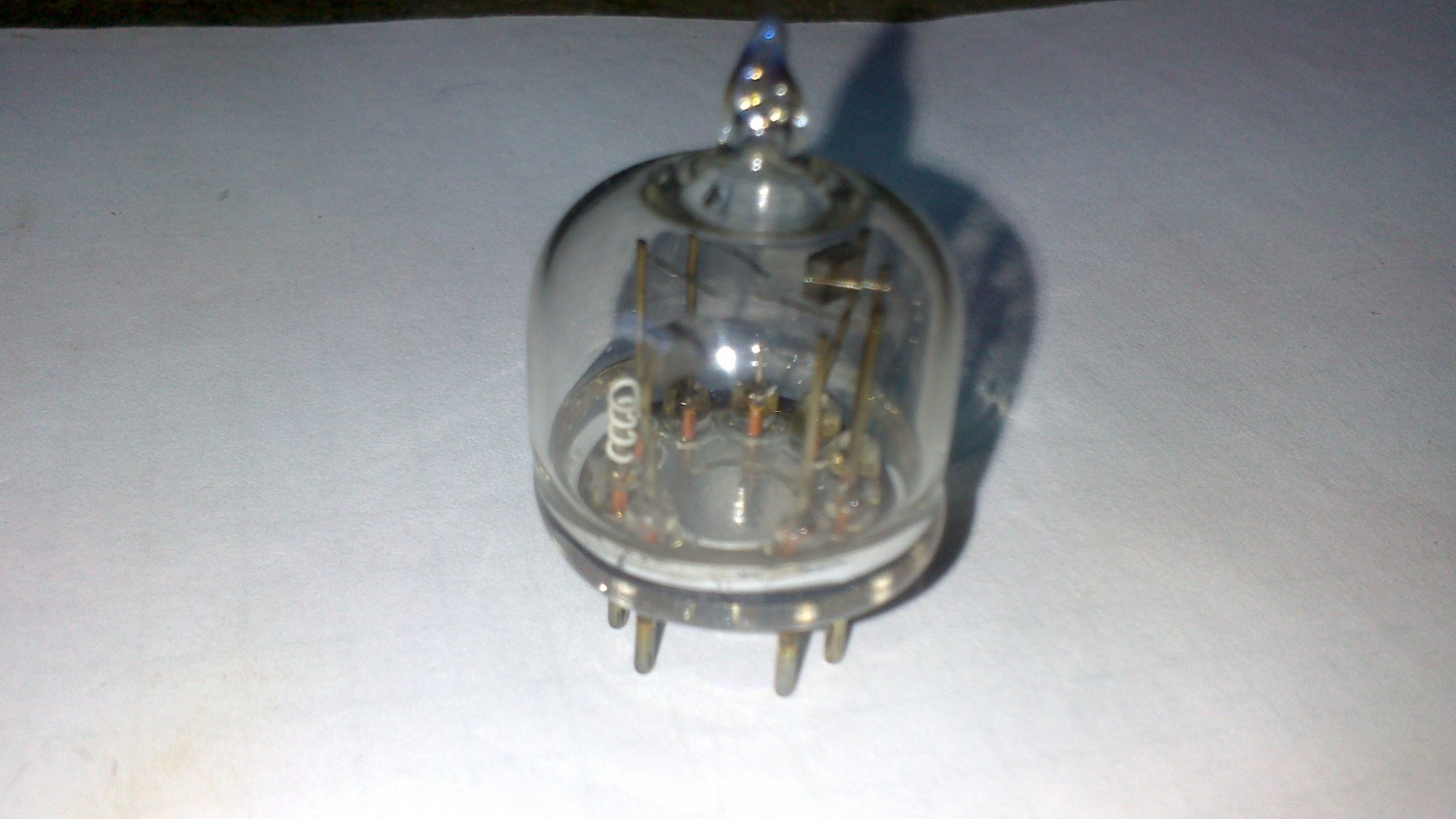

    DSC_0102.jpg DSC_0103.jpg DSC_0104.jpg

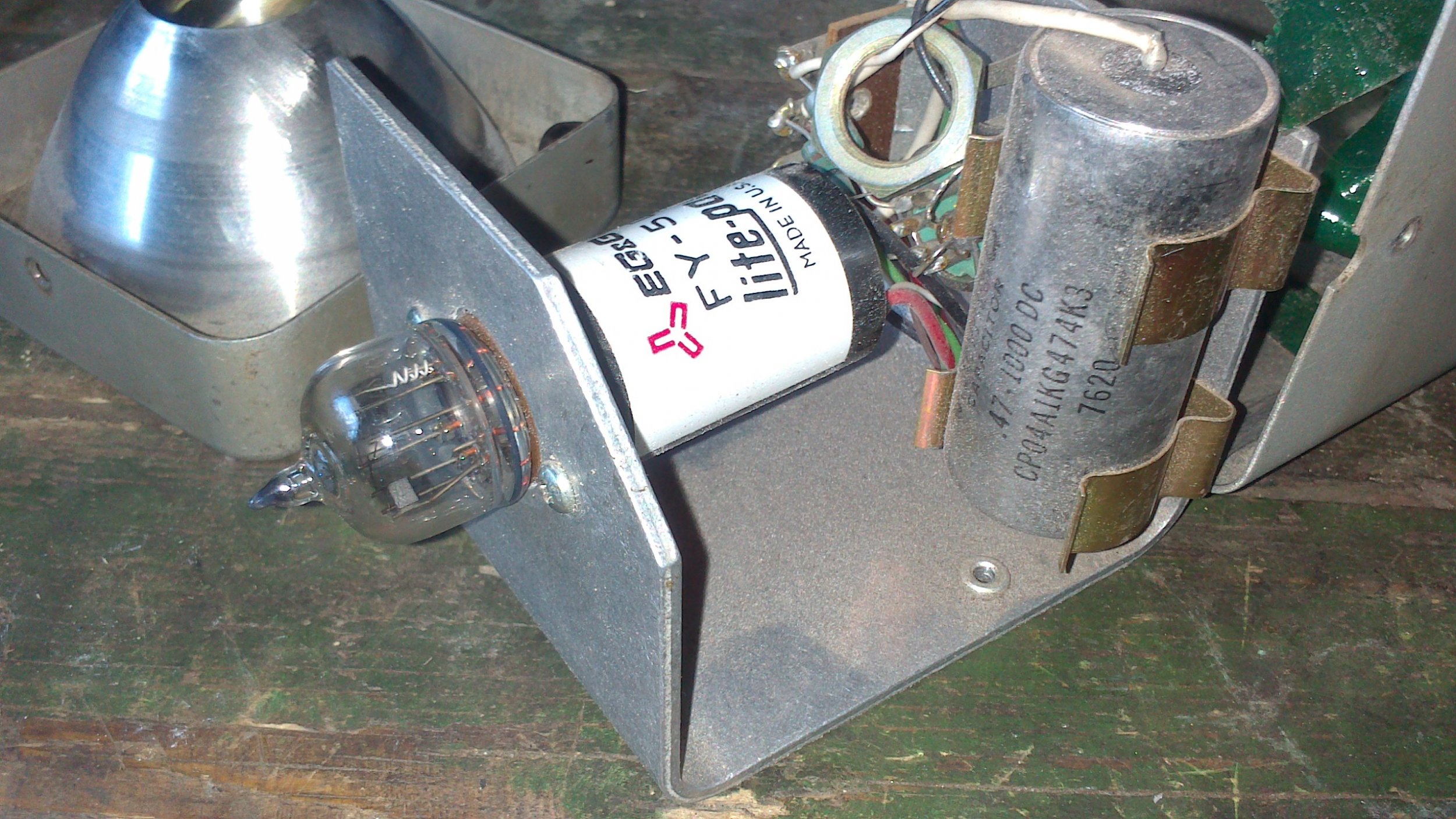

    надпись на лампе FX-6A, 7605 и фирма EGEG (подчеркнуто, не уверен).

    Crendel, 12 авг 2016
    #7475
    St2Ra3nn8ik, mutabor, BMWXXX и 3 другим нравится это.
  16. alex_lv

    alex_lv Пользователь

    Это стробоскоп. А фирма называется EG&G https://en.wikipedia.org/wiki/EG&G - специализируется на оборудовании для научных исследований.

    alex_lv, 12 авг 2016
    #7476
    suslox нравится это.
  17. suslox

    suslox Пушистикс Staff Member

    С разрешения пользователя dadoo с форума Радикот репостну сюда фотки настоящего раритета - магнетрон МИ2-10 1951 года!
    Логотип кажется очень знакомым, но из-за сильного смаза краски при его нанесении, не могу его опознать:(

    [​IMG] [​IMG] [​IMG]

    suslox, 12 авг 2016
    #7477
    St2Ra3nn8ik, V. Frankenstein, mutabor и 4 другим нравится это.
  18. alex_lv

    alex_lv Пользователь

    Логотип стандартизированный, МАПовский. А вот какого именно завода МАП - это скорее всего так и останется неизвестны.

    alex_lv, 12 авг 2016
    #7478
  19. suslox

    suslox Пушистикс Staff Member

    ФЭУ-77, МЭЛЗ, 1972г, "МАКЕТ".
    [​IMG] [​IMG] [​IMG]

    suslox, 14 авг 2016
    #7479
    St2Ra3nn8ik, klapaucy, BMWXXX и 3 другим нравится это.
  20. Упырь Болотный

    Упырь Болотный Пользователь

    ФЭУ XP1002:
    [​IMG]
    Изготовлен французской компанией RTC (Radiotechnique-Compelec), дата изготовления неизвестна.

    Упырь Болотный, 15 авг 2016
    #7480
    St2Ra3nn8ik, Entladung, RV12P2000 и 5 другим нравится это.
