Интересные и необычные ЭВП

да это просто фотоэлемент)))

Entladung, классные у вас эвп)

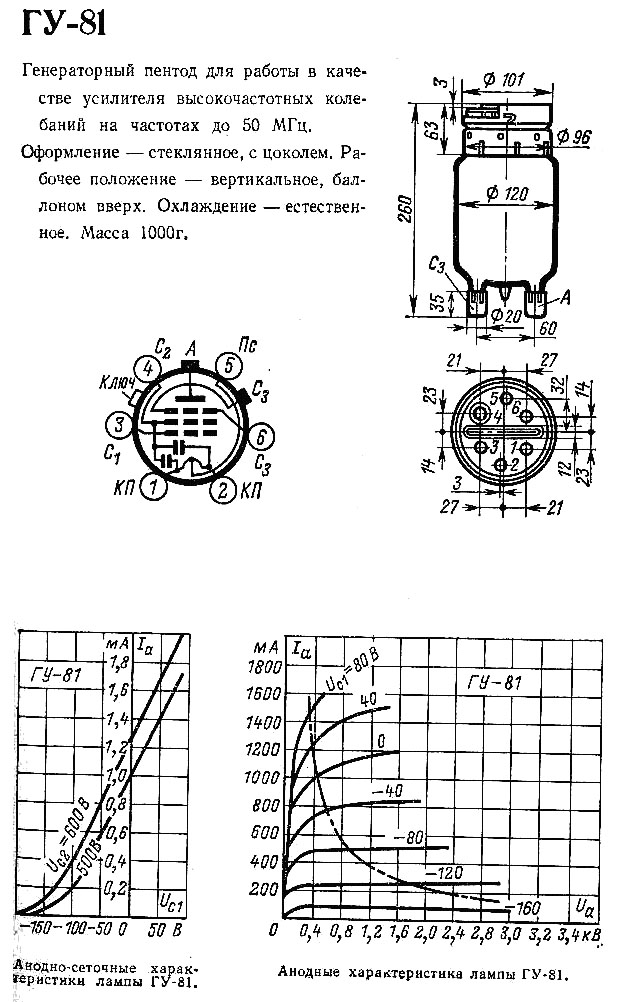

дико интересно, чем принципиально отличается ГИ-8 и ГУ-81?



да любопытно...)я встречал такое не только в гу-81...
для чего они?



от панаплексов переходим к не менее интересных газоразрядным приборам - дискретным шкальным индикаторам
конструктивно они представляют собой гребенку из чередующихся нескольких групп катодов, нанесенных на подложку, а анод напылен на верхнее стекло,через которое производиться обзор шкалы.
принцип работы основан на переносе разряда по гребенке катодов при подаче на них многофазной импульсной последовательности
вообще такие шкалы широко использовались как у нас, так и зарубежом в промышленной измерительной и контрольной аппаратуре.

первый образец: ИН-34-1. Однострочная газоразрядная дискретная шкала, содержащая 101 сегмент.



Ух ты...красиво а можно поподробнее, как они с таким маленьким числом выводов так управляются ?



О! ты ее включил? Круто. Что она отображает в данный момент?



chem_kot, по сути принцип работы у нее как у декатрона...имеется чередующиеся сгрупированные катоды: 12341234...и тд...подаем сдвинутые по фазе импульсы на группы. Разряд зажигается по первому имп. на катоде 1 и остается гореть, затем на кат. 2, 3 и 4...т.е переноситься...таким образом сканируется вся шкала.

B.E.S., ну да) благодаря присланному прошитому мк и разводке платы челом с Радиокота, я собрал схему,которая может работать с ин-34 и ин-36 (о ней позднее) эта схема реализует одно или двухканальный вольтметр..сейчас на вход подано около 2.5В - полная шкала)

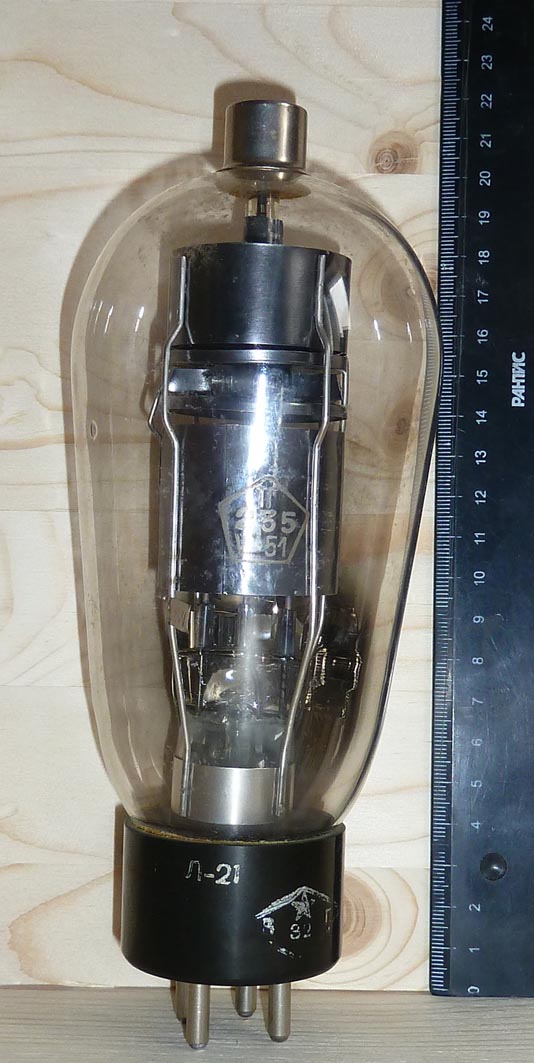

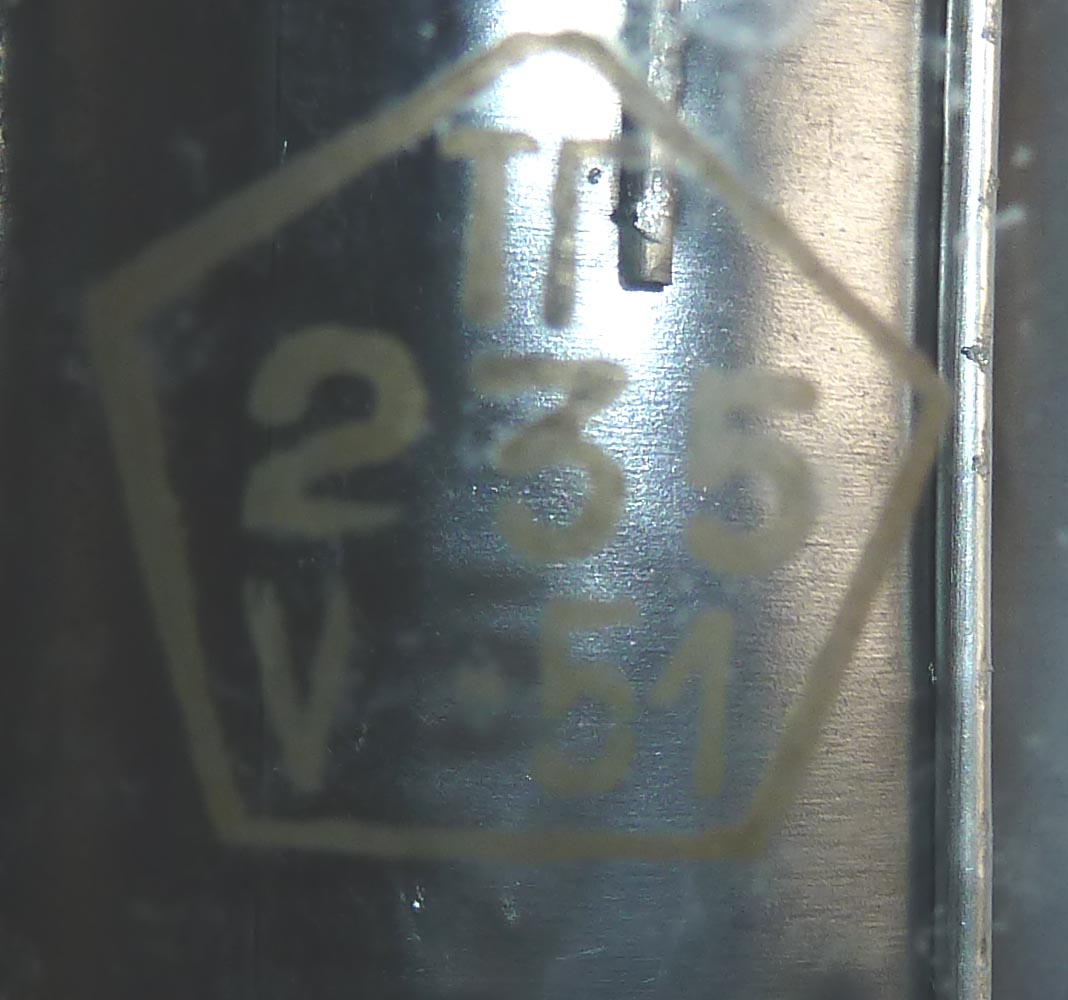

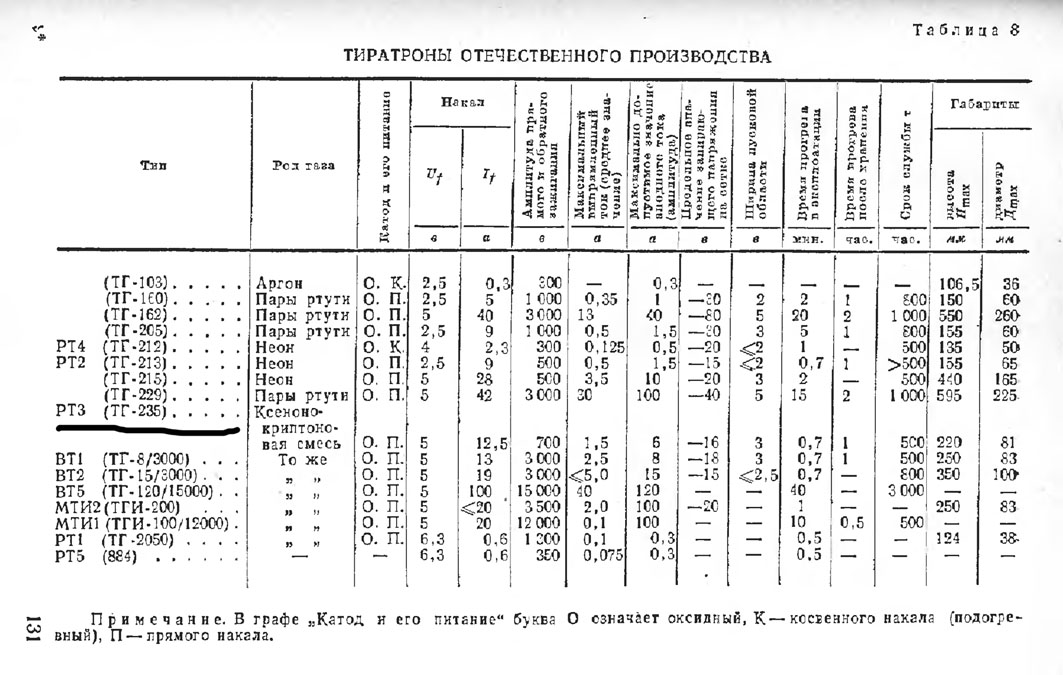

Entladung, тиратрон интересный...какого он года производства?маркировка еще старая?

straus, ну и-9 и 13 достать несложно, а вот дискретные сложнее...причем реально сложнее...



мне кажется ЛИ-17

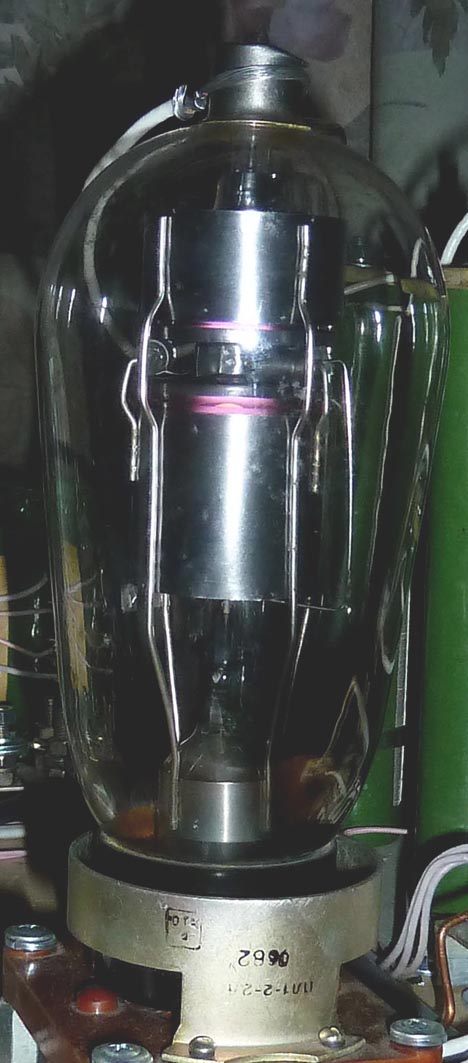

вот мой:
viewtopic.php?f=9&t=2177&hilit=%D1%81%D1%83%D0%BF%D0%B5%D1%80%D0%BE%D1%80%D1%82%D0%B8%D0%BA%D0%BE%D0%BD&start=30



выложите пожалуйста паспорт!очень интересно!
