У ВИ4-100/50 ЕМНИП значительно меньшее время импульса - вроде 3мкс, а у сабжа 15мкс. Так что - не все так однозначно (с) )) Впрочем спорить не буду - пусть будет В4 самым ТОКОВЫМ, а "мой" сегодняшний экспонат самым МОЩНЫМ )))

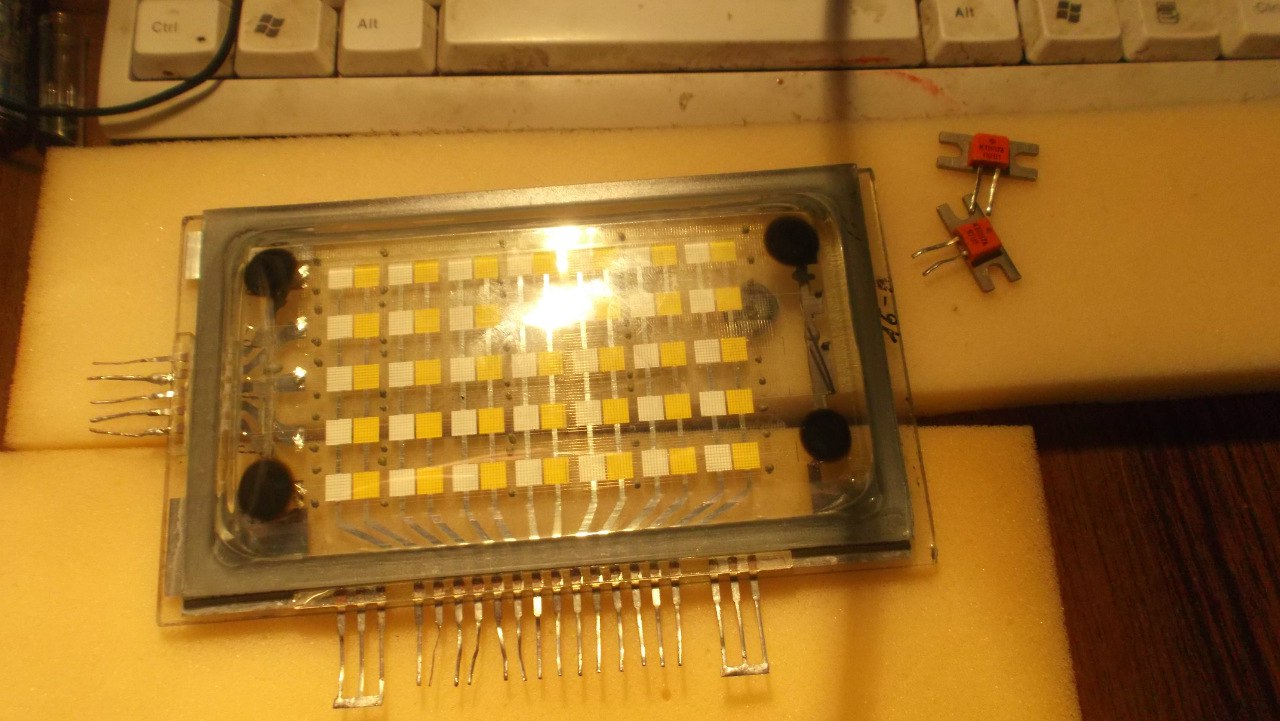

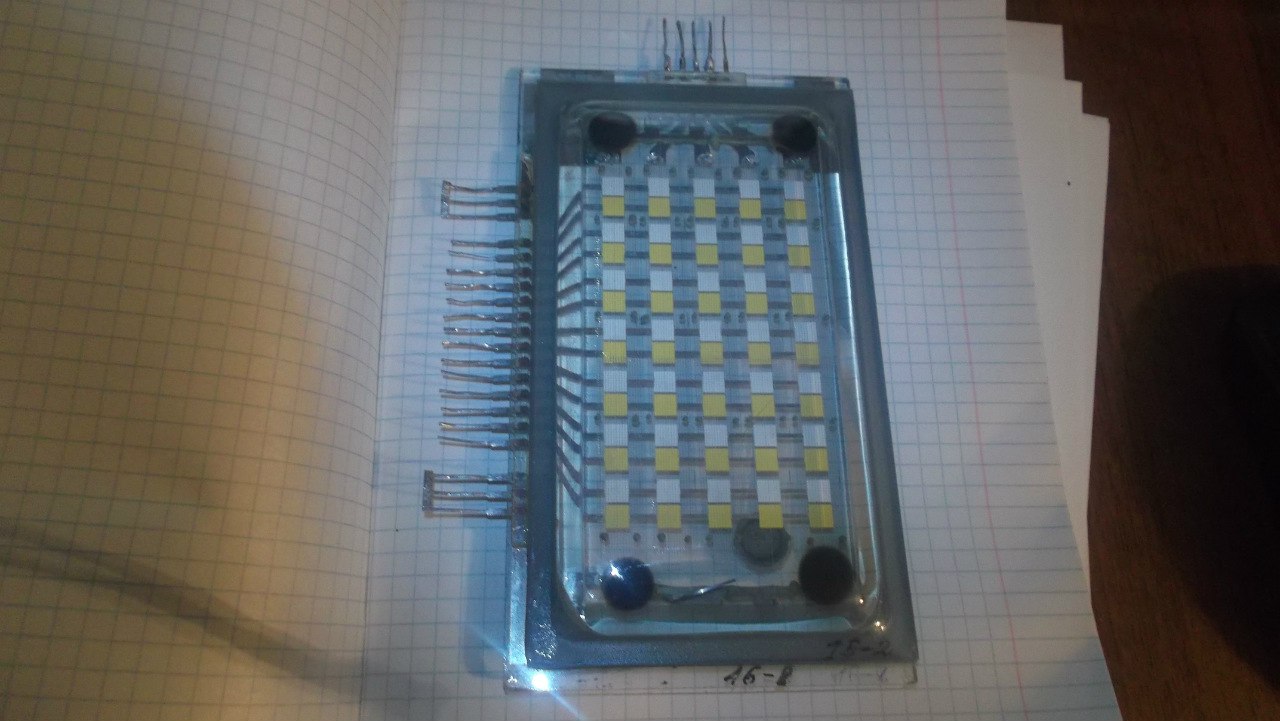

Всем привет! Теперь поговорим на тему ВЛИ ( вакуумно люминесцентных индикаторов) и собственно представлю свой ВЛИ матричный 5х7. Сначала по фото думаешь, что это "обычный" ИВЛМ2-5х7 только другое расположение выводов , а потом как понимаешь, что его размер чуть-чуть больший, меряешь его, а он аж 14 сантиметров!!!
ну и фото:

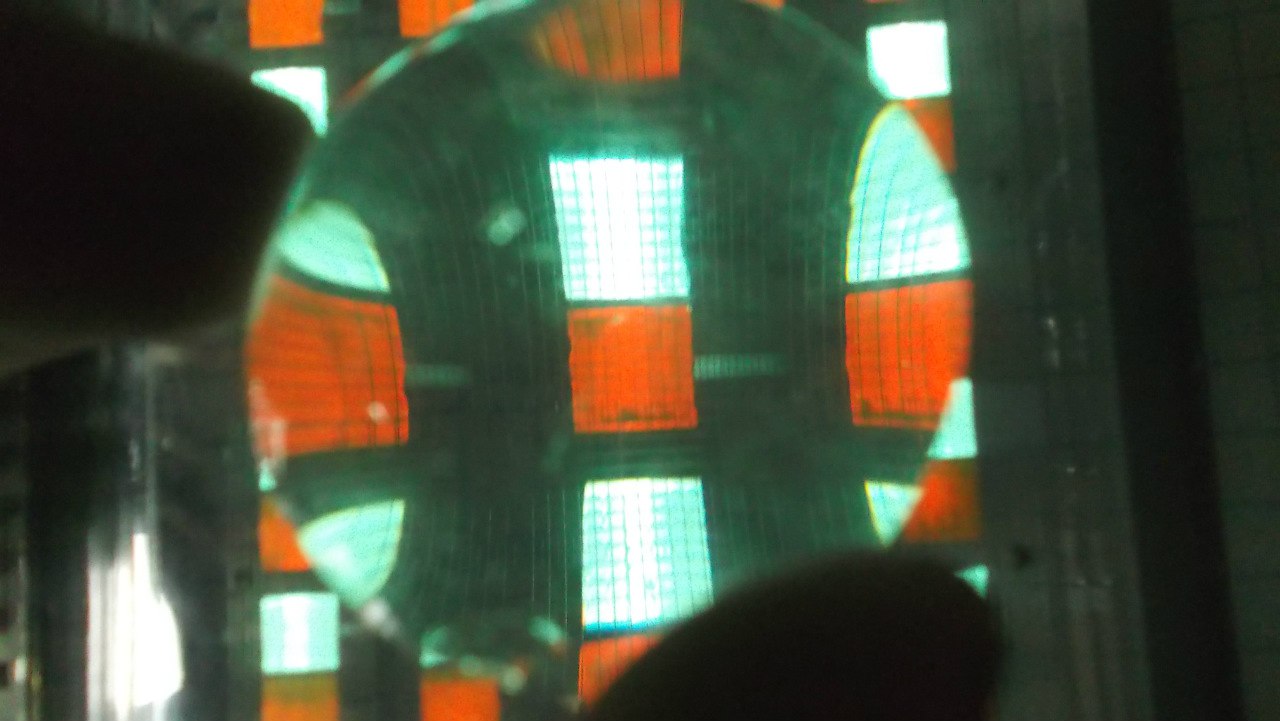

Кстати размер каждого пикселя 5х5 мм.



Забыл, вот фото включенного. Анодное 12 в, "подогревательное" 3 в. Фото.

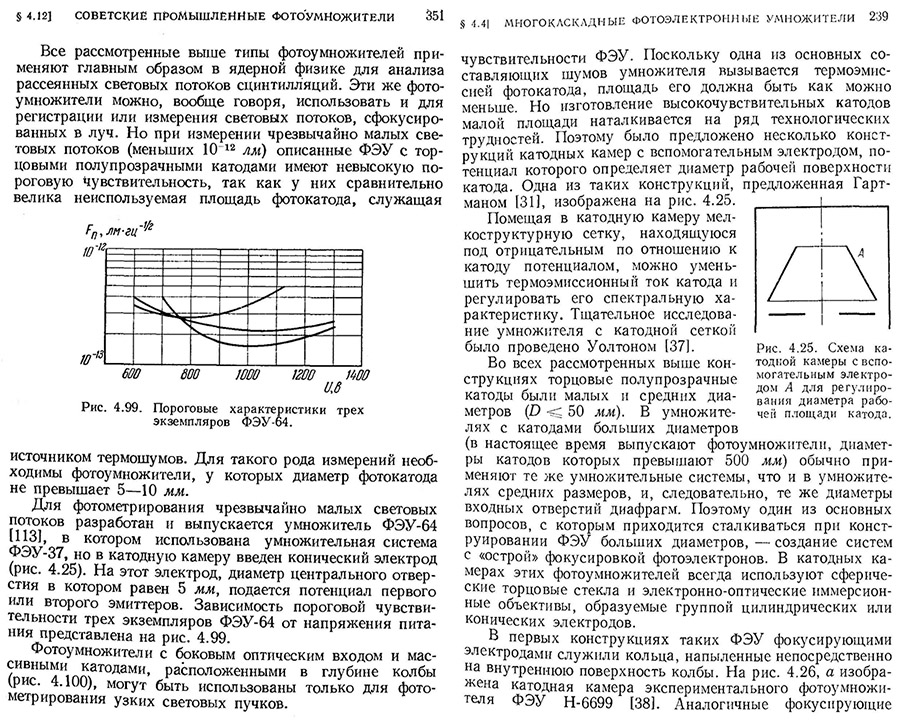

ФЭУ-64
Как-то так:

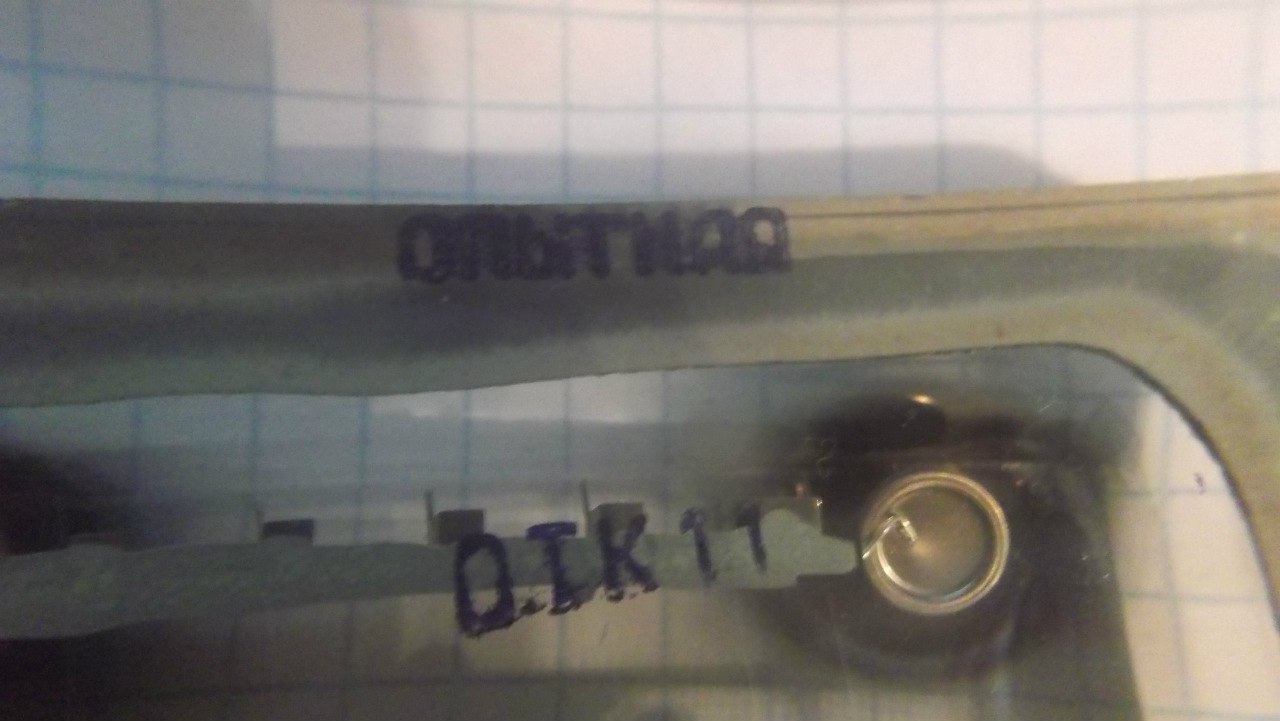

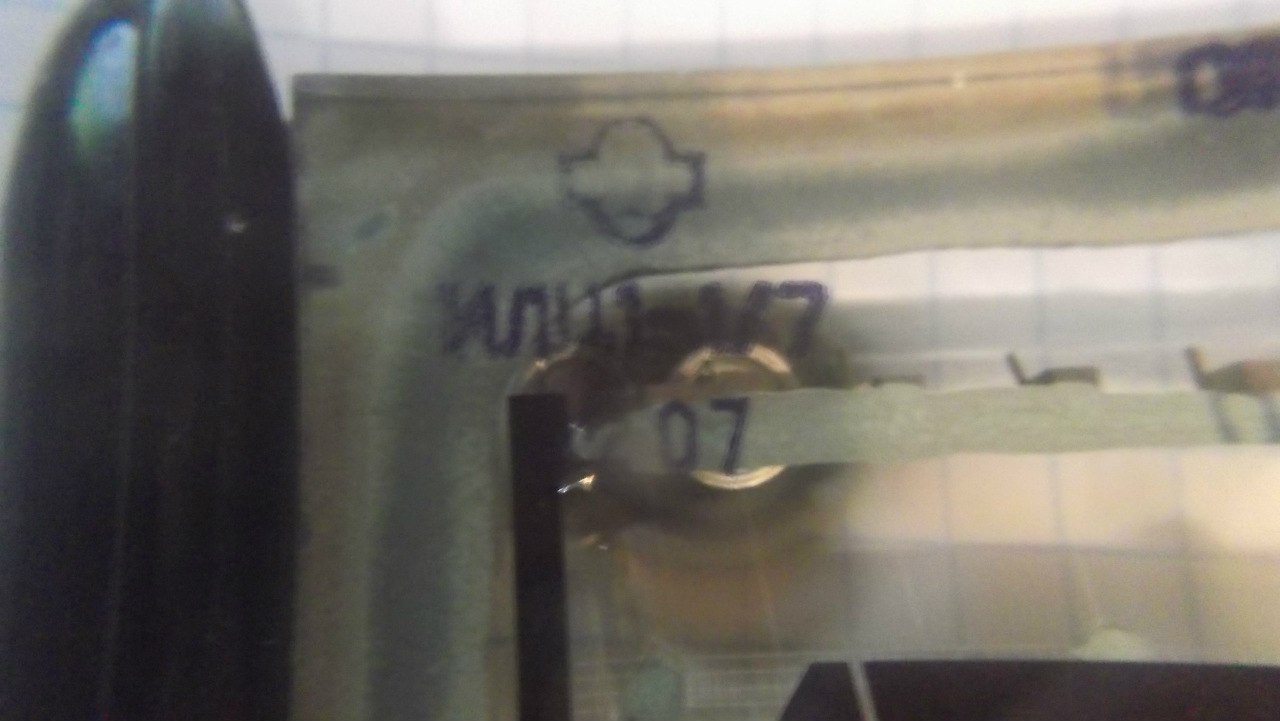

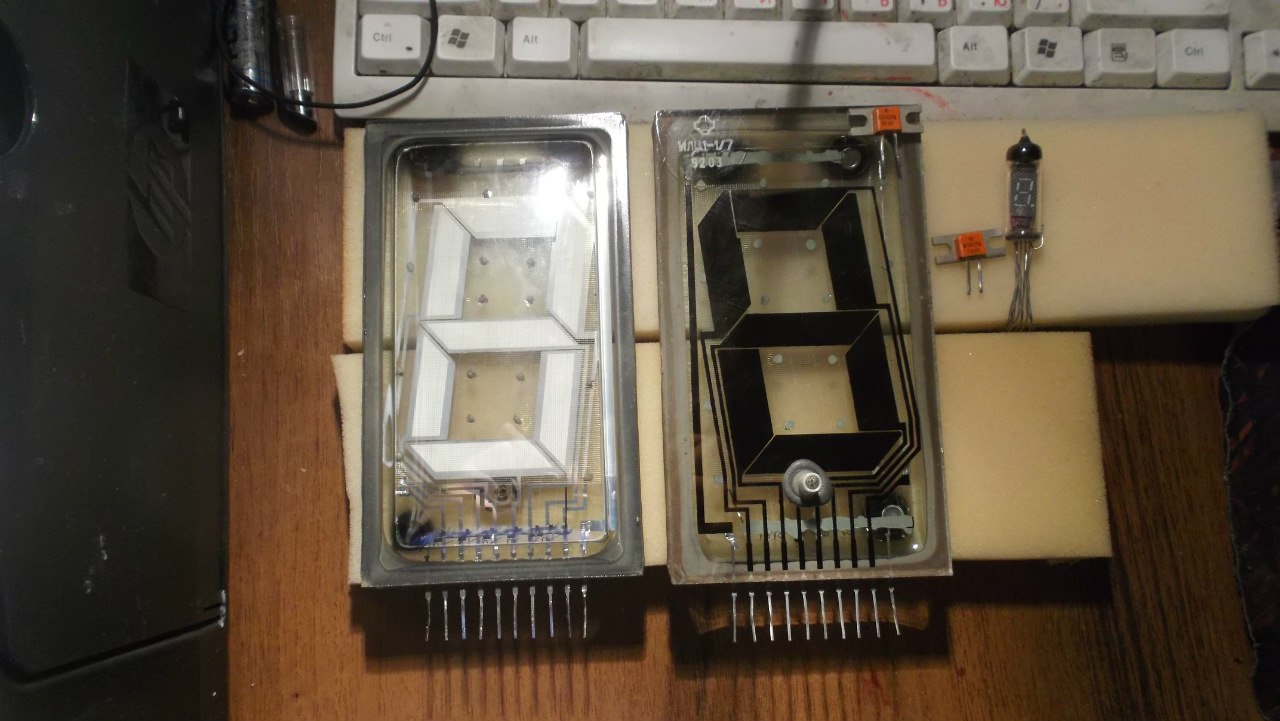

Есть у меня вопросик на тему ВЛИ: почему у илц1-1/7 более позднего выпуска ( 92 года 7 месяца) стоит штамп "ОПЫТНАЯ", а у более раннего (92 год 3 месяц) такого штампа нет? Ведь у более ранних приборов должен быть штамп "ОПЫТНАЯ".
Вот фото:



В новогодние праздники у меня в гостях побывал уважаемый Анархист. В процессе распития новогодних напитков вместо застольных традиционных разборок на предмет взаимного уважения у нас возник диалог по поводу телевизоров и кинескопьев. Результатом этих диалогов на следующий день стала подготовка ко включению и, собственно, само включение нескольких валявшихся у меня телевизоров. Это алкогольно-производственное совещание дало основу для нескольких постов, первый из которых я сегодня представляю на ваше обозрение. В этих постах фотографии мои, текст совместный, подготовка аппаратов ко включению – Анархист.

...В феврале 1982 года компания Sony представила на внутреннем рынке первый в мире суперкомпактный телевизор с революционно большим (относительно размеров телевизора) экраном. Напомню, что во всех прежних моделях компактных телевизоров экран кинескопа располагался на узкой боковой стенке, и чем компактнее был телевизор – тем мельче его экран. Миниатюризация дошла до того, что смотреть телевизор без дополнительной внешней линзы стало просто невозможно. Суть нового подхода состояла в использовании нового, «углового» кинескопа, что позволяло поместить большой экран с диагональю 2 дюйма на большей по площади верхней панели, оставив при этом толщину телевизора небольшой.
Эта модель получила название FD-200 и торговую марку «FlatTV». Телевизор сходу завоевал огромную популярность и вырвался в лидеры продаж в Японии. Через полгода был представлен FD-210, модель для американского (у японцев и американцев одинаковая система телевидения, NTSC, но существенно разнится сетка частот) рынка. Она вышла уже под новой торговой маркой, «Watchman». Эта торговая марка впоследствии будет использоваться для всех компактных телевизоров Sony с угловым кинескопом.
Дизайн телевизора очень элегантный. Передняя панель из анодированного алюминия, продуманное расположение органов управления – взяв этот телевизор в руки, не хочется его выпускать. Модель FD-210 имеет разъемы для подключения наушников и внешней антенны. Никаких регулировок, кроме громкости и настройки каналов, снаружи телевизора нет (при включении телевизора это доставило нам некоторые сложности: для регулировки частоты кадров пришлось снимать с телевизора переднюю панель и тоненькой отверткой крутить маленький подстроечник во включенном телевизоре).
Встречаем, телевизор FD-210:


Виды со всех сторон:


Питание телевизора осуществляется от 4 батареек АА, либо от внешнего источника 6В.
Размеры FD-210 91мм Ш х 204мм В х 37,9мм Т, вес 560 г пустой.

Внутренности телевизора FD-210:

Схема телевизора растащена по множеству отдельных платочек, которые распиханы по всем свободным объемам внутри корпуса. Кинескоп ED-15, примененный в этом телевизоре, я показывал года полтора назад – и сказал тогда, что при изготовлении примененного в данном телевизоре кинескопа все аспекты дороговизны и трудоемкости были принесены в жертву стремлению «первыми выйти на рынок с продуктом». Так вот, трудоемкость сборки электронной части тоже весьма существенна.
Из интересного в конструкции – настоящий и очень добротно сделанный «веревочный» верньер на тюнере. Также бросается в глаза гибко-жесткая печатная плата с полиимидом. Ну и, разумеется, строчный трансформатор из которого торчат 3 впаянных в кинескоп провода высокого напряжения – именно по ним осуществляется кадровая развертка.
Телевизор полностью рабочий, однако из-за несовместимости стандартов принимает отечественный ТВ-сигнал плоховато. Видеовхода на телевизоре нет, схему или данные на использованные в нем элементы найти не удалось – так что «сколхозить» самодельный видеовход тоже не вышло. Так что, кроме телевизионной картинки, показывать нечего:


Благодарю уважаемого Анархиста за материал для постов и за прекрасно проведенное совместно время.



В начале 1984 или в самом конце 1983 года компания Sony представил 2-е поколение суперкомпактных телевизоров Watchman. Модель FD-20A стала примерно на 20% меньше и легче, чем телевизоры 1-го поколения. Экран нового кинескопа перестал быть абсолютно плоским и стал плосковогнутым, диагональ экрана 2”. Дизайн телевизора выдержан в духе родоночальника модельного ряда, FD-210, однако теперь корпус стал полностью пластмассовым и очень потерял в элегантности. Модель FD-20A имеет разъемы видеовхода, входа для внешней антенны и выход на наушники. На нижней панели телевизора есть регулировки контрастности и частоты кадров.
Встречаем, телевизор FD-20A:


Виды со всех сторон:


Питание телевизора осуществляется от 4 батареек АА, либо от внешнего источника 6В.
Размеры FD-20A 84,5мм Ш х 168 В х 39мм Т, вес 365/440 г (пустой/с батарейками).

Внутренности телевизора FD-20:

Судя по всему, мне попался один из первых экземпляров телевизора: выполненную на полиимидной печатной плате доработку-«нашлепку» трудно объяснить чем либо еще, кроме отработки схемы по ходу выпуска.

Телевизор полностью рабочий, однако из-за несовместимости стандартов принимает «чорт-те что и черт-те как». Изваяв переходничок для видеовхода, мы подключили телевизор к ДВД-проигрывателю. Вот так он показывает (слева TV, справа DVD):


Кинескоп 02JM, примененный в этом телевизоре, я показывал года полтора назад. Информация, приведенная в нем, несколько устарела. Поэтому, через какое-то время я вывешу новый пост, посвященный угловым малогабаритным кинескопам SONY.

P.S. Одновременно с FD-20A была представлена вторая модель, FD-30A, оснащенная дополнительно AM/FM приемником. FD-30A на 6,35мм шире и выше, чем FD-20A, кинескоп в ней стоит тот же. Ясно, что она еще и тяжелее – однако данный телевизор не вызвал у меня желания доставать его, так что взвешивать было нечего.



запустишь?



жалко...



И так: вторая часть моего рассказа по суперкомпактным телевизорам Сони с угловыми кинескопами

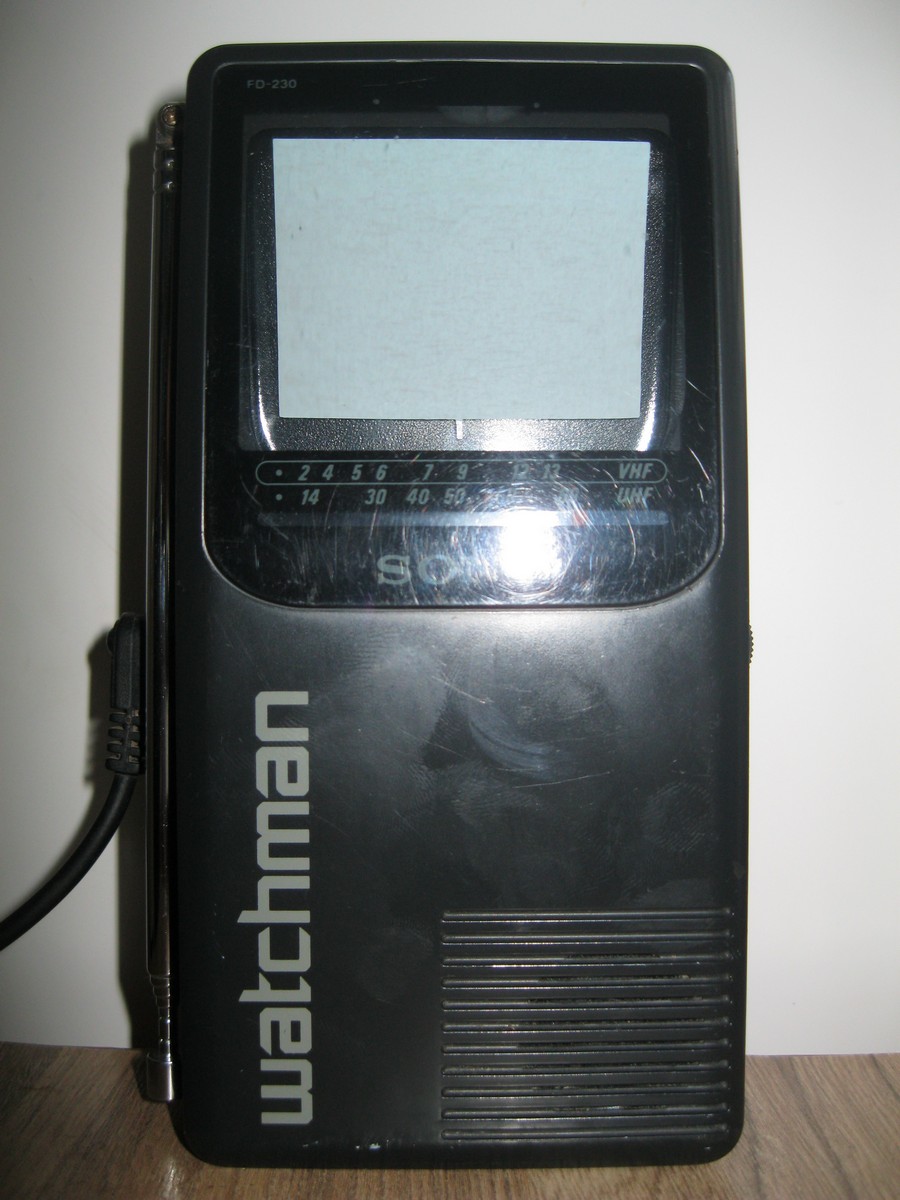

На сей раз у нас в обзоре телевизор Sony Watchman FD-230!

И так: размеры телевизора такие:3 х 6 х 2 дюйма / 76 х 152 х 51 мм при этом его вес 390грамм!

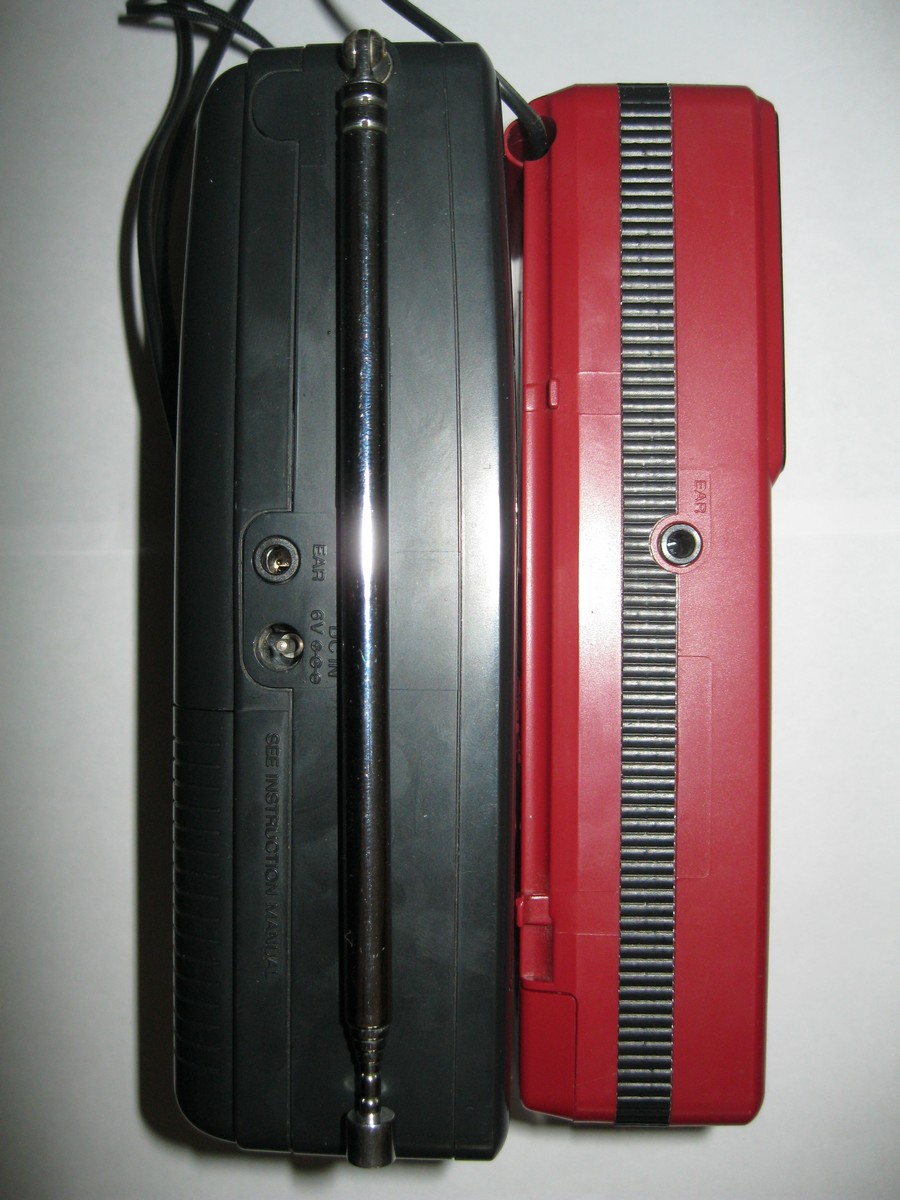

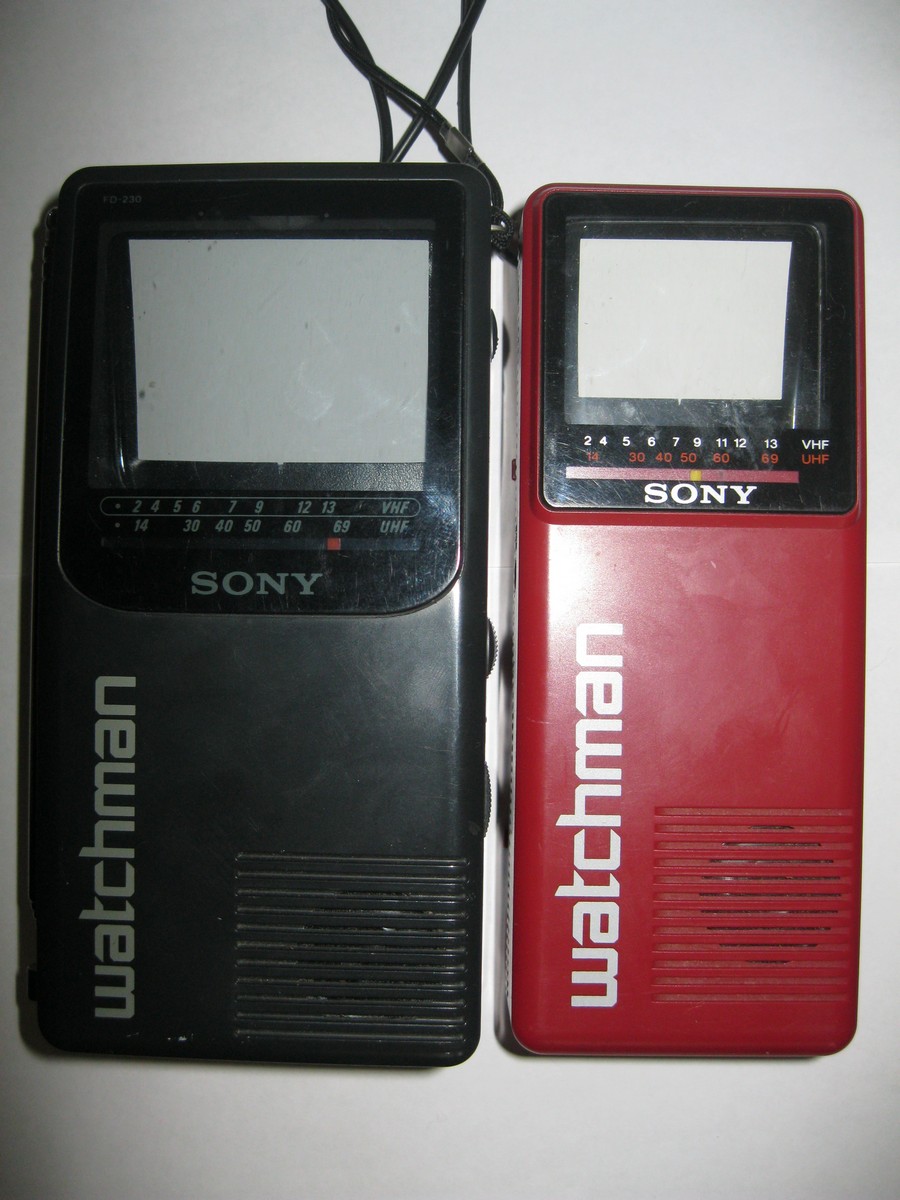

Вот он по сравнению с FD-10a:

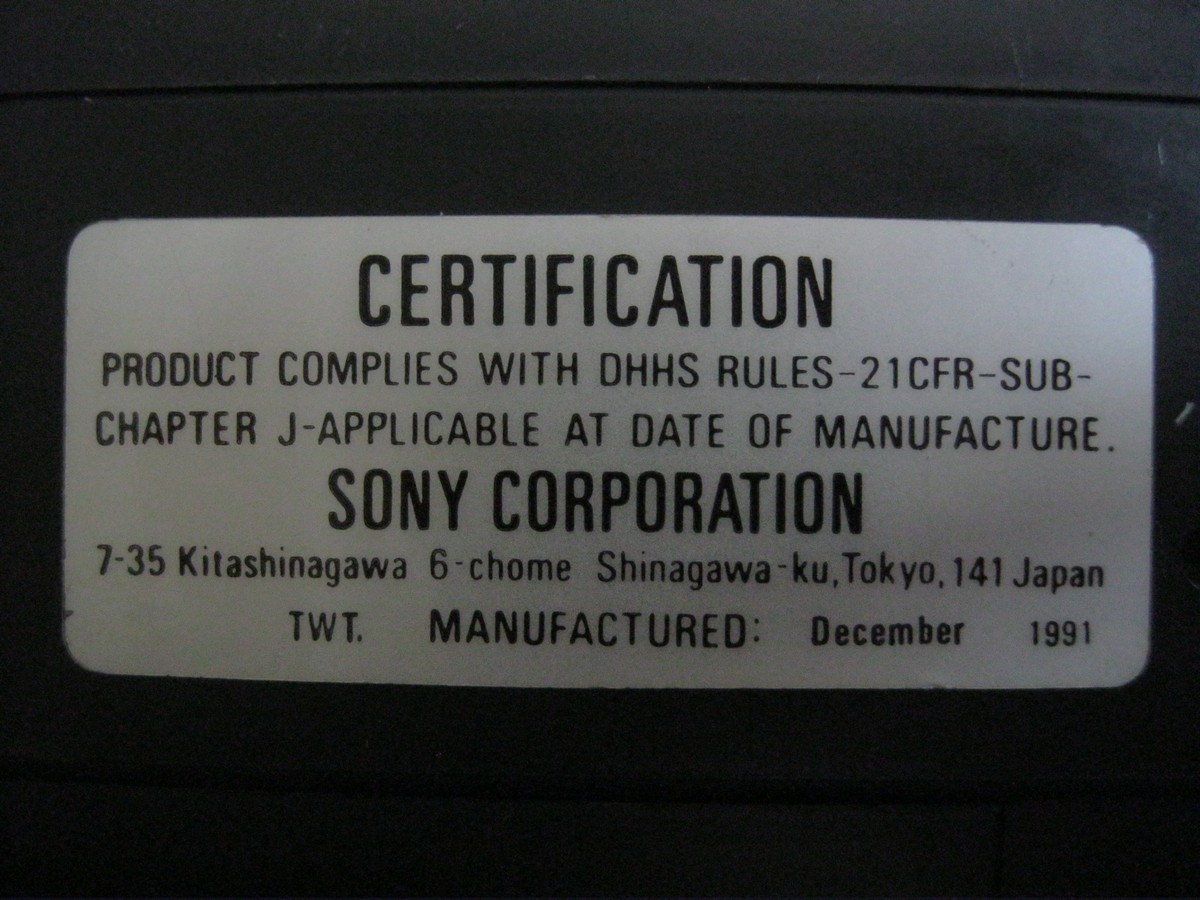

Диагональ видимой части трубки:2,7 "/ 68 мм ну и дата выпуска декабрь 1991 года

В этом телевизоре по сравнению с прошлым(FD-10а) уже есть разъем для подключения внешнего питания 6 вольт.

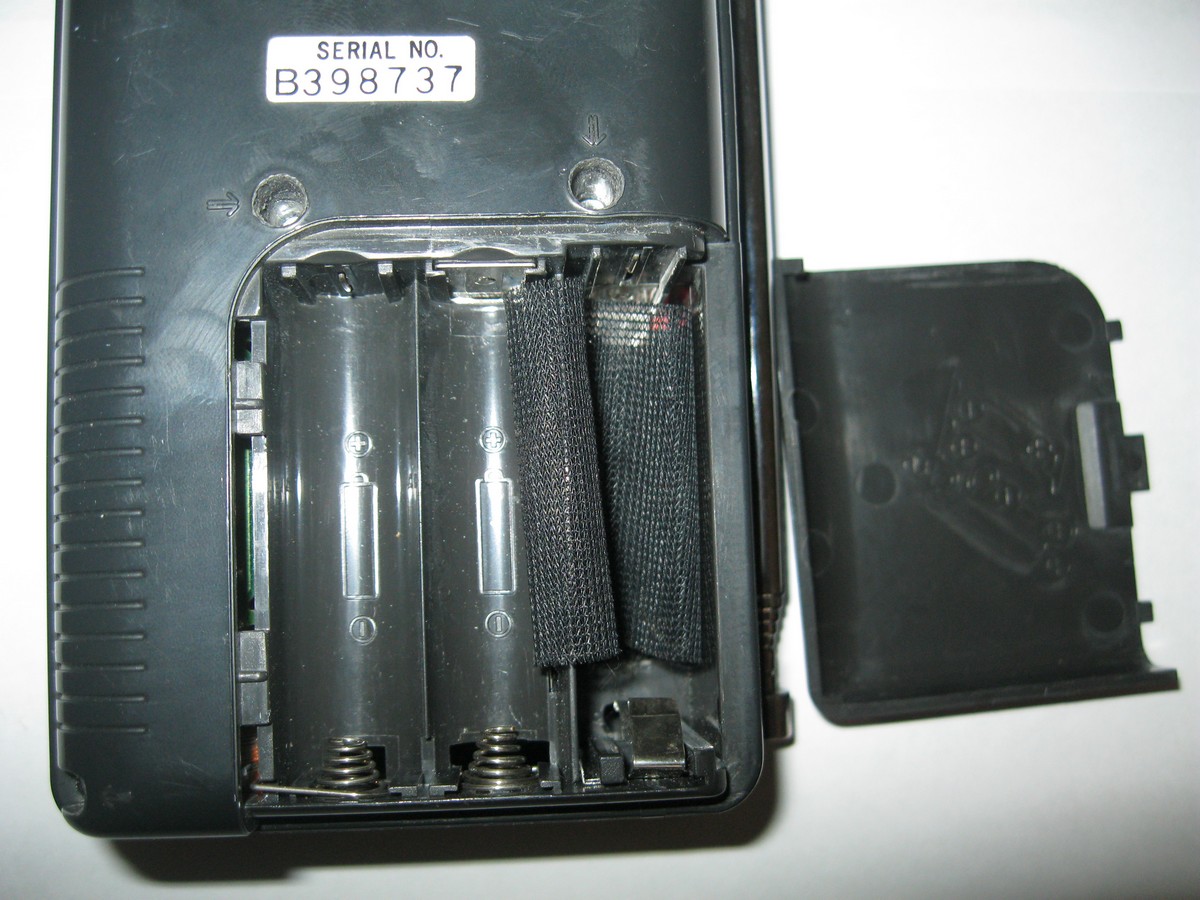

Батарейный отсек для 4х батареек формата АА.

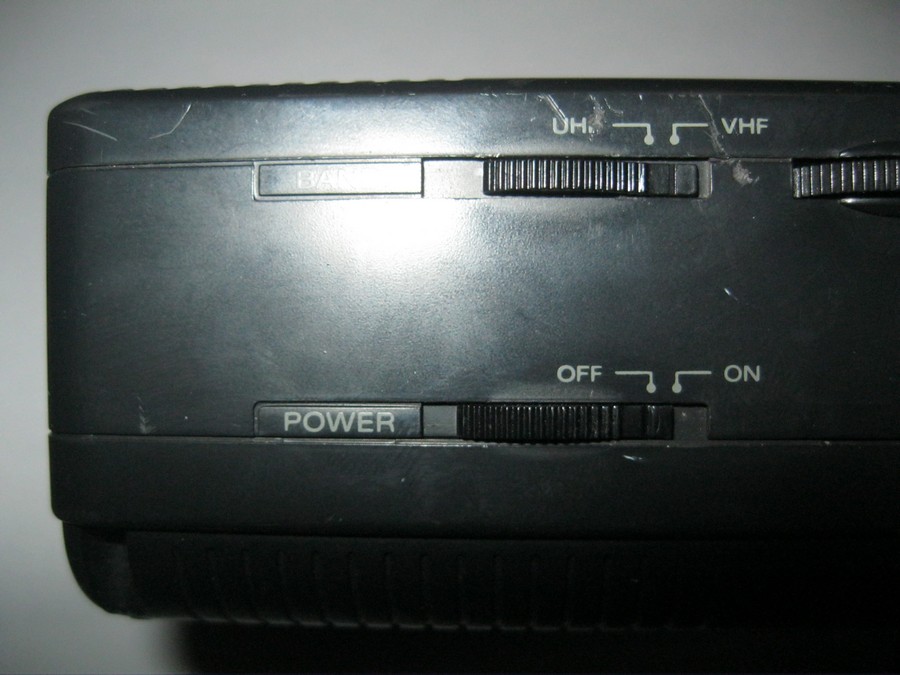

Крутилки-вертелки переключатель диапазонов и включение питания.

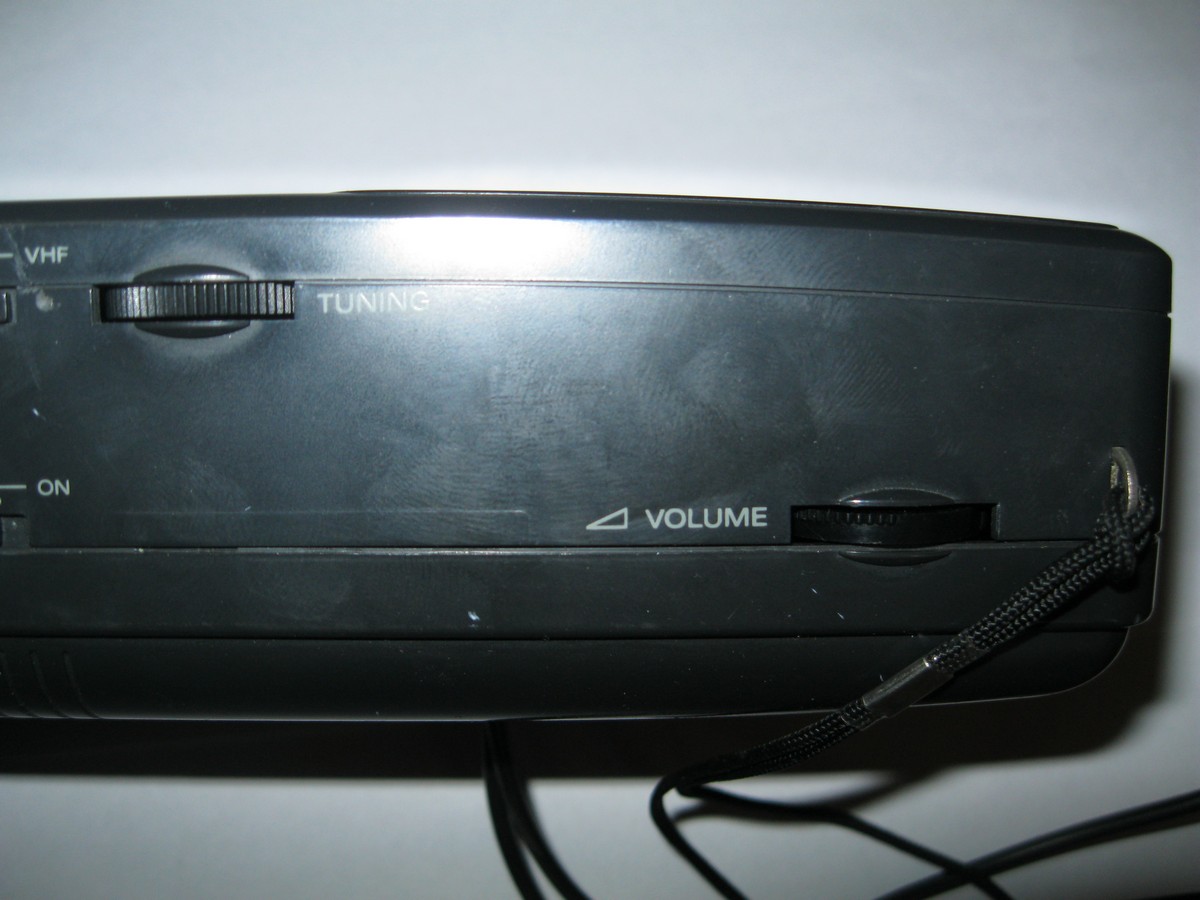

Настройка по каналам и регулировка звука.

но по прежнему нет видеовхода,на что было принято решение его разобрать и анализировать что там японцы намудрили с ним...таки на все микросхемы нет даташитов
пришлось так сказать методом "тыка" искать куда впаять видео/аудио вход.
И оно таки было сделано

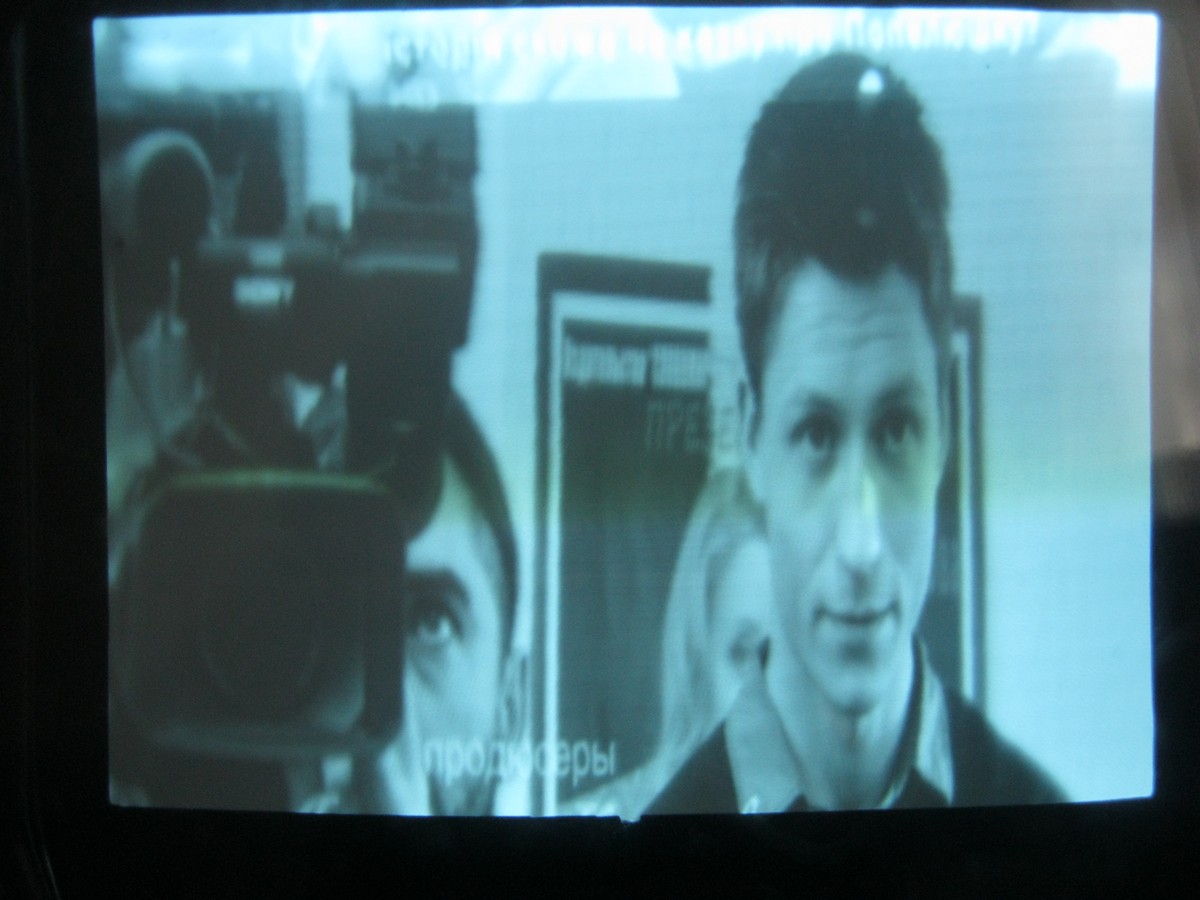

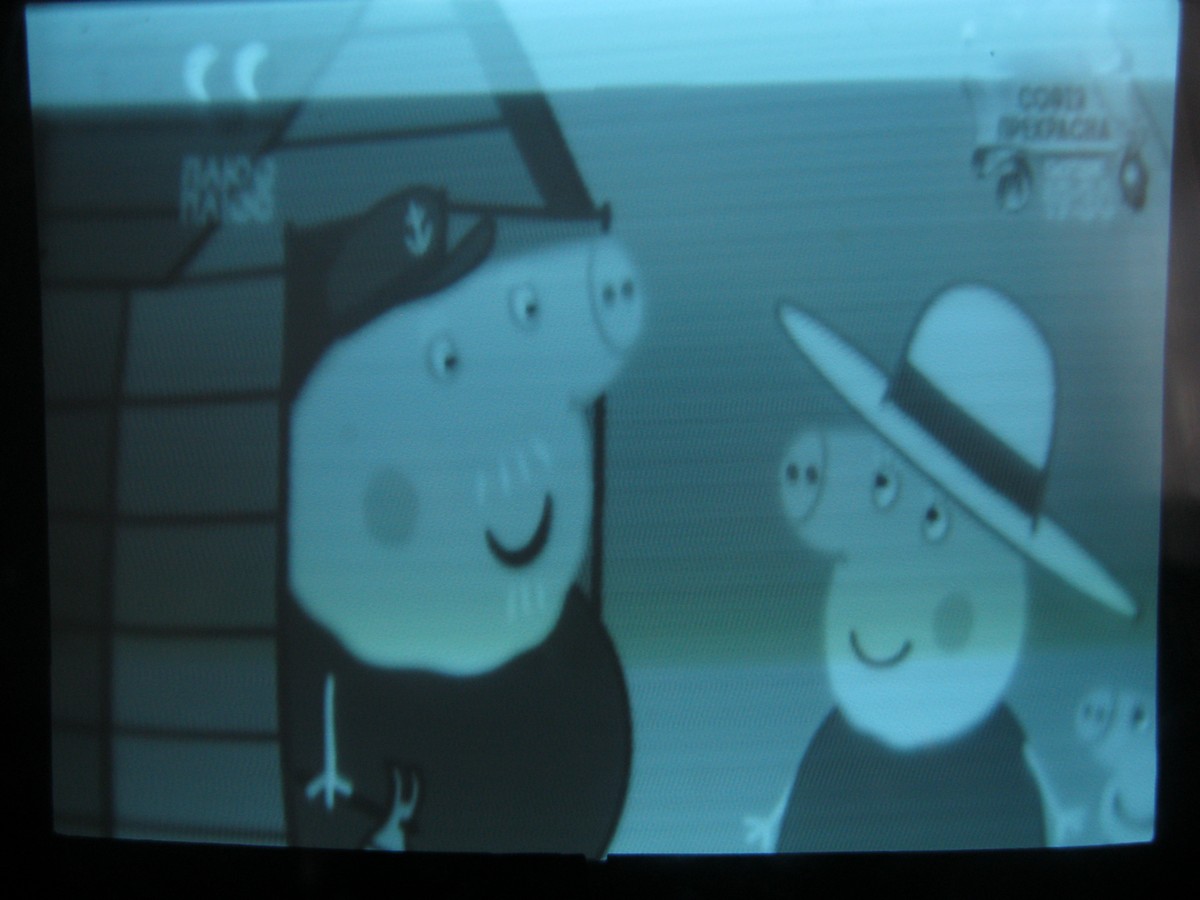

для ценителей мультик

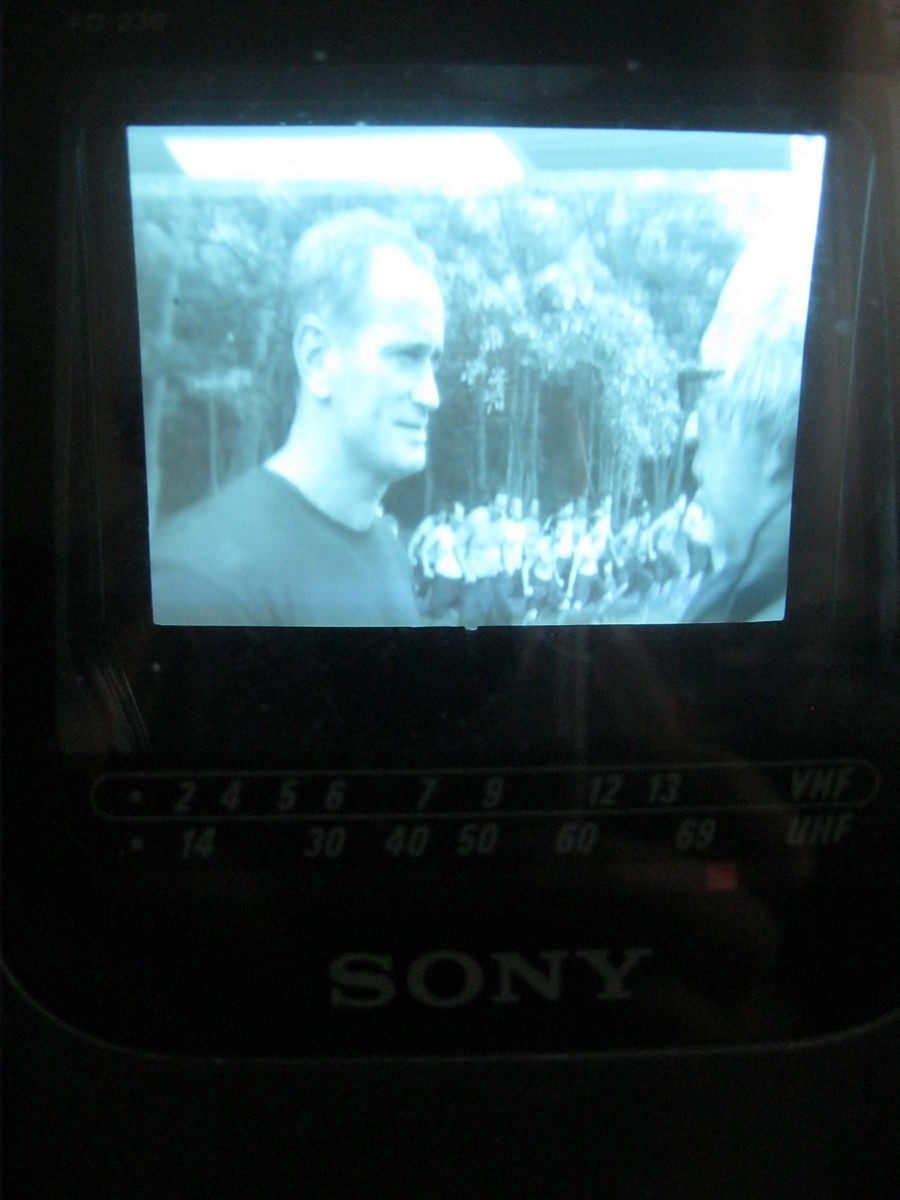

потом фильм:
Ну ещё что-то из рекламмы

Выражаю благодарность тов.Упырю за представленный экспонат на растерзание



В 1985 году была представлена самая крупная модель суперкомпактных телевизоров Sony Watchman, FD-40A. Телевизор относится ко второму поколению данного модельного ряда, и построен на основе углового кинескопа с плосковогнутым экраном с диагональю 4”. Поскольку приэкранная часть кинескопа достаточно тяжелая, для устойчивости телевизор скомпоновали «экраном вниз», перевернув кинескоп. Есть разъемы для подключения внешней антенны, разъем аудио/видеовхода, а также разъем для подключения наушников. На боковой панели имеются регулировки яркости, контрастности и частоты кадров.

Встречаем, телевизор FD-40A:


Виды со всех сторон:


Питание осуществляется от 4 батареек C, либо от внешнего источника 6В.
Размеры телевизора FD-40A 127мм Ш х 215 В х 50/66мм Т (верх/низ), вес 900г пустой.

Внутренности телевизора FD-40A:

При вскрытии в нем был обнаружен сгоревший транзистор (показан на врезке). Причем, транзистор горел так хорошо, что аж отпаялся со своего места. Ну, чо нам кабанам - у нас есть разобранный на кинескоп донор, мы выдрали транзистор оттуда и установили сюда. Как ни странно, такого ремонта хватило для того, чтобы телевизор заработал. Вот так он показывает (слева TV, справа DVD):


Стоит заметить, что данный телевизор оборудован, совершенно в духе компании Sony, уникальным разъемом видеовхода. Снаружи он выглядит как обычнейший RCA-jack «тюльпан», а вот внутри! Mini-jack TS(3,5 мм моно), в котором центральный контакт это видеосигнал, а «корпусной» – аудиосигнал. Собственно корпусная цепь выведена на юбку «тюльпана», причем диаметр этой юбки на 0,25мм больше чем у стандартного RCA. Бешенной собаке сто верст не крюк: метнувшись в Митино, мы накупили всевозможных разъемов и эпоксидки. Сломав штук пять разных разъемов, мы нашли подходящих доноров и сделали почти оригинальный шнур. Вот он, этот хитрый разъем (папа и выдранная из уже упомянутого донора мама):


Кинескоп 04JM, примененный в этом телевизоре, я показывал года два назад. Скоро, очень скоро я вывешу отдельный пост, посвященный угловым малогабаритным кинескопам.

Интересный факт. Данный телевизор стал полноправным героем известного кинофильма «Человек дождя»: главный герой фильма Рэймонд Бэббитт, которого сыграл Дастин Хоффман, почти не выпускал его из рук.



Добавлю к уже имеющимся фотографиям "пузыря" Ф-3
