Интересные и необычные ЭВП

Продолжу цикл рассказов о модернизированных трубках Крукса и их наследниках.
Встречаем, дидактическая ЭЛТ «Крест Крукса» SKR-2:

Изготовлена немецкой (ГДР) компанией Narva, дата изготовления неизвестна. Ориентировочно 1970-1980е.
Оригинальная трубка разработана британским физиком, сэром Уильямом Круксом,в начале 1890-х годов, в ходе работ с открытыми им катодными лучами. В ходе своих работ он обнаружил, что катодные лучи вызывают свечение стекла в том месте, куда они попадают. Также он обнаружил яркое свечение различных минералов под воздействием катодных лучей. Сделав трубку с покрытым мелкодисперсным минеральным порошком экраном, Крукс поместил на пути катодного луча металлический крест. Крест задерживал электроны, образуя тень на экране. Таким образом, демонстрировалась прямолинейность распространения катодных лучей. При поднесении магнита к трубке тень от креста смещается, демонстрируя отклонение катодных лучей под воздействием магнитного поля.
Современная трубка представляет собой диод с накаливаемым катодом. На пути электронного луча установлен алюминиевый крест. Благодаря тому, что в трубке не чистый вакуум, имеется небольшое количество инертного газа, катодные лучи визуализируются.



я думаю что это обычный "белый" кинескоп просто есть кинескопы которые с синем цветом а так они белые.....

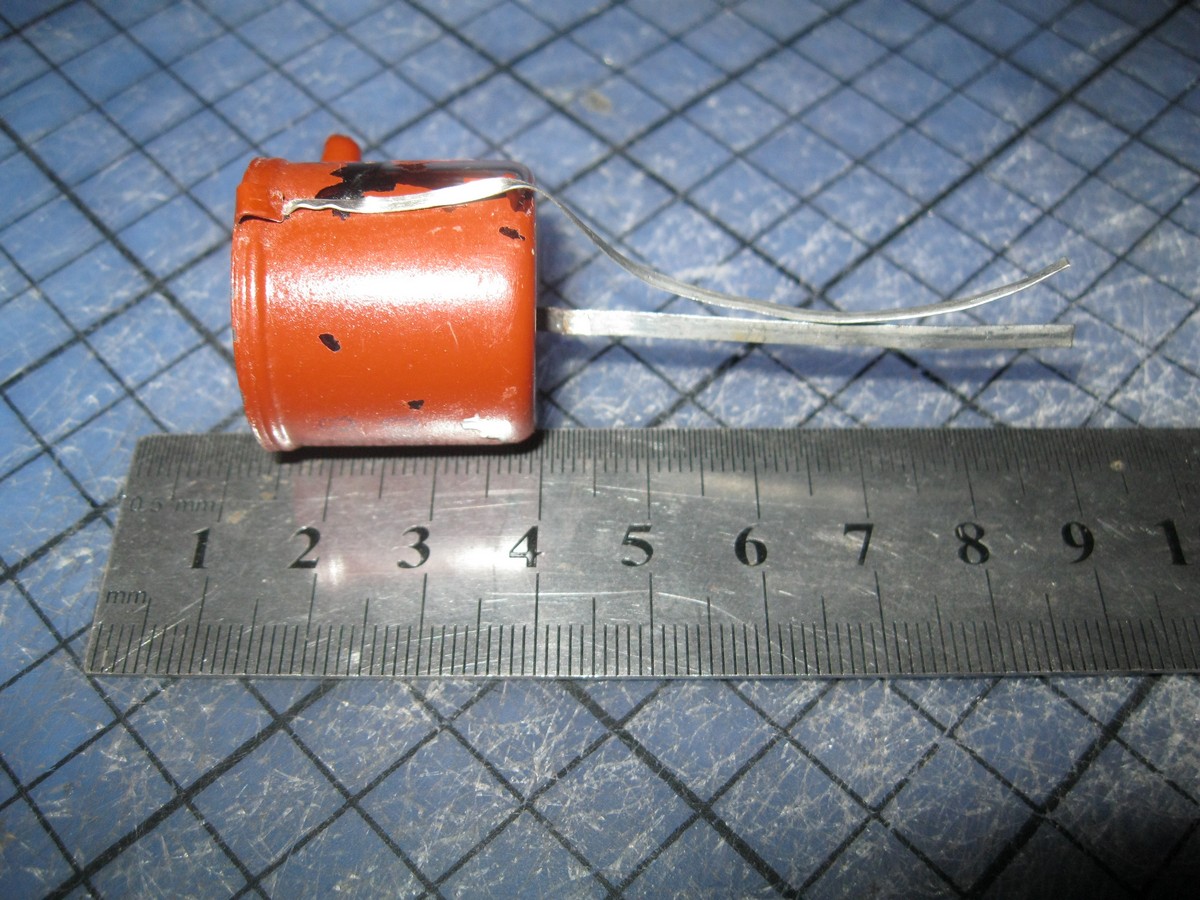

Фотоэлемент Ф-18 предназначен для измерения импульсных оптических сигналов

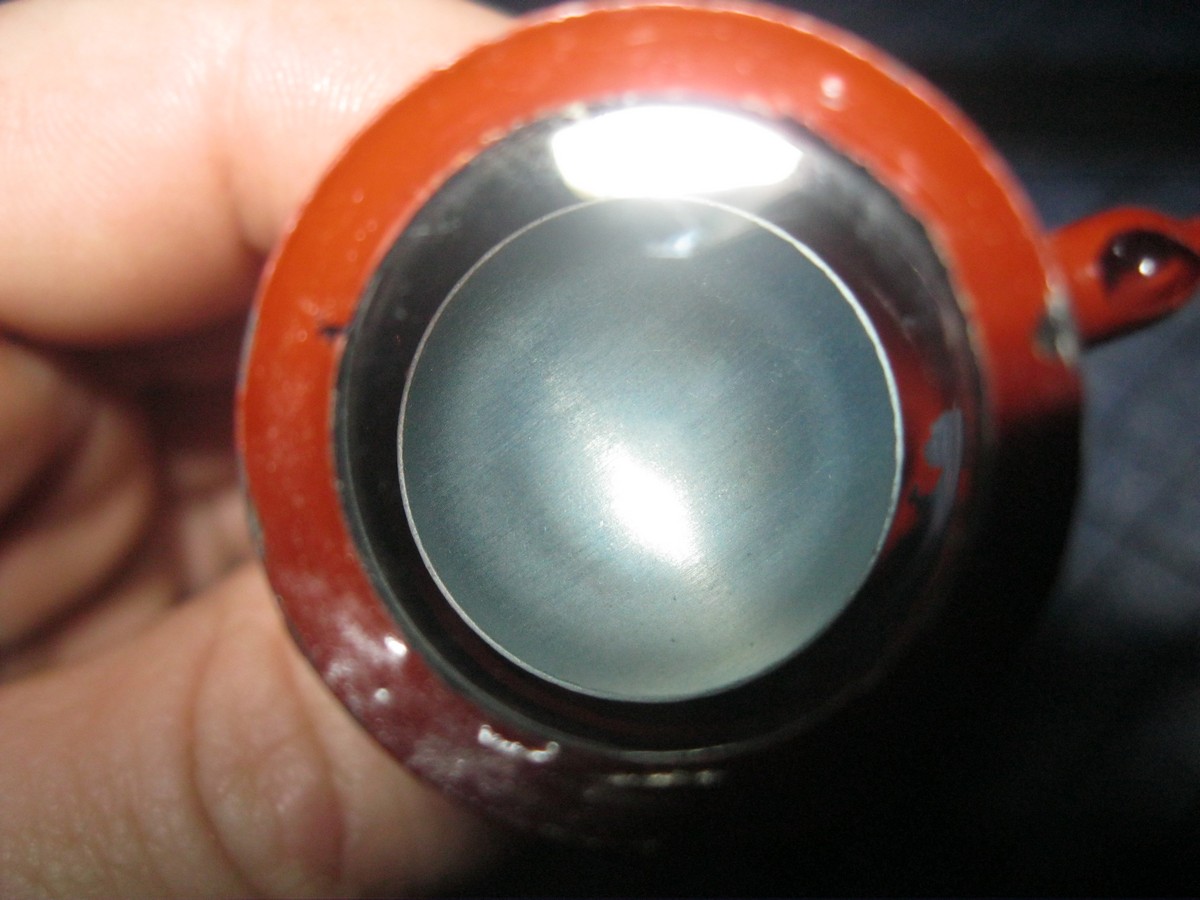

Вид на оптический вход:

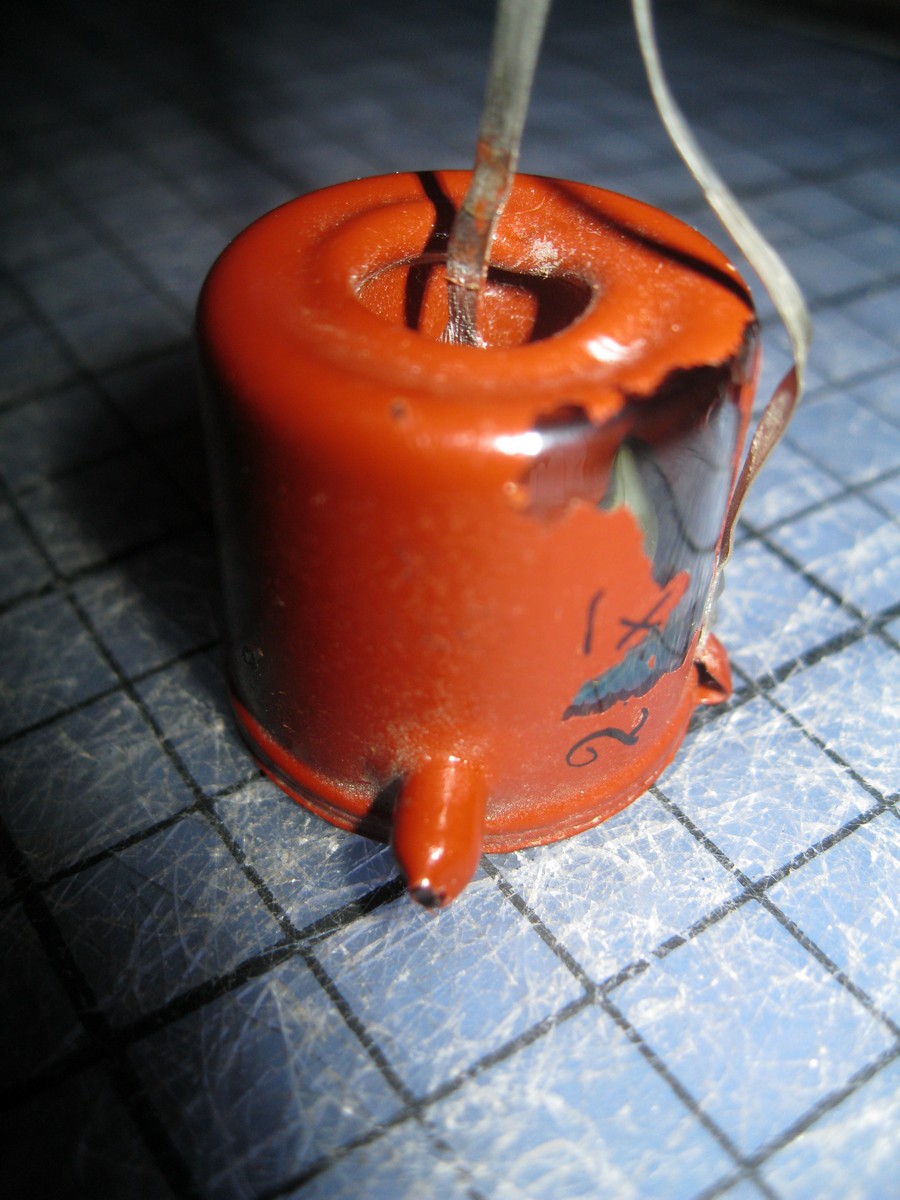

немного потрепала его жизнь...



На моем осциллографе это предельная скорость развертки))))



Продолжу цикл рассказов о модернизированных трубках Крукса и их наследниках.
Встречаем, дидактическая ЭЛТ «трубка Перрена» PR-2:

Изготовлена немецкой (ГДР) компанией Narva, дата изготовления неизвестна. Ориентировочно 1970-1980е.
Оригинальная трубка разработана лауреатом Нобелевской премии, французским физиком Жаном Батистом Перреном в 1894…1897 годах в ходе работ по изучению свойств катодных лучей.
Современная трубка представляет собой триод с накаливаемым катодом. Также имеется дополнительный электрод – коллектор. Трубка позволяет показать отрицательный заряд электрона: под воздействием падающего на него катодного луча коллектор приобретает отрицательный потенциал. Как и все показанные ранее дидактические трубки Narva, эта содержит внутри небольшое количество инертного газа.



Тут уже тов.Упырь Болотный демонстрировал нам такой прибор как ВЭУ-3,тут и у меня появился ВЭУ
Но в ходе поездки в сумке домой,прибор лишился транспортной тары

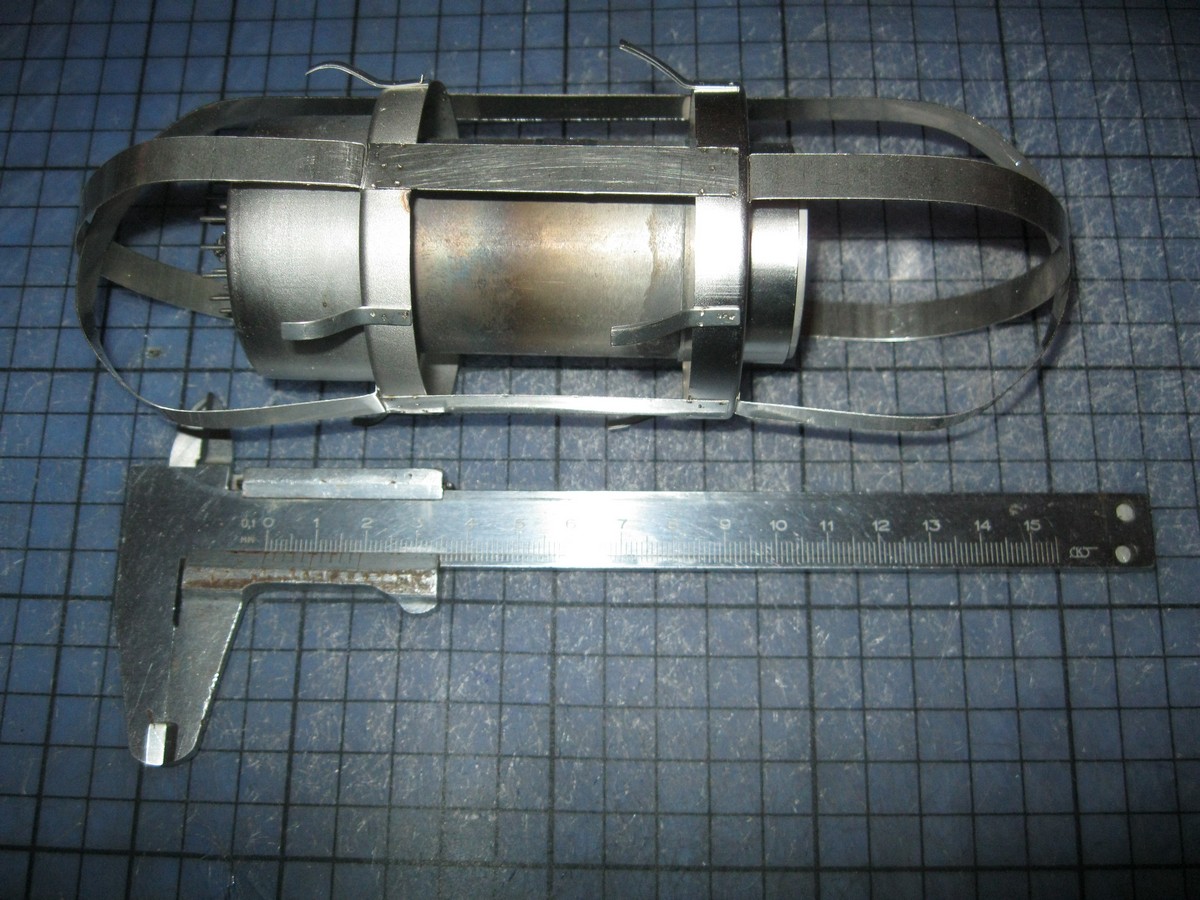

но я таки покажу тоже кишки этого прибора
сам прибор:

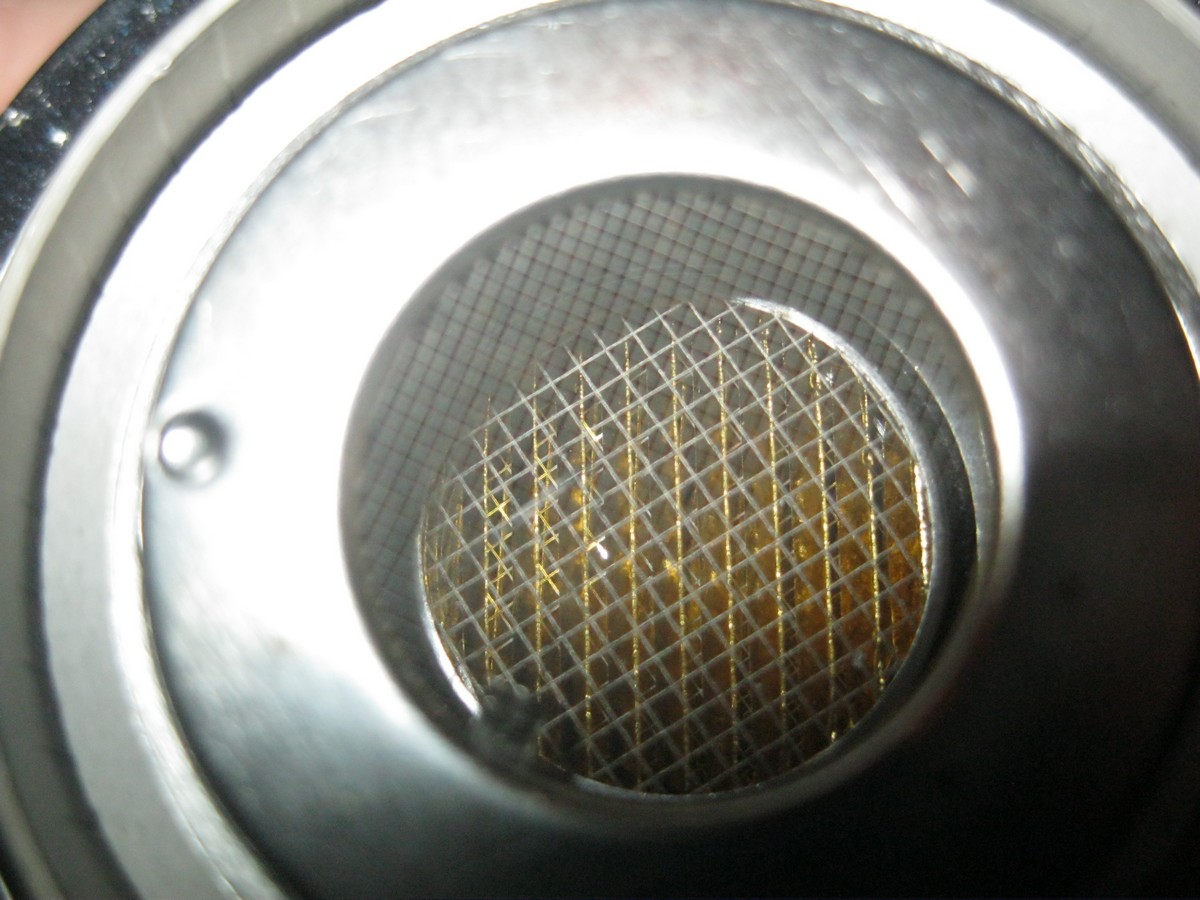

Входное окошко:

насколько видно тут явно три сеточки,а не как у тов.Упыря 2 сеточки.

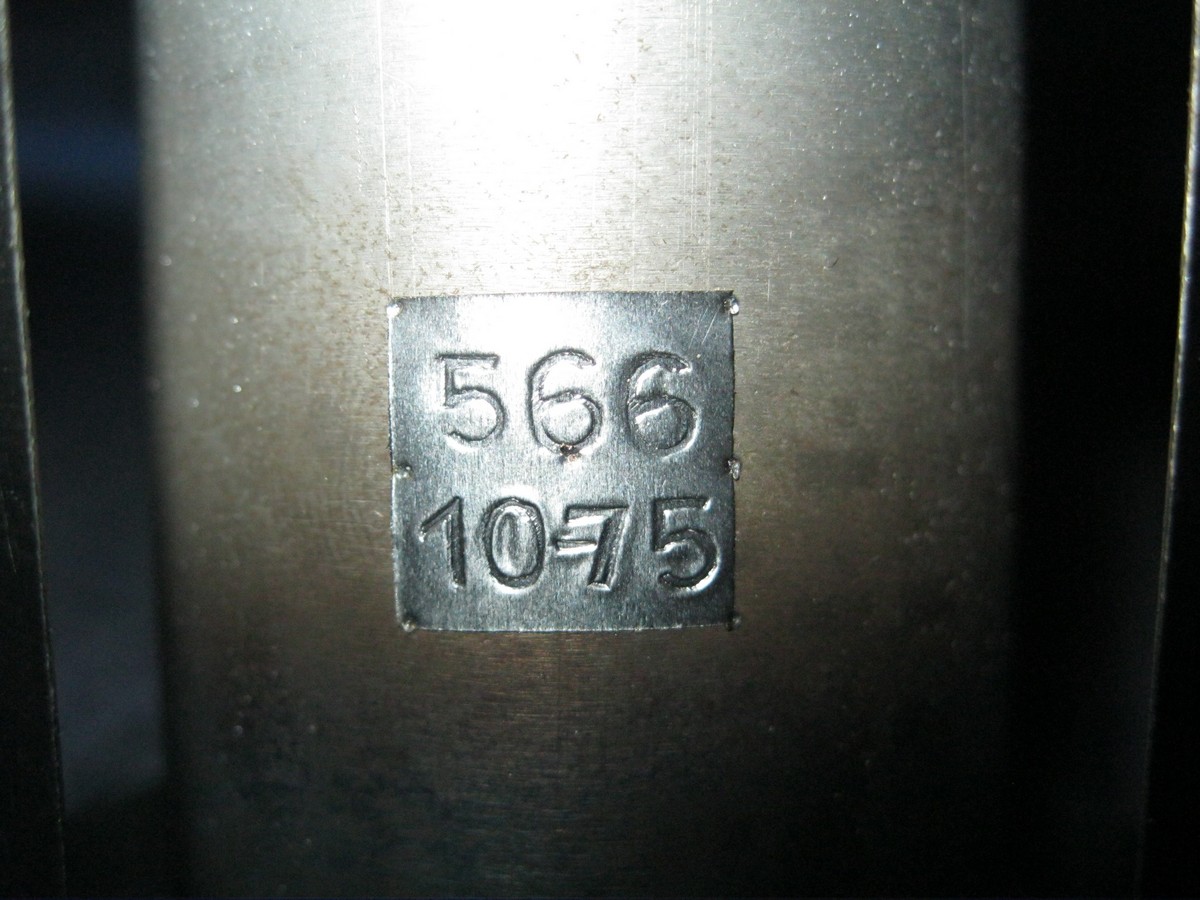

ну и "шильдик"

P.S.За прибор спасибо тов.СильверРею



Если что везу хрупкое в сумке, в общественный транспорт сразу не лезу. Были случаи.

За счёт чего ВЭУ держится в каркасе ? Просто трение ?



Так распорки с лепестками снимают перед установкой ?



Заключительный из цикла рассказов о модернизированных трубках Крукса и их наследниках.
Встречаем, безымянная дидактическая ЭЛТ «трубка Гельмгольца»:

Изготовлена немецкой (ГДР) компанией Narva, дата изготовления неизвестна. Ориентировочно 1970-1980е.
Широко распространенное название трубки не совсем корректно. Дело в том, что немецкий физик Герман фон Гельмгольц умер в 1894 году, как раз в тот момент когда катодные лучи были только открыты и началось их всестороннее исследование. Однако, именно он изобрел «катушки Гельмгольца» – два соосных соленоида, удаленных друг от друга на расстояние собственного радиуса. Это приспособление позволяет получить в зазоре между соленоидами практически равномерное магнитное поле.
Сама трубка была придумана американским физиком Джозефом Джоном Томпсоном (великий Джи-Джи, как называла его моя учительница физики) в 1897 году. В ходе исследования катодных лучей трубка, заполненная инертным газом под небольшим давлением (наличие инертного газа позволяет визуализировать катодный луч), помещалась внутрь катушек. Под воздействием магнитного поля изначально прямолинейный катодный луч начинал изгибаться, и по мере увеличения тока катушек его траектория становилась кольцевой. Причем, чем больше ток катушек (и сильнее магнитное поле), тем меньше становился радиус кольца. Данный опыт позволил Томпсону рассчитать значение соотношения заряд/масса заряженных частиц, поток которых и образовывал катодные лучи. Томпсон также продемонстрировал, что свойства катодных лучей никак не зависят ни от материала катода, ни от конкретного газа, заполнявшего трубку – то есть, луч всегда состоит из одних и тех же заряженных частиц.
Современная трубка представляет собой триод с накаливаемым катодом. Она единственная из всех показанных мною трубок (Брауна, Перрена, Крукса) с момента изобретения обязательно наполнялась инертным газом при небольшом давлении – в самом деле, только в ней действительно необходимо визуализировать траекторию пучка электронов, в остальных четырех трубках можно было бы обойтись и без этого.
К глубочайшему моему сожалению, штатные катушки Гельмгольца, равно как и оригинальная арматура от этой трубки мне не достались.



Суперортикон ЛИ-239:

Изготовлен новгородским заводом «ЭЛКОН» в январе 1980 года. В каких камерах трубка использовалась – мне неизвестно.
Данная ЭЛТ чрезвычайно любопытна для меня тем, что она изготовлена ранее неизвестным мне заводом.
