Интересные и необычные ЭВП

ФЭУ-140:

Изготовлены орджоникидзевским заводом «Гран» (слева направо, сверху вниз) в марте 2010 года, в мае 1986 года и в марте 1983 года.
У одного из ФЭУ, самого старого, был отбит штенгель. Я подло этим воспользовался и ободрал с него краску. Вскрылась интереснейшая деталь: под краской скрывался слой аквадага, дорожкой соединенный с выводом фотокатода. Сохранить его мне не удалось: увы, он сам по себе намного менее прочный, чем краска. Помимо этой необычной детали, обнаружилось еще что-то типа подогревателя, расположенного возле первых динодов. Ясно, что это не распылитель фотокатода. Для резисторов встроенного делителя слишком короткий и «жирный» провод – там сопротивление единицы Ом будет в лучшем случае… Возможно, это геттер: если предположить что проводки, намотанные на керамику сделаны из какого-то хишшного титанового сплава, при прогреве они могут поглотить остатки газа. Загадка, одним словом.
Вот такой внезапно интересный прибор оказался этот ФЭУ-140.

ФЭУ-142:

Изготовлен ленинградским ВНИИ электронно-лучевых приборов в апреле 1986 года. Увы, прибор явно натекший.



В аппарате такого уровня замена кенотронов не обязательна: можно заменить весь блок ВВ выпрямителя. Что и делалось.

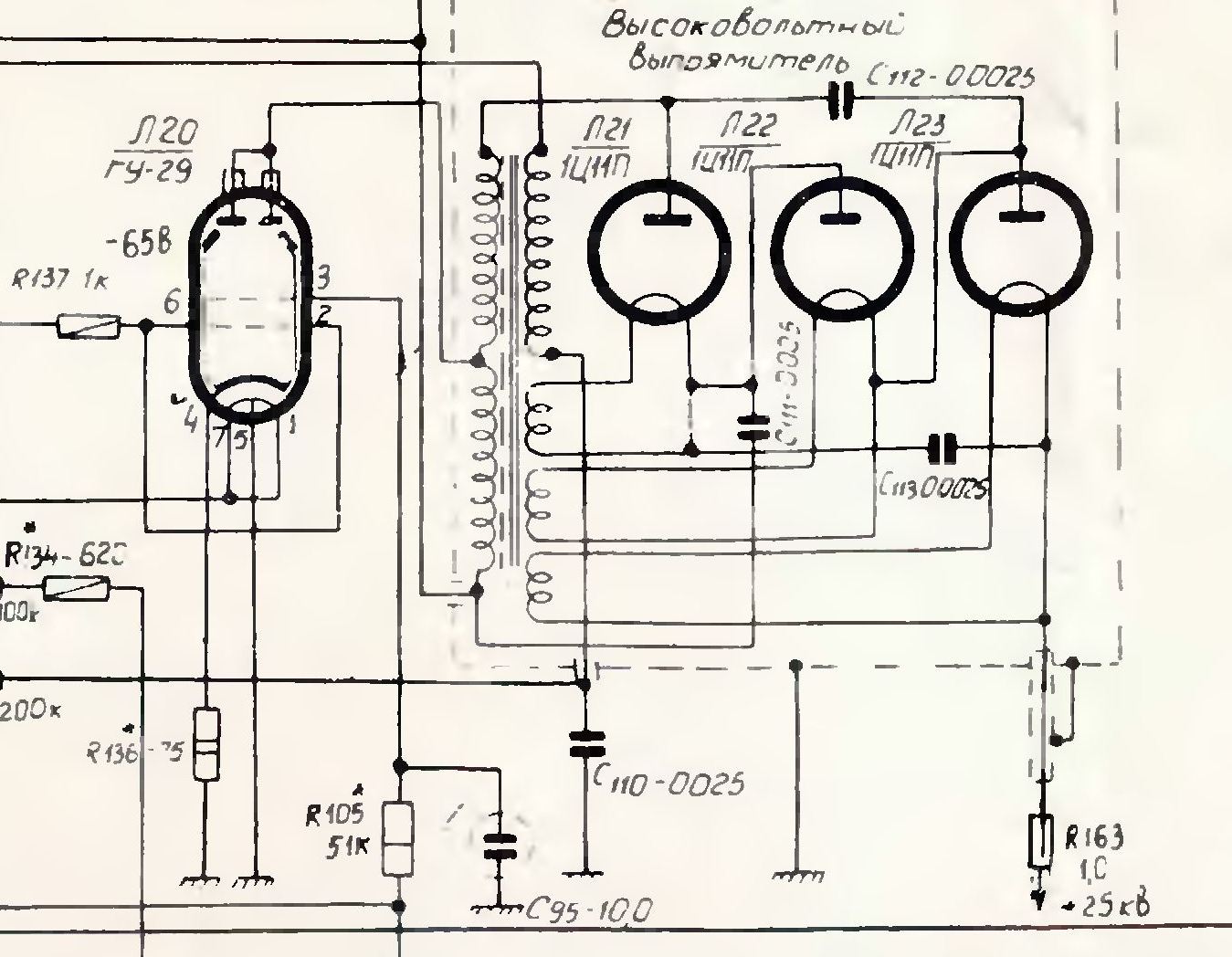

Вчера не смог показать рисунок: на удивление скверно шла загрузка. Здесь фрагмент схемы проекционного телевизора "Москва".
Замена трубки в рентгеновском аппарате всегда хлопотна. Надо и масло слить и трубку вынуть ... и когда уже масло заливать, смотреть чтобы ни грязь (пыль) не попала ни вода. Капля ведь в масле тонет. И куда попадёт? Где потом шить будет?
Полагаю, замена кенотрона - то же, что и замена трубки. И в домашних условиях - ни к чему...



Классная вещь! А вот я не пойму, зачем баллон такого большого диаметра?Для охлаждения что-ли?Так не видно патрубков для ввода и вывода охлаждающей жидкости или газа...



Это буферный объем газа.



Да, это наиболее ранний вариант трубки, лазер с ней называется ЛГИ-21, тогда как трубка с генератором азота стоит уже в более новой версии ИЛГИ503, которая является по сути рестайлингом ЛГИ21. Из всех виденных мной трубок эта наиболее старая!



На барахолке отдали пару неоновых ламп на 220 В, с электродами в форме пламени свечи. Ещё советские, по 1 р. 20 к. на цоколе. Это единственная форма электродов у советских декоративных неонок? На Радиокоте очень давно демонстрировали лампу "с профилем тов. Сталина внутри", датируемую 1930-ми...



такие? http://fotkidepo.ru/photo/812167/38955boo0OvrJ1h/660134w.jpg



Лампочка VT-87 KEN-RAD made in u.s.a. в идеальном состоянии. Года рождения нет.



увесистые такие дубинки



Относительно недавно, пару сообщений назад, я представлял на обозрение коллег «осовремененную» трубку Брауна. Напомню, данная трубка, разработанная лауреатом Нобелевской премии по физике Карлом Фердинандом Брауном на основе трубки Крукса, явилась прообразом современного кинескопа. Как я сказал в том сообщении, ГДР-овская фирма Narva выпустила несколько разновидностей таких модернизированных трубок.
Сегодня я покажу вам очередную.

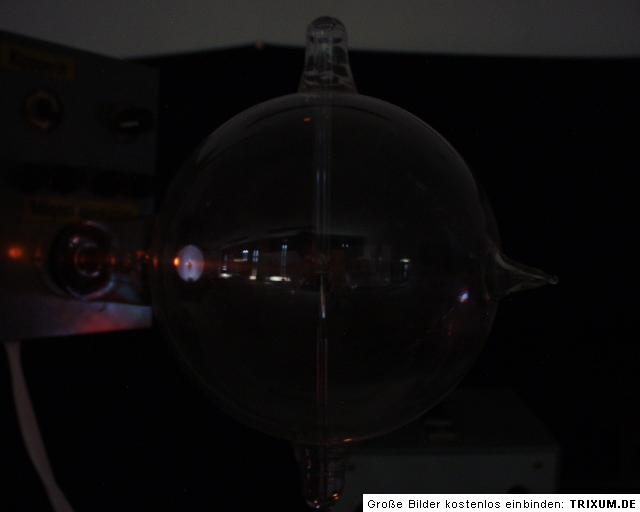

Встречаем, дидактическая ЭЛТ «электронная мельничка Крукса» ERR-2:

Изготовлена немецкой (ГДР) компанией Narva, дата изготовления неизвестна. Ориентировочно 1970-1980е.
Оригинальная трубка разработана британским физиком, сэром Уильямом Круксом. Первоначально, в 1874 году, он придумал собственно мельничку (радиометр) – крыльчатку, помещенную в запаянную колбу с пониженным атмосферным давлением. За счет т.н. радиометрического эффекта лопасти мельнички начинали крутиться под воздействием падающего на нее света. В начале 1890-х годов, в ходе работ с открытыми им катодными лучами, Крукс поместил свою мельничку внутрь разрядной трубки, на пути электронного луча. Таким образом, он фиксировал «давление катодных лучей».
Современная трубка представляет собой триод с накаливаемым катодом. На пути электронного луча установлена все та же мельничка с диэлектрическим (слюдяными) лопастями. Благодаря тому, что в трубке не чистый вакуум, имеется небольшое количество инертного газа, попадающий на лопасти мельнички луч визуализируется.



фирма NARVA еще и такие штуки делала и у нас их делали под названием "газоразрядная трубка" или что-то подобное. вот фото этих "газоразрядных трубок". фото взято с ebay



вот еще одна трубка которую и показывал Упырь Болотный



если кому надо есть и сылка на товар а там есть еще и видео советую всем посмотреть! http://www.ebay.at/itm/Elektrische-...471010?hash=item3d0789b7a2:g:ZVYAAOSw5ZBWM56z



Нам на уроках физики показывали просто колбу с "мельничкой", которая начинала на свету вращаться.



правильно называется она "Радиометр Крукса"



Не уверен является ли данная лампочка раритетом, но мне показалось что от такого производителя и с такой датой не часто попадается.



Спасибо за поправку! Сейчас исправим.......
