Интересные и необычные ЭВП

Это все замечательно , но полезной информации там реально не так уж и много. Там не больше чем в справочнике, в нём даже характеристик побольше.зачем нужен прибор, я тоже представляю, даже знаю где его используют непосредственно. Вопрос в другом : восстановить прибор, поэтому нужна хотя бы более подробная конструкция прибора.
Вы уверены что архива нет?



Высоковольтные ионные приборы.
Здесь описываются газотроны на весьма высокие напряжения. Полагаю, таких никто из нас не видел. И я не видел: Высоковольтные газотроны
Из литературы известен газотрон (не ртутный!) ГГ1-0.5/30. Но я не только не видел такой прибор, но и фото его не видел. Но буде спустимся по шкале напряжений несколько ниже, то уже придём к более "осязаемым" лампам.
Недавно стал обладателем двух высовольтных ртутных приборов, спасибо silverray! Их и покажу наряду с иными, показываемыми для пояснения некоторых свойств.

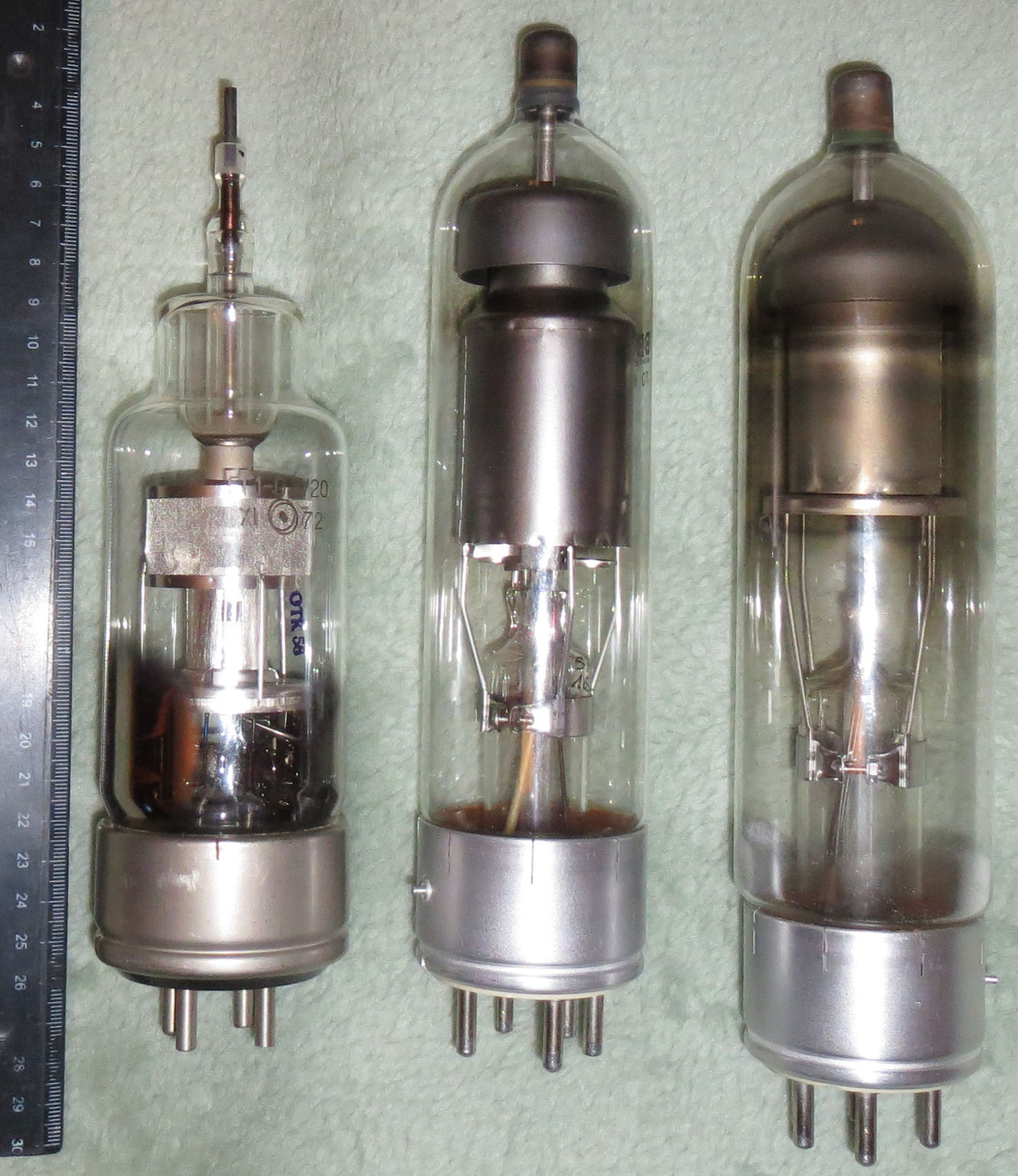

общий: здесь TQ51 - тиратрон, DQ51 - газотрон и ГГ1-0.5/20 газотрон с наполнением инертным газом.

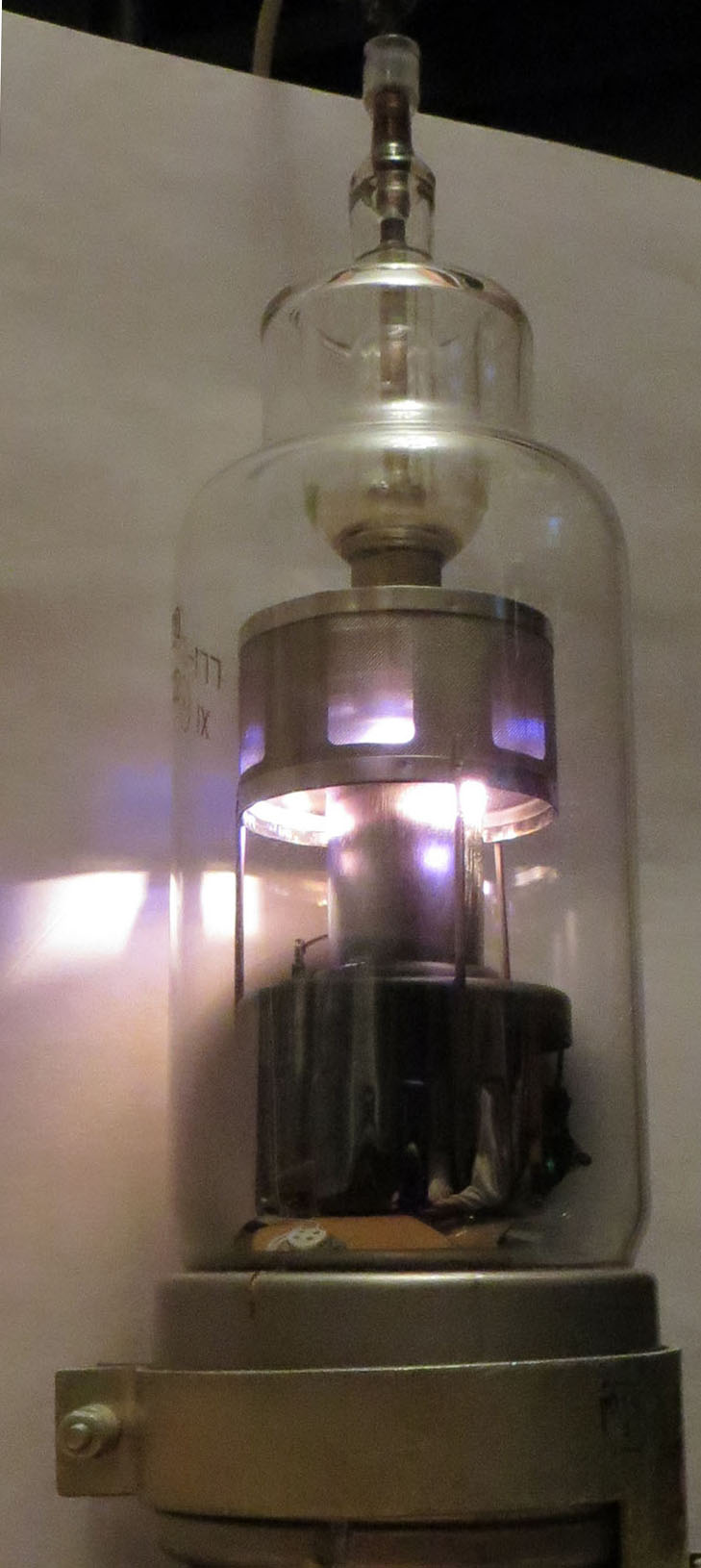

ГГ1-0.5_20_2 - работающий, видно не только слабое свечение разряда в анодной камере, но и сильное свечение вспомогательного вольфрамового катода. Как пример конструктивного исполнения прибора, где давление есть сильный компромисс между сроком службы и величиной напряжения обратного зажигания.

Несколько ртутных приборов.

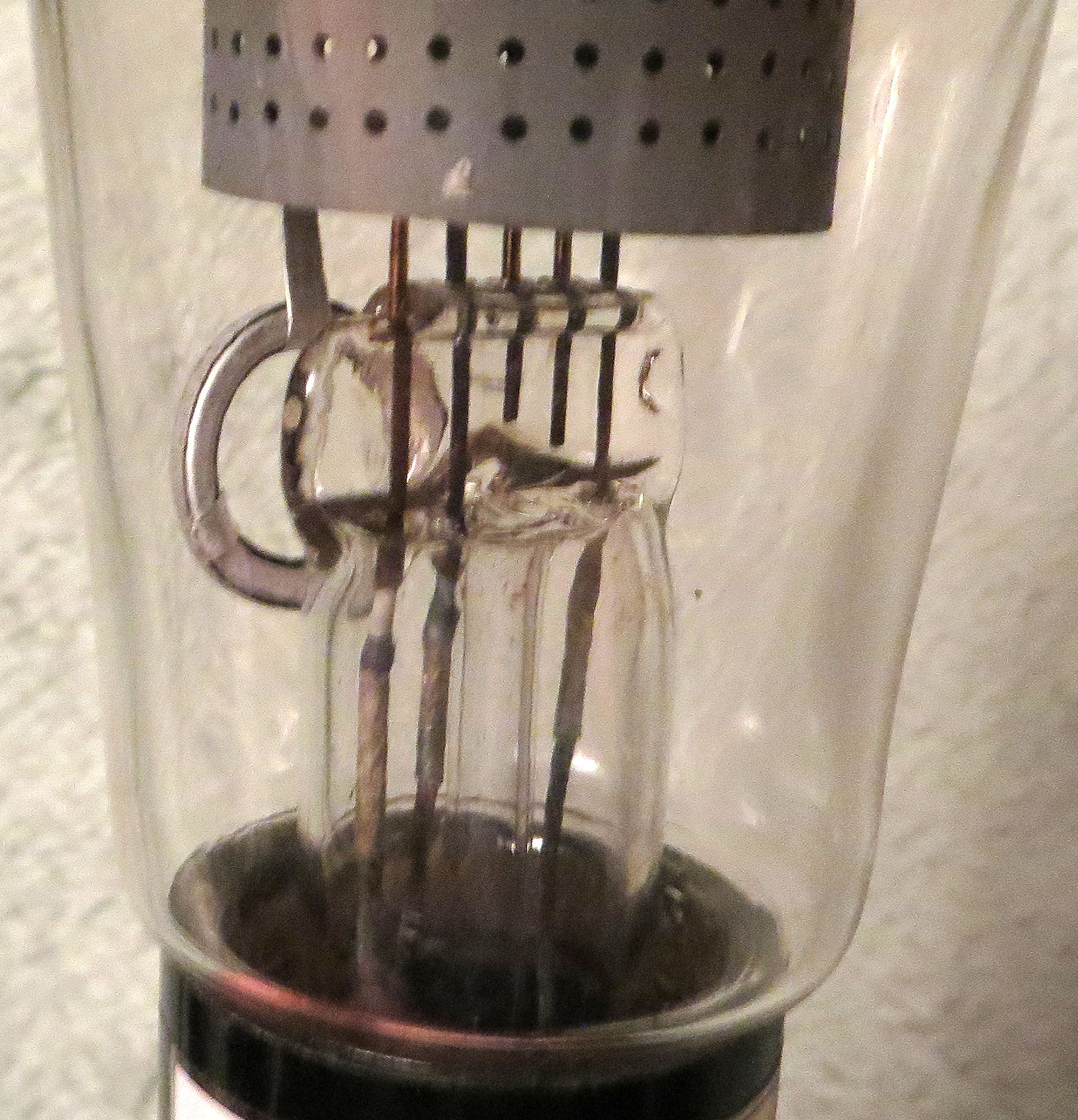

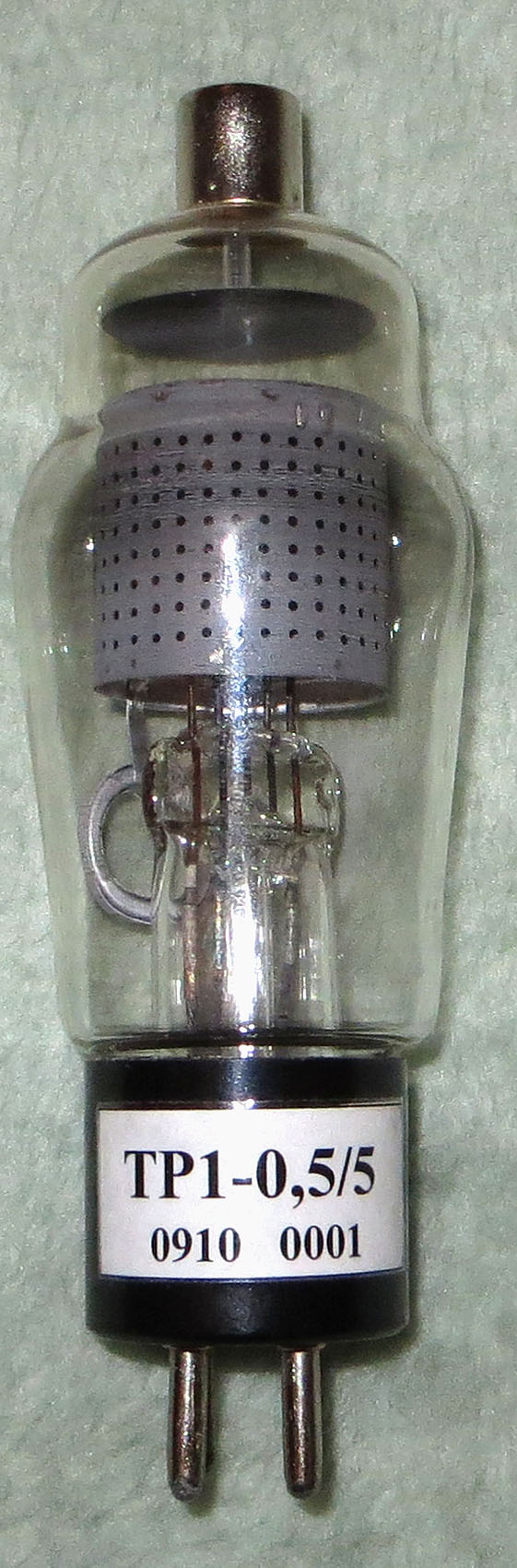

ТР1-0.5_5_2 - образец одной из последних отечественных разработок, рязанский, снаряжён очень небольшим количеством ртути, на ТР1-0.5_5_3 виден твёрдотельный генератор ртути.

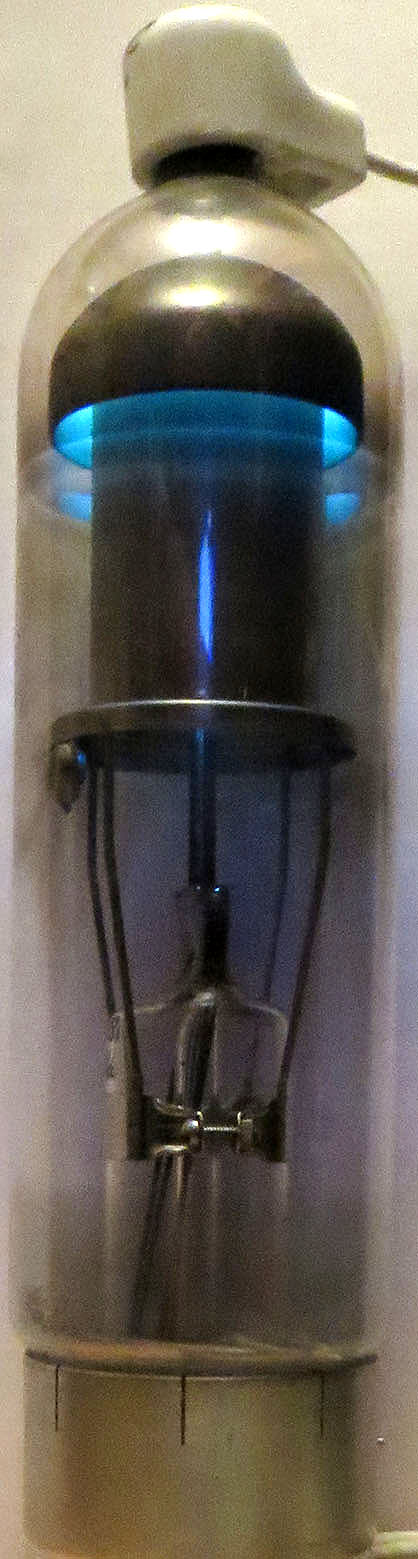

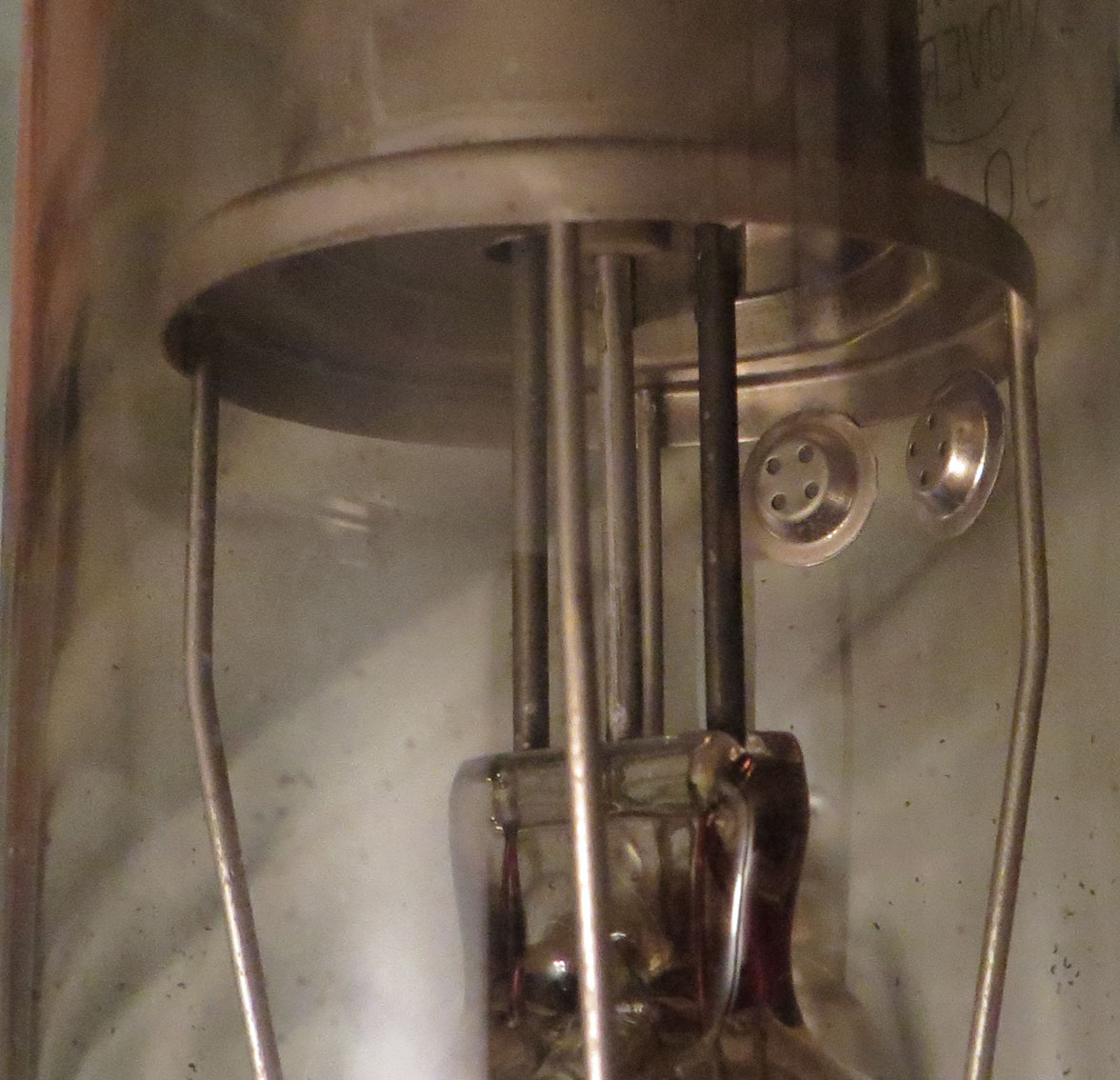

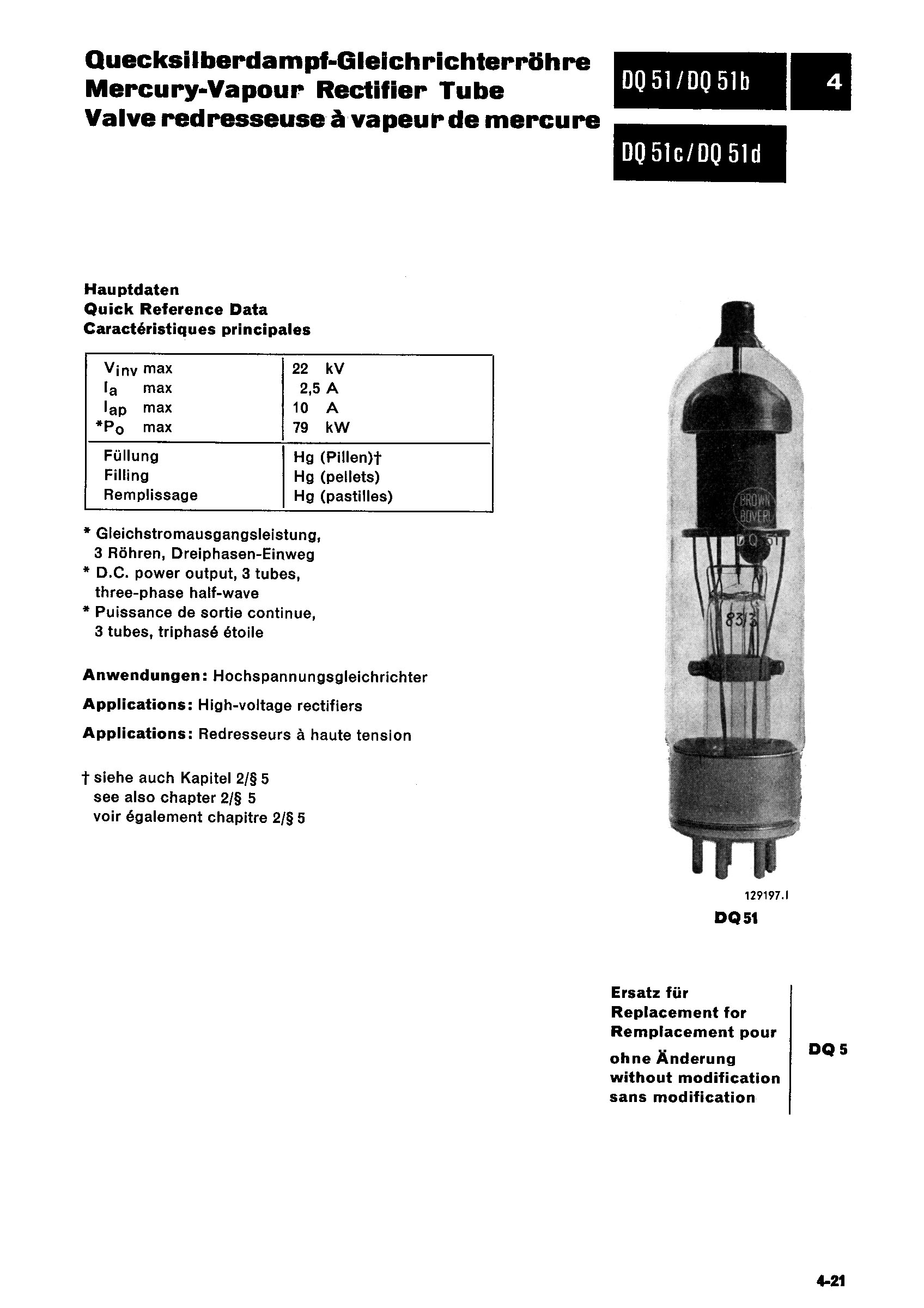

DQ51, рассчитан на напряжение в 22 кВ, включён, на DQ51_1 виден сходный с таковым ТР1-0.5/5 генератор ртути.

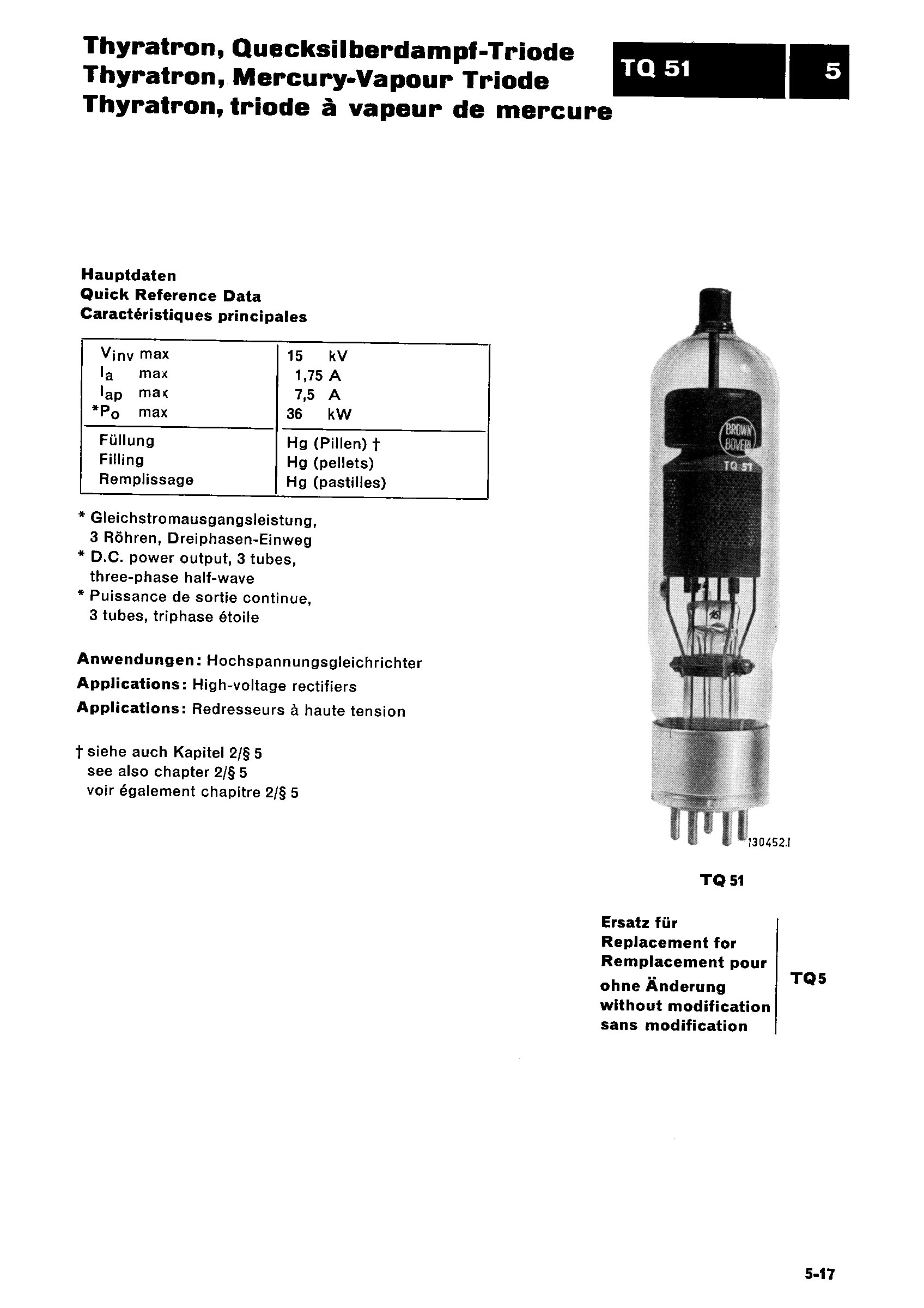

TQ51, тиратрон с несколько меньшим, но достаточно высоким, напряжением пробоя.

Обращает на себя внимание конструкция этих (TQ51 и DQ51) приборов. Высокое рабочее напряжение не требует создания экранированных констркций, в отличие от ГГ1-0.5/20, где для защиты от пробоев по длинным путям применено экранирование. Это результат возможности работы ртутных приборов при очень низких давлениях паров без снижения срока службы из-за жестечения.



Удалось запустить трубку УЛ-102 и вывести на режим генерации. В силу большого усиления среды ей в принципе уже достаточно одного зеркала резонатора, хотя второе дает очень большую прибавку к мощности и убавку расходимости. По большому счету генерация есть и без зеркал, но луч расходится как у фонарика. Даже с неполным резонатором мощности луча уже достаточно чтобы с длиннофокусной линзой жечь следы на светлой фанере. При этом фокусированное пятно имеет диаметр около 5 мм (модовый состав очень плохой, линза тоже).

Видео выжигания с линзой. Нефокусированный луч кстати неслабо греет. http://vk.com/video31425290_171437788



К слову, не стрёмно такое запускать дома ?



А что тут стрёмного? Я ж не свечу им из окна на улицу и в окна соседних домов, или в небо по самолётам (хотя очень хочется)))), домашних предупреждаю когда врубаю вундервафлю, чтоб не ходили туда.

Мощность измерять нечем, и она неизвестна, предполагаю что от 1 Вт и больше. Длина волны 510 нм, при добавлении второго зеркала подмешивается вторая линии 578 нм, от чего цвет луча становится ярко-лимонным. Работает силовая часть вообще не предсказуемо, бывает без единого сбоя выведет лазер на режим вплоть до стационарного теплового состояния. как вчера, а бывает начинает глючить ещё на разогреве задолго до генерации.



Попал тут ко мне в руки еще один умножитель,
ФЭУ-129:

Изготовлен новосибирским заводом «Экран» в феврале 1986 года.



n

так у тебя то прибор есть? - я так и не понял...



да,у него есть......



а можно хотя бы фото.а лучше чертеж? Но лучше бы хотя бы прибор в пользование. Могу купить даже....



конечно можно,http://cs628229.vk.me/v628229752/15a83/XYvcWgFVbUY.jpg



Тогда хоть фото

более наглядные или лучше чертежик...тем более как я понял его кто то делал....



ФЭУ - 1

ФЭУ-2

ЦГ-4



Смотрел старые темы,читать не перечитать

http://www.lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-290#post-120672

>1Ж24Б
>6Ж1П выпуска 1963 года, КРЛЗ, г. Калуга. Самая старая их радиолампа...

В декабре завод выпустил несколько ламп,которые вряд ли кто уже увидит,
а в 1961 пошла в серию 6Ж1П,надо посмотреть у себя.Вот попались:

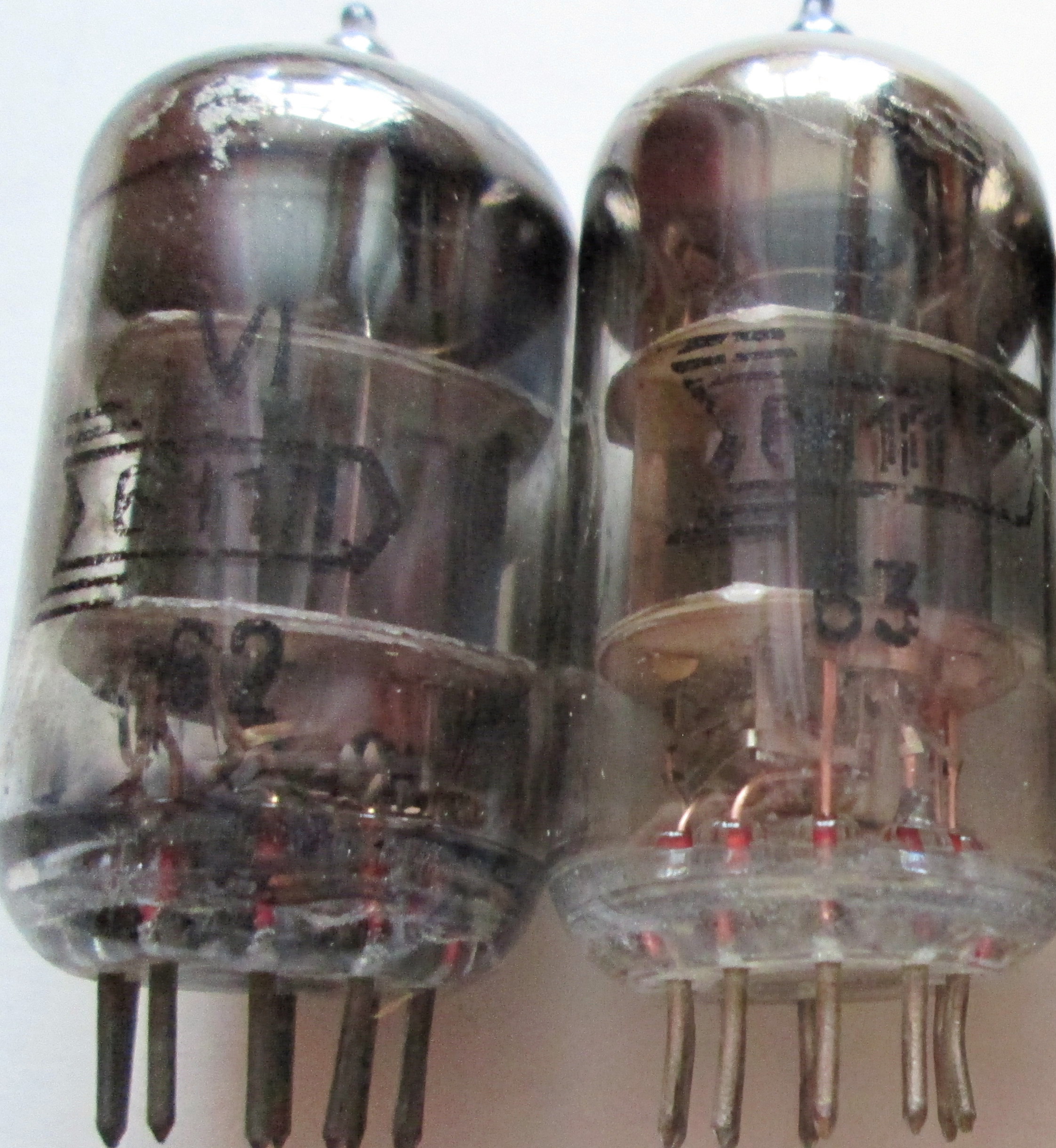

6Н1П
КРЛЗ
1962-1963



История 6Н1П по моим экземплярам:

Фрязино-1954 и позже
МЭЛЗ-1955 и ...
НЭВЗ-1957 и ….
ФОТОН-1958 и.....
КРЛЗ-1962 и …..
Если кто поправит,буду только рад.Скорее всего Фрязино начало делать
6Н1П раньше,т.к.
В 1954 у них уже были лампы с приемкой,да и опытных экземпляров пока не попадалось.
