Интересные и необычные ЭВП

Размером со шкаф ?



Явно не меньше шкафа))) Более того, чтоб собрать такую батарею из к41и7 их понадобится порядка 2 сотен...



Интересно, а где 80кДж применялась?Это-ж страх и ужас сплошной а не лампа...



Скорее всего... у нас на рудоремонтном заводе стоит лампа ДКСТ-50 000 непрерывка на мачте, правда для освещения рабочей площадки, так она еще и за забором завода освещает улицу...



Так его называют, он ремонтирует шахтные комбайны и прочее оборудование для шахт и карьеров...

Вот они
http://lityo.com.ua/производители-л...бласть/24-оао-марганецкий-рудоремонтный-завод
http://www.orrz.com.ua/
http://investfunds.ua/markets/stocks/Krivorozhskij-centralnyj-rudoremontnyj-zavod/
и т.д.



ВО-188



1514



1516



…Думаю, среди людей, интересующихся ЭВП только слепой и глухой не знает про трубки Крукса. Даже если люди не знают имени изобретателя, уж по крайней мере на фотографии самих трубок натыкались и не раз.
Эти учебно-познавательные приборы применяются для демонстрации свойств электронного луча, а именно способности вызывать флуоресценцию, прямолинейность распространения и способность отклоняться под воздействием магнитного или электрического поля, а также наличие кинетической энергии у оного луча. Будучи изобретенными в конце 19-го века сэром Уильямом Круксом, эти трубки в неизменном виде просуществовали до наших дней, и особо везучие школьники даже могут увидеть их в действии на уроках физики в старших классах.
Трубки эти существуют нескольких разновидностей, каждая из которых демонстрирует одно или несколько свойств электронного луча. Объединяет их одно: электрическая схема. Все эти трубки, по сути своей, автоэмиссионный вакуумный диод. Предельная простота конструкции имеет свою оборотную сторону. Для того, чтобы «раскачать» трубку Крукса, к диоду необходимо подключить весьма нехилое постоянное напряжение – порядка 2-3 десятков киловольт. Данный недостаток очень существенен для учителей: непоседливым школьникам очень трудно объяснить что «не надо совать сюда грабли!!!». Приличный электрический разряд по пальцам нарушителя хоть и не убьет непослушного ребенка, зато принесет массу неприятностей учителю от разгневанных родителей и руководства школы. Поэтому я и говорил про «везучих школьников» – в наше время имевшиеся во многих школах еще в 1970-х годах трубки Крукса, Гейслера и пр. запихнули в дальние углы лаборантских или вовсе повыбрасывали.
Нельзя сказать, что «научная мысль» не работала в этом направлении: в тех же самых 1970-х годах в ГДР компанией Нарва была выпущены трубки Крукса, представлявшие собой уже термоэмиссионный диод (триод – в зависимости от назначения). Ну или, говоря другими словами, диод (триод) с накаливаемым катодом. Это нововведение позволило резко снизить анодное напряжение: теперь для работы трубки требовалось всего 500 вольт, что куда как более безопасно. Спустя всего лишь полвека после изобретения ЭЛТ (а изобрел их нобелевский лауреат Карл Фердинанд Браун, взяв за основу трубки Крукса), кто-то додумался заменить старинные "круксовские" трубы в кабинетах физики на ЭЛТ [это сарказм, если кто не догадался]! Самое смешное, что к этому времени в кабинетах физики поселилась целая куча морально устаревших простейших ЭЛТ из числа «настоящих». Достаточно вспомнить отечественные ЛО-709 и 13ЛО15И, с помощью которых школьникам показывали принцип действия осциллографа.

После столь длинного вступительного слова я хочу представить на обозрение коллег саму новую-старую трубку.
Встречаем, дидактическая ЭЛТ «Трубка Брауна» BR-2:

Изготовлена немецкой (ГДР) компанией Narva, дата изготовления неизвестна. Ориентировочно 1970-1980е годы.
Оригинальная ЭЛТ была разработана лауреатом Нобелевской премии по физике, Калом Фердинандом Брауном в 1897 году, и имела только один комплект отклоняющих пластин. Развертка во второй плоскости осуществлялась вращающимся зеркалом. Через два года ассистент Брауна, Ионатан Ценнек, догадался добавить электромагнитное отклонение во второй плоскости. Вскоре был добавлен накаливаемый катод, и электронно-лучевая трубка начала свое победное шествие по миру осциллографов, радаров и телевизоров.
Данная ЭЛТ представляет собой триод, и имеет один комплект отклоняющих пластин. С ее помощью можно продемонстрировать явления люминесценции под воздействием электронного луча, отклонение луча под влиянием электрического или магнитного поля. В трубке нет чистого вакуума, в нее добавлено небольшое количество инертного газа. Это позволяет визуализировать траекторию электронного луча.
В документах на трубку предлагается простейшая схема развертки, применив которую можно нарисовать синусоиду на экране. Для этого на отклоняющие пластины подается линейная электрическая развертка, генерируемая простенькой схемкой на тиратроне. На отклоняющую катушку (увы, штатная катушка мне не досталась) подается переменное напряжение с накального трансформатора.
Кстати! Прожектор ЭЛТ примечателен своей примитивной конструкцией. Именно так, если верить старым фото, выглядели прожекторы в недошедших до наших дней ЭЛТ, выпускавшихся в 1910-1930х годах.



Любителям ЭЛТ

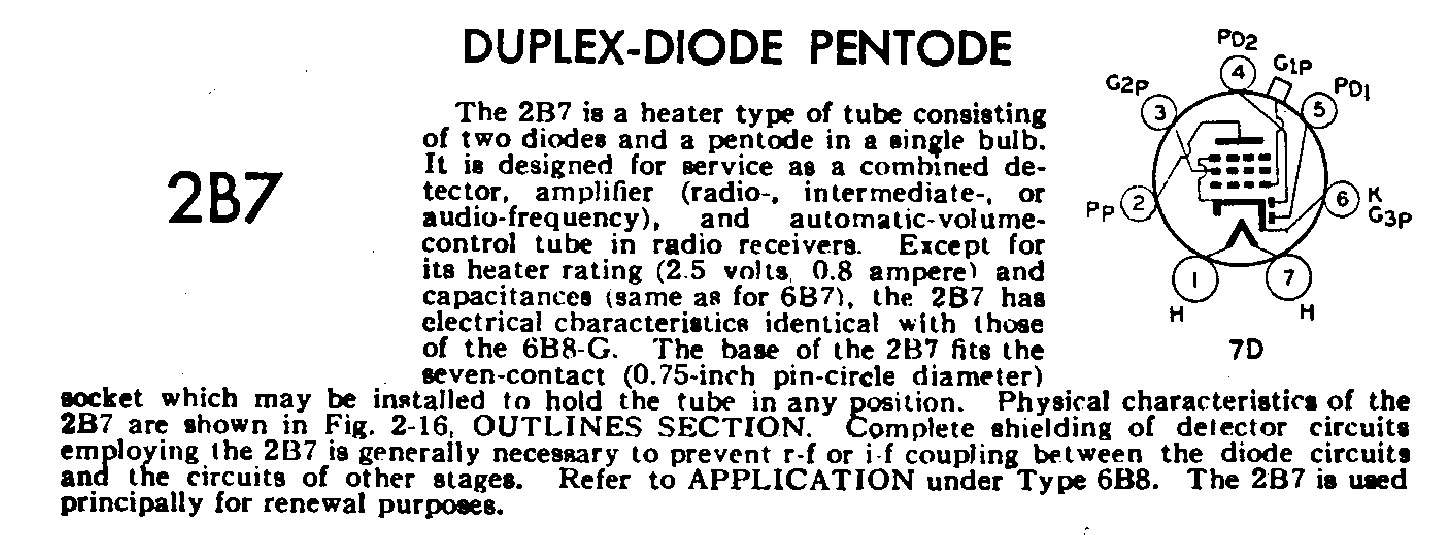

Не удивительно, что выпуск был прекращён столь быстро. Достойно удивления, что его вообще начали: 2B7_RCA.jpg

6П20С

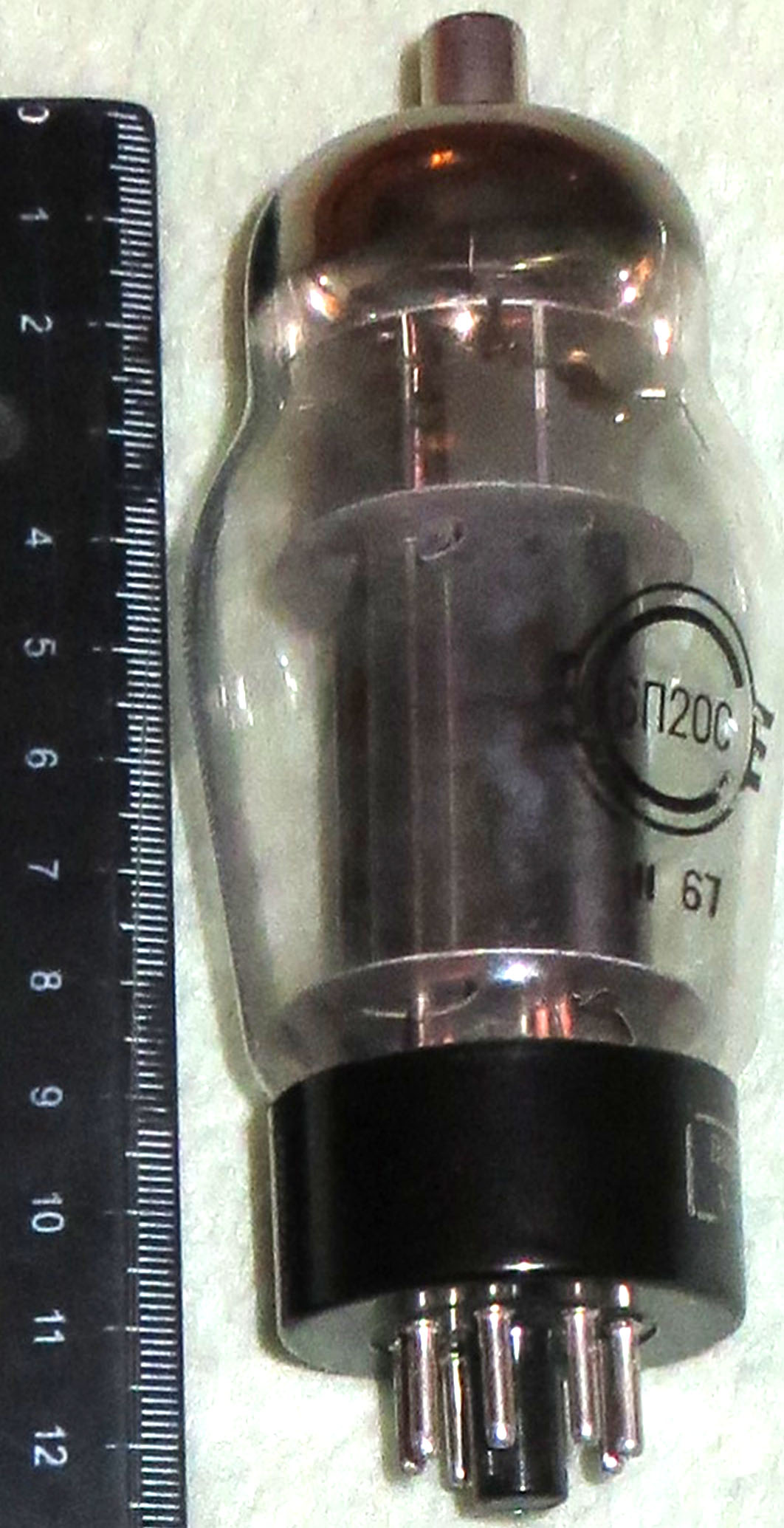

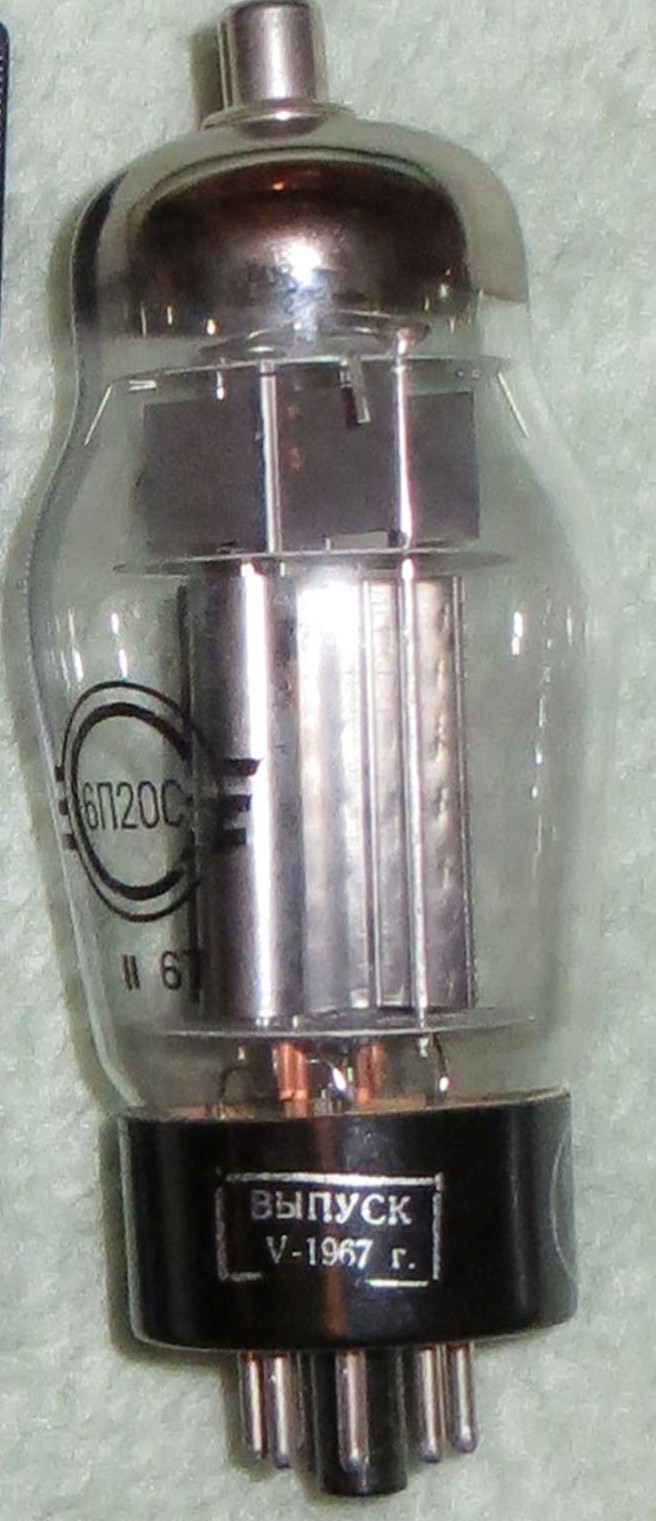

Пентод для выходных каскадов строчной развёртки. Последний и наиболее мощный прибор такого типа с октальным цоколем.



К этим интересным фото добавлю

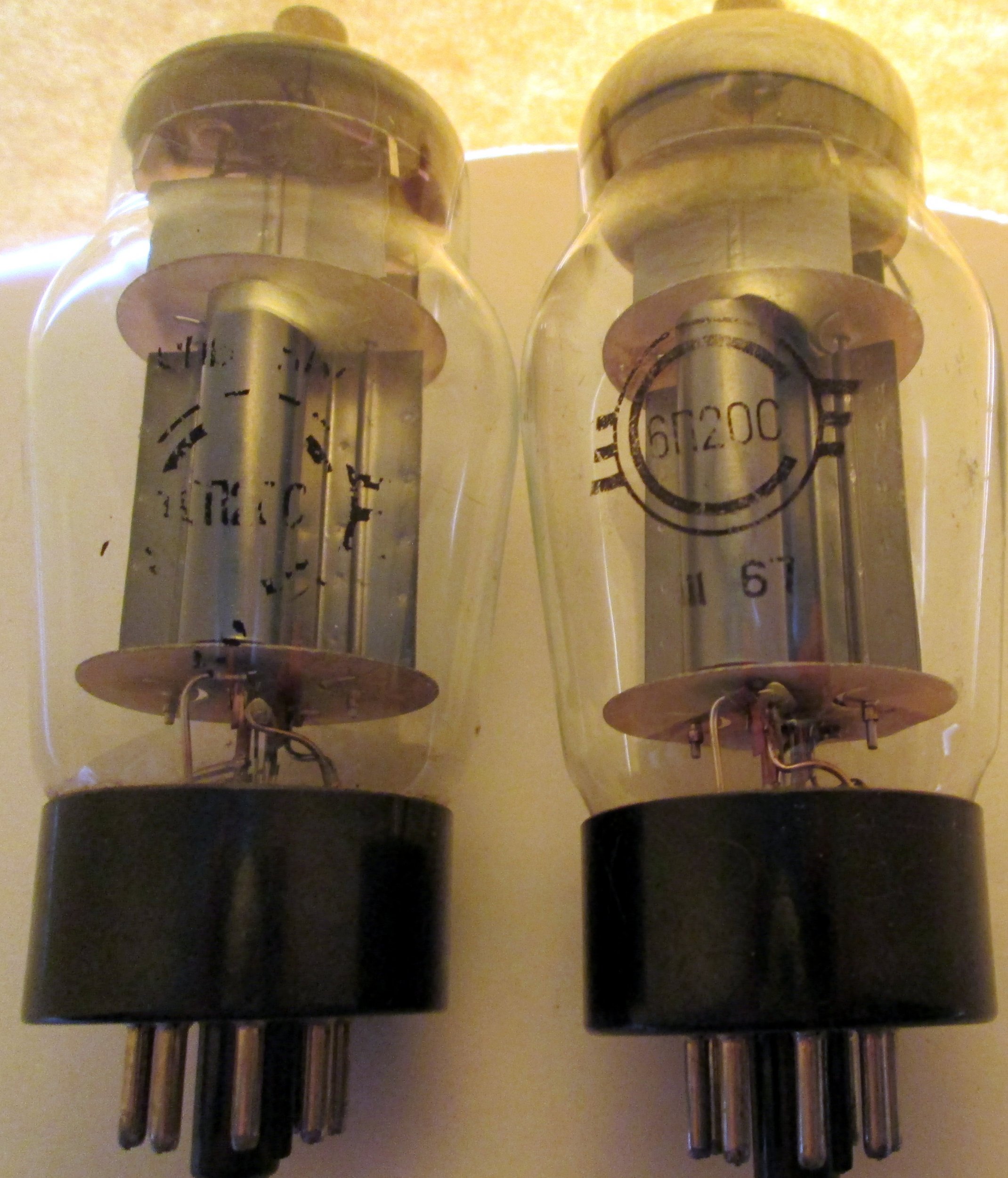

6П20С-слева-опытная с полустертыми надписями.
К сожалению,год не видно.



Pl

Здравствуйте все участники форума. Очень много обсуждается здесь у Вас газаотрон ГХ1С. Мужики, выручайте нужен чертеж.

Нужен не габаритный чертеж, а хотя бы в разрезе...

чертежей там уже нет...((((Пришлите повторно, кто может?Еще вопрос к Илье Захарову: Илья, а у тебя есть сами приборы ГХ1С?

кто на форуме : у кого есть газотрон гх-1с? хоть в руках поддержать.

Во-первых, не надо писать пачку сообщений подряд. Редкатируйте свое предыдущее и добавляйте в него.
Во-вторых, если никто не отвечает, не надо спамить и клянчить! Тут не чат и никто не обязан сидеть весь день онлайн.
Все лишее удалил, сообщения объединил. Модератор.



мне тоще интересен гх-1с



особого там много, это я Вам могу сказать, как специалист по такому роду приборов. Во первых скорее всего электрод там необычный, так как холодный, прямое включение при малых напряжениях, так что скорее всего активный, может оксид бария, может еще что, во вторых давление - сложно получить что то на таком газе - вопрос на какой части кривой Пашена работает прибор, в третьих прибор очень легкий и маленький - тонкая технология изготовления, такое ощущение что там две колбы стеклянные, анод и катод нужно центровать относительно друг друга. Угостите прибором, слезно прошу.....или хотя бы чертежи, ведь уже кто то скинул....Выручите, с меня причетается



в ТУ разреза, конечно, не будет... да и завод вряд ли даст, ИМХО. подозреваю, что там уже давно всё утилизировали, в том числе и архив



Изучайте:



Декатроны? Правый похож на полиатрон А-201. Из маркировки только номера и штамп ОТК.
