  1. suslox

    suslox Пушистикс Staff Member

    Найдено на украинском аукционе.
    5Ц3С, 1952 г, Светлана.
    На мой взгляд любопытны две вещи: покрытие баллона серебрянкой (не понимаю, зачем это может быть нужно у кенотрона) и странный логотип Светланы (я с таким ранее не сталкивался).

    [​IMG] [​IMG] [​IMG]

    suslox, 14 янв 2016
    #6641
    retrotube нравится это.
  2. Анархист

    Анархист Пользователь

    это видимо кто-то сам покрасил,ибо краска нанесена ужасно.

    Анархист, 14 янв 2016
    #6642
  3. ЭВП

    ЭВП Пользователь

    возможно у нее от времени краска "стерлась"

    ЭВП, 14 янв 2016
    #6643
  4. 1Ж24Б

    1Ж24Б Пользователь

    У малгабов экран нанесён всегда аккуратно, без подтёков на баллоне. Однозначно чьё-то творчество.

    1Ж24Б, 14 янв 2016
    #6644
  5. Entladung

    Entladung Активный пользователь

    По дате какой-то м... знаток замазал не 5Ц3С, что не было бы жалко а 5U4G, а это как раз и жаль.
    А такой товарный знак был у Светланы в начале 50-х.


    Вложения:

    • 1.jpg
      Размер файла:
      233,4 КБ
      Просмотров:
      696
    Entladung, 14 янв 2016
    #6645
    retrotube, 1Ж24Б, silverray и 2 другим нравится это.
  6. retrotube

    retrotube Пользователь

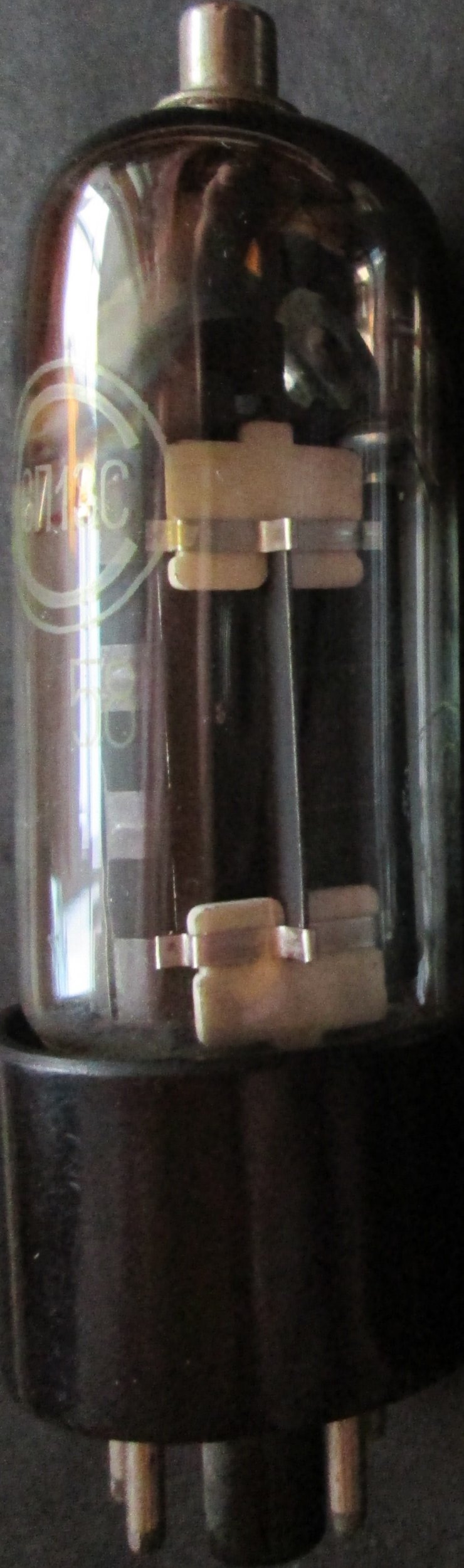

    Как выглядит Рефлекторовская 6П13С-все знают.
    А вот ранняя Светлановская-1/1958.
    Фото плохое,пытался, чтобы получился отличающийся фрагмент.
    Похожая есть на сайте у собиральщика,год я не разобрал.
    Использовались не только в развертках,а и для управления ранними модулями
    ферритовой памяти.


    Вложения:

    Last edited: 15 янв 2016
    retrotube, 15 янв 2016
    #6646
    mutabor, klapaucy и Упырь Болотный нравится это.
  7. suslox

    suslox Пушистикс Staff Member

    Нихилая должна была быть ферритовая память, чтобы ей такая довольно мощная лампа управляла...:confused:

    suslox, 15 янв 2016
    #6647
  8. 1Ж24Б

    1Ж24Б Пользователь

    Нормально - в МОЗУ ферритам нужны сотни миллиампер для перемагничивания.

    1Ж24Б, 15 янв 2016
    #6648
  9. retrotube

    retrotube Пользователь

    По воспоминаниям разработчика,в блоке управления были еще гу-50:)

    retrotube, 15 янв 2016
    #6649
    Упырь Болотный нравится это.
  10. retrotube

    retrotube Пользователь

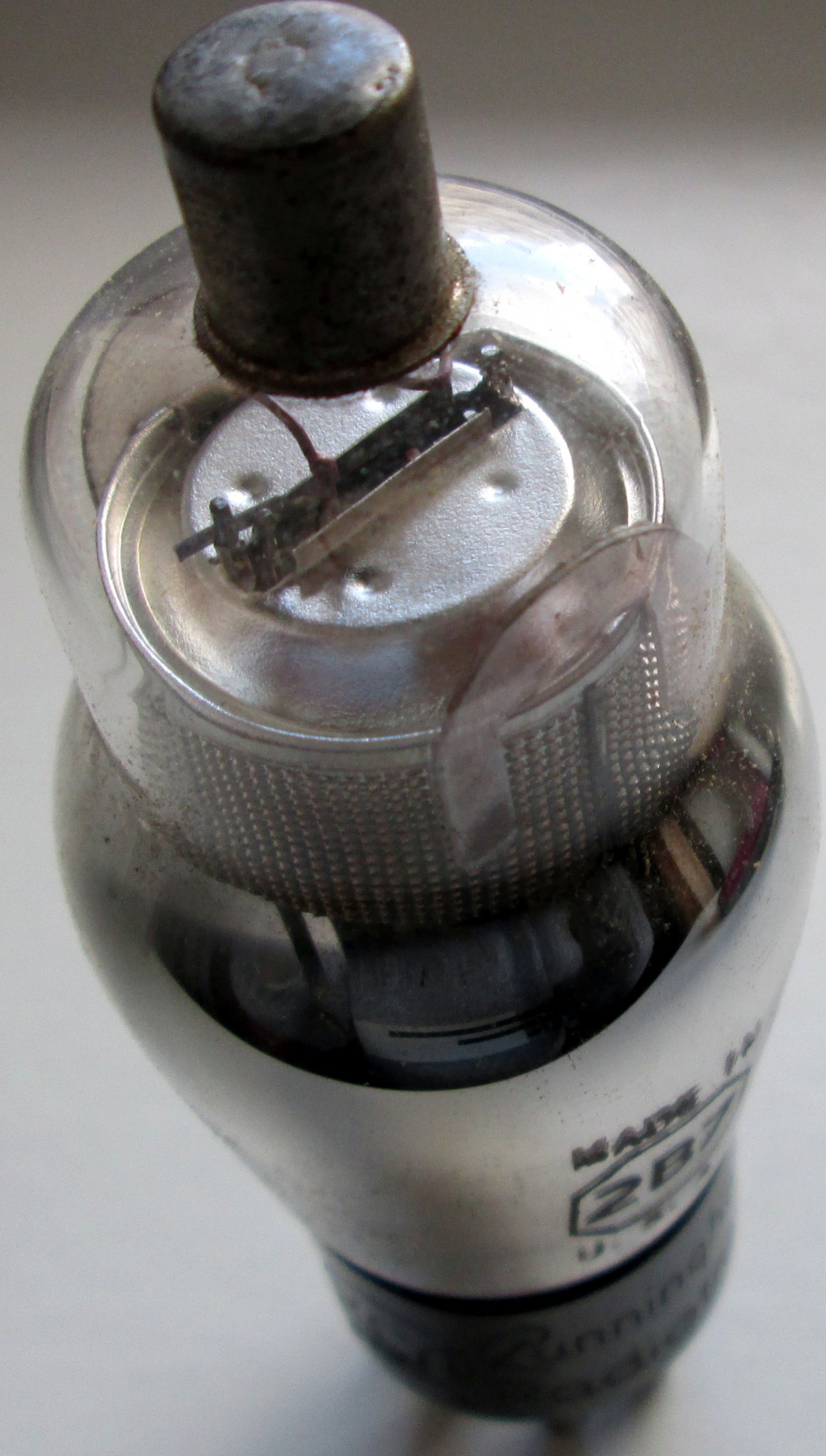

    2B7
    RCA Cunningham Radiotron.
    В основном выпускалась с 1932 по 1936,выпуск был прекращен к 1944году.
    Датировать эту не могу.


    Вложения:

    • 2B7_RCA_XXXX.JPG
      Размер файла:
      414,2 КБ
      Просмотров:
      721
    retrotube, 15 янв 2016
    #6650
    mutabor и Упырь Болотный нравится это.
  11. Упырь Болотный

    Упырь Болотный Пользователь

    Ну, и вновь милые моему сердцу ЭЛТ.

    Кинескоп 16ЛК3Б:
    [​IMG]
    Изготовлен львовским заводом «Кинескоп» 22 июня 1988 года.

    Индикаторная ЭЛТ 23ЛМ21Э:
    [​IMG]
    Изготовлена нальчикским заводом ЭВП в апреле 1988 года. Цвет свечения этой трубки с редким обозначением «Э» желтый, со средним послесвечением. В справочной литературе мне эта трубки не попадалась.

    Обе ЭЛТ предназначены для использования в устройствах, работающих в условиях повышенной внешней освещенности

    Кстати!
    С год назад показывал я индикаторную трубку Клан-2:
    [​IMG]
    Размер экрана 200/165/225/210 мм (ширина/высота/диагональ/раб. диагональ), длина 228/120 мм (габарит/конус), диаметр горловины 20 мм. Изготовлена в мае 1980. Изготовитель неизвестен. Так вот, сдается мне что 23ЛМ21Э – ее наследник, хотя полной уверенности в этом нет.

    ЗЫ. Внес существенную правку в свой предыдущий пост.

    Last edited: 16 янв 2016
    Упырь Болотный, 16 янв 2016
    #6651
    mutabor, Entladung, St2Ra3nn8ik и 4 другим нравится это.
  12. boris5712

    boris5712 Пользователь

    Фотоэлемент Ф-4 67г.
    [​IMG] [​IMG]

    boris5712, 17 янв 2016
    #6652
  13. boris5712

    boris5712 Пользователь

    Варварски ободранная лампа AF3.
    Но явно виден логотип VALVO.
    [​IMG] [​IMG]
    [​IMG]

    boris5712, 17 янв 2016
    #6653
  14. retrotube

    retrotube Пользователь

    6к1п
    Новосибирск
    1951
    Принято ГАУ.


    Вложения:

    retrotube, 17 янв 2016
    #6654
    mutabor, Entladung, Упырь Болотный и 2 другим нравится это.
  15. 1Ж24Б

    1Ж24Б Пользователь

    Платинит внутри баллона чистый. Интересно, почему - позже подобное не увидишь, явно видны следы нагрева при штамповке ножек и заварке баллонов.

    1Ж24Б, 17 янв 2016
    #6655
  16. suslox

    suslox Пушистикс Staff Member

    Когда-то довольно давно был разговор о генераторах шума, Упырь например демонстрировал ряд таких приборов. В процессе того обсуждения я выкладывал фотку прибора ГШ-103, к сожалению не мою и довольно низкого разрешения.
    Мне удалось добыть такой прибор. Итак, генератор шума ГШ-103:
    [​IMG]

    Прибор интересен тем, что уже изначально идет с установленным (и видимо нужным образом сориентированным) постоянным магнитом (сразу вспоминается трохотрон ЛП-6), кстати говоря довольно сильным.
    Что интересно, магнит (или магнитная система?) состоит из двух одинаковых постоянных магнитов, разделенных трехслойной немагнитной прокладкой, выполненной похоже из немагнитного металла (есть предположение, что это медь). К сожалению, магнитная система закреплена на баллоне прибора клеем, поэтому снять простым способом его не представляется возможным, и я даже не буду пытаться этого делать (жалко лампу).
    [​IMG]

    Фото сверху на начинку прибора и внизу. Начинка ну очень похожа на начинку прибора ГШ-101.
    [​IMG] [​IMG]

    Производитель полагаю, что Тантал, 1982 г.
    Какими либо данными на прибор не располагаю, поэтому если у кого что есть, поделитесь пожалуйста.

    suslox, 18 янв 2016
    #6656
    mutabor, Entladung, St2Ra3nn8ik и 4 другим нравится это.
  17. retrotube

    retrotube Пользователь

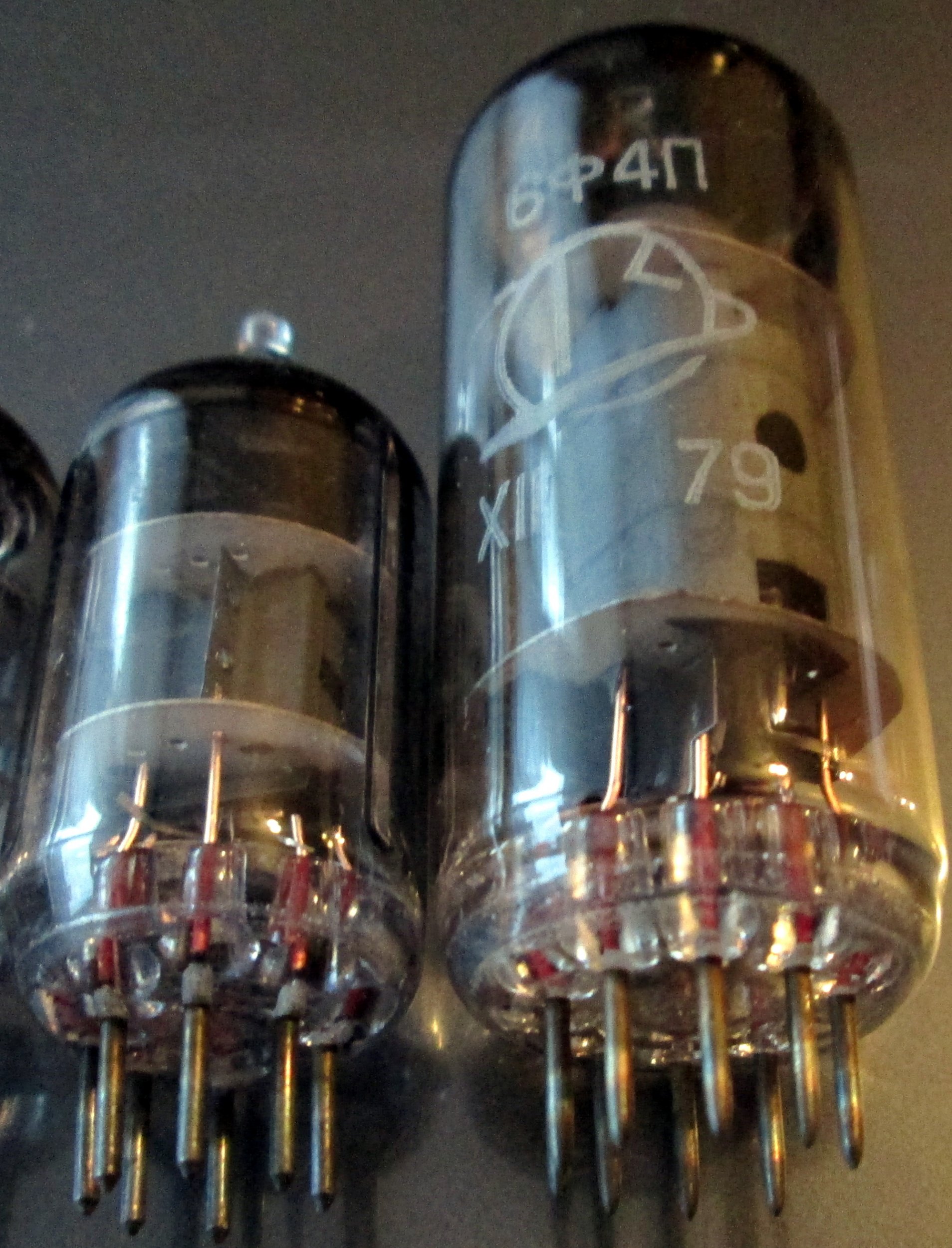

    Встречается подобное и на поздних.


    Вложения:

    retrotube, 18 янв 2016
    #6657
    Упырь Болотный нравится это.
  18. retrotube

    retrotube Пользователь

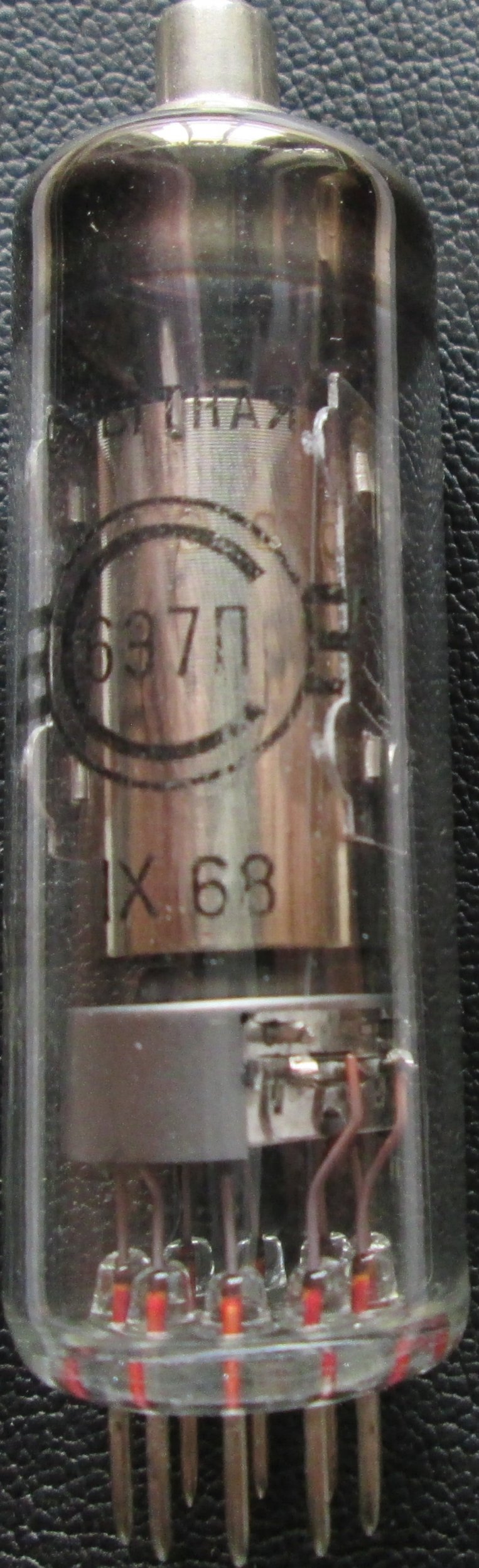

    6э7п,опытная,1968.


    Вложения:

    retrotube, 18 янв 2016
    #6658
    Упырь Болотный нравится это.
  19. 1Ж24Б

    1Ж24Б Пользователь

    Платинит уже не "красный" - видимо, что-то с технологией стало.

    1Ж24Б, 18 янв 2016
    #6659
  20. V. Frankenstein

    V. Frankenstein Пользователь

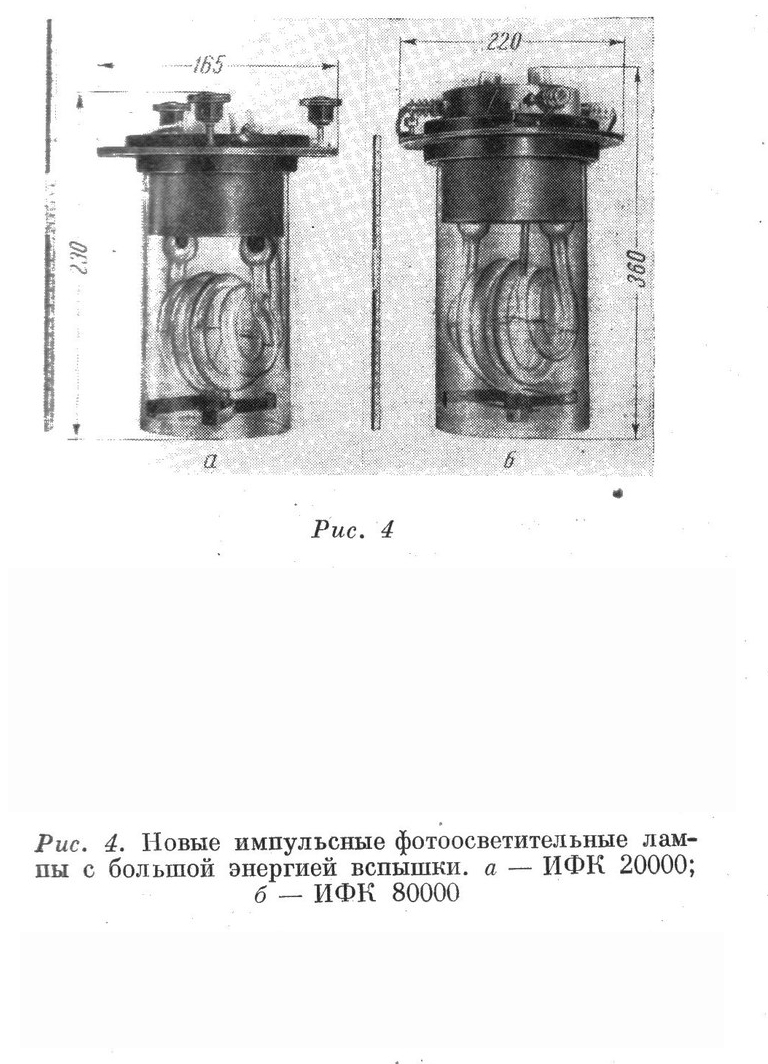

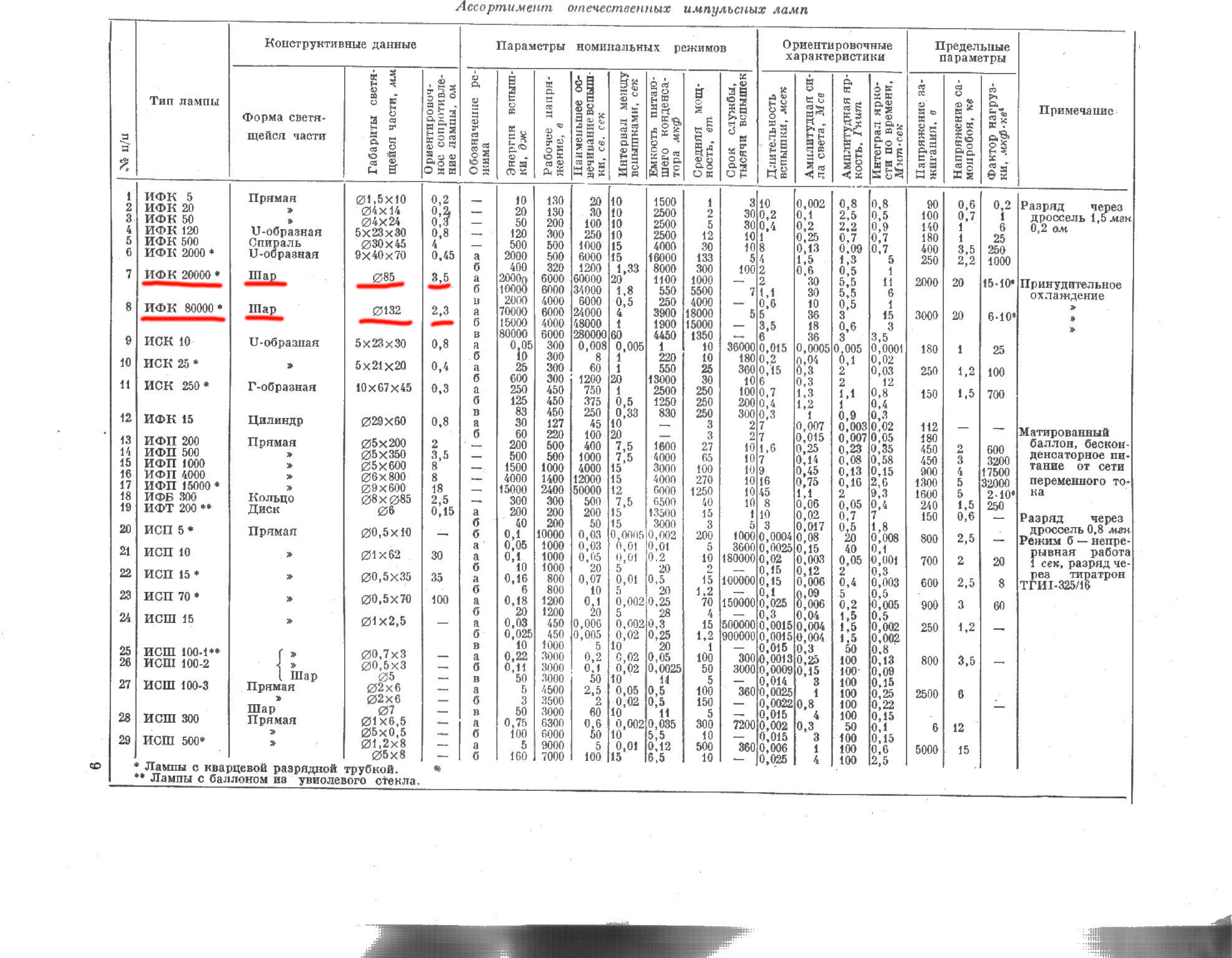

    Итак, недавно при пролистывании очередного журнала попался преинтереснейший обзор "импульсные источники света". И там была найдена сенсационная информация! "Мифическая" лампа ИФК-80000, перестала быть мифом! Она действительно существовала и выпускалась серийно, но скорее всего крайне малыми партиями, если не по отдельным заказам. В обзоре нашлись её фотографии с габаритными размерами, а также полная справочная информация. Как можно увидеть, ИФК20000 и 80000 идентичны по своей конструкции, а отличаются лишь габаритами светящейся части. Обе имеют форму шарообразной спирали и помещены в большой стеклянный жбан, который заполняется водой для охлаждения. Информации об областях применения обеих ламп к сожалению нет.

    Для режима полной энергии в 80 кДж лампе нужно напряжение 6 кВ и 4450 мкФ конденсаторов. Вспышки могут повторяться 1 раз в минуту....

    V. Frankenstein, 19 янв 2016
    #6660
    retrotube, ASPARTAME, Упырь Болотный и 5 другим нравится это.
