  1. 1Ж24Б

    1Ж24Б Пользователь

    Забыли размеры - согласно данным из Интернета 39*39*150 мм :) Судя по напряжению накала, достаточно древняя трубочка.

    1Ж24Б, 7 янв 2016
    #6621
  2. retrotube

    retrotube Пользователь

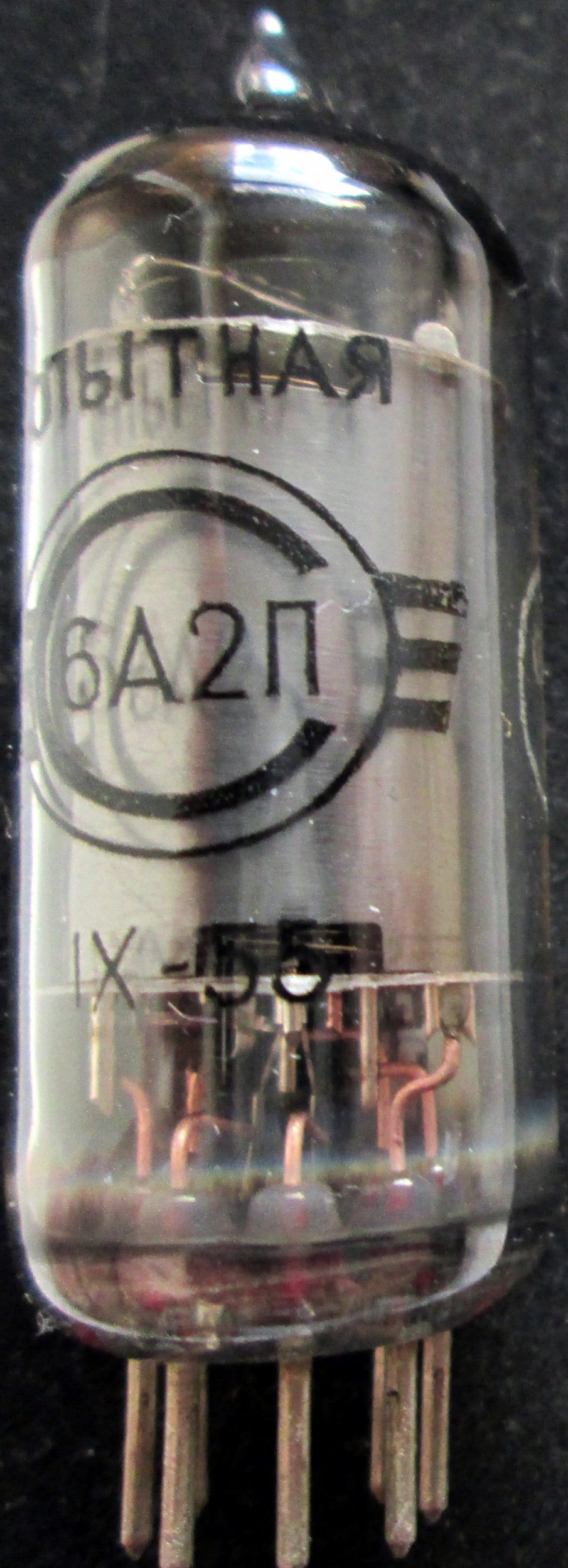

    6А2П.
    Опытная,1955г.


    Вложения:

    retrotube, 8 янв 2016
    #6622
    mutabor, klapaucy, Упырь Болотный и 3 другим нравится это.
  3. retrotube

    retrotube Пользователь

    Вложения:

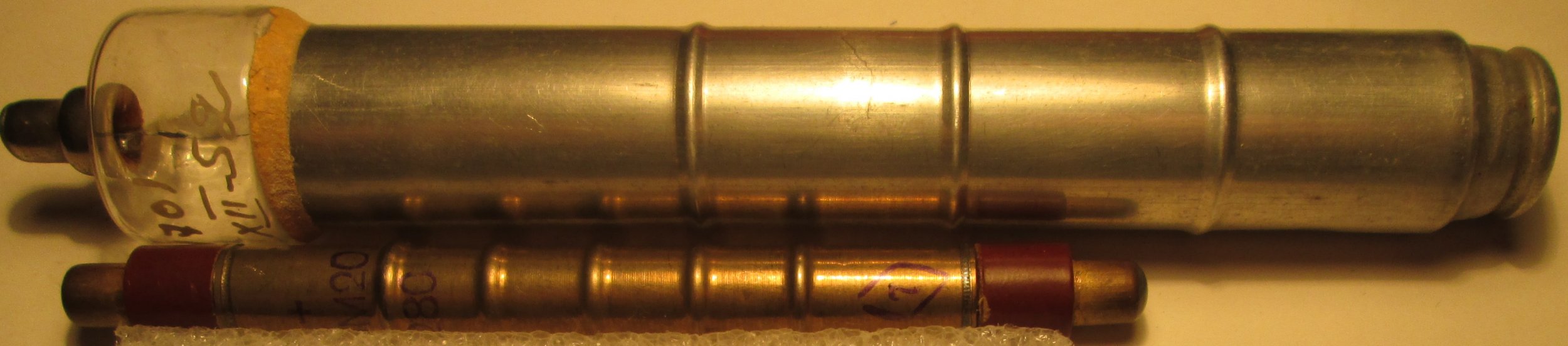

    • Б2_1952.JPG
      Размер файла:
      164,4 КБ
      Просмотров:
      747
    retrotube, 8 янв 2016
    #6623
    St2Ra3nn8ik, ASPARTAME, Упырь Болотный и 4 другим нравится это.
  4. Entladung

    Entladung Активный пользователь

    Возможно, слюдяная плёнка. Видно, что
    Жаль... С трудом представляю коаксиальный кабель в вакууме. И оказалось - не так. Но полагаю, всё же, что там не фторопласт.

    Entladung, 8 янв 2016
    #6624
  5. suslox

    suslox Пушистикс Staff Member

    Спасибо за фотку!
    Похоже, была некая ранняя серия счетчиков Б-х (ну или как минимум два с таким обозначением) :)
    Я ранее выкладывал Б-1М опытный, к сожалению без даты и паспорта:
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-266#post-119607

    suslox, 8 янв 2016
    #6625
    retrotube и ASPARTAME нравится это.
  6. ABW

    ABW Пользователь

    Видикон и малогабаритная ЭЛТ :
    [​IMG]
    Видикон имеет маркировку 2975, 59 г.:
    [​IMG]
    И штамп ОТК:
    [​IMG]

    Наверное 2975 -это опытный экземпляр 1959 года, и прототип какого-то ЛИ.

    Трубка 6ЛО3И:
    [​IMG]

    Если кому-то интересны, пишите: weresk52@mail.ru
    или в ЛС

    Last edited: 9 янв 2016
    ABW, 9 янв 2016
    #6626
    ASPARTAME нравится это.
  7. suslox

    suslox Пушистикс Staff Member

    ЭОП 6ЭП21МГ, МЭЛЗ, 1984 г.
    Сама лампа залита вместе с высоковольтным делителем напряжения в пластиковый корпус.

    Общий вид и маркировка крупно:
    [​IMG] [​IMG]

    Вид на фотокатод и экран:
    [​IMG] [​IMG]

    И питальник. Состоит он из двух частей - автогенераторного преобразователя напряжения с трансформатором на железе и залитого умножителя напряжения:
    [​IMG] [​IMG]

    Может кто подсказать, в каком ПНВ он применялся? Полагаю, что в чем-то возимом...

    suslox, 9 янв 2016
    #6627
    retrotube, ASPARTAME, 1Ж24Б и ещё 1-му нравится это.
  8. 1Ж24Б

    1Ж24Б Пользователь

    А он живой ? Запустить, к примеру...

    1Ж24Б, 9 янв 2016
    #6628
  9. suslox

    suslox Пушистикс Staff Member

    Покупал "as is":)Так что тут как повезет - может быть живым, а может уже и нет...

    suslox, 9 янв 2016
    #6629
  10. Упырь Болотный

    Упырь Болотный Пользователь

    Продолжу тему фотоэлементов.

    Фотоэлемент Ф-17:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в апреле 1987 года.

    Фотоэлемент Ф-18:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в сентябре 1975 года.
    К большому моему сожалению, попал ко мне ободранным от родной краски.

    Фотоэлемент Ф-23:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в марте 1979 года.

    Фотоэлемент Ф-25, или очень похожий на него:
    [​IMG]
    Изготовитель и дата выпуска неизвестны.

    Фотоэлемент Ф-28:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в декабре 1986 года.

    Неопознанный фотоэлемент:
    [​IMG]
    Изготовитель и дата выпуска неизвестны.

    И в заключение несколько иностранных гостей.
    Фотоэлемент 494d:
    [​IMG]
    Изготовлен немецкой (ГДР) фирмой ESR, дата изготовления неизвестна.

    Фотоэлемент 612:
    [​IMG]
    Изготовлен немецкой (ГДР) фирмой ESR, дата изготовления неизвестна.

    Фотоэлемент 934:
    [​IMG]
    Изготовлен американской фирмой Cetron, дата изготовления неизвестна.

    UPDATE. Сразу несколько человек бросились объяснять мне всю глубину моей неправоты, когда я указал производителя фотоэлементов "Hersteller ESR". Я обиделся и решил покопаться в этих ваших интернетах. Как говорится в известном анекдоте, "К сожалению, факты подтвердились".
    Итак. Производителем двух "конфликтных" фотоэлементов является фирма VEB Elektronische Spezialröhren, или просто ESR. Основанная в 1897 году Отто Пресслером и его братом Рудольфом, первоначально фирма называлась "Otto Pressler, Thüringer Vacuumröhrenfabrik und Fabrik wissenschaftlicher Apparate". Фирма располагалась в Курсдорфе. Брат вскоре удалился от дел, и в 1903 году Отто основал собственную фабрику. Через некоторое время производство переехало в Лейпциг, и фирма получила название Deutsche Glimmlampen GmbH, или просто DGL. Это название сохранялось до конца второй мировой войны, когда оказавшаяся на территории ГДР фирма стала народным предприятием (VEB). Однако, старые хозяева остались в руководстве завода. Сам Отто к этому времени уже умер, и руководили фирмой его сыновья Герман и Макс. В 1947 году фирму возглавил внук ее основателя Герхард.
    Основной продукцией фирмы были фотоэлементы, осветительные лампы и стабиловольты.

    Дам-ка я переводы названий фирм, в хронологической последовательности.
    "Отто Пресслер, Тюрингский завод вакуумных трубок и научного оборудования"
    "Немецкие осветительные лампы"
    "Электронные трубки специального пременения".
    Буду благодарен если кто-то уточнит эти переводы.

    Отдельную благодарность за своевременно выписанный мне пендаль выражаю уважаемым AlexLv и Entladung. Если бы не они, так бы я и не разобрался с названием фирмы.

    Last edited: 16 янв 2016
    Упырь Болотный, 11 янв 2016
    #6630
    retrotube, St2Ra3nn8ik, ASPARTAME и 5 другим нравится это.
  11. suslox

    suslox Пушистикс Staff Member

    Ф-28 - довольно интересный по конструкции и параметрам (при работе в импульсном режиме время нарастания переходной характеристики не более 0.3 нс!) фотоэлемент. Я его выкладывал ранее, очень давно, причем с паспортом.
    Кому интересны параметры - тут: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-29#post-50669

    ЗЫ: интересно, каких годов первые два импортных фотоэлемента...

    suslox, 11 янв 2016
    #6631
    retrotube нравится это.
  12. 1Ж24Б

    1Ж24Б Пользователь

    Катод находится на тонком кружке из фольги, закреплённом на металлической части баллона изнутри. Оригинально.

    1Ж24Б, 11 янв 2016
    #6632
  13. 1Ж24Б

    1Ж24Б Пользователь

    Но у этого видно, как обкатали "фольгу". Надо полагать, вручную.

    1Ж24Б, 11 янв 2016
    #6633
  14. suslox

    suslox Пушистикс Staff Member

    Пожалуй самый старый "желудь" из видимых мною - 6Х1Ж 1951г:
    [​IMG]

    (репост с форума Оффтоп с разрешения пользователя Thin)

    suslox, 11 янв 2016
    #6634
    Упырь Болотный и retrotube нравится это.
  15. klapaucy

    klapaucy Пользователь

    Да и сама по себе лампа редчайшая!

    Первое, известное мне упоминание "желудей" в составе 6Ж1Ж, 6К1Ж и "фантастической" (ибо более нигде не встречалась) 6Ф3Ж - 1943 год. Есть куда копать...

    klapaucy, 12 янв 2016
    #6635
    Упырь Болотный, Entladung, alex_lv и ещё 1-му нравится это.
  16. retrotube

    retrotube Пользователь

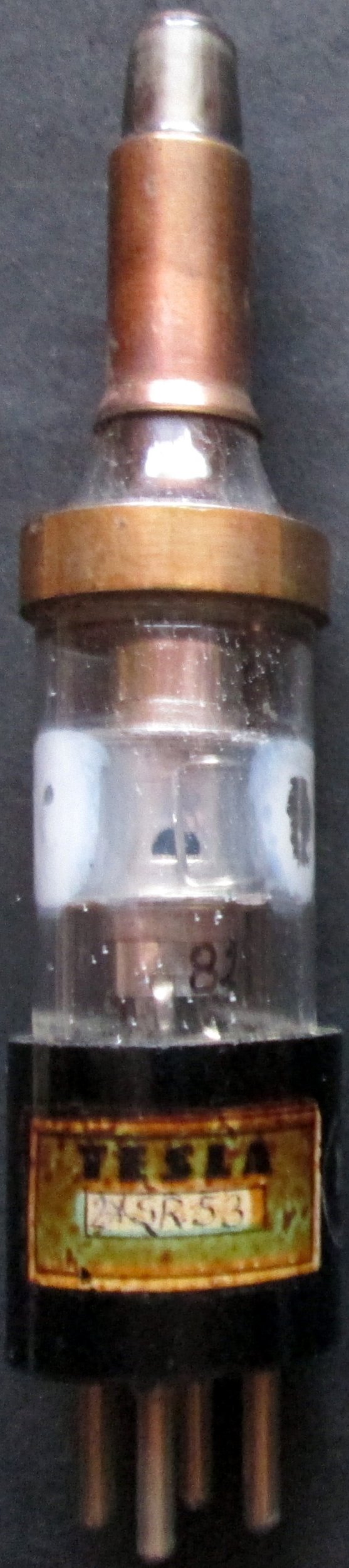

    Отражательный клистрон TESLA 21SR53
    вот в таком виде.


    Вложения:

    • 21SR53.JPG
      Размер файла:
      195 КБ
      Просмотров:
      726
    retrotube, 12 янв 2016
    #6636
    mutabor, Упырь Болотный и suslox нравится это.
  17. retrotube

    retrotube Пользователь

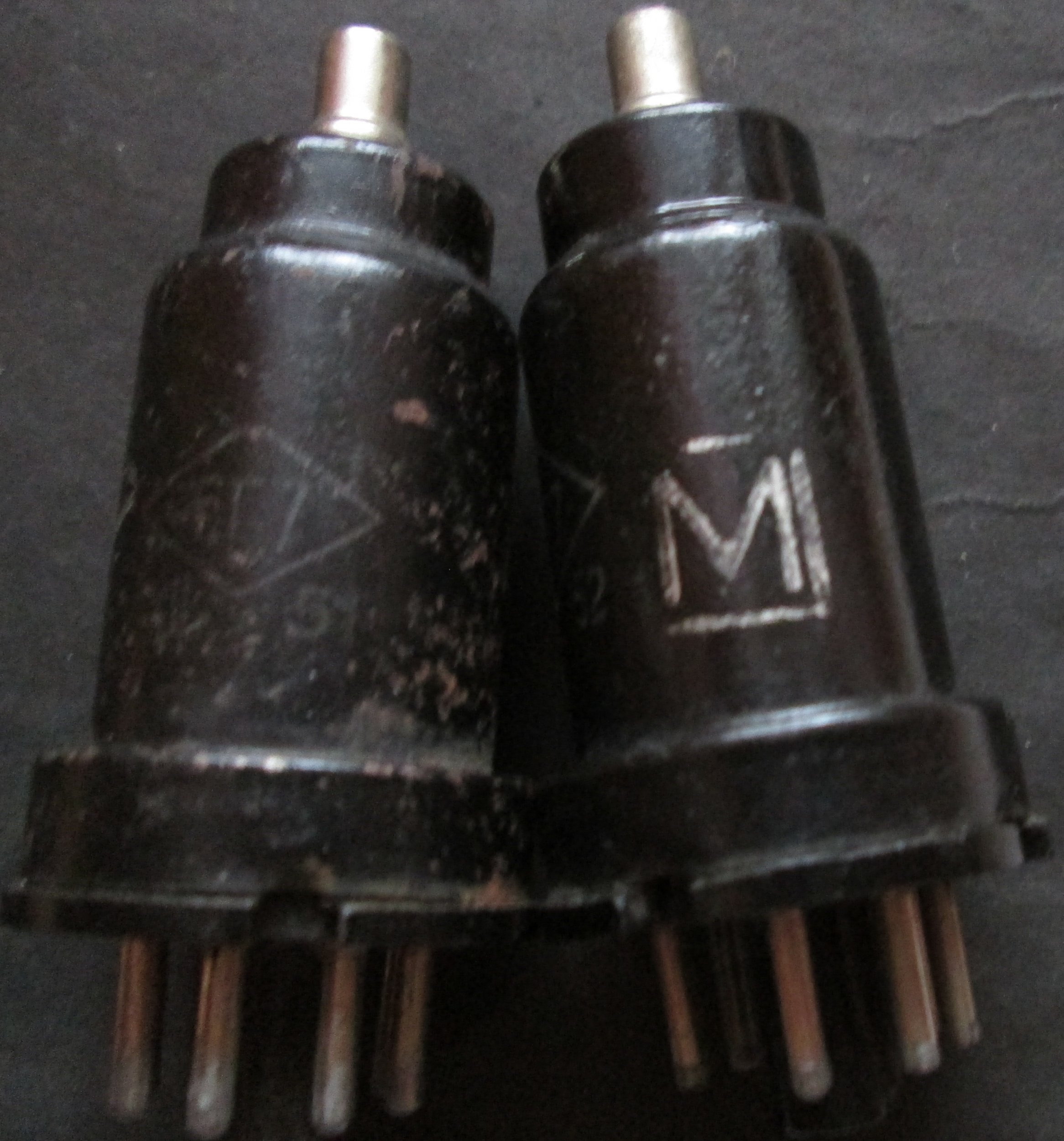

    6Г7-Фотон-1951-1952.C хорошими штампами.
    Подскажите, что означает буква М?


    Вложения:

    retrotube, 12 янв 2016
    #6637
    Упырь Болотный нравится это.
  18. retrotube

    retrotube Пользователь

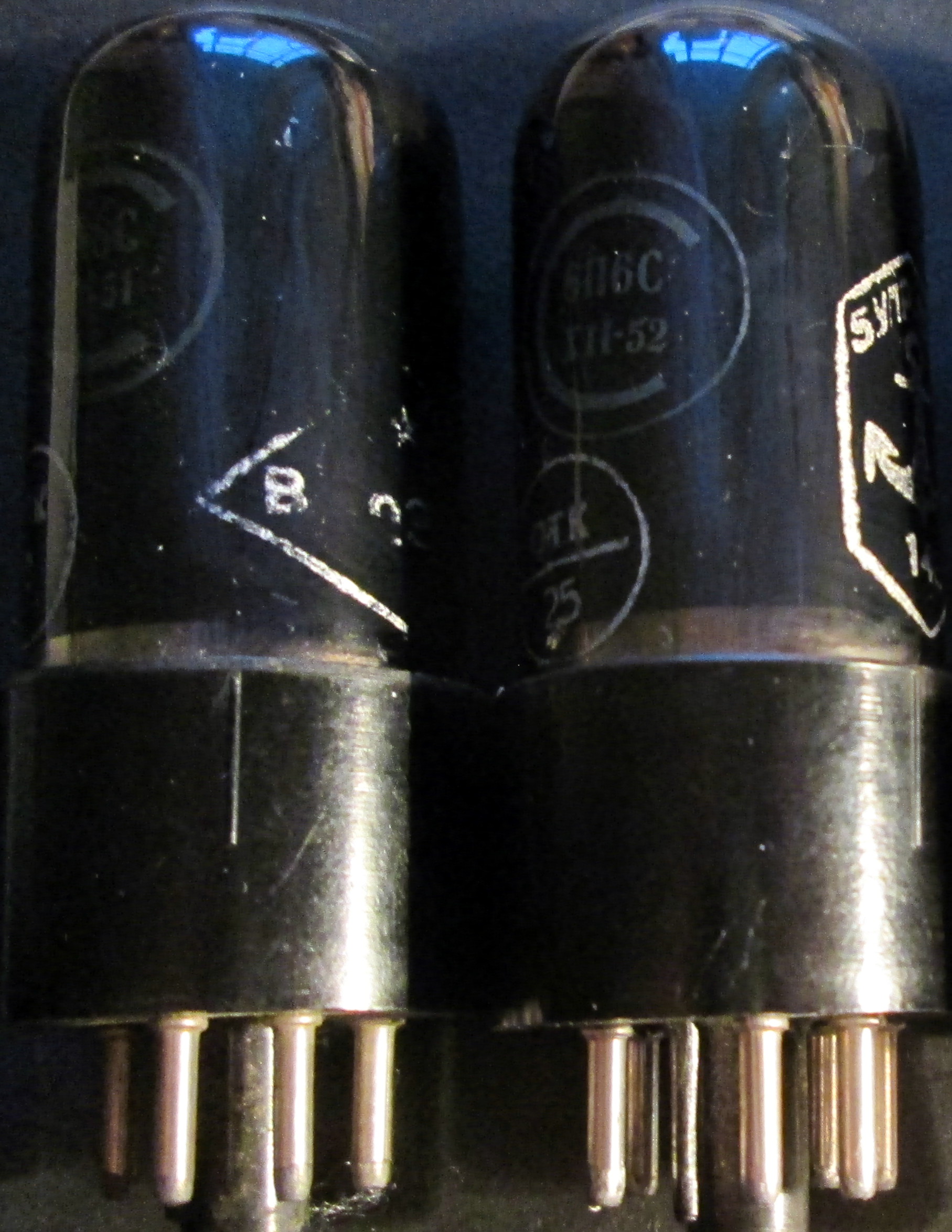

    Светлановские 6П6С.1951-1952год.Приняты ВМФ.:)
    По моим наблюдениям в Ленинграде их перестали делать в 1957году и их начал производить Рефлектор в том же 1957 году.
    Хотя может ширпотреб и делали.
    Если неправ,поправьте.


    Вложения:

    Last edited: 12 янв 2016
    retrotube, 12 янв 2016
    #6638
    mutabor, Упырь Болотный и Entladung нравится это.
  19. silverray

    silverray Активный пользователь


    Приемка, вроде как.

    silverray, 12 янв 2016
    #6639
  20. Entladung

    Entladung Активный пользователь

    Штамп ВП, ташкентский. До введения ромба были такие. Буква - по заводу.
    По срокам выпуска -так. 6П6С здесь - первые с таким обозначением. Прежде обозначались по буржуйски - 6V6GT. На фото с ВП.


    Вложения:

    • 6V6GT.JPG
      Размер файла:
      270,3 КБ
      Просмотров:
      697
    Entladung, 12 янв 2016
    #6640
    mutabor, retrotube, Упырь Болотный и 2 другим нравится это.
